Rubber hoses and hose assemblies for saturated steam — Specification

ISO 6134:2017 specifies requirements for two types of hoses and hose assemblies, low pressure with a maximum working pressure of 6 bar and high pressure with a maximum working pressure of 18 bar, made of rubber and hose fittings made of metal, designed to convey saturated steam and hot water condensate. Each type is divided into two classes having either an oil resistant or non-oil resistant cover. NOTE Information on the frequency of testing of hose assemblies in use and storage is given in Annex A and Annex B.

Tuyaux et flexibles en caoutchouc pour vapeur saturée — Spécification

ISO 6134:2017 spécifie les exigences relatives à deux types de tuyaux et de flexibles en caoutchouc, à basse pression avec une pression maximale de service de 6 bar et à haute pression avec une pression maximale de service de 18 bar, et avec embouts en métal, conçus pour véhiculer de la vapeur saturée et du condensat d'eau chaude. Chaque type est divisé en deux classes ayant soit un revêtement résistant à l'huile soit un revêtement non résistant à l'huile. NOTE Des informations relatives à la fréquence des essais des flexibles en service et au stockage sont données dans l'Annexe A et l'Annexe B.

General Information

Status
Published
Publication Date
09-Jan-2017
Current Stage
9092 - International Standard to be revised
Completion Date
17-Jan-2023
Ref Project

Relations

Buy Standard

Standard
ISO 6134:2017 - Rubber hoses and hose assemblies for saturated steam -- Specification
English language
12 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6134:2017 - Tuyaux et flexibles en caoutchouc pour vapeur saturée -- Spécification
French language
13 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 6134
Fourth edition
2017-01
Rubber hoses and hose assemblies for
saturated steam — Specification
Tuyaux et flexibles en caoutchouc pour vapeur saturée —
Spécification
Reference number
ISO 6134:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 6134:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 6134:2017(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General requirements . 2
5 Classification . 2
6 Materials and construction . 2
7 Dimensions and tolerances . 2
7.1 Diameters, thickness of lining and cover, and bend radii . 2
7.2 Length of hoses and hose assemblies and tolerances . 3
7.3 Concentricity. 3
8 Physical properties of compounds . 3
9 Physical properties of finished hoses and hose assemblies . 4
10 Resistance to steam . 5
10.1 Principle . 5
10.2 Short-term exposure . 5
10.3 Long term test . 5
10.4 Observations . 5
10.5 Additional tests . 5
11 Electrical resistance . 5
12 Type testing. 6
13 Marking . 6
13.1 Hoses . 6
13.2 Hose couplings . 7
13.3 Identification of hose assemblies . 7
14 Frequency of testing . 7
Annex A (informative) Test frequency for hose assemblies in use . 8
Annex B (informative) Storage and admissible storage time . 9
Annex C (normative) Type and routine test .10
Annex D (informative) Test frequency for production acceptance test .11
Bibliography .12
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 6134:2017(E)

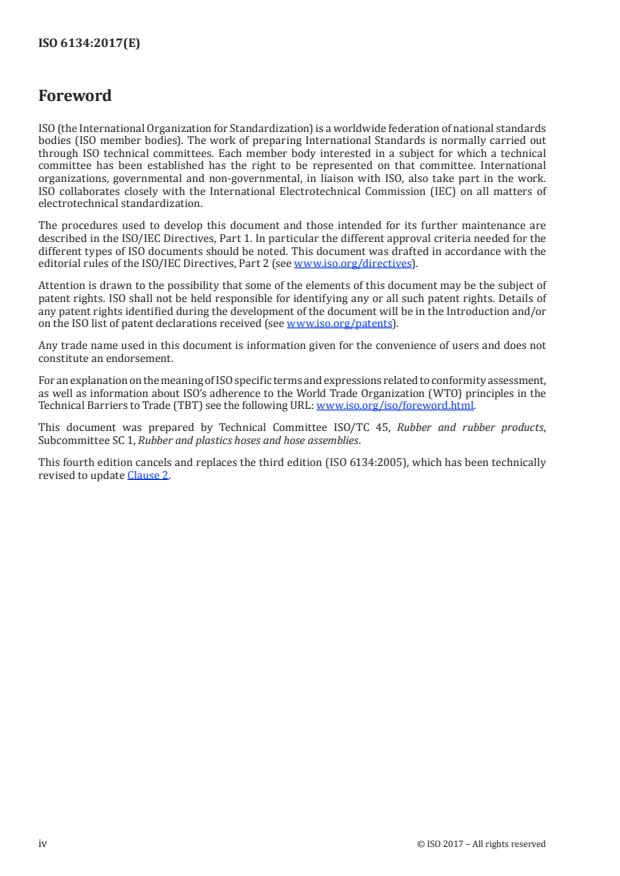

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 45, Rubber and rubber products,
Subcommittee SC 1, Rubber and plastics hoses and hose assemblies.
This fourth edition cancels and replaces the third edition (ISO 6134:2005), which has been technically
revised to update Clause 2.
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6134:2017(E)
Rubber hoses and hose assemblies for saturated steam —
Specification
1 Scope
This document specifies requirements for two types of hoses and hose assemblies, low pressure with
a maximum working pressure of 6 bar and high pressure with a maximum working pressure of 18 bar,
made of rubber and hose fittings made of metal, designed to convey saturated steam and hot water
condensate.
Each type is divided into two classes having either an oil resistant or non-oil resistant cover.
NOTE Information on the frequency of testing of hose assemblies in use and storage is given in Annex A and
Annex B.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 188, Rubber, vulcanized or thermoplastic — Accelerated ageing and heat resistance tests
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 1817, Rubber, vulcanized or thermoplastic — Determination of the effect of liquids
ISO 4023:2009, Rubber hoses and hose assemblies for steam — Test methods
ISO 4649:2010, Rubber, vulcanized or thermoplastic — Determination of abrasion resistance using a
rotating cylindrical drum device
ISO 4671, Rubber and plastics hoses and hose assemblies — Methods of measurement of the dimensions of
hoses and the lengths of hose assemblies
ISO 7326:2006, Rubber and plastics hoses — Assessment of ozone resistance under static conditions
ISO 8031:2009, Rubber and plastics hoses and hose assemblies — Determination of electrical resistance
and conductivity
ISO 8033, Rubber and plastics hoses — Determination of adhesion between components
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-1:2011, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness —
Part 1: Bending tests at ambient temperature
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2017 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 6134:2017(E)

— ISO Online browsing platform: available at http:// www .iso .org/ obp
4 General requirements
Quick-release coupling shall not be used under any circumstances.
The end fittings used with the hose shall be of a type that provides for tightening-up during service; for
example, a clamp type to compensate for creep of the rubber compounds in the hose.
NOTE 1 Where superheated steam conditions occur, the service life of the product can be reduced.
NOTE 2 Vacuum caused by shutting off the hose assembly at both ends can precipitate “pop-corning” or
separation of the lining.
5 Classification
This document specifies two types of hoses/hose assemblies to convey saturated steam and hot water
condensate.
Type 1: low-pressure steam hose, maximum working pressure 6 bar, corresponding to a temperature
of 164 °C.
Type 2: high pressure steam hose, maximum working pressure 18 bar, corresponding to a temperature
of 210 °C.
NOTE 1 bar = 0,1 MPa.
Each type of hose is divided into either of the following:
— Class A: a non-oil-resistant cover;
— Class B: an oil-resistant cover.
Both types and classes can be either of the following:
a) electrically bonded, marked “M” (see Clause 11);
b) electrically conductive, marked “Ω” (see Clause 11).
6 Materials and construction
Hoses shall consist of a lining which is resistant to steam and hot water condensate and shall be uniform
in quality, free of porosity, air holes, foreign inclusions and other defects.
The reinforcement shall be textile for Type 1 and steel wire for Type 2, either braided, spiral or cord ply
construction.
The cover shall give protection against mechanical damage and be resistant to heat, wear and
environmental effects due to weather and short-term chemical exposure. It shall be pricked equally
around the periphery and along the whole length of the hose in order to relieve any pressure built-up
between the plies and the cover.
7 Dimensions and tolerances
7.1 Diameters, thickness of lining and cover, and bend radii
When determined in accordance with ISO 4671, the diameters, thickness of lining and cover, and the
bend radii of the hoses shall conform to the values given in Table 1.
2 © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 6134:2017(E)

Table 1 — Diameters, thickness and bend radii
Dimensions in millimetres
Internal diameter Outside diameter Thickness min. Bend radius min.
Deviation Deviation
Lining Cover
limits limits
9,5 ±0,5 2
...
