INTERNATIONAL STANDARD ISO 10455:1992(E)
- Dry ignition coils using rotating high-voltage
Road vehicles
distributor
1 Scope
This International Standard specifies the dimensions of dry ignition coils using a rotating high-voltage dis-
tributor. It applies to ignition Systems for spark-ignited internal combustion engines of road vehicles.
2 Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of pubiication, the editions indicated were valid. All Standards are subject
to revision, and Parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the Standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
High-fension connections for ignition coils aijd distributors - Part 1: Socket-
ISO 3553-1:1987, Road vehicles -
type.
High-tension connections for ignition coils and distribufors - Part 2:
ISO 3553-2:1987, Road vehicles -
Flug-type.
Part 1: Tabs for Single pole connections.
ISO 8092-1 :1989, Road veliicles - Fiat, quick-connect terminations -
Part 2: Tests and Performance require-
Fiat, quick-connecf ferminafions -
ISO 8092-2:1988, Road vehicles --
ments for Single pole connections.
3 Dimensions
3.1 Shape and connections
The generaI shape of the ignition coil is left to the manufacturer’s discretion.
The high-voltage connections of each coil type may be either of the socket type A specified in fS0 3553-1 01
of the plug type C specified in 1SO 3553-2, as agreed between car manufacturer and supplier.
1
---------------------- Page: 3 ----------------------
ISO 10455:1992(E)

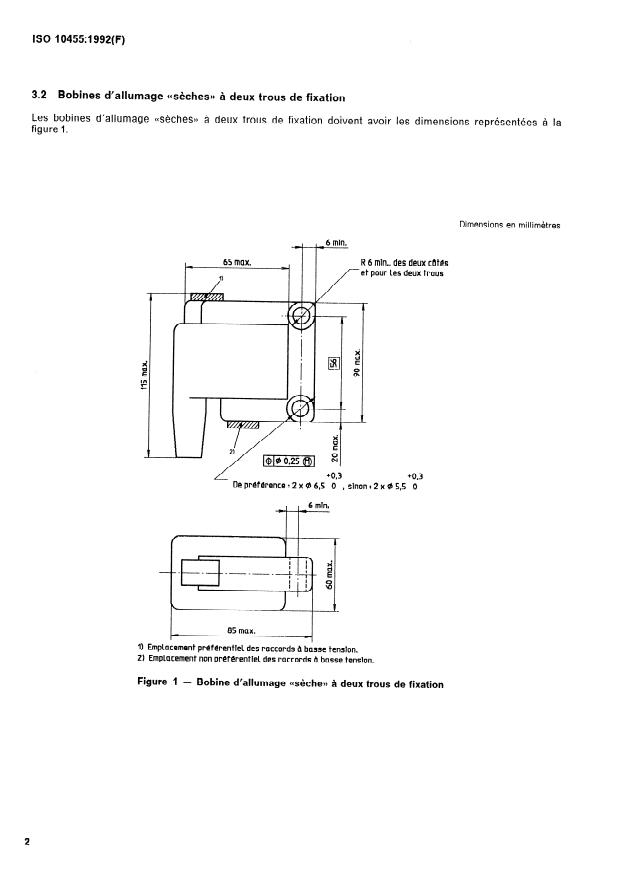

3.2 Dry ignition coil with two fixing holes

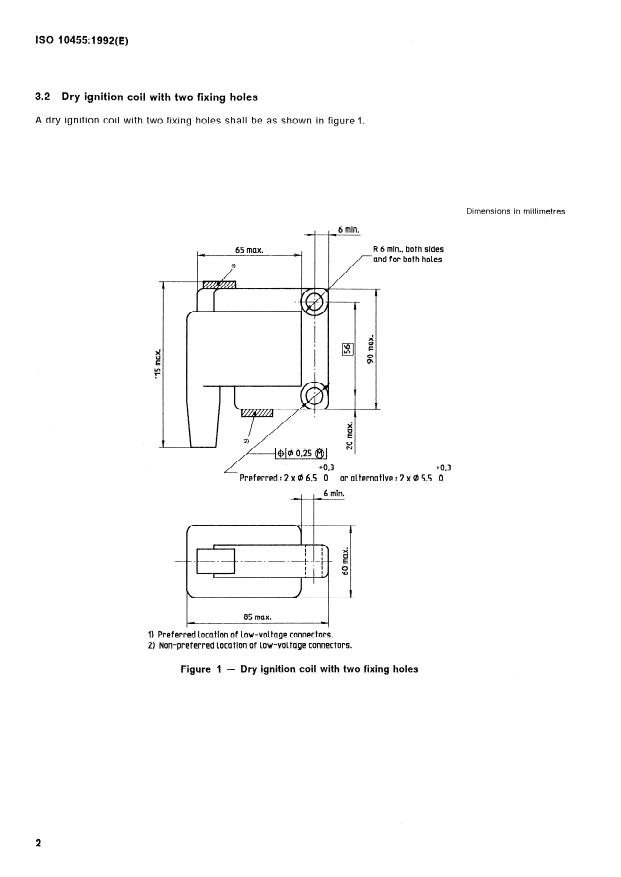

A dry ignition coil with two fixinq holes shall be as shown in figure 1.
