INTERNATIONAL ISO
STANDARD 17892-6
First edition
2017-02
Geotechnical investigation and
testing — Laboratory testing of soil —
Part 6:
Fall cone test
Reconnaissance et essais géotechniques — Essais de laboratoire sur
les sols —
Partie 6: Essai de pénétration de cône
Reference number
ISO 17892-6:2017(E)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 17892-6:2017(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 17892-6:2017(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Equipment . 2
5 Test procedure . 4
5.1 Test specimen preparation . 4
5.2 Test points . 5
5.3 Determination of fall cone penetration . 5
6 Test results . 7
6.1 Average penetration . 7
6.2 Estimated undrained fall cone shear strength . . 7
6.3 Additional estimate of undrained fall cone shear strength . 7
7 Test report . 7
7.1 Mandatory reporting . 7
7.2 Optional reporting . 8
Annex A (normative) Calibration, maintenance and checks . 9
Bibliography .11
© ISO 2017 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 17892-6:2017(E)

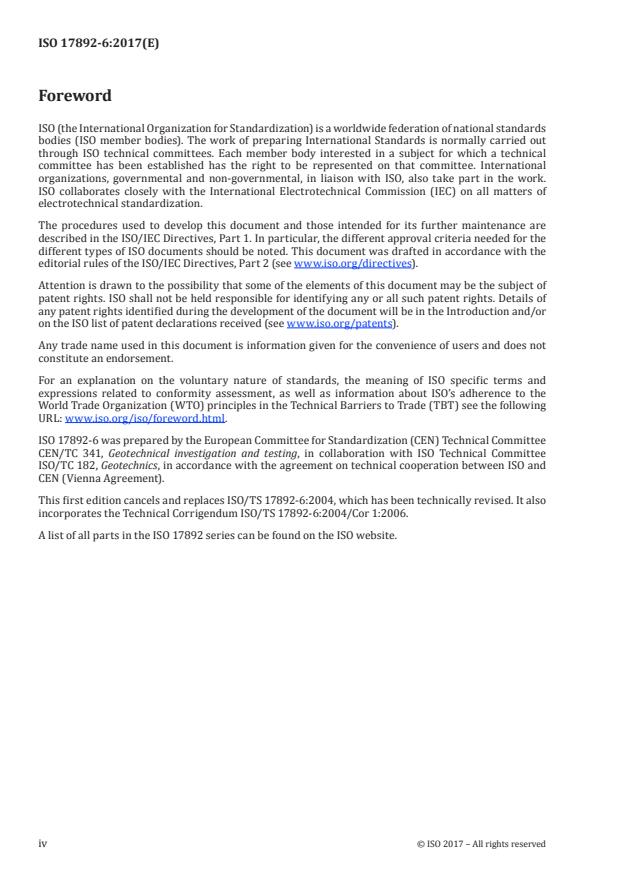

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO’s adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: w w w . i s o .org/ iso/ foreword .html.
ISO 17892-6 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 341, Geotechnical investigation and testing, in collaboration with ISO Technical Committee
ISO/TC 182, Geotechnics, in accordance with the agreement on technical cooperation between ISO and
CEN (Vienna Agreement).
This first edition cancels and replaces ISO/TS 17892-6:2004, which has been technically revised. It also
incorporates the Technical Corrigendum ISO/TS 17892-6:2004/Cor 1:2006.
A list of all parts in the ISO 17892 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 17892-6:2017(E)
Introduction
This document covers areas in the field of geotechnical engineering never previously standardized
internationally. It is intended that this document presents broad good practice throughout the world
and significant differences with national documents is not anticipated. It is based on international
practice (see Reference [1]).
© ISO 2017 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 17892-6:2017(E)
Geotechnical investigation and testing — Laboratory
testing of soil —
Part 6:
Fall cone test
1 Scope
This document specifies a method of undrained strength index testing of both undisturbed and
remoulded specimens of fine grained soils by the fall cone method.
This document is applicable to the laboratory estimation of undrained shear strength of a soil test
specimen within the scope of geotechnical investigations.
In the fall cone test, a cone is allowed to fall with its tip towards a soil specimen, and the resulting
penetration of the cone into the soil is measured. The penetration values are used to estimate the
undrained shear strength. The fall cone test produces a complex shear in the test specimen, and does
not represent either a vertical triaxial compression or a horizontal shear test. However, this index test
may be correlated to some estimate of undrained shear strength determined in the laboratory by other
test methods.
As the test is performed on a small laboratory specimen, the result may not agree with laboratory tests
on larger specimens. In addition, the test specimen may not be fully representative of the soil in its
natural state in the field; for example, the test specimen may not have fissures present in situ at a larger
spacing than the specimen size.
Therefore, for the above reasons, the test can be regarded as an estimation of undrained shear strength,
rather than a true measurement of it.
The ratio of the remoulded shear strength to the undisturbed shear strength may be used to estimate
the sensitivity of a soil specimen. Time-dependent measurement of the shear strength may be used to
assess the thixotropic regain of strength of a remoulded soil specimen.
NOTE This document fulfils the requirements of the strength index testing of soils for geotechnical
investigation and testing in accordance with EN 1997–1 and EN 1997–2.
2 Normative references
The following documents are referred to in text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 14688-1, Geotechnical investigation and testing — Identification and classification of soil — Part 1:
Identification and description
ISO 17892-1, Geotechnical investigation and testing — Laboratory testing of soil — Part 1: Determination
of water content
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
© ISO 2017 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 17892-6:2017(E)
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http:// www .electropedia .org/
— ISO Online browsing platform: available at http:// www .iso .org/ obp
3.1
fall cone undrained shear strength of undisturbed soil
c
ufc
undrained shear strength of an undisturbed fine grained soil specimen estimated by the fall cone method
3.2
fall cone undrained shear strength of remoulded soil
c
urfc
undrained shear strength of a remoulded fine grained soil specimen estimated by the fall cone method
4 Equipment
See Annex A for calibration requirements for the equipment in this clause.
4.1 Cone apparatus
The apparatus shall permit the cone to be held firmly initially and to be released instantaneously to fall
freely in the vertical direction into the soil specimen.
The apparatus shall have a mechanism which allows the cone to be raised or lowered and adjusted so
that the tip of the cone just touches the surface of the specimen before the cone is released.
The cone apparatus shall be equipped with a method of measuring the penetration across the range of
at least 4 mm to 20 mm penetration. Methods include a linear scale alongside the shaft, or a circular dial
with a pointer needle or an electronic transducer, in both cases bearing on the upper end of the shaft. If
the scale is designed for manual reading, it shall be marked in increments of 1 mm or better.
4.2 Fall cones
A set of cones with cone angles of 30° or 60° and masses (i.e. mass of cone plus shaft) covering a range
of possible shear strengths shall be used. Typical examples of suitable fall cones are given on Table 1.
There is limited experience or validation of cones of alternative configuration, for example, heavier
than 400 g. Alternate cones should be used with caution.
Table 1 — Set of fall cones - typical total masses and tip angles
Mass g 10 60 80 100 400
Tip angle ß ° 60 60 30 30 30
A 60 g/60° cone is shown in Figure 1 as a typical example of such a cone.
2 © ISO 2017 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 17892-6:2017(E)
Key
1 cone a deviation from the geometrical tip at manufacturing
2 shaft b maximum wear
3 index mark h height of the conical tip
4 cone tip β tip angle
Figure 1 — Example of a fall cone
When penetration readings are taken from a linear scale alongside the shaft, there shall be a distinct
index mark for reference near the top of each shaft which shall be clearly visible when viewing the scale.
The cones shall be made of or be coated with a corrosion-resistant material such as stainless steel
or chromium, and should have smooth polished surfaces with an average roughness, R , of less than
a
0,8 μm. Cones with significant wear or scratches shall be replaced.
The masses of the cones, together with their shafts, shall be within 1 % of the nominal mass and the tip
angles shall be within 0,2° of the nominal angles.
The deviation from the geometrical tip at manufacturing, a, shall be less than 0,1 mm. The maximum
wear, b, shall be less than 0,3 mm (see Figure 1).
The height of the conical tip, h, shall be greater than the maximum penetration used in the measurement.
4.3 Ancillary apparatus
— sample extruder;
— wire cutter;
— glass plate and tools to trim undisturbed specimens with flat and parallel ends;
— tools to prepare a remoulded soil specimen such as a spatula and straight edge;
— suitable cup to hold remoulded specimens for testing, shall be made of a rigid non-corrodible
material, with a base parallel to the rim and at least 50 mm in diameter and 25 mm in depth;
— equipment as necessary to determine water content.
© ISO 2017 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 17892-6:2017(E)
5 Test procedure
5.1 Test specimen preparation
5.1.1 General
5.1.1.1 For the estimation of the undrained
...
NORME ISO
INTERNATIONALE 17892-6
Première édition
2017-02
Reconnaissance et essais
géotechniques — Essais de laboratoire
sur les sols —
Partie 6:
Essai de pénétration de cône
Geotechnical investigation and testing — Laboratory testing of soil —
Part 6: Fall cone test
Numéro de référence
ISO 17892-6:2017(F)
©
ISO 2017
---------------------- Page: 1 ----------------------
ISO 17892-6:2017(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2017 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 17892-6:2017(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Matériel . 2
5 Procédure d'essai . 4
5.1 Préparation de l'éprouvette d'essai . 4
5.1.1 Généralités . 4
5.1.2 Éprouvettes de sol non remanié dans un tube d'échantillon . 4
5.1.3 Éprouvette d'essai de sol non remanié, extrudé et/ou taillé . 4
5.1.4 Éprouvette de sol remanié. 4
5.2 Points d'essai . 5
5.3 Mesure de la profondeur de pénétration du cône . 5
6 Résultats d'essai . 7
6.1 Profondeur de pénétration moyenne . 7
6.2 Résistance au cisaillement non drainé . 7
6.3 Estimation supplémentaire de la résistance au cisaillement du cône de chute non drainé 7
7 Rapport d'essai . 7
7.1 Rapport obligatoire . 7
7.2 Rapport optionnel . 8
Annexe A (normative) Étalonnage, maintenance et vérifications . 9
Bibliographie .11
© ISO 2017 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 17892-6:2017(F)

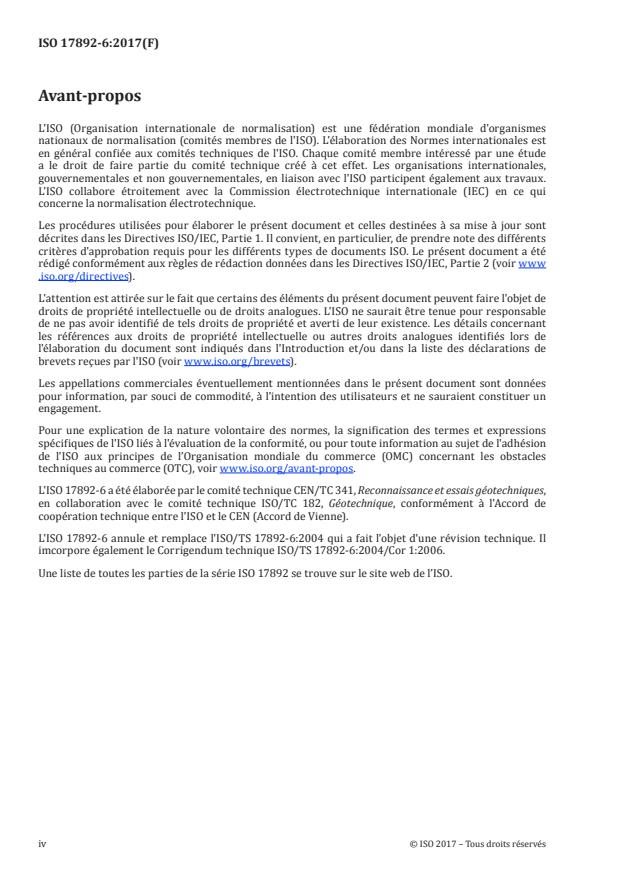

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
L'ISO 17892-6 a été élaborée par le comité technique CEN/TC 341, Reconnaissance et essais géotechniques,
en collaboration avec le comité technique ISO/TC 182, Géotechnique, conformément à l'Accord de
coopération technique entre l'ISO et le CEN (Accord de Vienne).
L'ISO 17892-6 annule et remplace l'ISO/TS 17892-6:2004 qui a fait l'objet d'une révision technique. Il
imcorpore également le Corrigendum technique ISO/TS 17892-6:2004/Cor 1:2006.
Une liste de toutes les parties de la série ISO 17892 se trouve sur le site web de l’ISO.
iv © ISO 2017 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 17892-6:2017(F)
Introduction
Le présent document couvre des domaines de la géotechnique qui n'ont pas encore été normalisés au
niveau international. Il vise à présenter les usages appliqués dans les différents pays, mais n'anticipe
pas les différences notables avec les documents nationaux. Le présent document se fonde sur les usages
internationaux (voir [1]).
© ISO 2017 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 17892-6:2017(F)
Reconnaissance et essais géotechniques — Essais de
laboratoire sur les sols —
Partie 6:
Essai de pénétration de cône
1 Domaine d'application
La présente Norme internationale spécifie une méthode d'estimation de la résistance au cisaillement
non drainé d'éprouvettes de sols fins remaniés ou non remaniés à l'aide de l'essai de pénétration de cône.
La présente Norme internationale est applicable à l'estimation de laboratoire de la résistance
au cisaillement non drainé d'une éprouvette d'essai de sol dans le domaine d'application de la
reconnaissance géotechnique.
Lors de l'essai de pénétration de cône, un cône est lâché, extrémité vers le bas, sur une éprouvette de sol
afin de mesurer sa profondeur de pénétration dans le sol. Les valeurs de profondeur de pénétration sont
utilisées pour évaluer la résistance au cisaillement non drainé. L'essai de pénétration de cône produit
un cisaillement complexe dans l'éprouvette d'essai et ne simule pas une compression verticale ni un
essai de cisaillement horizontal.
Dans le cas d'éprouvettes d'essai de sol non remanié, les résultats dépendent de la qualité des
éprouvettes. De plus, le degré de saturation de l'éprouvette d'essai peut ne pas être identique au sol sur
site, ce qui donne un résultat différent.
L'essai étant réalisé sur une petite éprouvette de laboratoire, le résultat peut différer de celui des
essais en laboratoire sur de plus grandes éprouvettes. En outre, l'éprouvette d'essai peut ne pas être
totalement représentative du sol dans son état naturel sur le terrain. Elle peut par exemple ne pas
posséder de fissures présentes sur site à un plus grand espacement qu'à l'échelle de l'éprouvette.
Pour les raisons susmentionnées, il convient de considérer l'essai comme une estimation et non comme
une mesure exacte de la résistance au cisaillement non drainé.
Le rapport entre la résistance au cisaillement remanié et la résistance au cisaillement non remanié peut
être utilisé pour estimer la sensibilité d'une éprouvette de sol. Variable en fonction du temps, la mesure
de la résistance au cisaillement peut être utilisée pour évaluer la restructuration thixotropique de la
résistance d'une éprouvette de sol remanié.
NOTE Le présent document satisfait aux exigences de l'essai de référence de résistance sur les sols pour la
reconnaissance et les essais géotechniques conformément à l'EN 1997-1 et à l'EN 1997-2.
2 Références normatives
Les documents suivants sont cités en référence de manière normative, en intégralité ou en partie, dans
le présent document et sont indispensables pour son application. Pour les références datées, seule
l'édition citée s'applique. Pour les références non datées, la dernière édition du document de référence
s'applique (y compris les éventuels amendements).
ISO 14688-1, Reconnaissance et essais géotechniques — Identification et classification des sols — Partie 1:
Identification et description
ISO 17892-1, Reconnaissance et essais géotechniques — Essais de laboratoire sur les sols — Partie 1:
Détermination de la teneur en eau (2014)
© ISO 2017 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 17892-6:2017(F)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
L'ISO et la CEI tiennent à jour des bases de données terminologiques pour la normalisation aux adresses
suivantes:
— IEC Electropedia: disponible sur http: //www .electropedia .org/
— Plate-forme de navigation en ligne de l'ISO: disponible à l'adresse http: //www .iso .org/obp
3.1
résistance au cisaillement non drainé au cône d'un sol non remanié
c
ufc
résistance au cisaillement non drainé d'une éprouvette de sol fin saturé non remanié, déterminée par
l'essai de pénétration de cône
3.2
résistance au cisaillement non drainé au cône d'un sol remanié
c
urfc
résistance au cisaillement non drainé d'une éprouvette de sol fin saturé remanié, déterminée par l'essai
de pénétration de cône
4 Matériel
Voir l’Annexe A pour les exigences d’étalonnage des équipements décrits dans cet article.
4.1 Appareil d'essai de pénétration de cône
L'appareil doit permettre de maintenir initialement le cône fermement, puis de le lâcher instantanément
de sorte qu'il chute librement et verticalement dans l'éprouvette de sol.
L'appareil doit comporter un mécanisme permettant au cône d'être remonté/descendu et ajusté de telle
façon que son extrémité effleure la surface de l'éprouvette avant qu'il ne soit lâché.
L'appareil d'essai de pénétration de cône doit être équipé d'une méthode de mesure de la profondeur de
pénétration disposant d'une résolution minimale de 1 mm et comprise dans la plage de valeurs allant
de 4 mm à 20 mm. Les méthodes acceptables comprennent une échelle linéaire le long du tronc et un
transducteur électronique ou un cadran circulaire avec une aiguille pointeuse, installés sur l'extrémité
supérieure du tronc.
4.2 Cônes
Un ensemble de cônes avec des angles à l'extrémité de 30° ou de 60° et des masses différentes couvrant
une plage de valeurs possibles de résistance au cisaillement doit être utilisé. Des exemples types de
cônes adaptés sont donnés au Tableau 1. Une expérience limitée est observée pour la validation de cônes
adoptant d'autres configurations, par exemple pour les cônes pesant plus de 400 g. Il convient donc de
redoubler d'attention en cas d'utilisation de cônes présentant des configurations différentes.
Tableau 1 — Ensemble de cônes - Masses et dimensions types
Masse g 10 60 80 100 400
Angle à l'extrémité ß ° 60 60 30 30 30
Un exemple type de cône de 60 g/60° est illustré à la Figure 1.
2 © ISO 2017 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 17892-6:2017(F)
Légende
1 cône a l'écart entre l'extrémité géométrique après fabrication et celle après utilisation
2 tronc b l'usure maximale
3 droite de référence h la hauteur à l'extrémité du cône
4 extrémité du cône β l'angle à l'extrémité
Figure 1 — Exemple de cône
Lorsque les mesures de profondeur de pénétration sont effectuées à partir d'une échelle linéaire le long
du tronc, les cônes doivent comporter une droite de référence distincte proche de l'extrémité de chaque
tronc qui doit être clairement visible sur l'échelle.
Les cônes doivent être constitués ou recouverts d'un matériau résistant à la corrosion tel que l'acier
inoxydable ou le chrome. Il convient qu'ils présentent une surface lisse avec une rugosité moyenne R
a
inférieure à 0,8 μmm. Les cônes présentant des marques d'usure ou des rayures importantes doivent
être remplacés.
La masse des cônes (troncs compris) ne doit pas différer de la masse nominale de plus de 1 % et l'angle
à l'extrémité du cône ne doit pas différer de l'angle nominal de plus de 0,2°.
L'écart entre l'extrémité géométrique du cône après fabrication et l'extrémité du cône après utilisation
a doit être inférieur à 0,1 mm. L'usure maximale b doit être inférieure à 0,3 mm (voir Figure 1).
La hauteur à l'extrémité du cône h doit être supérieure à 20 mm.
4.3 Appareillage auxiliaire
L'appareillage auxiliaire est constitué des éléments suivants:
a) extrudeur d'échantillons;
b) fil à découper;
c) plaque de verre et outils pour tailler des éprouvettes de sol non remanié avec des extrémités planes
et parallèles;
d) outils pour préparer une éprouvette de sol remanié, par exemple une spatule et une réglette droite;
e) coupelle adaptée pour contenir les éprouvettes de sol remanié lors des essais: les coupelles doivent
être constituées d'un matériau rigide résistant à la corrosion, doivent disposer d'une base parallèle
au bord supérieur et doivent posséder un diamètre minimal de 50 mm et une profondeur minimale
de 25 mm;
© ISO 2017 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 17892-6:2017(F)
f) l'équipement nécessaire pour déterminer la teneur en eau.
5 Procédure d'essai
5.1 Préparation de l'éprouvette d'essai
5.1.1 Généralités
5.1.1.1 Pour déterminer la résistance au cisaillement non drainé d'un sol non remanié, les échantillons
doivent être prélevés selon une méthode d'échantillon
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
