ISO 9328-6:2011
(Main)Steel flat products for pressure purposes — Technical delivery conditions — Part 6: Weldable fine grain steels, quenched and tempered
Steel flat products for pressure purposes — Technical delivery conditions — Part 6: Weldable fine grain steels, quenched and tempered
ISO 9328‑6:2011 specifies the requirements for flat products for pressure equipment made of quenched and tempered weldable fine grain steels. The requirements and definitions in ISO 9328‑1:2011 also apply to ISO 9328‑6:2011.
Produits plats en acier pour service sous pression — Conditions techniques de livraison — Partie 6: Aciers soudables à grains fins, trempés et revenus
General Information
Relations
Standards Content (Sample)
МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 9328-6
Второе издание
2011-05-01
Продукция стальная плоская для
применений под давлением.
Технические условия поставки.
Часть 6.
Свариваемые мелкозернистые стали,
закаленные и отпущенные
Steel flat products for pressure purposes — Technical delivery
conditions —
Part 6: Weldable fine grain steels, quenched and tempered
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
ISO 9328-6:2011(R)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 9328-6:2011(R)

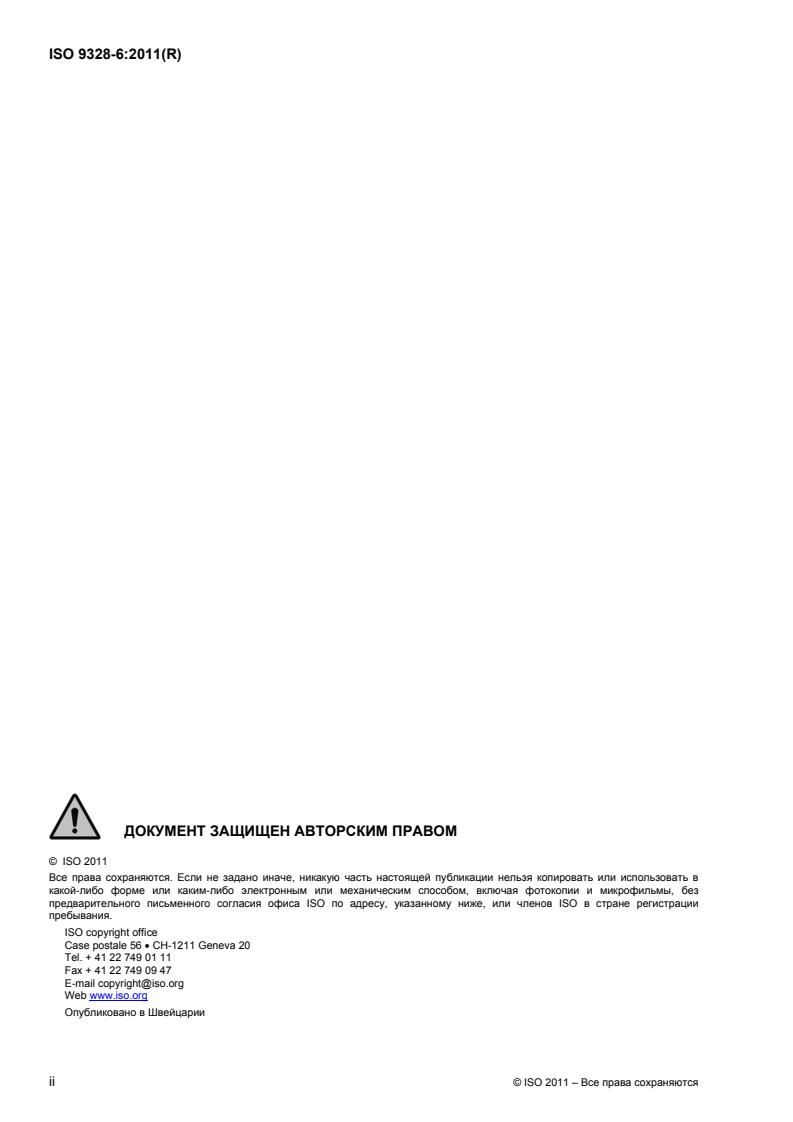

ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ
© ISO 2011
Все права сохраняются. Если не задано иначе, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия офиса ISO по адресу, указанному ниже, или членов ISO в стране регистрации
пребывания.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2011 – Все права сохраняются
---------------------- Page: 2 ----------------------
ISO 9328-6:2011(R)
Содержание Страница
Предисловие .iv
1 Область применения .1
2 Нормативные ссылки .1
3 Термины и определения .1
4 Классификация и обозначение.1
4.1 Классификация .1
4.2 Обозначение.2
5 Информация, которую должен предоставлять заказчик .2
5.1 Обязательная информация.2
5.2 Варианты необязательной информации.2
5.3 Пример оформления заказа .3
6 Требования .3
6.1 Процесс производства стали.3
6.2 Состояние поставки.3
6.3 Химический состав.3
6.4 Механические свойства .3
6.5 Состояние поверхности .3
6.6 Отсутствие внутренних дефектов металла .3
6.7 Свариваемость .3
6.8 Размеры и допуски.5
6.9 Вычисление массы .5
7 Приемочный контроль .5
7.1 Типы приемочного контроля и приемочная документация.5
7.2 Испытания, которые надо проводить.5
7.3 Повторные испытания .5
8 Отбор образцов для испытаний.5
9 Методы испытаний .5
10 Маркировка .5
Приложение A (нормативное) Химический состав и механические свойства продукции,
поставляемой в соответствии с Европейскими конструкционными нормами и
правилами.6
Приложение B (нормативное) Химический состав и механические свойства продукции,
поставляемой в соответствии с типовыми конструкционными нормами и
правилами Американского общества инженеров – механиков .10
Приложение C (информативное) Обозначения сталей в соответствии с настоящей частью
ISO 9328 и обозначение сопоставимых сортов (марок) сталей в национальных и
региональных стандартах .13
Библиография.14
© ISO 2011 – Все права сохраняются iii
---------------------- Page: 3 ----------------------
ISO 9328-6:2011(R)

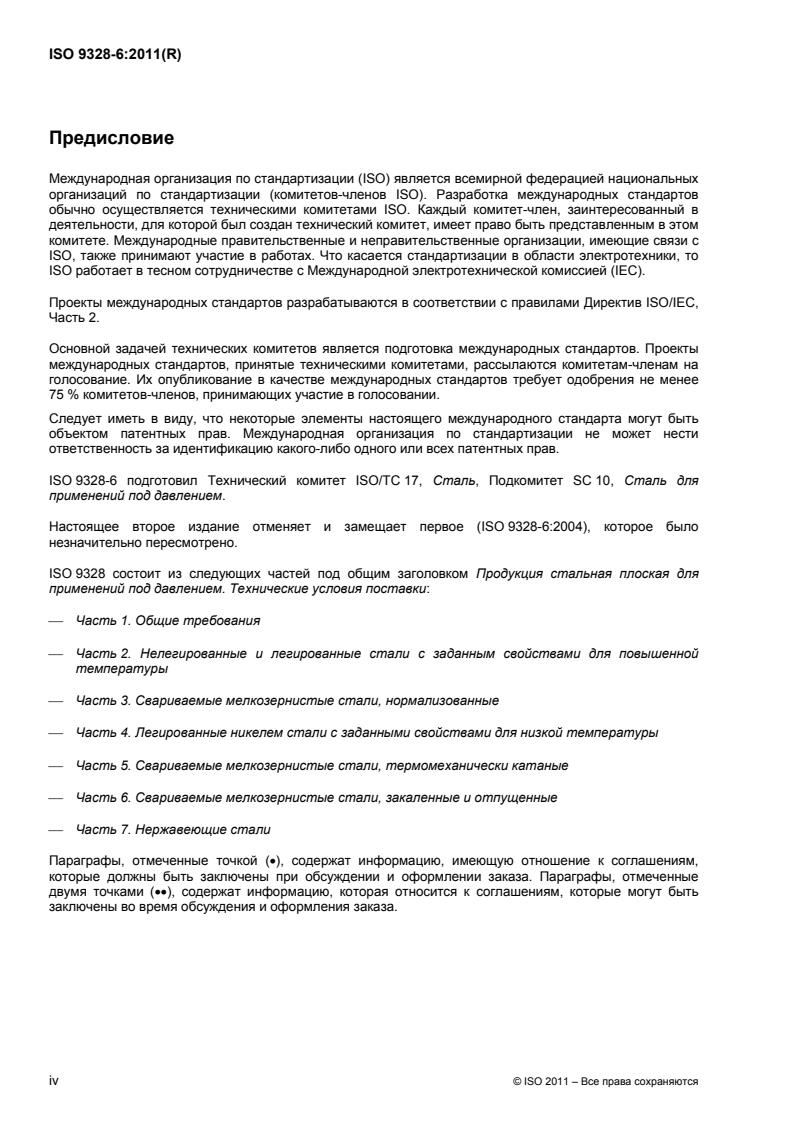

Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. Что касается стандартизации в области электротехники, то
ISO работает в тесном сотрудничестве с Международной электротехнической комиссией (IEC).
Проекты международных стандартов разрабатываются в соответствии с правилами Директив ISO/IEC,
Часть 2.
Основной задачей технических комитетов является подготовка международных стандартов. Проекты
международных стандартов, принятые техническими комитетами, рассылаются комитетам-членам на
голосование. Их опубликование в качестве международных стандартов требует одобрения не менее
75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего международного стандарта могут быть
объектом патентных прав. Международная организация по стандартизации не может нести
ответственность за идентификацию какого-либо одного или всех патентных прав.
ISO 9328-6 подготовил Технический комитет ISO/TC 17, Сталь, Подкомитет SC 10, Сталь для
применений под давлением.
Настоящее второе издание отменяет и замещает первое (ISO 9328-6:2004), которое было
незначительно пересмотрено.
ISO 9328 состоит из следующих частей под общим заголовком Продукция стальная плоская для
применений под давлением. Технические условия поставки:
⎯ Часть 1. Общие требования
⎯ Часть 2. Нелегированные и легированные стали с заданным свойствами для повышенной
температуры
⎯ Часть 3. Свариваемые мелкозернистые стали, нормализованные
⎯ Часть 4. Легированные никелем стали с заданными свойствами для низкой температуры
⎯ Часть 5. Свариваемые мелкозернистые стали, термомеханически катаные
⎯ Часть 6. Свариваемые мелкозернистые стали, закаленные и отпущенные
⎯ Часть 7. Нержавеющие стали
Параграфы, отмеченные точкой (•), содержат информацию, имеющую отношение к соглашениям,
которые должны быть заключены при обсуждении и оформлении заказа. Параграфы, отмеченные
двумя точками (••), содержат информацию, которая относится к соглашениям, которые могут быть
заключены во время обсуждения и оформления заказа.
iv © ISO 2011 – Все права сохраняются
---------------------- Page: 4 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 9328-6:2011(R)
Продукция стальная плоская для применений под
давлением. Технические условия поставки.
Часть 6.
Свариваемые мелкозернистые стали, закаленные и
отпущенные
1 Область применения
Настоящая часть ISO 9328 задает требования к плоской продукции для оборудования, работающего
под давлением. Для изготовления этого оборудования применяется закаленная и отпущенная
свариваемая мелкозернистая сталь, сорта или марки которой перечисляются в Таблицах A.1 и B.1.
Требования и определения в ISO 9328-1 также применимы к настоящей части ISO 9328.
ПРИМЕЧАНИЕ 1 Под мелкозернистыми сталями надо понимать стали с размером ферритного зерна 6 или
мельче при испытании в соответствии с ISO 643.
ПРИМЕЧАНИЕ 2 Настоящая часть ISO 9328 предлагает возможность точного определения продукции в
соответствии с Европейскими конструкционными нормами и правилами и типовыми конструкционными нормами и
правилами Американского общества инженеров-механиков.
2 Нормативные ссылки
Следующие ссылочные документы являются обязательными для применения настоящего документа.
Для устаревших ссылок применяется только цитируемое издание. Для недатированных ссылок
применяется самое последнее издание ссылочного документа (включая поправки).
ISO 4948-1:1982, Стали. Классификация. Часть 1. Классификация сталей на нелегированные и
легированные по химическому составу
ISO 4948-2:1981, Стали. Классификация. Часть 2. Классификация нелегированных и легированных
сталей по основным классам качества и главному свойству или характеристикам применения
ISO 9328-1:2011, Продукция стальная плоская для применений под давлением. Технические условия
поставки. Часть 1. Общие требования
ISO 10474:1991, Сталь и стальная продукция. Приемочная документация
3 Термины и определения
В настоящем документе применяются термины и определения, данные в ISO 9328-1.
4 Классификация и обозначение
4.1 Классификация
В соответствии с ISO 4948-1 и ISO 4948-2 все сорта (марки) стали, охваченные настоящей частью
ISO 9328, являются легированными специальными сталями.
© ISO 2011 – Все права сохраняются 1
---------------------- Page: 5 ----------------------
ISO 9328-6:2011(R)
4.2 Обозначение
См. ISO 9328-1.
Настоящая часть ISO 9328 охватывает сорта (марки) стали, заданные в Приложениях A и B в четырех
сериях:
a) основная серия (P.Q; PT…Q);
b) серия с повышенными температурными свойствами (P.QH, PT…QH);
c) серия с низкими температурными свойствами до −40 °C (P.QL1);
d) серия с низкими температурными свойствами до −60 °C (P.QL2, PT…QL2).
ПРИМЕЧАНИЕ 1 Сорта (марки) стали в Приложении A классифицируются согласно их пределам текучести; а
сорта (марки) стали в Приложении B классифицируются согласно их прочности при растяжении.
ПРИМЕЧАНИЕ 2 Информация по обозначению сопоставимых сортов (марок) сталей в национальных и
региональных стандартах даются в Приложении C.
5 Информация, которую должен предоставлять заказчик
5.1 Обязательная информация
См. ISO 9328-1.
Дополнительно, для сортов (марок) сталей в соответствии с Приложением B направление испытания
для определения ударной вязкости материала должно быть согласовано с заказчиком (см. Раздел 9 и
сноску a в Талице B.3).
5.2 Варианты необязательной информации
Ряд вариантов необязательной информации задается в настоящей части ISO 9328. Дополнительно
могут применяться уместные альтернативы из ISO 9328-1. Если заказчик не проявляет желания в
реализации любого пункта из перечисленных альтернатив при обсуждении и оформлении заказа, то
продукция должна быть поставлена в соответствии с основными техническими условиями поставки (см.
ISO 9328-1). Варианты необязательной информации перечисляются ниже по пунктам от a) до i):
a) значение эквивалента углерода (см. 6.3.3);
b) свойства растяжения на повышенных температурах для сортов (марок) стали PT…QH (см. 6.4);
c) точное определение ударной энергии 40 Дж (см. Примечание к 6.4 и Таблицу A.3);
d) нижнее содержание меди и максимальное содержание олова t (см. сноску c в Таблице A.1);
e) механические свойства для продукции толщиной > 150 мм (см. сноску b в Таблице A.2);
f) пригодность значений повышенной температуры для сортов (марок) QL (см. сноску b в Таблице A.4);
g) повышенное максимальное содержание углерода для сорта (марки) PT520Q (см. сноску c в
Таблице B.1);
h) повышенное максимальное содержание углерода для сорта (марки) PT550QL2 (см. сноску d в
Таблице B.1);
i) другие требования для испытания на ударную вязкость (см. сноску b в Таблице B.3).
2 © ISO 2011 – Все права сохраняются
---------------------- Page: 6 ----------------------
ISO 9328-6:2011(R)
5.3 Пример оформления заказа
Заказ на 10 штук толстолистовой стали со следующими номинальными размерами: толщина = 50 мм,
ширина = 2 000 мм, длина = 10 000 мм, наименование сорта (марки) стали P355QL2, как задано в
ISO 9328-6, доставка с приемочной документацией 3.1.B, определенной в ISO 10474:1991,
обозначается следующим образом:
10 плит – 50 × 2 000 × 10 000 – ISO 9328-6 P355QL2 — Приемочная документация 3.1.B
6 Требования
6.1 Процесс производства стали
См. ISO 9328-1.
6.2 Состояние поставки
Продукция согласно этой части ISO 9328 поставляется в закаленном и отпущенном состоянии.
6.3 Химический состав
6.3.1 Данные в Таблицах A.1 и B.1 применимы для химического состава согласно анализу проб,
взятых при разливе стали в слитки (для каждой плавки).
6.3.2 Результаты анализа продукта могут отклоняться от заданных значений анализа проб при
разливе стали в слитки (для каждой плавки), которые даны в Таблицах A.1 и B.1, на величины в Таблице 1.
6.3.3 •• Для сортов (марок) стали, охваченных настоящей частью ISO 9328, значение эквивалента
углерода (CEV) может быть задано во время обсуждения и оформления заказа. Оно должно быть
задано на основе следующей формулы:
Mn Cr++Mo V Ni+ Cu
CEV=+C + +
65 15
6.4 Механические свойства
Применяются значения, данные в Таблицах A.2 – A.4, а также в Таблицах B.2 и B.3 (см. ISO 9328-1).
•• Дополнительно, для PT…QH сталей (см. Приложение B), свойства растяжения на повышенных
температурах могут быть согласованы во время обсуждения и оформления заказа.
ПРИМЕЧАНИЕ По желанию заказчика минимальное значение энергии удара 40 Дж может быть задано в
случае, когда задаются нижние минимальные значения температур (см. сноску a в ТаблицеA.3).
6.5 Состояние поверхности
См. ISO 9328-1.
6.6 Отсутствие внутренних дефектов металла
См. ISO 9328-1.
6.7 Свариваемость
6.7.1 Стали, заданные в нас
...
INTERNATIONAL ISO
STANDARD 9328-6
Second edition
2011-05-01
Steel flat products for pressure
purposes — Technical delivery
conditions —
Part 6:
Weldable fine grain steels, quenched
and tempered
Produits plats en acier pour service sous pression — Conditions
techniques de livraison —
Partie 6: Aciers soudables à grains fins, trempés et revenus
Reference number
ISO 9328-6:2011(E)
©
ISO 2011
---------------------- Page: 1 ----------------------
ISO 9328-6:2011(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2011
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2011 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9328-6:2011(E)
Contents Page
Foreword .iv
1 Scope.1
2 Normative references.1
3 Terms and definitions .1
4 Classification and designation .1
4.1 Classification .1
4.2 Designation .2
5 Information to be supplied by the purchaser .2
5.1 Mandatory information.2
5.2 Options .2
5.3 Example for ordering .3
6 Requirements.3
6.1 Steelmaking process.3
6.2 Delivery condition .3
6.3 Chemical composition .3
6.4 Mechanical properties.3
6.5 Surface condition .3
6.6 Internal soundness.3
6.7 Weldability.3
6.8 Dimensions and tolerances.5
6.9 Calculation of mass.5
7 Inspection.5
7.1 Types of inspection and inspection documents.5
7.2 Tests to be carried out.5
7.3 Retests.5
8 Sampling.5
9 Test methods .5
10 Marking.5
Annex A (normative) Chemical composition and mechanical properties of products delivered in
accordance with European design codes.6
Annex B (normative) Chemical composition and mechanical properties of products delivered in
accordance with ASME-type design codes .10
Annex C (informative) Steel designations in accordance with this part of ISO 9328 and
designation of comparable steel grades in national or regional standards .13
Bibliography.14
© ISO 2011 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9328-6:2011(E)

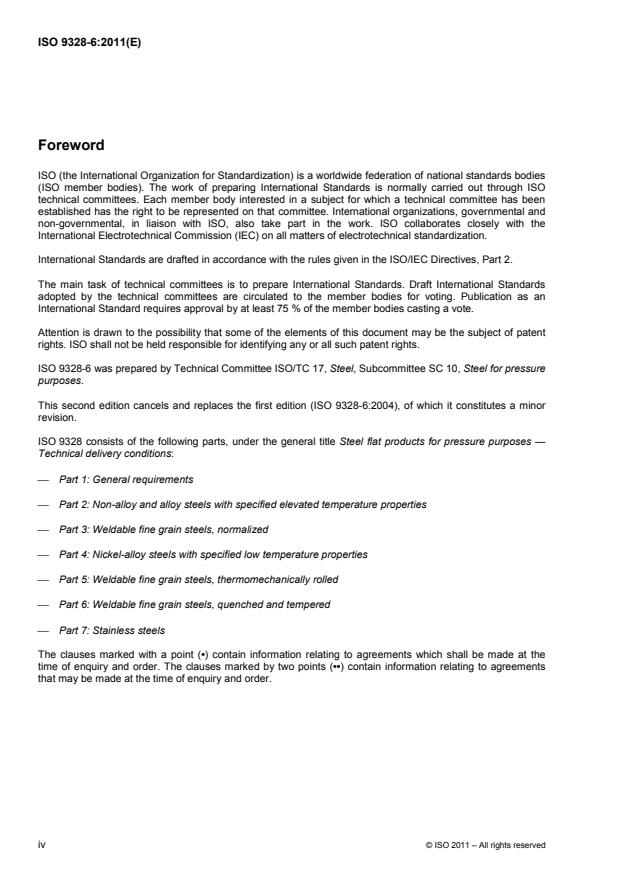

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9328-6 was prepared by Technical Committee ISO/TC 17, Steel, Subcommittee SC 10, Steel for pressure
purposes.
This second edition cancels and replaces the first edition (ISO 9328-6:2004), of which it constitutes a minor
revision.
ISO 9328 consists of the following parts, under the general title Steel flat products for pressure purposes —
Technical delivery conditions:
⎯ Part 1: General requirements
⎯ Part 2: Non-alloy and alloy steels with specified elevated temperature properties
⎯ Part 3: Weldable fine grain steels, normalized
⎯ Part 4: Nickel-alloy steels with specified low temperature properties
⎯ Part 5: Weldable fine grain steels, thermomechanically rolled
⎯ Part 6: Weldable fine grain steels, quenched and tempered
⎯ Part 7: Stainless steels
The clauses marked with a point (•) contain information relating to agreements which shall be made at the
time of enquiry and order. The clauses marked by two points (••) contain information relating to agreements
that may be made at the time of enquiry and order.
iv © ISO 2011 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9328-6:2011(E)
Steel flat products for pressure purposes — Technical delivery
conditions —
Part 6:
Weldable fine grain steels, quenched and tempered
1 Scope
This part of ISO 9328 specifies the requirements for flat products for pressure equipment made of quenched
and tempered weldable fine grain steels as listed in Tables A.1 and B.1. The requirements and definitions in
ISO 9328-1 also apply to this part of ISO 9328.
NOTE 1 Fine grain steels are understood to be steels with a ferritic grain size of 6 or finer when tested in accordance
with ISO 643.
NOTE 2 This part of ISO 9328 offers the possibility of specifying products in accordance with European design codes
and ASME-type design codes.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 4948-1:1982, Steels — Classification — Part 1: Classification of steels into unalloyed and alloy steels
based on chemical composition
ISO 4948-2:1981, Steels — Classification — Part 2: Classification of unalloyed and alloy steels according to
main quality classes and main property or application characteristics
ISO 9328-1:2011, Steel flat products for pressure purposes — Technical delivery conditions — Part 1:
General requirements
ISO 10474:1991, Steel and steel products — Inspection documents
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 9328-1 apply.
4 Classification and designation
4.1 Classification
In accordance with ISO 4948-1 and ISO 4948-2, all steel grades covered by this part of ISO 9328 are alloyed
special steels.
© ISO 2011 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 9328-6:2011(E)
4.2 Designation
See ISO 9328-1.
This part of ISO 9328 covers the steel grades specified in Annexes A and B in four series:
a) basic series (P.Q; PT…Q);
b) series with elevated temperature properties (P.QH, PT…QH);
c) series with low temperature properties down to −40 °C (P.QL1);
d) series with low temperature properties down to −60 °C (P.QL2, PT…QL2).
NOTE 1 The steel grades in Annex A are classified according to their yield strength; the steel grades in Annex B are
classified according to their tensile strength.
NOTE 2 Information on the designation of comparable steel grades in national or regional standards is given in
Annex C.
5 Information to be supplied by the purchaser
5.1 Mandatory information
See ISO 9328-1.
Additionally, for steel grades in accordance with Annex B, the test direction for the impact test shall be agreed
upon (see Clause 9 and Table B.3, footnote a).
5.2 Options
A number of options are specified in this part of ISO 9328. These are listed below under a) to i). Additionally,
the relevant options of ISO 9328-1 apply. If the purchaser does not indicate a wish to implement any of these
options at the time of enquiry and order, the products shall be supplied in accordance with the basic
specification (see ISO 9328-1):
a) carbon-equivalent value (see 6.3.3);
b) tensile properties at elevated temperatures for steel grades PT…QH (see 6.4);
c) specification of an impact energy of 40 J (see the Note to 6.4 and Table A.3);
d) lower copper content and maximum tin content (see Table A.1, footnote c);
e) mechanical properties for thicknesses > 150 mm (see Table A.2, footnote b);
f) applicability of elevated temperature values for QL grades (see Table A.4, footnote b);
g) increased maximum carbon content for the grade PT520Q (see Table B.1, footnote c);
h) increased maximum carbon content for the grade PT550QL2 (see Table B.1, footnote d);
i) other test requirements for the impact test (see Table B.3, footnote b).
2 © ISO 2011 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 9328-6:2011(E)
5.3 Example for ordering
10 plates with nominal dimensions thickness = 50 mm, width = 2 000 mm, length = 10 000 mm, made of a
steel grade with the name P355QL2 as specified in ISO 9328-6, with inspection document 3.1.B as specified
in ISO 10474:1991 is designated as follows:
10 plates – 50 × 2 000 × 10 000 – ISO 9328-6 P355QL2 — Inspection document 3.1.B
6 Requirements
6.1 Steelmaking process
See ISO 9328-1.
6.2 Delivery condition
The products complying with this part of ISO 9328 are supplied in the quenched and tempered condition.
6.3 Chemical composition
6.3.1 The data in Tables A.1 and B.1 apply for the chemical composition according to the cast (heat)
analysis.
6.3.2 The product analysis may deviate from the specified values of the cast (heat) analysis given in
Tables A.1 and B.1 by the values given in Table 1.
6.3.3 •• For the steel grades covered by this part of ISO 9328, a carbon-equivalent value (CEV) may be
specified at the time of enquiry and order. This shall be based on the formula:
Mn Cr++Mo V Ni+ Cu
CEV=+C + +
65 15
6.4 Mechanical properties
The values given in Tables A.2 to A.4, as well as in Tables B.2 and B.3, apply (see also ISO 9328-1).
•• Additionally, for PT…QH steels (see Annex B), tensile properties at elevated temperatures may be agreed
upon at the time of enquiry and order.
NOTE Optionally, a minimum impact energy value of 40 J can be specified for temperatures where lower minim
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
