ISO 8479:1986
(Main)Aerospace - "Q" clamps (centre-mounted clamps) for fluid systems - Dimensions
Aerospace - "Q" clamps (centre-mounted clamps) for fluid systems - Dimensions
Gives maximum and minimum dimensions for clamps installed by means of a bolt with a nominal diameter of 5 mm. These clamps are intended for the installation, support and guiding of rigid tubing or hose assemblies. Clamps of sizes larger than DN 50 are not suitable for supporting tubing or hose assemblies; they may be used for other equipment, e. g. electrical cables or looms.
Aéronautique et espace — Colliers à serrage central pour systèmes de fluides — Dimensions
La présente Norme internationale fixe les cotes maximales et minimales des colliers à serrage central fixés à l'aide d'une vis de diamètre nominal 5 mm. Les dimensions fixées définissent une enveloppe dimensionnelle. La présente Norme internationale ne doit pas être considérée comme une norme d'interchangeabilité. Les tolérances pour chaque type de collier sont à définir dans les dessins de pièces standard. Ces colliers sont destinés à fixer, supporter ou guider des tuyauteries souples ou rigides montées sur matériels aérospatiaux. NOTE - Les colliers à serrage central pour DN > 50 ne conviennent pas comme support de tuyauteries. Ils peuvent être utilisés pour d'autres équipements, par exemple câbles ou faisceaux électriques.
General Information
- Status
- Published
- Publication Date
- 26-Nov-1986
- Technical Committee
- ISO/TC 20/SC 10 - Aerospace fluid systems and components
- Drafting Committee
- ISO/TC 20/SC 10/WG 3 - Tubing and tube retaining devices
- Current Stage
- 9020 - International Standard under periodical review
- Start Date
- 15-Oct-2025
- Completion Date
- 15-Oct-2025
Overview
ISO 8479:1986 specifies dimensional requirements for aerospace “Q” clamps (centre‑mounted clamps) used in fluid systems. The standard defines maximum and minimum envelope dimensions for clamps mounted with a bolt of nominal diameter 5 mm. It covers clamp types for a wide temperature range and provides the dimensional envelope (table 2) for nominal tube sizes from DN 3.2 up to DN 100. ISO 8479 is a dimensional envelope standard - it is not an interchangeability standard; tolerances and detailed features are defined in part drawings or product‑specific standards.
Key topics and requirements
- Clamp type and mounting: Centre‑mounted “Q” clamps, available as single‑block or multi‑component designs. Multi‑component clamps include a metallic support with a plastomer or elastomer cushion/sheathing.
- Bolt mounting: Dimensions are specified for clamps installed using a bolt with nominal diameter 5 mm.
- Dimensional envelope: Table 2 in the standard lists minimum and maximum dimensions (A, B, D, F, G, H, L) for nominal tube diameters DN 3.2 to DN 100. All dimensions apply with the tube assembled in the tightened clamp.
- Temperature classification: Clamps are classified into six types by intended service temperature ranges (from –55 °C up to +650 °C for type 6). Selection of clamp type should match the operating temperature.
- Usage limits: Clamps larger than DN 50 are not suitable for supporting tubing or hose assemblies; such larger sizes may be repurposed for supporting electrical cables, looms or other equipment.
- Not an interchangeability standard: The standard establishes the envelope and mounting locations; specific tolerances and interchangeability must be established in part standards or manufacturing drawings.
- Reference standard: ISO 6771 (pressure and temperature classifications for aerospace fluid systems) is referenced.
Applications
- Design and specification of clamp components for aircraft fluid systems (hydraulic, fuel, oil lines).
- Development of component drawings and part standards that require a defined dimensional envelope.
- Procurement and quality inspection to verify clamp dimensions and mounting compatibility.
- Routing and support planning for rigid tubing and hose assemblies in aerospace platforms.
Who uses ISO 8479
- Aerospace design and mechanical engineers
- Aircraft systems integrators and installation technicians
- Manufacturers and suppliers of clamps, tubing supports and cushions
- Quality assurance, procurement and regulatory teams involved in aerospace components
Related standards
- ISO 6771 - Aerospace construction: fluid systems and components - pressure and temperature classifications
Keywords: ISO 8479, “Q” clamps, centre‑mounted clamps, aerospace, fluid systems, clamp dimensions, DN sizes, tubing support, hose assemblies, temperature classification.
ISO 8479:1986 - Aerospace -- "Q" clamps (centre-mounted clamps) for fluid systems -- Dimensions
ISO 8479:1986 - Aéronautique et espace -- Colliers a serrage central pour systemes de fluides -- Dimensions
ISO 8479:1986 - Aéronautique et espace -- Colliers a serrage central pour systemes de fluides -- Dimensions
Frequently Asked Questions
ISO 8479:1986 is a standard published by the International Organization for Standardization (ISO). Its full title is "Aerospace - "Q" clamps (centre-mounted clamps) for fluid systems - Dimensions". This standard covers: Gives maximum and minimum dimensions for clamps installed by means of a bolt with a nominal diameter of 5 mm. These clamps are intended for the installation, support and guiding of rigid tubing or hose assemblies. Clamps of sizes larger than DN 50 are not suitable for supporting tubing or hose assemblies; they may be used for other equipment, e. g. electrical cables or looms.
Gives maximum and minimum dimensions for clamps installed by means of a bolt with a nominal diameter of 5 mm. These clamps are intended for the installation, support and guiding of rigid tubing or hose assemblies. Clamps of sizes larger than DN 50 are not suitable for supporting tubing or hose assemblies; they may be used for other equipment, e. g. electrical cables or looms.
ISO 8479:1986 is classified under the following ICS (International Classification for Standards) categories: 49.080 - Aerospace fluid systems and components. The ICS classification helps identify the subject area and facilitates finding related standards.
You can purchase ISO 8479:1986 directly from iTeh Standards. The document is available in PDF format and is delivered instantly after payment. Add the standard to your cart and complete the secure checkout process. iTeh Standards is an authorized distributor of ISO standards.
Standards Content (Sample)
International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEWYHAPOAHAR OPrAHM3AUMR fl0 CTAHfiAPTM3AL&Wl~ORGANISATlON INTERNATIONALE DE NORMALISATION
“Q” clamps kentre-mounted clamps)
Aerospace -
for fluid Systems - Dimensions
Colliers 2 serrage ten tral pour s ysthes de fluides - Dimensions
Aeronautique et espace -
First edition - 1986-12-01
Ref n No. ISO 84794986 (E)
UDC 621.643.45 : 629.7
r
Descriptors : aircraft, aircraft equipment, fluids, fluid pipelines, pipe Clips, pipe supports, dimensions.
Price based on 2 pages

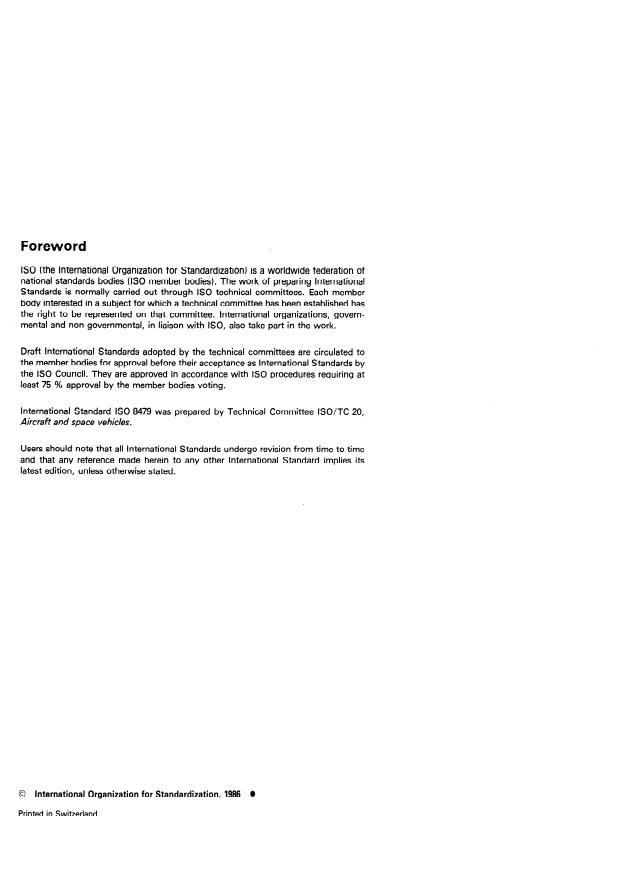

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 8479 was prepared by Technical Committee ISO/TC 20,
Aircraft and space vehicles.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless othewise stated.
0 International Organkation for Standardkation, 1986
Printed in Switzerland
ISO 8479-1986 (EI
INTERNATIONAL STANDARD
“0” clamps (centre-mounted clamps)
Aerospace -
for fluid Systems - Dimensions
Table 1
1 Scope
Temperatures in degrees Celsius
This International Standard specifies maximum and minimum
Temperature range ‘1
dimensions for “Q” clamps (centre-mounted clamps) installed
Clamp type
by means of a bolt with a nominal diameter of 5 mm. min. max.
1 -55 +7Q
The specified dimensions define a dimensional envelope. This
2 -55 +135
International Standard shall not be considered as an inter-
3 -55 +2oO
changeability Standard. The tolerantes for each type of clamp
are to be defined in the Parts Standards drawings.
4 -55 + 320
5 -55 + 400
-55 + 650
2 Field of application
1) See ISO 6771.
These clamps are intended for the installation, support and
guiding of rigid tubing or hose assemblies used in aerospace
equipment. 5 Description
NOTE - “0” clamps of sizes larger than DN 50 are not suitable for
The “Q” clamp (c
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPrAHM3ALWlR n0 CTAH~APTt43ALWlM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Aéronautique et espace - Colliers à serrage central
pour systèmes de fluides - Dimensions
“Q” clamps (centre-mounted clamps) for fluid systems - Dimensions
Aerospace -
Première édition - 1986-12-01
Réf. no : ISO 84794986 (F)
CDU 621.643.45 : 629.7
w
aéronef, matériel d’aéronef, fluide, canalisation de fluide, collier, support de tuyauterie, dimension.
Descripteurs :
Prix basé sur 2 pages
Avant-propos
L’ISO (Organisation internationale de norma!isation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres. de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comite membre interessé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de’75 % au moins des
comités membres votants.
La Norme internationale ISO 9479 a été élaborée par le comité technique ISO/TC 20,
Aéronautique et espace.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986 0
Imprimé en Suisse
NORME INTERNATIONALE ISO 84794986 (F)
Aéronautique et espace - Colliers à serrage central
pour systèmes de fluides - Dimensions
Tableau 1
1 Objet
Températures en degrés Celsius
La présente Norme internationale fixe les cotes maximales et
Gamme de températuresI)
minimales des colliers à serrage central fixés à l’aide d’une vis
Type
du collier
de diametre nominal 5 mm.
min. max.
-55 +70
r I I -1
Les dimensions fixées définissent une enveloppe dimension-
nelle. La présente Norme internationale ne doit pas être consi- 2 -55 +135
dérée comme une norme d’interchangeabilité. Les tolerances
3 -55 +200
pour chaque type de collier sont à définir dans les dessins de
4 -55 + 320
pièces standard.
5 -55 +400
6 -55 +650
2 Domaine d’application I
1) Voir ISO 6771.
Ces colliers sont destinés à fixer, supporter ou guider des
tuyauteries souples ou rigides montées sur matériels aéro-
spatiaux.
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME~YHAPO~HAR OPrAHM3ALWlR n0 CTAH~APTt43ALWlM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Aéronautique et espace - Colliers à serrage central
pour systèmes de fluides - Dimensions
“Q” clamps (centre-mounted clamps) for fluid systems - Dimensions
Aerospace -
Première édition - 1986-12-01
Réf. no : ISO 84794986 (F)
CDU 621.643.45 : 629.7
w
aéronef, matériel d’aéronef, fluide, canalisation de fluide, collier, support de tuyauterie, dimension.
Descripteurs :
Prix basé sur 2 pages
Avant-propos
L’ISO (Organisation internationale de norma!isation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres. de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comite membre interessé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de’75 % au moins des
comités membres votants.
La Norme internationale ISO 9479 a été élaborée par le comité technique ISO/TC 20,
Aéronautique et espace.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
0 Organisation internationale de normalisation, 1986 0
Imprimé en Suisse
NORME INTERNATIONALE ISO 84794986 (F)
Aéronautique et espace - Colliers à serrage central
pour systèmes de fluides - Dimensions
Tableau 1
1 Objet
Températures en degrés Celsius
La présente Norme internationale fixe les cotes maximales et
Gamme de températuresI)
minimales des colliers à serrage central fixés à l’aide d’une vis
Type
du collier
de diametre nominal 5 mm.
min. max.
-55 +70
r I I -1
Les dimensions fixées définissent une enveloppe dimension-
nelle. La présente Norme internationale ne doit pas être consi- 2 -55 +135
dérée comme une norme d’interchangeabilité. Les tolerances
3 -55 +200
pour chaque type de collier sont à définir dans les dessins de
4 -55 + 320
pièces standard.
5 -55 +400
6 -55 +650
2 Domaine d’application I
1) Voir ISO 6771.
Ces colliers sont destinés à fixer, supporter ou guider des
tuyauteries souples ou rigides montées sur matériels aéro-
spatiaux.
...
