ISO 6798-1:2020
(Main)Reciprocating internal combustion engines — Measurement of sound power level using sound pressure — Part 1: Engineering method
Reciprocating internal combustion engines — Measurement of sound power level using sound pressure — Part 1: Engineering method
This document specifies the engineering method, which is the measurement method of the sound power level for reciprocating internal combustion engines. This document applies to all reciprocating internal combustion engines falling within the field of application of ISO 3046-1 and other internal combustion engines where no suitable International Standard exists. NOTE In this document, reciprocating internal combustion engines are referred to as engines unless otherwise explained.
Moteurs alternatifs à combustion interne — Mesurage du niveau de puissance acoustique à partir de la pression acoustique — Partie 1: Méthode d'expertise
Le présent document spécifie la méthode d'ingénierie, qui est la méthode de mesure du niveau de puissance acoustique des moteurs alternatifs à combustion interne. Il s'applique à tous les moteurs alternatifs à combustion interne entrant dans le domaine d'application de l'ISO 3046-1 ainsi qu'aux autres moteurs à combustion interne pour lesquels il n'existe aucune Norme internationale appropriée. NOTE Dans le présent document, les moteurs à combustion interne alternatifs sont appelés moteurs, sauf indication contraire
General Information
Relations
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 6798-1
First edition
2020-02
Reciprocating internal combustion
engines — Measurement of sound
power level using sound pressure —
Part 1:
Engineering method
Moteurs alternatifs à combustion interne — Mesurage du niveau de
puissance acoustique à partir de la pression acoustique —
Partie 1: Méthode d'expertise
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms, definitions and symbols . 1
3.1 Terms and definitions . 1
3.2 Symbols . 5
4 Test environment . 5
4.1 General . 5
4.2 Criterion for background noise. 6
4.3 Criterion for acoustic adequacy of test environment . 6
5 Instrumentation . 7
5.1 General . 7
5.2 Calibration . 7
5.3 Application . 7
6 Installation and operation conditions . 7
6.1 General . 7
6.2 Installation conditions. 8
6.3 Engine conditions and operation conditions . 8
6.3.1 Engine conditions . 8
6.3.2 Operating conditions . 8
7 Measurement . 9
7.1 General . 9
7.2 Measurement uncertainty . 9
7.3 Reference box .10
7.4 Measurement distance .10
7.5 Measurement surface and area .10
7.6 Microphone positions .11
7.7 Criterion for position adequacy of microphones .14
7.7.1 General.14
7.7.2 Reduction of microphone positions .14
8 Calculation .15
8.1 General .15
8.2 Calculation of standard deviation of mean sound pressure levels .15
8.3 Calculation of sound power level .15
8.3.1 Measured surface time-averaged sound pressure levels .15
8.3.2 Corrections for background noise .16
8.3.3 Environmental correction .16
8.3.4 Surface time-averaged sound pressure level .16
8.3.5 Sound power level .16
9 Information to be recorded .17
10 Test report .18
Annex A (normative) Qualification procedures for the acoustic environment .19
Annex B (normative) Calculation of A-weighted sound power levels from frequency band levels .22
Annex C (normative) Sound power level under reference meteorological conditions .24
Bibliography .26

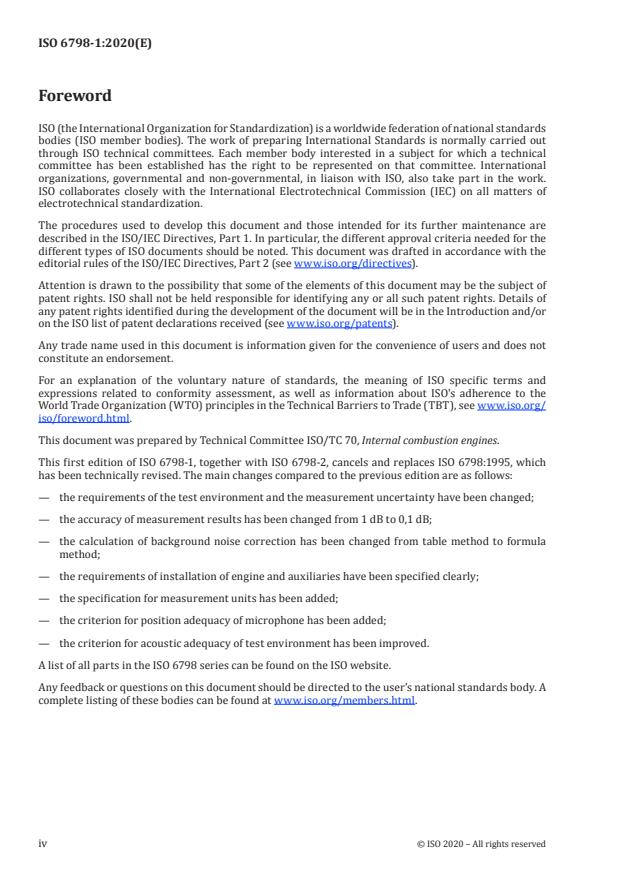

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 70, Internal combustion engines.
This first edition of ISO 6798-1, together with ISO 6798-2, cancels and replaces ISO 6798:1995, which
has been technically revised. The main changes compared to the previous edition are as follows:
— the requirements of the test environment and the measurement uncertainty have been changed;
— the accuracy of measurement results has been changed from 1 dB to 0,1 dB;
— the calculation of background noise correction has been changed from table method to formula
method;
— the requirements of installation of engine and auxiliaries have been specified clearly;
— the specification for measurement units has been added;
— the criterion for position adequacy of microphone has been added;
— the criterion for acoustic adequacy of test environment has been improved.
A list of all parts in the ISO 6798 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
Introduction
The ISO 6798 series can be used to calculate the sound power level by using the sound pressure level on
a measurement surface enveloping a noise source.
The measurement result of sound power level has nothing to do with the test environment and the
installation conditions of the noise source, which is one of the important reasons for using sound power
level to characterize the noise radiation of different types of machinery and equipment.
Sound power level has the following applications:
— indication of noise radiated from machinery under the specified condition;
— validation of the indicated value of a noise;
— radiation noise comparison of different types and sizes of machinery;
— comparison of the noise limit value specified in the purchase contract or specification;
— making engineering measures to reduce radiation noise of machinery (generally, the frequency
band sound power level is also needed);
— prediction of the sound pressure level of noise in the specified position.
Table 1 gives the measurement methods for determining the sound power level of two types of accuracy
grade, these measurement methods apply to the measurement on the enveloping surface in the
ISO 6798 series. The measurement result of the sound power level is rounded to the nearest 0,1 dB. The
method given in this document allows the determination of the A-weighted and frequency-band sound
power level, the accuracy of the measurement result is grade 2. The A-weighted sound power level can
also be calculated from frequency band sound power levels, but the calculated result from frequency
band data can differ from what is determined from the measured A-weighted sound pressure levels.
Table 2 gives the measurement uncertainty of the sound power level (upper bound values of the
standard deviation of reproducibility). The standard deviations listed in Table 2 are the comprehensive
effect of the measurement uncertainty, but do not include variations of the sound power level caused by
installation and operation conditions of the noise source.
In the noise control of a reciprocating internal combustion engine, the relevant members (the
manufacturers, installers, and users) should conduct effective communication of acoustic information
which is obtained from measurement. The measurement result is valid when in the specified
measurement conditions by using the instrumentation and measurement method as specified in this
document to obtain a clear acoustic value. The ISO 6798 series can be used according to the purpose of
noise measurement and measurement conditions.
Table 1 — How the ISO 6798 series determines the sound power level using sound pressure
ISO 6798-1 ISO 6798-2
Parameters Engineering method Survey method
Accuracy grade 2 Accuracy grade 3
International Standards referenced ISO 3744 ISO 3746
An essentially free field over An acoustic field over
Test environment
a reflecting plane a reflecting plane
Noise source volume Unlimited, depending on the test environment
ΔL ≥ 6,0 dB ΔL ≥ 3,0 dB
pA pA
a
Criterion for background noise
K ≤ 1,3 dB K ≤ 3,0 dB
1A 1A
Criterion for acoustic adequacy
K ≤ 4,0 dB K ≤ 7,0 dB
b 2A 2A
of test environment
Table 1 (continued)
ISO 6798-1 ISO 6798-2
Parameters Engineering method Survey method
Accuracy grade 2 Accuracy grade 3
Criterion for position adequacy
'
s(L’ ) ≤ 1,0 dB sL ≤ 2dB
()
c pAm
pAm
of microphone
d
Instrumentation
Class 1/class 1/class 1 Class 2/class 2/class 1
sound level meter/filter/sound
calibrator
Sound power level acquired A-weighted or frequency bands A-weighted
Acceptance test of sound
Comparative test of sound
Application power level; making
power level
engineering measures
a
For the difference of sound pressure level, ΔL , and the background noise correction, K , see 8.3.2.
pA 1A
b
For the environmental correction, K , see 8.3.3.
2A
c
For the standard deviation, s(L’ ), see 7.7.
pAm
d
For the requirements of instrumentation, see Clause 5.
Table 2 — Measurement uncertainty of the sound power level (upper bound values
of the standard deviation of reproducibility)
Mid-band frequency ISO 6798-1 ISO 6798-2
Hz standard deviation of standard deviation of
reproducibility reproducibility
Octave bands One-third-octave bands
dB dB
63 50 to 80 5,0
125 100 to 160 3,0
250 200 to 315 2,0
—
500 400 to 630 1,5
1 000 to 4 000 800 to 5 000 1,5
8 000 6 300 to 10 000 2,5
A-weighted 1,5 3,0
vi © ISO 2020 – All rights reserved
INTERNATIONAL STANDARD ISO 6798-1:2020(E)
Reciprocating internal combustion engines —
Measurement of sound power level using sound
pressure —
Part 1:
Engineering method
1 Scope
This document specifies the engineering method, which is the measurement method of the sound
power level for reciprocating internal combustion engines.
This document applies to all reciprocating internal combustion engines falling within the field of
application of ISO 3046-1 and other internal combustion engines where no suitable International
Standard exists.
NOTE In this document, reciprocating internal combustion engines are referred to as engines unless
otherwise explained.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3046-1, Reciprocating internal combustion engines — Performance — Part 1: Declarations of power, fuel
and lubricating oil consumptions, and test methods — Additional requirements for engines for general use
ISO 3046-3, Reciprocating internal combustion engines — Performance — Part 3: Test measurements
ISO 6926, Acoustics — Requirements for the performance and calibration of reference sound sources used
for the determination of sound power levels
IEC 60942, Electroacoustics — Sound calibrators
IEC 61260-1, Electroacoustics — Octave-band and fractional-octave-band filters —Part 1: Specifications
IEC 61672-1, Electroacoustics — Sound level meters —Part 1: Specifications
3 Terms, definitions and symbols
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 3046-1, ISO 6926, IEC 61260-1,
IEC 61672-1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1.1
sound pressure
p
difference between the instantaneous pressure and the static pressure
Note 1 to entry: It is expressed in pascals (Pa).
[SOURCE: ISO 80000-8:2007, 8-9.2, modified — Note1 to entry has been added.]
3.1.2
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the square of the sound pressure (3.1.1), p, to the
square of a reference value, p
Note 1 to entry: Sound pressure level is calculated using Formula (1):
p
L =×10 lg (1)
p
p
where
p is the sound pressure;
p is the reference value, which equals 20 μPa.
Note 2 to entry: If specific frequency and time weightings, as specified in IEC 61672-1, and/or specific frequency
bands are applied, this is indicated by appropriate subscripts, e.g. L denotes the A-weighted sound pressure level.
pA
Note 3 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.2, modified — Editorial modifications have been made.]
3.1.3
time-averaged sound pressure level
L
p,T
ten times the logarithm to the base 10 of the ratio of the time average of the square of the sound pressure
(3.1.1), p, during a stated time interval of duration, T (starting at t and ending at t ), to the square of a
1 2
reference value, p
Note 1 to entry: the time-averaged sound pressure level is calculated using Formula (2):
t
2
pt()dt
∫
t
T
L =×10 lg (2)
pT,
p
where
p is the sound pressure;
p is the reference value, which equals 20 μPa;
T is a stated time interval of duration.
Note 2 to entry: In general, the subscript “T” is omitted since time-averaged sound pressure levels are necessarily
determined over a certain measurement time interval.
Note 3 to entry: Time-averaged sound pressure levels are often A-weighted, in which case they are denoted by
L , which is usually abbreviated to L .
pA,T pA
Note 4 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.3, modified — Editorial modifications have been made.]
2 © ISO 2020 – All rights reserved
3.1.4
surface time-averaged sound pressure level
L
p
mean (energy average) of the time-averaged sound pressure levels (3.1.3) over all the microphone
positions, or traverses, on the measurement surface, with the background noise correction, K , and the
environmental correction, K , applied
Note 1 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.18, modified — Editorial modifications have been made.]
3.1.5
measurement time interval
T
portion or a multiple of an operational period or operational cycle of the noise source under test for
which the time-averaged sound pressure level (3.1.3) is determined
Note 1 to entry: It is expressed in seconds (s).
[SOURCE: ISO 3744:2010, 3.5, modified — Editorial modifications have been made to Note 1 to entry.]
3.1.6
acoustic free field
sound field in a homogeneous, isotropic medium free of boundaries
Note 1 to entry: In practice, an acoustic free field is a field in which the influence of reflections at the boundaries
or other disturbing objects are negligible over the frequency range of interest.
[SOURCE: ISO 3744:2010, 3.6]
3.1.7
reflecting plane
sound- reflecting planar surface on which the noise source under test is located
[SOURCE: ISO 3744:2010, 3.8]
3.1.8
acoustic free field over a reflecting plane
acoustic free field (3.1.6) in the half-space above an infinite reflecting plane (3.1.7) in the absence of any
other obstacles
[SOURCE: ISO 3744:2010, 3.7]
3.1.9
frequency range of interest
frequency range of octave bands with nominal mid-band frequencies from 63 Hz to 8 000 Hz (including
one-third octave bands with mid-band frequencies from 50 Hz to 10 000 Hz)
Note 1 to entry: For special purposes, the frequency range can be extended or reduced, provided that the test
environment and instrument specifications are satisfactory for use over the modified frequency range. Changes
to the frequency range of interest are included in the test report.
[SOURCE: ISO 3744:2010, 3.9, modified — Frequencies have been changed.]
3.1.10
reference box
hypothetical right smallest parallelepiped terminating on one reflecting plane (3.1.7) on which the noise
source under test is located, that just encloses the source including all the significant sound radiating
components
[SOURCE: ISO 3744:2010, 3.10, modified — Test table has been deleted.]
3.1.11
measurement distance
d
distance from the reference box (3.1.10) to a parallelepiped measurement surface
[SOURCE: ISO 3744:2010, 3.12, modified — Note has been deleted.]
3.1.12
measurement surface
S
hypothetical parallelepiped surface of area on which the microphone positions are located at which the
sound pressure levels (3.1.2) are measured, enveloping the noise source under test and terminating on
the reflecting plane (3.1.7) on which the source is located
[SOURCE: ISO 3744:2010, 3.14]
3.1.13
background noise
noise from all sources other than the noise source under test
Note 1 to entry: Background noise includes contributions from airborne sound, noise from structure-borne
vibration, and electrical noise in the instrumentation.
[SOURCE: ISO 3744:2010, 3.15]
3.1.14
background noise correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.1.3)
over all the microphone positions on the measurement surface (3.1.12), to account for the influence of
background noise (3.1.13)
Note 1 to entry: The background noise correction is frequency dependent; the correction in the case of a frequency
band is denoted by K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is
1f
denoted by K .
1A
Note 2 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.16]
3.1.15
environmental correction
K
correction applied to the mean (energy average) of the time-averaged sound pressure levels (3.1.3)
over all the microphone positions on the measurement surface (3.1.12), to account for the influence of
reflected sound
Note 1 to entry: The environmental correction is frequency dependent; the correction in the case of a frequency
band is denoted by K , where f denotes the relevant mid-band frequency, and that in the case of A-weighting is
2f
denoted by K .
2A
Note 2 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.17, modified — Note 3 has been deleted.]
3.1.16
sound power
W
through a surface, product of the sound pressure (3.1.1), p, and the component of the particle velocity, u ,
n
at a point on the surface in the direction normal to the surface, integrated over that surface
Note 1 to entry: The quantity relates to the rate per time at which airborne sound energy is radiated by a source.
4 © ISO 2020 – All rights reserved
Note 2 to entry: It is expressed in watts (W).
[SOURCE: ISO 3744:2010, 3.20, modified — Symbol has been changed.]
3.1.17
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power (3.1.16) of a source, W, to a
reference value, W
Note 1 to entry: the sound power level is calculated using Formula (3):
W
L =×10 lg (3)
W
W
where
W is the sound power;
W is the reference value, which equals 1 pW.
Note 2 to entry: If a specific frequency weighting, as specified in IEC 61672-1, and/or specific frequency bands
are applied, this is indicated by appropriate subscripts, e.g. L denotes the A-weighted sound power level.
WA
Note 3 to entry: It is expressed in decibels (dB).
[SOURCE: ISO 3744:2010, 3.21, modified — Editorial modifications have been made.]
3.2 Symbols
Symbol Description Unit
2a measurement surface length m
2b measurement surface width m
c measurement surface height m
d measurement distance m
FS flywheel side —
l reference box length m
l reference box width m
l reference box height m
r size ratio —
s
• key microphone positions —
∘ additional microphone positions —
reflecting plane —
reference box —
4 Test environment
4.1 General
The test environments that are applicable for measurements in accordance with this document are as
follows:
a) a room or a flat outdoor area which is adequately isolated from background noise and which
provides an acoustic free field over a reflecting plane, or;
b) a room or a flat outdoor area which is adequately isolated from background noise and in which an
environmental correction can be applied to allow for a limited contribution from the reverberant
field to the sound pressures on the measurement surface.
Environmental conditions having an adverse effect on the microphones used for the measurements (e.g.
wind, impingement of air discharge, high or low temperatures) shall be avoided. The instructions of the
manufacturer of the measuring instrumentation regarding adverse environmental conditions shall be
followed. Particular care should be exercised to ensure that any plane does not radiate any appreciable
sound due to vibrations.
4.2 Criterion for background noise
The time-averaged sound pressure level (abbreviated as sound pressure level in the following text) of
the background noise measured and averaged over the microphone positions shall be at least 6,0 dB,
and preferably more than 15,0 dB, below the corresponding uncorrected sound pressure level of the
noise source under test when measured in the presence of this background noise.
For the measurements in frequency bands, the criteria for background noise may not be achievable in
all frequency bands, even when the background noise levels in the test room are extremely low and
well controlled. In this situation, for the measurements in frequency bands, the following steps shall be
followed to determine whether the requirements of the background noise criteria are met.
a) Calculate the data from every frequency band within the frequency range of interest to A-weighted
sound power level.
b) Delete those bands within the frequency range of interest in which the A-weighted sound power level
of the noise source under test is at least 15,0 dB below the highest A-weighted sound power level and
for which ΔL < 6,0 dB (see 8.3), then repeat the calculation of A-weighted sound power level.
pA
c) If the calculation value difference between a) and b) is less than or equal to 0,5 dB, the A-weighted
sound power level determined from the data for all bands may be considered as conforming to the
background noise criteria of this document. If the calculation value difference between a) and b) is
larger than 0,5 dB, the measurement is not valid.
4.3 Criterion for acoustic adequacy of test environment
Annex A specifies the procedures for determining the environmental correction, K .
As far as is practicable, the test environment shall be free from reflecting objects other than the
reflecting plane (the ground). The reflecting plane shall extend at least 0,5 m beyond the projection of
the measurement surface on the plane. The sound absorption coefficient of the reflecting plane shall be
less than 0,1 in the frequency range of interest.
NOTE 1 Smooth concrete or smooth sealed asphalt surface(s) can meet the requirements.
Measurements in accordance with this document are only valid when K ≤ 4,0 dB.
NOTE 2 When 4,0 < K ≤ 7,0, see ISO 6798-2. If necessary, ISO 9614 (all parts) can be used.
NOTE 3 The environmental correction, K , is assumed to be zero for measurements made in hemi-anechoic
rooms which meet the requirements of ISO 3745.
The environmental correction, K , shall be first determined without reference to frequency band data,
using one of the procedures in Annex A. Where it is decided to make measurements in frequency bands,
the relevant environmental correction K and the sound power level of the noise source L shall be
2 W
determined in each band over the frequency range of interest in accordance with A.2 or A.3. L of a
WA
noise source shall be calculated in accordance with Annex B.
6 © ISO 2020 – All rights reserved
5 Instrumentation
5.1 General
The instrumentation system, including the microphones, cables and windscreen, if used, shall meet the
requirements of IEC 61672-1, class 1, and the filters shall meet the requirements of IEC 61260-1, class 1.
5.2 Calibration
Before and after each series of measurements, a sound calibrator meeting the requirements of
IEC 60942, class 1 shall be applied to each microphone to verify the calibration of the entire measuring
system at one or more frequencies within the frequency range of interest. Without any adjustment, the
difference between the readings made before and after each series of measurements shall be less than
or equal to 0,5 dB. If this value is exceeded, the results of the series of measurements shall be discarded.
The sound calibrator, filter and the instrumentation system which meet the requirements, and the
reference sound source (RSS) that meets the requirements of ISO 6926, shall be verified at intervals in
a laboratory making calibrations traceable to appropriate standards.
Unless otherwise specified, the sound calibrator should be calibrated at intervals not exceeding 1 year,
the instrumentation system, filter and the reference sound source should be calibrated at intervals not
exceeding 2 years.
5.3 Application
To minimize the influence of observers on the noise measurements, the microphones shall be preferably
mounted on a rigid frame or stand which is not connected to the vibrating surface, the microphone shall
always be oriented in such a way that the angle of incidence of the sound waves is that for which the
microphone is calibrated and always be oriented to the centre of the tested object (the measurement
unit(s) related to the microphone position).
The sound pressure level shall be measured using an integrating sound level meter. If the sound level
meter is used to measure time-weighting sound pressure level, the time-weighting characteristic “S”
shall be used for the noise source under test operated in steady condition and the time-weighting
characteristic “F” shall be used for the noise source under test operated in non-steady condition (e.g.
engine operated in the accelerated or decelerated condition). The measured average value can be
expressed as the sound pressure level.
The period of stationary measurement for the sound pressure level shall be at least 4 s, 8 s or above
is better.
6 Installation and operation conditions
6.1 General
The way the engine under test is installed and operated has a significant influence on the sound power
radiated by a noise source. This clause specifies conditions that are intended to minimize variations in
the sound power level due to the installation and operating conditions of the noise source under test.
The engine is a multiple noise source, including the following noise sources:
— air-borne noise (this document);
— exhaust gas noise;
— intake-air noise;
— structure-borne noise.
NOTE For exhaust noise, see ISO 15619; For intake noise, see ISO/TS 19425; For structural noise, See
ISO 13332.
6.2 Installation conditions
The engine to be tested shall be installed with respect to, or driven on, the reflecting plane (the ground),
the engine shall be located at a sufficient distance from any reflecting wall(s) or the ceiling or any
reflecting object(s) so that the requirements given in 4.2, 4.3 and 7.4 are satisfied on the measurement
surface.
The engine noise radiated is affected by supporting type of engine, connection type with dynamometer
equipment, installation height etc.
If the mounting base is rigid, the engine shall be resiliently mounted on the base, the mounting base has
a sufficiently high mechanical impedance to prevent extraneous noise radiation from vibration. If the
mounting base is resilient, the engine may be rigidly mounted on the base and the natural frequency of
the mounting base shall be 22 times lower than the firing frequency under test. Otherwise, any
sound radiating from the foundation as a result of structure vibration shall be treated as extraneous
noise and minimize its effect.
The engine shall be resiliently connected with dynamometer equipment to avoid coupling with it, which
affects engine noise radiation.
The distance between the engine lowest noise radiation surface (usually is oil pan bottom) and the
reflecting plane (the ground) shall be less than or equal to 0,5 m.
6.3 Engine conditions and operation conditions
6.3.1 Engine conditions
The engine noise radiated is affected by the auxiliaries which are equipped on the engine; the condition
of engine shall meet the requirements of ISO 3046-1. Any air cleaner, exhaust silencer and cooling fan,
etc., if equipped, shall be recorded in the report. A gearbox or any driven machinery which load the
engine under test should be stated in the report. Noise radiated from any such driven machinery shall
be regarded as extraneous noise.
NOTE 1 For the determination of the sound power level of exhaust noise, see ISO 15619. For special purposes,
the test distance starts from the contour of the exhaust pipe and a number of measuring points of two (90° to
outlet) can be used although not recommended.
NOTE 2 For the determination of the sound power level of intake noise, see ISO/TS 19425.
It is essential to use equipment or non-basic auxiliaries (such as a blower for cooling) to do bench test
for some engines with specified purposes (such as motorcycles). Noise radiated from this equipment or
non-basic auxiliaries shall be regarded as extraneous noise, or this equipment or non-basic auxiliaries
shall be temporarily turned off to ensure that the engine can operate normally.
The extraneous noise is a part of background noise; appropriate steps shall be taken to reduce
extraneous noise in order to comply with 4.2. This can be done by shielding or wrapping the structure
surface with a heavy material that has low transmission capabilities in the frequency range of the
extraneous noise, and by using a muffler to reduce the aerodynamic noise (gas/liquid).
6.3.2 Operating conditions
For the noise measurement, the engine shall be operated at the ISO standard power and corresponding
rate as defined in ISO 3046-1 under the ISO standard reference conditions in a steady state. At that
time, the temperature of the oil and coolant shall be stable, the ambient and intake air temperature
shall not be higher than 45 °C.
8 © ISO 2020 – All rights reserved
Measurements can be made in accelerated/decelerated conditions and other operating conditions if
necessary, all measurements made in such conditions shall be stated in the test report.
The engine power and corresponding rate shall be measured according to the requirements of
ISO 3046-3.
7 Measurement
7.1 General
Engineering method (accuracy grade 2) is a method for determining the sound power level (A-weighted
or in frequency bands) of the noise source from sound pressure levels (A-weighted or in frequency
bands) measured on a measurement surface enveloping the noise source in an environment that
approximates to an acoustic free field over a reflecting plane, which provides a relatively complete
evaluation about the engine. This method can be used for acceptance tests and engineering measures.
NOTE 1 The aim of engineering method in measuring the sound power level is to obtain accuracy grade 2 test
results. When the correction for background noise and/or the environmental correction and/or the installation
condition and/or microphone locations cannot meet the requirements of this document, accuracy grade 3 result
of sound power level is obtained (see ISO 6798-2).
NOTE 2 If declaration is necessary, see ISO 4871.
In order to facilitate the selection of the measurement surface and the arrangement of the microphones,
the reference box and measurement distance shall first be determined for noise measurement.
The measurands include the sound pressure level of noise source under operation and the sound
pressure level of background noise when the noise source does not work.
7.2 Measurement uncertainty
The measurement uncertainty of the sound power level determined in accordance with this document
shall meet the requirements of Table 3.
Table 3 — Measurement uncertainty of sound power level (upper bound values of the standard
deviation of reproducibility)
Engineering method
Mid-band frequency
standard deviation of
reproducibility
Hz
dB
Octave bands One-third-octave bands
63 50 to 80 5,0
125 100 to 160 3,0
250 200 to 315 2,0
500 to 4 000 400 to 5 000 1,5
8 000 6 300 to 10 000 2,5
NOTE 1 The standard deviations are associated with the test conditions and procedures defined in this document,
including the methods of arrangement of microphones and the measurement procedures of environmental correction but
not with the noise source itself, i.e. variations of installation and operation conditions.
NOTE 2 For a family of noise sources, with similar size or similar sound power spectra, and/or several laboratories using
the same/similar facilities and instrumentation, the uncertainty associated with interlaboratory variability is less than the
values given in this table.
NOTE 3 The standard deviations of reproducibility include the standard deviations of repeatability; this uncertainty is
usually much smaller than the uncertainty associated with interlaboratory variability.
NOTE 4 The standard deviations are applicable to measurements on an individual noise source.
Table 3 (continued)
Engineering method
Mid-band frequency
standard deviation of
reproducibility
Hz
dB
Octave bands One-third-octave bands
A-weighted 1,5
NOTE 1 The standard deviations are associated with the test conditions and procedures defined in this document,
including the methods of arrangement of microphones and the measurement procedures of environmental correction but
not with the noise source itself, i.e. variations of installation and operation conditions.
NOTE 2 For a family of noise sources, with similar size or similar sound power spectra, and/or several laboratories using
the same/similar facilities and instrumentation, the uncertainty associated with interlaboratory variability is less than the
values given in this table.
NOTE 3 The standard deviations of reproducibility include the standard deviations of repeatability; this uncertainty is
usually much smaller than the uncertainty associated with interlaboratory variability.
NOTE 4 The standard deviations are applicable to measurements on an individual noise source.
The measurement uncertainty depends on the standard deviation of reproducibility and on the degree
of confidence that is desired. As examples, for a normal distribution of sound power levels, there is
90 % confidence that the true value of the sound power level of a source lies within the range ±1,64σ
R
of the measured value and 95 % confidence that it lies within the range ±1,96σ of the measured value.
R
NOTE For a normal distribution of sound power levels, there is 90 % confidence that the probability of
acceptance is 95 % and 95 % confidence that the probability of acceptance is 97,5 %.
7.3 Reference box
When defining the dimensions of the reference box, elements protruding from the engine which are
not significant radiators of sound energy should be disregarded. For safety reasons, the reference
parallelepiped may be made sufficiently large to include danger areas, for example, moving parts of an
otherwise stationary machine.
7.4 Measurement distance
For noise source of unfavourable acoustic conditions (e.g. there are many reflectors, the background
noise is much higher), a shorter measurement distance can be selected. For noise source satisfying the
acoustic conditions, a larger measurement distance can be selected.
The recommended measurement distance, d, is 1,0 m. The selection of measurement distance value
from the series: 0,25 m, 0,5 m, 1,0 m, 2,0 m, 4,0 m, 8,8 m takes precedence. The value may also be
selected from the following series: 0,25 m, 0,315 m, 0,4 m, …, 5,0 m, 6,3 m, 8,0 m. The distance between
the measurement surface and wall(s) and ceiling should be equal to or greater than 0,25 m.
NOTE For the criterion for position adequacy of
...
NORME ISO
INTERNATIONALE 6798-1
Première édition
2020-02
Moteurs alternatifs à combustion
interne — Mesurage du niveau de
puissance acoustique à partir de la
pression acoustique —
Partie 1:
Méthode d'expertise
Reciprocating internal combustion engines — Measurement of sound
power level using sound pressure —
Part 1: Engineering method
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes, définitions et symboles . 1
3.1 Termes et définitions . 1
3.2 Symboles . 5
4 Environnement d’essai . 6
4.1 Généralités . 6
4.2 Critère de bruit de fond . 6
4.3 Critère d’aptitude acoustique de l’environnement d’essai . 6
5 Appareillage . 7
5.1 Généralités . 7
5.2 Étalonnage . 7
5.3 Application . 7
6 Conditions d’installation et de fonctionnement . 8
6.1 Généralités . 8
6.2 Conditions de l’installation . 8
6.3 Conditions du moteur et conditions de fonctionnement . . 8
6.3.1 Conditions du moteur . 8
6.3.2 Conditions de fonctionnement . 9
7 Mesurage. 9
7.1 Généralités . 9
7.2 Incertitude de mesure . 9
7.3 Parallélépipède de référence .10
7.4 Distance de mesurage .10
7.5 Surface et aire de mesurage .11
7.6 Positions des microphones .11
7.7 Critère d’aptitude de la position des microphones .14
7.7.1 Généralités .14
7.7.2 Réduction des positions des microphones .14
8 Calcul .15
8.1 Généralités .15
8.2 Calcul de l’écart-type des niveaux de pression acoustique moyens .15
8.3 Calcul du niveau de puissance acoustique .15
8.3.1 Niveaux de pression acoustique surfacique temporels moyens mesurés .15
8.3.2 Corrections de bruit de fond .16
8.3.3 Corrections environnementales .16
8.3.4 Niveau de pression acoustique surfacique temporel moyen .16
8.3.5 Niveau de puissance acoustique .17
9 Informations à consigner .17
10 Rapport d’essai .18
Annexe A (normative) Méthodes de qualification de l’environnement acoustique .19
Annexe B (normative) Calcul des niveaux de puissance acoustique pondérés A à partir des
niveaux par bande de fréquences .22
Annexe C (normative) Niveau de puissance acoustique dans les conditions météorologiques
de référence .24
Bibliographie .26

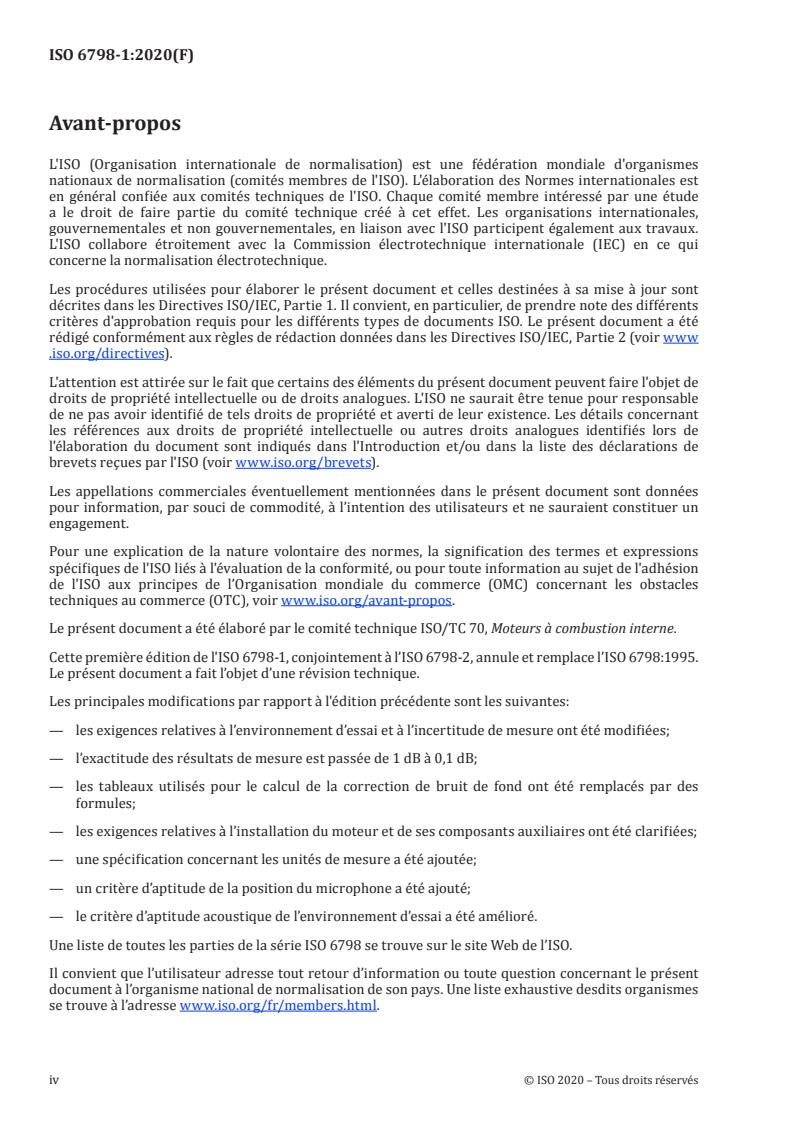

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 70, Moteurs à combustion interne.
Cette première édition de l'ISO 6798-1, conjointement à l’ISO 6798-2, annule et remplace l’ISO 6798:1995.
Le présent document a fait l’objet d’une révision technique.
Les principales modifications par rapport à l'édition précédente sont les suivantes:
— les exigences relatives à l’environnement d’essai et à l’incertitude de mesure ont été modifiées;
— l’exactitude des résultats de mesure est passée de 1 dB à 0,1 dB;
— les tableaux utilisés pour le calcul de la correction de bruit de fond ont été remplacés par des
formules;
— les exigences relatives à l’installation du moteur et de ses composants auxiliaires ont été clarifiées;
— une spécification concernant les unités de mesure a été ajoutée;
— un critère d’aptitude de la position du microphone a été ajouté;
— le critère d’aptitude acoustique de l’environnement d’essai a été amélioré.
Une liste de toutes les parties de la série ISO 6798 se trouve sur le site Web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
Introduction
La série ISO 6798 peut être utilisée pour calculer le niveau de puissance acoustique en utilisant le niveau
de pression acoustique sur une surface de mesurage enveloppant une source sonore.
Le résultat du mesurage du niveau de puissance acoustique n’a aucun rapport avec l’environnement
d’essai ni avec les conditions d’installation de la source sonore, qui constitue l’une des principales
raisons motivant l’utilisation du niveau de puissance acoustique pour caractériser le rayonnement
sonore de différents types de machines et équipements.
Le niveau de puissance acoustique présente diverses applications:
— indication du bruit émis par des machines dans les conditions spécifiées;
— validation de la valeur indiquée d’un bruit;
— comparaison du bruit émis par des machines de différents types et de toutes tailles;
— comparaison avec la valeur limite de bruit spécifiée dans le contrat de vente ou dans la spécification;
— réalisation de mesures d’expertise visant à réduire le bruit émis par des machines (généralement, le
niveau de puissance acoustique par bande de fréquences est nécessaire);
— prédiction du niveau de pression acoustique dans la position indiquée.
Le Tableau 1 fournit les méthodes de mesure pour la détermination du niveau de puissance acoustique
de deux types de classe de précision. Ces méthodes de mesure s’appliquent au mesurage réalisé sur
la surface enveloppante conformément à la série des ISO 6798. Le résultat de mesurage du niveau de
puissance acoustique est arrondi à 0,1 dB près. La méthode donnée dans le présent document permet
de déterminer le niveau de puissance acoustique pondéré A et par bande de fréquence, et donne une
précision de résultat de classe 2. Le niveau de puissance acoustique pondéré A peut également être
calculé à partir des niveaux de puissance acoustique par bande de fréquences, mais le résultat obtenu
à partir des données de bande de fréquences peut être différent de celui calculé d’après les niveaux de
puissance acoustique pondérés A.
Le Tableau 2 indique l’incertitude de mesure du niveau de puissance acoustique (les valeurs limites
supérieures de l’écart-type de reproductibilité). Les écarts-types indiqués dans le Tableau 2
représentent l’effet global de l’incertitude de mesure, mais ils n’incluent pas les variations du niveau de
puissance acoustique dues aux conditions d’installation et d’exploitation de la source de bruit.
Dans le cadre de la réduction du bruit des moteurs alternatifs à combustion interne, il convient que
les parties prenantes concernées (fabricants, installateurs et utilisateurs) communiquent efficacement
sur les informations acoustiques obtenues par mesurage. Pour produire une valeur acoustique sans
équivoque, le résultat de mesurage est valide lorsqu’il est obtenu dans les conditions de mesurages
spécifiées, en utilisant l’instrumentation et la méthode de mesure spécifiées dans le présent document.
La série des ISO 6798 peut être utilisée en fonction de l’objectif du mesurage du bruit et des conditions
de mesurage.
Tableau 1 — Comment la série ISO 6798 détermine le niveau de puissance acoustique à partir
de la pression acoustique
ISO 6798-1 ISO 6798-2
Paramètres Méthode d’expertise Méthode de contrôle
Classe de précision 2 Classe de précision 3
Normes internationales citées en
ISO 3744 ISO 3746
référence
Conditions approchant celles
Champ acoustique sur plan
Environnement d’essai du champ libre sur plan
réfléchissant
réfléchissant
Volume de la source de bruit Illimitée, selon l’environnement d’essai
ΔL ≥ 6,0 dB ΔL ≥ 3,0 dB
p pA
a
Critère de bruit de fond
K ≤ 1,3 dB K ≤ 3,0 dB
1 1A
Critère d’aptitude acoustique
K ≤ 4,0 dB K ≤ 7,0 dB
b 2 2A
de l’environnement d’essai
Critère d’aptitude de la
' '
sL ≤1 dB sL ≤ 2 dB
() ()
c
pAm pAm
position du microphone
d
Instrumentation
Classe 1/classe 1/classe 1 Classe 2/classe 2/classe 1
Sonomètre/filtre/calibreur acoustique
Pondéré A ou bandes de
Niveau de puissance acoustique acquis Pondéré A
fréquences
Essai de réception du niveau de
Essai comparatif des niveaux
Application puissance acoustique; prise de
de puissance acoustique
mesures d’expertise
a
Pour la différence de niveau de pression acoustique, ΔL , et la correction de bruit de fond, K , voir 8.3.2.
pA 1A
b
Pour la correction d’environnement, K , voir 8.3.3.
2A
'
c
Pour l’écart-type, sL , voir 7.7.
()
pAm
d
Pour les exigences relatives à l’instrumentation, voir Article 5.
Tableau 2 — Incertitude de mesure du niveau de puissance acoustique
(valeurs limites supérieures de l’écart-type de reproductibilité)
Fréquence médiane
ISO 6798-1 ISO 6798-2
écart-type de écart-type de
Hz
reproductibilité reproductibilité
Bandes d’un tiers
Bandes d’octave
dB dB
d’octave
63 50 à 80 5,0
125 100 à 160 3,0
250 200 à 315 2,0
—
500 400 à 630 1,5
1 000 à 4 000 800 à 5 000 1,5
8 000 6 300 à 10 000 2,5
Pondéré A 1,5 3,0
vi © ISO 2020 – Tous droits réservés
NORME INTERNATIONALE ISO 6798-1:2020(F)
Moteurs alternatifs à combustion interne — Mesurage du
niveau de puissance acoustique à partir de la pression
acoustique —
Partie 1:
Méthode d'expertise
1 Domaine d’application
Le présent document spécifie la méthode d'ingénierie, qui est la méthode de mesure du niveau de
puissance acoustique des moteurs alternatifs à combustion interne.
Il s’applique à tous les moteurs alternatifs à combustion interne entrant dans le domaine d’application
de l’ISO 3046-1 ainsi qu’aux autres moteurs à combustion interne pour lesquels il n’existe aucune Norme
internationale appropriée.
NOTE Dans le présent document, les moteurs à combustion interne alternatifs sont appelés moteurs, sauf
indication contraire
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 3046-1, Moteurs alternatifs à combustion interne — Performances — Partie 1: Déclaration de la
puissance et de la consommation de carburant et d'huile de lubrification, et méthodes d'essai — Exigences
supplémentaires pour les moteurs d'usage général
ISO 3046-3, Moteurs alternatifs à combustion interne — Performances — Partie 3: Mesurages pour les essais
ISO 6926, Acoustique — Prescriptions relatives aux performances et à l'étalonnage des sources sonores de
référence pour la détermination des niveaux de puissance acoustique
IEC 60942, Électroacoustique — Calibreurs acoustiques
IEC 61260-1, Électroacoustique — Filtres de bande d’octave et de bande de fraction d’octave— Partie 1:
Spécifications
IEC 61672-1, Électroacoustique — Sonomètres — Partie 1: Spécifications
3 Termes, définitions et symboles
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 3046-1, l'ISO 6926,
l’IEC 61260-1, l’IEC 61672-1 ainsi que les suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1.1
pression acoustique
p
différence entre la pression instantanée et la pression statique
Note 1 à l'article: Elle est exprimée en pascals (Pa).
[SOURCE: ISO 80000-8:2007, 8-9.2, modifiée — Note1 à l'article a été ajoutée.]
3.1.2
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique (3.1.1), p, au carré d’une
valeur de référence, p
Note 1 à l'article: Le niveau de pression acoustique est calculé à l'aide de la Formule (1):
p
L =×10 lg (1)
p
p
0
p est la pression acoustique;
p est la valeur de référence, qui est égale à 20 μPa.
Note 2 à l'article: Si des pondérations fréquentielles et temporelles telles que celles définies dans l’IEC 61672-1
et/ou des bandes de fréquences spécifiques sont appliquées, cela est indiqué au moyen d’indices appropriés; par
exemple, L désigne le niveau de pression acoustique pondéré A.
pA
Note 3 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.2, modifiée —Des modifications rédactionnelles ont été apportées.]
3.1.3
niveau de pression acoustique temporel moyen
L
p,T
dix fois le logarithme décimal du rapport de la moyenne dans le temps du carré de la pression acoustique,
p, (3.1.1) pendant un intervalle de temps déterminé d’une durée T (commençant à t et finissant à t ), au
1 2
carré de la valeur de référence, p
Note 1 à l'article: Le niveau de pression acoustique moyen dans le temps est calculé en utilisant la Formule (2):
t
2
pt dt
()
∫
t
T
L =×10 lg (2)
pT,
p
où
p est la pression acoustique;
p est la valeur de référence, qui est égale à 20 μPa;
T est un intervalle de temps de durée déterminée.
2 © ISO 2020 – Tous droits réservés
Note 2 à l'article: En général, l’indice «T» est omis, car les niveaux de pression acoustique temporels moyens sont
nécessairement déterminés sur une certaine durée de mesurage.
Note 3 à l'article: Les niveaux de pression acoustique temporels moyens sont souvent pondérés A, auquel cas ils
sont notés L , qui est généralement abrégé en L .
pA,T pA
Note 4 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.3, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.4
niveau de pression acoustique surfacique temporel moyen
L
p
moyenne (moyenne énergétique) des niveaux de pression acoustique temporels moyens (3.1.3) sur
l’ensemble des positions de microphone ou des trajets microphoniques sur la surface de mesurage, à
laquelle ont été appliquées la correction de bruit de fond, K , et la correction d’environnement, K
1 2
Note 1 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.18, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.5
durée de mesure
T
fraction ou multiple d’une phase ou d’un cycle de fonctionnement de la source de bruit en essai sur
lequel le niveau de pression acoustique temporel moyen (3.1.3) est déterminé
Note 1 à l'article: Elle est exprimée en secondes (s).
[SOURCE: ISO 3744:2010, 3.5, modifiée — Des modifications rédactionnelles ont été effectuées.]
3.1.6
champ acoustique libre
champ acoustique qui s’établit dans un milieu homogène, isotrope et illimité
Note 1 à l'article: En pratique, un champ acoustique libre est un champ dans lequel les réflexions par les limites et
autres objets perturbateurs ont une influence négligeable dans le domaine de fréquences représentatif.
[SOURCE: ISO 3744:2010, 3.6]
3.1.7
plan réfléchissant
surface plane réfléchissant le son, sur laquelle est située la source de bruit en essai
[SOURCE: ISO 3744:2010, 3.8]
3.1.8
champ libre sur plan réfléchissant
champ acoustique libre (3.1.6) qui s’établit dans le demi-espace situé au-dessus d’un plan réfléchissant
(3.1.7) de dimensions infinies en l’absence de tout autre obstacle
[SOURCE: ISO 3744:2010, 3.7]
3.1.9
domaine de fréquences représentatif
domaine de fréquences des bandes d’octave de fréquences médianes comprises entre 63 Hz et 8 000 Hz
(comprenant les bandes d’un tiers d’octave de fréquences médianes comprises entre 50 Hz et 10 000 Hz)
Note 1 à l'article: Pour des applications spéciales, le domaine de fréquences peut être étendu ou réduit, sous
réserve que les spécifications relatives à l’environnement et aux instruments d’essai soient satisfaisantes pour
une utilisation dans le domaine modifié. Les modifications apportées au domaine de fréquences représentatif
sont clairement indiquées dans le rapport d’essai.
[SOURCE: ISO 3744:2010, 3.9, modifiée — Les fréquences ont été modifiées.]
3.1.10
parallélépipède de référence
parallélépipède rectangle fictif le plus petit limité par un plan réfléchissant (3.1.7) sur lequel est placée
la source de bruit en essai, qui entoure la source au plus près, y compris tout élément à rayonnement
acoustique significatif
[SOURCE: ISO 3744:2010, 3.10, modifiée — Le tableau d'essai a été supprimé.]
3.1.11
distance de mesurage
d
distance séparant le parallélépipède de référence (3.1.10) d’une surface de mesure parallélépipédique
[SOURCE: ISO 3744:2010, 3.12, modifiée — La note a été supprimée.]
3.1.12
surface de mesurage
surface parallélépipédique fictive, d’aire S, entourant la source de bruit en essai et sur laquelle sont
situées les positions microphoniques où les niveaux de pression acoustique (3.1.2) sont mesurés; elle est
limitée par le plan réfléchissant (3.1.7) sur lequel est placée la source
[SOURCE: ISO 3744:2010, 3.14]
3.1.13
bruit de fond
bruit émis par l’ensemble des sources autres que la source de bruit en essai
Note 1 à l'article: Le bruit de fond inclut différentes composantes: bruit aérien, bruit émis par des vibrations de
structure et bruit électrique des instruments de mesure.
[SOURCE: ISO 3744:2010, 3.15]
3.1.14
correction de bruit de fond
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.1.3) sur l’ensemble des positions de microphone sur la surface de mesure (3.1.12)pour tenir
compte de l’influence du bruit de fond (3.1.13)
Note 1 à l'article: La correction de bruit de fond est fonction de la fréquence; la correction dans le cas d’une bande
de fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas d’une
1f 1A
pondération A.
Note 2 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.16]
3.1.15
correction d’environnement
K
correction appliquée à la moyenne (moyenne énergétique) des niveaux de pression acoustique temporels
moyens (3.1.3) sur l’ensemble des positions de microphone sur la surface de mesurage (3.1.12) pour tenir
compte de l’influence de la réflexion acoustique
Note 1 à l'article: La correction d’environnement est fonction de la fréquence; la correction dans le cas d’une
bande de fréquences est notée K , où f est la fréquence médiane correspondante, et elle est notée K dans le cas
2f 2A
d’une pondération A.
Note 2 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.17, modifiée — La note 3 a été supprimée]
4 © ISO 2020 – Tous droits réservés
3.1.16
puissance acoustique
W
à travers une surface, produit de la pression acoustique (3.1.1), p, et de la composante de la vitesse
particulaire, u , en un point de la surface dans la direction normale à celle-ci, intégré sur cette surface
n
Note 1 à l'article: Cette grandeur représente l’énergie sonore aérienne rayonnée par une source par unité de temps.
Note 2 à l'article: Elle est exprimée en watts (W).
[SOURCE: ISO 3744:2010, 3.20, modifiée — Les symboles ont été modifiés]
3.1.17
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique (3.1.16) d’une source, W, à une
valeur de référence, W
Note 1 à l'article: le niveau de puissance acoustique est calculé à l'aide de la Formule (3):
W
L =×10 lg (3)
W
W
0
où
W est la puissance acoustique;
W est la valeur de référence, qui est égale à 1 pW.
Note 2 à l'article: Si une pondération fréquentielle spécifique telle que définie dans l’IEC 61672-1 et/ou des bandes
de fréquences spécifiques sont utilisées, cela est indiqué au moyen d’indices appropriés; par exemple, L indique
WA
le niveau de puissance acoustique pondéré A.
Note 3 à l'article: Il est exprimé en décibels (dB).
[SOURCE: ISO 3744:2010, 3.21, modifiée — Des modifications rédactionnelles ont été effectuées]
3.2 Symboles
Symbole Description Unité
2a longueur de la surface de mesure m
2b largeur de la surface de mesure m
c hauteur de la surface de mesure m
FS côté volant —
d distance de mesure m
l longueur du parallélépipède de référence m
l largeur du parallélépipède de référence m
l hauteur du parallélépipède de référence m
r rapport de taille —
s
• positions clés du microphone —
∘ positions supplémentaires du microphone —
plan réfléchissant —
parallélépipède de référence —
4 Environnement d’essai
4.1 Généralités
Les environnements d’essai qui sont applicables aux mesurages conformément au présent document
sont les suivants:
a) une salle de laboratoire ou une surface plane en plein air convenablement isolée du bruit de fond et
qui fournit un champ acoustique libre sur plan réfléchissant; ou
b) une salle ou une surface plane en plein air convenablement isolée du bruit de fond et à laquelle une
correction d’environnement peut être appliquée pour tenir compte d’une contribution limitée du
champ réverbéré aux pressions acoustiques sur la surface de mesurage.
Les conditions d’environnement ayant un effet défavorable sur les microphones utilisés pour les
mesurages (par exemple, vent, échappements gazeux, températures très élevées ou très basses) doivent
être évitées. Les instructions du constructeur relatives à l’utilisation des instruments de mesure dans
des conditions d’environnement défavorables doivent être suivies. Il convient de veiller particulièrement
à ce qu'aucun plan ne rayonne aucun son appréciable provoqué par des vibrations.
4.2 Critère de bruit de fond
Le niveau de pression acoustique temporel moyen (désigné plus simplement par «niveau de pression
acoustique» dans la suite du présent document) du bruit de fond mesuré et moyenné sur les positions
de microphone doit être au moins de 6,0 dB, et de préférence de plus de 15,0 dB, en dessous du niveau
de pression acoustique temporel moyen non corrigé de la source de bruit soumise à essai lorsqu’elle est
mesurée en présence de ce bruit de fond.
Pour les mesurages par bandes de fréquences, il peut être difficile de satisfaire aux critères de bruit de
fond dans toutes les bandes de fréquences, même si les niveaux de bruit de fond dans la salle d’essai sont
extrêmement faibles et bien contrôlés. Dans cette situation, procéder de la manière suivante pour les
mesurages par bandes de fréquences afin de déterminer si les critères de bruit de fond sont satisfaits.
a) Calculer les données de chaque bande de fréquences dans le domaine de fréquences représentatif
au niveau de puissance acoustique pondéré A.
b) Supprimer, dans le domaine de fréquences représentatif, les bandes de fréquences pour lesquelles
le niveau de puissance acoustique pondéré A de la source de bruit soumise à essai est d’au moins
15 dB en dessous du plus haut niveau de puissance acoustique pondéré A et pour lesquelles
ΔL < 6,0 dB (voir 8.3), puis répéter le calcul du niveau de puissance acoustique pondéré A.
p
c) Si la différence entre les valeurs de calcul a) et b) est inférieure ou égal à 0,5 dB, soit le niveau
de puissance acoustique pondéré A déterminé à l’aide des données de toutes les bandes peut être
considéré comme conforme aux critères de bruit de fond du présent document. Si la différence
entre a) et b) est supérieure à 0,5 dB, la mesure n'est pas valable.
4.3 Critère d’aptitude acoustique de l’environnement d’essai
L’Annexe A spécifie les procédures de détermination de la correction d’environnement, K .
Dans la mesure du possible, l’environnement d’essai ne doit contenir aucun objet réfléchissant autre que
le plan réfléchissant (le sol). Le plan réfléchissant doit s’étendre au moins 0,5 m au-delà de la projection
de la surface de mesurage sur le plan. Le coefficient d’absorption acoustique du plan réfléchissant doit
être inférieur à 0,1 dans le domaine de fréquences représentatif.
NOTE 1 Les surfaces lisses en béton ou en asphalte à pores fermés peuvent satisfaire à ces exigences.
Les mesurages réalisés conformément au présent document ne sont valides que lorsque K2A ≤ 4,0 dB.
NOTE 2 Si 4,0 < K ≤ 7,0, voir l’ISO 6798-2. Si nécessaire, l’ISO 9614 (toutes les parties) peut être utilisée.
6 © ISO 2020 – Tous droits réservés
NOTE 3 La correction d’environnement, K , est supposée égale à zéro pour les mesurages effectués dans des
salles semi-anéchoïques qui satisfont aux exigences de l’ISO 3745.
La correction d’environnement, K , doit être déterminée tout d’abord sans référence aux données par
bandes de fréquences, à l’aide de l’une des méthodes de l’Annexe A. Lorsqu’il est décidé d’effectuer les
mesurages par bandes de fréquences, les corrections d’environnement respectives K et le niveau de
puissance acoustique de la source de bruit L doivent être déterminés dans chaque bande du domaine
W
de fréquences représentatif conformément à A.2 ou à A.3. La valeur L d’une source de bruit doit être
WA
calculée conformément à l’Annexe B.
5 Appareillage
5.1 Généralités
L’appareillage, microphones, câbles et écran antivent (le cas échéant) inclus, doit satisfaire aux exigences
des appareils de classe 1 selon l’IEC 61672-1. Les filtres utilisés doivent satisfaire aux exigences des
appareils de classe 1 selon l’IEC 61260-1.
5.2 Étalonnage
Avant et après chaque série de mesurages, un calibreur acoustique de précision conforme à la classe 1
selon l’IEC 60942 doit être appliqué à chaque microphone afin de contrôler l’étalonnage de l’ensemble de
la chaîne de mesure, à une ou plusieurs fréquences prises dans le domaine de fréquences représentatif.
Sans aucun ajustement, la différence entre les lectures au début et à la fin de chaque série de mesurages
doit être inférieure ou égale à 0,5 dB. Si la différence dépasse 0,5 dB, les résultats de la série de
mesurages doivent être rejetés.
Le calibreur acoustique, le filtre et l’appareillage qui satisfont aux exigences, de même que la conformité
de la source sonore de référence avec les exigences de l’ISO 6926 doivent être vérifiés périodiquement
dans un laboratoire effectuant des étalonnages traçables conformément aux normes appropriées.
Sauf spécification contraire, il convient que le calibreur acoustique soit étalonné au moins 1 fois par an
et que l’appareillage, le filtre et la source sonore de référence soient étalonnés au moins tous les 2 ans.
5.3 Application
Pour réduire autant que possible l’influence des observateurs sur les mesurages du bruit, les microphones
doivent de préférence être montés sur un châssis ou un support rigide qui n’est pas en contact avec la
surface vibrante. Le microphone doit toujours être orienté de sorte que l’angle d’incidence des ondes
acoustiques corresponde à celui pour lequel le microphone est étalonné, et doit toujours être orienté
vers le centre de l’objet soumis à essai (l’unité de mesurage en lien avec les positions des microphones).
Le niveau de pression acoustique doit être mesuré à l’aide d’un sonomètre intégrateur. Si le sonomètre
est utilisé pour mesurer le niveau de pression acoustique à pondération temporelle, la caractéristique
de pondération temporelle «S» doit être utilisée pour la source de bruit soumise à essai fonctionnant en
conditions stables, et la caractéristique de pondération temporelle «F» doit être utilisée pour la source
de bruit soumise à essai lorsqu’elle ne fonctionne pas en conditions stables (par exemple, dans le cas
d’un moteur fonctionnant en mode d’accélération ou de décélération). La valeur moyenne mesurée peut
être exprimée en tant que niveau de pression acoustique.
La durée du mesurage fixe du niveau de pression acoustique doit être d’au moins 4 s, bien que 8 s de
plus soient idéales.
6 Conditions d’installation et de fonctionnement
6.1 Généralités
Les conditions d’installation et de fonctionnement du moteur soumis à essai ont une influence notable
sur la puissance acoustique émise par une source de bruit. Le présent article spécifie les conditions
qui permettent de réduire les variations de niveau de puissance acoustique liées aux conditions
d’installation et de fonctionnement de la source de bruit soumise à essai.
Le moteur est une source de multiples émissions sonores, notamment:
— le bruit aérien (le présent document);
— le bruit du gaz d’échappement;
— le bruit à l’aspiration d’air;
— le bruit de structure.
NOTE Pour le bruit d’échappement, voir l’ISO 15619; pour le bruit à l’aspiration, voir l’ISO/TS 19425; pour le
bruit de structure, voir l’ISO 13332.
6.2 Conditions de l’installation
Le moteur soumis à essai doit être installé par rapport au plan réfléchissant (le sol) ou déplacé sur
ce même plan. Il doit être positionné à une distance suffisante de toute(s) paroi(s) ou du plafond
réfléchissant ou de tout(s) objet(s) réfléchissant(s) pour que les exigences définies en 4.2, 4.3 et 7.4
soient satisfaites sur la surface de mesurage.
Le bruit émis par le moteur est influencé par le type de support du moteur, par le type de connexion
avec les dynamomètres, par la hauteur d’installation, etc.
Dans le cas d’une base de montage rigide, il convient de privilégier un montage élastique pour monter le
moteur sur la base; la base de montage présente une impédance mécanique suffisamment élevée pour
empêcher le rayonnement de bruits parasites provoqué par des vibrations. Si la base de montage est
élastique, un montage rigide peut être utilisé, auquel cas la fréquence propre de la base de montage doit
être 22 fois inférieure à la fréquence d’allumage soumise à essai. Sinon, toute émission sonore émise
par la fondation sous l’effet des vibrations de structure doit être traitée comme un bruit parasite et ses
effets être limités autant que possible.
Le moteur doit être raccordé aux dynamomètres par un montage élastique pour éviter tout phénomène
de couplage qui affecterait le rayonnement sonore du moteur.
La distance entre la plus basse surface de rayonnement sonore du moteur (généralement, le fond du
carter à huile) et le plan réfléchissant (le sol) doit être inférieure ou égale à 0,5 m.
6.3 Conditions du moteur et conditions de fonctionnement
6.3.1 Conditions du moteur
Le bruit émis par le moteur est affecté par les équipements auxiliaires du moteur; les conditions du
moteur doivent être conformes aux exigences de l’ISO 3046-1. La présence éventuelle d’un épurateur,
d’un silencieux d’échappement, d’un ventilateur de refroidissement, etc., doit être consignée dans
le rapport. Il convient d’indiquer dans le rapport si le moteur soumis à essai est équipé d’une boîte
d’engrenages ou d’un mécanisme entraîné. Le bruit rayonné par de tels mécanismes entraînés doit être
considéré comme un bruit parasite.
NOTE 1 Pour la détermination du niveau de puissance acoustique du bruit d’échappement, voir l’ISO 15619.
Dans des applications particulières, la distance d’essai commence au niveau du contour du tuyau d’échappement
et deux points de mesurage (à 90° de la sortie) peuvent aussi être utilisés, bien que non recommandés.
8 © ISO 2020 – Tous droits réservés
NOTE 2 Pour la détermination du niveau de puissance acoustique du bruit à l’aspiration, voir l’ISO/TS 19425.
Certains moteurs spéciaux (tels que des moteurs de motocyclettes) imposent d’utiliser des équipements
ou des dispositifs auxiliaires non essentiels (par exemple, une soufflante pour le refroidissement) pour
les essais au banc. Le bruit émis par ces équipements ou dispositifs non essentiels doit être considéré
comme un bruit parasite. Sinon, désactiver temporairement ces équipements et dispositifs non
essentiels, qui doivent être temporairement arrêté pour assurer le fonctionnement normal du moteur.
Le bruit parasite fait partie du bruit de fond; des mesures appropriées doivent être prises pour réduire
le bruit parasite afin de se conformer aux exigences du 4.2. Cela peut être effectué en protégeant ou
en enveloppant la surface de structure à l’aide d’un matériau lourd ayant de faibles propriétés de
transmission pour la gamme de fréquences du bruit parasite, et en utilisant un silencieux pour réduire
le bruit aérodynamique (gaz/liquide).
6.3.2 Conditions de fonctionnement
Pour le mesurage du bruit, le moteur doit fonctionner à la puissance ISO normalisée et à la vitesse
correspondante, telles que définies dans l’ISO 3046-1 dans les conditions normales de référence ISO en
régime établi. Pendant cette phase, la température de l’huile et du liquide de refroidissement doit être
stable et la température de l’air d’admission ne doit pas dépasser 45 °C.
Les mesurages peuvent être réalisés dans des conditions d’accélération/décélération ainsi que dans
d’autres conditions de fonctionnement, si cela est nécessaire. Tous les mesurages effectués dans ces
conditions doivent être précisés dans le rapport d’essai.
La puissance du moteur et la vitesse correspondante doivent être mesurées conformément aux
exigences de l’ISO 3046-3.
7 Mesurage
7.1 Généralités
La méthode d’expertise (classe de précision 2) est une méthode utilisée pour déterminer le niveau de
puissance acoustique (pondéré A ou par bandes de fréquences) de la source de bruit à partir des niveaux
de pression acoustique (pondérés A ou par bandes de fréquences) mesurés sur une surface de mesurage
enveloppant la source de bruit, dans un environnement approchant un champ acoustique libre sur un
plan réfléchissant, lequel permet d’évaluer le moteur d’une manière relativement exhaustive. Cette
méthode peut être utilisée pour les essais de réception et les mesurages d’expertise.
NOTE 1 L’objectif de la méthode d’expertise pour le mesurage du niveau de puissance acoustique est d’obtenir
des résultats d’essai correspondant à la classe de précision 2. Lorsque la correction du bruit de fond et/ou la
correction d’environnement et/ou les conditions d’installation et/ou les emplacements des microphones ne
peuvent satisfaire aux exigences du présent document, le résultat du niveau de puissance acoustique obtenu
correspond à la classe de précision 3 (voir l’ISO 6798-2).
NOTE 2 Si une déclaration est nécessaire, voir l’ISO 4871.
Afin de faciliter le choix de la surface de mesurage et de la disposition des microphones, le parallélépipède
de référence et la distance de mesurage du bruit doivent être déterminés en premier lieu.
Les résultats de mesurage englobent le niveau de pression acoustique de la source de
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
