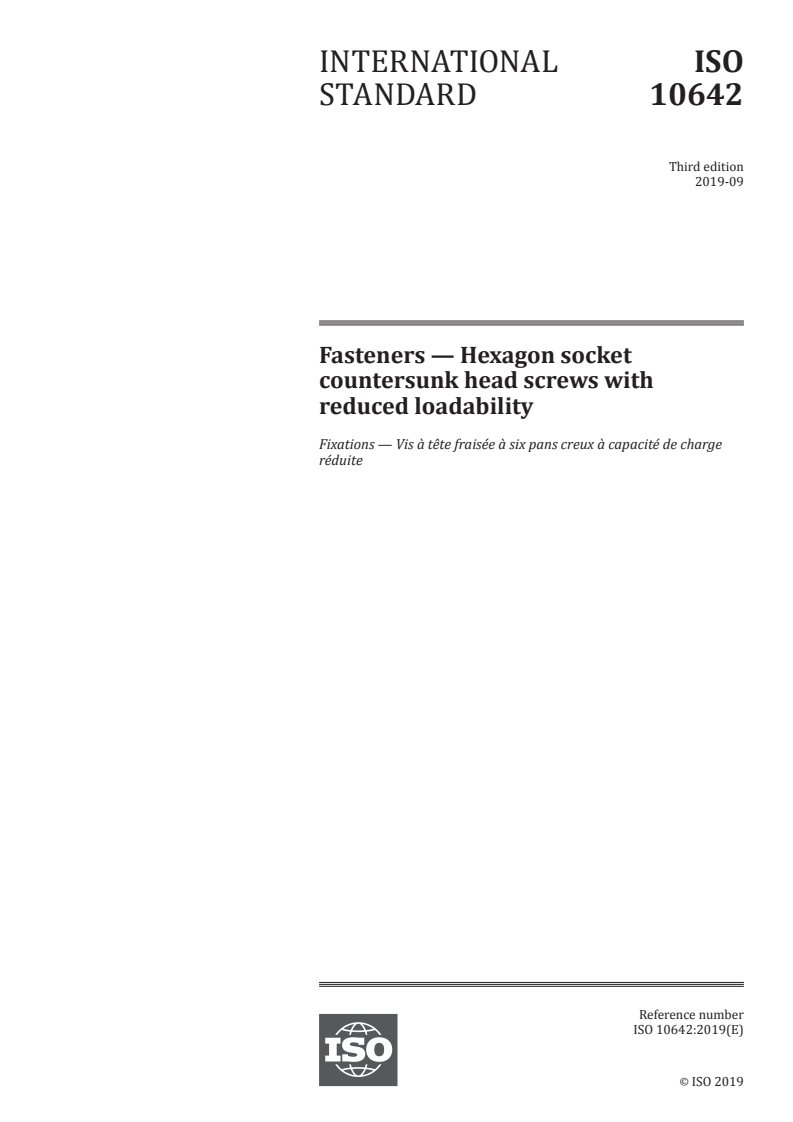

ISO 10642:2019

INTERNATIONAL ISO
STANDARD 10642
Third edition
2019-09
Fasteners — Hexagon socket
countersunk head screws with
reduced loadability
Fixations — Vis à tête fraisée à six pans creux à capacité de charge
réduite
Reference number
©
ISO 2019
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

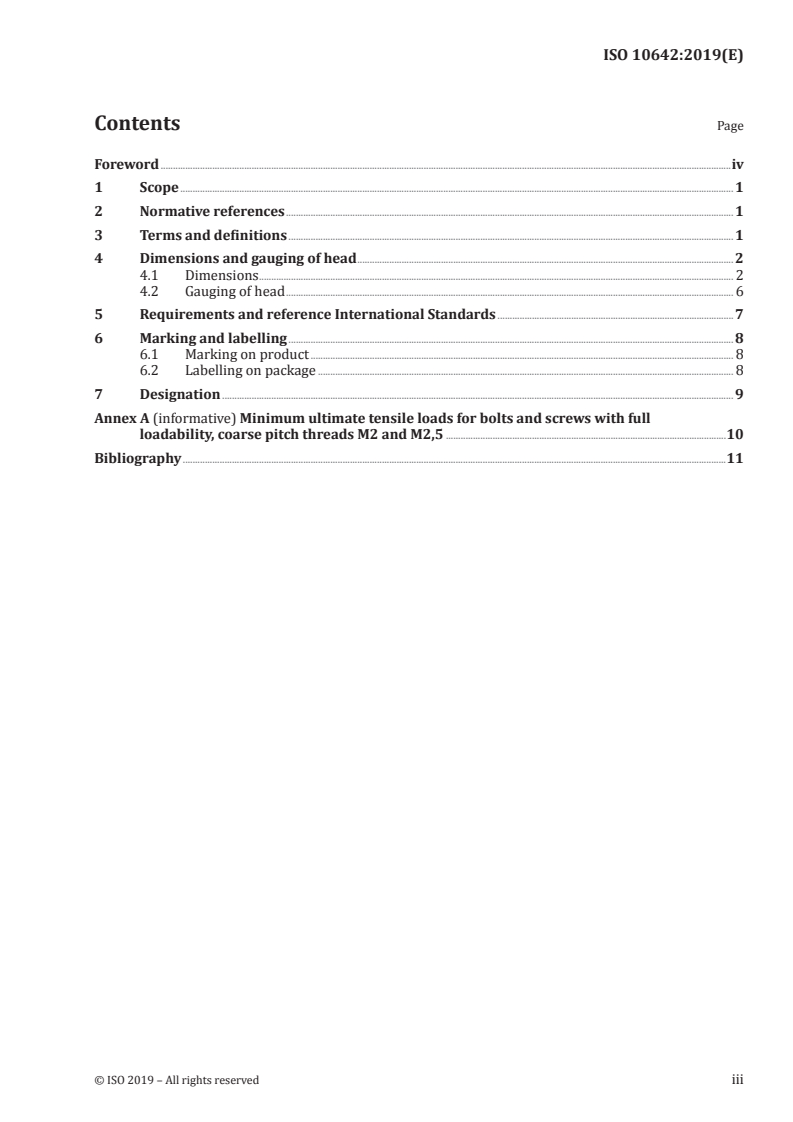

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Dimensions and gauging of head . 2
4.1 Dimensions . 2
4.2 Gauging of head . 6
5 Requirements and reference International Standards . 7
6 Marking and labelling . 8
6.1 Marking on product . 8
6.2 Labelling on package . 8
7 Designation . 9
Annex A (informative) Minimum ultimate tensile loads for bolts and screws with full
loadability, coarse pitch threads M2 and M2,5 .10
Bibliography .11

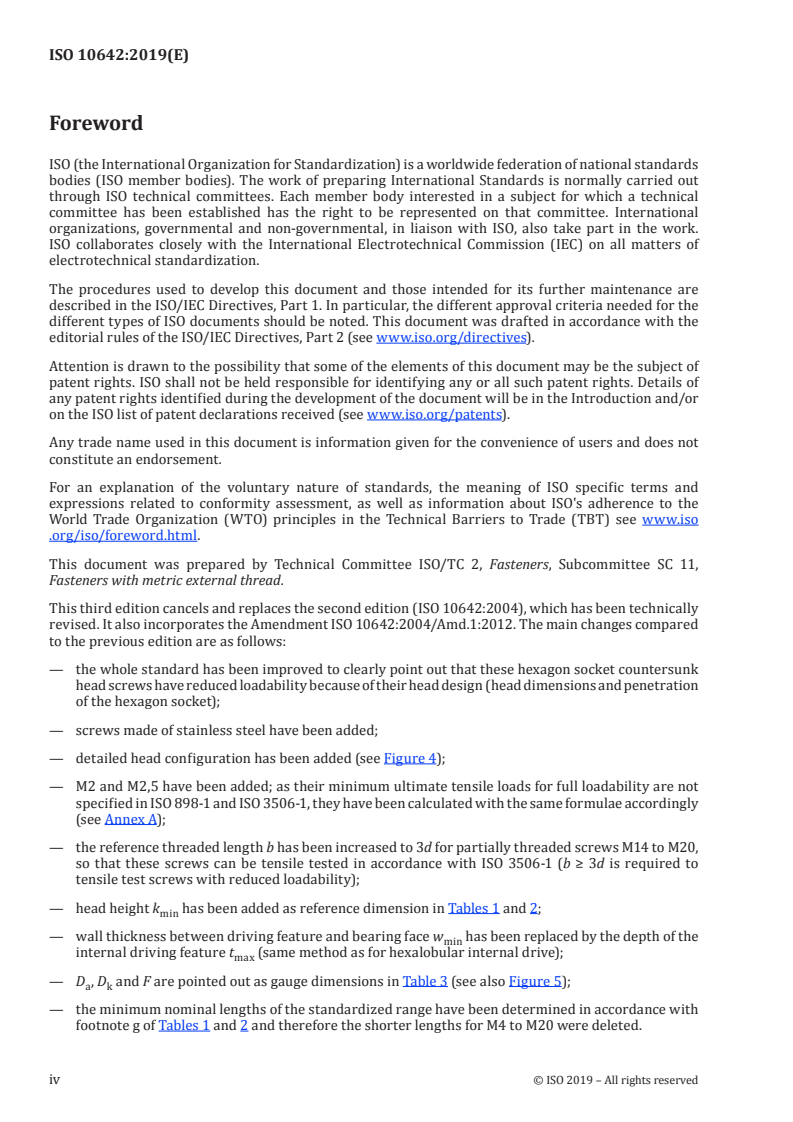

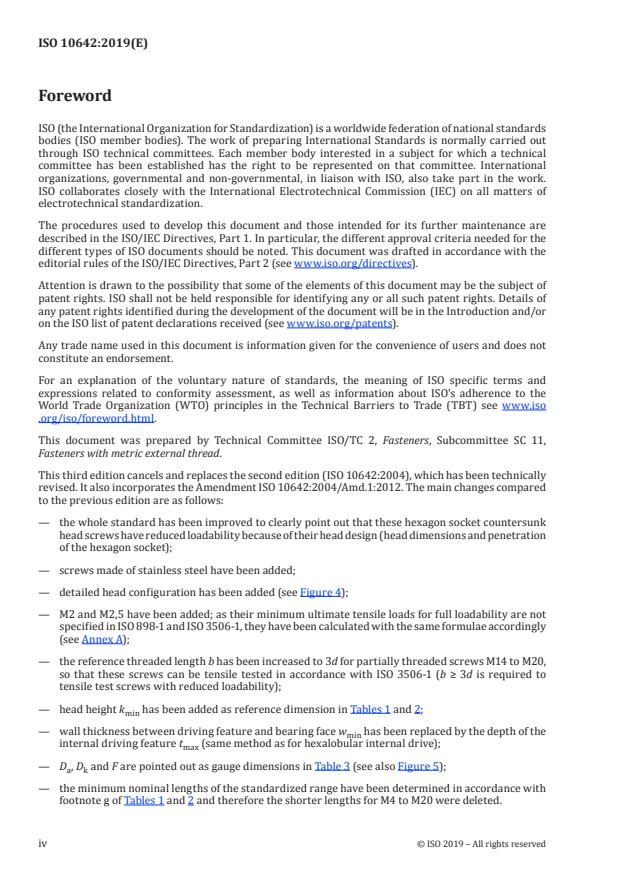

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 11,
Fasteners with metric external thread.
This third edition cancels and replaces the second edition (ISO 10642:2004), which has been technically
revised. It also incorporates the Amendment ISO 10642:2004/Amd.1:2012. The main changes compared
to the previous edition are as follows:
— the whole standard has been improved to clearly point out that these hexagon socket countersunk
head screws have reduced loadability because of their head design (head dimensions and penetration
of the hexagon socket);
— screws made of stainless steel have been added;
— detailed head configuration has been added (see Figure 4);
— M2 and M2,5 have been added; as their minimum ultimate tensile loads for full loadability are not
specified in ISO 898-1 and ISO 3506-1, they have been calculated with the same formulae accordingly
(see Annex A);
— the reference threaded length b has been increased to 3d for partially threaded screws M14 to M20,
so that these screws can be tensile tested in accordance with ISO 3506-1 (b ≥ 3d is required to
tensile test screws with reduced loadability);
— head height k has been added as reference dimension in Tables 1 and 2;
min
— wall thickness between driving feature and bearing face w has been replaced by the depth of the
min
internal driving feature t (same method as for hexalobular internal drive);
max
— D , D and F are pointed out as gauge dimensions in Table 3 (see also Figure 5);
a k
— the minimum nominal lengths of the standardized range have been determined in accordance with
footnote g of Tables 1 and 2 and therefore the shorter lengths for M4 to M20 were deleted.
iv © ISO 2019 – All rights reserved

Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
INTERNATIONAL STANDARD ISO 10642:2019(E)
Fasteners — Hexagon socket countersunk head screws
with reduced loadability
1 Scope
This document specifies the characteristics of hexagon socket countersunk head screws with reduced
loadability due to head design, in steel and stainless steel, with metric coarse pitch threads M2 to M20,
and with product grade A.
NOTE 1 Other dimensional options are given in ISO 888, ISO 965-1 and ISO 4753.
NOTE 2 The reduced loadability (related to the countersunk head dimensions in combination with penetration
of the hexagon socket specified in this document) implies a limitation of ultimate tensile load; see Table 5.
NOTE 3 Particular attention is needed to ensure alignment of the countersunk head with the bearing surface
of the countersink in the assembly.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 1891-4, Fasteners — Vocabulary — Part 4: Control, inspection, delivery, acceptance and quality
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless-steel fasteners — Part 1: Bolts, screws
and studs
ISO 4042, Fasteners — Electroplated coating systems
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coating systems
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Dimensions and gauging of head
4.1 Dimensions
Dimensions shall be in accordance with Figures 1 to 4 and Tables 1 and 2.
Symbols and descriptions of dimensions are defined in ISO 225.
a)  Partially threaded screw
b)  Screw threaded to the head
Key
a
A slight rounding or countersink at the mouth of the socket is permissible.
b
In accordance with ISO 4753, chamfered end or, for sizes ≤M4, as-rolled end.
c
Edge of the head flat or rounded.
d
Incomplete thread u ≤ 2P.
e
d applies when values for l are specified in Tables 1 and 2.
s s,min
f
a ≤ 2P.
Figure 1 — Hexagon socket countersunk head screws
2 © ISO 2019 – All rights reserved

Figure 2 — Permissible alternative form of socket (broached socket)
For broached sockets which are at the maximum limit of size, the overcut resulting from drilling shall
not exceed 1/3 of the length of any flat of the socket which is e/2 (see Figure 3).
Figure 3 — Detail: Broached socket
Figure 4 — Countersunk head configuration

Table 1 — Dimensions (M2 to M6)
Dimensions in millimetres
Thread, d M2 M2,5 M3 M4 M5 M6
a
P 0,4 0,45 0,5 0,7 0,8 1
b
b (ref.) — — 18 20 22 24
theor. max. 4,70 5,88 6,72 8,96 11,20 13,44
d max. 4,09 5,08 5,81 7,96 10,07 12,16
k
actual
min. 3,70 4,80 5,54 7,53 9,43 11,34
max. 2,00 2,50 3,00 4,00 5,00 6,00
d
s
min. 1,86 2,36 2,86 3,82 4,82 5,82
c,d
e min. 1,454 1,733 2,303 2,873 3,443 4,583
max. 1,350 1,690 1,860 2,48 3,100 3,720
e
k (ref.)
min. 1,130 1,408 1,522 2,121 2,669 3,218
r min. 0,1 0,1 0,1 0,2 0,2 0,25
nom. 1,3 1,5 2 2,5 3 4
d
s max. 1,360 1,560 2,080 2,580 3,080 4,095
min. 1,320 1,520 2,020 2,520 3,020 4,020
max. 0,85 1,15 1,25 1,65 2,00 2,50
t
min. 0,75 1,00 1,10 1,40 1,75 2,20
f
Range of standardized lengths between the stepped discontinuous lines
l
g
Shank length l and grip length l
s g
l l l l l l l l l l l l
s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
5 4,76 5,24
6 5,76 6,24
Screws with
too short lengths
8 7,71 8,29
10 9,71 10,29
12 11,65 12,35
Fully threaded
h
screws
16 15,65 16,35
20 19,58 20,42
25 24,58 25,42
30 29,58 30,42 9,5 12 6,5 10
35 34,5 35,5 11,5 15 9 13
40 39,5 40,5 16,5 20 14 18 11 16
45 44,5 45,5 19 23 16 21
Lengths to be agreed between
50 49,5 50,5 the purchaser 24 28 21 26
and the manufacturer
55 54,4 55,6 26 31
60 59,4 60,6 31 36
65 64,4 65,6
a
P is the pitch of the thread.
b
Thread length for partially threaded screws.
c
e = 1,14 s .
min min
d
For combined gauging of socket dimensions e and s, see ISO 23429.
e
Values for k are for reference only. Values for k are in relation to d.
min
f
Basically, the minimum lengths of the standardized range are defined as l ≈ 2d + 2P up to M5 and l = 2d for M6 and above.
The maximum lengths of the standardized range are defined as l ≈ 10d up to M10, or chosen from commercially available lengths.
g
Screws are partially threaded when values for l and l are specified, in accordance with the following formulae: l = l – b and
g s g,max nom
l = l − 5P. As an option, fully threaded screws can be agreed between the purchaser and the manufacturer.
s,min g,max
h
Fully threaded screws are threaded to the head within 2P.
4 © ISO 2019 – All rights reserved

Table 2 — Dimensions (M8 to M20)
Dimensions in millimetres
Thread, d M8 M10 M12 (M14) M16 M20
a
P 1,25 1,5 1,75 2 2 2,5
b
b (ref.) 28 32 36 42 48 60
theor. max. 17,92 22,40 26,88 30,80 33,60 40,32
d max. 16,43 20,69 24,81 28,31 30,61 36,75
k
actual
min. 15,24 19,22 23,12 26,52 29,01 35,40
max. 8,00 10,00 12,00 14,00 16,00 20,00
d
s
min. 7,78 9,78 11,73 13,73 15,73 19,67
c,d
e min. 5,723 6,863 9,149 11,429 11,429 13,716
max. 4,960 6,200 7,440 8,400 8,800 10,160
e
k (ref.)
min. 4,366 5,563 6,711 7,588 7,874 9,037
r min. 0,4 0,4 0,6 0,6 0,6 0,8
nom. 5 6 8 10 10 12
d
s max. 5,140 6,140 8,175 10,175 10,175 12,212
min.
...

NORME ISO
INTERNATIONALE 10642
Troisième édition
2019-09
Fixations — Vis à tête fraisée à six pans
creux à capacité de charge réduite
Fasteners — Hexagon socket countersunk head screws with reduced
loadability
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

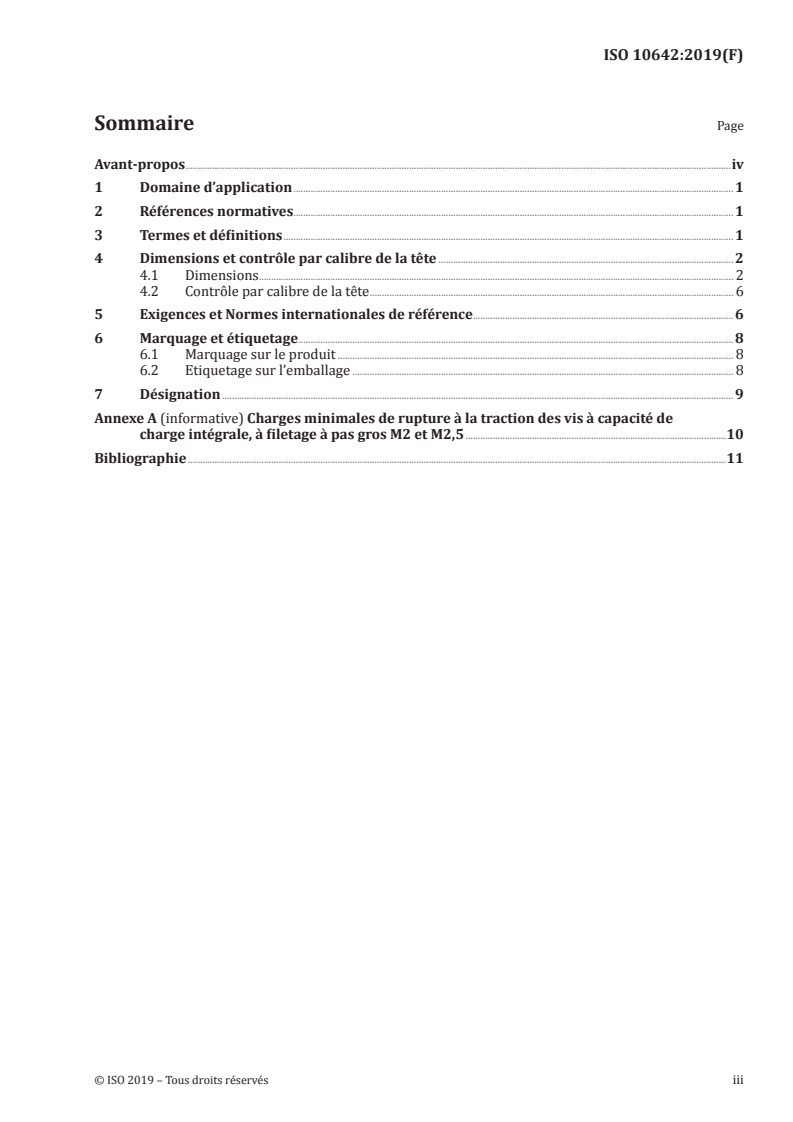

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Dimensions et contrôle par calibre de la tête . 2
4.1 Dimensions . 2
4.2 Contrôle par calibre de la tête . 6
5 Exigences et Normes internationales de référence . 6
6 Marquage et étiquetage . 8
6.1 Marquage sur le produit . 8
6.2 Etiquetage sur l’emballage . 8
7 Désignation . 9
Annexe A (informative) Charges minimales de rupture à la traction des vis à capacité de
charge intégrale, à filetage à pas gros M2 et M2,5 .10
Bibliographie .11

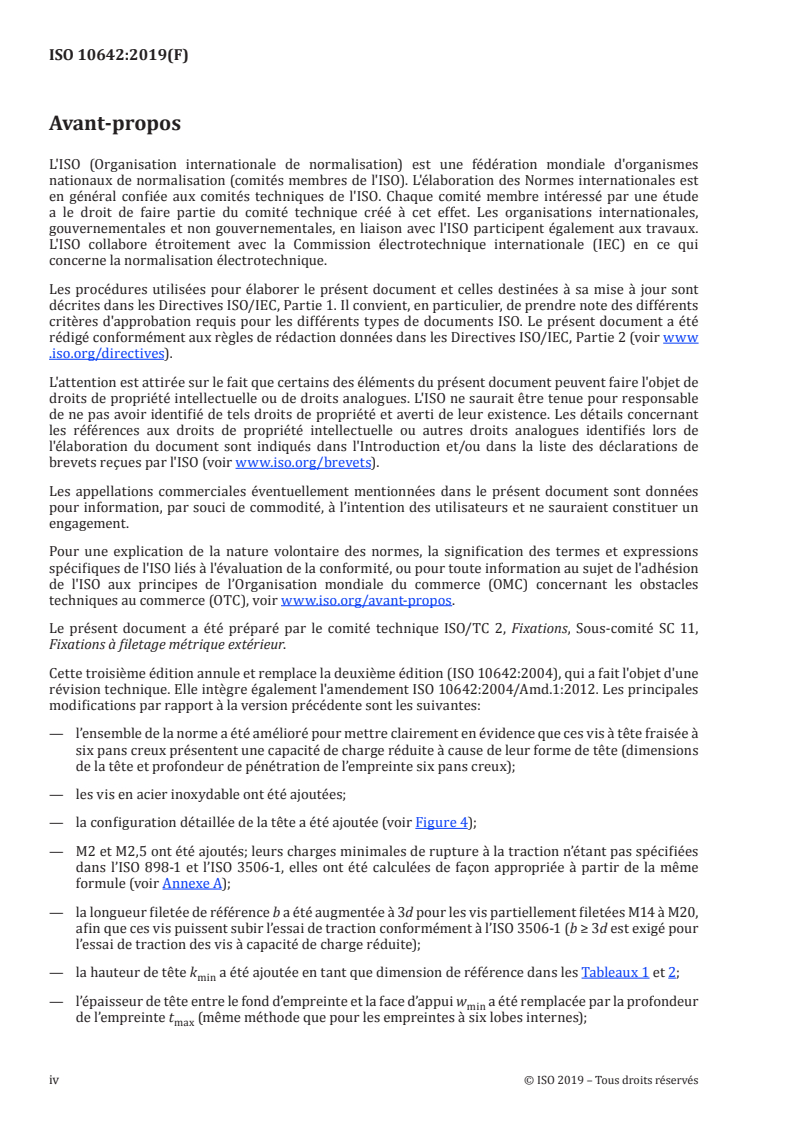

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été préparé par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage métrique extérieur.
Cette troisième édition annule et remplace la deuxième édition (ISO 10642:2004), qui a fait l'objet d'une
révision technique. Elle intègre également l'amendement ISO 10642:2004/Amd.1:2012. Les principales
modifications par rapport à la version précédente sont les suivantes:
— l’ensemble de la norme a été amélioré pour mettre clairement en évidence que ces vis à tête fraisée à
six pans creux présentent une capacité de charge réduite à cause de leur forme de tête (dimensions
de la tête et profondeur de pénétration de l’empreinte six pans creux);
— les vis en acier inoxydable ont été ajoutées;
— la configuration détaillée de la tête a été ajoutée (voir Figure 4);
— M2 et M2,5 ont été ajoutés; leurs charges minimales de rupture à la traction n’étant pas spécifiées
dans l’ISO 898-1 et l’ISO 3506-1, elles ont été calculées de façon appropriée à partir de la même
formule (voir Annexe A);
— la longueur filetée de référence b a été augmentée à 3d pour les vis partiellement filetées M14 à M20,
afin que ces vis puissent subir l’essai de traction conformément à l’ISO 3506-1 (b ≥ 3d est exigé pour
l’essai de traction des vis à capacité de charge réduite);
— la hauteur de tête k a été ajoutée en tant que dimension de référence dans les Tableaux 1 et 2;
min
— l’épaisseur de tête entre le fond d’empreinte et la face d’appui w a été remplacée par la profondeur
min
de l’empreinte t (même méthode que pour les empreintes à six lobes internes);
max
iv © ISO 2019 – Tous droits réservés

— D , D et F correspondant aux dimensions du calibre ont été regroupées dans le Tableau 3 (voir
a k
également Figure 5);
— les longueurs nominales minimales de la plage normalisée ont été déterminées conformément à la
note g des Tableaux 1 et 2, et de ce fait les longueurs trop courtes ont été supprimées pour M4 à M20.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
NORME INTERNATIONALE ISO 10642:2019(F)
Fixations — Vis à tête fraisée à six pans creux à capacité de
charge réduite
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête fraisée à six pans creux à capacité de
charge réduite du fait de la conception de la tête, en acier et en acier inoxydable, à filetage métrique à
pas gros de M2 à M20, et de grade A.
NOTE 1 D'autres options de dimensions sont données dans l'ISO 888, l'ISO 965-1 et l'ISO 4753.
NOTE 2 La capacité de charge réduite (du fait des dimensions de la tête fraisée combinées avec la pénétration
de l’empreinte six pans creux spécifiée dans le présent document) implique une limitation de la charge minimale
de rupture à la traction; voir Tableau 5.
NOTE 3 Une attention toute particulière est nécessaire pour assurer l’alignement de la tête fraisée avec la
fraisure de la surface d’appui au niveau de l’assemblage.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Éléments de fixation — Contrôle réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Dimensions et contrôle par calibre de la tête
4.1 Dimensions
Les dimensions doivent être conformes aux Figures 1 à 4 et aux Tableau 1 et 2.
Les symboles et descriptions des dimensions sont définis dans l’ISO 225.
a) Vis partiellement filetée
b) Vis entièrement filetée
Légende
a
Un arrondi de faible rayon ou un léger chanfrein à l’entrée du six pans creux admis.
b
Conformément à l’ISO 4753, bout chanfreiné ou, pour les dimensions ≤ M4, bout brut de roulage.
c
Contour de la tête aplati ou arrondi.
d
Filetage incomplet u ≤ 2P.
e
d s’applique lorsque des valeurs de l sont spécifiées dans les Tableaux 1 et 2.
s s,min
f
a ≤ 2P.
Figure 1 — Vis à tête fraisée à six pans creux
2 © ISO 2019 – Tous droits réservés

Figure 2 — Autre forme d’empreinte admise (empreinte obtenue par brochage)
Pour les empreintes obtenues par brochage et qui sont à leur dimension maximale, la profondeur de
l’avant-trou résultant du perçage ne doit pas excéder 1/3 de la longueur des plats de l’empreinte, égale
à e/2 (voir Figure 3).
Figure 3 — Détail: Empreinte obtenue par brochage
Figure 4 — Configuration de la tête fraisée
Tableau 1 — Dimensions (M2 à M6)
Dimensions en millimètres
Filetage, d M2 M2,5 M3 M4 M5 M6
a
P  0,4 0,45 0,5 0,7 0,8 1
b
b (ref.) — — 18 20 22 24
théor. max. 4,70 5,88 6,72 8,96 11,20 13,44
d max. 4,09 5,08 5,81 7,96 10,07 12,16
k
réel
min. 3,70 4,80 5,54 7,53 9,43 11,34
max. 2,00 2,50 3,00 4,00 5,00 6,00
d
s
min. 1,86 2,36 2,86 3,82 4,82 5,82
c,d
e min. 1,454 1,733 2,303 2,873 3,443 4,583
max. 1,350 1,690 1,860 2,480 3,100 3,720
e
k (réf.)
min. 1,130 1,408 1,522 2,121 2,669 3,218
r min. 0,1 0,1 0,1 0,2 0,2 0,25
nom. 1,3 1,5 2 2,5 3 4
d
s max. 1,360 1,560 2,080 2,580 3,080 4,095
min. 1,320 1,520 2,020 2,520 3,020 4,020
max. 0,85 1,15 1,25 1,65 2,00 2,50
t
min. 0,75 1,00 1,10 1,40 1,75 2,20
f
Plage des longueurs normalisées entre les lignes discontinues en escalier
l
g
Longueur de la partie lisse l et longueur de serrage l
s g
l l l l l l l l l l l l
s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
5 4,76 5,24
6 5,76 6,24
Vis de longueur trop
courte
8 7,71 8,29
10 9,71 10,29
12 11,65 12,35
Vis entièrement
h
filetées
16 15,65 16,35
20 19,58 20,42
25 24,58 25,42
30 29,58 30,42  9,5 12 6,5 10
35 34,5 35,5   11,5 15 9 13
40 39,5 40,5   16,5 20 14 18 11 16
45 44,5 45,5  19 23 16 21
Longueurs par accord entre le
50 49,5 50,5  24 28 21 26
client et le fabricant
55 54,4 55,6   26 31
60 59,4 60,6     31 36
65 64,4 65,6
a
P est le pas du filetage.
b
Longueur filetée pour les vis partiellement filetées.
c
e = 1,14 s .
min min
d
Pour le contrôle par calibre combiné des dimensions d’empreinte e et s, voir ISO 23429.
e
Les valeurs de k sont données uniquement à titre de référence. Les valeurs de k sont donnée
...

NORME ISO
INTERNATIONALE 10642
Troisième édition
2019-09
Fixations — Vis à tête fraisée à six pans
creux à capacité de charge réduite
Fasteners — Hexagon socket countersunk head screws with reduced
loadability
Numéro de référence
©
ISO 2019
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Dimensions et contrôle par calibre de la tête . 2
4.1 Dimensions . 2
4.2 Contrôle par calibre de la tête . 6
5 Exigences et Normes internationales de référence . 6
6 Marquage et étiquetage . 8
6.1 Marquage sur le produit . 8
6.2 Etiquetage sur l’emballage . 8
7 Désignation . 9
Annexe A (informative) Charges minimales de rupture à la traction des vis à capacité de
charge intégrale, à filetage à pas gros M2 et M2,5 .10
Bibliographie .11
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été préparé par le comité technique ISO/TC 2, Fixations, Sous-comité SC 11,
Fixations à filetage métrique extérieur.
Cette troisième édition annule et remplace la deuxième édition (ISO 10642:2004), qui a fait l'objet d'une
révision technique. Elle intègre également l'amendement ISO 10642:2004/Amd.1:2012. Les principales
modifications par rapport à la version précédente sont les suivantes:
— l’ensemble de la norme a été amélioré pour mettre clairement en évidence que ces vis à tête fraisée à
six pans creux présentent une capacité de charge réduite à cause de leur forme de tête (dimensions
de la tête et profondeur de pénétration de l’empreinte six pans creux);
— les vis en acier inoxydable ont été ajoutées;
— la configuration détaillée de la tête a été ajoutée (voir Figure 4);
— M2 et M2,5 ont été ajoutés; leurs charges minimales de rupture à la traction n’étant pas spécifiées
dans l’ISO 898-1 et l’ISO 3506-1, elles ont été calculées de façon appropriée à partir de la même
formule (voir Annexe A);
— la longueur filetée de référence b a été augmentée à 3d pour les vis partiellement filetées M14 à M20,
afin que ces vis puissent subir l’essai de traction conformément à l’ISO 3506-1 (b ≥ 3d est exigé pour
l’essai de traction des vis à capacité de charge réduite);
— la hauteur de tête k a été ajoutée en tant que dimension de référence dans les Tableaux 1 et 2;
min
— l’épaisseur de tête entre le fond d’empreinte et la face d’appui w a été remplacée par la profondeur
min
de l’empreinte t (même méthode que pour les empreintes à six lobes internes);
max
iv © ISO 2019 – Tous droits réservés

— D , D et F correspondant aux dimensions du calibre ont été regroupées dans le Tableau 3 (voir
a k
également Figure 5);
— les longueurs nominales minimales de la plage normalisée ont été déterminées conformément à la
note g des Tableaux 1 et 2, et de ce fait les longueurs trop courtes ont été supprimées pour M4 à M20.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
NORME INTERNATIONALE ISO 10642:2019(F)
Fixations — Vis à tête fraisée à six pans creux à capacité de
charge réduite
1 Domaine d’application
Le présent document spécifie les caractéristiques des vis à tête fraisée à six pans creux à capacité de
charge réduite du fait de la conception de la tête, en acier et en acier inoxydable, à filetage métrique à
pas gros de M2 à M20, et de grade A.
NOTE 1 D'autres options de dimensions sont données dans l'ISO 888, l'ISO 965-1 et l'ISO 4753.
NOTE 2 La capacité de charge réduite (du fait des dimensions de la tête fraisée combinées avec la pénétration
de l’empreinte six pans creux spécifiée dans le présent document) implique une limitation de la charge minimale
de rupture à la traction; voir Tableau 5.
NOTE 3 Une attention toute particulière est nécessaire pour assurer l’alignement de la tête fraisée avec la
fraisure de la surface d’appui au niveau de l’assemblage.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetées de classes de qualité spécifiées — Filetages à pas gros et filetages à pas fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 1891-4, Fixations — Vocabulaire — Partie 4: Contrôle, livraison, réception et qualité
ISO 3269, Éléments de fixation — Contrôle réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Fixations — Systèmes de revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie 3: Vis et goujons pour applications
particulières
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Fixations — Systèmes de revêtements non électrolytiques de zinc lamellaire
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Dimensions et contrôle par calibre de la tête
4.1 Dimensions
Les dimensions doivent être conformes aux Figures 1 à 4 et aux Tableau 1 et 2.
Les symboles et descriptions des dimensions sont définis dans l’ISO 225.
a) Vis partiellement filetée
b) Vis entièrement filetée
Légende
a
Un arrondi de faible rayon ou un léger chanfrein à l’entrée du six pans creux admis.
b
Conformément à l’ISO 4753, bout chanfreiné ou, pour les dimensions ≤ M4, bout brut de roulage.
c
Contour de la tête aplati ou arrondi.
d
Filetage incomplet u ≤ 2P.
e
d s’applique lorsque des valeurs de l sont spécifiées dans les Tableaux 1 et 2.
s s,min
f
a ≤ 2P.
Figure 1 — Vis à tête fraisée à six pans creux
2 © ISO 2019 – Tous droits réservés

Figure 2 — Autre forme d’empreinte admise (empreinte obtenue par brochage)
Pour les empreintes obtenues par brochage et qui sont à leur dimension maximale, la profondeur de
l’avant-trou résultant du perçage ne doit pas excéder 1/3 de la longueur des plats de l’empreinte, égale
à e/2 (voir Figure 3).
Figure 3 — Détail: Empreinte obtenue par brochage
Figure 4 — Configuration de la tête fraisée
Tableau 1 — Dimensions (M2 à M6)
Dimensions en millimètres
Filetage, d M2 M2,5 M3 M4 M5 M6
a
P  0,4 0,45 0,5 0,7 0,8 1
b
b (ref.) — — 18 20 22 24
théor. max. 4,70 5,88 6,72 8,96 11,20 13,44
d max. 4,09 5,08 5,81 7,96 10,07 12,16
k
réel
min. 3,70 4,80 5,54 7,53 9,43 11,34
max. 2,00 2,50 3,00 4,00 5,00 6,00
d
s
min. 1,86 2,36 2,86 3,82 4,82 5,82
c,d
e min. 1,454 1,733 2,303 2,873 3,443 4,583
max. 1,350 1,690 1,860 2,480 3,100 3,720
e
k (réf.)
min. 1,130 1,408 1,522 2,121 2,669 3,218
r min. 0,1 0,1 0,1 0,2 0,2 0,25
nom. 1,3 1,5 2 2,5 3 4
d
s max. 1,360 1,560 2,080 2,580 3,080 4,095
min. 1,320 1,520 2,020 2,520 3,020 4,020
max. 0,85 1,15 1,25 1,65 2,00 2,50
t
min. 0,75 1,00 1,10 1,40 1,75 2,20
f
Plage des longueurs normalisées entre les lignes discontinues en escalier
l
g
Longueur de la partie lisse l et longueur de serrage l
s g
l l l l l l l l l l l l
s g s g s g s g s g s g
nom. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
5 4,76 5,24
6 5,76 6,24
Vis de longueur trop
courte
8 7,71 8,29
10 9,71 10,29
12 11,65 12,35
Vis entièrement
h
filetées
16 15,65 16,35
20 19,58 20,42
25 24,58 25,42
30 29,58 30,42  9,5 12 6,5 10
35 34,5 35,5   11,5 15 9 13
40 39,5 40,5   16,5 20 14 18 11 16
45 44,5 45,5  19 23 16 21
Longueurs par accord entre le
50 49,5 50,5  24 28 21 26
client et le fabricant
55 54,4 55,6   26 31
60 59,4 60,6     31 36
65 64,4 65,6
a
P est le pas du filetage.
b
Longueur filetée pour les vis partiellement filetées.
c
e = 1,14 s .
min min
d
Pour le contrôle par calibre combiné des dimensions d’empreinte e et s, voir ISO 23429.
e
Les valeurs de k sont données uniquement à titre de référence. Les valeurs de k sont donnée
...
