ISO 9161:2004
(Main)Uranium dioxide powder — Determination of apparent density and tap density
Uranium dioxide powder — Determination of apparent density and tap density
ISO 9161:2004 specifies a method of determining the apparent density and tap density of free-flowing uranium dioxide (UO2) powder which will be used for pelleting and sintering of UO2 pellets as a nuclear fuel. The method specified by ISO 9161:2004 can be used for different UO2 powder types including grains, granules, spheres or other kinds of particles. The method can also be applied to other fuel powders as PuO2, ThO2 and powder mixtures as UO2-PuO2 and UO2-Gd2O3.
Poudre de dioxyde d'uranium — Détermination de la masse volumique apparente et de la masse volumique après tassement
L'ISO 9161:2004 spécifie une méthode permettant de déterminer la masse volumique apparente et la masse volumique après tassement de la poudre de dioxyde d'uranium UO2 à écoulement libre, poudre destinée à constituer du combustible nucléaire après agglomération en pastilles de UO2 et frittage. Cette méthode s'applique aux diverses poudres de UO2 constituées de grains, de granules, de billes ou d'autres types de particules. Elle s'applique également à d'autres poudres de combustible telles que PuO2, ThO2 et des mélanges de poudre tels que UO2-PuO2 et UO2-Gd2O3.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 9161
First edition
2004-09-01
Uranium dioxide powder —
Determination of apparent density and
tap density
Poudre de dioxyde d'uranium — Détermination de la masse volumique
apparente et de la masse volumique après tassement
Reference number
ISO 9161:2004(E)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 9161:2004(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 9161:2004(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Terms and definitions. 1
3 Principle . 1
4 Apparatus. 1
5 Sampling and samples . 3
6 Procedure. 3
7 Expression of results. 5
8 Test report. 5
Bibliography . 6
© ISO 2004 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 9161:2004(E)

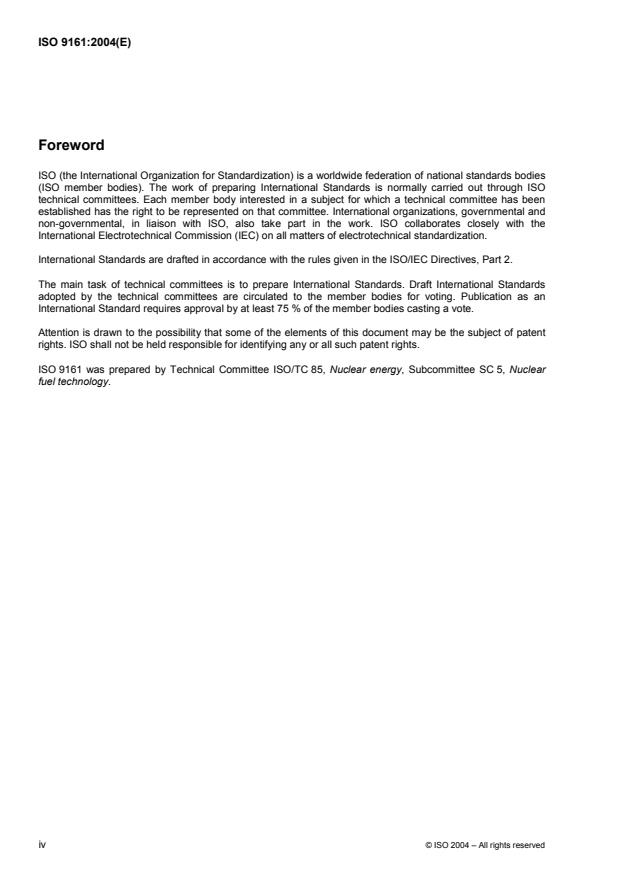

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 9161 was prepared by Technical Committee ISO/TC 85, Nuclear energy, Subcommittee SC 5, Nuclear
fuel technology.
iv © ISO 2004 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 9161:2004(E)
Uranium dioxide powder — Determination of apparent density
and tap density
1 Scope
This International Standard specifies a method of determining the apparent density and tap density of
free-flowing uranium dioxide (UO ) powder which will be used for pelleting and sintering of UO pellets as a
2 2
nuclear fuel.
This method can be used for different UO powder types including grains, granules, spheres or other kinds of
2
particles. The method can also be applied to other fuel powders as PuO , ThO and powder mixtures as
2 2
UO -PuO and UO -Gd O .
2 2 2 2 3
2 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
apparent density
density of a powder obtained by free pouring under specified conditions
3.2
tap density
density of a powder in a container that has been tapped under specified conditions
3 Principle
3.1 Apparent density
A portion of sample is allowed to fall through a funnel of standard dimensions into a tared density cup which is
filled up to a mark which defines a distinct volume. The cup and contents are weighed and the apparent
density is calculated from the mass and volume of the powder.
3.2 Tap density
A calibrated density cup containing a weighed portion of sample is tapped by means of a special apparatus.
The tapping conditions are fixed. The tap density is determined from the weight and volume of the powder
after the treatment.
4 Apparatus
4.1 Powder flowmeter funnel, having an orifice diameter, d, of 2,5 mm, 5,0 mm, 10 mm or 15 mm,
depending on the powder type, having a conical angle of 60° and some means of closing the orifice (see
Figure 1).
© ISO 2004 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 9161:2004(E)
Dimensions in millimetres
Key
...
NORME ISO
INTERNATIONALE 9161
Première édition
2004-09-01
Poudre de dioxyde d'uranium —
Détermination de la masse volumique
apparente et de la masse volumique
après tassement
Uranium dioxide powder — Determination of apparent density and tap
density
Numéro de référence
ISO 9161:2004(F)
©
ISO 2004
---------------------- Page: 1 ----------------------
ISO 9161:2004(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2004 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 9161:2004(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Termes et définitions . 1
3 Principe . 1
4 Appareillage. 2
5 Prélèvement et échantillons. 3
6 Mode opératoire . 3
7 Expression des résultats. 5
8 Rapport d’essai . 5
Bibliographie . 6
© ISO 2004 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 9161:2004(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 9161 a été élaborée par le comité technique ISO/TC 85, Énergie nucléaire, sous-comité SC 5,
Technologie du combustible nucléaire.
iv © ISO 2004 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 9161:2004(F)
Poudre de dioxyde d'uranium — Détermination de la masse
volumique apparente et de la masse volumique après
tassement
1 Domaine d'application
La présente norme internationale spécifie une méthode permettant de déterminer la masse volumique
apparente et la masse volumique après tassement de la poudre de dioxyde d’uranium UO à écoulement libre,
2
poudre destinée à constituer du combustible nucléaire après agglomération en pastilles de UO et frittage.
2
Cette méthode s’applique aux diverses poudres de UO constituées de grains, de granules, de billes ou
2
d’autres types de particules. Elle s’applique également à d’autres poudres de combustible telles que PuO ,
2
ThO et des mélanges de poudre tels que UO -PuO et UO -Gd O .
2 2 2 2 2 3
2 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
2.1
masse volumique apparente
Masse volumique d’une poudre obtenue en coulée libre dans des conditions spécifiées
2.2
masse volumique après tassement
Masse volumique d’une poudre dans un récipient qui a été soumis à des vibrations dans des conditions
spécifiées
3 Principe
3.1 Masse volumique apparente
Une portion d’échantillon est introduite par un cône d’écoulement, de dimensions normalisées, dans un
pycnomètre taré rempli jusqu’au trait qui définit un volume donné. Le pycnomètre et son contenu sont pesés
et l’on calcule la masse volumique apparente à partir de la masse et du volume de la poudre.
3.2 Masse volumique tassée
Une quantité définie de poudre est tassée à l’aide d’un appareil spécial dans un pycnomètre étalonné. Les
conditions de tassement sont définies. On détermine la masse volumique tassée à partir de la masse et du
volume de la poudre après traitement.
© ISO 2004 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 9161:2004(F)
4 Appareillage
4.1 Cône d’écoulement de la poudre, (Figure 1) présentant un orifice avec un diamètre d, de 2,5 mm,
5,0 mm, 10 mm ou 15 mm, selon le type de poudre, ayant un angle de 60° et un dispositif de fermetur
...
