ISO 4147:1983
(Main)Metric fasteners for aerospace construction — Hexagon slotted (castellated) nuts — Strength classification 1 100 MPa — Maximum operating temperature 235 degrees C
Metric fasteners for aerospace construction — Hexagon slotted (castellated) nuts — Strength classification 1 100 MPa — Maximum operating temperature 235 degrees C
Éléments de fixation métriques pour les constructions aérospatiales — Écrous hexagonaux, à créneaux — Classe de résistance 1 100 MPa — Température maximale d'utilisation 235 degrés C
General Information
- Status
- Withdrawn
- Publication Date
- 31-Aug-1983
- Withdrawal Date
- 31-Aug-1983
- Technical Committee
- ISO/TC 20/SC 4 - Aerospace fastener systems
- Drafting Committee
- ISO/TC 20/SC 4 - Aerospace fastener systems
- Current Stage
- 9599 - Withdrawal of International Standard
- Start Date
- 28-Aug-1997
- Completion Date
- 12-Feb-2026
Relations
- Effective Date
- 15-Apr-2008
ISO 4147:1983 - Metric fasteners for aerospace construction -- Hexagon slotted (castellated) nuts -- Strength classification 1 100 MPa -- Maximum operating temperature 235 degrees C
ISO 4147:1983 - Éléments de fixation métriques pour les constructions aérospatiales -- Écrous hexagonaux, a créneaux -- Classe de résistance 1 100 MPa -- Température maximale d'utilisation 235 degrés C
Get Certified
Connect with accredited certification bodies for this standard
DEKRA North America
DEKRA certification services in North America.
Eagle Registrations Inc.
American certification body for aerospace and defense.
Element Materials Technology
Materials testing and product certification.
Sponsored listings
Frequently Asked Questions
ISO 4147:1983 is a standard published by the International Organization for Standardization (ISO). Its full title is "Metric fasteners for aerospace construction — Hexagon slotted (castellated) nuts — Strength classification 1 100 MPa — Maximum operating temperature 235 degrees C". This standard covers: Metric fasteners for aerospace construction — Hexagon slotted (castellated) nuts — Strength classification 1 100 MPa — Maximum operating temperature 235 degrees C
Metric fasteners for aerospace construction — Hexagon slotted (castellated) nuts — Strength classification 1 100 MPa — Maximum operating temperature 235 degrees C
ISO 4147:1983 is classified under the following ICS (International Classification for Standards) categories: 49.030.30 - Nuts. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 4147:1983 has the following relationships with other standards: It is inter standard links to ISO 4147:1997. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 4147:1983 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
~
~ ~~~~ ~ ~~~

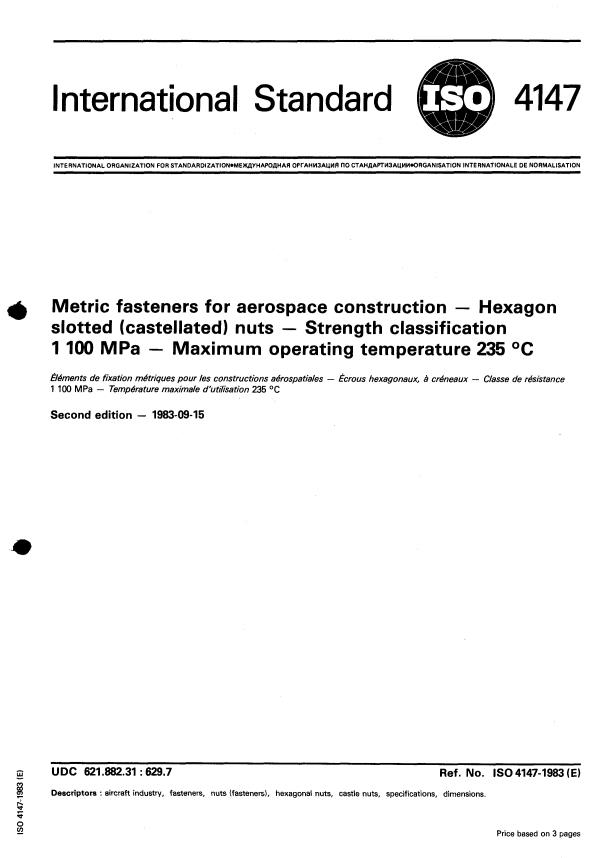

International Standard 4147
INTERNATIONAL ORGANIZATION FOR STANDARDlZATlON*ME)I(IIYHAPOilHAR OPrAHH3AUHR Il0 CTAHI1APTH3AUHH.ORGANlSATlON INTERNATIONALE DE NORMALISATION
Metric fasteners for aerospace construction - Hexagon
slotted (castellated) nuts - Strength classification
1 100 MPa - Maximum operating temperature 235 OC
fiéments de fixation métriques pour les constructions aérospatiales - Écrous hexagonaux, à créneaux - Classe de résistance
1 100 MPa - Température maximale d'utibsation 235 OC
Second edition - 1983-09-15
I
I
I
w UDC 621.882.31 : 629.7 Ref. No. IS0 4147-1983 (E)
I-
t
Descriptors : aircraft industry, fasteners, nuts (fasteners), hexagonal nuts, castle nuts, specifications, dimensions.
r
I
I$ !
i5! Price based on 3 pages
I

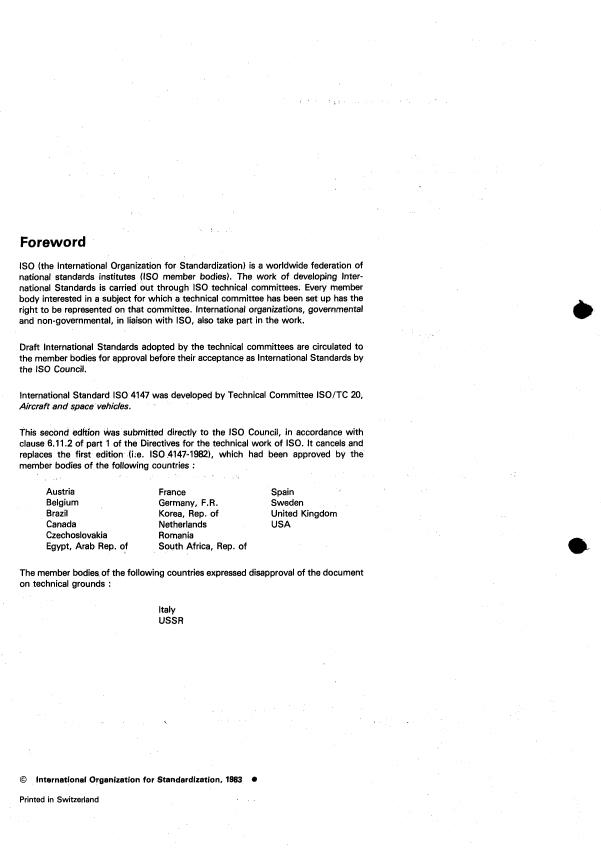

Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards institutes (IS0 member bodies). The work of developing Inter-
national Standards is carried out through IS0 technical committees. Every member
body interested in a subject for which a technical committee has been set up has the
right to be represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work.
Drafi International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council.
International Standard IS0 4147 was developed by Technical Committee ISO/TC 20,
Aircraft and space vehicles.
This second edkion was submitied directly to the IS0 Council, in accordance with
clause 6.11.2 of part 1 of the Directives for the technical work of EO. It cancels and
replaces the first edition (i:e. IS0 4147-19821, which had been approved by the
member bodies of the following countries :
Austria France Spain
Belgium Germany, F.R. Sweden
Brazil Korea, Rep. of United Kingdom 1
Canada Netherlands USA
I
Czechoslovakia Romania
Egypt, Arab Rep. of South Africa, Rep. of
cj
The member bodies of the following countries expressed disapproval of the document
on technical grounds :
,
Italy
USSR
I
0 International Organization for Standardization, 1983 O
Printed in Switzerland

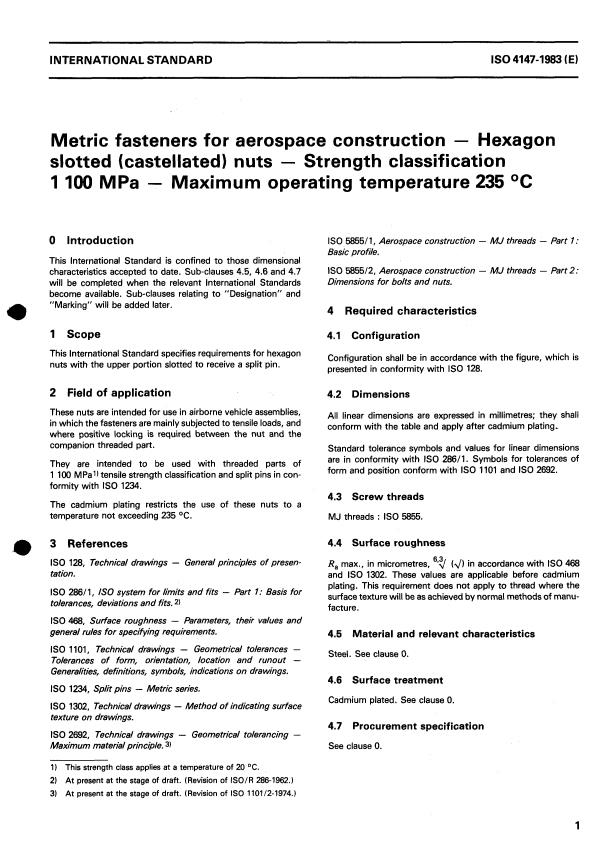

INTERNATIONAL STANDARD IS0 4147-1983 (E)
Metric fasteners for aerospace construction - Hexagon
slotted (castellated) nuts - Strength classification
1 100 MPa - Maximum operating temperature 235 OC
O Introduction IS0 58551 1, Aerospace construction - MJ threads - Part 1 :
Basic profile.
This International Standard is confined to those dimensional
IS0 585512, Aerospace construction - MJ threads - Part 2:
characteristics accepted to date. Sub-clauses 4.5, 4.6 and 4.7
Dimensions for bolts and nuts.
will be completed when the relevant International Standards
become available. Sub-clauses relating to "Designation" and
"Marking" will be added later.
4 Required characteristics
1 Scope

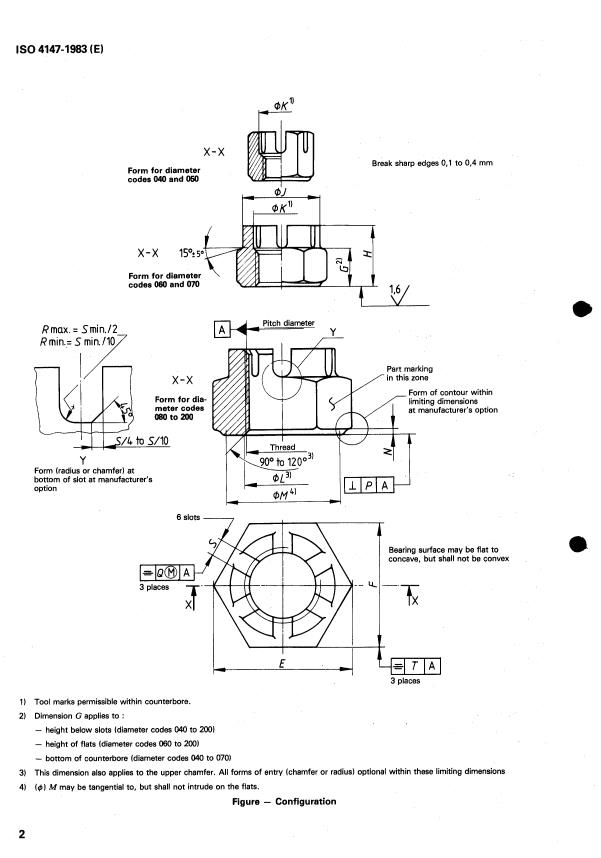

4.1 Configuration
This International Standard specifies requirements for hexagon
Configuration shall be in accordance with the figure, which is
nuts with the upper portion slotted to receive a split pin.
presented in conformity with IS0 128.
2 Field of applic
...
Norme internationale 4147
INTERNATIONAL ORGANIZATION FOR STANDARDIZATlONW4EmYHAPOflHAR OPTAHH3AUHR n0 CTAHAAPTM3AUMM~RGANlSATlON INTERNATIONALE DE NORMALISATION
Éléments de fixation métriques pour les constructions
1)
aérospatiales - Écrous hexagonaux, à créneaux - Classe
de résistance 1100 MPa - Température maximale
d'utilisation 235 OC
Metric fasteners for aerospace construction - Hexagon slotted (castellated) nuts - Strength classification 1 100 MPa -
Maximum operating temperature 235 OC
Deuxième édition - 1983-09-15
-
CDU 621.882.31 : 629.7 Réf. no : IS0 4147-1983 (FI
k
Descripteurs : industrie aéronautique, élément de fixation, écrou, écrou hexagonal, écrou crénelé, spécification, dimension,
d
8 Prix basé sur 3 pages

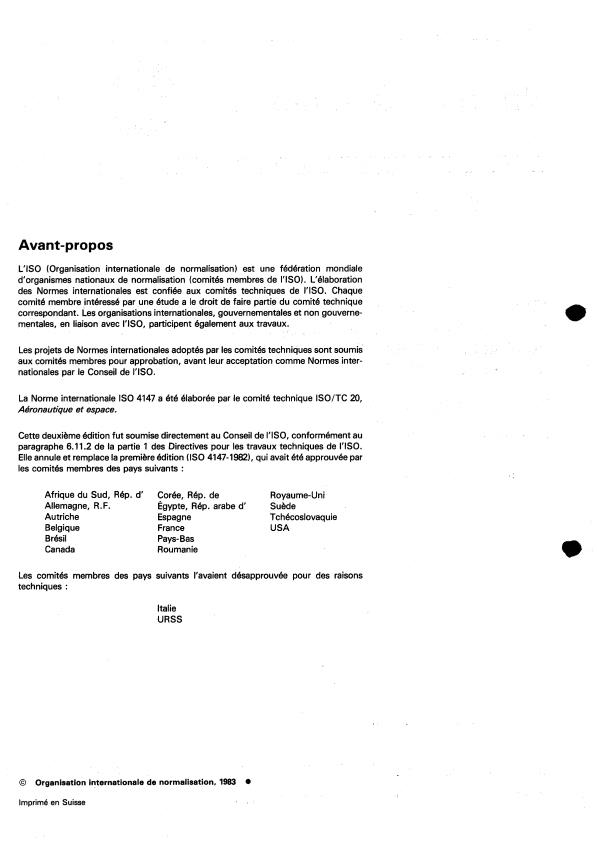

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (comités membres de I'ISO). L'élaboration
des Normes internationales est confiée aux comités techniques de I'ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
correspondant. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec 1'1S0, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I'ISO.
La Norme internationale IS0 4147 a été élaborée par le comité technique ISO/TC 20,
Aéronautique er espace.
Cette deuxième édition fut soumise directement au Conseil de I'ISO, conformément au
paragraphe 6.11.2 de la partie 1 des Directives pour les travaux techniques de 1'1S0.
Elle annule et remplace la première édition (IS0 4147-1932), qui avait été approuvée par
les comités membres des pays suivants :
Afrique du Sud, Rép. d' Corée, Rép. de Royaume-Uni
Allemagne, R.F. Égypte, Rép. arabe d' Suède
Autriche Espagne Tchécoslovaquie
Belgique France USA
Brésil Pays-Bas
Canada Roumanie
Les comités membres des pays suivants l'avaient désapprouvée pour des raisons
techniques :
Italie
URSS
I
I
O Organisation internationale de normalisation, 1983 O
Imprimé en Suisse
IS0 4147-1983 (FI
NORM E INTER NAT1 ON ALE
Éléments de fixation métriques pour les constructions
aérospatiales - Écrous hexagonaux, à créneaux - Classe
de résistance 1 100 MPa - Température maximale
d’utilisation 235 OC
O Introduction I SO 2692, Dessins techniques - Tolérancement géométri-
que - Principe du maximum de matière. 3)
La présente Norme internationale se limite aux caractéristiques
IS0 585511, Constructions aérospatiales - filetage MJ -
dimensionnelles acceptées jusqu’à ce jour. Les paragraphes
Partie 1 : Profil de base.
4.5, 4.6 et 4.7 seront complétés lorsque les Normes internatio-
nales les concernant seront disponibles. Les chapitres (( Déno-
IS0 585512, Constructions aérospatiales - filetage MJ -
mination et codification )) et ((Marquage)) seront introduits ulté-
Partie 2 : Dimensions pour vis et écrous.
rieu rement .
4 Caractéristiques requises
1 Objet

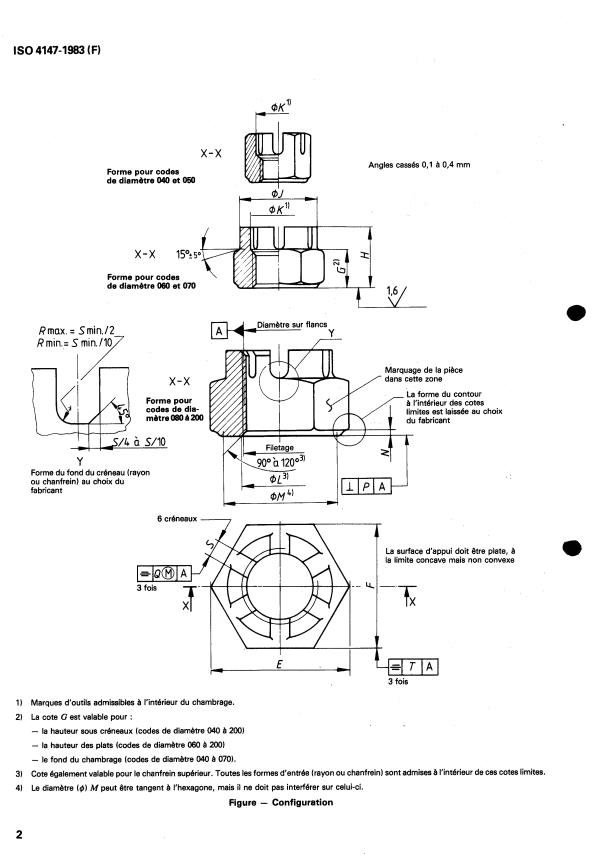

4.1 Configuration
La présente Norme internationale spécifie les caractéristiques
des écrous hexagonaux dont la partie supérieure est crénelée
La configuration doit être conforme à la figure. Celle-ci est
pour permettre le passage d’une goupille fendue.
représentée conformément à I’ISO 128.
4.2 Dimensions
2 Domaine d’application
To
...
