ISO 3057:1998

NORME ISO
INTERNATIONALE 3057
Deuxième édition
1998-03-15
Essais non destructifs — Techniques
de réplique métallographique pour
l’examen des surfaces
Non-destructive testing — Metallographic replica techniques of surface
examination
A
Numéro de référence

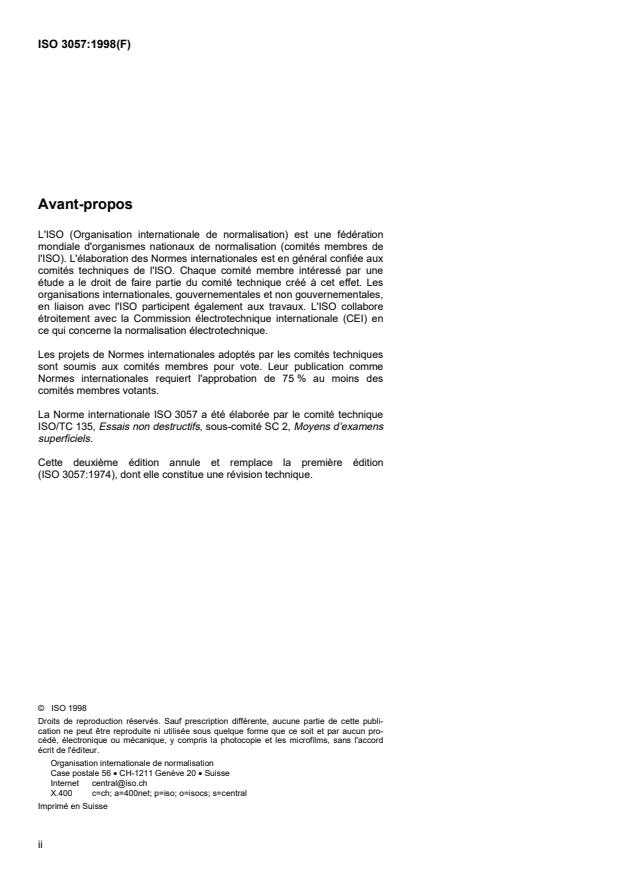

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 3057 a été élaborée par le comité technique
ISO/TC 135, Essais non destructifs, sous-comité SC 2, Moyens d’examens
superficiels.
Cette deuxième édition annule et remplace la première édition
(ISO 3057:1974), dont elle constitue une révision technique.
©  ISO 1998
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet central@iso.ch
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 3057:1998(F)
Essais non destructifs — Techniques de réplique
métallographique pour l’examen des surfaces
1  Domaine d'application
La présente Norme internationale spécifie des techniques pour l’examen des surfaces dans lesquelles un vernis
nitrocellulose transparent ou une matière plastique avec ou sans support sont utilisés afin de noter l’inhomogénéité,
tant mécanique que métallurgique, d’une surface métallique.
Les techniques spécifiées dans la présente Norme internationale ont l’avantage de convenir dans certains endroits
où l’accès est limité. Par contre, les répliques peuvent être examinées sur place, à l’aide d’instruments optiques à
faible grossissement ou peuvent être transférées au laboratoire pour examen avec un microscope puissant.
2  Préparation de la surface
2.1  Dégraissage
La surface doit être minutieusement nettoyée, dégraissée et séchée. On atteint ce résultat par application d’un
solvant approprié et approuvé puis d’acétone ou d’alcool, et séchage à l’air chaud.
2.2  Préparation macrographique
Cette préparation est applicable à toutes les surfaces, y compris celles qui résultent des conditions de service et
aux faciès de rupture. Il ne faut rien de plus que le nettoyage, le dégraissage et le séchage mentionné en 2.1.
2.3  Préparation micrographique
2.3.1  Elle est destinée aux examens qui détermineront l’état métallurgique d’une surface. Après dégraissage, la
surface doit être soumise à une série d’opérations de polissage mécanique très fin, progressivement suivie par des
séries d’opérations de polissage, chacune progressivement meilleure que la précédente. En général, le dressage
de la surface ne nécessite pas d’atteindre une profondeur de 0,2 mm. Dans de nombreux cas, la profondeur
concernée est très inférieure. Pendant ces opérations, il faut absolument éviter, avec grand soin, un échauffement
et un écrouissage du métal en s’assurant
...
