Superabrasive products — Rotating grinding tools with diamond or cubic boron nitride — General survey, designation and multilingual nomenclature

ISO 6104:2005 gives a general survey, and specifies the designation, of rotating grinding tools with diamond or cubic boron nitride. It also gives a multilingual nomenclature concerning these tools.

Produits superabrasifs — Meules rotatives à base de diamant ou de nitrure de bore — Généralités, désignation et nomenclature multilingue

L'ISO 6104:2005 donne des généralités et spécifie la désignation des meules rotatives à base de diamant ou de nitrure de bore cubique. Elle donne également une nomenclature multilingue concernant ces meules.

General Information

Status
Published
Publication Date
08-Feb-2005
Current Stage
9060 - Close of review
Start Date
02-Dec-2029
Ref Project

Relations

Buy Standard

Standard
ISO 6104:2005 - Superabrasive products -- Rotating grinding tools with diamond or cubic boron nitride -- General survey, designation and multilingual nomenclature
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6104:2005 - Superabrasive products — Rotating grinding tools with diamond or cubic boron nitride — General survey, designation and multilingual nomenclature Released:2/9/2005
English language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6104:2005 - Produits superabrasifs — Meules rotatives à base de diamant ou de nitrure de bore — Généralités, désignation et nomenclature multilingue Released:2/9/2005
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6104:2005 - Produits superabrasifs -- Meules rotatives a base de diamant ou de nitrure de bore -- Généralités, désignation et nomenclature multilingue
French language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6104:2005 - Superabrasive products — Rotating grinding tools with diamond or cubic boron nitride — General survey, designation and multilingual nomenclature Released:1/10/2008
Russian language
11 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 6104:2005
Russian language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


INTERNATIONAL ISO
STANDARD 6104
Second edition
2005-02-01
Superabrasive products — Rotating
grinding tools with diamond or cubic
boron nitride — General survey,
designation and multilingual
nomenclature
Produits superabrasifs — Meules rotatives à base de diamant ou de
nitrure de bore — Généralités, désignation et nomenclature multilingue

Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved

Contents Page
Foreword. iv
1 Scope. 1
2 Terms and dimensional abbreviations . 1
3 Designation. 1
3.1 Structure of designation. 1
3.1.1 Elements . 1
3.1.2 Basic core shape. 1
3.1.3 Shape of superabrasive section. 2
3.1.4 Location of superabrasive section on core. 4
3.1.5 Modification of basic core shapes . 5
3.2 Complete designation. 7
Annex A (informative) Dimensional abbreviations and terms . 8
Annex B (informative) General survey and dimensional abbreviations . 10

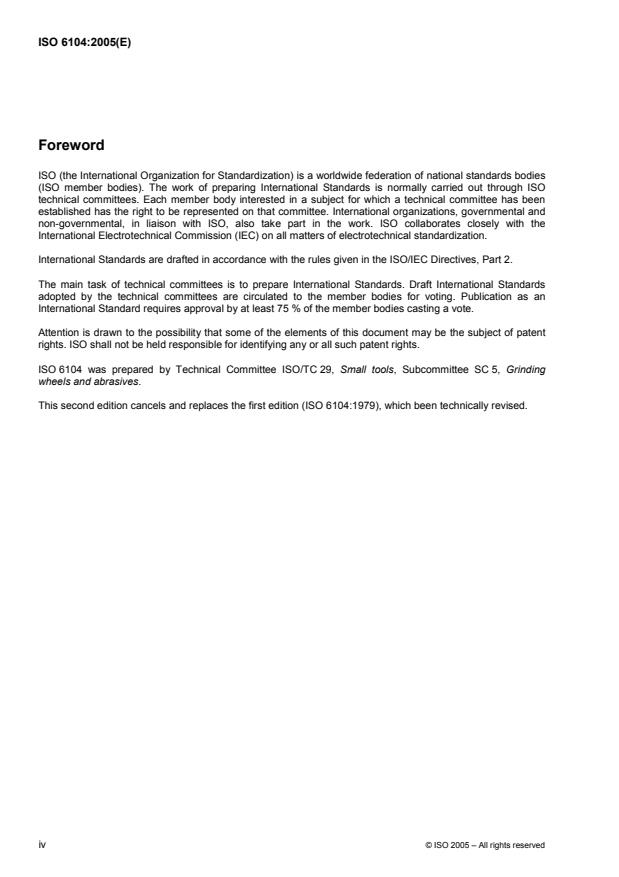

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6104 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5, Grinding
wheels and abrasives.
This second edition cancels and replaces the first edition (ISO 6104:1979), which been technically revised.
iv © ISO 2005 – All rights reserved

INTERNATIONAL STANDARD ISO 6104:2005(E)

Superabrasive products — Rotating grinding tools with
diamond or cubic boron nitride — General survey, designation
and multilingual nomenclature
1 Scope
This International Standard gives a general survey, and specifies the designation, of rotating grinding tools
with diamond or cubic boron nitride superabrasive section. It also gives a multilingual nomenclature
concerning these tools.
NOTE In addition to terms in English and French, two of the three official ISO languages, this International Standard
gives the equivalent terms in German; these terms are published under the responsibility of the member body for
Germany (DIN). However, only the terms given in the official language can be considered as ISO terms.
2 Terms and dimensional abbreviations
See Annex A.
3 Designation
3.1 Structure of designation
3.1.1 Elements
The structure of designation comprises three symbols intended only for the designation of the rotating grinding
wheel and cutting-off wheels (saws). The three symbols shall be included in any designation. A supplementary
symbol may be used if necessary.
The meaning of these symbols is the following:
 digit or characteristic number for the basic core shape on which the superabrasive section is mounted
(see 3.1.2);
 one- or two-letter symbols for the shape or superabrasive section (see 3.1.3);
 digit or characteristic number for location of the superabrasive section on the core (see 3.1.4);
 possibly, one or several letter symbols for the core modifications (see 3.1.5).
3.1.2 Basic core shape
Basic core shapes are defined by symbols irrespective of their location of the superabrasive section on the
core and the end use of the rotating grinding tools. The presence of a recess in the core to accommodate the
superabrasive section does not affect the determination of the symbol. For basic core shapes, see Table 1.
Table 1 — Basic core shapes
Core Core
Designation Illustration Designation Illustration
shape shape
Straight Concave
1 peripheral 10 double-angle
wheel cup wheel
Face Taper
2 or 11 cup
rim wheel wheel
α > 60°
Single Taper
3 hubbed 12 cup
wheel wheel
30° < α u 60°
Wheel Taper
4 tapered 13 cup
one side wheel
α u 30°
Straight Double
6 cup 14 hubbed
wheel wheel
Double
9 cup —
wheel
3.1.3 Shape of superabrasive section
Superabrasive section shapes and their codes are shown and indicated in Table 2.
 Code is irrespective of the location of the superabrasive section.
 The superabrasive section can be at any position relative to the core.
 The bold black lines in the drawings indicate the grinding face.
2 © ISO 2005 – All rights reserved

Table 2 — Superabrasive section shapes and codes
A AA B BF
BH BT C D
DD E EE EF
EH ET F FF
G J K L
LL M Q QV
R S U V
VF VL V V Y
NOTE The most common shapes are shown.
3.1.4 Location of superabrasive
...


INTERNATIONAL ISO
STANDARD 6104
Second edition
2005-02-01
Superabrasive products — Rotating
grinding tools with diamond or cubic
boron nitride — General survey,
designation and multilingual
nomenclature
Produits superabrasifs — Meules rotatives à base de diamant ou de
nitrure de bore — Généralités, désignation et nomenclature multilingue

Reference number
©
ISO 2005
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved

Contents Page
Foreword. iv
1 Scope. 1
2 Terms and dimensional abbreviations . 1
3 Designation. 1
3.1 Structure of designation. 1
3.1.1 Elements . 1
3.1.2 Basic core shape. 1
3.1.3 Shape of superabrasive section. 2
3.1.4 Location of superabrasive section on core. 4
3.1.5 Modification of basic core shapes . 5
3.2 Complete designation. 7
Annex A (informative) Dimensional abbreviations and terms . 8
Annex B (informative) General survey and dimensional abbreviations . 10

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 6104 was prepared by Technical Committee ISO/TC 29, Small tools, Subcommittee SC 5, Grinding
wheels and abrasives.
This second edition cancels and replaces the first edition (ISO 6104:1979), which been technically revised.
iv © ISO 2005 – All rights reserved

INTERNATIONAL STANDARD ISO 6104:2005(E)

Superabrasive products — Rotating grinding tools with
diamond or cubic boron nitride — General survey, designation
and multilingual nomenclature
1 Scope
This International Standard gives a general survey, and specifies the designation, of rotating grinding tools
with diamond or cubic boron nitride superabrasive section. It also gives a multilingual nomenclature
concerning these tools.
NOTE In addition to terms in English and French, two of the three official ISO languages, this International Standard
gives the equivalent terms in German; these terms are published under the responsibility of the member body for
Germany (DIN). However, only the terms given in the official language can be considered as ISO terms.
2 Terms and dimensional abbreviations
See Annex A.
3 Designation
3.1 Structure of designation
3.1.1 Elements
The structure of designation comprises three symbols intended only for the designation of the rotating grinding
wheel and cutting-off wheels (saws). The three symbols shall be included in any designation. A supplementary
symbol may be used if necessary.
The meaning of these symbols is the following:
 digit or characteristic number for the basic core shape on which the superabrasive section is mounted
(see 3.1.2);
 one- or two-letter symbols for the shape or superabrasive section (see 3.1.3);
 digit or characteristic number for location of the superabrasive section on the core (see 3.1.4);
 possibly, one or several letter symbols for the core modifications (see 3.1.5).
3.1.2 Basic core shape
Basic core shapes are defined by symbols irrespective of their location of the superabrasive section on the
core and the end use of the rotating grinding tools. The presence of a recess in the core to accommodate the
superabrasive section does not affect the determination of the symbol. For basic core shapes, see Table 1.
Table 1 — Basic core shapes
Core Core
Designation Illustration Designation Illustration
shape shape
Straight Concave
1 peripheral 10 double-angle
wheel cup wheel
Face Taper
2 or 11 cup
rim wheel wheel
α > 60°
Single Taper
3 hubbed 12 cup
wheel wheel
30° < α u 60°
Wheel Taper
4 tapered 13 cup
one side wheel
α u 30°
Straight Double
6 cup 14 hubbed
wheel wheel
Double
9 cup —
wheel
3.1.3 Shape of superabrasive section
Superabrasive section shapes and their codes are shown and indicated in Table 2.
 Code is irrespective of the location of the superabrasive section.
 The superabrasive section can be at any position relative to the core.
 The bold black lines in the drawings indicate the grinding face.
2 © ISO 2005 – All rights reserved

Table 2 — Superabrasive section shapes and codes
A AA B BF
BH BT C D
DD E EE EF
EH ET F FF
G J K L
LL M Q QV
R S U V
VF VL V V Y
NOTE The most common shapes are shown.
3.1.4 Location of superabrasive
...


NORME ISO
INTERNATIONALE 6104
Deuxième édition
2005-02-01
Produits superabrasifs — Meules
rotatives à base de diamant ou de nitrure
de bore — Généralités, désignation et
nomenclature multilingue
Superabrasive products — Rotating grinding tools with diamond or
cubic boron nitride — General survey, designation and multilingual
nomenclature
Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Termes et abréviations dimensionnelles. 1
3 Désignation. 1
3.1 Structure de la désignation. 1
3.1.1 Éléments . 1
3.1.2 Forme de base de la monture . 1
3.1.3 Forme de la couche superabrasive. 2
3.1.4 Emplacement de la couche superabrasive sur la monture . 4
3.1.5 Modifications effectuées sur les formes de base de la monture . 5
3.2 Désignation complète. 6
Annexe A (informative) Termes et abréviations dimensionnelles. 8
Annexe B (informative) Généralités et abréviations dimensionnelles. 10

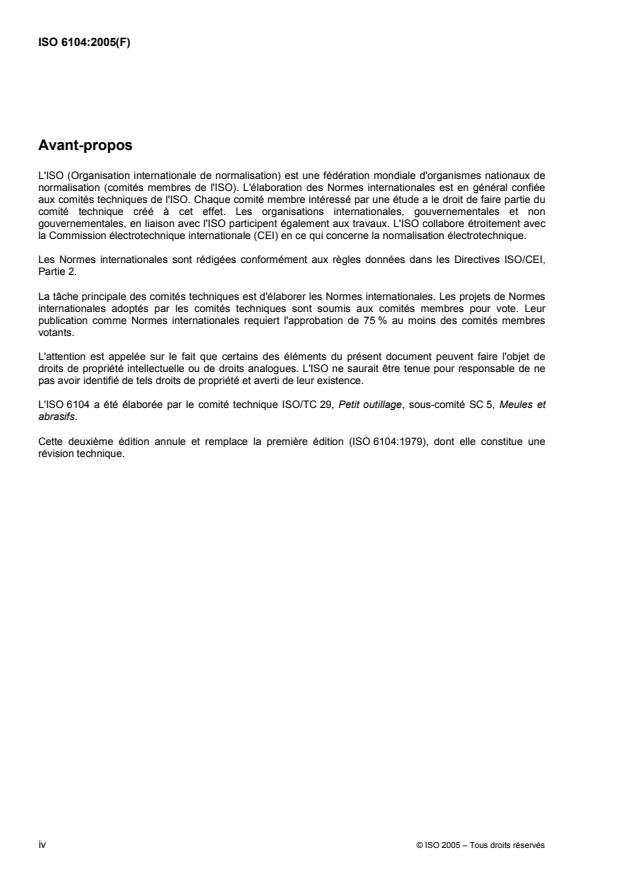

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6104 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 5, Meules et
abrasifs.
Cette deuxième édition annule et remplace la première édition (ISO 6104:1979), dont elle constitue une
révision technique.
iv © ISO 2005 – Tous droits réservés

NORME INTERNATIONALE ISO 6104:2005(F)

Produits superabrasifs — Meules rotatives à base de
diamant ou de nitrure de bore — Généralités, désignation
et nomenclature multilingue
1 Domaine d'application
La présente Norme internationale donne des généralités et spécifie la désignation des meules rotatives à
base de diamant ou de nitrure de bore cubique. Elle donne également une nomenclature multilingue
concernant ces meules.
NOTE En complément des termes en anglais et en français, deux des trois langues officielles de l'ISO, la présente
Norme internationale donne les termes équivalents en allemand; ces termes sont publiés sous la responsabilité du comité
membre allemand (DIN). Toutefois, seuls les termes donnés dans les langues officielles peuvent être considérés comme
étant des termes de l'ISO.
2 Termes et abréviations dimensionnelles
Voir l'Annexe A.
3 Désignation
3.1 Structure de la désignation
3.1.1 Éléments
La structure de la désignation comprend trois symboles destinés seulement à la désignation des meules
rotatives et des meules à tronçonner (scies). Les trois symboles doivent figurer dans toute désignation. Un
symbole supplémentaire peut être utilisé, si nécessaire.
La signification de ces symboles est la suivante:
 chiffre ou nombre caractéristique pour la forme de base de la monture supportant la couche
superabrasive (voir 3.1.2);
 une ou deux lettres caractéristiques pour la forme de la couche superabrasive (voir 3.1.3);
 chiffre ou nombre caractéristique pour l'emplacement de la couche superabrasive sur la monture (voir
3.1.4);
 éventuellement, une ou plusieurs lettres caractéristiques pour des modifications de la monture (voir 3.1.5).
3.1.2 Forme de base de la monture
Les formes de base de la monture sont définies par des symboles indépendamment de l'emplacement de la
couche superabrasive sur la monture et de l'utilisation finale sur les meules rotatives. La présence d'un
embrèvement dans la monture, destiné à recevoir la couche superabrasive, n'intervient pas dans la déter-
mination du symbole. Pour les formes de base de la monture, voir le Tableau 1.
Tableau 1 — Formes de base de la monture
Forme Forme
de la Désignation Schéma de la Désignation Schéma
monture monture
Meule
boisseau
Meule
concave à
1 périphérique 10
double
plate
monture
d'angle
Meule à face Meule
2 ou à partie 11 boisseau
travaillante conique
α > 60°
Meule
Meule à
3 12 boisseau
moyeu simple
conique
30° < α u 60°
Meule Meule
4 conique d'un 13 boisseau
côté conique
α u 30°
Meule
Meule à
6 boisseau 14
double moyeu
droite
Meule
9 boisseau —
double
3.1.3 Forme de la couche superabrasive
Les codes et les formes de la couche superabrasive sont indiqués dans le Tableau 2.
 Le code ne dépend pas de l'emplacement de la couche superabrasive.
 Cette dernière peut être placée en toute position sur la monture.
 Les traits gras indiquent la face de meulage.
2 © ISO 2005 – Tous droits réservés

Tableau 2 — Codes et formes de la couche superabrasive
A AA B BF
BT
BH C D
DD E EE EF
ET
FF
EH F
G J K L
LL M Q
QV
S V
U
R
V V Y
VF VL
NOTE La majorité des formes communes sont représentées dans ce tableau.
3.1.4 Emplacement de la couche
...


NORME ISO
INTERNATIONALE 6104
Deuxième édition
2005-02-01
Produits superabrasifs — Meules
rotatives à base de diamant ou de nitrure
de bore — Généralités, désignation et
nomenclature multilingue
Superabrasive products — Rotating grinding tools with diamond or
cubic boron nitride — General survey, designation and multilingual
nomenclature
Numéro de référence
©
ISO 2005
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés

Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Termes et abréviations dimensionnelles. 1
3 Désignation. 1
3.1 Structure de la désignation. 1
3.1.1 Éléments . 1
3.1.2 Forme de base de la monture . 1
3.1.3 Forme de la couche superabrasive. 2
3.1.4 Emplacement de la couche superabrasive sur la monture . 4
3.1.5 Modifications effectuées sur les formes de base de la monture . 5
3.2 Désignation complète. 6
Annexe A (informative) Termes et abréviations dimensionnelles. 8
Annexe B (informative) Généralités et abréviations dimensionnelles. 10

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 6104 a été élaborée par le comité technique ISO/TC 29, Petit outillage, sous-comité SC 5, Meules et
abrasifs.
Cette deuxième édition annule et remplace la première édition (ISO 6104:1979), dont elle constitue une
révision technique.
iv © ISO 2005 – Tous droits réservés

NORME INTERNATIONALE ISO 6104:2005(F)

Produits superabrasifs — Meules rotatives à base de
diamant ou de nitrure de bore — Généralités, désignation
et nomenclature multilingue
1 Domaine d'application
La présente Norme internationale donne des généralités et spécifie la désignation des meules rotatives à
base de diamant ou de nitrure de bore cubique. Elle donne également une nomenclature multilingue
concernant ces meules.
NOTE En complément des termes en anglais et en français, deux des trois langues officielles de l'ISO, la présente
Norme internationale donne les termes équivalents en allemand; ces termes sont publiés sous la responsabilité du comité
membre allemand (DIN). Toutefois, seuls les termes donnés dans les langues officielles peuvent être considérés comme
étant des termes de l'ISO.
2 Termes et abréviations dimensionnelles
Voir l'Annexe A.
3 Désignation
3.1 Structure de la désignation
3.1.1 Éléments
La structure de la désignation comprend trois symboles destinés seulement à la désignation des meules
rotatives et des meules à tronçonner (scies). Les trois symboles doivent figurer dans toute désignation. Un
symbole supplémentaire peut être utilisé, si nécessaire.
La signification de ces symboles est la suivante:
 chiffre ou nombre caractéristique pour la forme de base de la monture supportant la couche
superabrasive (voir 3.1.2);
 une ou deux lettres caractéristiques pour la forme de la couche superabrasive (voir 3.1.3);
 chiffre ou nombre caractéristique pour l'emplacement de la couche superabrasive sur la monture (voir
3.1.4);
 éventuellement, une ou plusieurs lettres caractéristiques pour des modifications de la monture (voir 3.1.5).
3.1.2 Forme de base de la monture
Les formes de base de la monture sont définies par des symboles indépendamment de l'emplacement de la
couche superabrasive sur la monture et de l'utilisation finale sur les meules rotatives. La présence d'un
embrèvement dans la monture, destiné à recevoir la couche superabrasive, n'intervient pas dans la déter-
mination du symbole. Pour les formes de base de la monture, voir le Tableau 1.
Tableau 1 — Formes de base de la monture
Forme Forme
de la Désignation Schéma de la Désignation Schéma
monture monture
Meule
boisseau
Meule
concave à
1 périphérique 10
double
plate
monture
d'angle
Meule à face Meule
2 ou à partie 11 boisseau
travaillante conique
α > 60°
Meule
Meule à
3 12 boisseau
moyeu simple
conique
30° < α u 60°
Meule Meule
4 conique d'un 13 boisseau
côté conique
α u 30°
Meule
Meule à
6 boisseau 14
double moyeu
droite
Meule
9 boisseau —
double
3.1.3 Forme de la couche superabrasive
Les codes et les formes de la couche superabrasive sont indiqués dans le Tableau 2.
 Le code ne dépend pas de l'emplacement de la couche superabrasive.
 Cette dernière peut être placée en toute position sur la monture.
 Les traits gras indiquent la face de meulage.
2 © ISO 2005 – Tous droits réservés

Tableau 2 — Codes et formes de la couche superabrasive
A AA B BF
BT
BH C D
DD E EE EF
ET
FF
EH F
G J K L
LL M Q
QV
S V
U
R
V V Y
VF VL
NOTE La majorité des formes communes sont représentées dans ce tableau.
3.1.4 Emplacement de la couche
...


МЕЖДУНАРОДНЫЙ
ISO
СТАНДАРТ
Второе издание
2005-02-01
Изделия суперабразивные.
Шлифовальные круги и пилы
алмазные или из кубического нитрида
бора. Общий обзор, обозначение и
многоязычная номенклатура
Superabrasive products — Rotating grinding tools with diamond
or cubic boron nitride — General survey, designation and
multilingual nomenclature
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2005
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.

ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ

Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2005 – Все права сохраняются

Содержание Страница
Предисловие .iv
1 Область применения .1
2 Термины и размерная аббревиатура .1
3 Обозначения.1
3.1 Структура обозначения.1
3.1.1 Элементы .1
3.1.2 Базовый профиль сердцевины круга.1
3.1.3 Профиль абразивной части .2
3.1.4 Расположение абразивной части на сердцевине круга.3
3.1.5 Модификации базового профиля сердцевины круга .5
3.2 Полное обозначение .7
Приложение A (информативное) Размерная аббревиатура и термины.8
Приложение B (информативное) Общий обзор и размерная аббревиатура .10
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных прав.
Международный стандарт ISO 6104 подготовлен Техническими комитетами ISO/ТC 29, Ручной
инструмент, Подкомитетом SC5, Шлифовальные круги и абразивы.
Настоящее второе издание отменяет и заменяет первое издание ISO 6104:1979, которое было
пересмотрено технически.
iv © ISO 2005 – Все права сохраняются

МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 6104:2005(R)

Изделия суперабразивные. Шлифовальные круги и пилы
алмазные или из кубического нитрида бора. Общий обзор,
обозначение и многоязычная номенклатура
1 Область применения
Настоящий международный стандарт дает общий обзор и устанавливает обозначение шлифовальных
кругов и пил, имеющих часть профиля из суперабразивных (далее абразивных) материалов таких, как
алмаз или кубический нитрид бора. В стандарте приведена также номенклатура этих инструментов на
нескольких языках.
ПРИМЕЧАНИЕ В добавление к терминам на английском и французском языках, двух из трех официальных
языков ISO, настоящий международный стандарт приводит эквивалентные термины на немецком языке; эти
термины опубликованы под ответственность комитета-члена Германии (DIN). Однако только термины на
официальном языке могут считаться терминами ISO.
2 Термины и размерная аббревиатура
См. Приложение А.
3 Обозначения
3.1 Структура обозначения
3.1.1 Элементы
Структура обозначения состоит из трех символов, предназначенных только для обозначения
шлифовальных кругов и отрезных абразивных кругов (пил). Эти три символа должны включаться в
любое обозначение. При необходимости может использоваться дополнительный символ.
Значение этих символов следующее:
— цифра или характерный номер базового профиля сердцевины круга, на котором
устанавливается абразивная часть (см. 3.1.2);
— символы из одной или двух букв для формы абразивной части (см. 3.1.3);
— цифра или характерный номер для расположения абразивной части на сердцевине круга (см.
3.1.4);
— возможно один или несколько буквенных символов для модификаций сердцевины круга (см.
3.1.5).
3.1.2 Базовый профиль сердцевины круга
Базовые профили сердцевины круга определяются символами независимо от расположения на них
абразивных частей и конечного назначения вращающихся шлифовальных инструментов. Наличие
выточки на сердцевине для установки абразивной части круга не влияет на определение символа.
Базовые профили сердцевины круга см. в Таблице 1.
Таблица 1 Базовые профили сердцевины шлифовальных кругов
Профиль Профиль
Обозначение Иллюстрация Обозначение Иллюстрация
сердцевины сердцевины
1 Плоский 10 Вогнутый
периферийный двухугловой
круг чашечный
круг
2 Торцовый круг 11 Конический
чашечный
круг
3 Круг с одной 12 Конический
ступицей чашечный
круг
4 Круг конический 13 Конический
с одной чашечный
стороны круг
6 Плоский 14 Круг с двумя
чашечный круг ступицами
9 Чашечный круг

сдвоенный
3.1.3 Профиль абразивной части
Профили абразивной части и их коды показаны и обозначены в Таблице 2.
— Код не зависит от расположения абразивной части.
— Абразивная часть может находиться в любом положении относительно сердцевины круга.
— Черные линии на чертежах показывают рабочую сторону шлифовального круга.
2 © ISO 2005 – Все права сохраняются

Таблица 2 — Профили и коды абразивной части
A AA B BF
BH BT C D
DD E EE EF
EH ET F FF
G J K L
LL M Q QV
R S U V
VF VL V V Y
ПРИМЕЧАНИЕ Показаны самые обычные профили
3.1.4 Расположение абразивной части на сердцевине круга
См. Таблицу 3.
Таблица 3 — Расположение абразивной части на сердцевине круга
№ Расположение Описание Профиль
По периферии Абразивная часть располагается по
периферии сердцевины круга и
распространяется на полн
...


МЕЖДУНАРОДНЫЙ
ISO
СТАНДАРТ
Второе издание
2005-02-01
Изделия суперабразивные.
Шлифовальные круги и пилы
алмазные или из кубического нитрида
бора. Общий обзор, обозначение и
многоязычная номенклатура
Superabrasive products — Rotating grinding tools with diamond
or cubic boron nitride — General survey, designation and
multilingual nomenclature
Ответственность за подготовку русской версии несёт GOST R
(Российская Федерация) в соответствии со статьёй 18.1 Устава ISO
Ссылочный номер
©
ISO 2005
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на интегрированные шрифты и они не будут установлены на компьютере, на котором ведется редактирование. В
случае загрузки настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение
лицензионных условий фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованные для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.

ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ

Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Опубликовано в Швейцарии
ii © ISO 2005 – Все права сохраняются

Содержание Страница
Предисловие .iv
1 Область применения .1
2 Термины и размерная аббревиатура .1
3 Обозначения.1
3.1 Структура обозначения.1
3.1.1 Элементы .1
3.1.2 Базовый профиль сердцевины круга.1
3.1.3 Профиль абразивной части .2
3.1.4 Расположение абразивной части на сердцевине круга.3
3.1.5 Модификации базового профиля сердцевины круга .5
3.2 Полное обозначение .7
Приложение A (информативное) Размерная аббревиатура и термины.8
Приложение B (информативное) Общий обзор и размерная аббревиатура .10
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
ISO не должен нести ответственность за идентификацию какого-либо одного или всех патентных прав.
Международный стандарт ISO 6104 подготовлен Техническими комитетами ISO/ТC 29, Ручной
инструмент, Подкомитетом SC5, Шлифовальные круги и абразивы.
Настоящее второе издание отменяет и заменяет первое издание ISO 6104:1979, которое было
пересмотрено технически.
iv © ISO 2005 – Все права сохраняются

МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 6104:2005(R)

Изделия суперабразивные. Шлифовальные круги и пилы
алмазные или из кубического нитрида бора. Общий обзор,
обозначение и многоязычная номенклатура
1 Область применения
Настоящий международный стандарт дает общий обзор и устанавливает обозначение шлифовальных
кругов и пил, имеющих часть профиля из суперабразивных (далее абразивных) материалов таких, как
алмаз или кубический нитрид бора. В стандарте приведена также номенклатура этих инструментов на
нескольких языках.
ПРИМЕЧАНИЕ В добавление к терминам на английском и французском языках, двух из трех официальных
языков ISO, настоящий международный стандарт приводит эквивалентные термины на немецком языке; эти
термины опубликованы под ответственность комитета-члена Германии (DIN). Однако только термины на
официальном языке могут считаться терминами ISO.
2 Термины и размерная аббревиатура
См. Приложение А.
3 Обозначения
3.1 Структура обозначения
3.1.1 Элементы
Структура обозначения состоит из трех символов, предназначенных только для обозначения
шлифовальных кругов и отрезных абразивных кругов (пил). Эти три символа должны включаться в
любое обозначение. При необходимости может использоваться дополнительный символ.
Значение этих символов следующее:
— цифра или характерный номер базового профиля сердцевины круга, на котором
устанавливается абразивная часть (см. 3.1.2);
— символы из одной или двух букв для формы абразивной части (см. 3.1.3);
— цифра или характерный номер для расположения абразивной части на сердцевине круга (см.
3.1.4);
— возможно один или несколько буквенных символов для модификаций сердцевины круга (см.
3.1.5).
3.1.2 Базовый профиль сердцевины круга
Базовые профили сердцевины круга определяются символами независимо от расположения на них
абразивных частей и конечного назначения вращающихся шлифовальных инструментов. Наличие
выточки на сердцевине для установки абразивной части круга не влияет на определение символа.
Базовые профили сердцевины круга см. в Таблице 1.
Таблица 1 Базовые профили сердцевины шлифовальных кругов
Профиль Профиль
Обозначение Иллюстрация Обозначение Иллюстрация
сердцевины сердцевины
1 Плоский 10 Вогнутый
периферийный двухугловой
круг чашечный
круг
2 Торцовый круг 11 Конический
чашечный
круг
3 Круг с одной 12 Конический
ступицей чашечный
круг
4 Круг конический 13 Конический
с одной чашечный
стороны круг
6 Плоский 14 Круг с двумя
чашечный круг ступицами
9 Чашечный круг

сдвоенный
3.1.3 Профиль абразивной части
Профили абразивной части и их коды показаны и обозначены в Таблице 2.
— Код не зависит от расположения абразивной части.
— Абразивная часть может находиться в любом положении относительно сердцевины круга.
— Черные линии на чертежах показывают рабочую сторону шлифовального круга.
2 © ISO 2005 – Все права сохраняются

Таблица 2 — Профили и коды абразивной части
A AA B BF
BH BT C D
DD E EE EF
EH ET F FF
G J K L
LL M Q QV
R S U V
VF VL V V Y
ПРИМЕЧАНИЕ Показаны самые обычные профили
3.1.4 Расположение абразивной части на сердцевине круга
См. Таблицу 3.
Таблица 3 — Расположение абразивной части на сердцевине круга
№ Расположение Описание Профиль
По периферии Абразивная часть располагается по
периферии сердцевины круга и
распространяется на полн
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
