ISO 4042:2018
(Main)Fasteners — Electroplated coating systems
Fasteners — Electroplated coating systems
This document specifies requirements for electroplated coatings and coating systems on steel fasteners. The requirements related to dimensional properties also apply to fasteners made of copper or copper alloys. It also specifies requirements and gives recommendations to minimize the risk of hydrogen embrittlement; see 4.4 and Annex B. It mainly applies to zinc and zinc alloy coating systems (zinc, zinc-nickel, zinc-iron) and cadmium, primarily intended for corrosion protection and other functional properties: — with or without conversion coating; — with or without sealant; — with or without top coat; — with or without lubricant (integral lubricant and/or subsequently added lubricant). Specifications for other electroplated coatings and coating systems (tin, tin-zinc, copper-tin, copper-silver, copper, silver, copper-zinc, nickel, nickel-chromium, copper-nickel, copper-nickel-chromium) are included in this document only for dimensional requirements related to fasteners with ISO metric threads. This document applies to bolts, screws, studs and nuts with ISO metric thread, to fasteners with non-ISO metric thread, and to non-threaded fasteners such as washers, pins, clips and rivets. Information for design and assembly of coated fasteners is given in Annex A. This document does not specify requirements for properties such as weldability or paintability. NOTE Other International Standards specify differing electroplating processes. For electroplating of fasteners, the requirements of this document apply, unless otherwise agreed.
Fixations — Systèmes de revêtements électrolytiques
Le présent document spécifie les exigences applicables aux revêtements et aux systèmes de revêtement électrolytiques destinés aux fixations en acier. Les exigences portant sur les caractéristiques dimensionnelles s'appliquent également aux fixations en cuivre ou en alliages de cuivre. Il spécifie également les exigences et donne des recommandations visant à réduire le risque de fragilisation par l'hydrogène; voir 4.4 et Annexe B. Il s'applique principalement aux systèmes de revêtement de zinc et d'alliage de zinc (zinc, zinc-nickel, zinc-fer) et de cadmium, essentiellement destinés à la protection contre la corrosion et à l'obtention d'autres caractéristiques fonctionnelles: — avec ou sans couche de conversion; — avec ou sans finitions «sealer»; — avec ou sans finition «top coat»; — avec ou sans lubrifiant (lubrifiant intégré et/ou lubrifiant additionnel). Les spécifications concernant d'autres revêtements et systèmes de revêtement électrolytiques (étain, étain-zinc, cuivre-étain, cuivre-argent, cuivre, argent, cuivre-zinc, nickel, nickel-chrome, cuivre-nickel, cuivre-nickel-chrome) sont incluses dans le présent document uniquement pour les exigences dimensionnelles relatives aux fixations à filetage métrique ISO. Le présent document s'applique aux vis, goujons, tiges filetées et écrous à filetage métrique ISO, aux fixations à filetage non métrique ISO et aux fixations non filetées telles que les rondelles, les goupilles, les clips et les rivets. Des informations sur la conception et l'assemblage des fixations revêtues sont données à l'Annexe A. Le présent document ne spécifie pas d'exigence pour les caractéristiques telles que la soudabilité ou l'aptitude à la peinture. NOTE Des procédés de revêtement électrolytique différents sont spécifiés dans d'autres Normes internationales. Pour le revêtement électrolytique des fixations, les exigences du présent document s'appliquent, sauf accord contraire.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4042
Third edition
2018-08
Fasteners — Electroplated coating
systems
Fixations — Systèmes de revêtements électrolytiques
Reference number
ISO 4042:2018(E)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO 4042:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4042:2018(E)
Contents Page
Foreword .v
Introduction .vii
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 General characteristics of the coating . 3
4.1 Coating metals or alloys and main purposes . 3
4.2 Build-up of basic electroplated coating systems . 3
4.3 Coating systems and coating processes. 4
4.4 Internal hydrogen embrittlement. 4
4.4.1 General. 4
4.4.2 Fasteners with hardness below 360 HV . 5
4.4.3 Fasteners with hardness equal to and above 360 HV and up to 390 HV . 5
4.4.4 Fasteners with hardness above 390 HV . 5
4.4.5 Fasteners in accordance with ISO 898-1, ISO 898-2 and ISO 898-3 . 6
4.4.6 Baking and test requirements for case-hardened and tempered screws . 7
4.4.7 Work-hardened fasteners . 8
4.4.8 Fasteners with bainitic structure . 8
4.5 Baking . 8
5 Corrosion protection and testing . 8
5.1 General . 8
5.2 Neutral salt spray test (NSS) for zinc based coating systems . 9
5.3 Sulfur dioxide test (Kesternich test) .10
5.4 Bulk handling, automatic processes such as feeding and/or sorting, storage and
transport . .11
6 Dimensional requirements and testing .11
6.1 General .11
6.2 Fasteners with ISO metric thread .11
6.2.1 Coating thickness .11
6.2.2 Gaugeability and assemblability .12
6.3 Other fasteners .12
6.4 Test methods for thickness determination .13
7 Mechanical and physical properties and testing .15
7.1 General .15
7.2 Appearance .15
7.3 Corrosion resistance related to temperature .15
7.4 Torque/clamp force relationship .15
7.5 Determination of hexavalent chromium .15
8 Applicability of tests .15
8.1 General .15
8.2 Tests mandatory for each lot .15
8.3 Tests for in-process control.16
8.4 Tests to be performed when specified by the purchaser .16
9 Designation system .16
9.1 General .16
9.2 Designation of electroplated coating systems for the order .17
9.3 Examples of designation of hexavalent chromium free electroplated coating
systems for fasteners .18
9.4 Designation of fasteners with electroplated coating systems for labelling .19
10 Ordering requirements for electroplating .19
© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4042:2018(E)

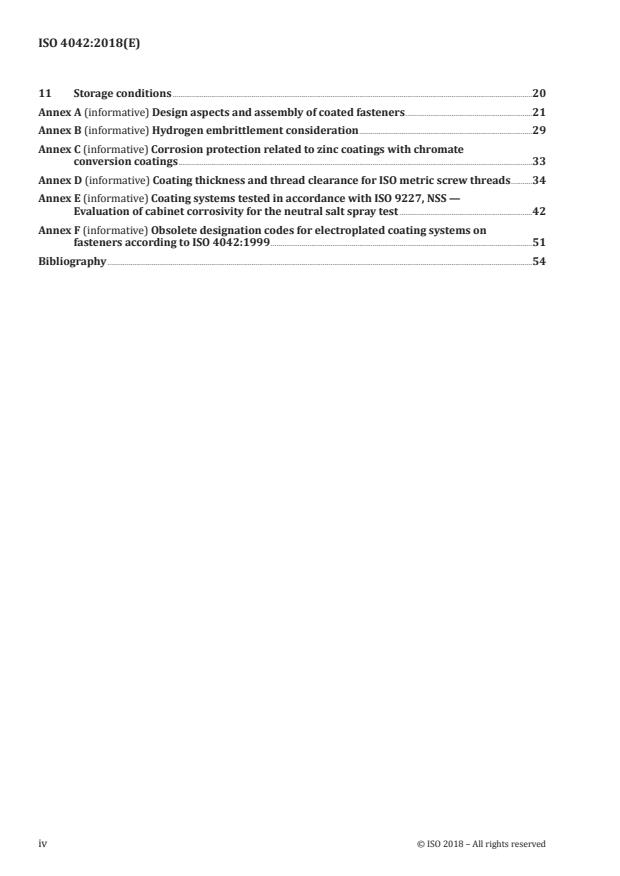

11 Storage conditions .20
Annex A (informative) Design aspects and assembly of coated fasteners .21
Annex B (informative) Hydrogen embrittlement consideration .29
Annex C (informative) Corrosion protection related to zinc coatings with chromate
conversion coatings .33
Annex D (informative) Coating thickness and thread clearance for ISO metric screw threads .34
Annex E (informative) Coating systems tested in accordance with ISO 9227, NSS —
Evaluation of cabinet corrosivity for the neutral salt spray test .42
Annex F (informative) Obsolete designation codes for electroplated coating systems on
fasteners according to ISO 4042:1999 .51
Bibliography .54
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4042:2018(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www .iso .org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 2, Fasteners, Subcommittee SC 14, Surface
coatings.
This third edition cancels and replaces the second edition (ISO 4042:1999), which has been technically
revised. The main changes compared to the previous edition are as follows:
— application to all fasteners, including self-tapping and thread forming screws, washers, rivets,
clips, etc.;
— focus on coatings designed for corrosion protection of fasteners;
— application to electroplated coating systems with or without additional layers (conversion coating,
sealant, top coat, lubricant);
— specification of minimum corrosion resistance (white corrosion and red rust);
— inclusion of up-to-date knowledge about hydrogen embrittlement and prevention measures;
— definitions specified in ISO 1891-2;
— concerning corrosion tests, inclusion of sulfur dioxide test (Kesternich) and calibration of neutral
salt spray test;
— inclusion of gaugeability and assemblability requirements;
— for thickness determination, addition of adequate test methods and deletion of the batch average
thickness;
— new designation system for all coating systems;
— specification for mechanical and physical properties and related test methods;
— information about design aspects and assembly of coated fasteners;
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 4042:2018(E)
— information for coating thickness and thread clearance for ISO metric screw threads;
— information about evaluation of cabinet corrosivity for the neutral salt spray test.
vi © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 4042:2018(E)
Introduction
This document was completely revised to take into account new developments related to hexavalent
chromium free passivations, application of sealants and top coats, requirements for functional
properties as well as results of research work to minimize the risk of hydrogen embrittlement.
© ISO 2018 – All rights reserved vii
---------------------- Page: 7 ----------------------
INTERNATIONAL STANDARD ISO 4042:2018(E)
Fasteners — Electroplated coating systems
1 Scope
This document specifies requirements for electroplated coatings and coating systems on steel
fasteners. The requirements related to dimensional properties also apply to fasteners made of copper
or copper alloys.
It also specifies requirements and gives recommendations to minimize the risk of hydrogen
embrittlement; see 4.4 and Annex B.
It mainly applies to zinc and zinc alloy coating systems (zinc, zinc-nickel, zinc-iron) and cadmium,
primarily intended for corrosion protection and other functional properties:
— with or without conversion coating;
— with or without sealant;
— with or without top coat;
— with or without lubricant (integral lubricant and/or subsequently added lubricant).
Specifications for other electroplated coatings and coating systems (tin, tin-zinc, copper-tin, copper-
silver, copper, silver, copper-zinc, nickel, nickel-chromium, copper-nickel, copper-nickel-chromium)
are included in this document only for dimensional requirements related to fasteners with ISO metric
threads.
This document applies to bolts, screws, studs and nuts with ISO metric thread, to fasteners with non-
ISO metric thread, and to non-threaded fasteners such as washers, pins, clips and rivets.
Information for design and assembly of coated fasteners is given in Annex A.
This document does not specify requirements for properties such as weldability or paintability.
NOTE Other International Standards specify differing electroplating processes. For electroplating of
fasteners, the requirements of this document apply, unless otherwise agreed.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 1456, Metallic and other inorganic coatings — Electrodeposited coatings of nickel, nickel plus
chromium, copper plus nickel and of copper plus nickel plus chromium
ISO 1463, Metallic and oxide coatings — Measurement of coating thickness — Microscopical method
ISO 1502, ISO general-purpose metric screw threads — Gauges and gauging
ISO 1891-2, Fasteners — Terminology — Part 2: Vocabulary and definitions for coatings
ISO 2081, Metallic and other inorganic coatings — Electroplated coatings of zinc with supplementary
treatments on iron or steel
ISO 2082, Metallic and other inorganic coatings — Electroplated coatings of cadmium with supplementary
treatments on iron or steel
© ISO 2018 – All rights reserved 1
---------------------- Page: 8 ----------------------
ISO 4042:2018(E)
ISO 2093, Electroplated coatings of tin — Specification and test methods
ISO 2177, Metallic coatings — Measurement of coating thickness — Coulometric method by anodic
dissolution
ISO 2178, Non-magnetic coatings on magnetic substrates — Measurement of coating thickness —
Magnetic method
ISO 3231, Paints and varnishes — Determination of resistance to humid atmospheres containing sulfur dioxide
ISO 3497, Metallic coatings — Measurement of coating thickness — X-ray spectrometric methods
ISO 3613:2010, Metallic and other inorganic coatings — Chromate conversion coatings on zinc, cadmium,
aluminium-zinc alloys and zinc-aluminium alloys — Test methods
ISO 4521, Metallic and other inorganic coatings — Electrodeposited silver and silver alloy coatings for
engineering purposes — Specification and test methods
ISO 6988, Metallic and other non organic coatings — Sulfur dioxide test with general condensation of
moisture
ISO 8991, Designation system for fasteners
ISO 9227, Corrosion tests in artificial atmospheres — Salt spray tests
ISO 15330, Fasteners — Preloading test for the detection of hydrogen embrittlement — Parallel bearing
surface method
ISO 15726, Metallic and other inorganic coatings — Electrodeposited zinc alloys with nickel, cobalt or iron
ISO 16047, Fasteners — Torque/clamp force testing
ISO 16228, Fasteners — Types of inspection documents
ISO 19598, Metallic coatings — Electroplated coatings of zinc and zinc alloys on iron or steel with
supplementary Cr(VI)-free treatment
ISO 21968, Non-magnetic metallic coatings on metallic and non-metallic basis materials — Measurement
of coating thickness — Phase-sensitive eddy-current method
ASME B18.6.3, Machine Screws, Tapping Screws, and Metallic Drive Screws (Inch Series)
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 1891-2 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
3.1
reference panel
reference material that is to be exposed to check the corrosivity level of the test cabinet used for
fastener testing
2 © ISO 2018 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 4042:2018(E)
4 General characteristics of the coating
4.1 Coating metals or alloys and main purposes
Electroplated coating systems for steel fasteners are primarily applied for corrosion protection and
functional properties, such as torque/clamp force relationship.
In addition, other functional properties or decorative properties can be specified; see Annex A.
Table 1 shows commonly used electroplated coatings in relation with their main purposes and
references to related ISO standards, which give additional general information not covered by this
document, e.g. for designation. Some of the International Standards listed in Table 1 specify differing
electroplating processes. For the purpose of fasteners, the requirements of this document apply.
Table 1 — Electroplated coatings in accordance with their main purposes and related
ISO standards
Main purpose of
Coating metal(s) Nature the coating for ISO standard
fasteners
Symbol Element
Zn Zinc Metal P/D/F ISO 2081, ISO 19598
ZnNi Zinc-nickel Alloy P/D/F ISO 15726, ISO 19598
ZnFe Zinc-iron Alloy P/D/F ISO 15726, ISO 19598
a
Cd Cadmium Metal P/F ISO 2082
Ni Nickel Metal D/F ISO 1456
Ni+Cr Nickel-chromium Multi-layer D ISO 1456
Cu+Ni Copper-nickel Multi-layer D ISO 1456
Cu+Ni+Cr Copper-nickel-chromium Multi-layer D ISO 1456
CuZn Brass Alloy D —
CuSn Copper-tin (bronze) Alloy F —
Cu Copper Metal F/D —
Ag Silver Metal F/D ISO 4521
CuAg Copper-silver Alloy F —
Sn Tin Metal F ISO 2093
SnZn Tin-zinc Metal F/P —
P corrosion protection
F functional properties
D decorative properties (colour, aspect)
a
Cadmium is restricted or prohibited for many applications (remaining cadmium users are predominantly military and
aerospace industries).
4.2 Build-up of basic electroplated coating systems
Figure 1 shows basic electroplated coating systems.
© ISO 2018 – All rights reserved 3
---------------------- Page: 10 ----------------------
ISO 4042:2018(E)
Key
1 only metal layer(s)
2 metal layer(s) + conversion coating
3 metal layer(s) + conversion coating + additional lubricant
4 metal layer(s) + conversion coating + sealant/top coat
5 metal layer(s) + conversion coating + sealant/top coat + additional lubricant
Figure 1 — Basic electroplated coating systems (schematic)
A conversion coating increases corrosion protection on zinc, zinc alloys and cadmium coatings. It may
be a passivation (chromium VI free) or a chromatation (chromium VI containing). The conversion
coating can also provide better adhesion for additional layer(s) and/or additional colour/paint.
An additional sealant/top coat (with or without integral lubricant) may be chosen to increase corrosion
resistance and to achieve other specific properties (e.g. torque/clamp force properties, resistance to
chemicals, mechanical resistance, aspect, colour, thermal stability, increased electrical resistance, UV
radiation resistance). The selection of the nature of a sealant or top coat should be based on desired
additional properties.
An additional lubricant may be applied to adjust or amend the torque/clamp force relationship.
4.3 Coating systems and coating processes
The type and geometry of the fasteners should be considered when selecting a coating system and the
related coating process (see Annex A) as well as hydrogen embrittlement considerations (see Annex B).
The electroplating process shall be under control, in accordance with a recognized standard and/or a
specification by agreement with the customer.
4.4 Internal hydrogen embrittlement
4.4.1 General
If the three following conditions are concurrently present for fasteners:
— with high tensile strength or hardness or which have been case-hardened and tempered or cold
worked to high hardness,
— which are under tensile stress, and
— which have absorbed hydrogen,
there is a risk of Internal Hydrogen Embrittlement (IHE).
The susceptibility to IHE increases with increasing hardness of the fastener material. Appropriate
measures for prevention of IHE for quenched and tempered fasteners depending on hardness are
4 © ISO 2018 – All rights reserved
---------------------- Page: 11 ----------------------
ISO 4042:2018(E)
specified in Table 2. For fasteners in accordance with ISO 898-1, ISO 898-2 and ISO 898-3, Tables 3, 4
and 5 apply.
Table 2 — Measures related to IHE for quenched and tempered fasteners with regard to
hardness
360 HV 390 HV
A B C
No supplemental process veri- Supplemental process verifica-
Supplemental process verification and/or
fication or product testing with tion and/or product tests with
product testing with regard to IHE
regard to IHE regard to IHE
OR
AND AND
No baking necessary Baking Baking
(at the choice of the fastener manufacturer) (baking temperature and dura-
tion shall be specified)
See 4.4.2 See 4.4.3 and B.6 See 4.4.4 and B.6
4.4.2 Fasteners with hardness below 360 HV
When electroplating fasteners with specified maximum hardness below 360 HV (A in Tables 2, 3, 4
and 5), no supplemental process verification with regard to IHE and no baking are necessary.
4.4.3 Fasteners with hardness equal to and above 360 HV and up to 390 HV
When electroplating fasteners with specified maximum hardness equal to and above 360 HV and up to
and including 390 HV (B in Tables 2, 3, 4 and 5), baking is not required provided supplemental process
verification and/or product testing with regard to IHE have been performed. However, the purchaser is
free to require baking generally.
For fasteners in this specified hardness range, electroplating does not pose a risk of IHE. In case of a
failure in a product test, it cannot be assumed that baking the parts would have prevented such failure:
the metallurgical and physical conditions of the fastener material should be investigated for non-
conformances. For more information, see B.4.
4.4.4 Fasteners with hardness above 390 HV
When electroplating fasteners with specified maximum hardness above 390 HV (C in Tables 2, 3 and 5),
baking is required; see B.4 for minimum recommended baking temperature and duration.
The following exemptions apply:
— for fasteners which are not specified to be under tensile stress by design or standard (e.g. set screws
in accordance with ISO 898-5), baking is not required (see B.2),
— induction hardened ends (e.g. for thread forming screws) shall not be considered for determining
measures related to IHE in relation to Table 2, because they are normally not subjected to tensile
stress provided that the end protrudes through the mating thread.
For alkaline zinc-nickel electroplatings (and nickel content from 12 % to 16 %), it is possible to avoid
baking because of low risk of IHE (see B.3). The decision not to carry out baking shall be based on
testing (see B.6) and be agreed between the supplier and the purchaser.
NOTE For acid zinc-nickel electroplatings, studies have shown similar benefits as for alkaline zinc-nickel
electroplating, however more data is necessary with regard to baking avoidance.
© ISO 2018 – All rights reserved 5
---------------------- Page: 12 ----------------------
ISO 4042:2018(E)
4.4.5 Fasteners in accordance with ISO 898-1, ISO 898-2 and ISO 898-3
For fasteners in accordance with ISO 898-1, ISO 898-2 and ISO 898-3, Tables 3, 4 and 5 apply.
Table 3 — Measures related to IHE for fasteners in accordance with ISO 898-1
Property class
Bolts, screws, studs in ac-
≤ 9.8 10.9 12.9 and 12.9
cordance with ISO 898-1
A B C
No supplemental process Supplemental process ver- Supplemental process ver-
verification or product ification and/or product ification and/or product
testing with regard to IHE testing with regard to IHE testing with regard to IHE
Measures related to IHE
AND OR AND
a
No baking necessary Baking Baking
Baking temperature and
At the choice of the fasten-
— duration shall be specified
er manufacturer
(see also B.4)
See 4.4.2 See 4.4.3 and B.6 See 4.4.4 and B.6
a
For alkaline zinc-nickel electroplatings (and nickel content from 12 % to 16 %), the decision not to carry out baking
shall be based on testing (see B.6) and be agreed between the supplier and the purchaser.
Table 4 — Measures related to IHE for nuts in accordance with ISO 898-2
Property class
≤ 12
Nuts in accordance with
Nuts with specified maximum Nuts with specified maximum
ISO 898-2
a
hardness < 360 HV hardness ≥ 360 HV
A B
No supplemental process verification Supplemental process verification
with regard to IHE
AND
Measures related to IHE
OR
No baking necessary
Baking
At the choice of the fastener
—
manufacturer
See 4.4.2 See 4.4.3
a
Only:
— for regular nuts (style 1) with fine pitch thread, property class 10, and
— for high nuts (style 2) with fine pitch thread, property class 12, and diameters above 16 mm.
6 © ISO 2018 – All rights reserved
---------------------- Page: 13 ----------------------
ISO 4042:2018(E)
Table 5 — Measures related to IHE for flat washers in accordance with ISO 898-3
Property class
Flat washers in accord-
≤ 200HV 300HV 380HV
ance with ISO 898-3
A B C
No supplemental process Supplemental process veri- Supplemental process veri-
verification fication with regard to IHE fication with regard to IHE
Measures
...
NORME ISO
INTERNATIONALE 4042
Troisième édition
2018-08
Fixations — Systèmes de revêtements
électrolytiques
Fasteners — Electroplated coating systems
Numéro de référence
ISO 4042:2018(F)
©
ISO 2018
---------------------- Page: 1 ----------------------
ISO 4042:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4042:2018(F)
Sommaire Page
Avant-propos .v
Introduction .vii
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Caractéristiques générales du revêtement . 3
4.1 Métaux ou alliages constituant le revêtement et objectifs principaux . 3
4.2 Constitution des principaux systèmes de revêtement électrolytiques . 4
4.3 Systèmes de revêtement et procédés de revêtement . 4
4.4 Fragilisation par l'hydrogène interne . 5
4.4.1 Généralités . 5
4.4.2 Fixations de dureté inférieure à 360 HV . 5
4.4.3 Fixations de dureté supérieure ou égale à 360 HV et inférieure ou égale à
390 HV . 5
4.4.4 Fixations de dureté supérieure à 390 HV . 6
4.4.5 Fixations conformes aux ISO 898-1, ISO 898-2 et ISO 898-3 . 6
4.4.6 Dégazage et exigences d'essais pour les vis cémentées et revenues . 7
4.4.7 Fixations écrouies . 8
4.4.8 Fixations à structure bainitique . . 8
4.5 Dégazage . 9
5 Protection contre la corrosion et essais . 9
5.1 Généralités . 9
5.2 Essai au brouillard salin neutre (BS) pour systèmes de revêtement à base de zinc .10
5.3 Essai au dioxyde de soufre (essai Kesternich) .11
5.4 Manutention en vrac, procédés automatiques tels que l’alimentation et/ou le tri,
stockage et transport .12
6 Caractéristiques dimensionnelles et essais .12
6.1 Généralités .12
6.2 Fixations à filetage métrique ISO .13
6.2.1 Épaisseur de revêtement .13
6.2.2 Aptitude au contrôle par calibre du filetage et aptitude à l'assemblage .13
6.3 Autres fixations .14
6.4 Méthodes d’essai pour la détermination de l’épaisseur.14
7 Caractéristiques mécaniques et physiques, et essais .16
7.1 Généralités .16
7.2 Aspect . .16
7.3 Résistance à la corrosion par rapport à la température .16
7.4 Relation couple/tension .16
7.5 Détermination du chrome hexavalent .16
8 Application des essais .16
8.1 Généralités .16
8.2 Essais obligatoires pour chaque lot .17
8.3 Essais pour le contrôle en fabrication.17
8.4 Essais à effectuer si spécifiés par le client .17
9 Système de désignation .17
9.1 Généralités .17
9.2 Désignation des systèmes de revêtement électrolytiques pour la commande .18
9.3 Exemples de désignation des systèmes de revêtement électrolytiques sans chrome
hexavalent pour les fixations .20
9.4 Désignation des fixations avec systèmes de revêtement électrolytiques pour
l’étiquetage .21

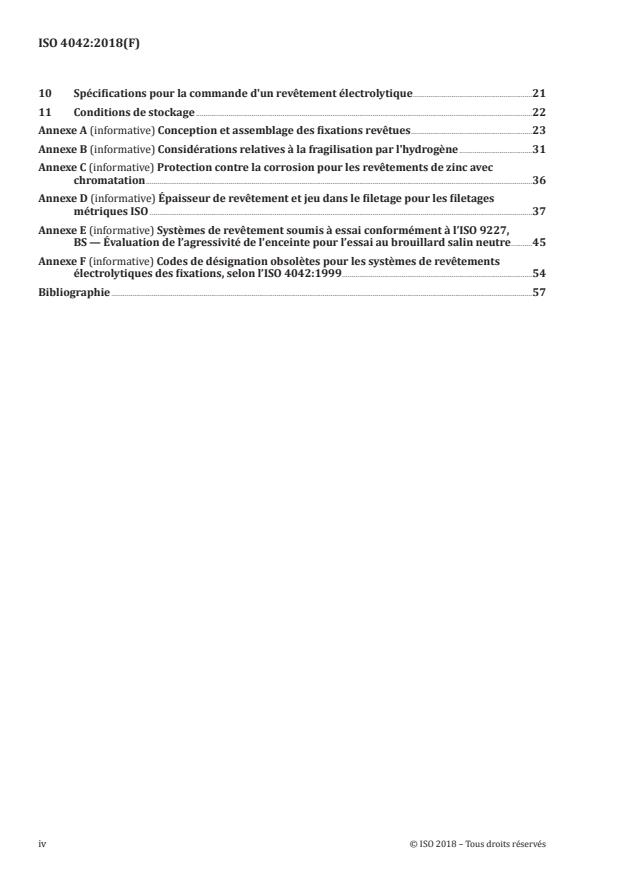

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4042:2018(F)
10 Spécifications pour la commande d'un revêtement électrolytique .21
11 Conditions de stockage .22
Annexe A (informative) Conception et assemblage des fixations revêtues .23
Annexe B (informative) Considérations relatives à la fragilisation par l'hydrogène .31
Annexe C (informative) Protection contre la corrosion pour les revêtements de zinc avec
chromatation .36
Annexe D (informative) Épaisseur de revêtement et jeu dans le filetage pour les filetages
métriques ISO .37
Annexe E (informative) Systèmes de revêtement soumis à essai conformément à l’ISO 9227,
BS — Évaluation de l’agressivité de l'enceinte pour l’essai au brouillard salin neutre .45
Annexe F (informative) Codes de désignation obsolètes pour les systèmes de revêtements
électrolytiques des fixations, selon l’ISO 4042:1999 .54
Bibliographie .57
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4042:2018(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/avant -propos.
Le présent document a été préparé par le comité technique l'ISO/TC 2/SC 14, Revêtements de surface.
Cette troisième édition annule et remplace la seconde édition (ISO 4042:1999) qui a fait l’objet d’une
révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:
— application à toutes les fixations, y compris les vis à tôle et les vis formant leur propre filetage, les
rondelles, les rivets, les clips, etc.;
— accent mis sur les revêtements conçus pour protéger les fixations contre la corrosion,
— application aux revêtements électrolytiques avec ou sans couches supplémentaires (couche de
conversion, finition «sealer», finition «top coat», lubrifiant);
— spécification de la résistance minimale à la corrosion (oxydation blanche et rouille rouge);
— inclusion des dernières connaissances actuelles sur la fragilisation par l'hydrogène et mesures de
prévention;
— définitions spécifiées dans la norme distincte ISO 1891-2;
— en ce qui concerne les essais de corrosion, inclusion de l’essai au dioxyde de soufre (Kesternich) et
du calibrage de l'essai au brouillard salin neutre (BS);
— inclusion d’exigences portant sur l'aptitude au contrôle par calibre du filetage et l’aptitude à
l'assemblage;
— pour la détermination de l'épaisseur, ajout de méthodes d'essai adéquates et suppression de
l'épaisseur moyenne du lot;
© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 4042:2018(F)
— nouveau système de désignation pour tous les systèmes de revêtement;
— spécification des caractéristiques mécaniques et physiques et méthodes d'essai associées;
— informations sur les aspects de conception et d’assemblage des fixations revêtues;
— informations sur l’épaisseur de revêtement et le jeu dans le filetage pour les filetages métriques ISO;
— informations sur l’évaluation de l’agressivité de l'enceinte pour l’essai au brouillard salin neutre.
vi © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 4042:2018(F)
Introduction
Le présent document a été complètement révisé pour prendre en compte les nouveaux développements
sur les passivations sans chrome hexavalent, l’application de finitions «sealer» et «top coat», les
exigences concernant les caractéristiques fonctionnelles ainsi que les résultats des travaux de recherche
visant à réduire le risque de fragilisation par l'hydrogène.
© ISO 2018 – Tous droits réservés vii
---------------------- Page: 7 ----------------------
NORME INTERNATIONALE ISO 4042:2018(F)
Fixations — Systèmes de revêtements électrolytiques
1 Domaine d'application
Le présent document spécifie les exigences applicables aux revêtements et aux systèmes de revêtement
électrolytiques destinés aux fixations en acier. Les exigences portant sur les caractéristiques
dimensionnelles s’appliquent également aux fixations en cuivre ou en alliages de cuivre.
Il spécifie également les exigences et donne des recommandations visant à réduire le risque de
fragilisation par l’hydrogène; voir 4.4 et Annexe B.
Il s’applique principalement aux systèmes de revêtement de zinc et d’alliage de zinc (zinc, zinc-nickel,
zinc-fer) et de cadmium, essentiellement destinés à la protection contre la corrosion et à l’obtention
d'autres caractéristiques fonctionnelles:
— avec ou sans couche de conversion;
— avec ou sans finitions «sealer»;
— avec ou sans finition «top coat»;
— avec ou sans lubrifiant (lubrifiant intégré et/ou lubrifiant additionnel).
Les spécifications concernant d’autres revêtements et systèmes de revêtement électrolytiques (étain,
étain-zinc, cuivre-étain, cuivre-argent, cuivre, argent, cuivre-zinc, nickel, nickel-chrome, cuivre-
nickel, cuivre-nickel-chrome) sont incluses dans le présent document uniquement pour les exigences
dimensionnelles relatives aux fixations à filetage métrique ISO.
Le présent document s’applique aux vis, goujons, tiges filetées et écrous à filetage métrique ISO, aux
fixations à filetage non métrique ISO et aux fixations non filetées telles que les rondelles, les goupilles,
les clips et les rivets.
Des informations sur la conception et l’assemblage des fixations revêtues sont données à l’Annexe A.
Le présent document ne spécifie pas d'exigence pour les caractéristiques telles que la soudabilité ou
l'aptitude à la peinture.
NOTE Des procédés de revêtement électrolytique différents sont spécifiés dans d’autres Normes
internationales. Pour le revêtement électrolytique des fixations, les exigences du présent document s’appliquent,
sauf accord contraire.
2 Références normatives
Les documents suivants sont référencés dans le texte de telle manière que tout ou partie de leur contenu
soit considéré comme une exigence du présent document. Pour les références datées, seule l’édition
citée s’applique. Pour les références non datées, la dernière édition du document de référence s’applique
(y compris les éventuels amendements)
ISO 1456, Revêtements métalliques et autres revêtements inorganiques — Dépôts électrolytiques de nickel,
de nickel plus chrome, de cuivre plus nickel et de cuivre plus nickel plus chrome
ISO 1463, Revêtements métalliques et couches d'oxyde — Mesurage de l'épaisseur de revêtement — Méthode
par coupe micrographique
ISO 1502, Filetages métriques ISO pour usages généraux — Calibres à limites et vérification
ISO 1891-2, Fixations — Terminologie — Partie 2: Vocabulaire et définitions pour les revêtements
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 8 ----------------------
ISO 4042:2018(F)
ISO 2081, Revêtements métalliques et autres revêtements inorganiques — Dépôts électrolytiques de zinc
avec traitements supplémentaires sur fer ou acier
ISO 2082, Revêtements métalliques et autres revêtements inorganiques — Dépôts électrolytiques de
cadmium avec traitements supplémentaires sur fer ou acier
ISO 2093, Dépôts électrolytiques d'étain — Spécifications et méthodes d'essai
ISO 2177, Revêtements métalliques — Mesurage de l'épaisseur — Méthode coulométrique par dissolution
anodique
ISO 2178, Revêtement métalliques non magnétiques sur métal de base magnétique — Mesurage de
l'épaisseur du revêtement — Méthode magnétique
ISO 3231, Peintures et vernis — Détermination de la résistance aux atmosphères humides contenant du
dioxyde de soufre
ISO 3497, Revêtements métalliques — Mesurage de l'épaisseur du revêtement — Méthodes par
spectrométrie de rayons X
ISO 3613:2010, Revêtements métalliques et autres revêtements inorganiques — Couches de conversion au
chromate sur zinc, cadmium et alliages d'aluminium-zinc et de zinc-aluminium — Méthodes d'essai
ISO 4521, Revêtements métalliques et autres revêtements inorganiques — Dépôts électrolytiques d'argent
et d'alliages d'argent pour applications industrielles — Spécifications et méthodes d'essai
ISO 6988, Revêtements métalliques et autres revêtements non organiques — Essai au dioxyde de soufre
avec condensation générale de l'humidité
ISO 8991, Système de désignation des éléments de fixation
ISO 9227, Essais de corrosion en atmosphères artificielles — Essais aux brouillards salins
ISO 15330, Éléments de fixation — Essai de précharge pour la détection de la fragilisation par l'hydrogène —
Méthode des plaques parallèles
ISO 15726, Revêtements métalliques et autres revêtements inorganiques — Dépôts électrolytiques
d'alliages de zinc au nickel, cobalt ou fer
ISO 16047, Éléments de fixation — Essais couple/tension
ISO 16228, Fixations — Types de documents de contrôle
ISO 19598, Revêtements métalliques — Revêtements électrolytiques de zinc et d'alliages de zinc sur du fer
ou de l'acier avec traitement supplémentaire sans Cr(VI)
ISO 21968, Revêtements métalliques non magnétiques sur des matériaux de base métalliques et non
métalliques — Mesurage de l'épaisseur de revêtement — Méthode par courants de Foucault sensible aux
variations de phase
ASME B18.6.3, Machine Screws, Tapping Screws, and Metallic Drive Screws (Inch Series)
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 1891-2, ainsi que les
suivants s'appliquent.
L’ISO et l’IEC maintiennent des bases de données terminologiques pour utilisation dans le domaine de la
normalisation aux adresses suivantes:
— Plateforme ISO de consultation en ligne (OBP): disponible à l'adresse http: //www .iso .org/obp
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 4042:2018(F)
— IEC Electropedia: disponible à l'adresse http: //www .electropedia .org/
3.1
plaque de référence
matériau de référence à exposer pour vérifier le degré d’agressivité de l'enceinte d’essai utilisée pour
les essais de fixations
4 Caractéristiques générales du revêtement
4.1 Métaux ou alliages constituant le revêtement et objectifs principaux
Les systèmes de revêtement électrolytiques pour les fixations en acier sont essentiellement destinés à
la protection contre la corrosion et à l’obtention de caractéristiques fonctionnelles, telles que la relation
couple/tension.
En outre, d’autres caractéristiques fonctionnelles ou propriétés décoratives peuvent être spécifiées;
voir Annexe A.
Le Tableau 1 présente les revêtements électrolytiques couramment utilisés par rapport à leurs objectifs
principaux ainsi que les références aux normes ISO associées, qui fournissent des informations
générales supplémentaires non couvertes par le présent document, par exemple, pour la désignation.
Des procédés de revêtement électrolytique différents sont spécifiés dans certaines des Normes
internationales du Tableau 1. Pour le revêtement électrolytique des fixations, les exigences du présent
document s’appliquent.
Tableau 1 — Revêtements électrolytiques en fonction de leurs objectifs principaux et
normes ISO associées
Métal/Métaux de revêtement Objectif principal
Nature du revêtement Norme ISO
Symbole Élément
pour fixations
Zn Zinc Métal P/D/F ISO 2081, ISO 19598
ZnNi Zinc-nickel Alliage P/D/F ISO 15726, ISO 19598
ZnFe Zinc-fer Alliage P/D/F ISO 15726, ISO 19598
a
Cd Cadmium Métal P/F ISO 2082
Ni Nickel Métal D ISO 1456
Ni+Cr Nickel-chrome Multicouche D ISO 1456
Cu+Ni Cuivre-nickel Multicouche D ISO 1456
Cu+Ni+Cr Cuivre-nickel-chrome Multicouche D ISO 1456
CuZn Laiton Alliage D —
CuSn Cuivre-étain (bronze) Alliage F —
Cu Cuivre Métal F/D —
Ag Argent Métal F/D ISO 4521
CuAg Cuivre-argent Alliage F —
Sn Étain Métal F ISO 2093
SnZn Étain-zinc Métal F/P —
P protection contre la corrosion
F caractéristiques fonctionnelles
D propriétés décoratives (couleur, aspect)
a
L'usage du cadmium est restreint ou interdit pour de nombreuses applications (les derniers utilisateurs du
cadmium sont principalement les industries militaires et aérospatiales).
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 10 ----------------------
ISO 4042:2018(F)
4.2 Constitution des principaux systèmes de revêtement électrolytiques
La Figure 1 illustre les principaux systèmes de revêtement électrolytiques.
Légende
1 uniquement couche(s) métallique(s)
2 couche(s) métallique(s) + couche de conversion
3 couche(s) métallique(s) + couche de conversion + lubrifiant additionnel
4 couche(s) métallique(s) + couche de conversion + finition «sealer/top coat»
5 couche(s) métallique(s) + couche de conversion + finition «sealer/top coat» + lubrifiant additionnel
Figure 1 — Représentation schématique des principaux systèmes de revêtement électrolytiques
Une couche de conversion augmente la protection contre la corrosion sur les revêtements de zinc,
d’alliages de zinc et de cadmium. Il peut s'agir d'une passivation (sans chrome VI) ou d'une chromatation
(contenant du chrome VI). La couche de conversion peut également permettre une meilleure adhérence
de la/des couche(s) supplémentaire(s), et/ou des couleurs/peintures additionnelles.
Une finition «sealer/top coat» additionnelle (avec ou sans lubrifiant intégré) peut être choisie pour
augmenter la résistance à la corrosion et obtenir d’autres caractéristiques spécifiques (par exemple,
relation couple/tension, résistance chimique, résistance mécanique, aspect, couleur, stabilité
thermique, résistance électrique accrue, résistance aux rayons UV). Il convient de choisir la nature de la
finition «sealer» ou «top coat» en fonction des caractéristiques additionnelles souhaitées.
Un lubrifiant additionnel peut être appliqué pour ajuster ou modifier la relation couple/tension.
4.3 Systèmes de revêtement et procédés de revêtement
Il convient que le type et la géométrie des fixations soient pris en considération lors du choix du système
de revêtement et du procédé d'application adapté (voir Annexe A) ainsi que les considérations sur la
fragilisation par l'hydrogène (voir Annexe B).
Le procédé de revêtement électrolytique doit être maitrisé, conformément à une norme reconnue et/ou
à une spécification par accord avec le client.
4 © ISO 2018 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 4042:2018(F)
4.4 Fragilisation par l'hydrogène interne
4.4.1 Généralités
Si les trois conditions suivantes sont réunies:
— fixations de résistance à la traction ou de dureté élevées, ou cémentées et revenues, ou écrouies
jusqu’à une dureté élevée,
— qui sont soumises à des contraintes de traction, et
— qui ont absorbé de l'hydrogène,
il y a un risque de fragilisation par l’hydrogène interne (Internal Hydrogen Embrittlement, IHE).
La susceptibilité à l'IHE augmente avec l'augmentation de la dureté du matériau de la fixation. Des
mesures appropriées de prévention de l’IHE pour les fixations trempées et revenues sont spécifiées, en
fonction de la dureté, au Tableau 2. Pour les fixations conformes aux ISO 898-1, ISO 898-2 et ISO 898-3,
les Tableaux 3, 4 et 5 s’appliquent.
Tableau 2 — Mesures par rapport à l’IHE pour les fixations trempées et revenues, en fonction de
la dureté
360 HV 390 HV
A B C
Aucune vérification du procédé Vérification du procédé et/ou es-
Vérification du procédé et/ou essais de pro-
ou essai de produit supplémen- sais de produit supplémentaire(s)
duit supplémentaire(s) par rapport à l’IHE
taire par rapport à l’IHE par rapport à l’IHE
OU
ET ET
Dégazage
Dégazage
Aucun dégazage nécessaire
(La température et la durée de
(au choix du fabricant de fixations)
dégazage doivent être spécifiées)
Voir 4.4.2 Voir 4.4.3 et B.6 Voir 4.4.4 et B.6
4.4.2 Fixations de dureté inférieure à 360 HV
Lors de l’application d’un revêtement électrolytique sur des fixations de dureté maximale spécifiée
inférieure à 360 HV (A dans les Tableaux 2, 3, 4 et 5), aucune vérification supplémentaire du procédé
n’est nécessaire par rapport à l’IHE et aucun dégazage n’est nécessaire.
4.4.3 Fixations de dureté supérieure ou égale à 360 HV et inférieure ou égale à 390 HV
Lors de l’application d’un revêtement électrolytique sur des fixations de dureté maximale spécifiée
supérieure ou égale à 360 HV et inférieure ou égale à 390 HV (B dans les Tableaux 2, 3, 4 et 5) et à
condition qu’une vérification supplémentaire du procédé et/ou des essais supplémentaires des produits
aient été effectués par rapport à l’IHE, le dégazage n'est pas exigé. Cependant, le client est libre de
demander un dégazage de façon générale.
Pour les fixations dans cette gamme de dureté spécifiée, le revêtement électrolytique n’implique pas
de risque d’IHE. En cas de rupture lors de l’essai des pièces, on ne peut pas présumer que leur dégazage
aurait empêché cette rupture: il convient de réaliser des investigations sur la conformité ou non des
conditions métallurgiques et physiques du matériau de la fixation. Pour plus d’informations, voir B.4.
© ISO 2018 – Tous droits réservés 5
---------------------- Page: 12 ----------------------
ISO 4042:2018(F)
4.4.4 Fixations de dureté supérieure à 390 HV
Lors de l’application d’un revêtement électrolyti
...
