IEC 61937:2000

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
2000-04
Audionumérique –
Interface pour les flux de bits audio à codage MIC
non linéaire conformément à la CEI 60958
Digital audio –
Interface for non-linear PCM encoded audio
bitstreams applying IEC 60958
Numéro de référence
Reference number
CEI/IEC 61937:2000
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Première édition
STANDARD
First edition
2000-04
Audionumérique –
Interface pour les flux de bits audio à codage MIC
non linéaire conformément à la CEI 60958
Digital audio –
Interface for non-linear PCM encoded audio
bitstreams applying IEC 60958
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
U
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61937 © CEI:2000

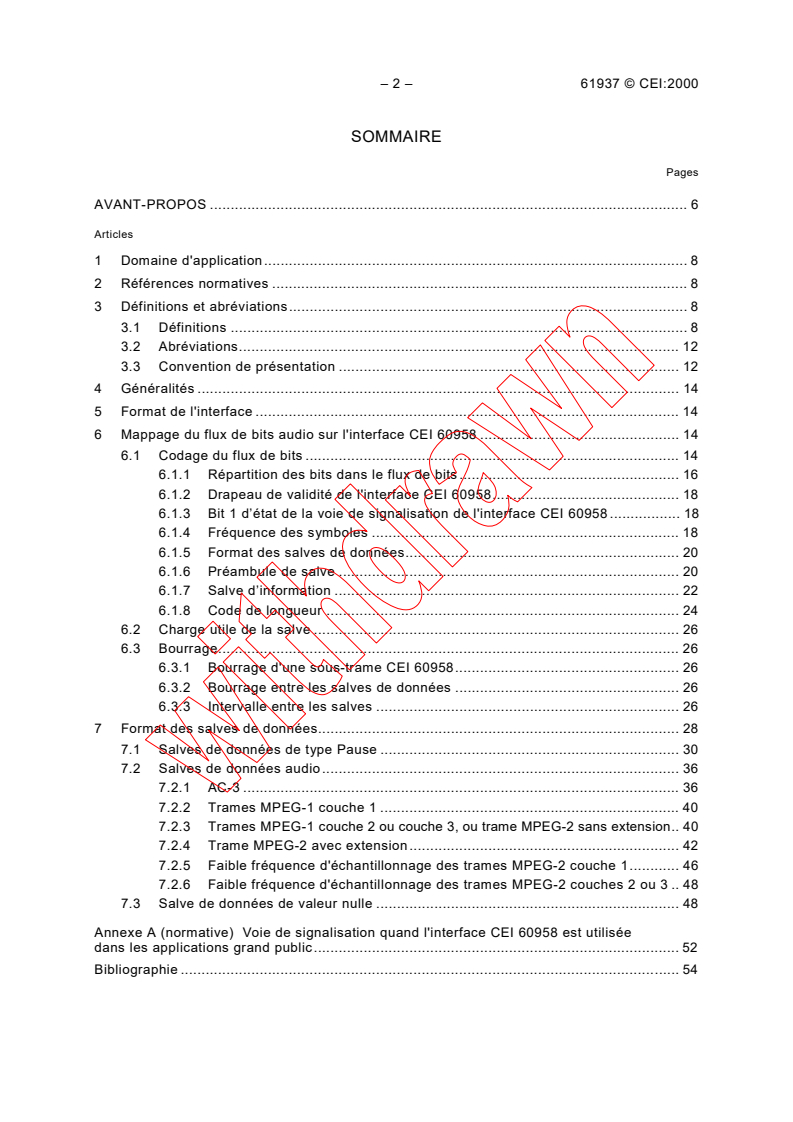

SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
1 Domaine d'application. 8

2 Références normatives . 8

3 Définitions et abréviations. 8
3.1 Définitions . 8
3.2 Abréviations. 12
3.3 Convention de présentation . 12
4 Généralités .14
5 Format de l'interface . 14
6 Mappage du flux de bits audio sur l'interface CEI 60958 . 14
6.1 Codage du flux de bits . 14
6.1.1 Répartition des bits dans le flux de bits . 16
6.1.2 Drapeau de validité de l'interface CEI 60958. 18
6.1.3 Bit 1 d’état de la voie de signalisation de l'interface CEI 60958 . 18
6.1.4 Fréquence des symboles . 18
6.1.5 Format des salves de données. 20
6.1.6 Préambule de salve . 20
6.1.7 Salve d’information . 22
6.1.8 Code de longueur . 24
6.2 Charge utile de la salve . 26
6.3 Bourrage. 26
6.3.1 Bourrage d'une sous-trame CEI 60958. 26
6.3.2 Bourrage entre les salves de données . 26
6.3.3 Intervalle entre les salves . 26
7 Format des salves de données. 28
7.1 Salves de données de type Pause . 30
7.2 Salves de données audio. 36
7.2.1 AC-3 . 36

7.2.2 Trames MPEG-1 couche 1 . 40
7.2.3 Trames MPEG-1 couche 2 ou couche 3, ou trame MPEG-2 sans extension. 40
7.2.4 Trame MPEG-2 avec extension. 42
7.2.5 Faible fréquence d'échantillonnage des trames MPEG-2 couche 1. 46
7.2.6 Faible fréquence d'échantillonnage des trames MPEG-2 couches 2 ou 3 . 48
7.3 Salve de données de valeur nulle . 48
Annexe A (normative) Voie de signalisation quand l'interface CEI 60958 est utilisée
dans les applications grand public. 52
Bibliographie . 54

61937 © IEC:2000 – 3 –
CONTENTS
Page
FOREWORD . 7

Clause
1 Scope . 9

2 Normative references . 9

3 Definitions and abbreviations. 9
3.1 Definitions. 9
3.2 Abbreviations . 13
3.3 Presentation convention . 13
4 General. 15
5 Interface format. 15
6 Mapping of the audio bitstream on to IEC 60958 . 15
6.1 Coding of the bitstream . 15
6.1.1 Bit map of bitstream . 17
6.1.2 IEC 60958 validity flag. 19
6.1.3 IEC 60958 channel status bit 1 . 19
6.1.4 Symbol frequency. 19
6.1.5 Format of data-bursts . 21
6.1.6 Burst-preamble . 21
6.1.7 Burst-info . 23
6.1.8 Length-code . 25
6.2 Burst-payload. 27
6.3 Stuffing . 27
6.3.1 Stuffing within an IEC 60958 subframe . 27
6.3.2 Stuffing between data-bursts . 27
6.3.3 Burst spacing . 27
7 Format of data-bursts. 29
7.1 Pause data-burst. 31
7.2 Audio data-bursts. 37
7.2.1 AC-3 . 37

7.2.2 MPEG-1 layer-1. 41
7.2.3 MPEG-1 layer-2 or layer-3, or MPEG-2 without extension. 41
7.2.4 MPEG-2 with extension . 43
7.2.5 MPEG-2, layer-1 low sampling frequency. 47
7.2.6 MPEG-2 layer-2 or 3 low sampling frequency. 49
7.3 Null data-burst . 49
Annex A (normative) Channel status when the IEC 60958 interface is used in
consumer applications . 53
Bibliography . 55

– 4 – 61937 © CEI:2000
Pages
Figure 1 – Format de l'interface CEI 60958 . 16

Figure 2 – Format d'une salve de données . 20

Figure 3 – Longueur de la charge utile de la salve Pd . 26

Figure 4 – Intervalle entre les salves . 26

Figure 5 – Logigramme de la transmission d'un flux de bits . 28

Figure 6 – Recouvrement de l'intervalle entre les salves avec trois salves de données

de type Pause . 30

Figure 7 – Format d'une salve de données de type Pause. 32
Figure 8 – Salve de données AC-3 avec, comme point de référence, R. 36
Figure 9 – Retard du décodage AC-3 . 38
Figure 10 – Salve de type MPEG-1 couche 1 . 40
Figure 11 – Salve de données MPEG-1 couches 2 ou 3, ou MPEG-2 sans extension . 40
Figure 12 – Latence du décodage MPEG . 42
Figure 13 – Format de la trame de base MPEG et de la trame d'extension MPEG . 44
Figure 14 – Salve MPEG-2 avec extension. 44
Figure 15 – Salve de données MPEG-2 couche 1 à faible fréquence d'échantillonnage . 46
Figure 16 – Salve MPEG-2 couches 2 ou 3 à faible fréquence d'échantillonnage . 48
Figure 17 – Salve de données de valeur nulle . 48
Tableau 1 – Attribution des bits de la trame CEI 60958 . 16
Tableau 2 – Attribution des bits de la salve de données dans les sous-trames CEI 60958 . 18
Tableau 3 – Mots de préambule de salve . 20
Tableau 4 – Table des bits des préambules. 22
Tableau 5 – Champs de la salve d’information . 22
Tableau 6 – Période de répétition des salves de données de type Pause . 34
Tableau 7 – Valeurs de l'information dépendante du type de données de la salve
de données de type Pause . 34
Tableau 8 – Charge utile de la salve de données de type Pause . 34
Tableau 9 – Information dépendante du type de données quand le type de données
est égal à 1 . 36
Tableau 10 – Information dépendante du type de données pour les types de données 5 et 6 . 44

Tableau 11 – Champs d'une salve de données de valeur nulle . 50
Tableau A.1 – Attribution des bits de la voie de signalisation. 52

61937 © IEC:2000 – 5 –
Page
Figure 1 – IEC 60958 interface format. 17

Figure 2 – Data-burst format. 21

Figure 3 – Length of the burst-payload Pd. 27

Figure 4 – Burst spacing. 27

Figure 5 – Flow chart of transmission of a bitstream. 29

Figure 6 – Bridging gaps in between data-bursts with three pause data-bursts. 31

Figure 7 – Data-burst format of the data-type pause. 33

Figure 8 – AC-3 data-burst, with reference point R . 37
Figure 9 – Delay of AC-3 decoding. 39
Figure 10 – MPEG-1 layer-1 data-burst . 41
Figure 11 – Data-burst with MPEG-1 layer-2 or layer-3, or MPEG-2 without extension . 41
Figure 12 – Latency of MPEG decoding . 43
Figure 13 – Format of MPEG base frame and MPEG extension frame . 45
Figure 14 – MPEG-2 with extension data-burst. 45
Figure 15 – MPEG-2 layer-1 low sampling frequency data-burst . 47
Figure 16 – MPEG-2 layer-2 or 3 low sampling frequency data-burst . 49
Figure 17 – Null data-burst . 49
Table 1 – Bit allocation of IEC 60958 frame . 17
Table 2 – Bit allocation of data-burst in IEC 60958 subframes . 19
Table 3 – Burst-preamble words . 21
Table 4 – Bit map of burst-preambles . 23
Table 5 – Fields of burst-info . 23
Table 6 – Repetition period of pause data-bursts . 35
Table 7 – Values of data-type-dependent info of the pause data-burst . 35
Table 8 – Burst-payload of pause data-burst . 35
Table 9 – Data-type-dependent information when data-type = 1. 37
Table 10 – Data-type-dependent information for data-types 5 and 6 . 45
Table 11 – Fields of a null data-burst . 51
Table A.1 – Allocation of channel status bits . 53

– 6 – 61937 © CEI:2000
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
AUDIONUMÉRIQUE –
INTERFACE POUR LES FLUX DE BITS AUDIO À CODAGE MIC

NON LINÉAIRE CONFORMÉMENT À LA CEI 60958

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61937 a été établie par le sous-comité 100C: Appareils et sous-
systèmes audio, vidéo et multimédia, du comité d'études 100 de la CEI: Systèmes et
appareils audio, vidéo et multimédia.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
100C/260/FDIS 100C/264/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2001.
A cette date, la publication sera:
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61937 © IEC:2000 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
DIGITAL AUDIO –
INTERFACE FOR NON-LINEAR PCM ENCODED

AUDIO BITSTREAMS APPLYING IEC 60958

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61937 has been prepared by subcommittee 100C: Audio, video and
multimedia subsystems and equipment, of IEC technical committee 100: Audio, video and multi-
media systems and equipment.
The text of this standard is based on the following documents:
FDIS Report on voting
100C/260/FDIS 100C/264/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard
The committee has decided that the contents of this publication will remain unchanged until 2001.
At this date, the publication will be:
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61937 © CEI:2000
AUDIONUMÉRIQUE –
INTERFACE POUR LES FLUX DE BITS AUDIO À CODAGE MIC

NON LINÉAIRE CONFORMÉMENT À LA CEI 60958

1 Domaine d'application
La présente Norme internationale s'applique à l'interface audionumérique conforme à la série

CEI 60958, pour l'acheminement des flux de bits audio à codage MIC non linéaire.

Elle décrit une manière d'utiliser cette interface dans les applications grand public.
Le domaine d'application de la présente norme ne couvre pas le domaine professionnel
(AES/EBU).
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications
ne s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Pour les références non datées, la
dernière édition du document normatif en référence s’applique. Les membres de la CEI et de
l'ISO possèdent le registre des Normes internationales en vigueur.
CEI 60958-1:1999, Interface audionumérique – Partie 1: Généralités
CEI 60958-3:1999, Interface audionumérique – Partie 3: Applications grand public
ISO/CEI 11172-3:1993, Technologies de l’information – Codage de l'image animée et du son
associé pour les supports de stockage numérique jusqu’à environ 1,5 Mbit/s – Partie 3: Audio
ISO/CEI 13818-3:1995, Technologies de l’information – Codage générique des images
animées et des informations sonores associées – Partie 3: Son
UIT-R Recommandation BS.1196:1995, Codage audio pour la radiodiffusion de télévision
numérique par voie de terre
3 Définitions et abréviations
3.1 Définitions
Pour les besoins de la présente norme, les définitions suivantes s'appliquent.
3.1.1
salve de données audio
salve de données associée à une trame audio codée représentant la charge utile de la salve
3.1.2
trame audio
nombre défini d'échantillons audio. Le nombre d'échantillons dans une trame audio dépend du
système de codage particulier utilisé pour coder la trame audio en une trame audio codée

61937 © IEC:2000 – 9 –
DIGITAL AUDIO –
INTERFACE FOR NON-LINEAR PCM ENCODED

AUDIO BITSTREAMS APPLYING IEC 60958

1 Scope
This International Standard applies to the digital audio interface using the IEC 60958 series for

the conveying of non-linear PCM encoded audio bitstreams.

It describes a way in which this digital interface can be used in consumer applications.
The professional mode (AES/EBU) is not considered within the scope of this standard.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60958-1:1999, Digital audio interface – Part 1: General
IEC 60958-3:1999, Digital audio interface – Part 3: Consumer applications
ISO/IEC 11172-3:1993, Information technology – Coding of moving pictures and associated
audio for digital storage media at up to about 1,5 Mbit/s – Part 3: Audio
ISO/IEC 13818-3:1995, Information technology – Generic coding of moving pictures and
associated audio information – Part 3: Audio
ITU-R Recommendation BS.1196:1995, Audio coding for digital terrestrial television
3 Definitions and abbreviations
3.1 Definitions
For the purpose of this standard, the following definitions apply.
3.1.1
audio data-burst
data-burst with an encoded audio frame as burst-payload
3.1.2
audio frame
fixed number of audio samples. The number of samples in an audio frame is dependent on
the particular encoding system which is used to encode the audio frame into the encoded
audio frame
– 10 – 61937 © CEI:2000
3.1.3
intervalle audio
période de la séquence d'échantillons audio de la bande de base où les échantillons audio en

vigueur ne sont pas disponibles

3.1.4
trame de base
partie compatible MPEG-1 de la trame audio codée MPEG-2 (voir ISO/CEI 13818-3)

3.1.5
flux de bits
source audio à codage MIC non linéaire représentée dans une séquence de bits. Pour cette
interface, le flux de bits consiste en une séquence de salves de données
3.1.6
salve de données
paquet de données, comprenant le préambule de la salve, à transmettre par l'interface
3.1.7
charge utile de la salve
contenu des informations de la salve de données
3.1.8
préambule de salve
en-tête de la salve de données, comprenant la synchronisation et les informations sur les
données contenues dans la charge utile de la salve
3.1.9
type de données
référence au type de charge utile des salves de données
3.1.10
trame audio codée
plus petite unité décodable d'une séquence de données codées. Chaque trame audio codée
est une représentation codée d'un nombre défini d'échantillons audio (pour chaque voie audio
d'origine). Le nombre d'échantillons codés dans une trame audio codée dépend du système
de codage utilisé pour coder la trame audio en une trame audio codée
3.1.11
trame d'extension
trame codée provenant du flux de bits d'extension MPEG (voir ISO/CEI 13818-3)

3.1.12
au repos
état de l'interface lorsque l’interface CEI 60958 n'est pas utilisée pour acheminer des
séquences de salves de données ou des données MIC. La voie de signalisation est encore
activée (le bit b1 est forcé à «1» lorsque l’on attend d’autres données audio à codage MIC
non linéaire, voir annexe A)
3.1.13
trame CEI 60958
séquence de deux sous-trames CEI 60958 successives et associées

61937 © IEC:2000 – 11 –
3.1.3
audio gap
period in the sequence of baseband audio samples where valid samples of audio are not

available
3.1.4
base frame
MPEG-1 compatible part of the MPEG-2 encoded audio frame (see ISO/IEC 13818-3)

3.1.5
bitstream
non-linear PCM encoded audio source represented in a sequence of bits. In this interface, the
bitstream consists of a sequence of data-bursts
3.1.6
data-burst
packet of data, including the burst-preamble, to be transmitted across the interface
3.1.7
burst-payload
information content of the data-burst
3.1.8
burst-preamble
header for the data-burst, containing synchronization and information about the data contained
in the burst-payload
3.1.9
data-type
reference to the type of payload of the data-bursts
3.1.10
encoded audio frame
minimum decodable unit of an encoded data sequence. Each encoded audio frame is the
encoded representation of a fixed number of audio samples (for each original audio channel).
The number of samples which are encoded into an encoded audio frame depends on the
particular encoding system which is used to encode the audio frame into the encoded
audio frame
3.1.11
extension frame
one encoded frame out of the MPEG extension bitstream (see ISO/IEC 13818-3)
3.1.12
idle
state of the interface when IEC 60958 is not used to convey any sequence of data-bursts
or PCM data. The channel status data is still active (bit b1 is set to "1" when further non-linear
PCM encoded audio is anticipated, see annex A)
3.1.13
IEC 60958 frame
sequence of two successive and associated IEC 60958 subframes

– 12 – 61937 © CEI:2000
3.1.14
code longueur
indication en bits de la longueur de la charge utile de la salve de données

3.1.15
période de répétition
période comprise entre le point de référence de la salve de données en cours et le point de

référence de la salve de données qui suit immédiatement (pour le même type de données)

3.1.16
fréquence d'échantillonnage
fréquence d'échantillonnage des échantillons audio à codage MIC (c'est-à-dire avant codage
et après décodage)
3.1.17
période d'échantillonnage
période de temps correspondant à la fréquence d'échantillonnage des échantillons audio MIC,
représentée dans le flux des bits codés
3.1.18
fréquence des symboles
fréquence de bits sur l’interface CEI 60958
3.1.19
bourrage
occupation de la partie de l'interface non utilisée par les données
3.1.20
sous-trame bourrage
occupation de la partie non utilisée par les données dans les sous-trames CEI 60958
3.1.21
sous-trame CEI 60958
définie dans la CEI 60958 pour acheminer un mot de données de 16 bits à 24 bits
3.1.22
intervalle entre flux
période de temps au cours de laquelle le flux de bits audio codés existe sans trame audio;
discontinuité dans le flux de bits. Habituellement, un intervalle entre flux se produit entre les
trames audio codées
3.1.23
symbole
représentation d'un bit de l’interface CEI 60958
3.2 Abréviations
ATSC Sigle de l'expression anglaise «Advanced Television Systems Committee»
CEI Commission Electrotechnique Internationale
ISO/CEI MPEG Sigle de l'expression anglaise «Moving Pictures Expert Group»
UIT-R Union Internationale des Télécommunications, Radiocommunications
3.3 Convention de présentation
F872h Format hexadécimal de la valeur «F872»

61937 © IEC:2000 – 13 –
3.1.14
length-code
indication of the length of the data-burst-payload in bits

3.1.15
repetition period
period between the reference point of the current data-burst and the reference point of the

immediately following data-burst of the same data-type

3.1.16
sampling frequency
sampling frequency of the encoded PCM audio samples (i.e. before encoding and after
decoding)
3.1.17
sampling period
time period related to the sampling frequency of the PCM audio samples, represented in the
encoded bitstream
3.1.18
symbol frequency
frequency of the bits on IEC 60958
3.1.19
stuffing
occupying the unused data capacity of the interface
3.1.20
stuffing sub-frame
occupying the unused data capacity in IEC 60958 subframes
3.1.21
IEC 60958 sub-frame
defined in IEC 60958 to convey a 16-bit to 24-bit data word
3.1.22
stream gap
period within the encoded audio bitstream without any audio frame; discontinuity in the
bitstream. Typically, a stream gap will occur between encoded audio frames

3.1.23
symbol
representation of one bit of IEC 60958
3.2 Abbreviations
ATSC Advanced Television Systems Committee
IEC International Electrotechnical Commission
ISO/IEC MPEG Moving Pictures Expert Group
ITU-R International Telecommunication Union, Radiocommunication
3.3 Presentation convention
F872h Value "F872" in hexadecimal format

– 14 – 61937 © CEI:2000
4 Généralités
Le format de l'interface CEI 60958 consiste en une séquence de sous-trames CEI 60958.
Chaque sous-trame CEI 60958 est habituellement utilisée pour acheminer un échantillon à
codage MIC linéaire, mais elle peut également être utilisée pour acheminer des données.

Les flux de bits audio à codage MIC non linéaire à acheminer sur cette interface sont

constitués d’une séquence de salves de données.

Chaque salve de données consiste en un préambule de salve de 64 bits, suivi de la charge

utile correspondant à la salve. Le préambule de la salve est composé d'un mot de synchro-

nisation, d'informations relatives à la charge utile de la salve et d'un numéro de flux de bits.
L'interface peut acheminer un ou plusieurs flux de bits. Chaque type de flux peut nécessiter
une prescription particulière pour la période de répétition des salves de données qui forment
le flux de bits (voir article 7).
Les 16 bits d'une salve de données sont placés dans les intervalles 12 à 27 d'une sous-trame
CEI 60958. Les sous-trames paires et impaires de type CEI 60958 (voie 1, voie 2) sont
utilisées simultanément pour acheminer les 32 bits de données. En mode grand public, cette
caractéristique permet à l'interface CEI 60958 d'acheminer soit des flux de bits audio à
codage MIC linéaire à deux voies, soit un ensemble de flux de bits audio à codage MIC non
linéaire (en alternant les mots de données), mais pas les deux simultanément.
5 Format de l'interface
On doit utiliser le format de l'interface défini dans la CEI 60958-1 et la CEI 60958-3.
6 Mappage du flux de bits audio sur l'interface CEI 60958
6.1 Codage du flux de bits
Le flux de bits audio à codage MIC non linéaire est transféré en utilisant la zone de base
utilisée pour les 16 bits de données des sous-trames CEI 60958, c'est-à-dire dans les
intervalles 12 à 27. En raison du fait que le flux de bits audio à codage MIC non linéaire à
acheminer correspond à un flux de données inférieur à celui que peut supporter l'inter-
face CEI 60958, le flux de bits audio est divisé en séquences de salves discrètes de données,
et un bourrage est nécessaire entre les salves de données (voir 6.3).
Chaque salve de données contient les données d'une trame audio codée qui est la

représentation codée d'un nombre défini d'échantillons audio par voie audio à codage MIC. Le
nombre d'échantillons à coder pour former une trame audio codée dépend du système de
codage.
Cette interface peut acheminer simultanément plusieurs flux de bits audio à codage MIC non
linéaire. Une des applications de cette possibilité est de pouvoir acheminer en une fois un
service audio principal et un service audio secondaire.

61937 © IEC:2000 – 15 –
4 General
The format of the IEC 60958 interface consists of a sequence of IEC 60958 subframes. Each

IEC 60958 subframe is normally used to carry one linear PCM sample, but may also be used to

convey data. The non-linear PCM encoded audio bitstreams to be transported over this
interface are formed into a sequence of data-bursts.

Each data-burst consists of a 64-bit burst-preamble, followed by the burst-payload. The
burst-preamble consists of a sync-word, information about the burst-payload and a bitstream
number.
The interface may convey one or more bitstreams. Each type of bitstream may impose a
particular requirement for the repetition period for the data-bursts which make up the bitstream
(see clause 7).
The 16 bits of a data-burst are placed in time-slots 12 to 27 of an IEC 60958 subframe. Both
odd and even IEC 60958 subframes (ch1, ch2) are simultaneously used to carry 32 bits of
data. This allows IEC 60958, in the consumer mode, to convey either two-channel linear PCM
audio, or a set of non-linear PCM encoded bitstreams (alternating data words), but not both
simultaneously.
5 Interface format
The interface format as defined in IEC 60958-1 and IEC 60958-3 shall be used.
6 Mapping of the audio bitstream on to IEC 60958
6.1 Coding of the bitstream
The non-linear PCM encoded audio bitstream is transferred using the basic 16-bit data area of
the IEC 60958 subframes, i.e. in time-slots 12 to 27. Because the non-linear PCM encoded
audio bitstream to be transported is at a lower data rate than that supported by the IEC 60958
interface, the audio bitstream is broken into a sequence of discrete data-bursts, and stuffing
between the data-bursts is necessary (see 6.3).
Each data-burst contains data of an encoded audio frame which is the encoded representation
of a fixed number of audio samples per PCM audio channel. The number of samples to be
encoded into an encoded audio frame depends on the particular encoding system.
It is possible for this interface to convey simultaneously multiple non-linear PCM encoded audio
bitstreams. One of the applications of this capability would be to convey both a main audio
service and an associated audio service.

– 16 – 61937 © CEI:2000
1 bloc = 192 trames
Trame 191 Trame 0 Trame 1 Trame 191 Trame 0

W B W M
Préambule Auxiliaire V U C P
LSB MSB
03478 11 12 2728 31
16 bits du flux de bits
IEC  490/2000
Figure 1 – Format de l'interface CEI 60958
Tableau 1 – Attribution des bits de la trame CEI 60958
Champ Intervalle CEI 60958 Valeur
0 – 3 Préambule Préambule CEI 60958
4 – 7 Champ auxiliaire Non utilisé, tous les bits à l'état «0»
8 – 11 Bits non utilisés Non utilisé, tous les bits à l'état «0»
12 – 27 Données de 16 bits Sections du flux de bits
28 Drapeau de validité Conformément à la CEI 60958
29 Données à utilisation libre Conformément à la CEI 60958
30 Voie de signalisation Conformément à la CEI 60958
31 Bit de parité Conformément à la CEI 60958
6.1.1 Répartition des bits dans le flux de bits
La méthode employée pour situer les données dans le flux de bits de l'interface CEI 60958
est de formater les données à transmettre en salves de données, et d'envoyer chaque salve

de données en une séquence continue de trames CEI 60958.
...
