IEC 62053-52:2005

NORME CEI
INTERNATIONALE
IEC
62053-52
INTERNATIONAL
Première édition
STANDARD
First edition
2005-09
Equipement de comptage de l'électricité (CA) –
Exigences particulières –
Partie 52:
Symboles
Electricity metering equipment (AC) –
Particular requirements –
Part 52:
Symbols
Numéro de référence
Reference number
CEI/IEC 62053-52:2005
Numérotation des publications Publication numbering

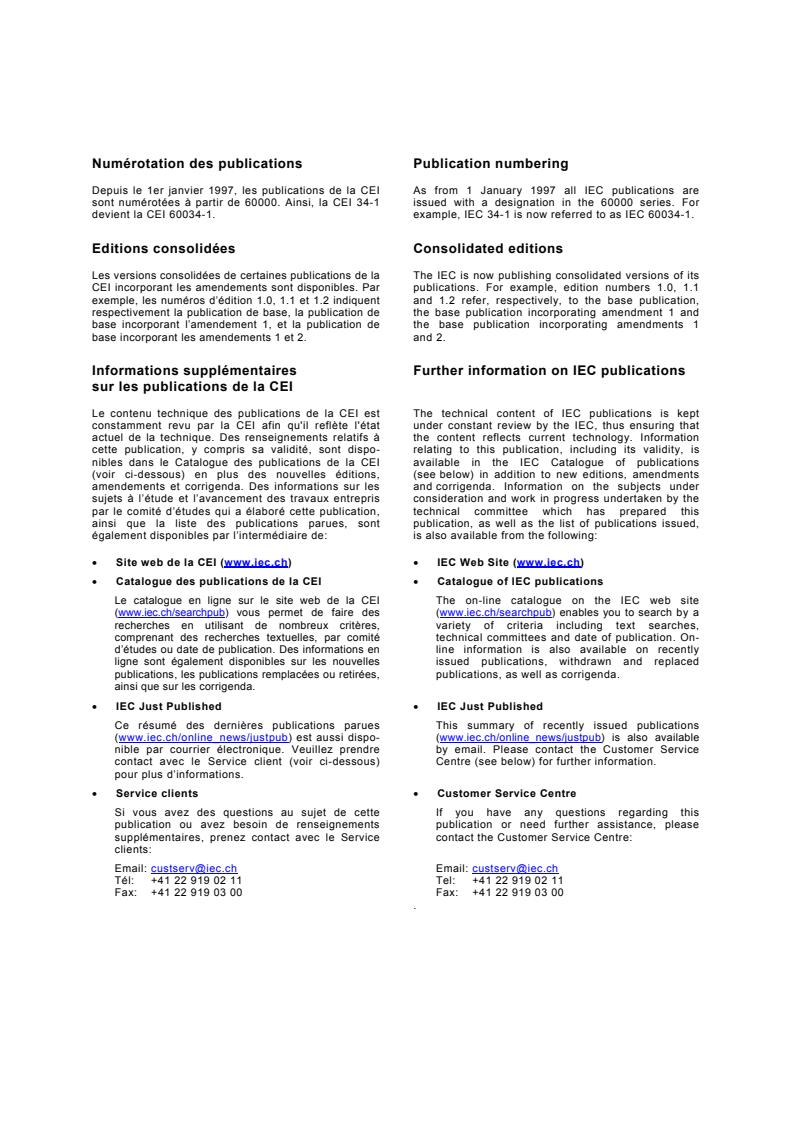

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
62053-52
INTERNATIONAL
Première édition
STANDARD
First edition
2005-09
Equipement de comptage de l'électricité (CA) –
Exigences particulières –
Partie 52:
Symboles
Electricity metering equipment (AC) –
Particular requirements –
Part 52:
Symbols
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Q
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 62053-52  CEI:2005

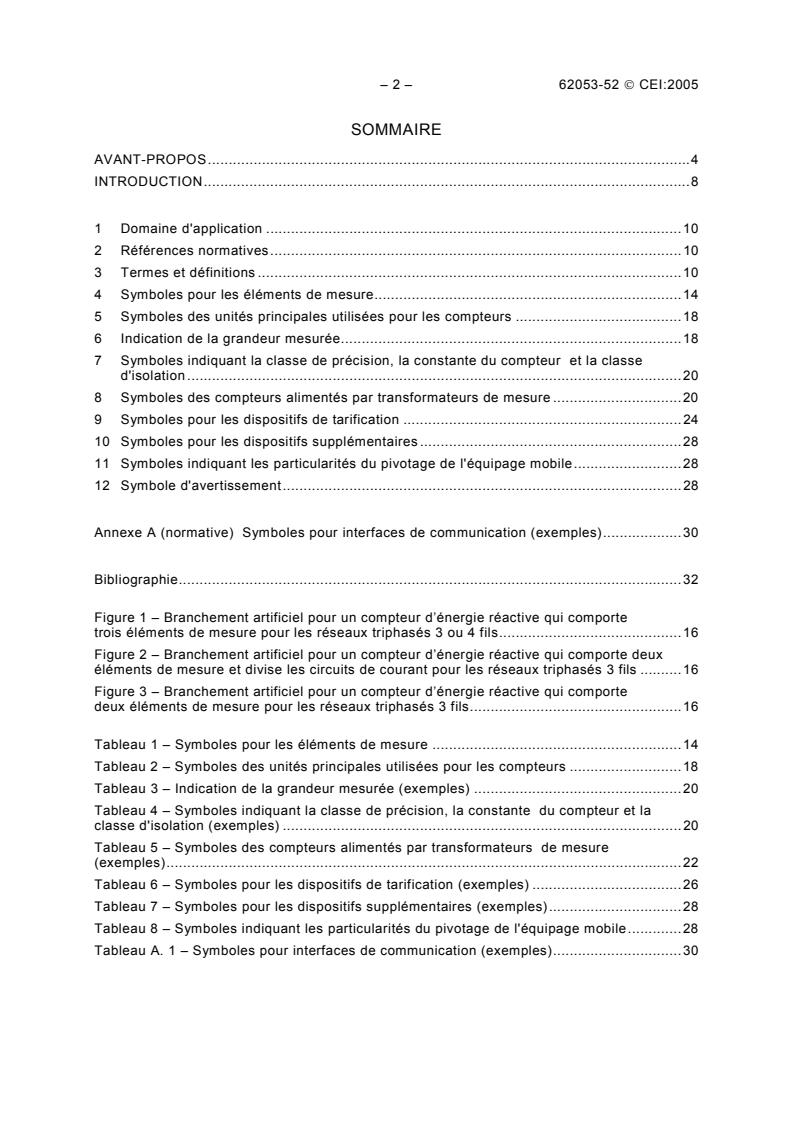

SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.8

1 Domaine d'application .10
2 Références normatives.10
3 Termes et définitions .10
4 Symboles pour les éléments de mesure.14
5 Symboles des unités principales utilisées pour les compteurs .18
6 Indication de la grandeur mesurée.18
7 Symboles indiquant la classe de précision, la constante du compteur et la classe
d'isolation.20
8 Symboles des compteurs alimentés par transformateurs de mesure .20
9 Symboles pour les dispositifs de tarification .24
10 Symboles pour les dispositifs supplémentaires .28
11 Symboles indiquant les particularités du pivotage de l'équipage mobile.28
12 Symbole d'avertissement.28

Annexe A (normative) Symboles pour interfaces de communication (exemples).30

Bibliographie.32

Figure 1 – Branchement artificiel pour un compteur d’énergie réactive qui comporte
trois éléments de mesure pour les réseaux triphasés 3 ou 4 fils.16
Figure 2 – Branchement artificiel pour un compteur d’énergie réactive qui comporte deux
éléments de mesure et divise les circuits de courant pour les réseaux triphasés 3 fils .16
Figure 3 – Branchement artificiel pour un compteur d’énergie réactive qui comporte
deux éléments de mesure pour les réseaux triphasés 3 fils.16

Tableau 1 – Symboles pour les éléments de mesure .14
Tableau 2 – Symboles des unités principales utilisées pour les compteurs .18
Tableau 3 – Indication de la grandeur mesurée (exemples) .20
Tableau 4 – Symboles indiquant la classe de précision, la constante du compteur et la
classe d'isolation (exemples) .20
Tableau 5 – Symboles des compteurs alimentés par transformateurs de mesure
(exemples).22
Tableau 6 – Symboles pour les dispositifs de tarification (exemples) .26
Tableau 7 – Symboles pour les dispositifs supplémentaires (exemples).28
Tableau 8 – Symboles indiquant les particularités du pivotage de l'équipage mobile.28
Tableau A. 1 – Symboles pour interfaces de communication (exemples).30

62053-52  IEC:2005 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9

1 Scope.11
2 Normative references .11
3 Terms and definitions .11
4 Symbols for the measuring elements .15
5 Symbols of principal units used for meters.19
6 Marking of the measured quantity.19
7 Symbols indicating the accuracy class, the meter constant and the insulating class .21
8 Symbols for transformer-operated meters.21
9 Tariff device symbols.25
10 Symbols for auxiliary devices .29
11 Symbols for details of the suspension of the moving element .29
12 Warning symbol.29

Annex A (normative) Symbols for communication ports (examples).31

Bibliography.33

Figure 1 – Cross-phase connection of a var-hour meter with three measuring elements
in three-phase three- or four-wire circuits.17
Figure 2 – Cross-phase connection of a var-hour meter with two measuring elements
and split current circuits in three-phase three-wire circuits .17
Figure 3 – Cross-phase connection of a var-hour meter with two measuring elements in
three-phase three-wire circuits.17

Table 1 – Symbols for measuring elements.15
Table 2 – Symbols of principal units used for meters .19
Table 3 – Marking of the measured quantity (examples) .21
Table 4 – Symbols indicating the accuracy class, the meter constant and the
insulating class (examples) .21
Table 5 – Symbols for transformer-operated meters (examples) .23
Table 6 – Symbols for tariff devices (examples).27
Table 7 – Symbols for auxiliary devices (examples).29
Table 8 – Symbols for details of the suspension of the moving element .29
Table A. 1 – Symbols for communication ports (examples) .31

– 4 – 62053-52  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ÉQUIPEMENT DE COMPTAGE DE L’ÉLECTRICITÉ (CA) –
EXIGENCES PARTICULIÈRES –
Partie 52: Symboles
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62053-52 a été établie par le comité d'études 13 de la CEI:
Equipements de mesure de l'énergie électrique et de commande de charges.
Cette norme annule et remplace la deuxième édition de la CEI 60387, publiée en 1992. Les
modifications principales par rapport à la CEI 60387 sont les suivantes:
• le document a été mis à jour en accord avec les récentes normes établies par le TC 13;
• quelques nouveaux symboles ont été ajoutés.

62053-52  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
___________
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 52: Symbols
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62053-52 has been prepared by IEC technical committee 13:
Equipment for electrical energy measurement and load control.
This standard cancels and replaces the second edition of IEC 60387, published in 1992.
The main changes with respect to IEC 60387 are as follows:
• the document has been brought in line with standards established recently by TC 13;
• a few new symbols have been added.

– 6 – 62053-52  CEI:2005
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
13/1343/FDIS 13/1354/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 62053 comprend les parties suivantes, présentées sous le titre général Equipement de
comptage de l’électricité (c.a.) – Exigences particulières:
Partie 11: Compteurs électromécaniques d'énergie active (classes 0,5, 1 et 2)
Partie 21: Compteurs statiques d'énergie active (classes 1 et 2)
Partie 22: Compteurs statiques d'énergie active (classes 0,2 S et 0,5 S)
Partie 23: Compteurs statiques d'énergie reactive (classes 2 et 3)
Partie 31: Dispositifs de sortie d'impulsions pour compteurs électromécaniques et
électroniques (seulement deux fils)
Partie 52: Symboles
Partie 61: Puissance absorbée et prescriptions de tension
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous "http://webstore.iec.ch" dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
62053-52  IEC:2005 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
13/1343/FDIS 13/1354/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 62053 consists of the following parts, under the general title Electricity metering
equipment − Particular requirements:
Part 11: Electromechanical meters for active energy (classes 0,5, 1 and 2)
Part 21: Static meters for active energy (classes 1 and 2)
Part 22: Static meters for active energy (classes 0,2 S and 0,5 S)
Part 23: Static meters for reactive energy (classes 2 and 3)
Part 31: Pulse output devices for electromechanical and electronic meters (two wires only)
Part 52: Symbols
Part 61: Power consumption and voltage requirements
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
– 8 – 62053-52  CEI:2005
INTRODUCTION
Les symboles de la présente partie de la CEI 62053 peuvent remplacer les indications
dans les différentes langues nationales. Ils ont l'avantage d'expliciter les caractéristiques
techniques nécessaires, quel que soit le pays auquel le compteur est destiné.

62053-52  IEC:2005 – 9 –
INTRODUCTION
The symbols in this part of IEC 62053 may be substituted for the markings given in the
different national languages. They have the advantage of explaining the necessary technical
characteristics irrespective of the country for which the meter is intended.

– 10 – 62053-52  CEI:2005
ÉQUIPEMENT DE COMPTAGE DE L’ÉLECTRICITÉ (CA) –
EXIGENCES PARTICULIÈRES –
Partie 52: Symboles
1 Domaine d'application
La présente partie de la CEI 62053 est applicable aux symboles littéraux et graphiques
destinés au marquage et à l’identification des fonctions des compteurs électromécaniques ou
statiques d’énergie électrique à courant alternatif, ainsi que de leurs dispositifs auxiliaires.
Les symboles indiqués dans cette norme doivent être marqués sur la plaque signalétique, sur
le cadran, sur des plaques extérieures ou sur les accessoires, ou alternativement être
visualisés sur l’afficheur du compteur.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60211, Indicateurs de maximum, classe 1,0
CEI 60417-DB:2002 , Symboles graphiques utilisables sur le matériel
CEI 62052-11, Equipement de comptage de l’électricité (CA) – Prescriptions générales,
essais et conditions d’essai – Partie 11: Equipement de comptage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans la
CEI 62052-11, ainsi que les suivants, s’appliquent.
3.1
compteur de dépassement
compteur d'énergie destiné à mesurer l'énergie excédentaire lorsque la puissance dépasse
une valeur prédéterminée
[VEI 313-06-07]
3.2
compteur à indicateur de maximum
compteur d’énergie comportant des moyens d’indiquer la plus grande valeur moyenne de la
puissance pendant des intervalles de temps successifs égaux
[VEI 313-06-08]
3.3
compteur à deux directions
compteur destiné à mesurer de l'énergie dans les deux sens
———————
)
« DB » se réfère à la base données « on-line » de la CEI.

62053-52  IEC:2005 – 11 –
ELECTRICITY METERING EQUIPMENT (AC) –
PARTICULAR REQUIREMENTS –
Part 52: Symbols
1 Scope
This part of IEC 62053 applies to letter and graphical symbols intended for marking on and
identifying the function of electromechanical or static a.c. electricity meters and their auxiliary
devices.
The symbols specified in this standard shall be marked on the name-plate, dial plate, external
labels or accessories, or shown on the display of the meter as appropriate.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60211, Maximum demand indicators, Class 1.0
IEC 60417-DB:2002 , Graphical symbols for use on equipment
IEC 62052-11, Electricity metering equipment (a.c.) – General requirements, tests and test
conditions – Part 11: Metering equipment
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 62052-11, together
with the following, apply.
3.1
excess energy meter
energy meter intended to measure the excess energy when the power exceeds a pre-
determined value
[IEV 313-06-07]
3.2
meter with maximum demand indicator
energy meter fitted with a means to indicate the highest average value of the power during
successive time intervals of equal duration
[IEV 313-06-08]
3.3
bidirectional meter
meter intended to measure the energy in both directions
———————
)
“DB” refers to the IEC on-line database.

– 12 – 62053-52  CEI:2005
3.4
élément indicateur primaire
élément indicateur d'un compteur qui tient compte des rapports de transformation de tous les
transformateurs de mesure (tension et courant) alimentant le compteur
NOTE La valeur de l'énergie du côté primaire des transformateurs est obtenue par la lecture directe de l'élément
indicateur.
3.5
élément indicateur semi-primaire
élément indicateur d'un compteur qui tient compte du (des) rapport(s) de transformation du
(des) transformateur(s), soit de courant, soit de tension alimentant le compteur
NOTE La valeur de l'énergie du côté primaire du (des) transformateur(s) est obtenue en multipliant par un facteur
approprié la lecture de l'élément indicateur.
3.6
élément indicateur secondaire
élément indicateur d'un compteur qui ne tient pas compte du (des) rapport(s) du (des)
transformateur(s) de mesure alimentant le compteur
NOTE La valeur de l'énergie du côté primaire du (des) transformateur(s) est obtenue en multipliant par un facteur
approprié la lecture de l'élément indicateur.
3.7
plaque signalétique du compteur
plaque facilement lisible, placée soit à l'intérieur soit à l'extérieur du compteur, indiquant les
informations nécessaires à l’identification et l’installation du compteur et à l’interprétation de
ses résultats de mesure. Dans le cas des compteurs statiques, certains de ces éléments
peuvent être visualisables sur l’afficheur
NOTE La CEI 62052-11 définit les informations à mentionner sur la plaque signalétique.
3.8
cadran
partie fixe ou mobile du dispositif indicateur portant la ou les échelles [= VIM 4.27]
NOTE En général le cadran porte également d’autres inscriptions caractérisant l’appareil.
[VEI 314-01-03]
3.9
facteur de lecture C d'un indicateur de maximum
facteur par lequel il faut multiplier la lecture en unités de puissance (active ou réactive) pour
obtenir la valeur de la puissance correspondante exprimée avec la même unité
NOTE Le facteur C dépend des rapports de transformation tension et courant.
3.10
constante K d'un indicateur de maximum
coefficient par lequel il faut multiplier la lecture en divisions arbitraires pour obtenir la valeur
de la puissance correspondante (active ou réactive)
NOTE Voir en 9.3 et 9.4 des exemples.

62053-52  IEC:2005 – 13 –
3.4
primary register
register of an instrument transformer-operated meter which takes into account the ratios of all
the transformers (voltage and current transformers) to which the meter is connected
NOTE The value of the energy on the primary side of the transformers is obtainable from the direct reading of the
register.
3.5
half-primary register
register of an instrument transformer-operated meter which takes into account either the
ratio(s) of the current transformer(s) or the ratio(s) of the voltage transformer(s), but not both
NOTE The value of the energy on the primary side of the transformer(s) is obtainable from the reading of the
register multiplied by an appropriate factor.
3.6
secondary register
register of an instrument transformer-operated meter which takes no account of the
transformer ratio(s)
NOTE The value of the energy on the primary side of the transformer(s) is obtainable from the reading of the
register multiplied by an appropriate factor.
3.7
name-plate of a meter
easily readable plate, placed either inside or outside the meter, carrying the necessary
information for the identification and installation of the meter and for the interpretation of the
measurement results. In case of static meters, some of these elements may be shown on the
display
NOTE IEC 62052-11 defines the information to be borne by the name-plate.
3.8
dial
part of the indicating device carrying the scale or scales [=VIM 4.27]
NOTE In general the dial also carries other information characterizing the instrument.
[IEV 314-01-03]
3.9
reading factor C of a maximum demand indicator
factor by which it is necessary to multiply the reading in units of power (active or reactive) in
order to obtain the value of the corresponding power expressed in the same units
NOTE Factor C depends on the voltage and current transformer ratio.
3.10
constant K of a maximum demand indicator
coefficient by which the reading must be multiplied to obtain the value of the corresponding
power (active or reactive)
NOTE For examples, see 9.3 and 9.4.

– 14 – 62053-52  CEI:2005
4 Symboles pour les éléments de mesure
Les symboles indiqués ci-dessous à titre d'exemples sont obtenus en représentant chaque
circuit de tension par un trait et chaque circuit de courant par un petit cercle.
On place à l'extrémité de chacun des traits représentant un circuit de tension le (les) cercle(s)
représentant le (les) circuit(s) de courant ayant dans le montage du compteur un point
commun avec le circuit de tension.
Si un circuit de courant et un circuit de tension ayant un point commun ne font pas partie d'un
même élément de mesure, on réunit le point représentant le circuit de courant avec le milieu
du trait représentant le circuit de tension par un trait au moins deux fois plus fin que le
premier.
Si un élément de mesure comporte deux circuits de courant dont les nombres de spires sont
dans le rapport 1/k, les diamètres des cercles représentatifs doivent être approximativement
dans le même rapport.
L'angle entre deux traits d'un symbole représente le déphasage entre les tensions
correspondantes, si on adopte comme sens positif dans les symboles à deux traits (par
exemple symboles 4.9 et 4.10) le sens vers le point commun, et dans le symbole en triangle
(par exemple symbole 4.8) le sens trigonométrique.
Pour distinguer le sens de la tension qui agit sur chaque courant, on doit marquer par des
cercles noirs les courants influencés par des tensions de sens positif et par des cercles
blancs ceux influencés par des tensions de sens négatif.
Tableau 1 – Symboles pour les éléments de mesure
o Désignation Symbole
N
Compteur d'énergie active ou réactive qui comporte un élément de mesure ayant
4.1 un circuit de courant et un circuit de tension (pour un réseau monophasé deux
fils)
Compteur d'énergie active ou réactive qui comporte un élément de mesure ayant
4.2 un circuit de tension et deux circuits de courant (pour réseaux monophasés deux
et trois fils, si le circuit de tension est connecté entre les conducteurs extrêmes)

Compteur d'énergie active ou réactive qui comporte deux éléments de mesure
ayant chacun un circuit de tension et un circuit de courant, chaque circuit de
courant étant intercalé dans l'un des conducteurs extrêmes d'un réseau
4.3
monophasé à deux ponts (trois fils), le circuit de tension de chaque élément de
mesure étant monté entre le fil neutre et le conducteur contenant son circuit de

courant
Compteur d'énergie active ou réactive qui comporte deux éléments de mesure
ayant chacun un circuit de tension et un circuit de courant, chaque circuit de
4.4 courant étant intercalé dans un conducteur de phase d'un réseau triphasé, le

circuit de tension de chaque élément de mesure étant monté entre le fil neutre et
le conducteur de phase contenant son circuit de courant
Compteur d'énergie active ou réactive qui comporte deux éléments de mesure
4.5 ayant chacun un circuit de tension et un circuit de courant, et montés suivant la

méthode des deux wattmètres (pour réseaux triphasés trois fils)
Compteur d'énergie active ou réactive qui comporte trois éléments de mesure
4.6 ayant chacun un circuit de tension et un circuit de courant, et montés suivant la
méthode des trois wattmètres (pour réseaux triphasés quatre fils)

Compteur d'énergie active ou réactive qui comporte deux éléments de mesure
ayant chacun un circuit de tension et un circuit de courant, et montés dans les
4.7
deux phases d'un réseau diphasé trois fils

62053-52  IEC:2005 – 15 –
4 Symbols for the measuring elements
In the following symbols, which are given as examples, each voltage circuit is represented by
a line and each current circuit by a small circle.
At the end of each line representing a voltage circuit, a circle(s) is (are) placed to represent
(a) current circuit(s), arranged to have a point of common connection with that voltage circuit.
If a current circuit and a voltage circuit having such a common point of connection are not part
of the same measuring element, the circle representing the current circuit is joined to the mid-
point of the line representing the voltage circuit by means of a guideline not more than half
the thickness of the first line.
If a measuring element carries two current circuits whose number of turns are in the ratio 1/k,
the diameters of the representative circles shall be in approximately the same ratio.
The angle between two lines of a symbol represents the phase angle between the
corresponding voltages provided the positive direction be accepted as that going towards the
common point in two-line symbols (for example, symbols 4.9 and 4.10), and in the
trigonometrical direction in the case of triangular symbols (for example, symbol 4.8).
In order to distinguish the direction of the voltage acting on each current, a current influenced
by a positive direction of voltage shall be indicated by a black circle, and a current influenced
by a negative direction of voltage shall be indicated by a white circle.
Table 1 – Symbols for measuring elements
No. Designation Symbol
Watt-hour or var-hour meter with one measuring element, having one
4.1
current circuit and one voltage circuit (for one-phase two-wire circuits)

Watt-hour or var-hour meter with one measuring element, having one
voltage circuit and two current circuits (for one-phase, two- or three-wire
4.2
circuits, when the voltage circuit is connected across the outer
conductors)
Watt-hour or var-hour meter with two measuring elements, each having a
voltage circuit and a current circuit, each of which is connected in the
4.3
outers of a one-phase three-wire circuit, the corresponding voltage circuits
being connected between the outers and the mid-wire

Watt-hour or var-hour meter with two measuring elements, each having a
voltage circuit and a current circuit, the latter being inserted in a phase
4.4 conductor of a three-phase circuit, the voltage circuit of each measuring

element being connected between the neutral and the phase conductor in
which its current circuit is inserted
Watt-hour or var-hour meter with two measuring elements, each having a
4.5
voltage circuit and a current circuit, and connected for the two-wattmeter

method (for three-phase three-wire circuits)
Watt-hour or var-hour meter with three measuring elements, each having a
4.6 voltage circuit and a current circuit, and connected for the three-wattmeter
method (for three-phase four-wire circuits)

Watt-hour or var-hour meter with two measuring elements, each having a
4.7 voltage circuit and a current circuit, and connected in the two-phase
conductors of a two-phase three-wire circuit

– 16 – 62053-52  CEI:2005
No Désignation Symbole
Compteur d'énergie réactive qui comporte trois éléments de mesure ayant chacun
un circuit de tension et un circuit de courant, chacun de ceux-ci ayant dans le
montage un point commun avec les circuits de tension des deux autres éléments
de mesure. Le circuit de tension de chaque élément de mesure est alimenté par
la tension entre les conducteurs de phase qui ne contiennent pas son circuit de
courant
On voit facilement que le symbole 4.8 correspond au montage de la Figure 1, qui
est valable pour les réseaux triphasés 3 ou 4 fils

4.8
IEC  1616/05
Figure 1 – Branchement artificiel pour un compteur d’énergie réactive qui
comporte trois éléments de mesure pour les réseaux triphasés 3 ou 4 fils
Compteur d'énergie réactive qui comporte deux éléments de mesure ayant
chacun un circuit de tension et deux circuits de courant à nombre de spires dans
le rapport 1:2 (n et 2n spires); chaque circuit à n spires a un point commun avec
le circuit de tension du même élément de mesure, tandis que chaque circuit de
courant à 2n spires a un point commun avec le circuit de tension de l'autre
élément de mesure
Le circuit à n spires de l'un des éléments de mesure et celui à 2n spires de l'autre
sont soumis aux tensions positives; par contre le circuit à 2n spires du premier et
celui à n spires du second sont soumis aux tensions négatives
On voit facilement que le symbole 4.9 correspond au montage de la Figure 2. Il
est valable pour les réseaux triphasés trois fils
4.9
2i
1 1
i
2 2
2i
3 3
IEC  1617/05
Figure 2 – Branchement artificiel pour un compteur d’énergie réactive qui
comporte deux éléments de mesure et divise les circuits de courant pour les
réseaux triphasés 3 fils
Compteur d'énergie réactive qui comporte deux éléments de mesure ayant
chacun un circuit de tension et un circuit de courant, l'un des circuits de courant
ayant un point commun avec le circuit de tension de l'autre élément de mesure,
tandis que le circuit de courant de ce dernier a un point commun avec les circuits
de tension des deux éléments de mesure
On voit facilement que le symbole 4.10 correspond au montage de la Figure 3. Il
est valable pour les réseaux triphasés 3 fils

4.10
IEC  1618/05
Figure 3 – Branchement artificiel pour un compteur d’énergie réactive qui
comporte deux éléments de mesure pour les réseaux triphasés 3 fils

62053-52  IEC:2005 – 17 –
No. Designation Symbol
Var-hour meter with three measuring elements, each having a voltage
circuit and a current circuit, each of which is arranged to have a common
point with the voltage circuits of the two other measuring elements. The
voltage circuit of each measuring element is fed by the voltage between
the phase conductors which do not contain its current circuit
As can be seen, symbol 4.8 corresponds to Figure 1 and is applicable to
three-phase three- or four-wire circuits

4.8
IEC  1616/05
Figure 1 – Cross-phase connection of a var-hour meter with three
measuring elements in three-phase three- or four-wire circuits
Var-hour meter with two measuring elements, each having a voltage circuit
and two current circuits with a number of turns in the ratio 1:2 (n and 2n
turns); each circuit of n turns has a common point with the voltage circuit
of the same measuring element, whilst each current circuit of 2n turns has
a common point with the voltage circuit of the other measuring element
The circuit of n turns of one of the measuring elements and that of 2n
turns of the other are subject to positive voltages in contrast to the circuit
of 2n turns of the first and that of n turns of the second, which are subject
to negative voltages
As can be seen, symbol 4.9 corresponds to Figure 2 and is applicable to
three-phase three-wire circuits
4.9
2i
1 1
i
2 2
2i
3 3
IEC  1617/05
Figure 2 – Cross-phase connection of a var-hour meter with two
measuring elements and split current circuits in three-phase three-
wire circuits
Var-hour meter with two measuring elements, each having a voltage circuit
and a current circuit, one of the current circuits having a common point
with the voltage circuit of the other measuring element, whilst the current
circuit of the latter has a common point with the voltage circuits of the two
measuring elements
As can be seen, symbol 4.10 corresponds to Figure 3 and is applicable to
three-phase three-wire circuits

4.10
IEC  1618/05
Figure 3 – Cross-phase connection of a var-hour meter with two
measuring elements in three-phase three-wire circuits

– 18 – 62053-52  CEI:2005
5 Symboles des unités principales utilisées pour les compteurs
Tableau 2 – Symboles des unités principales utilisées pour les compteurs
o Désignati
...
