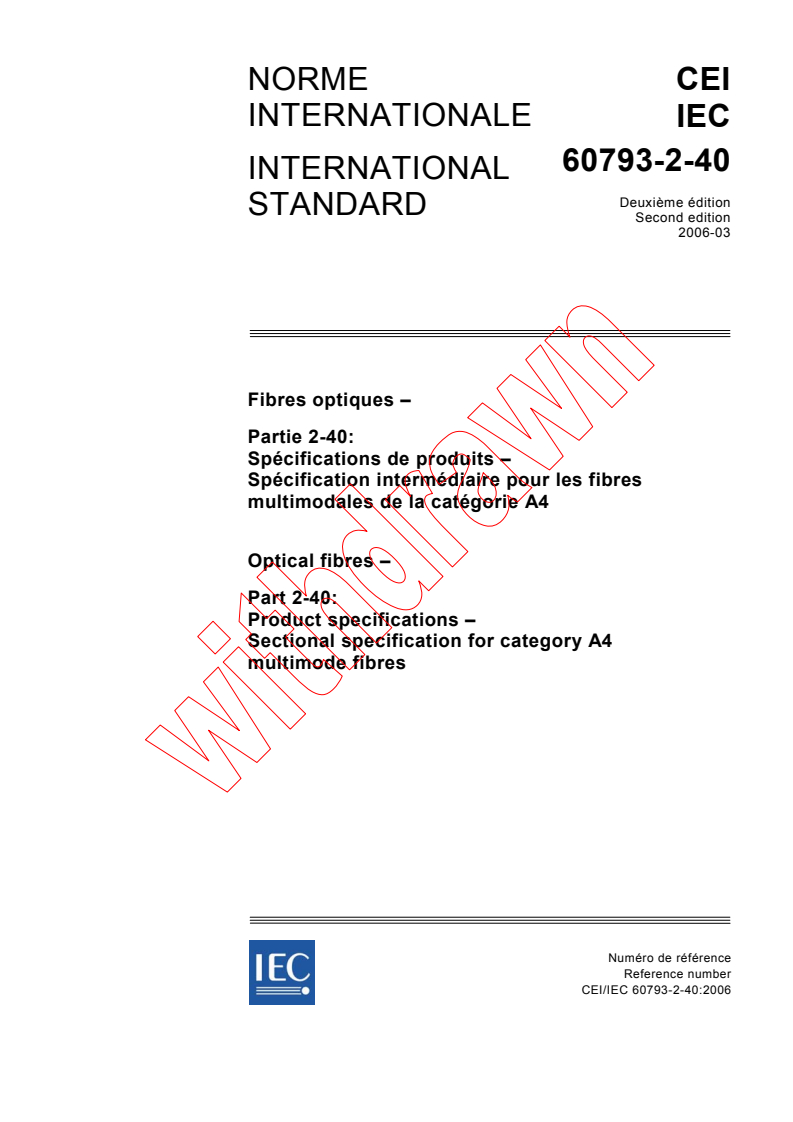

IEC 60793-2-40:2006

NORME CEI
INTERNATIONALE
IEC
60793-2-40
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2006-03
Fibres optiques –
Partie 2-40:
Spécifications de produits –
Spécification intermédiaire pour les fibres
multimodales de la catégorie A4

Optical fibres –
Part 2-40:
Product specifications –
Sectional specification for category A4
multimode fibres
Numéro de référence
Reference number
CEI/IEC 60793-2-40:2006
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.

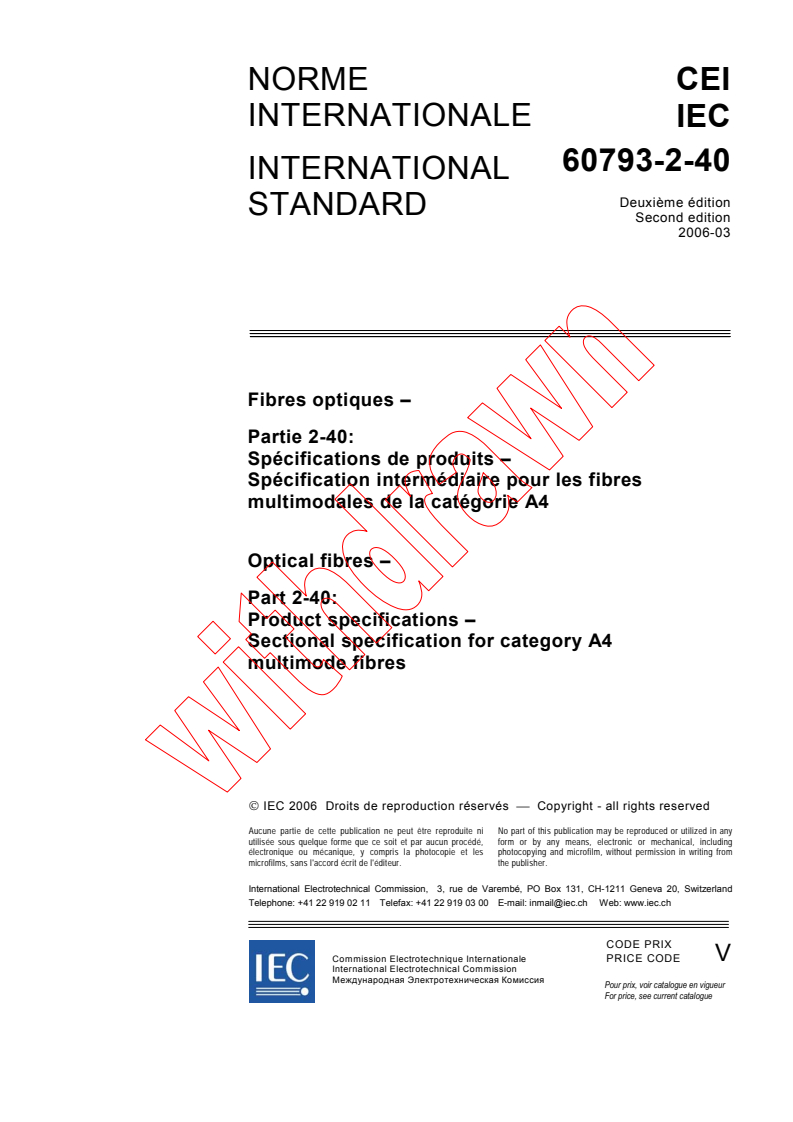

NORME CEI
INTERNATIONALE
IEC
60793-2-40
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2006-03
Fibres optiques –
Partie 2-40:
Spécifications de produits –
Spécification intermédiaire pour les fibres
multimodales de la catégorie A4

Optical fibres –
Part 2-40:
Product specifications –
Sectional specification for category A4
multimode fibres
 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
V
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

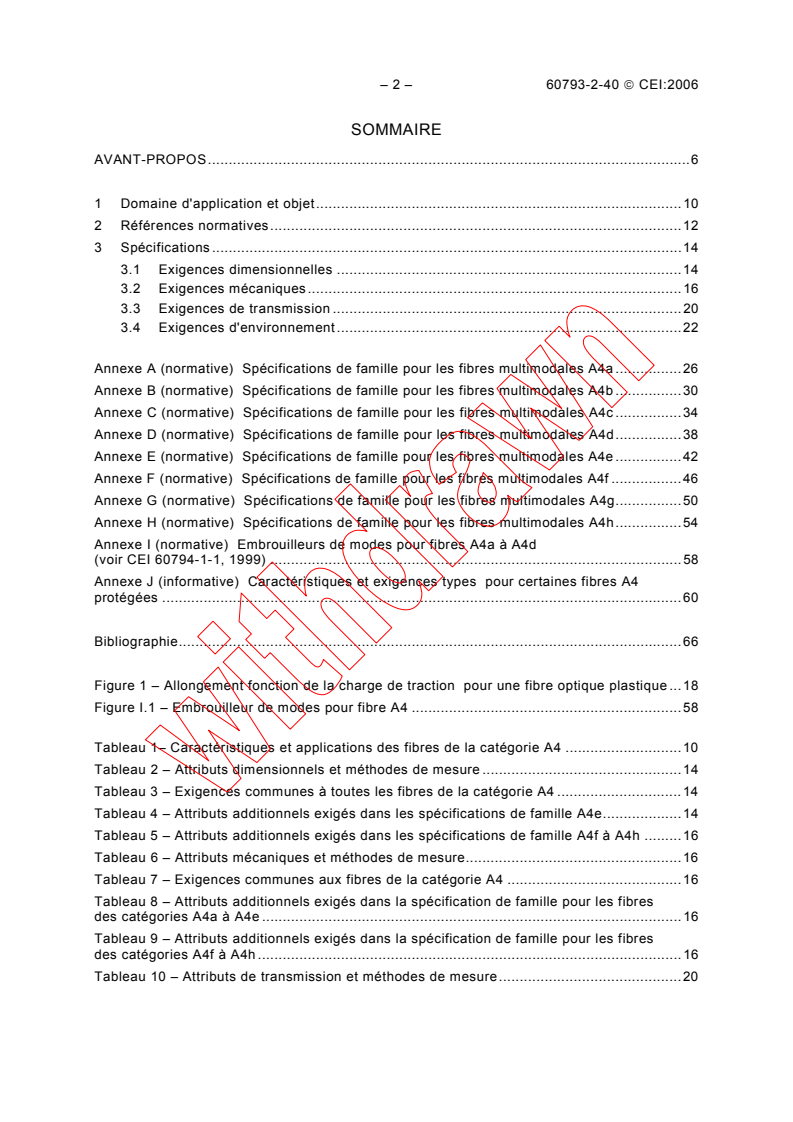

– 2 – 60793-2-40  CEI:2006
SOMMAIRE
AVANT-PROPOS.6

1 Domaine d'application et objet.10

2 Références normatives.12

3 Spécifications .14

3.1 Exigences dimensionnelles .14

3.2 Exigences mécaniques.16

3.3 Exigences de transmission .20
3.4 Exigences d'environnement.22

Annexe A (normative) Spécifications de famille pour les fibres multimodales A4a .26
Annexe B (normative) Spécifications de famille pour les fibres multimodales A4b .30
Annexe C (normative) Spécifications de famille pour les fibres multimodales A4c .34
Annexe D (normative) Spécifications de famille pour les fibres multimodales A4d.38
Annexe E (normative) Spécifications de famille pour les fibres multimodales A4e .42
Annexe F (normative) Spécifications de famille pour les fibres multimodales A4f .46
Annexe G (normative) Spécifications de famille pour les fibres multimodales A4g.50
Annexe H (normative) Spécifications de famille pour les fibres multimodales A4h.54
Annexe I (normative) Embrouilleurs de modes pour fibres A4a à A4d
(voir CEI 60794-1-1, 1999) .58
Annexe J (informative) Caractéristiques et exigences types pour certaines fibres A4
protégées .60

Bibliographie.66

Figure 1 – Allongement fonction de la charge de traction pour une fibre optique plastique .18
Figure I.1 – Embrouilleur de modes pour fibre A4 .58

Tableau 1– Caractéristiques et applications des fibres de la catégorie A4 .10
Tableau 2 – Attributs dimensionnels et méthodes de mesure .14

Tableau 3 – Exigences communes à toutes les fibres de la catégorie A4 .14
Tableau 4 – Attributs additionnels exigés dans les spécifications de famille A4e.14
Tableau 5 – Attributs additionnels exigés dans les spécifications de famille A4f à A4h .16
Tableau 6 – Attributs mécaniques et méthodes de mesure.16
Tableau 7 – Exigences communes aux fibres de la catégorie A4 .16
Tableau 8 – Attributs additionnels exigés dans la spécification de famille pour les fibres
des catégories A4a à A4e .16
Tableau 9 – Attributs additionnels exigés dans la spécification de famille pour les fibres
des catégories A4f à A4h .16
Tableau 10 – Attributs de transmission et méthodes de mesure.20

60793-2-40  IEC:2006 – 3 –
CONTENTS
FOREWORD.7

1 Scope and object.11

2 Normative references .13

3 Specifications .15

3.1 Dimensional requirements .15

3.2 Mechanical requirements.17

3.3 Transmission requirements .21
3.4 Environmental requirements .23

Annex A (normative)  Family specifications for A4a multimode fibres .27
Annex B (normative) Family specifications for A4b multimode fibres .31
Annex C (normative) Family specifications for A4c multimode fibres .35
Annex D (normative) Family specifications for A4d multimode fibres.39
Annex E (normative) Family specifications for A4e multimode fibres .43
Annex F (normative) Family specifications for A4f multimode fibres .47
Annex G (normative) Family specifications for A4g multimode fibres.51
Annex H (normative) Family specifications for A4h multimode fibres.55
Annex I (normative) Mode Scramblers for A4a to A4d Fibres
(based on IEC 794-1-1, 1999).59
Annex J (informative) Typical characteristics and requirements for some buffered A4 fibres 61

Figure 1– Tensile load versus elongation for a plastic optical fibre.19
Figure I.1 – Mode scrambler for A4 fibre .59

Table 1 – Characteristics and applications of category A4 fibres.11
Table 2 – Dimensional attributes and measurement methods.15
Table 3 – Requirements common to all category A4 fibres .15
Table 4 – Additional attributes required in A4a though A4e family specifications.15
Table 5 – Additional attributes required in A4f through A4h family specifications.17

Table 6 – Mechanical attributes and test methods.17
Table 7 – Requirements common to category A4 fibres.17
Table 8 – Additional attributes required in family specification for categories A4a
through A4e fibres .17
Table 9 – Additional attributes required in family specification for categories A4f
through A4h fibres .17
Table 10 – Transmission attributes and measurement methods .21

– 4 – 60793-2-40  CEI:2006
Tableau 11 – Attributs additionnels prescrits dans les spécifications de famille.20

Tableau 12 – Essais d’exposition à l'environnement .22

Tableau 13 – Attributs mesurés .22

Tableau 14 – Exigence pour la résistance à la traction .24

Tableau 15 – Exigence pour la variation d'affaiblissement pour les fibres A4a à A4e .24

Tableau 16 – Exigence pour la variation d'affaiblissement pour les fibres A4f à A4h .24

Tableau A.1 – Exigences dimensionnelles spécifiques aux fibres A4a.26

Tableau A.2 – Exigences mécaniques spécifiques aux fibres A4a.26

Tableau A.3 – Exigences de transmission spécifiques aux fibres A4a .28
Tableau B.1 – Exigences dimensionnelles spécifiques aux fibres de type A4b .30
Tableau B.2 – Exigences mécaniques spécifiques aux fibres de type A4b .30
Tableau B.3 – Exigences de transmission spécifiques aux fibres A4b. .32
Tableau C.1 – Exigences dimensionnelles spécifiques aux fibres A4c .34
Tableau C.2 – Exigences mécaniques spécifiques aux fibres de type A4c .34
Tableau C.3 – Exigences de transmission spécifiques aux fibres A4c .36
Tableau D.1 – Exigences dimensionnelles spécifiques aux fibres A4d .38
Tableau D.2 – Exigences mécaniques spécifiques aux fibres A4d.38
Tableau D.3 – Exigences de transmission spécifiques aux fibres A4d.40
Tableau E.1 – Exigences dimensionnelles spécifiques aux fibres A4e.42
Tableau E.2 – Exigences mécaniques spécifiques aux fibres A4e.42
Tableau E.3 – Exigences de transmission spécifiques aux fibres A4e .44
Tableau F.1 – Exigences dimensionnelles spécifiques aux fibres A4f.46
Tableau F.2 – Exigences mécaniques spécifiques aux fibres A4f .46
Tableau F.3 – Exigences de transmission spécifiques aux fibres A4f .48
Tableau G.1 – Exigences dimensionnelles spécifiques aux fibres de type A4g.50
Tableau G.2 – Exigences mécaniques spécifiques aux fibres A4g.50
Tableau G.3 – Exigences de transmission spécifiques aux fibres A4g.52
Tableau H.1 – Exigences dimensionnelles spécifiques aux fibres A4h .54
Tableau H.2 – Exigences mécaniques spécifiques aux fibres A4h.54
Tableau H.3 – Exigences de transmission spécifiques aux fibres A4h.56
Tableau I.1 – Paramètres de l'embrouilleur de modes.58

Tableau J.1 – Attributs de dimensions .60
Tableau J.2 – Attributs mécaniques .60

60793-2-40  IEC:2006 – 5 –
Table 11 – Attributes required in family specifications.21

Table 12 – Environmental exposure tests.23

Table 13 – Attributes measured .23

Table 14 – Requirement for tensile strength.25

Table 15 – Requirement for change in attenuation for A4a through A4e fibre .25

Table 16 – Requirement for change in attenuation for A4f through A4h fibre .25

Table A.1 – Dimensional requirements specific to A4a fibres .27

Table A.2 – Mechanical requirements specific to A4a fibres.27

Table A.3 – Transmission requirements specific to A4a fibres.29
Table B.1 – Dimensional requirements specific to A4b fibres .31
Table B.2 – Mechanical requirements specific to A4b fibres.31
Table B.3 – Transmission requirements specific to A4b fibres.33
Table C.1 – Dimensional requirements specific to A4c fibres .35
Table C.2 – Mechanical requirements specific to A4c fibres.35
Table C.3 – Transmission requirements specific to A4c fibres.37
Table D.1 – Dimensional requirements specific to A4d fibres .39
Table D.2 – Mechanical requirements specific to A4d fibres.39
Table D.3 – Transmission requirements specific to A4d fibres .41
Table E.1 – Dimensional requirements specific to A4e fibres .43
Table E.2 – Mechanical requirements specific to A4e fibres.43
Table E.3 – Transmission requirements specific to A4e fibres.45
Table F.1 – Dimensional requirements specific to A4f fibres .47
Table F.2 – Mechanical requirements specific to A4f fibres .47
Table F.3 – Transmission requirements specific to A4f fibres.49
Table G.1 – Dimensional requirements specific to A4g fibres.51
Table G.2 – Mechanical requirements specific to A4g fibres .51
Table G.3 – Transmission requirements specific to A4g fibres .53
Table H.1 – Dimensional requirements specific to A4h fibres .55
Table H.2 – Mechanical requirements specific to A4h fibres.55
Table H.3 – Transmission requirements specific to A4h fibres .57
Table I.1 – Mode scramble parameters .59

Table J.1 – Dimensional attributes .61
Table J.2 – Mechanical attributes.61

– 6 – 60793-2-40  CEI:2006
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
FIBRES OPTIQUES –
Partie 2-40: Spécifications de produits –

Spécification intermédiaire pour les fibres

multimodales de la catégorie A4

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60793-2-40 a été établie par le sous-comité 86A: Fibres et
câbles, du comité d'études 86 de la CEI: Fibres optiques.
La présente Norme internationale constitue la Partie 2-40 de la CEI 60793. Cette deuxième
édition annule et remplace la première édition, publiée en 2002, dont elle constitue une
révision technique. Le principal changement consiste dans l’ajout des Annexes E, F, G et H,
qui décrivent de nouvelles fibres ayant une atténuation plus faible, reflétant la pointe de la
technologie à ce jour.
60793-2-40  IEC:2006 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
OPTICAL FIBRES –
Part 2-40: Product specifications –

Sectional specification for category A4 multimode fibres

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60793-2-40 has been prepared by subcommittee 86A: Fibres and

cables, of IEC technical committee 86: Fibre optics.
This International standard constitutes Part 2-40 of IEC 60793-2 series. This second edition
cancels and replaces the first edition published in 2002 of which it constitutes a technical
revision. Main change is addition of Annexes E, F, G, H, that describe new fibres with lower
attenuation reflecting the current state of the art.

– 8 – 60793-2-40  CEI:2006
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
86A/1050/FDIS 86A/1057/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant

abouti à l'approbation de cette norme.

Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.

La série CEI 60793 comprend les parties suivantes présentées sous le titre général Fibres
optiques:
Partie 1-1: Méthodes de mesure et procédures d’essai – Généralités et guide
Parties 1-20 à 1-29: Méthodes de mesure et procédures d’essai pour les dimensions
Parties 1-30 à 1-39: Méthodes de mesure et procédures d’essai pour les caractéristiques
mécaniques:
Parties 1-40 à 1-49: Méthodes de mesure et procédures d’essai pour la transmission et les
caractéristiques optiques
Parties 1-50 à 1-59: Méthodes de mesure et procédures d’essai pour les caractéristiques
d’environnement
Partie 2: Spécifications de produits – Généralités
Parties 2-10 à 2-50: Spécifications de produits – Spécifications intermédiaires.
Partie 2-10: Spécification intermédiaire pour les fibres multimodales
de catégorie A1;
Partie 2-20: Spécification intermédiaire pour les fibres multimodales
de catégorie A2;
Partie 2-30: Spécification intermédiaire pour les fibres multimodales
de catégorie A3;
Partie 2-40: Spécification intermédiaire pour les fibres multimodales
de catégorie A4;
Partie 2-50: Spécification intermédiaire pour les fibres unimodales
de classe B.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60793-2-40  IEC:2006 – 9 –
The text of this standard is based on the following documents:

FDIS Report on voting
86A/1050/FDIS 86A/1057/RVD
Full information on the voting for the approval of this standard can be found in the report on

voting indicated in the above table.

This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

IEC 60793 series consists of the following parts, under the general title Optical fibres:
Part 1-1: Measurement methods and test procedures: General and guidance
Parts 1-20 to 1-29: Measurement methods and test procedures for dimensions
Parts 1-30 to 1-39: Measurement methods and test procedures for mechanical
characteristics:
Parts 1-40 to 1-49: Measurement methods and test procedures for optical characteristics
Parts 1-50 to 1-59: Measurement methods and test procedures for environment
characteristics
Part 2: Product specifications – General
Parts 2-10 to 2-50: Product specifications – Sectional specifications
Part 2-10: Sectional specification for category A1 multimode fibres
Part 2-20: Sectional specification for category A2 multimode fibres
Part 2-30: Sectional specification for category A3 multimode fibres
Part 2-40: Sectional specification for category A4 multimode fibres
Part 2-50: Sectional specification for class B single-mode fibres

The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 10 – 60793-2-40  CEI:2006
FIBRES OPTIQUES –
Partie 2-40: Spécifications de produits –

Spécification intermédiaire pour les fibres

multimodales de la catégorie A4

1 Domaine d'application et objet

La présente partie de la CEI 60793-2 s'applique aux catégories de fibres optiques A4a, A4b,
A4c, A4d, A4e, A4f, A4g et A4h. Ces fibres possèdent un cœur et une gaine en plastique et
elles peuvent avoir un profil à saut d'indice, un profil à multi-saut d'indice ou un profil à
gradient d'indice. Ces fibres sont utilisées dans les équipements de transmission de
l'information et dans les câbles à fibres optiques. Le Tableau 1 résume certaines des
caractéristiques et applications principales de ces fibres.
Tableau 1 – Caractéristiques et applications des fibres de la catégorie A4
Caractéristiques Types de fibres de catégorie A4
et applications
A4a A4b A4c A4d A4e A4f A4g A4h
a a a a
Diamètre ≥500 200 120 62,5
du cœur
µm
Diamètre
de la gaine 1 000 750 500 1 000 750 490 490 245
µm
Ouverture
t t t t t e e e
0,50 0,50 0,50 0,30 0,25 0,190 0,190 0,190
numérique
Longueur(s)
d'ondes de
650, 850, 650, 850, 850,
650 650 650 650 650
fonctionnement 1 300 1 300 1 300
nm
Interface Industrie capteur Interface Interface Industrie Transmis- Transmis-
Applications
audio- et audio/ audio/ et mobile; sion de sion de
numérique, capteur vidéo vidéo compatible données données;
automobile numérique numérique avec essentiel-
, industrie et trans- et trans- équipe- lement
et capteur mission de mission de ment de dans les
données données transmis- structures
sion A3 rubans
t e
NOTE  = théorique ;  = effective mesurée

a
Généralement de 15 µm à 35 µm inférieur au diamètre de la gaine

En plus des applications indiquées dans le Tableau 1, les fibres A4 sont utilisées dans
d'autres applications, entre autres et sans caractère exhaustif: support pour des systèmes de
faible étendue de réseaux téléphoniques à haut débit, réseaux de distribution et réseaux
locaux transportant des données, la voix et/ou des services vidéo, installations de fibres à
l'intérieur de bâtiments et entre bâtiments, y compris les LAN, PBX, la vidéo et différentes
utilisations de multiplexage, ainsi que diverses autres utilisations liées comme l'électronique
grand public et les réseaux industriels et mobiles.
L'Annexe J présente, à titre d’exemple des caractéristiques et des exigences types applicables
à certaines fibres A4 sous revêtement protecteur. Les exigences à appliquer sont spécifiées
dans la norme sur les fibres sous revêtement protecteur CEI 60794-2-41.

60793-2-40  IEC:2006 – 11 –
OPTICAL FIBRES -
Part 2-40: Product specifications –

Sectional specification for category A4 multimode fibres

1 Scope and object
This part of IEC 60793-2 is applicable to optical fibre categories A4a, A4b, A4c, A4d, A4e,
A4f, A4g and A4h. These fibres have a plastic core and plastic cladding and may have step-
index, multi-step index, or graded-index profiles. The fibres are used in information
transmission equipment and optical fibre cables. Table 1 summarizes some of the salient
characteristics and applications of these fibres.
Table 1 – Characteristics and applications of category A4 fibres
Characteristics Types of caterogy A4 fibres
and
A4a A4b A4c A4d A4e A4f A4g A4h
applications
a a a a
Core diameter ≥500 200 120 62,5
µm
Cladding
diameter 1 000 750 500 1 000 750 490 490 245
µm
Numerical
t t t t t e e e
0,50 0,50 0,50 0,30 0,25 0,190 0,190 0,190
aperture
Operating
650, 850, 650, 850, 850,
wavelength(s) 650 650 650 650 650
1 300 1 300 1 300
nm
Applications Digital Industrial Sensor Digital Digital Industrial Data Data
audio and audio/ audio/ and trans- trans-
interface, sensor visual visual mobile; mission mission;
automobile, interface interface compa- primarily
industrial and data and data tible with used in
and sensor trans- trans- A3 trans- ribbon
mission mission mission structures
equip-
ment
t e
NOTE  = theoretical;  = measured effective
a
Typically 15 to 35 µm smaller than the cladding diameter

In addition to the applications shown in Table 1, other applications for A4 fibres include, but
are not restricted to, the following: support for short reach high bit-rate systems in telephony,
distribution and local networks, carrying data, voice and/or video services and on-premises
intrabuilding and interbuilding fibre installations, including LANs, PBXs, video, various
multiplexing uses, and miscellaneous related uses, such as consumer electronics and
industrial and mobile networks.
Informative Annex J shows typical characteristics and requirements for some buffered A4
fibres. The actual requirements are specified in the buffered fibre document IEC 60794-2-41.

– 12 – 60793-2-40  CEI:2006
Trois types d’exigences s'appliquent à ces fibres A4:

• les exigences générales qui sont définies dans la CEI 60793-2;

• des exigences spécifiques communes aux fibres multimodales de la catégorie A4

couvertes par la présente norme et qui sont données à l'Article 3;

• des exigences particulières applicables à des types particuliers de fibres ou à des

applications particulières, qui sont définies dans cette norme, dans les annexes

normatives de spécifications de famille.

2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60068-1, Essais d'environnement – Partie 1: Généralités et guide
CEI 60793-1 (toutes les parties), Fibres optiques – Partie 1: Méthodes de mesure et
procédures d’essai
CEI 60793-1-20, Fibres optiques – Partie 1-20: Méthodes de mesure et procédures d’essai –
Géométrie de la fibre
CEI 60793-1-22, Fibres optiques – Partie 1-22: Méthodes de mesure et procédures d’essai –
Mesure de la longueur
CEI 60793-1-40, Fibres optiques – Partie 1-40: Méthodes de mesure et procédures d’essai –
Affaiblissement
CEI 60793-1-41, Fibres optiques – Partie 1-41: Méthodes de mesure et procédures d’essai –
Largeur de bande
CEI 60793-1-42, Fibres optiques – Partie 1-42: Méthodes de mesure et procédures d’essai –
Dispersion chromatique
CEI 60793-1-43, Fibres optiques – Partie 1-43: Méthodes de mesure et procédures d’essai –
Ouverture numérique
CEI 60793-1-46, Fibres optiques – Partie 1-46: Méthodes de mesure et procédures d’essai –
Contrôle des variations du facteur de transmission optique
CEI 60793-1-47, Fibres optiques – Partie 1-47: Méthodes de mesure et procédures d’essai –
Pertes dues aux macrocourbures
CEI 60793-1-50, Fibres optiques – Partie 1-50: Méthodes de mesure et procédures d’essai –
Chaleur humide (essai continu)
CEI 60793-1-51, Fibres optiques – Partie 1-51: Méthodes de mesure et procédures d’essai –
Chaleur sèche
CEI 60793-1-52, Fibres optiques – Partie 1-52: Méthodes de mesure et procédures d’essai –
Variations de température
60793-2-40  IEC:2006 – 13 –
Three types of requirements apply to A4 fibres:

• general requirements, as defined in IEC 60793-2;

• specific requirements common to category A4 multimode fibres covered in this standard

and that are given in Clause 3;

• particular requirements applicable to individual fibre types or specific applications and that

are defined in this standard in the normative family specification annexes.

2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60068-1, Environmental testing – Part 1: General and guidance
IEC 60793-1 (all parts), Optical fibres – Part 1: Measurement methods and test procedures
IEC 60793-1-20, Optical fibres – Part 1-20: Measurement methods and test procedures –
Fibre geometry
IEC 60793-1-22, Optical fibres – Part 1-22: Measurement methods and test procedures –
Length measurement
IEC 60793-1-40, Optical fibres – Part 1-40: Measurement methods and test procedures –
Attenuation
IEC 60793-1-41, Optical fibres – Part 1-41: Measurement methods and test procedures –
Bandwidth
IEC 60793-1-42, Optical fibres – Part 1-42: Measurement methods and test procedures –
Chromatic dispersion
IEC 60793-1-43, Optical fibres – Part 1-43: Measurement methods and test procedures –
Numerical aperture
IEC 60793-1-46, Optical fibres – Part 1-46: Measurement methods and test procedures –
Monitoring of changes in optical transmittance

IEC 60793-1-47, Optical fibres – Part 1-47: Measurement methods and test procedures –
Macrobending loss
IEC 60793-1-50, Optical fibres – Part 1-50: Measurement methods and test procedures –
Damp heat (steady state)
IEC 60793-1-51, Optical fibres – Part 1-51: Measurement methods and test procedures – Dry
heat
– 14 – 60793-2-40  CEI:2006
CEI 60793-2, Fibres optiques – Partie 2: Spécification de produits – Généralités

CEI 60794-1-1: Câbles à fibres optiques – Partie 1-1: Spécification générique – Généralités

CEI 60794-2-41, Câbles à fibres optiques – Partie 2-41: Spécification de produits pour fibres
A4 simplex et duplex sous matelas protecteur

3 Spécifications
3.1 Exigences dimensionnelles
Les attributs dimensionnels et les méthodes de mesure applicables sont donnés dans le
Tableau 2.
Les exigences communes à toutes les fibres de la catégorie A4 sont données dans le
Tableau 3.
Les Tableaux 4 et 5 énumèrent les attributs additionnels qui doivent être spécifiés par chaque
spécification de famille.
Tableau 2 – Attributs dimensionnels et méthodes de mesure
Attributs Méthodes de mesure
Diamètre de la gaine CEI 60793-1-20
Non-circularité de la gaine CEI 60793-1-20
Diamètre du cœur CEI 60793-1-20
Longueur de fibre CEI 60793-1-22
Erreur de concentricité CEI 60793-1-20
entre le cœur et la gaine
Non-circularité du cœur CEI 60793-1-20

Tableau 3 – Exigences communes à toutes les fibres de la catégorie A4
Attributs Unité Limites
a
Non-circularité de la gaine % ≤ 6
b
Diamètre du cœur
µm
c
Longueur de fibre km
a
Sauf indication contraire dans la spécification de famille.
b
Pour les fibres A4a, A4b, A4c et A4d, le diamètre du cœur est normalement de
15 µm à 35 µm inférieur au diamètre de la gaine. Pour les fibres A4e, A4f, A4g et
A4h, le diamètre du cœur varie et il est indiqué dans la spécification de famille.
c
Les exigences de longueur varient et il convient qu'elles fassent l'objet d'un
accord entre le fournisseur et le client.

Tableau 4 – Attributs additionnels exigés dans les spécifications de famille A4e
Attributs
Diamètre de la gaine
___________
A l’étude.
60793-2-40  IEC:2006 – 15 –
IEC 60793-1-52, Optical fibres – Part 1-52: Measurement methods and test procedures –
Change of temperature
− Part 2: Product specifications – General
IEC
...
