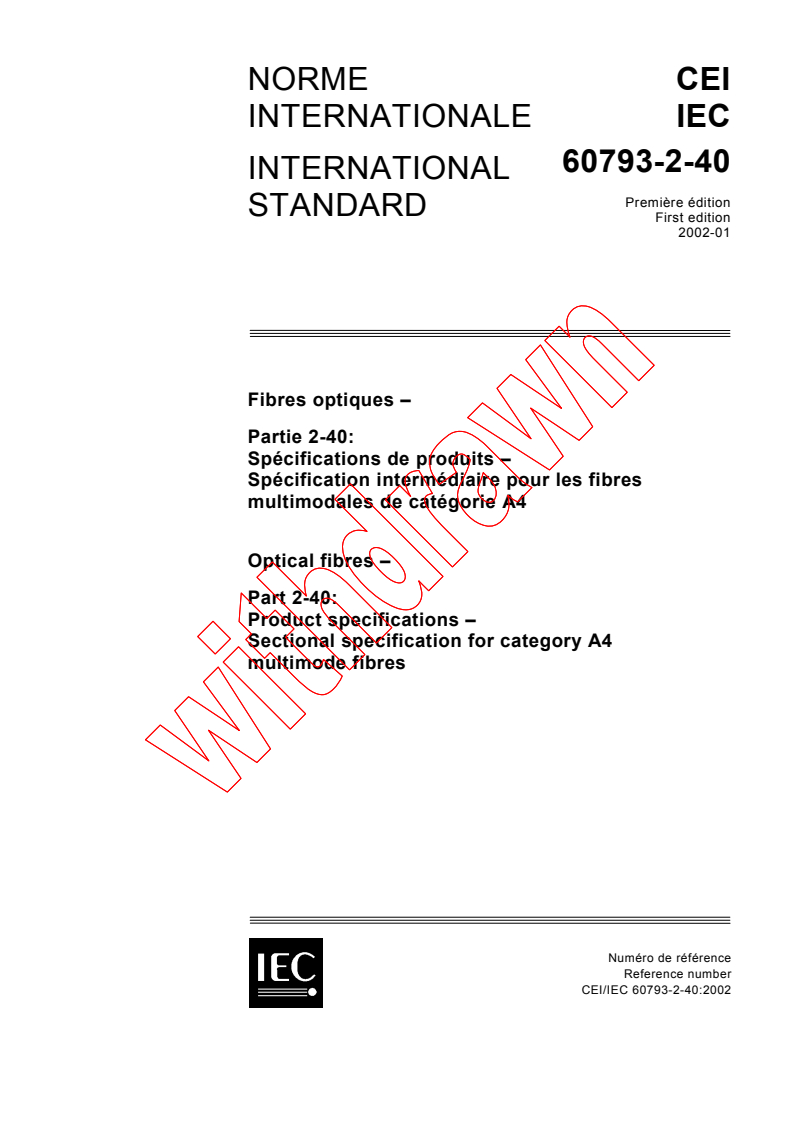

IEC 60793-2-40:2002

NORME CEI
INTERNATIONALE IEC
60793-2-40
INTERNATIONAL
Première édition
STANDARD
First edition
2002-01
Fibres optiques –
Partie 2-40:
Spécifications de produits –
Spécification intermédiaire pour les fibres
multimodales de catégorie A4
Optical fibres –
Part 2-40:
Product specifications –
Sectional specification for category A4
multimode fibres
Numéro de référence
Reference number
CEI/IEC 60793-2-40:2002

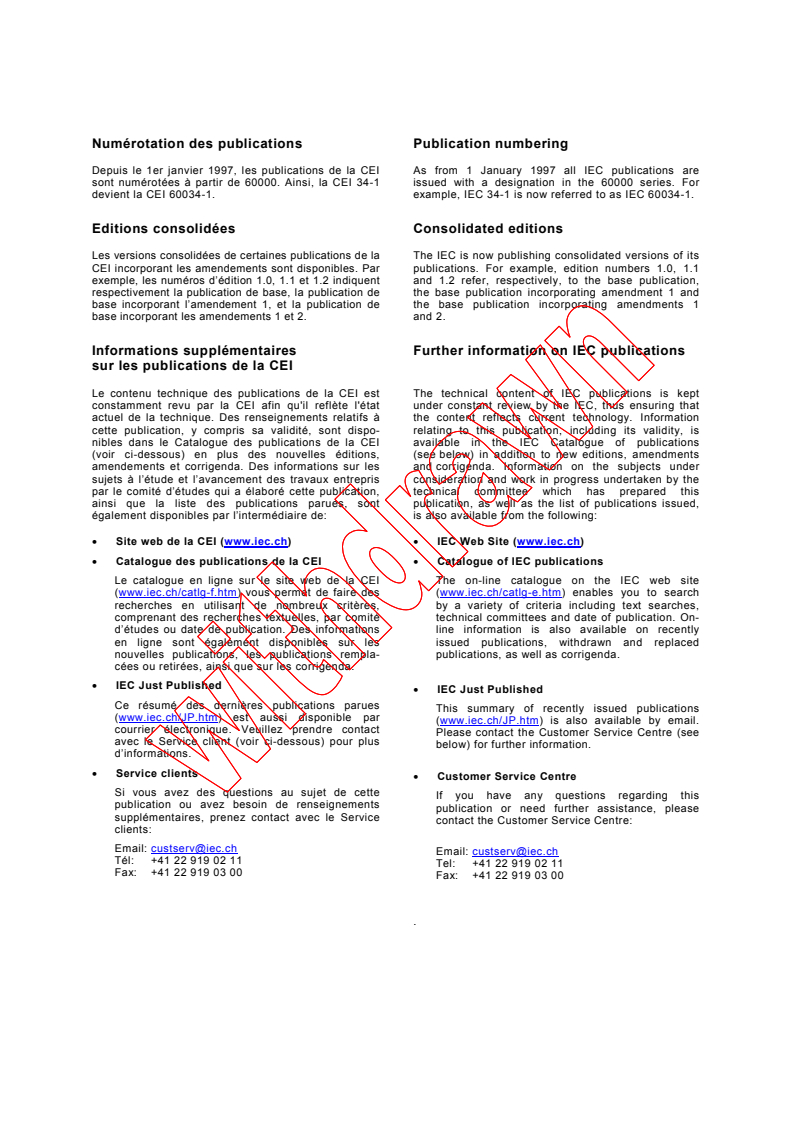

Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and

base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/catlg-f.htm) vous permet de faire des (www.iec.ch/catlg-e.htm) enables you to search
recherches en utilisant de nombreux critères, by a variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations line information is also available on recently
en ligne sont également disponibles sur les issued publications, withdrawn and replaced
nouvelles publications, les publications rempla- publications, as well as corrigenda.
cées ou retirées, ainsi que sur les corrigenda.
• IEC Just Published
• IEC Just Published
Ce résumé des dernières publications parues
This summary of recently issued publications
(www.iec.ch/JP.htm) est aussi disponible par
(www.iec.ch/JP.htm) is also available by email.
courrier électronique. Veuillez prendre contact
Please contact the Customer Service Centre (see
avec le Service client (voir ci-dessous) pour plus
below) for further information.
d’informations.
• Service clients
• Customer Service Centre
Si vous avez des questions au sujet de cette
If you have any questions regarding this
publication ou avez besoin de renseignements
publication or need further assistance, please
supplémentaires, prenez contact avec le Service
contact the Customer Service Centre:
clients:
Email: custserv@iec.ch
Email: custserv@iec.ch
Tél: +41 22 919 02 11
Tel: +41 22 919 02 11
Fax: +41 22 919 03 00
Fax: +41 22 919 03 00
.

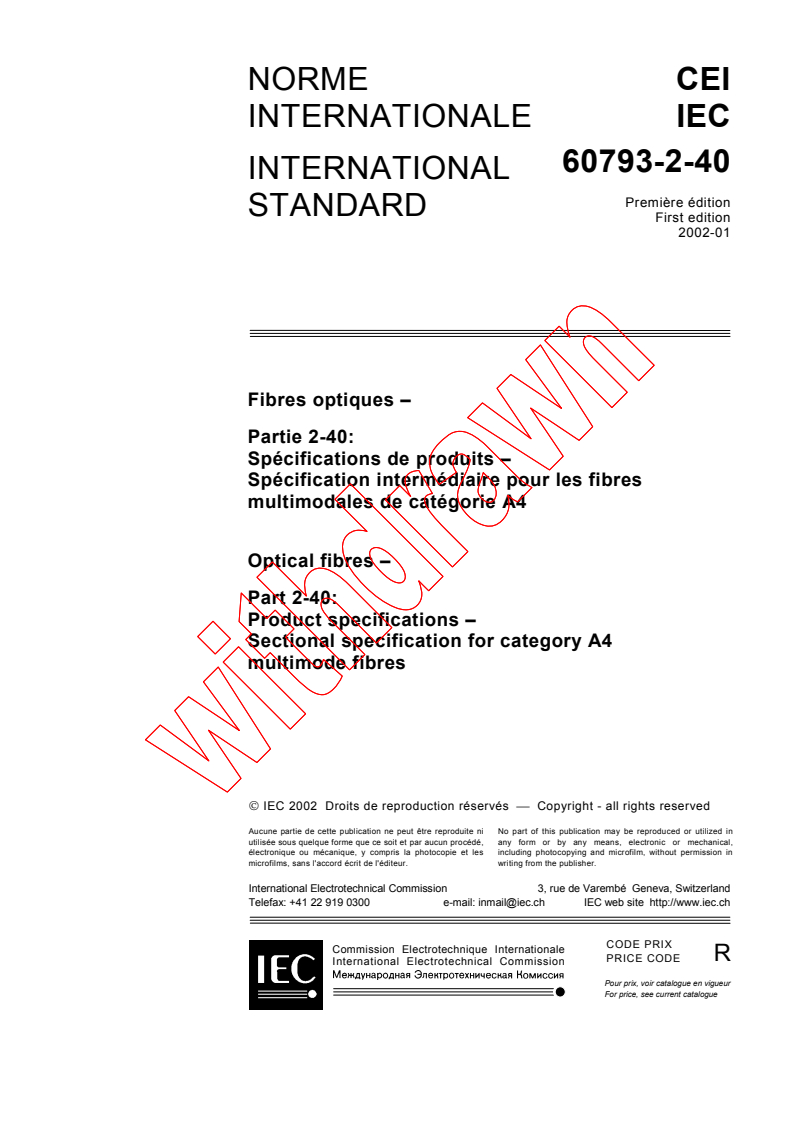

NORME CEI
INTERNATIONALE IEC
60793-2-40
INTERNATIONAL
Première édition
STANDARD
First edition
2002-01
Fibres optiques –
Partie 2-40:
Spécifications de produits –
Spécification intermédiaire pour les fibres
multimodales de catégorie A4
Optical fibres –
Part 2-40:
Product specifications –
Sectional specification for category A4
multimode fibres
 IEC 2002 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
R
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

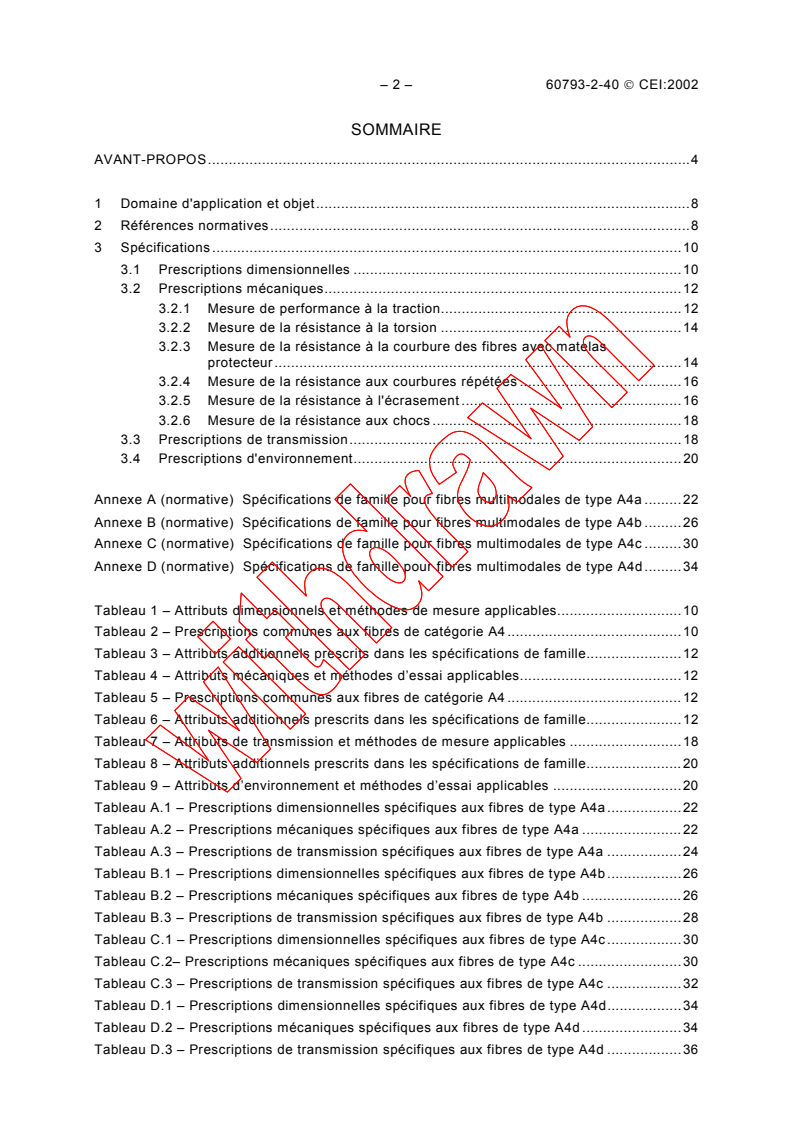

– 2 – 60793-2-40  CEI:2002
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d'application et objet.8

2 Références normatives.8

3 Spécifications .10

3.1 Prescriptions dimensionnelles .10

3.2 Prescriptions mécaniques.12

3.2.1 Mesure de performance à la traction.12
3.2.2 Mesure de la résistance à la torsion .14
3.2.3 Mesure de la résistance à la courbure des fibres avec matelas
protecteur.14
3.2.4 Mesure de la résistance aux courbures répétées .16
3.2.5 Mesure de la résistance à l'écrasement .16
3.2.6 Mesure de la résistance aux chocs .18
3.3 Prescriptions de transmission.18
3.4 Prescriptions d'environnement.20
Annexe A (normative) Spécifications de famille pour fibres multimodales de type A4a .22
Annexe B (normative) Spécifications de famille pour fibres multimodales de type A4b .26
Annexe C (normative) Spécifications de famille pour fibres multimodales de type A4c .30
Annexe D (normative) Spécifications de famille pour fibres multimodales de type A4d.34
Tableau 1 – Attributs dimensionnels et méthodes de mesure applicables.10
Tableau 2 – Prescriptions communes aux fibres de catégorie A4 .10
Tableau 3 – Attributs additionnels prescrits dans les spécifications de famille.12
Tableau 4 – Attributs mécaniques et méthodes d’essai applicables.12
Tableau 5 – Prescriptions communes aux fibres de catégorie A4 .12
Tableau 6 – Attributs additionnels prescrits dans les spécifications de famille.12
Tableau 7 – Attributs de transmission et méthodes de mesure applicables .18
Tableau 8 – Attributs additionnels prescrits dans les spécifications de famille.20
Tableau 9 – Attributs d’environnement et méthodes d’essai applicables .20

Tableau A.1 – Prescriptions dimensionnelles spécifiques aux fibres de type A4a.22
Tableau A.2 – Prescriptions mécaniques spécifiques aux fibres de type A4a .22
Tableau A.3 – Prescriptions de transmission spécifiques aux fibres de type A4a .24
Tableau B.1 – Prescriptions dimensionnelles spécifiques aux fibres de type A4b.26
Tableau B.2 – Prescriptions mécaniques spécifiques aux fibres de type A4b .26
Tableau B.3 – Prescriptions de transmission spécifiques aux fibres de type A4b .28
Tableau C.1 – Prescriptions dimensionnelles spécifiques aux fibres de type A4c.30
Tableau C.2– Prescriptions mécaniques spécifiques aux fibres de type A4c .30
Tableau C.3 – Prescriptions de transmission spécifiques aux fibres de type A4c .32
Tableau D.1 – Prescriptions dimensionnelles spécifiques aux fibres de type A4d.34
Tableau D.2 – Prescriptions mécaniques spécifiques aux fibres de type A4d .34
Tableau D.3 – Prescriptions de transmission spécifiques aux fibres de type A4d .36

60793-2-40  IEC:2002 – 3 –
CONTENTS
FOREWORD.5

1 Scope and object.9

2 Normative references .9

3 Specifications .11

3.1 Dimensional requirements .11

3.2 Mechanical requirements.13

3.2.1 Tensile performance measurement.13
3.2.2 Torsion test measurement .15
3.2.3 Buffered fibre bend test measurement .15
3.2.4 Repeated bending test measurement.17
3.2.5 Crush test measurement.17
3.2.6 Impact test measurement .19
3.3 Transmission requirements.19
3.4 Environmental requirements .21
Annex A (normative)  Family specifications for A4a multimode fibres .23
Annex B (normative) Family specifications for A4b multimode fibres .27
Annex C (normative) Family specifications for A4c multimode fibres .31
Annex D (normative) Family specifications for A4d multimode fibres.35
Table 1 – Relevant dimensional attributes and measurement methods.11
Table 2 – Requirements common to all fibres of category A4 .11
Table 3 – Additional attributes required in family specifications.13
Table 4 – Relevant mechanical attributes and test methods .13
Table 5 – Requirements common to fibres of category A4.13
Table 6 – Additional attributes required in family specifications.13
Table 7 – Relevant transmission and measurement methods .19
Table 8 – Additional attributes required in family specifications.21
Table 9 – Relevant environmental attributes and test methods.21
Table A.1 – Dimensional requirements specific to A4a fibres .23

Table A.2 – Mechanical requirements specific to A4a fibres.23
Table A.3 – Transmission requirements specific to A4a fibres.25
Table B.1 – Dimensional requirements specific to A4b fibres .27
Table B.2 – Mechanical requirements specific to A4b fibres.27
Table B.3 – Transmission requirements specific to A4b fibres.29
Table C.1 – Dimensional requirements specific to A4c fibres .31
Table C.2 – Mechanical requirements specific to A4c fibres.31
Table C.3 – Transmission requirements specific to A4c fibres.33
Table D.1 – Dimensional requirements specific to A4d fibres .35
Table D.2 – Mechanical requirements specific to A4d fibres.35
Table D.3 – Transmission requirements specific to A4d fibres.37

– 4 – 60793-2-40  CEI:2002
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
FIBRES OPTIQUES –
Partie 2-40: Spécifications de produits –

Spécification intermédiaire pour les fibres

multimodales de catégorie A4
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national
intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement
avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les
deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les
Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60793-2-40 a été établie par le sous-comité 86A: Fibres et
câbles, du comité d'études 86 de la CEI: Fibres optiques.
La présente partie 2-40 constitue une partie de la série CEI 60793-2, cinquième édition. Cette
série a été restructurée et se compose de la CEI 60793-2: Spécifications de produits:
Généralités , et d’un certain nombre de parties 60793-2-x, qui sont consacrées aux différents
types de fibres. L’ensemble de toutes les parties constituant la CEI 60793-2 remplace la
quatrième édition de la CEI 60793-2, parue en 1998, dont elle constitue une révision
technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86A/737/FDIS 86A/755/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 3.
___________
A l’étude.
60793-2-40  IEC:2002 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
OPTICAL FIBRES –
Part 2-40: Product specifications –

Sectional specification for category A4 multimode fibres

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60793-2-40 has been prepared by subcommittee 86A: Fibres and
cables, of IEC technical committee 86: Fibre optics.
This part 2-40 constitutes part of the IEC 60793-2 series, fifth edition. This series has been
restructured and is composed of IEC 60793-2: Product specifications – General as well as
various parts IEC 60793-2-x, devoted to different types of fibres. The IEC 60793-2 series as a
whole replaces the fourth edition of IEC 60793-2, published in 1998, of which it constitutes a
technical revision
The text of this standard is based on the following documents:
FDIS Report on voting
86A/737/FDIS 86A/755/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
___________
Under consideration
– 6 – 60793-2-40  CEI:2002
Les annexes A, B, C et D font partie intégrante de cette norme.

Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2003. A
cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
60793-2-40  IEC:2002 – 7 –
Annexes A, B, C and D form an integral part of this standard.

The committee has decided that the contents of this publication will remain unchanged until
2003. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 8 – 60793-2-40  CEI:2002
FIBRES OPTIQUES –
Partie 2-40: Spécifications de produits –

Spécification intermédiaire pour les fibres multimodales de catégorie A4

1 Domaine d'application et objet

La présente partie de la CEI 60793-2 est applicable aux fibres optiques de type A4a,
A4b, A4c, et A4d. Ces fibres sont utilisées ou peuvent être intégrées dans des équipements
pour la transmission de l'information et dans des câbles à fibres optiques (généralement
jusqu'à 100 m).
Trois types de prescriptions s’appliquent à ces fibres:
• les prescriptions générales, qui sont définies dans la CEI 60793-2;
• des prescriptions spécifiques communes aux fibres multimodales de catégorie A4,
couvertes par la présente norme, et qui sont données dans l’article 3;
• des prescriptions particulières applicables à des types particuliers de fibres ou à des
applications données, qui sont définies dans les spécifications de famille figurant en
annexe.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60068-1, Essais d'environnement – Première partie: Généralités et guide
CEI 60793-1 (toutes les parties), Fibres optiques − Partie 1: Spécification générique
CEI 60793-1-20:2001, Fibres optiques – Partie 1-20: Méthodes de mesure et procédures
d'essai − Géométrie de la fibre
CEI 60793-1-21:2001, Fibres optiques – Partie 1-21: Méthodes de mesure et procédures
d'essai – Géométrie du revêtement

CEI 60793-1-22:2001, Fibres optiques – Partie 1-22: Méthodes de mesure et procédures
d'essai – Mesure de la longueur
CEI 60793-1-40:2001, Fibres optiques – Partie 1-40: Méthodes de mesure et procédures
d'essai – Affaiblissement
CEI 60793-1-41:2001, Fibres optiques – Partie 1-41: Méthodes de mesure et procédures
d'essai – Largeur de bande
CEI 60793-1-46:2001, Fibres optiques – Partie 1-46: Méthodes de mesure et procédures
d'essai – Contrôle des variations du facteur de transmission optique
CEI 60793-1-50:2001, Fibres optiques – Partie 1-50: Méthodes de mesure et procédures
d'essai – Chaleur humide (essai continu)
CEI 60793-1-51:2001, Fibres optiques – Partie 1-51: Méthodes de mesure et procédures
d'essai – Chaleur sèche
60793-2-40  IEC:2002 – 9 –
OPTICAL FIBRES –
Part 2-40: Product specifications –

Sectional specification for category A4 multimode fibres

1 Scope and object
This part of IEC 60793-2 is applicable to optical fibre types A4a, A4b, A4c, and A4d. These
fibres are used or can be incorporated in information transmission equipment and optical fibre
cables (typically up to 100 m).
Three types of requirements apply to these fibres:
• general requirements, as defined in IEC 60793-2;
• specific requirements common to the category A4 multimodal fibres covered in this
standard and which are given in clause 3;
• particular requirements applicable to individual fibre types or specific applications, which
are defined in the normative family specification annexes.
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60068-1, Environmental testing – Part 1: General and guidance
IEC 60793-1 (all parts), Optical fibres – Part 1: Generic specification
IEC 60793-1-20:2001, Optical fibres – Part 1-20: Measurement methods and test procedures
– Fibre geometry
IEC 60793-1-21:2001, Optical fibres – Part 1-21: Measurement methods and test procedures
– Coating geometry
IEC 60793-1-22:2001, Optical fibres – Part 1-22: Measurement methods and test procedures

– Length measurement
IEC 60793-1-40:2001, Optical fibres – Part 1-40: Measurement methods and test procedures
– Attenuation
IEC 60793-1-41:2001, Optical fibres – Part 1-41: Measurement methods and test procedures
– Bandwidth
IEC 60793-1-46:2001, Optical fibres – Part 1-46: Measurement methods and test procedures
– Monitoring of changes in optical transmittance
IEC 60793-1-50:2001, Optical fibres – Part 1-50: Measurement methods and test procedures
– Damp heat (steady state)
– 10 – 60793-2-40  CEI:2002
CEI 60793-1-52:2001, Fibres optiques – Partie 1-52: Méthodes de mesure et procédures
d'essai – Variations de température

CEI 60793-1-53:2001, Fibres optiques – Partie 1-53: Méthodes de mesure et procédures
d'essai – Immersion dans l'eau

CEI 60793-2, Fibres optiques − Partie 2: Spécifications de produit

CEI 60794-1-1, Câbles à fibres optiques – Partie 1-1: Spécification générique – Généralités

CEI 60794-1-2, Câbles à fibres optiques – Partie 1-2: Spécification générique – Procédures
de base applicables aux essais des câbles optiques
3 Spécifications
La fibre doit être constituée d'un cœur en plastique et d'une gaine plastique conformément
à 4.2 de la CEI 60793-2 (Ed. 5). La fibre A4 ne nécessite pas de revêtement primaire.
3.1 Prescriptions dimensionnelles
Les attributs dimensionnels et les méthodes de mesure applicables figurent dans le tableau 1.
Les prescriptions communes à toutes les fibres de catégorie A4 figurent dans le tableau 2.
Le tableau 3 énumère les attributs additionnels qui doivent être spécifiés par chaque spécifi-
cation de famille.
Tableau 1 – Attributs dimensionnels et méthodes de mesure applicables
Attributs Méthodes de mesure
Diamètre de la gaine CEI 60793-1-20
Non-circularité de la gaine CEI 60793-1-20
Diamètre du cœur CEI 60793-1-20
Diamètre du matelas protecteur CEI 60793-1-21
Longueur de la fibre CEI 60793-1-22
Tableau 2 – Prescriptions communes aux fibres de catégorie A4

Attributs Unité Limites
Non-circularité de la gaine % ≤6
a
Diamètre du cœur μm
b
Longueur de la fibre km
a
Le diamètre du cœur est normalement de 15 μm à 35 μm plus petit que le
diamètre de gaine.
b
Les prescriptions de longueur varient et il convient qu'elles fassent l’objet d’un
accord entre le fournisseur et le client.
___________
La future cinquième édition de la CEI 60793-2, actuellement à l’étude, portera le titre suivant: Fibres optiques –
Partie 2: Spécifications de produits: Généralités.

60793-2-40  IEC:2002 – 11 –
IEC 60793-1-51:2001, Optical fibres – Part 1-51: Measurement methods and test procedures
– Dry heat
IEC 60793-1-52:2001, Optical fibres – Part 1-52: Measurement methods and test procedures
–Change of temperature
IEC 60793-1-53:2001, Optical fibres – Part 1-53: Measurement methods and test procedures
– Water immersion
IEC 60793-2, Optical fibres − Part 2: Product specifications

IEC 60794-1-1, Optical fibre cables – Part 1-1: Generic specification – General
IEC 60794-1-2, Optical fibre cables – Part 1-2: Generic specification – Basic optical cable test
procedures
3 Specifications
The fibre shall consist of a plastic core and a plastic cladding in accordance with 4.2 of
IEC 60793-2 (Ed. 5). A4 fibre does not require primary coating.
3.1 Dimensional requirements
Relevant dimensional attributes and measurement methods are given in table 1.
Requirements common to all fibres in category A4 are indicated in table 2.
Table 3 lists additional attributes that shall be specified by each family specification.
Table 1 – Relevant dimensional attributes and measurement methods
Attributes Measurement methods
Cladding diameter IEC 60793-1-20
Cladding non-circularity IEC 60793-1-20
Core diameter IEC 60793-1-20
Buffer diameter IEC 60793-1-21
Fibre length IEC 60793-1-22
Table 2 – Requirements common to all fibres of category A4
Attributes Unit Limits
Cladding non-circularity %
≤6
a
Core diameter μm
b
Fibre length km
a
The core diameter is normally 15 μm to 35 μm smaller than the cladding diameter.
b
Length requirements vary and should be agreed between supplier and customer.
___________
The future fifth edition of IEC 60793-2, currently under consideration, will bear the following title: Fibre optics –
Part 2: Product specifications – General.

– 12 – 60793-2-40  CEI:2002
Tableau 3 – Attributs additionnels prescrits dans les spécifications de famille

Attributs
Diamètre de la gaine
Diamètre du matelas protecteur

3.2 Prescriptions mécaniques
Les attributs mécaniques et les méthodes d’essai applicables figurent dans le tableau 4.

Les prescriptions communes à toutes les fibres de catégorie A4 figurent dans le tableau 5.
Les attributs additionnels qui doivent être spécifiés dans les spécifications de famille figurent
dans le tableau 6.
Tableau 4 – Attributs mécaniques et méthodes d’essai applicables
Attributs Méthodes d’essai
Résistance à la traction 3.2.1
Essai de torsion 3.2.2
Essai de courbure de la fibre munie d'un matelas 3.2.3
protecteur
Essai de courbure répétée 3.2.4
Essai d'écrasement 3.2.5
Essai de chocs 3.2.6
Tableau 5 – Prescriptions communes aux fibres de catégorie A4
Attribut Unité Limite
Allongement correspondant à la limite élastique %
≥4,0
de la fibre sans matelas protecteur
Tableau 6 – Attributs additionnels prescrits dans les spécifications de famille
Attributs
Résistance à la traction à la limite d'élasticité de la fibre non munie d'un matelas
protecteur
Résistance à la traction à 5 % d'allongement de la fibre munie d'un matelas protecteur

3.2.1 Mesure de performance à la traction
3.2.1.1 Objet
La performance à la traction est caractérisée par la maniabilité et la méthode correspondante
doit être utilisée pour l'inspection.
Cet essai est applicable aux fibres de catégorie A4 aussi bien munies que non munies de
matelas protecteur. L'objet de l'essai est d'obtenir des valeurs de la résistance à la traction
des fibres de catégorie A4 munies ou non de matelas protecteur.
Les échantillons de fibres sont soumis à un environnement mécanique comme spécifié
ci-dessous. L'essai doit être effectué aux conditions d'essai normalisées conformément à la
CEI 60068-1.
60793-2-40  IEC:2002 – 13 –
Table 3 – Additional attributes required in family specifications

Attributes
Cladding diameter
Buffer diameter
3.2 Mechanical requirements
Relevant mechanical attributes and test methods are given in table 4.

Requirements common to all fibres in category A4 are indicated in table 5.
Additional attributes that shall be specified in the family specifications are given in table 6.
Table 4 – Relevant mechanical attributes and test methods
Attributes Test methods
Tensile performance 3.2.1
Torsion test 3.2.2
Buffered fibre bend test 3.2.3
Repeated bending test 3.2.4
Crush test 3.2.5
Impact test 3.2.6
Table 5 – Requirements common to fibres of category A4
Attribute Unit Limit
Yield elongation of unbuffered fibre % ≥4,0
Table 6 – Additional attributes required in family specifications
Attributes
Tensile strength at yield point of unbuffered fibre
Tensile strength at 5 % elongation of buffered fibre
3.2.1 Tensile performance measurement

3.2.1.1 Object
The tensile performance is characterized by the ease of handling, and the corresponding
method shall be used for inspection.
This test is applicable to both buffered and unbuffered A4 fibres. The purpose of the test is to
obtain values of the tensile strength of buffered or unbuffered A4 fibres.
The fibre samples are subjected to a mechanical environment as specified below. The test
shall be carried out at the standard test conditions in compliance with IEC 60068-1.

– 14 – 60793-2-40  CEI:2002
3.2.1.2 Appareillage d'essai
La longueur de l'échantillon entre les deux dispositifs d'accrochage doit être comprise entre

100 mm et 200 mm.
L'appareil de mesure de la résistance à la traction doit être un dispositif, par exemple une

machine de traction verticale, assurant un déplacement relatif de la fibre soumise à l'essai.

L'appareil doit pouvoir soumettre la fibre en essai à un mouvement constant, sans secousse.

Pour éviter la rupture de la fibre, les dispositifs utilisés pour fixer les extrémités des fibres au

niveau du point d'accrochage ne doivent pas contraindre la fibre de manière excessive.

3.2.1.3 Procédure
La vitesse de traction doit être de 100 mm/min. La charge et l'allongement correspondant à la
limite élastique sont obtenus à partir de la courbe charge-allongement. Sauf spécification
contraire, la charge de traction pour un allongement de 5 % ou pour la limite d'élasticité
doivent être consignées pour les fibres de catégorie A4, respectivement munies de matelas
protecteur et sans matelas protecteur.
NOTE L'allongement au point de rupture n'est pas applicable aux fibres de catégorie A4.
3.2.1.4 Prescriptions
En cas de rupture de la fibre échantillon au point d'accrochage, l'essai doit être considéré
comme non valide et un autre essai doit être effectué. Le nombre d'échantillons soumis à
l'essai doit être suffisant pour permettre une analyse statistique.
3.2.2 Mesure de la résistance à la torsion
3.2.2.1 Objet
L'objet de cet essai est de déterminer la résistance à la torsion d'une fibre munie d'un matelas
protecteur.
3.2.2.2 Appareillage d'essai
Voir la méthode CEI 60794-1-E7.
3.2.2.3 Procédure
La longueur de l'échantillon, son poids, le nombre de cycles et les modifications de la valeur
d'affaiblissement qui apparaissent au cours de l'essai, conformément à l'accord entre le
fournisseur et le client, doivent être consignés pour cet essai.

3.2.2.4 Prescriptions
Le matelas protecteur ne doit présenter aucun défaut. En cas de rupture de la fibre échan-
tillon au point d'accrochage, l'essai doit être considéré comme non valide et un autre essai
doit être effectué.
3.2.3 Mesure de la résistance à la courbure des fibres avec matelas protecteur
3.2.3.1 Objet
L'objet de cet essai est de déterminer la résistance à la courbure autour d'un mandrin d'essai
d'une fibre optique munie d'un matelas protecteur.
3.2.3.2 Appareillage d'essai
Voir la méthode CEI 60794-1-E11.

60793-2-40  IEC:2002 – 15 –
3.2.1.2 Test apparatus
The length of the sample between two clamping devices shall be 100 mm to 200 mm.

The tensile strength measuring apparatus shall be a device, for example a vertical tensile

tester, which provides relative motion to the test fibre. It shall be capable of imparting

constant motion without jerking to the fibre under test. To prevent fibre breakage, the means

used to secure the fibre ends at the clamping point shall not stress the fibre excessively.

3.2.1.3 Procedure
The tensile speed shall be 100 mm/min. Yield strength and yield elongation are obtained from
the load-elongation curve. Unless otherwise specified, tensile load at the 5 % elongation point
or that at yield point shall be recorded for buffered or unbuffered A4 fibre, respectively.
NOTE Elongation to breaking point is not applicable to A4 fibres.
3.2.1.4 Requirements
If the sample fibre breaks at the clamping point, the test shall be regarded as invalid and
another test shall be carried out. The number of samples tested shall be sufficient to allow for
a statistical analysis.
3.2.2 Torsion test measurement
3.2.2.1 Object
The purpose of this test is to determine the ability of a buffered fibre to withstand torsion.
3.2.2.2 Test apparatus
See method IEC 60794-1-E7.
3.2.2.3 Procedure
The length of the sample, the weight, number of cycles and attenuation changes during the
test, as agreed between supplier and customer, shall be recorded for the test.
3.2.2.4 Requirements
No defect shall be found on the buffer. If the sample fibre breaks at the clamping point, the
test shall be regarded as invalid and another test shall be carried out.

3.2.3 Buffered fibre bend test measurement
3.2.3.1 Object
The purpose of this test is to determine the ability of a buffered optical fibre to withstand
bending around a test mandrel.
3.2.3.2 Test apparatus
See method IEC 60794-1-E11.
– 16 – 60793-2-40  CEI:2002
3.2.3.3 Procédure
Le diamètre du mandrin, le nombre de tours, le nombre de cycles et la modification de la

valeur d'affaiblissement qui apparaît au cours de l'essai, conformément à l'accord entre le

fournisseur et le client, doivent être consignés pour l'essai.

3.2.3.4 Prescriptions
Le matelas protecteur ne doit présenter aucun défaut. En cas de rupture de la fibre

échantillon au point d'accrochage, l'essai doit être considéré comme non valide et un autre

essai doit être effectué.
3.2.4 Mesure de la résistance aux courbures répétées
3.2.4.1 Objet
Cet essai est destiné à déterminer la résistance aux courbures répétées des fibres optiques
munies d'un matelas protecteur.
3.2.4.2 Appareillage
Voir la méthode CEI 60794-1-E6.
3.2.4.3 Procédure
Le poids, le rayon de courbure, le nombre de cycles et les modifications de la valeur
d'affaiblissement mesurées après l'essai, conformément à l'accord entre le fournisseur et le
client, doivent être consignés.
3.2.4.4 Prescriptions
Le matelas protecteur ne doit présenter aucun défaut. En cas de rupture de la fibre
échantillon au point d'accrochage, l'essai doit être considéré comme non valide et un autre
essai doit être effectué.
3.2.5 Mesure de la résistance à l'écrasement
3.2.5.1 Objet
Cet essai est destiné à déterminer la résistance à l'écrasement des fibres optiques munies
d'un matelas protecteur.
3.2.5.2 Appareillage d'essai
Voir la méthode CEI 60794-1-E3.
3.2.5.3 Procédure
La charge totale, la durée d'application et les modifications de la valeur d'affaiblissement qui
apparaissent au cours de l'essai, conformément à l’accord entre le fournisseur et le client,
doivent être consignées.
3.2.5.4 Prescriptions
Les critères d'acceptation doivent faire l’objet d’un accord entre le fournisseur et le client.

60793-2-40  IEC:2002 – 17 –
3.2.3.3 Procedure
The diameter of the mandrel, number of turns per helix, number of cycles and attenuation

change during the test, as agreed between supplier and customer, shall be recorded for the

test.
3.2.3.4 Requirements
No defect shall be found on the buffer. If the sample fibre breaks at the clamping point, the

test shall be regarded as invalid and another test shall be carried out.

3.2.4 Repeated bending test measurement
3.2.4.1 Object
The purpose of this test is to determine the ability of a buffered optical fibre to withstand
repeated bending.
3.2.4.2 Apparatus
See method IEC 60794-1-E6.
3.2.4.3 Procedure
The weight, radius of curvature, number of cycles and attenuation change measured after the
test, as agreed between supplier and customer, shall be recorded.
3.2.4.4 Requirements
No defect shall be found on the buffer. If the sample fibre breaks at the clamping point, the
test shall be regarded as invalid and another test shall be carried out.
3.2.5 Crush test measurement
3.2.5.1 Object
The purpose of this test is to determine the ability of a buffered optical fibre to withstand
crushing.
3.2.5.2 Test apparatus
See method IEC 60794-1-E3.
3.2.5.3 Procedure
The total load, duration of application and attenuation change during the test, as agreed
between supplier and customer, shall be recorded.
3.2.5.4 Requirements
The acceptance criteria shall be agreed between supplier and customer.

– 18 – 60793-2-40  CEI:2002
3.2.6 Mesure de la résistance aux chocs

3.2.6.1 Objet
Cet essai est destiné à déterminer la résistance aux chocs d'une fibre optique munie d'un

matelas protecteur.
Les échantillons de fibre sont soumis à un choc, comme spécifié en 3.2.6.2 et 3.2.6.3. L'essai

doit être effectué aux conditions d'essai normalisées conformément à la CEI 60068-1.

3.2.6.2 Appareillage d'essai
L'appareillage doit consister en un poids, qui doit tomber verticalement à une hauteur
spécifiée sur l'échantillon de fibre muni d'un matelas protecteur, ce dernier étant fixé sur une
solide plaque en acier, ainsi qu'un guide de déplacement du poids.
3.2.6.3 Procédure
Voir la méthode CEI 60794-1-E4. Les modifications de la valeur d'affaiblissement doivent être
mesurées plus de 1 min après l'essai, et un contrôle visuel doit aussi être effectué.
Des paramètres tels que ceux qui suivent doivent faire l'objet d'un accord entre le fournisseur
et le client:
− l'énergie cinétique du poids;
− le diamètre du poids;
− le nombre de chocs;
− la modification de la valeur d'affaiblissement après l'essai.
3.2.6.4 Prescriptions
Le matelas protecteur ne doit présenter aucun défaut. Les critères d'acceptation doivent faire
l'objet d'un accord entre le fournisseur et le client.
3.3 Prescriptions de transmission
Les attributs de transmission et méthodes de mesure applicables figurent dans le tableau 7.
Les attributs additionnels prescrits dans les spécifications de famille figurent dans le tableau 8.

Tableau 7 – Attributs de transmission et méthodes de mesure applicables
Attributs Méthodes de mesure
a
Affaiblissement CEI 60793-1-40
Continuité optique CEI 60793-1-40 ou CEI 60793-1-46
a
Largeur de bande modale CEI 60793-1-41
Ouverture numérique théorique CEI 60793-1-20
Variation du facteur de transmission optique CEI 60793-1-46
a
Lors de la mesure de l'affaiblissement et de la largeur de bande modale, il
convient d'appliquer les conditions d'injection appropriées – spécifiées dans les
CEI 60793-1-40 et CEI 60793-1-41. L'affaiblissement et la largeur de bande ne
sont pas nécessairement linéaires par rapport à la longueur. Les valeurs
d'affaiblissement et de largeur de bande sont rapportées à 100 m de fibre.

60793-2-40  IEC:2002 – 19 –
3.2.6 Impact test measurement
3.2.6.1 Object
The purpose of this test is to determine the ability of a buffered optical fibre to withstand

impact.
The fibre samples are subjected to an impact as specified in 3.2.6.2 and 3.2.6.3. The test

shall be carried out at the standard test conditions in compliance with IEC 60068-1.

3.2.6.2 Test apparatus
The apparatus shall consist of
...
