IEC 60107-5:1992

IEC 60107-5 ®
Edition 1.1 1999-06
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Recommended methods of measurement on receivers for television broadcast
transmissions –
Part 5: Electrical measurements on multichannel sound television receivers
using the NICAM two-channel digital sound-system

Méthodes recommandées pour les mesures sur les récepteurs de télévision –
Partie 5: Mesures électriques sur les récepteurs de télévision à plusieurs voies
son utilisant le système à deux voies son numérique NICAM

Copyright © 1999 IEC, Geneva, Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.

IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing 20 000 terms and definitions in
Technical Specifications, Technical Reports and other English and French, with equivalent terms in 15 additional
documents. Available for PC, Mac OS, Android Tablets and languages. Also known as the International Electrotechnical
iPad. Vocabulary (IEV) online.

IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a 65 000 electrotechnical terminology entries in English and
variety of criteria (reference number, text, technical French extracted from the Terms and Definitions clause of
committee,…). It also gives information on projects, replaced IEC publications issued since 2002. Some entries have been
and withdrawn publications. collected from earlier publications of IEC TC 37, 77, 86 and

CISPR.
IEC Just Published - webstore.iec.ch/justpublished

Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient 20 000 termes et définitions en anglais
Spécifications techniques, Rapports techniques et autres
et en français, ainsi que les termes équivalents dans 15
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.

Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
La recherche avancée permet de trouver des publications IEC
65 000 entrées terminologiques électrotechniques, en anglais
en utilisant différents critères (numéro de référence, texte,
et en français, extraites des articles Termes et Définitions des
comité d’études,…). Elle donne aussi des informations sur les
publications IEC parues depuis 2002. Plus certaines entrées
projets et les publications remplacées ou retirées.
antérieures extraites des publications des CE 37, 77, 86 et

CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished

Restez informé sur les nouvelles publications IEC. Just Service Clients - webstore.iec.ch/csc
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.
IEC 60127-5 ®
Edition 1.1 1999-06
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Recommended methods of measurement on receivers for television broadcast

transmissions –
Part 5: Electrical measurements on multichannel sound television receivers

using the NICAM two-channel digital sound-system

Méthodes recommandées pour les mesures sur les récepteurs de télévision –

Partie 5: Mesures électriques sur les récepteurs de télévision à plusieurs voies

son utilisant le système à deux voies son numérique NICAM

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 33.160.20 ISBN 2-8318-4778-8

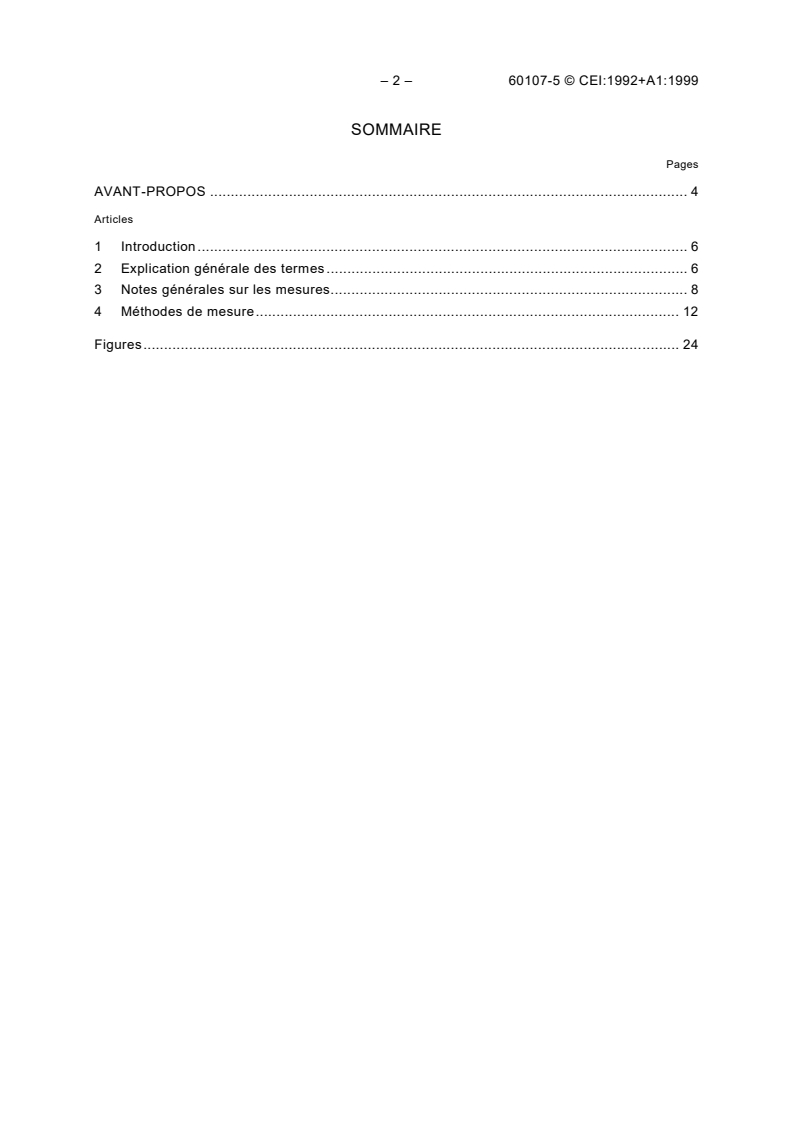

– 2 – 60107-5 © CEI:1992+A1:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Introduction. 6
2 Explication générale des termes . 6
3 Notes générales sur les mesures. 8
4 Méthodes de mesure. 12
Figures. 24

60107-5 © IEC:1992+A1:1999 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Introduction. 7
2 General explanation of terms. 7
3 General notes on measurements . 9
4 Methods of measurements . 13
Figures. 25

– 4 – 60107-5 © CEI:1992+A1:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
–––––––––––––
MÉTHODES RECOMMANDÉES POUR LES MESURES
SUR LES RÉCEPTEURS DE TÉLÉVISION –
Partie 5: Mesures électriques sur les récepteurs de télévision
à plusieurs voies son utilisant le système à deux voies
son numérique NICAM
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
Cette version consolidée de la Norme IEC officielle et de son amendement a été préparée
pour la commodité de l'utilisateur.
La CEI 60107-5 édition 1.1 contient la première édition (1992) [documents 12A(BC)150 et
12A(BC)165] et son amendement 1 (1999) [documents 100A/113/FDIS et 100A/121/RVD].
Une ligne verticale dans la marge indique où la publication de base a été modifiée par
l'amendement 1.
La présente partie de la Norme internationale CEI 60107 a été établie par le sous-comité 12A:
Matériels récepteurs, du comité d'études 12 de la CEI: Radiocommunications.

60107-5 © IEC:1992+A1:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
–––––––––––
RECOMMENDED METHODS OF MEASUREMENTS ON RECEIVERS
FOR TELEVISION BROADCAST TRANSMISSIONS –
Part 5: Electrical measurements on multichannel sound
television receivers using the NICAM
two-channel digital sound-system
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been
prepared for user convenience.
IEC 60107-5 edition 1.1 contains the first edition (1992) [documents 12A(CO)150 and
12A(CO)165] and its amendment 1 (1999) [documents 100A/113/FDIS and 100A/121/RVD].
A vertical line in the margin shows where the base publication has been modified by
amendment 1.
This part of International Standard IEC 60107 has been prepared by subcommittee 12A:
Receiving equipment, of IEC technical committee 12: Radiocommunications.

– 6 – 60107-5 © CEI:1992+A1:1999
MÉTHODES RECOMMANDÉES POUR LES MESURES
SUR LES RÉCEPTEURS DE TÉLÉVISION –
Partie 5: Mesures électriques sur les récepteurs de télévision
à plusieurs voies son utilisant le système à deux voies
son numérique NICAM
1 Introduction
1.1 Domaine d'application
Les méthodes de mesure décrites dans cette partie de la CEI 60107 s'appliquent aux récepteurs
de télévision conçus pour recevoir les émissions radiodiffusées à deux voies son numérique. Le
système de codage audio est basé sur le NICAM 728. Il utilise à l'émission une sous-porteuse
numérique modulée par déplacement de phase à quatre états (QPSK, modulation par quadrature
de phase).
NOTE – NICAM 728 est l'abréviation de «Near Instantaneous Companded Audio Multiplex at 728 kbit/s» (multiplex
audio avec compression quasi instantanée à 728 kbit/s).
1.2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60107.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60107 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60107-1:1997, Méthodes de mesures applicables aux récepteurs de télévision – Partie 1:
Considérations générales – Mesures aux domaines radiofréquences et vidéofréquences
CEI 60107-2:1997, Méthodes de mesures applicables aux récepteurs de télévision – Partie 2:
Voies son – Méthodes générales et méthodes pour voies monophoniques
CEI 60268-1:1985, Equipements pour systèmes électroacoustiques – Partie 1: Généralités
Recommandation BT.470-5 de l'UIT-R:1998, Systèmes de télévision
Recommandation BS 707-3 de l'UIT-R:1998, Emission de plusieurs voies son dans les
systèmes de télévision de Terre PAL B, G, H et I, et SECAM D, K, K1 et L
Recommandation J.17 de l'UIT-T:1972, Préaccentuation utilisée sur les circuits pour transmis-
sions radiophoniques
2 Explication générale des termes
Le système audionumérique offre la possibilité de transmettre le son de différentes manières:
Deux voies son: transmission de deux signaux indépendants.
Stéréophonie: transmission des voies gauche et droite d'un signal son.
Monophonie: transmission d'un signal monophonique.

60107-5 © IEC:1992+A1:1999 – 7 –
RECOMMENDED METHODS OF MEASUREMENTS ON RECEIVERS
FOR TELEVISION BROADCAST TRANSMISSIONS –
Part 5: Electrical measurements on multichannel sound
television receivers using the NICAM
two-channel digital sound-system
1 Introduction
1.1 Scope
The methods of measurement described in this part of IEC 60107 apply to television receivers
designed for the reception of television broadcasts sing the two-channel digital sound system.
The sound coding-system is based in NICAM 728 and is transmitted by a quadrature phase-shift
keying (QPSK) modulated digital subcarrier.
NOTE – NICAM 728 is the abbreviated form of Near Instantaneous Companded Audio Multiplex at 728 kbit/s.
1.2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60107. For dated references, subsequent amendments
to, or revisions of, any of these publications do not apply. However, parties to agreements
based on this part of IEC 60107 are encouraged to investigate the possibility of applying the
most recent editions of the normative documents indicated below. For undated references, the
latest edition of the normative document referred to applies. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60107-1:1997, Methods of measurement on receivers for television broadcast
transmissions – Part 1: General considerations – Measurements at radio and video frequencies
IEC 60107-2:1997, Methods of measurement on receivers for television broadcast
transmissions – Part 2: Audio channels – General methods and methods for monophonic
channels
IEC 60268-1:1985, Sound system equipment – Part 1 : General
ITU-R Recommendation BT.470-5:1998, Conventional television systems
ITU-R Recommendation BS 707-3:1998, Transmission of multi-sound in terrestrial television
systems PAL B, G, H and I, and SECAM D, K, K1 and L
ITU-T Recommendation J.17:1972, Pre-emphasis used on sound-programme circuits
2 General explanation of terms
The digital sound system offers the possibility of audio transmission using several different
modes of operation:
Dual sound: transmission of two independent sound signals.
Stereophonic: transmission of a left and right channel sound signal.
Nonoaural: transmission of monoaural signal.

– 8 – 60107-5 © CEI:1992+A1:1999
3 Notes générales sur les mesures
Le décodeur pour ce système est généralement incorporé au récepteur de télévision et il n'est
pas toujours possible d'effectuer des mesures sur les données avant le convertisseur
numérique analogique.
3.1 Conditions générales
Sauf indication contraire, les mesures doivent être effectuées dans les conditions spécifiées
dans les CEI 60107-1 et CEI 60107-2.
3.2 Conditions de mesures pour le récepteur
3.2.1 Introduction
Il convient d'effectuer les mesures conformément aux conditions suivantes afin d'assurer leur
fiabilité.
3.2.2 Puissance et tension de sortie normalisée
3.2.2.1 Puissance de sortie normalisée pour un haut-parleur
La puissance de sortie normalisée doit être une puissance inférieure de 10 dB à la puissance
de sortie nominale (voir 3.1 de la CEI 60107-2). Il est également possible d’utiliser une
puissance de sortie définie, de préférence 500 mW, 50 mW ou 5 mW, qui ne soit pas
directement liée à la puissance nominale. Les niveaux correspondants sont respectivement
27 dB(mW), 17 dB(mW) et 7 dB(mW). Dans tous les cas la valeur choisie doit être indiquée
avec les résultats.
3.2.2.2 Tension de sortie ligne normalisée
La tension de sortie normalisée aux bornes de sortie ligne doit être de 500 mV en valeur
efficace, à 1 kHz, lorsque la sortie est chargée par une résistance de valeur égale à l’impé-
dance de charge nominale.
NOTE – Si la tension de sortie n’est pas réglable, il convient d’utiliser comme tension de sortie normalisée, la
tension de sortie obtenue en appliquant à l’entrée du récepteur le signal RF de télévision normalisé, avec le niveau
spécifié en 3.2.6.
3.2.3 Réglages des commandes de tonalité
Sauf indication contraire, les réglages de tonalité qui ont une influence sur la caractéristique en
fréquences doivent être effectués pour obtenir une réponse en fréquence pratiquement
uniforme pour la position de la commande de volume spécifiée pour la mesure. Si la
commande de volume possède une pondération physiologique qui ne peut être mise hors
service, cette commande doit être réglée afin d'obtenir un effet de compensation minimal. Le
niveau d'entrée audio doit être réglé pour obtenir la puissance de sortie normalisée. La valeur
de ce niveau doit être indiquée avec les résultats.
3.2.4 Réglage de la commande d'équilibrage stéréophonique
Sauf spécification contraire, la ou les commandes d'équilibrage doivent être réglées pour
obtenir des puissances de sortie identiques pour la position de la commande de volume
spécifiée pour les mesures.
60107-5 © IEC:1992+A1:1999 – 9 –
3 General notes on measurements
The decoder for this sound system is generally integrated into a television receiver and it is not
always possible to measure the data before the D/A converter.
3.1 General conditions
Unless otherwise stated, measurements shall be carried out under the conditions described in
IEC 60107-1 and IEC 60107-2.
3.2 Setting of the receiver
3.2.1 Introduction
Measurements should be carried out in accordance with the following conditions to ensure
measurement reliability.
3.2.2 Standard output power and voltage
3.2.2.1 Standard output power for loudspeaker
The standard output power shall be a power 10 dB below the rated output power (see 3.1 of
IEC 60107-2). Alternatively, a stated, preferred value of output power, not directly related to
the rated value, may be used; the preferred values are 500 mW, 50 mW and 5 mW. The
corresponding levels are 27 dB(mW), 17 dB(mW) and 7 dB(mW), respectively. In all cases,
the value chosen shall be stated with the results.
3.2.2.2 Standard line output voltage
The standard output voltage at a line output terminal shall be 500 mV r.m.s. at 1 kHz when
terminated with a resistor equal to the rated load impedance.
NOTE – If the output is not adjustable, the output voltage when the standard r.f. television signal is applied to the
receiver at the r.f. input signal level specified in 3.2.6, should be used as the standard output voltage.
3.2.3 Setting of tone controls
Unless otherwise stated, the tone controls that have an influence on the frequency
characteristics shall be adjusted for a practically flat response characteristic at the volume
control position specified for the measurement. If the volume control is physiologically weighted
(loudness control) and the compensation cannot be switched off, it shall be set for minimum
compensation effect and the standard output power obtained by adjusting the audio input level
and this value stated with the results.
3.2.4 Setting of stereo balance control
Unless otherwise specified, the balance control(s) shall be adjusted so that the output powers
of the two channels are of the same value at the volume control position specified for
measurement.
– 10 – 60107-5 © CEI:1992+A1:1999
3.2.5 Accord de récepteur
L'accord doit être réalisé conformément à 3.6.3 de la CEI 60107-1 et ne doit pas être modifié
pendant toute la série de mesures. On doit indiquer les critères utilisés conformément à 3.6.3
de la CEI 60107-1.
3.2.6 Signaux à fréquences radioélectriques
Sauf spécification contraire, on doit utiliser un signal TV couleur normalisé (Recommandation
BT.470-5 de l'UIT-R) avec le système à deux voies son numérique (Recommandation BS.707-3
de l'UIT-R) et une modulation vidéo par des barres de couleur. Le niveau d'entrée RF du
récepteur (valeur efficace de la porteuse image pendant les intervalles des impulsions de
synchronisation) doit être réglé à 70 dB (μV) sur 75 Ω. L'amplitude de la porteuse résiduelle en
crête de niveau du blanc doit être comprise entre 10 % et 12,5 % de l'amplitude de la porteuse
image. La porteuse MF doit être modulée par un signal sinusoïdal à 1 kHz avec un taux de
modulation de 30 %.
La figure 1 représente le générateur de signal RF complet y compris le signal audio-numérique
et le dispositif de mesure de niveau du signal RF. Le récepteur de base NICAM est représenté
à la figure 2.
3.3 Signaux d'essai
3.3.1 Signaux d'essai audio
Les signaux d'essai audio nécessaires pour effectuer les essais décrits dans cette norme sont
définis comme suit:
Fréquences: 40 Hz à 15 kHz. Si le générateur d'essai fournit uniquement des fréquences
discrètes, il convient que ces fréquences soient:
40 Hz, 100 Hz, 200 Hz, 500 Hz et 1 kHz, 2 kHz, 5 kHz, 7,5 kHz, 10 kHz, 12 kHz, 14 kHz.
Amplitude: Le signal d'essai appliqué au codeur NICAM doit être corrigé conformément à la
préaccentuation (Recommandation J.17 de l'UIT-T), voir la figure 9.
Toutes les amplitudes des signaux d'essai sont données par rapport à l'amplitude pleine
échelle.
La pleine échelle est définie pour un signal numérique comme le signal maximal correspondant
à la spécification du système de codage utilisé. L'amplitude pleine échelle est définie après la
préaccentuation; elle est constante quelle que soit la fréquence, après codage.
3.3.2 Signal de données pour les essais
Le signal de données pour les essais est une séquence binaire pseudo-aléatoire (PRBS).
La séquence doit comporter plus de 15 éléments.
3.4 Appareil de mesure
3.4.1 Générateur de signaux d'essai RF
Le générateur d'essai doit pouvoir fournir un signal à fréquence radioélectrique tel que spécifié
en 3.2.6. La partie audionumérique du générateur d'essai doit avoir des entrées séparées pour
les données et pur les signaux d'horloge destinés au modulateur QPSK. Un exemple de
générateur d'essai est représenté à la figure 1.
3.4.2 Générateur de signal audio
Le générateur de signal audio doit pouvoir fournir les signaux spécifiés en 3.3.1.

60107-5 © IEC:1992+A1:1999 – 11 –
3.2.5 Receiver tuning
Tuning shall be done in accordance with by 3.6.3 of IEC 60107-1 and shall remain unaltered
during the whole series of measurements. The criteria used according to 3.6.3 of IEC 60107-1.
3.2.6 Radio frequency signals
Unless otherwise stated, a standardized colour TV signal (ITU-R Recommendation BT.470-5)
with two-channel digital sound system (ITU-R Recommendation BS.707-3) and a colour bar
video modulation shall be used. The r.f. input level of the receiver (the r.m.s. value of the
picture carrier during the sync pulse interval) shall be set at 70 dB (μV) across 75 Ω. The
amplitude of the residual carrier at peak white level shall be between 10 % and 12,5 % of the
picture carrier amplitude. The FM carrier shall be modulated with an audio frequency sine wave
signal of 1 kHz, and a modulation factor of 30 %.
A representation of the complete r.f. signal generator including the digital sound signal and the
arrangement for measuring the r.f. signal levels, is shown in figure 1. A representation of a
basic NICAM receiver is shown in figure 2.
3.3 Test signals
3.3.1 Audio test signals
The audio test signals necessary to perform the test described in this document are defined as
follows:
Frequencies: 40 Hz to 15 kHz. If the test generator only provides a given number of discrete
frequencies they should be:
40 Hz, 100 Hz, 200 Hz, 500 Hz et 1 kHz, 2 kHz, 5 kHz, 7,5 kHz, 10 kHz, 12 kHz, 14 kHz.
Amplitude: The test signal applied to the NICAM coder shall be corrected in accordance with
the pre-emphasis (ITU-T Recommendation J.17), see figure 9.
All amplitudes of the test signals are referred to full scale.
Full scale is defined, for a digital signal, as the maximum signal in accordance with the
encoding system specification. Full scale amplitude is defined after pre-emphasis and is the
same for all frequencies after encoding.
3.3.2 Data test signal
The data test signal is a pseudo random binary sequence (PRBS). The sequence shall have
more than 15 stages.
3.4 Measuring instrument
3.4.1 RF test signal generator
The test generator shall be capable of p
...
