IEC 60871-1:1997

NORME
CEI
INTERNATIONALE
IEC
60871-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-10
Condensateurs shunt pour réseaux
à courant alternatif de tension assignée
supérieure à 1 000 V –
Partie 1:
Généralités – Caractéristiques fonctionnelles,
essais et valeurs assignées – Règles de sécurité –
Guide d’installation et d’exploitation
Shunt capacitors for a.c. power systems having
a rated voltage above 1 000 V –
Part 1:
General – Performance, testing and rating –
Safety requirements – Guide for installation
and operation
Numéro de référence
Reference number
CEI/IEC 60871-1: 1997

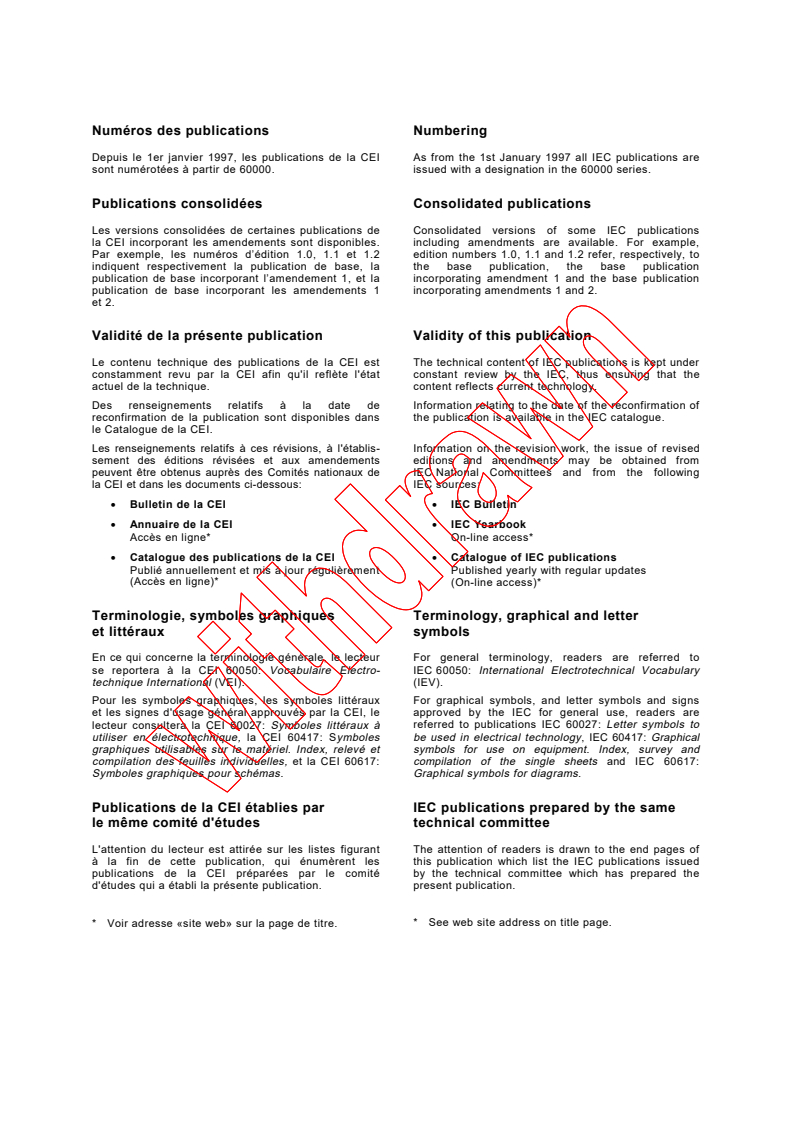

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from the 1st January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication
publication de base incorporant l’amendement 1, et la incorporating amendment 1 and the base publication

publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de Information relating to the date of the reconfirmation of
reconfirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de IEC National Committees and from the following
la CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant The attention of readers is drawn to the end pages of
à la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité by the technical committee which has prepared the
d'études qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60871-1
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1997-10
Condensateurs shunt pour réseaux
à courant alternatif de tension assignée
supérieure à 1 000 V –
Partie 1:
Généralités – Caractéristiques fonctionnelles,
essais et valeurs assignées – Règles de sécurité –
Guide d’installation et d’exploitation
Shunt capacitors for a.c. power systems having
a rated voltage above 1 000 V –
Part 1:
General – Performance, testing and rating –
Safety requirements – Guide for installation
and operation
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
X
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

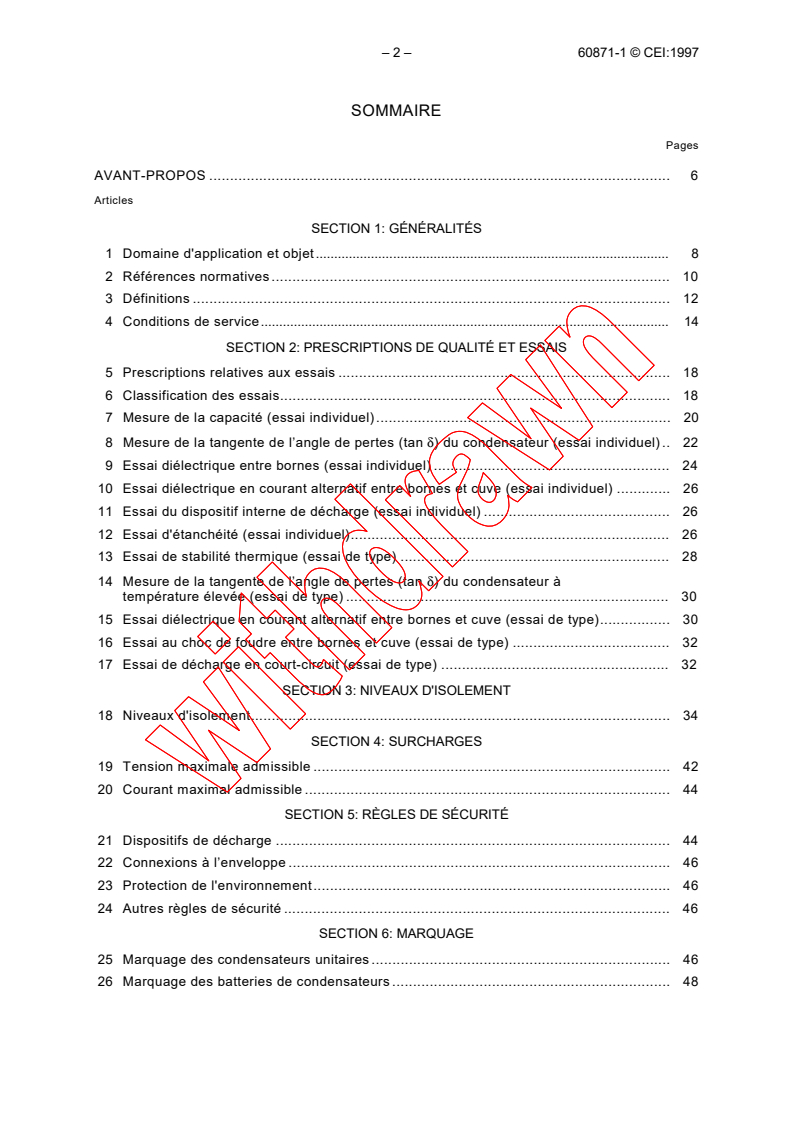

– 2 – 60871-1 © CEI:1997
SOMMAIRE
Pages
AVANT-PROPOS . 6

Articles
SECTION 1: GÉNÉRALITÉS
1 Domaine d'application et objet. 8

2 Références normatives . 10

3 Définitions . 12
4 Conditions de service. 14
SECTION 2: PRESCRIPTIONS DE QUALITÉ ET ESSAIS
5 Prescriptions relatives aux essais . 18
6 Classification des essais. 18
7 Mesure de la capacité (essai individuel). 20
8 Mesure de la tangente de l’angle de pertes (tan δ) du condensateur (essai individuel) . 22
9 Essai diélectrique entre bornes (essai individuel) . 24
10 Essai diélectrique en courant alternatif entre bornes et cuve (essai individuel) . 26
11 Essai du dispositif interne de décharge (essai individuel) . 26
12 Essai d'étanchéité (essai individuel). 26
13 Essai de stabilité thermique (essai de type) . 28
14 Mesure de la tangente de l’angle de pertes (tan δ) du condensateur à
température élevée (essai de type) . 30
15 Essai diélectrique en courant alternatif entre bornes et cuve (essai de type). 30
16 Essai au choc de foudre entre bornes et cuve (essai de type) . 32
17 Essai de décharge en court-circuit (essai de type) . 32
SECTION 3: NIVEAUX D'ISOLEMENT
18 Niveaux d'isolement. 34
SECTION 4: SURCHARGES
19 Tension maximale admissible . 42
20 Courant maximal admissible . 44
SECTION 5: RÈGLES DE SÉCURITÉ
21 Dispositifs de décharge . 44
22 Connexions à l’enveloppe . 46
23 Protection de l'environnement. 46
24 Autres règles de sécurité . 46
SECTION 6: MARQUAGE
25 Marquage des condensateurs unitaires . 46
26 Marquage des batteries de condensateurs . 48

60871-1 © IEC:1997 – 3 –
CONTENTS
Page
FOREWORD . 7

Clause
SECTION 1: GENERAL
1 Scope and object. 9

2 Normative references . 11

3 Definitions . 13
4 Service conditions . 15
SECTION 2: QUALITY REQUIREMENTS AND TESTS
5 Test requirements . 19
6 Classification of tests. 19
7 Capacitance measurement (routine test). 21
8 Measurement of the tangent of the loss angle (tan δ) of the capacitor (routine test) . 23
9 Voltage test between terminals (routine test). 25
10 AC voltage test between terminals and container (routine test). 27
11 Test of internal discharge device (routine test) . 27
12 Sealing test (routine test). 27
13 Thermal stability test (type test) . 29
14 Measurement of the tangent of the loss angle (tan δ) of the capacitor at
elevated temperature (type test) . 31
15 AC voltage test between terminals and container (type test) . 31
16 Lightning impulse test between terminals and container (type test). 33
17 Short-circuit discharge test (type test) . 33
SECTION 3: INSULATION LEVELS
18 Insulation levels. 35
SECTION 4: OVERLOADS
19 Maximum permissible voltage . 43

20 Maximum permissible current . 45
SECTION 5: SAFETY REQUIREMENTS
21 Discharge devices . 45
22 Container connections . 47
23 Protection of the environment . 47
24 Other safety requirements . 47
SECTION 6: MARKINGS
25 Markings of the unit . 47
26 Markings of the bank . 49

– 4 – 60871-1 © CEI:1997
Articles Pages
SECTION 7: GUIDE D'INSTALLATION ET D'EXPLOITATION

27 Généralités. 50

28 Choix de la tension assignée . 50

29 Température de service. 52

30 Conditions spéciales. 54

31 Surtensions . 5 6

32 Courants de surcharge . 58

33 Appareils de coupure et de protection . 60
34 Choix des niveaux d'isolement. 62
35 Choix des lignes de fuite. 68
36 Condensateurs raccordés à des réseaux pourvus de télécommande
à fréquence acoustique. 68
Annexes
A Précautions à prendre pour éviter la pollution de l'environnement par
les polychlorobiphényles . 70
B Définitions, prescriptions et essais supplémentaires concernant les condensateurs
de puissance pour filtrage en courants forts . 72
C Prescriptions d'essai et guide d'application pour fusibles externes et unités à
protéger par fusible externe . 76
D Formules pour les condensateurs et les installations. 82
E Bibliographie. 86

60871-1 © IEC:1997 – 5 –
Clause Page
SECTION 7: GUIDE FOR INSTALLATION AND OPERATION

27 General .51

28 Choice of the rated voltage . 51

29 Operating temperature. 53

30 Special service conditions. 55

31 Overvoltages . 57

32 Overload currents . 59

33 Switching and protective devices . 61
34 Choice of insulation levels . 63
35 Choice of creepage distances . 69
36 Capacitors connected to systems with audiofrequency remote control . 69
Annexes
A Precautions to be taken to avoid pollution of the environment by
polychlorinated biphenyls. 71
B Additional definitions, requirements and tests for power filter capacitors. 73
C Test requirements and application guide for external fuses and
units to be externally fused . 77
D Formulae for capacitors and installations . 83
E Bibliography. 87

– 6 – 60871-1 © CEI:1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

–––––––––
CONDENSATEURS SHUNT POUR RÉSEAUX

À COURANT ALTERNATIF
DE TENSION ASSIGNÉE SUPÉRIEURE À 1 000 V –

Partie 1: Généralités – Caractéristiques fonctionnelles,

essais et valeurs assignées –
Règles de sécurité – Guide d’installation et d’exploitation
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60871-1 a été établie par le comité d'études 33 de la CEI:
Condensateurs de puissance.
Cette deuxième édition annule et remplace la première édition parue en 1987, et l’amendement 1
(1991) et constitue une révision technique.

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
33/260/FDIS 33/279/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Les annexes A, B and C font partie intégrante de cette norme.
Les annexes D et E sont données uniquement à titre d'information.
Le contenu du corrigendum du mois de Janvier 1998 a été pris en considération dans cet
exemplaire.
60871-1 © IEC:1997 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––––
SHUNT CAPACITORS FOR A.C. POWER SYSTEMS HAVING

A RATED VOLTAGE ABOVE 1 000 V –

Part 1: General – Performance, testing and rating –

Safety requirements – Guide for installation and operation

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60871-1 has been prepared by IEC technical committee 33: Power
capacitors.
This second edition cancels and replaces the first edition published in 1987, its amendment 1
(1991), and constitutes a technical revision.
The text of this standard is based on the following documents:

FDIS Report on voting
33/260/FDIS 33/279/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes A, B and C form an integral part of this standard.
Annexes D and E are for information only.
The contents of the corrigendum of January 1998 have been included in this copy.

– 8 – 60871-1 © CEI:1997
CONDENSATEURS SHUNT POUR RÉSEAUX

À COURANT ALTERNATIF
DE TENSION ASSIGNÉE SUPÉRIEURE À 1 000 V –

Partie 1: Généralités – Caractéristiques fonctionnelles,

essais et valeurs assignées –
Règles de sécurité – Guide d’installation et d’exploitation

Section 1: Généralités
1 Domaine d'application et objet
La présente partie de la CEI 60871 est applicable aux condensateurs unitaires et aux batteries
de condensateurs destinés plus particulièrement à la correction du facteur de puissance des
réseaux à courant alternatif de tension assignée supérieure à 1 000 V et de fréquence comprise
entre 15 Hz et 60 Hz.
Cette partie de la CEI 60871 est également applicable aux condensateurs destinés à être
utilisés pour le filtrage dans les circuits de puissance. Les définitions, les prescriptions et les
essais complémentaires pour les condensateurs de filtrage sont indiqués dans l'annexe B.
La CEI 60871-4 donne les prescriptions supplémentaires qui sont applicables aux
condensateurs protégés par des fusibles internes ainsi que les prescriptions qui sont
applicables à ces fusibles.
L’annexe C donne les prescriptions supplémentaires qui sont applicables aux condensateurs
protégés par des fusibles externes ainsi que les prescriptions qui sont applicables à ces
fusibles.
La présente partie de la CEI 60871 n'est pas applicable aux condensateurs à haute tension
composés de condensateurs à basse tension du type autorégénérateur. La CEI 60831 donne
les définitions, prescriptions et essais supplémentaires qui sont applicables aux condensateurs
autorégénérateurs.
Les condensateurs suivants sont exclus de la présente partie de la CEI 60871:
– les condensateurs pour installations de génération de chaleur par induction fonctionnant
à des fréquences comprises entre 40 Hz et 24 000 Hz (CEI 60110);

– les condensateurs série destinés à être installés sur des réseaux (CEI 60143);
– les condensateurs pour applications sur moteurs et condensateurs analogues (CEI 60252);
– les condensateurs de couplage et diviseurs capacitifs (CEI 60358);
– les condensateurs shunt non autorégénérateurs destinés à être utilisés sur des réseaux
à courant alternatif de tension assignée inférieure ou égale à 1 000 V (CEI 60931);
– les petits condensateurs pour courant alternatif utilisés avec les lampes fluorescentes et
à décharge (CEI 61048 et CEI 61049);
– les condensateurs utilisés dans les circuits électroniques de puissance (CEI 61071);
– les condensateurs pour les fours à micro-ondes (CEI 61270);
– les condensateurs d'antiparasitage radioélectrique (à l’étude);
– les condensateurs utilisés en courant continu en présence de courant alternatif
superposé.
60871-1 © IEC:1997 – 9 –
SHUNT CAPACITORS FOR A.C. POWER SYSTEMS HAVING

A RATED VOLTAGE ABOVE 1 000 V –

Part 1: General – Performance, testing and rating –

Safety requirements – Guide for installation and operation

Section 1: General
1 Scope and object
This part of IEC 60871 is applicable to both capacitor units and capacitor banks intended to be
used, particularly, for power-factor correction of a.c. power systems having a rated voltage
above 1 000 V and frequencies of 15 Hz to 60 Hz.
This part of IEC 60871 also applies to capacitors intended for use in power filter circuits.
Additional definitions, requirements, and tests for filter capacitors are given in annex B.
Additional requirements for capacitors protected by internal fuses as well as requirements for
the internal fuses are given in IEC 60871-4.
Requirements for capacitors to be protected by external fuses, as well as requirements for the
same, are given in annex C.
This part of IEC 60871 is not applicable to high-voltage capacitors composed of low-voltage
capacitors of the self-healing type. Additional definitions, requirements and tests for self-
healing capacitors can be found in IEC 60831.
The following capacitors are excluded from this part of IEC 60871:
– capacitors for inductive heat-generating plants operating at frequencies between 40 Hz
and 24 000 Hz (IEC 60110);
– series capacitors for power systems (IEC 60143);
– capacitors for motor applications and the like (IEC 60252);
– coupling capacitors and capacitor dividers (IEC 60358);
– shunt capacitors of the non-self-healing type for a.c. systems having a rated voltage up
to and including 1 000 V (IEC 60931);
– small a.c. capacitors to be used for fluorescent and discharge lamps (IEC 61048 and

IEC 61049);
– capacitors to be used in power electronic circuits (IEC 61071);
– capacitors for microwave ovens (IEC 61270);
– capacitors for suppression of radio interference (under consideration);
– capacitors intended for use with d.c. voltage superimposed on the a.c. voltage.

– 10 – 60871-1 © CEI:1997
Les accessoires tels que les isolateurs, les interrupteurs, les transformateurs de mesure, les

fusibles externes, etc., doivent être conformes aux normes particulières de la CEI.

La présente partie de la CEI 60871 a pour objet:

a) de formuler des règles uniformes concernant les caractéristiques fonctionnelles, les
essais et les caractéristiques assignées;

b) de formuler des règles spécifiques de sécurité;

c) de servir de guide d’installation et d'exploitation.

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60871.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60871 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60050(436):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 436:
Condensateurs de puissance
CEI 60060-1:1989, Techniques des essais à haute tension – Partie 1: Définitions et
prescriptions générales relatives aux essais
CEI 60071-1:1993, Coordination de l’isolement – Partie 1: Définitions, principes et règles
CEI 60071-2:1976, Coordination de l’isolement – Partie 2: Guide d’application
CEI 60099: Parafoudres
CEI 60110:1973, Recommandation concernant les condensateurs pour les installations de
génération de chaleur par induction soumis à des fréquences comprises entre 40 et 24 000 Hz
CEI 60143-1:1992, Condensateurs série destinés à être installés sur des réseaux – Partie 1:
Généralités – Caractéristiques fonctionnelles, essais et valeurs assignées – Règles de sécurité
– Guide d’installation et d’exploitation
CEI 60252:1993, Condensateurs des moteurs à courant alternatif
CEI 60358:1990, Condensateurs de couplage et diviseurs capacitifs
CEI 60549:1976, Coupe-circuit à fusibles haute tension destinés à la protection externe des

condensateurs de puissance en dérivation
CEI 60831-1:1996, Condensateurs shunt de puissance autorégénérateurs pour réseaux à courant
alternatif de tension assignée inférieure ou égale à 1 000 V – Partie 1: Généralités –
Caractéristiques fonctionnelles, essais et valeurs assignées – Règles de sécurité – Guide
d’installation et d’exploitation
CEI 60871-4:1996, Condensateurs shunt pour réseaux à courant alternatif de tension assignée
supérieure à 1 000 V – Partie 4: Fusibles internes
CEI 60931-1:1996, Condensateurs shunt de puissance non autorégénérateurs pour réseaux à
courant alternatif de tension assignée inférieure ou égale à 1 000 V – Partie 1: Généralités –
Caractéristiques fonctionnelles, essais et valeurs assignées – Règles de sécurité – Guide
d’installation et d’exploitation

60871-1 © IEC:1997 – 11 –
Accessories such as insulators, switches, instrument transformers, external fuses, etc. shall be

in accordance with the relevant IEC standards.

The object of this part of IEC 60871 is:

a) to formulate uniform rules regarding performances, testing and rating;

b) to formulate specific safety rules;

c) to provide a guide for installation and operation.

2 Normative references
The following normative documents contain provisions which, through reference in this text,

constitute provisions of this part of IEC 60871. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this section of IEC 60871 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents listed below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60050(436):1990,
International Electrotechnical Vocabulary (IEV) – Chapter 436: Power
capacitors
IEC 60060-1:1989, High voltage test techniques – Part 1: General definitions and test
requirements
IEC 60071-1:1993, Insulation co-ordination – Part 1: Definitions, principles and rules
IEC 60071-2:1976, Insulation co-ordination – Part 2: Application guide
IEC 60099: Surge arresters
IEC 60110:1973, Recommendation for capacitors for inductive heat generating plants operating
at frequencies between 40 and 24 000 Hz
IEC 60143-1:1992, Series capacitors for power systems – Part 1: General – Performance,
testing and rating – Safety requirements – Guide for installation
IEC 60252:1993, A.C. motor capacitors
IEC 60358:1990, Coupling capacitors and capacitor dividers
IEC 60549:1976, High-voltage fuses for the external protection of shunt power capacitors

IEC 60831-1:1996, Shunt power capacitors of the self-healing type for a.c. systems having a
rated voltage up to and including 1 000 V – Part 1: General – Performance, testing and rating –
Safety requirements – Guide for installation and operation
IEC 60871-4:1996, Shunt capacitors for a.c. power systems having a rated voltage above
1 000 V – Part 4: Internal fuses
IEC 60931-1:1996, Shunt power capacitors of the non-self-healing type for a.c. systems having
a rated voltage up to and including 1 000 V – Part 1: General – Performance, testing and rating
– Safety requirements – Guide for installation and operation

– 12 – 60871-1 © CEI:1997
CEI 61048:1991, Condensateurs destinés à être utilisés dans les circuits de lampes tubulaires

à fluorescence et autres lampes à décharge – Prescriptions générales et de sécurité

CEI 61049:1991, Condensateurs destinés à être utilisés dans les circuits de lampes tubulaires

à fluorescence et autres lampes à décharge – Prescriptions de performances

CEI 61071-1:1991, Condensateurs pour l’électronique de puissance – Partie 1: Généralités

CEI 61270-1:1996, Condensateurs pour les fours à micro-ondes – Partie 1: Généralités

3 Définitions
Pour les besoins de la présente partie de la CEI 60871, les définitions suivantes s’appliquent.
3.1 élément (de condensateur): Dispositif constitué essentiellement par deux électrodes
séparées par un diélectrique. [VEI 436-01-03]
3.2 condensateur unitaire; unité (de condensateur): Ensemble d'un ou plusieurs
éléments de condensateurs placés dans une même enveloppe et reliés à des bornes de sortie.
[VEI 436-01-04]
3.3 batterie de condensateurs (ou batterie): Ensemble de condensateurs unitaires
raccordés de façon à agir conjointement. [VEI 436-01-06]
3.4 condensateur: Dans la présente partie de la CEI 60871, le terme «condensateur» est
employé lorsqu'il n'est pas nécessaire de préciser s'il s’agit d'un condensateur unitaire ou
d'une batterie de condensateurs.
3.5 installation de condensateurs: Une ou plusieurs batteries de condensateurs et leurs
accessoires. [VEI 436-01-07]
3.6 dispositif de décharge d'un condensateur: Dispositif pouvant être incorporé dans un
condensateur et capable de réduire pratiquement à zéro, dans un temps donné, la tension
entre les bornes du condensateur, lorsqu'il a été déconnecté du réseau. [VEI 436-03-15 modifié]
3.7 fusible interne d'un condensateur: Fusible monté à l'intérieur d'une unité de condensateur
et relié en série avec un élément ou un groupe d'éléments. [VEI 436-03-16 modifié]
3.8 borne de ligne: Borne destinée à être reliée à un conducteur de ligne d'un réseau.
[VEI 436-03-01]
NOTE – Dans les condensateurs polyphasés, la borne qui doit être connectée au conducteur neutre n’est pas
considérée comme une borne de ligne.

3.9 capacité assignée d'un condensateur (C ): Valeur de la capacité déduite des valeurs
N
assignées de la puissance, de la tension et de la fréquence du condensateur. [VEI 436-01-12]
3.10 puissance assignée d'un condensateur (Q ): Puissance réactive pour laquelle le
N
condensateur a été conçu. [VEI 436-01-16]
3.11 tension assignée d'un condensateur (U ): Valeur efficace de la tension alternative
N
pour laquelle le condensateur a été conçu. [VEI 436-01-15]
NOTE – Dans le cas de condensateurs constitués d’un ou de plusieurs circuits distincts (par exemple unités
monophasées destinées à être utilisées en montage polyphasé, ou unités polyphasées avec circuits séparés),
U
se rapporte à la tension assignée de chaque circuit.
N
Pour les condensateurs polyphasés possédant des connexions électriques internes entre phases ainsi que pour
les batteries de condensateurs polyphasés, U se rapporte à la tension entre phases.
N
60871-1 © IEC:1997 – 13 –
IEC 61048:1991, Capacitors for use in tubular fluorescent and other discharge lamp circuits –

General and safety requirements

IEC 61049:1991, Capacitors for use in tubular fluorescent and other discharge lamp circuits –

Performance requirements
IEC 61071-1:1991, Power electronic capacitors – Part 1: General

IEC 61270-1:1996, Capacitors for microwave ovens – Part 1: General

3 Definitions
For the purpose of this part of IEC 60871, the following definitions apply.
3.1 capacitor element (or element): A device consisting essentially of two electrodes
separated by a dielectric. [IEV 436-01-03]
3.2 capacitor unit (or unit): An assembly of one or more capacitor elements in the same
container with terminals brought out. [IEV 436-01-04]
3.3 capacitor bank (or bank): A number of capacitor units connected so as to act together.
[IEV 436-01-06]
3.4 capacitor: In this part of IEC 60871, the word capacitor is used when it is not necessary
to lay particular stress upon the different meanings of the words capacitor unit or capacitor
bank.
3.5 capacitor installation: One or more capacitor banks and their accessories. [IEV 436-01-07]
3.6 discharge device of a capacitor: A device which may be incorporated in a capacitor,
capable of reducing the voltage between the terminals practically to zero, within a given time,
after the capacitor has been disconnected from a network. [IEV 436-03-15 modified]
3.7 internal fuse of a capacitor: A fuse connected inside a capacitor unit, in series with an
element or a group of elements. [IEV 436-03-16]
3.8 line terminal: A terminal intended for connection to a line conductor of a network.
[IEV 436-03-01]
NOTE – In polyphase capacitors, a terminal intended to be connected to the neutral conductor is not considered
to be a line terminal.
3.9 rated capacitance of a capacitor (C ): The capacitance value derived from the values of
N
rated output, voltage and frequency of the capacitor. [IEV 436-01-12]
3.10 rated output of a capacitor (Q ): The reactive power for which the capacitor has been
N
designed. [IEV 436-01-16]
3.11 rated voltage of a capacitor (U ): The r.m.s. value of the alternating voltage for which
N
the capacitor has been designed. [IEV 436-01-15]
NOTE – In the case of capacitors consisting of one or more separate circuits (for example single-phase units
intended for use in polyphase connection, or polyphase units with separate circuits), U refers to the rated
N
voltage of each circuit.
For polyphase capacitors with internal electrical connections between the phases, and for polyphase capacitor
U
banks, refers to the phase-to-phase voltage.
N
– 14 – 60871-1 © CEI:1997
3.12 fréquence assignée d'un condensateur (f ): Fréquence pour laquelle le condensateur
N
a été conçu. [VEI 436-01-14]
3.13 courant assigné d'un condensateur (I ): Valeur efficace du courant alternatif pour
N
laquelle le condensateur a été conçu. [VEI 436-01-13]

3.14 pertes d'un condensateur: Puissance active dissipée dans le condensateur.

[VEI 436-04-10]
NOTES
1 Il convient de tenir compte de tous les composants qui engendrent ces pertes:

– pour une unité, les pertes dues au diélectrique, aux fusibles internes, au ou aux dispositifs de décharge, aux
connexions, etc.;
– pour une batterie, les pertes dues aux condensateurs unitaires, aux fusibles externes, aux jeux de barres,
aux bobines de décharge et d'amortissement, etc.
2 Les pertes du condensateur peuvent être assimilées à une résistance-série équivalente de l'unité et/ou de la
batterie.
3.15 tangente de l'angle de perte (d'un condensateur); tan δ (abréviation): Rapport entre
la résistance-série équivalente et la réactance capacitive du condensateur dans des conditions
spécifiées de fréquence et de tension alternative sinusoïdale. [VEI 436-04-11]
3.16 tension alternative maximale admissible d'un condensateur: Valeur efficace
maximale de la tension alternative que le condensateur peut supporter pendant un temps
déterminé dans des conditions spécifiées. [VEI 436-04-07]
3.17 courant alternatif maximal admissible d'un condensateur: Valeur efficace maximale
du courant alternatif que le condensateur peut supporter pendant un temps déterminé dans
des conditions spécifiées. [VEI 436-04-09]
3.18 température de l'air ambiant: Température de l'air à l’emplacement prévu pour le
condensateur.
3.19 température de l'air de refroidissement: Température de l'air de refroidissement
mesurée à l'état stable à l'endroit le plus chaud de la batterie, à mi-distance entre deux unités.
S'il s'agit d'une seule unité, c'est la température mesurée à 0,1 m environ de la cuve du
condensateur et aux deux tiers de sa hauteur mesurée en partant de sa base.
3.20 état stable: Equilibre thermique atteint par le condensateur fonctionnant dans des
conditions constantes de puissance et de température ambiante.
3.21 tension résiduelle: Tension qui reste aux bornes d'un condensateur pendant un certain
temps après sa déconnexion.
4 Conditions de service
4.1 Conditions de service normales
La présente norme donne les prescriptions applicables aux condensateurs utilisés dans les
conditions suivantes:
a) Tension résiduelle à la mise sous tension
Elle ne doit pas être supérieure à 10 % de la tension assignée (voir articles 21 et 31,
paragraphe 19.2 et annexe D).
b) Altitude
Elle ne doit pas dépasser 1 000 m.

60871-1 © IEC:1997 – 15 –
3.12 rated frequency of a capacitor (f ): The frequency for which the capacitor has been
N
designed. [IEV 436-01-14]
3.13 rated current of a capacitor (I ): The r.m.s. value of the alternating current for which
N
the capacitor has been designed. [IEV 436-01-13]

3.14 capacitor losses: The active power dissipated in the capacitor. [IEV 436-04-10]

NOTES
1 All loss-producing components should be included, for example:

– for a unit, losses from dielectric, internal fuses, internal discharge resistor, connections, etc;

– for a bank, losses from units, external fuses, busbars, discharge and damping reactors, etc.

2 The capacitor losses may be recalculated as an equivalent series resistor to the unit and/or bank.
3.15 tangent of the loss angle (of a capacitor); tan δ (abbreviation): The ratio between
the equivalent series resistance and the capacitive reactance of the capacitor at specified
sinusoidal alternating voltage and frequency. [IEV 436-04-11]
3.16 maximum permissible a.c. voltage of a capacitor: The maximum r.m.s. alternating voltage
which the capacitor can sustain for a given time in specified conditions. [IEV 436-04-07]
3.17 maximum permissible a.c. current of a capacitor: The maximum r.m.s. alternating
current which the capacitor can sustain for a given time in specified conditions. [IEV 436-
...
