IEC 60871-1:2014
(Main)Shunt capacitors for a.c. power systems having a rated voltage above 1 000 V - Part 1: General
Shunt capacitors for a.c. power systems having a rated voltage above 1 000 V - Part 1: General
IEC 60871-1:2014 is applicable to both capacitor units and capacitor banks intended to be used, particularly, for power-factor correction of a.c. power systems having a rated voltage above 1 000 V and frequencies of 15 Hz to 60 Hz. This part of IEC 60871 also applies to capacitors intended for use in power filter circuits. The object of this part of IEC 60871 is as follows:
- to formulate uniform rules regarding the performance and rating of units and banks, and the testing of units; to formulate specific safety rules;
- to provide a guide for installation and operation. This fourth edition cancels and replaces the third edition published in 2005. This edition constitutes a technical revision. This edition includes the following significant technical changes with respect to the previous edition:
- the overvoltage cycling test has been moved to this standard from the IEC 60871-2;
- the ranges of the standardized values of the highest voltage for equipment have been modified;
- for installations installed on altitudes above 1 000 m a correction factor to all insulation requirements has been introduced;
- new standard insulation tables have been defined. Keywords: capacitor units and capacitor banks, power filter circuits
Condensateurs shunt pour réseaux à courant alternatif de tension assignée supérieure à 1 000 V - Partie 1: Généralités
L'IEC 60871-1:2014 est applicable aux condensateurs unitaires et aux batteries de condensateurs destinés plus particulièrement à la correction du facteur de puissance des réseaux à courant alternatif de tension assignée supérieure à 1 000 V et de fréquence comprise entre 15 Hz et 60 Hz. Cette partie de l'IEC 60871 est également applicable aux condensateurs destinés à être utilisés pour le filtrage dans les circuits de puissance. La présente partie de l'IEC 60871 a pour objet:
- de formuler des règles uniformes pour les performances et les caractéristiques assignées des condensateurs et des batteries, et pour les essais des condensateurs unitaires;
- de formuler des règles spécifiques de sécurité;
- de servir de guide d'installation et d'exploitation. Cette quatrième édition annule et remplace la troisième édition parue en 2005. Cette édition constitue une révision technique. Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition précédente:
- l'essai de tenue aux surtensions a été supprimé de l'IEC 60871-2 et intégré dans la présente norme;
- les plages des valeurs normalisées de la tension la plus élevée pour le matériel ont été modifiées;
- pour les installations situées à des altitudes supérieures à 1 000 m, un facteur de correction à toutes les exigences d'isolation a été introduit;
- de nouveaux tableaux d'isolement normalisé ont été définis. Mots clés: condensateurs unitaires et aux batteries de condensateurs, filtrage dans les circuits de puissance
General Information
Relations
Standards Content (Sample)
IEC 60871-1 ®
Edition 4.0 2014-05
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Shunt capacitors for a.c. power systems having a rated voltage above 1 000 V –
Part 1: General
Condensateurs shunt pour réseaux à courant alternatif de tension assignée
supérieure à 1 000 V –
Partie 1: Généralités
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.
IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé Fax: +41 22 919 03 00
CH-1211 Geneva 20 info@iec.ch
Switzerland www.iec.ch
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigenda or an amendment might have been published.
IEC Catalogue - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
The stand-alone application for consulting the entire The world's leading online dictionary of electronic and
bibliographical information on IEC International Standards, electrical terms containing more than 30 000 terms and
Technical Specifications, Technical Reports and other definitions in English and French, with equivalent terms in 14
documents. Available for PC, Mac OS, Android Tablets and additional languages. Also known as the International
iPad. Electrotechnical Vocabulary (IEV) online.
IEC publications search - www.iec.ch/searchpub IEC Glossary - std.iec.ch/glossary
The advanced search enables to find IEC publications by a More than 55 000 electrotechnical terminology entries in
variety of criteria (reference number, text, technical English and French extracted from the Terms and Definitions
committee,…). It also gives information on projects, replaced clause of IEC publications issued since 2002. Some entries
and withdrawn publications. have been collected from earlier publications of IEC TC 37,
77, 86 and CISPR.
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published IEC Customer Service Centre - webstore.iec.ch/csc
details all new publications released. Available online and If you wish to give us your feedback on this publication or
also once a month by email. need further assistance, please contact the Customer Service
Centre: csc@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.
Catalogue IEC - webstore.iec.ch/catalogue Electropedia - www.electropedia.org
Application autonome pour consulter tous les renseignements
Le premier dictionnaire en ligne de termes électroniques et
bibliographiques sur les Normes internationales,
électriques. Il contient plus de 30 000 termes et définitions en
Spécifications techniques, Rapports techniques et autres
anglais et en français, ainsi que les termes équivalents dans
documents de l'IEC. Disponible pour PC, Mac OS, tablettes
14 langues additionnelles. Egalement appelé Vocabulaire
Android et iPad.
Electrotechnique International (IEV) en ligne.
Recherche de publications IEC - www.iec.ch/searchpub
Glossaire IEC - std.iec.ch/glossary
Plus de 55 000 entrées terminologiques électrotechniques, en
La recherche avancée permet de trouver des publications IEC
en utilisant différents critères (numéro de référence, texte, anglais et en français, extraites des articles Termes et
comité d’études,…). Elle donne aussi des informations sur les Définitions des publications IEC parues depuis 2002. Plus
projets et les publications remplacées ou retirées. certaines entrées antérieures extraites des publications des
CE 37, 77, 86 et CISPR de l'IEC.
IEC Just Published - webstore.iec.ch/justpublished
Service Clients - webstore.iec.ch/csc
Restez informé sur les nouvelles publications IEC. Just
Published détaille les nouvelles publications parues. Si vous désirez nous donner des commentaires sur cette
Disponible en ligne et aussi une fois par mois par email. publication ou si vous avez des questions contactez-nous:
csc@iec.ch.

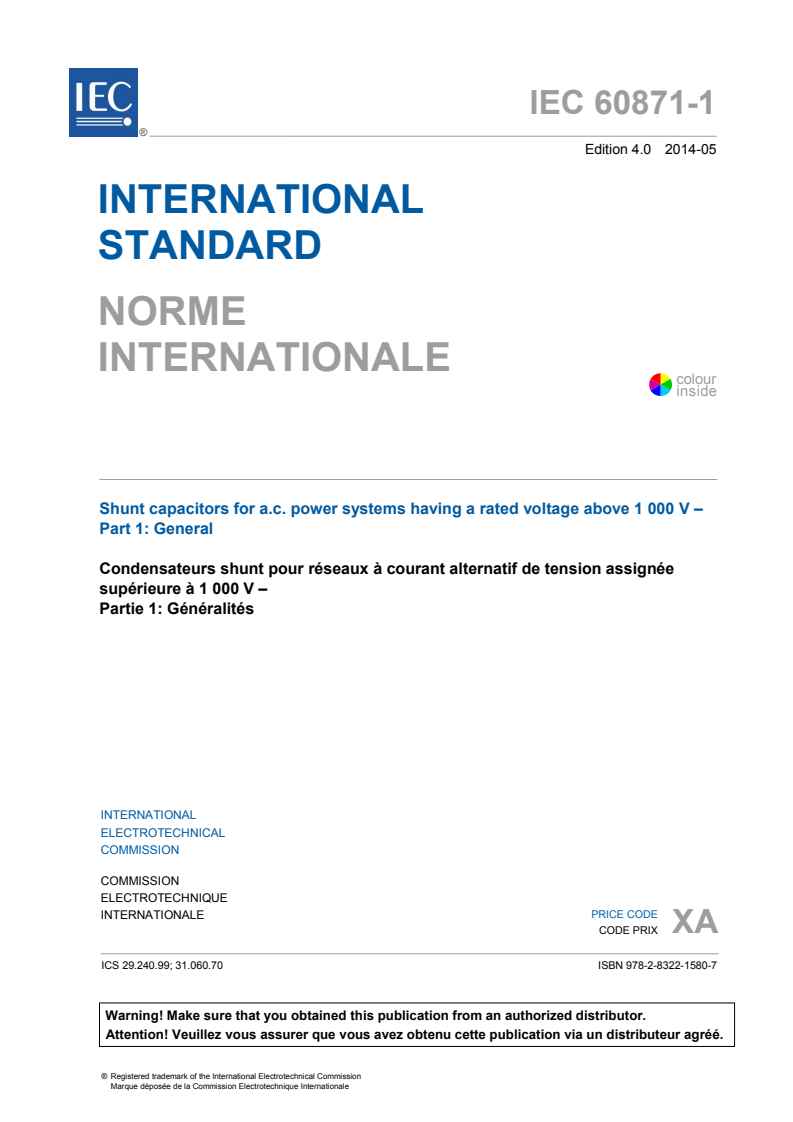

IEC 60871-1 ®
Edition 4.0 2014-05
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Shunt capacitors for a.c. power systems having a rated voltage above 1 000 V –
Part 1: General
Condensateurs shunt pour réseaux à courant alternatif de tension assignée
supérieure à 1 000 V –
Partie 1: Généralités
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
PRICE CODE
INTERNATIONALE
CODE PRIX XA
ICS 29.240.99; 31.060.70 ISBN 978-2-8322-1580-7

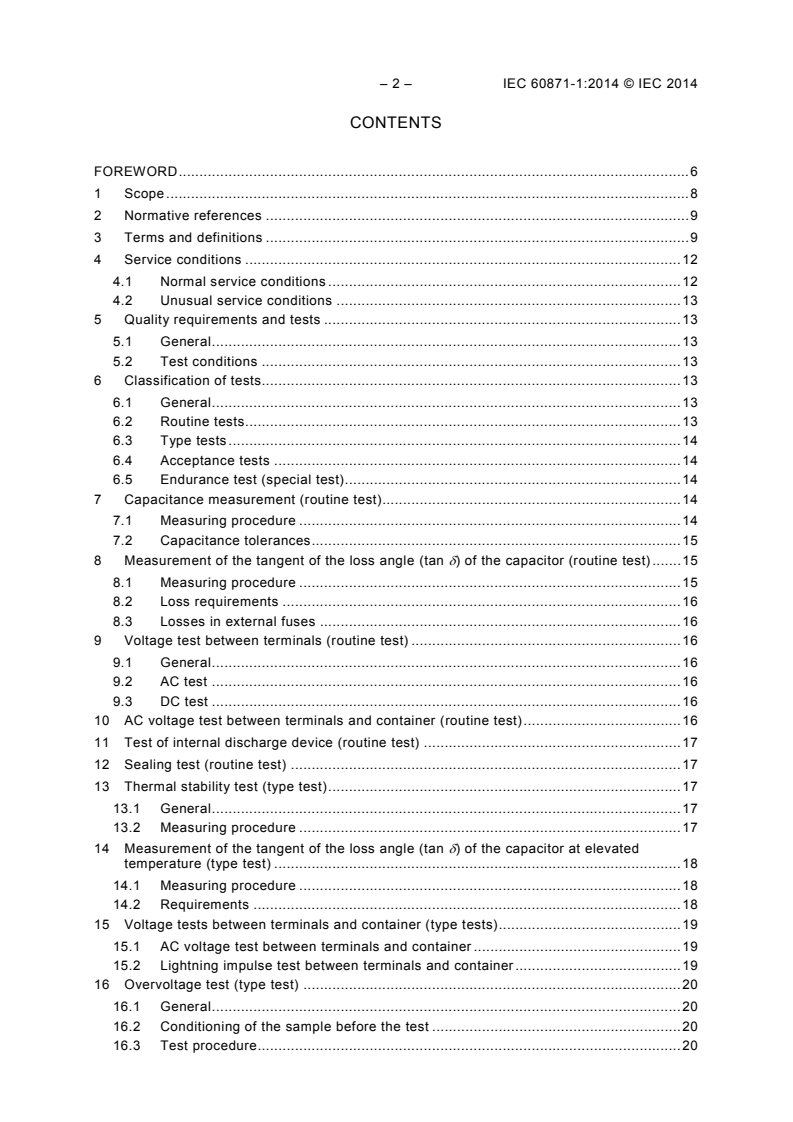

– 2 – IEC 60871-1:2014 © IEC 2014
CONTENTS
FOREWORD . 6
1 Scope . 8
2 Normative references . 9
3 Terms and definitions . 9
4 Service conditions . 12
4.1 Normal service conditions . 12
4.2 Unusual service conditions . 13
5 Quality requirements and tests . 13
5.1 General . 13
5.2 Test conditions . 13
6 Classification of tests. 13
6.1 General . 13
6.2 Routine tests. 13
6.3 Type tests . 14
6.4 Acceptance tests . 14
6.5 Endurance test (special test) . 14
7 Capacitance measurement (routine test). 14
7.1 Measuring procedure . 14
7.2 Capacitance tolerances . 15
8 Measurement of the tangent of the loss angle (tan δ) of the capacitor (routine test) . 15
8.1 Measuring procedure . 15
8.2 Loss requirements . 16
8.3 Losses in external fuses . 16
9 Voltage test between terminals (routine test) . 16
9.1 General . 16
9.2 AC test . 16
9.3 DC test . 16
10 AC voltage test between terminals and container (routine test) . 16
11 Test of internal discharge device (routine test) . 17
12 Sealing test (routine test) . 17
13 Thermal stability test (type test) . 17
13.1 General . 17
13.2 Measuring procedure . 17
14 Measurement of the tangent of the loss angle (tan δ) of the capacitor at elevated
temperature (type test) . 18
14.1 Measuring procedure . 18
14.2 Requirements . 18
15 Voltage tests between terminals and container (type tests) . 19
15.1 AC voltage test between terminals and container . 19
15.2 Lightning impulse test between terminals and container . 19
16 Overvoltage test (type test) . 20
16.1 General . 20
16.2 Conditioning of the sample before the test . 20
16.3 Test procedure . 20
16.4 Acceptance criteria . 21
16.5 Validity of test . 21
16.5.1 General . 21
16.5.2 Element design . 21
16.5.3 Test unit design . 21
16.5.4 Waveform of overvoltage . 21
17 Short-circuit discharge test (type test) . 22
18 Insulation levels . 22
18.1 Standard insulation values . 22
18.2 General requirements . 23
18.2.1 General . 23
18.2.2 Adjacent insulating components and equipment . 23
18.2.3 Capacitors insulated from ground . 23
18.2.4 Capacitors with neutral connected to ground . 23
18.3 Test between terminals and container of capacitor units . 24
18.4 Capacitors in single-phase systems . 24
19 Overloads – Maximum permissible voltage . 27
19.1 Long duration voltages . 27
19.2 Switching overvoltages . 27
20 Overloads – Maximum permissible current. 27
21 Safety requirements for discharge devices . 28
22 Safety requirements for container connections .
...
