IEC 60692:1999

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-11
Instrumentation nucléaire –
Densimètres à rayonnements ionisants –
Définitions et méthodes d'essai
Nuclear instrumentation –
Density gauges utilizing ionizing radiation –
Definitions and test methods
Numéro de référence
Reference number
CEI/IEC 60692:1999

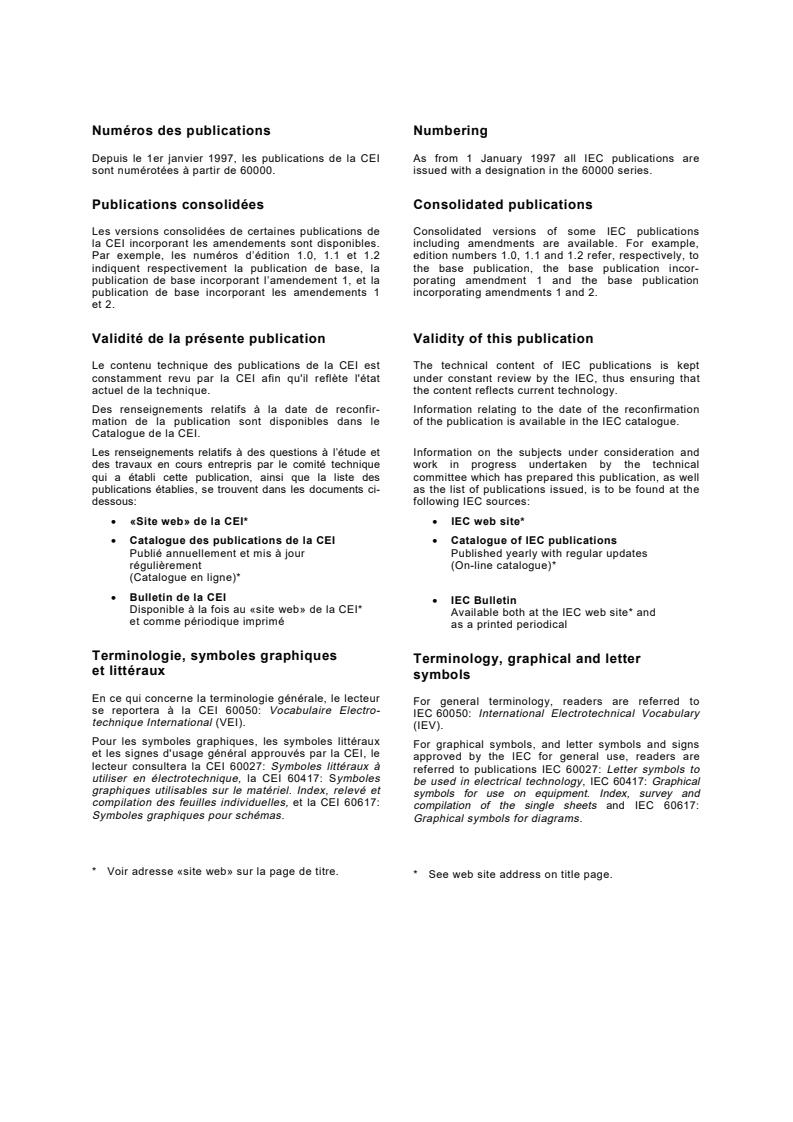

Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1999-11
Instrumentation nucléaire –
Densimètres à rayonnements ionisants –
Définitions et méthodes d'essai
Nuclear instrumentation –
Density gauges utilizing ionizing radiation –
Definitions and test methods
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
Q
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60692 © CEI:1999

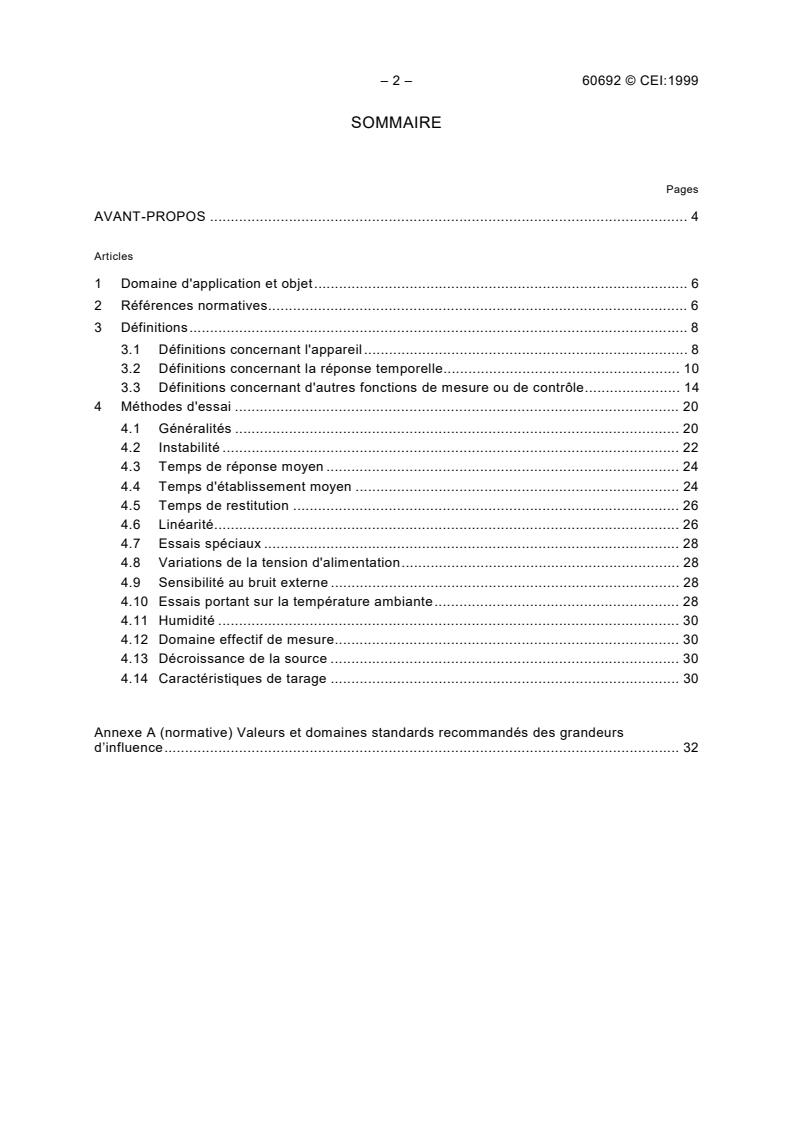

SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application et objet. 6
2 Références normatives. 6
3 Définitions. 8
3.1 Définitions concernant l'appareil. 8
3.2 Définitions concernant la réponse temporelle. 10
3.3 Définitions concernant d'autres fonctions de mesure ou de contrôle. 14
4 Méthodes d'essai . 20
4.1 Généralités . 20
4.2 Instabilité . 22
4.3 Temps de réponse moyen . 24
4.4 Temps d'établissement moyen . 24
4.5 Temps de restitution . 26
4.6 Linéarité. 26
4.7 Essais spéciaux . 28
4.8 Variations de la tension d'alimentation. 28
4.9 Sensibilité au bruit externe . 28
4.10 Essais portant sur la température ambiante. 28
4.11 Humidité . 30
4.12 Domaine effectif de mesure. 30
4.13 Décroissance de la source . 30
4.14 Caractéristiques de tarage . 30
Annexe A (normative) Valeurs et domaines standards recommandés des grandeurs
d’influence. 32

60692 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope and object . 7
2 Normative references. 7
3 Definitions. 9
3.1 Definitions relating to the apparatus. 9
3.2 Definitions relating to time response . 11
3.3 Definitions relating to other measurement or control functions . 15
4 Test methods . 21
4.1 General. 21
4.2 Instability . 23
4.3 Mean response time . 25
4.4 Mean settling time . 25
4.5 Recovery time. 27
4.6 Linearity. 27
4.7 Special tests . 29
4.8 Supply voltage changes . 29
4.9 External noise susceptibility. 29
4.10 Ambient temperature tests . 29
4.11 Humidity . 31
4.12 Effective range. 31
4.13 Radioactive decay . 31
4.14 Standardization features . 31
Annex A (normative) Recommended standard values and ranges of influence quantities. 33

– 4 – 60692 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INSTRUMENTATION NUCLÉAIRE –
Densimètres à rayonnements ionisants –
Définitions et méthodes d'essai
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60692 a été établie par le comité d'études 45 de la CEI:
Instrumentation nucléaire.
Cette deuxième édition annule et remplace la première édition, parue en 1980. Cette deuxième
édition constitue une révision technique.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
45/464/FDIS 45/466/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette norme a été rédigée selon les Directives ISO/CEI, Partie 3.
L'annexe A fait partie intégrante de cette norme.
Le comité a décidé que cette publication reste valable jusqu'en 2004. A cette date, selon
décision préalable du comité, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée; ou
• amendée.
60692 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_____________
NUCLEAR INSTRUMENTATION –
Density gauges utilizing ionizing radiation –
Definitions and test methods
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60692 has been prepared by IEC technical committee 45: Nuclear
instrumentation.
This second edition cancels and replaces the first edition, published in 1980. This second
edition constitutes a technical revision.
The text of this standard is based on the following documents:
FDIS Report on voting
45/464/FDIS 45/466/RVD
Full information on the voting for approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 3.
Annex A forms an integral part of this standard.
The committee has decided that this publication remains valid until 2004. At this date, in
accordance with the committee's decision, the publication will be
• reconfirmed;
• withdrawn;
•
replaced by a revised edition; or
• amended.
– 6 – 60692 © CEI:1999
INSTRUMENTATION NUCLÉAIRE –
Densimètres à rayonnements ionisants –
Définitions et méthodes d'essai
1 Domaine d'application et objet
La présente Norme internationale a trait aux définitions, méthodes et procédés d'essai
applicables aux densimètres à rayonnements ionisants, destinés à mesurer la densité des
liquides, des vapeurs gazeuses, des boues ou des pulvérulents. Les signaux de sortie des
densimètres peuvent être analogiques ou numériques. Le système de mesure peut également
comprendre des signaux d'entrée multiples avec différents moyens de compensation et de
traitement de signal avant les signaux de sortie. Les références de conformité à la présente
norme doivent identifier toute divergence ainsi que les raisons de ces divergences.
Les aspects concernant la sécurité sont traités dans d'autres normes de la CEI et de l’ISO (par
exemple la CEI 60405, l’ISO 2919, l’ISO 7205, l’ISO 9978). Il convient également de prendre
en compte la conformité avec les réglementations nationales et locales et les codes de bonne
pratique.
NOTE 1 Un grand nombre de systèmes de mesure de la densité en usage aujourd'hui comportent des capteurs
multiples (c'est-à-dire température et pression) et utilisent différents moyens de compensation des signaux du
capteur de base, de façon à minimiser les effets des grandeurs d'influence diverses qui peuvent entraîner des
erreurs de mesure, ou à corriger la lecture de la densité à une température ou une pression de référence
normalisée. Des microprocesseurs conçus à cet effet ont permis de développer le traitement de signaux d'entrée
multiples et les techniques de compensation d'erreur.
NOTE 2 Dans le présente norme, le terme «densité» s’applique à la densité du matériau irradié considéré. Il est
utilisé indifféremment pour désigner la masse par volume ou le pourcentage de solides. En général, dans les
applications de densité, les capteurs radiométriques mesurent l'atténuation massique d'un faisceau de photons.
L’objet de cette norme est d’établir des définitions, des spécifications et des méthodes d'essai
pour les densimètres nucléaires.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60050(394):1995, Vocabulaire Electrotechnique International (VEI) – Chapitre 394:
Instrumentation nucléaire – Instruments
CEI 60359:1987, Expression des qualités de fonctionnement des équipements de mesure
électriques et électroniques
Amendement 1: 1991
CEI 60405:1972, Appareils nucléaires – Prescriptions de construction pour la protection
individuelle contre les rayonnements ionisants
CEI 60476:1993, Instrumentation nucléaire – Appareils et systèmes électriques de mesure
utilisant des rayonnements ionisants – Aspects généraux

60692 © IEC:1999 – 7 –
NUCLEAR INSTRUMENTATION –
Density gauges utilizing ionizing radiation –
Definitions and test methods
1 Scope and object
This International Standard relates to definitions, test methods and procedures for density
gauges utilizing ionizing radiation, designed for measuring the density of liquids, gas vapours,
slurries, or fluidized solids. The output signals from density gauges may be either analogue or
digital. The measurement system may also include multiple input signals with various means
of compensation and signal conditioning prior to the output signals. Reference to compliance
with this standard shall identify any deviations and the reasons for such deviations.
Safety aspects are covered in other IEC and ISO standards (for example IEC 60405, ISO 2919,
ISO 7205, ISO 9978). Consideration should also be given to compliance with all applicable
national and local regulations and codes of practice.
NOTE 1 Many density measuring systems in use today have multiple sensors (i.e. temperature and pressure) and
employ various means of compensating the basic sensor signals to minimize the effects of extraneous influence
quantities that introduce measurement errors, or to correct the density reading to a standard reference temperature
or pressure. Dedicated microprocessors have further enhanced multiple input signal processing and error
compensation techniques.
NOTE 2 In this standard, the term “density” means the density of the irradiated material being measured. It is
used interchangeably to mean mass per volume or per cent solids. Radiometric sensors in density applications
generally measure mass attenuation of a photon beam.
The object of this standard is to establish definitions, specifications and test methods for
nuclear density gauges.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60050(394):1995, International Electrotechnical Vocabulary (IEV) – Chapter 394: Nuclear
instrumentation – Instruments
IEC 60359:1987, Expression of the performance of electrical and electronic measuring
equipment
Amendment 1: 1991
IEC 60405:1972, Nuclear instruments – Constructional requirements to afford personal
protection against ionizing radiation
IEC 60476:1993, Nuclear instrumentation – Electrical measuring systems and instruments
utilizing ionizing radiation sources – General aspects

– 8 – 60692 © CEI:1999
CEI 61336:1996, Instrumentation nucléaire – Systèmes de mesure d’épaisseur par
rayonnement ionisant – Définitions et méthodes d’essai
ISO 2919:1999, Radioprotection – Sources radioactives scellées – Prescriptions générales et
classification
ISO 7205:1986, Jauges à radioéléments – Appareils destinés à être installés à poste fixe
ISO 9978:1992, Radioprotection – Sources radioactives scellées – Méthodes d’essai
d’étanchéité
3 Définitions
Pour les besoins de la présente Norme internationale, les définitions suivantes sont
applicables.
3.1 Définitions concernant l'appareil
3.1.1
densimètre
ensemble de mesure comportant une source de rayonnements ionisants et destiné à
déterminer la densité moyenne (ou le pourcentage de solides) d'un matériau homogène ou
d'un mélange hétérogène, dans une configuration définie, à l'aide de la variation de
l'atténuation ou de la rétrodiffusion du rayonnement ionisant [CEI 60476, définition 3.1.2,
modifiée; VEI 394-17-06, modifiée]
3.1.2
densimètre à transmission
densimètre utilisant le rayonnement transmis à travers la matière à mesurer. La source et le
capteur sont positionnés de part et d’autre du matériau mesuré
3.1.3
système de mesure par rétrodiffusion
densimètre utilisant le rayonnement ionisant rétrodiffusé par le matériau mesuré. La source et
le capteur sont positionnés du même côté du matériau à mesurer
3.1.4
système de mesure à flux massique
densimètre complété par un dispositif de mesure de flux fournissant une masse par unité de
temps ou un débit total pour un solide en suspension
3.1.5
tête de mesure
sous-ensemble comprenant les sources de rayonnement contenues dans un ensemble
émetteur, les capteurs de rayonnement contenus dans un ensemble récepteur et les dispositifs
associés [CEI 61336, définition 1.3.5, modifiée; CEI 60476, définition 3.1.7, modifiée]
3.1.6
sous-ensemble électronique de mesure
sous-ensemble qui, au moyen de dispositifs électriques ou électroniques incorporés, sert à
traiter les grandeurs électriques issues de la tête de mesure et à fournir des grandeurs
électriques ayant des valeurs commodes pour les mesures [CEI 61336, définition 1.3.6,
modifiée]
60692 © IEC:1999 – 9 –
IEC 61336:1996, Nuclear instrumentation – Thickness measurement systems utilizing ionizing
radiation – Definitions and test methods
ISO 2919:1999, Radiation protection – Sealed radioactive sources – General requirements
and classification
ISO 7205:1986, Radionuclide gauges – Gauges designed for permanent installation
ISO 9978:1992, Radiation protection – Sealed radioactive sources – Leakage test methods
3 Definitions
For the purposes of this International Standard, the following definitions apply:
3.1 Definitions relating to the apparatus
3.1.1
density gauge
measuring assembly having an ionizing radiation source and designed to determine the
average density (or per cent solids) of a homogeneous material or of a heterogeneous
mixture, within a defined configuration, using the variation of the attenuation or backscatter of
the ionizing radiation [IEC 60476, definition 3.1.2, modified; IEV 394-17-06, modified]
3.1.2
transmission density gauge
density gauge that utilizes the radiation transmitted through the material being measured. The
source and detector are on opposite sides of the material being measured
3.1.3
backscatter measurement system
density gauge that utilizes the ionizing radiation backscattered by the material being
measured. The source and detector are positioned on the same side of the material being
measured
3.1.4
mass flow measurement system
density gauge in conjunction with a flow-measuring device providing a mass per unit time or
total throughput of a suspended solid
3.1.5
measuring head
subassembly comprising the radiation sources contained in an emitting assembly, the
radiation detectors contained in a receiving assembly and associated devices [IEC 61336,
definition 1.3.5, modified; IEC 60476, definition 3.1.7, modified]
3.1.6
electronic measuring subassembly
subassembly which, by means of incorporated electrical or electronic devices, serves to
process the electrical quantities delivered by the measuring head and to supply electrical
quantities having convenient values for measurement purposes [IEC 61336, definition 1.3.6,
modified]
– 10 – 60692 © CEI:1999
3.1.7
entrefer de mesure
pour une jauge à transmission, intervalle entre faces opposées de l'ensemble porte-source
et de l'ensemble capteur dans lequel est situé le matériau à mesurer (voir intervalle a de la
figure 1). Pour une jauge à rétrodiffusion, intervalle entre la face la plus proche de l'ensemble
porte-source ou de l'ensemble capteur et la surface la plus reculée du matériau à mesurer ou
la surface de matériau de support [CEI 60476, définition 3.1.14, modifiée]
IEC  1654/99
Figure 1 – Exemple de configuration typique pour la mesure de la densité
3.1.8
parcours total de mesure
distance entre les centres actifs de la source de rayonnement et le capteur (distance b de la
figure 1)
3.1.9
parcours effectif de mesure
longueur du matériau irradié à mesurer (longueur c de la figure 1). Cette longueur peut
correspondre au diamètre intérieur du conduit ou du récipient irradié
3.2 Définitions concernant la réponse temporelle
La réponse temporelle décrit une sortie exprimée en fonction du temps, résultant de
l'application d'un signal d'entrée spécifié dans des conditions de fonctionnement spécifiées.
Des paramètres typiques des signaux analogiques et numériques sont définis ci-dessous.
Les paramètres typiques des systèmes à signaux analogiques sont le temps d'établissement
moyen, le temps de restitution, et le temps de réponse, comme décrits ci-dessous et
représentés à la figure 3.
Dans les systèmes numériques, le signal de sortie est composé de valeurs discrètes. La
réponse à une modification dans la variable mesurée apparaît sous la forme d'échelons de
sortie discrets à partir d'une valeur initiale jusqu'à une valeur finale de la variable. Les
paramètres temps de montée et temps moyen de réponse ne peuvent pas être définis de façon
générale parce que le point de départ de la variation en échelon n'est pas défini. La variation
en échelon du signal d'entrée peut intervenir à tout moment pendant l'intervalle

60692 © IEC:1999 – 11 –
3.1.7
measuring gap
for a transmission gauge, distance between opposing faces of the source housing assembly
and the detector housing assembly between which the material being measured is located
(distance a in figure 1). For a backscatter gauge, distance from the nearest face of the source
housing assembly or the detector housing assembly to the rearmost surface of the material
being measured or to the surface of the backing material [IEC 60476, definition 3.1.14,
modified]
IEC  1654/99
Figure 1 – Example of a typical density measurement configuration
3.1.8
total measuring path
distance between the active centres of the source and the detector (distance b in figure 1)
3.1.9
effective measuring path
length of the irradiated material to be measured (length c in figure 1). This length may be the
inside diameter of the pipe or vessel being irradiated
3.2 Definitions relating to time response
Time response describes an output, expressed as a function of time, resulting from the
application of a specified input under specified operating conditions. Typical parameters for
analogue and digital signals are defined below.
For systems with analogue signals, the typical parameters are mean settling time, recovery
time, and response time as described below and illustrated in figure 3.
In digital systems, the output signal is composed of discrete values. The response to a
change in the measured variable appears as discrete output steps from the initial to final
value of the variable. The parameters rise time and mean response time cannot be defined in
a general way because the occurrence of the step change is not defined. The input signal
step variation may occur at any time within the sampling interval. The only useful parameters

– 12 – 60692 © CEI:1999
d'échantillonnage. Les seuls paramètres utiles sont le temps d'établissement moyen exprimé
en termes d'intervalles de temps discrets dépendant du temps d'échantillonnage, de la
fréquence d'échantillonnage et du temps d'intégration du système.
3.2.1 Sortie en signal analogique
3.2.1.1
temps d'établissement moyen (analogique)
temps minimal nécessaire, après une variation en échelon spécifiée de la grandeur à mesurer,
dans la gamme de mesure, pour que la moyenne du signal de sortie atteigne et reste dans la
bande de bruit à ±2 σ (2 sigma) de sa valeur moyenne finale (voir la figure 3) [CEI 60476,
définition 3.1.25, modifiée; VEI 394-19-10, modifiée]
3.2.1.2
temps de restitution
temps nécessaire pour que le signal de sortie atteigne et conserve une nouvelle valeur stable
dans la bande de bruit à ±2 σ (2 sigma) quand la condition de mesure subit une variation en
échelon correspondant au passage de l'état d'absence de matériau mesuré dans l'entrefer de
mesure à une valeur spécifiée dans la plage de mesure [CEI 60476, 3.1.26]
3.2.1.3
temps de réponse moyen (ττ)
temps moyen, après une variation en échelon de la grandeur à mesurer, jusqu'à ce que le
signal de sortie atteigne un pourcentage spécifié de sa valeur moyenne finale pour la première
fois (la nature statistique du signal étant prise en considération). Pour la présente norme, le
pourcentage spécifié sera de 63,2 % de la variation d'échelon, ce qui est défini comme une
constante de temps, τ [CEI 60476, définition 3.1.24, modifiée; VEI 394-19-09, modifiée]
NOTE Il est recommandé que l'amplitude de dépassement transitoire éventuel soit indiquée.
3.2.2 Sortie en signal numérique
3.2.2.1
temps d'échantillonnage
intervalle de temps pendant lequel l'information de la grandeur à mesurer est collectée, pour
être transformée en une valeur numérique unique [CEI 60476, définition 3.1.27]
3.2.2.2
fréquence d'échantillonnage
nombre de fois que la grandeur à mesurer est échantillonnée par unité de temps [CEI 60476,
définition 3.1.28]
3.2.2.3
temps d'intégration total
intervalle de temps (généralement exprimé en termes de temps d'échantillonnage) pendant
lequel des valeurs numériques de la grandeur à mesurer sont moyennées d'une certaine façon
(par exemple linéaire ou exponentielle). Ces valeurs numériques peuvent déjà présenter des
moyennes temporelles de la grandeur à mesurer [CEI 60476, définition 3.1.29]
3.2.2.4
temps d'établissement moyen
temps minimal nécessaire, après une variation en échelon spécifiée de la grandeur à mesurer,
pour que la moyenne du signal de sortie atteigne et reste dans la bande de bruit statistique
autour de sa valeur moyenne finale [CEI 60476, définition 3.1.30, modifiée]
NOTE Il est recommandé que ce temps d'établissement moyen numérique soit exprimé comme un multiple du
temps d'échantillonnage.
60692 © IEC:1999 – 13 –
are the mean settling time expressed in terms of discrete time intervals depending upon the
system sampling time, sampling rate, and integration time.
3.2.1 Analogue signal output
3.2.1.1
mean settling time (analogue)
minimum time required after a specified step variation in the measured quantity, within the
effective range, for the mean of the output signal to reach and remain within the statistical
noise band of its final mean value (see figure 3) [IEC 60476, definition 3.1.25, modified;
IEV 394-19-10, modified]
3.2.1.2
recovery time
time required for the output signal to reach and remain within the ±2 σ (2 sigma) noise band
when the measuring condition undergoes a step change from no measured material present in
the measuring gap to a specified value within the measurement range [IEC 60476, 3.1.26]
3.2.1.3
mean response time (ττ)
mean time, after a step variation in the measured quantity, until the output signal reaches a
specified percentage of its final mean value for the first time (due regard being given to the
statistical nature of the signal). For this standard, 63,2 % of the step change shall be the
specified percentage, which is defined as one time constant, τ [IEC 60476, definition 3.1.24
modified; IEV 394-19-09, modified]
NOTE The magnitude of any transient overshoot should be stated.
3.2.2 Digital signal output
3.2.2.1
sampling time
time interval over which information for the input quantity is collected to be converted into a
single digital value [IEC 60476, definition 3.1.27]
3.2.2.2
sampling rate
number of times the quantity to be measured is sampled per unit of time [IEC 60476,
definition 3.1.28]
3.2.2.3
overall integration time
time interval (normally in terms of the sampling time) over which the numerical values of the
quantity to be measured are averaged in a specified manner (for example, linear or
exponential averaging). These numerical values may already represent time averages of the
quantity to be measured [IEC 60476, definition 3.1.29]
3.2.2.4
mean settling time (digital)
minimum time required after a specified step variation in the measured quantity for the output
signal to reach and remain within the statistical noise band of its final mean value [IEC 60476,
definition 3.1.30, modified]
NOTE This digital mean settling time should be expressed as a multiple of the sampling time.

– 14 – 60692 © CEI:1999
3.3 Définitions concernant d'autres fonctions de mesure ou de contrôle
3.3.1
précision (statique)
degré de conformité d'une valeur indiquée à une valeur normalisée reconnue, ou valeur idéale,
mesurée dans des conditions statiques de référence [CEI 60476, définition 3.1.47]
NOTE 1 Elle est généralement mesurée comme une imprécision mais exprimée en tant que précision.
NOTE 2 Généralement, elle est exprimée en termes de variable mesurée, de pourcentage de l'étendue de mesure,
de pourcentage de valeur de domaine supérieure ou pourcentage de lecture en sortie réelle.
NOTE 3 Elle est exprimée avec une notation statistiquement significative; par exemple ±2 σ.
3.3.2
précision (dynamique)
degré de conformité d'une valeur indiquée à une valeur normalisée reconnue, ou valeur idéale,
quand elle est mesurée dans des conditions d’environnement opératoire normal [CEI 60476,
définition 3.2.6]
NOTE Voir précision (statique).
3.3.3
répétabilité
degré de concordance entre un certain nombre de mesures de la sortie, réalisées
consécutivement à un moment donné, pour la même valeur de l'entrée dans les mêmes
conditions opératoires par le même opérateur [CEI 60476, définition 3.1.45]
NOTE Elle est généralement mesurée comme une non-répétabilité et exprimée comme une répétabilité.
3.3.4
reproductibilité
degré de concordance entre un certain nombre de mesures de la sortie, réalisées sur une
longue période de temps, pour la même valeur de l'entrée dans les mêmes conditions
opératoires, mais par des opérateurs pouvant être différents. La reproductibilité s'applique
également au degré de concordance entre les mesures des sorties des différentes jauges qui
ont été étalonnées sur les mêmes valeurs d'entrée dans les mêmes conditions opératoires
[CEI 60476, définition 3.1.46]
NOTE Elle est généralement mesurée comme une non-reproductibilité et exprimée comme une reproductibilité en
pourcentage de la valeur de domaine supérieure ou de pourcentage de lecture en sortie réelle pour une durée
spécifiée ou un nombre de mesures.
3.3.5
sensibilité aux bruits extérieurs
erreur due à l'interférence de bruits provenant d'une source électromagnétique ou d'une source
de rayonnements à haute énergie [CEI 60476, définition 3.2.5]
NOTE L'erreur est généralement exprimée en unités de grandeur mesurée primaire ou comme pourcentage de la
grandeur mesurée réelle pour une source de bruit ou une intensité d'énergie et de champ spécifiée.
3.3.6
résolution
plus petite modification de la grandeur à mesurer susceptible d’être observée ou détectée. La
nature statistique du signal et l'influence de toutes les techniques d'échantillonnage utilisées
doivent être prises en compte. Il est recommandé de normaliser les données échantillonnées
pour tenir compte des effets du filtrage du signal et du temps de mesure des données
[CEI 60476, définition 3.1.18, modifiée]
3.3.7
domaine nominal
domaine des valeurs de la grandeur à mesurer, à observer, à afficher, ou à fournir, que le
constructeur a assigné à son appareil [CEI 60476, définition 3.1.35]

60692 © IEC:1999 – 15 –
3.3 Definitions relating to other measurement or control functions
3.3.1
accuracy (static)
degree of conformity of an indicated value to a recognized standard value, or ideal value,
when measured under static reference conditions [IEC 60476, definition 3.1.47]
NOTE 1 It is usually measured as an inaccuracy and expressed as an accuracy.
NOTE 2 It is typically expressed in terms of the measured variable, per cent of span, per cent of upper range
value, or per cent of actual output reading.
NOTE 3 It is expressed with some statistically significant notation; for example, ±2 σ.
3.3.2
accuracy (dynamic)
degree of conformity of an indicated value to a recognized standard value, or ideal value,
when measured under normal operating environmental conditions [IEC 60476, definition 3.2.6]
NOTE See accuracy (static).
3.3.3
repeatability
closeness of agreement among a number of measurements of the output, made consecutively
at one time, for the same value of the input under the same operating conditions by the same
operator [IEC 60476, definition 3.1.45]
NOTE It is usually measured as a non-repeatability and expressed as a repeatability.
3.3.4
reproducibility
closeness of agreement among a number of measurements of the output, made over an
extended period of time, for the same value of the input under the same operating conditions
but may involve different operators. Reproducibility also applies to the closeness of
agreement among measurements of the outputs of different gauges which have been
calibrated for the same values of inputs under the same operating conditions [IEC 60476,
definition 3.1.46]
NOTE It is usually measured as a non-reproducibility and expressed as a reproducibility in per cent of the upper
range value or per cent of the actual output reading for a specified time period or number of measurements.
3.3.5
external noise susceptibility
indication error due to interference from external noise sources of an electromagnetic or high-
energy radiation source [IEC 60476, definition 3.2.5]
NOTE The error is usually expressed in units of the primary measurement quantity or as a percentage of the
actual measurement quantity for a specified noise source or energy and field intensity.
3.3.6
resolution
smallest change of the quantity being measured that can be observed or detected. Due regard
shall be given to the statistical nature of the signal and the influence of any sampling
techniques being used. Sampled data should be normalized for the effects of signal filtering
and data measurement time [IEC 60476, definition 3.1.18, modified]
3.3.7
rated range
range of quantity to be measured, observed, supplied, or set, which the manufacturer has
assigned to the apparatus [IEC 60476, definition 3.1.35]

– 16 – 60692 © CEI:1999
3.3.8
domaine effectif de mesure
partie du domaine nominal, dans laquelle les mesures peuvent être réalisées dans les limites
spécifiées d'erreur [CEI 60476, définition 3.1.36]
NOTE Le domaine effectif de mesure peut être divisé afin de donner des caractéristiques plus complètes de
l'instrument.
3.3.9
étendue de mesure
différence algébrique entre les valeurs maximale et minimale de la variable à mesurer
[CEI 60476, définition 3.1.37]
3.3.10
grandeur d'influence
toute grandeur, généralement externe à l'équipement susceptible d'exercer une influence sur
son fonctionnement [CEI 60476, définition 3.2.2]
3.3.11
conditions de référence
série de valeurs assorties de tolérances ou de domaines réduits fixés pour les grandeurs
d'influence, et, si nécessaire, pour les caractéristiques d'influence qui sont spécifiées pour
effectuer les essais comparatifs et les essais de calibrage [CEI 60476, définition 3.2.3]
3.3.12
domaine d'utilisation
domaine des valeurs que peut prendre une grandeur d'influence, quand les prescriptions
concernant les erreurs de fonctionnement sont satisfaites [CEI 60476, définition 3.1.34]
3.3.13
courbe d'étalonnage
représentation analytique, graphique ou tabulaire du signal de sortie du système en tant que
fonction de la variable à mesurer [CEI 60476, définition 3.1.32, modifiée]
3.3.14
valeur conventionnellement vraie
meilleure valeur qui peut être obtenue pour la grandeur à mesurer utilisée co
...
