IEC 60598-2-23:1996/AMD1:2000

NORME CEI
INTERNATIONALE IEC
60598-2-23
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
2000-05
Amendement 1
Luminaires –
Partie 2-23:
Règles particulières – Systèmes d'éclairage
à très basse tension pour lampes à filament
Amendment 1
Luminaires –
Part 2-23:
Particular requirements – Extra low voltage
lighting systems for filament lamps
 IEC 2000 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
C
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

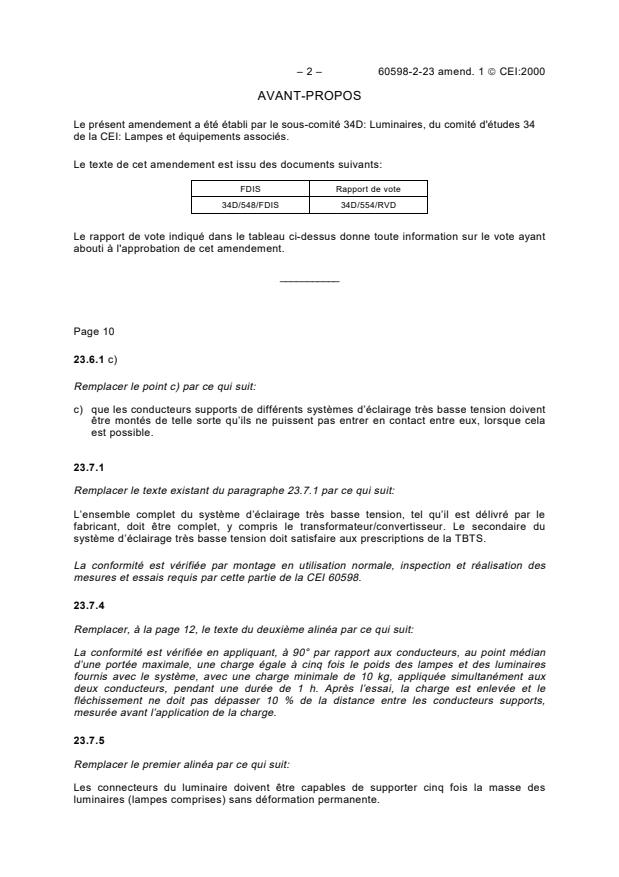

– 2 – 60598-2-23 amend. 1  CEI:2000
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 34D: Luminaires, du comité d'études 34
de la CEI: Lampes et équipements associés.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
34D/548/FDIS 34D/554/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
___________
Page 10
23.6.1 c)
Remplacer le point c) par ce qui suit:
c) que les conducteurs supports de différents systèmes d’éclairage très basse tension doivent
être montés de telle sorte qu’ils ne puissent pas entrer en contact entre eux, lorsque cela
est possible.
23.7.1
Remplacer le texte existant du paragraphe 23.7.1 par ce qui suit:
L’ensemble complet du système d’éclairage très basse tension, tel qu’il est délivré par le
fabricant, doit être complet, y compris le transformateur/convertisseur. Le secondaire du
système d’éclairage très basse tension doit satisfaire aux prescriptions de la TBTS.
La conformité est vérifiée par montage en utilisation normale, inspection et réalisation des
mesures et essais requis par cette partie de la CEI 60598.
23.7.4
Remplacer, à la page 12, le texte du deuxième alinéa par ce qui suit:
La conformité est vérifiée en appliquant, à 90° par rapport aux conducteurs, au point médian
d’une portée maximale, une charge égale à cinq fois le poids des lampes et des luminaires
fournis avec le système, avec une charge minimale de 10 kg, appliquée simultanément aux
deux conducteurs, pendant une durée de 1 h. Après l’essai, la charge est enlevée et le
fléchissement ne doit pas dépasser 10 % de la distance entre les conducteurs supports,
mesurée avant l’application de la charge.
23.7.5
Remplacer le premier alinéa par ce qui suit:
Les connecteurs du luminaire doivent être capables de supporter cinq fois la masse des
luminaires (lampes comprises) sans déformation permanente.

60598-2-23 Amend. 1  IEC:2000 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 34D: Luminaires, of IEC technical
committee 34: Lampes and related equipment.
The text of this amendment is based on the following documents:
FDIS Report on voting
34D/548/FDIS 34D/554/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
___________
Page 11
23.6.1 c)
Replace the existing item c) by the following:
c) that the supporting conductors of different extra low voltage lighting systems shall be
mounted so as not to be able to come into contact with each other, where applicable.
23.7.1
Replace the existing text of subclause 23.7.1 by the following:
The whole set of the extra low voltage lighting system, as delivered by the manufacturer, shall
be complete, including the transformer or converter. The secondary side of the extra low
voltage lighting system shall comply with the requirements of SELV.
Compliance is checked by mounting as in normal use, inspection and by the applicable
measurements and tests required by this part of IEC 60598.
23.7.4
Replace, on page 13, the text of the second paragraph by the following:
Compliance is checked by applying a load at 90° to the conductors to the mid-point of a
maximum span equal to five times the weight of the luminaires and lamps supplied with the
system, with a minimum load of 10 kg, for a period of 1 h, applied simultaneously to both
conductors. After the test, the load is removed and the deflection from the normal position shall
not exceed 10 % of the distance between the supporting conductors measured before applying
the load.
23.7.5
Replace the first paragraph by the following:
Luminaire connectors shall be capable of supporting five times the mass of the luminaire
(including its lamp) without permanent deformation.
