IEC 60947-6-1:1989

NORME
CEI
INTERNATIONALE
IEC
60947-6-1
INTERNATIONAL
Edition 1.2
STANDARD
1998-01
Edition 1:1989 consolidée par les amendements 1:1994 et 2:1997
Edition 1:1989 consolidated with amendments 1:1994 and 2:1997
Appareillage à basse tension –
Partie 6-1:
Matériels à fonctions multiples –
Matériels de connexion de transfert automatique
Low-voltage switchgear and controlgear –
Part 6-1:
Multiple function equipment –
Automatic transfer switching equipment

Numéro de référence
Reference number
CEI/IEC 60947-6-1+A.1:1989+A.2:1997

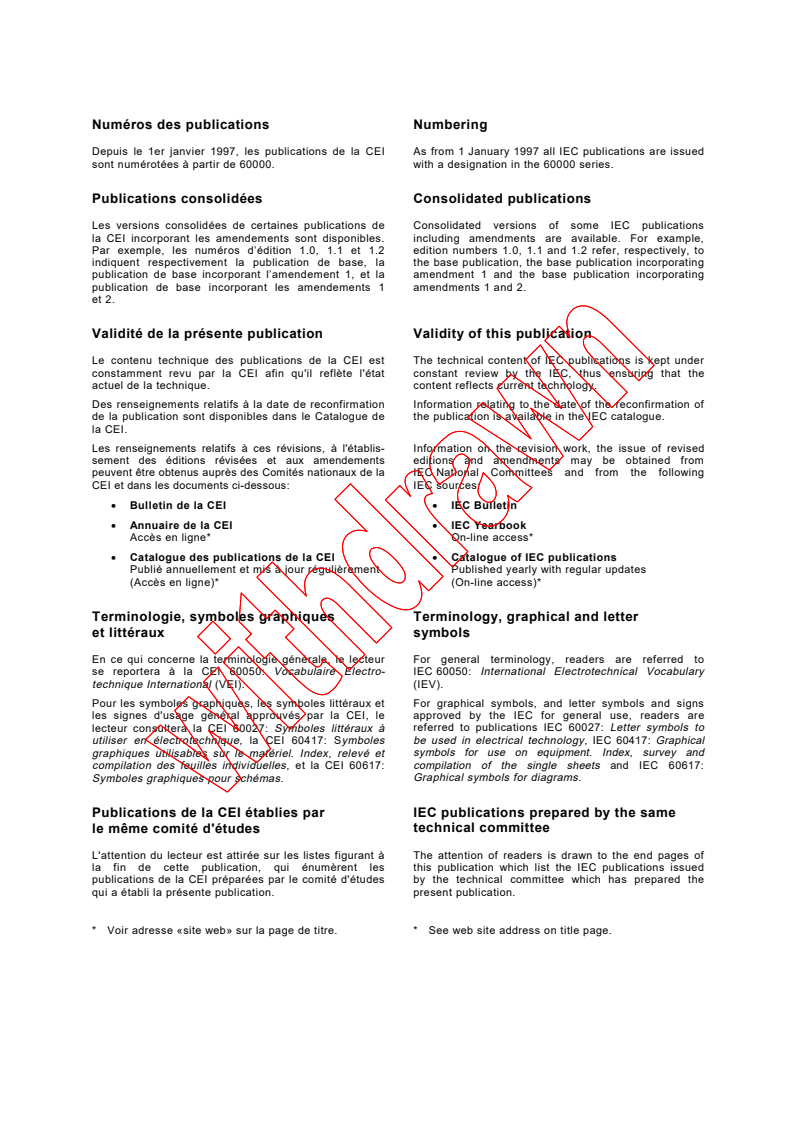

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued

sont numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incorporating

publication de base incorporant l’amendement 1, et la amendment 1 and the base publication incorporating

publication de base incorporant les amendements 1 amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfirmation Information relating to the date of the reconfirmation of
de la publication sont disponibles dans le Catalogue de the publication is available in the IEC catalogue.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements editions and amendments may be obtained from
peuvent être obtenus auprès des Comités nationaux de la IEC National Committees and from the following
CEI et dans les documents ci-dessous: IEC sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Accès en ligne* On-line access*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Accès en ligne)* (On-line access)*
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation of the single sheets
compilation des feuilles individuelles, et la CEI 60617: and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.

Publications de la CEI établies par IEC publications prepared by the same
le même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à The attention of readers is drawn to the end pages of
la fin de cette publication, qui énumèrent les this publication which list the IEC publications issued
publications de la CEI préparées par le comité d'études by the technical committee which has prepared the
qui a établi la présente publication. present publication.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60947-6-1
INTERNATIONAL
Edition 1.2
STANDARD
1998-01
Edition 1:1989 consolidée par les amendements 1:1994 et 2:1997
Edition 1:1989 consolidated with amendments 1:1994 and 2:1997
Appareillage à basse tension –
Partie 6-1:
Matériels à fonctions multiples –
Matériels de connexion de transfert automatique
Low-voltage switchgear and controlgear –
Part 6-1:
Multiple function equipment –
Automatic transfer switching equipment

 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE W
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

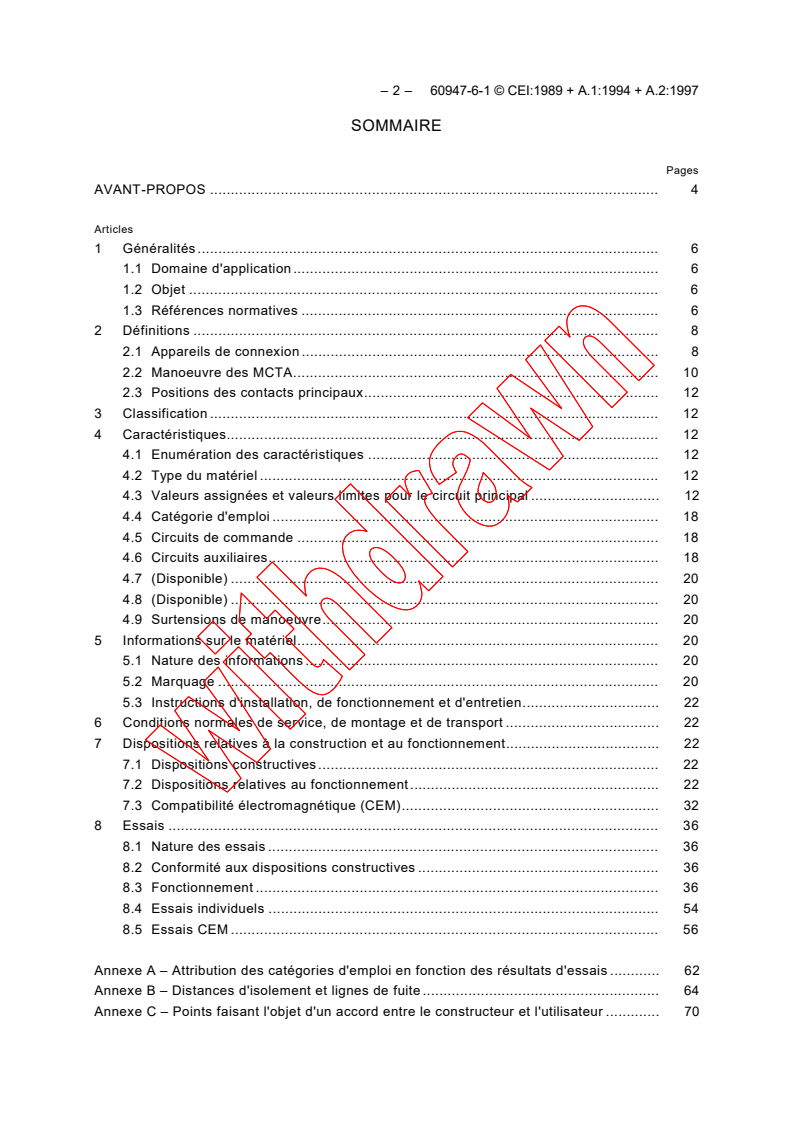

– 2 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Généralités. 6

1.1 Domaine d'application. 6

1.2 Objet. 6

1.3 Références normatives. 6
2 Définitions. 8
2.1 Appareils de connexion . 8
2.2 Manoeuvre des MCTA. 10
2.3 Positions des contacts principaux. 12
3 Classification. 12
4 Caractéristiques. 12
4.1 Enumération des caractéristiques . 12
4.2 Type du matériel . 12
4.3 Valeurs assignées et valeurs limites pour le circuit principal . 12
4.4 Catégorie d'emploi. 18
4.5 Circuits de commande . 18
4.6 Circuits auxiliaires. 18
4.7 (Disponible). 20
4.8 (Disponible). 20
4.9 Surtensions de manoeuvre. 20
5 Informations sur le matériel. 20
5.1 Nature des informations . 20
5.2 Marquage. 20
5.3 Instructions d'installation, de fonctionnement et d'entretien. 22
6 Conditions normales de service, de montage et de transport . 22
7 Dispositions relatives à la construction et au fonctionnement. 22
7.1 Dispositions constructives. 22
7.2 Dispositions relatives au fonctionnement. 22

7.3 Compatibilité électromagnétique (CEM). 32
8 Essais. 36
8.1 Nature des essais . 36
8.2 Conformité aux dispositions constructives . 36
8.3 Fonctionnement. 36
8.4 Essais individuels. 54
8.5 Essais CEM. 56
Annexe A – Attribution des catégories d'emploi en fonction des résultats d'essais . 62
Annexe B – Distances d'isolement et lignes de fuite . 64
Annexe C – Points faisant l'objet d'un accord entre le constructeur et l'utilisateur . 70

60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 3 –

CONTENTS
Page
FOREWORD . 5

Clause
1 General. 7

1.1 Scope. 7

1.2 Object. 7

1.3 Normative references. 7

2 Definitions. 9
2.1 Switching devices. 9
2.2 Operation of ATSE. 11
2.3 Main contact positions. 13
3 Classification. 13
4 Characteristics. 13
4.1 Summary of characteristics . 13
4.2 Type of equipment . 13
4.3 Rated and limiting values for the main circuit. 13
4.4 Utilization category. 19
4.5 Control circuits. 19
4.6 Auxiliary circuits. 19
4.7 (Vacant). 21
4.8 (Vacant). 21
4.9 Switching overvoltages. 21
5 Product information. 21
5.1 Nature of information . 21
5.2 Marking. 21
5.3 Instructions for installation, operation and maintenance. 23
6 Normal service, mounting and transport conditions. 23
7 Constructional and performance requirements . 23
7.1 Constructional requirements. 23
7.2 Performance requirements. 23

7.3 Electromagnetic compatibility (EMC) . 33
8 Tests. 37
8.1 Kinds of tests. 37
8.2 Compliance with constructional requirements . 37
8.3 Performance. 37
8.4 Routine tests . 55
8.5 EMC tests. 57
Annex A – Assignment of utilization categories based on the results of tests. 63
Annex B – Clearances and creepage distances . 65
Annex C – Items subject to agreement between manufacturer and user. 71

– 4 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
–
APPAREILLAGE À BASSE TENSION
Partie 6-1: Matériels à fonctions multiples –

Matériels de connexion de transfert automatique

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La présente norme a été établie par le sous-comité 17B: Appareillage à basse tension, du
comité d'études 17 de la CEI: Appareillage.
La présente version consolidée de la CEI 60947-6-1 est issue de la première édition (1989)
[documents 17B(BC)139 et 17B(BC)149-149A/17B(BC)163 et 17B(BC)169], de son
amendement 1 (1994) [documents 17B(BC)225 et 17B(BC)231] et de son amendement 2
(1997) [documents 17B/812/FDIS et 17B/852/RVD].

Elle porte le numéro d'édition 1.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 5 –

INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 6-1: Multiple function equipment –

Automatic transfer switching equipment

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
This standard has been prepared by subcommittee 17B: Low-voltage switchgear and
controlgear, of IEC technical committee 17: Switchgear and controlgear.
This consolidated version of IEC 60947-6-1 is based on the first edition (1989) [documents
17B(CO)139 and 17B(CO)149-149A/17B(CO)163 and 17B(CO)169], its amendment 1 (1994)
[documents 17B(CO)225 and 17B(CO)231] and amendment 2 (1997) [documents
17B/812/FDIS et 17B/852/RVD].
It bears the edition number 1.2.
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
– 6 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

APPAREILLAGE À BASSE TENSION –

Partie 6-1: Matériels à fonctions multiples –

Matériels de connexion de transfert automatique

1 Généralités
Les dispositions de Règles générales, Publication 60947-1 de la CEI, sont applicables à la
présente norme lorsque celle-ci le précise. Les articles, paragraphes, tableaux et figures des
Règles générales qui sont ainsi applicables sont identifiés par référence à la première partie,
par exemple: «paragraphe 1.2.3, tableau IV, annexe A de la première partie».
1.1 Domaine d'application
La présente norme est applicable aux matériels de connexion de transfert automatique (MCTA)
destinés à être utilisés dans des systèmes de puissance de secours, avec interruption de
l'alimentation de la charge pendant le transfert, dont la tension assignée ne dépasse pas
1 000 V en courant alternatif ou 1 500 V en courant continu. Elle concerne les MCTA fournis
avec ou sans enveloppe.
Les appareils nécessaires à la commande (par exemple auxiliaires de commande, .) et à la
protection (par exemple disjoncteurs, .) d'un MCTA doivent satisfaire aux prescriptions des
normes correspondantes de la CEI.
Les MCTA utilisés uniquement pour l'éclairage de secours peuvent faire l'objet de règles
spécifiques et/ou de prescriptions réglementaires et, de ce fait, ne sont pas visés par la
présente norme.
1.2 Objet
La présente norme a pour objet de fixer:
1) Les caractéristiques du matériel.
2) Les conditions auxquelles doit satisfaire le matériel concernant:
a) le fonctionnement auquel il est destiné;
b) le fonctionnement et le comportement en cas de conditions anormales spécifiées, telles
que le court-circuit;
c) les propriétés diélectriques.
3) Les essais destinés à confirmer que ces conditions sont satisfaites et les méthodes pour
réaliser ces essais.
4) Les informations à marquer sur le matériel et fournies par le constructeur.
1.3 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui
y est faite, constituent des dispositions valables pour la présente partie de la CEI 60947. Au
moment de sa publication, les éditions indiquées étaient en vigueur et les parties prenantes aux
accords fondés sur la présente partie de la CEI 60947 sont invitées à rechercher la possibilité
d'appliquer les éditions les plus récentes des documents normatifs indiqués ci-après. Les
membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur.

60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 7 –

LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR –

Part 6-1: Multiple function equipment –

Automatic transfer switching equipment

1 General
The provisions of the General Rules, IEC Publication 60947-1, are applicable to this standard,
where specifically called for. General Rules clauses and sub-clauses thus applicable, as well
as tables, figures and appendices are identified by references to Part 1, for example: "Sub-
clause 1.2.3, table IV or Appendix A or Part 1".
1.1 Scope
This standard applies to Automatic Transfer Switching Equipment (ATSE) to be used in
emergency power systems with interruption of the supply to the load during transfer, the rated
voltage of which does not exceed 1 000 V a.c. or 1 500 V d.c. It covers ATSE provided with or
without an enclosure.
Devices necessary for the control (e.g. control switches, .) and the protection (e.g. circuit-
breakers, .) of an ATSE shall comply with the requirements of the relevant IEC standards.
ATSE used only for emergency lighting may be subject to specific rules and/or legal
requirements and are not, therefore, covered by this standard.
1.2 Object
The object of this standard is to state:
1) the characteristics of the equipment.
2) the conditions with which the equipment must comply with reference to:
a) operation for which the equipment is intended;
b) operation and behaviour in case of specified abnormal conditions, for example, short
circuit;
c) dielectric properties.
3) The tests intended to confirm that these conditions have been met and the methods for

performing these tests.
4) The data to be marked on the equipment and provided by the manufacturer.
1.3 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60947. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60947 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards

– 8 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

CEI 60112:1979, Méthode pour déterminer les indices de résistance et de tenue au
cheminement des matériaux isolants solides dans des conditions humides

CEI 60947-1:1996, Appareillage à basse tension – Partie 1: Règles générales

CEI 60947-2:1995, Appareillage à basse tension – Partie 2: Disjoncteurs

CEI 60947-4-1:1990, Appareillage à basse tension – Partie 4: Contacteurs et démarreurs de

moteurs – Section 1: Contacteurs et démarreurs électromécaniques

CEI 61000-4-1:1992, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 1: Vue d'ensemble sur les essais d'immunité – Publication fondamentale
en CEM
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 2: Essai d'immunité aux décharges électrostatiques – Publication
fondamentale en CEM
CEI 61000-4-3:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 3: Essai d'immunité aux champs électromagnétiques rayonnés aux
fréquences radioélectriques
CEI 61000-4-4:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 4: Essais d'immunité aux transitoires électriques rapides en salves –
Publication fondamentale en CEM
CEI 61000-4-5:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 5: Essai d'immunité aux ondes de choc
CEI 61000-4-6:1996, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 6: Immunité aux perturbations conduites, induites par des champs à
fréquence radioélectrique
CISPR 11:1990, Limites et méthodes de mesure des caractéristiques de perturbations
électromagnétiques des appareils industriels, scientifiques et médicaux (ISM) à fréquence
radioélectrique
2 Définitions
Pour la présente norme, les définitions appropriées, données à l'article 2 de la première partie,
et les définitions complémentaires, ci-après, sont applicables:
2.1 Appareils de connexion
2.1.1 Appareil de connexion de transfert
Appareil destiné à transférer un ou plusieurs circuits de charge d'une source d'alimentation à
une autre.
2.1.2 Matériel de connexion de transfert automatique (MCTA)
Matériel à action autonome comprenant le ou les appareils de connexion de transfert et les
autres appareils nécessaires au contrôle des circuits d'alimentation et au transfert d'un ou de
plusieurs circuits de charge d'une source d'alimentation à une autre.

60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 9 –

IEC 60112:1979, Methods for determining the comparative and the proof tracking indices of

solid insulating materials under moist conditions

IEC 60947-1:1996, Low-voltage switchgear and controlgear – Part 1: General rules

IEC 60947-2:1995, Low-voltage switchgear and controlgear – Part 2: Circuit-breakers

IEC 60947-4-1:1990, Low-voltage switchgear and controlgear – Part 4: Contactors and motor-

starters – Section 1: Electromechanical contactors and motor-starters

IEC 61000-4-1:1992, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement

techniques – Section 1: Overview of immunity tests – Basic EMC publication
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 2: Electrostatic discharge immunity test – Basic EMC publication
IEC 61000-4-3:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 4: Electrical fast transient/burst immunity test – Basic EMC publication
IEC 61000-4-5:1995, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 5: Surge immunity test
IEC 61000-4-6:1996, Electromagnetic compatibility (EMC) – Part 4: Testing and measurement
techniques – Section 6: Immunity to conducted disturbances, induced by radio-frequency fields
CISPR 11:1990, Limits and methods of measurement of electromagnetic disturbance
characteristics of industrial, scientific and medical (ISM) radio-frequency equipment
2 Definitions
For the purpose of this standard the relevant definitions given in Clause 2 of Part 1 and the
following additional definitions shall apply:
2.1 Switching devices
2.1.1 Transfer switching device (transfer switch)

A device for transferring one or more load circuits from one supply to another.
2.1.2 Automatic transfer switching equipment (ATSE)
Self-acting equipment containing the transfer switching device(s) and other necessary devices
for monitoring supply circuits and for transferring one or more load circuits from one supply to
another.
– 10 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

2.2 Manoeuvre des MCTA
2.2.1 Séquence de manoeuvres
La séquence de manoeuvres d'un MCTA consiste en un transfert automatique d'une charge de

l'alimentation normale à une autre alimentation dans le cas d'un écart contrôlé de

l'alimentation, et le retour automatique de la charge à l'alimentation normale lorsque celle-ci

est rétablie. Le transfert peut s'effectuer avec ou sans retard prédéterminé et comprendre une

position d'arrêt.
Dans le cas où l'alimentation normale et celle de remplacement sont toutes les deux

présentes, le MCTA doit prendre la position d'alimentation normale.
2.2.2 Ecart contrôlé de l'alimentation
Variation des caractéristiques de l'alimentation, contrôlée de telle sorte qu'elle transmette au
MCTA l'ordre de manoeuvre lorsque se produit un écart par rapport à des limites spécifiées,
par exemple des variations anormales de tension ou de fréquence de l'alimentation.
2.2.2.1 Ecart de la tension d'alimentation
Variation ou disparition de la tension de l'alimentation normale.
2.2.2.2 Ecart de la fréquence d'alimentation
Ecart de fréquence par rapport à la fréquence normale d'emploi de l'alimentation normale.
2.2.3 Durée de manoeuvre
2.2.3.1 Durée de transfert des contacts
Temps mesuré depuis la séparation d'un ensemble de contacts principaux d'une alimentation
jusqu'à la fermeture d'un second ensemble de contacts principaux sur une autre alimentation.
2.2.3.2 Durée de manoeuvre de transfert
Temps mesuré entre l'instant où l'alimentation contrôlée varie et la fermeture des contacts
principaux sur une autre alimentation disponible, à l'exclusion de toute temporisation
intentionnelle.
2.2.3.3 Durée totale de manoeuvre
Somme de la durée de manoeuvre de transfert et de toute temporisation intentionnelle.
2.2.3.4 Durée de retour du transfert
Temps mesuré entre l'instant où l'alimentation normale est complètement rétablie et celui où
l'ensemble des contacts principaux est fermé sur l'alimentation normale, augmenté de toute
temporisation intentionnelle.
2.2.3.5 Durée d'interruption
Temps mesuré, pendant le transfert, entre l'instant de l'extinction définitive de l'arc sur tous les
pôles et la fermeture des contacts principaux sur une autre alimentation, y compris toute
temporisation intentionnelle.
60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 11 –

2.2 Operation of ATSE
2.2.1 Operating sequence
The operating sequence of ATSE consists of an automatic transfer of a load from the normal
supply to an alternative supply in the event of a monitored supply deviation and automatically
returning the load to the normal supply when it is restored. The transfer may be with or without

a predetermined time delay and may include an off position.

In the case of both the normal and the alternative supplies being present, the ATSE shall

assume the normal supply position.

2.2.2 Monitored supply deviation
A variation in the power supply characteristics being monitored so that it signals the ATSE to
operate when a deviation from the specified limits occurs, for example, abnormal changes in
voltage or frequency of the supply.
2.2.2.1 Voltage supply deviation
The change or loss of voltage of the normal power supply.
2.2.2.2 Frequency supply deviation
The change in frequency from the normal operating frequency of the normal supply.
2.2.3 Operating times
2.2.3.1 Contact transfer time
The time measured from the parting of one set of main contacts from one power supply to the
closing of a second set of main contacts on an alternative power supply.
2.2.3.2 Operating transfer time
The time measured from the instant of the monitored supply deviation to the closing of main
contacts on an available alternative supply source, exclusive of any purposely introduced time
delay.
2.2.3.3 Total operating time
The sum of operating transfer time and any purposely introduced time delay.

2.2.3.4 Return transfer time
The time from the instant when the normal supply is fully restored to the instant when the set of
main contacts is closed on the normal supply, plus any purposely introduced time delay.
2.2.3.5 Off-time
The time measured during transfer from the instant of final arc extinction in all poles to the
closing of main contacts on another supply, including any purposely introduced time delay.

– 12 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

2.3 Positions des contacts principaux

2.3.1 Position normale
Position des contacts du matériel lorsqu'il n'y a pas d'écart de l'alimentation normale.

2.3.2 Position de remplacement

Position des contacts du matériel lorsque le circuit de charge est relié à l'alimentation de

remplacement (secours) en cas d'écart contrôlé de l'alimentation normale.

2.3.3 Position de repos
Position des contacts du matériel lorsque le circuit de charge n'est relié à aucune alimentation.
NOTE – Cette position résulte, soit d'un déclenchement automatique occasionné par un défaut du circuit de charge,
soit d'une interruption intentionnelle de la fonction de transfert automatique.
3 Classification
Les matériels de connexion de transfert automatique sont répartis en classe PC ou en classe CB.
Classe PC: MCTA pouvant établir et supporter les courants de court-circuit, mais pas prévus
pour couper ceux-ci.
Classe CB: MCTA pourvus de déclencheurs à maximum de courant et dont les contacts
principaux peuvent établir, supporter et couper les courants de court-circuit et
sont prévus pour couper ceux-ci.
4 Caractéristiques
4.1 Enumération des caractéristiques
Les caractéristiques du MCTA doivent, chaque fois que cela est possible, être indiquées de la
façon suivante:
– Type du matériel (paragraphe 4.2).
– Valeurs assignées et valeurs limites pour le circuit principal (paragraphe 4.3).
– Catégorie d'emploi (paragraphe 4.4).
– Circuits de commande (paragraphe 4.5).
– Circuits auxiliaires (paragraphe 4.6).

– Surtensions de manoeuvre (paragraphe 4.9).
4.2 Type du matériel
Il est nécessaire d'indiquer:
– la classe du matériel;
– le nombre de pôles;
– la nature du courant;
– la séquence de manoeuvres.
4.3 Valeurs assignées et valeurs limites pour le circuit principal
Le paragraphe 4.3 de la première partie est applicable. Cependant, les valeurs minimales pour
les paragraphes 4.3.6.1, 4.3.6.3 et 4.3.6.4 sont indiquées au tableau IV.

60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 13 –

2.3 Main contact positions
2.3.1 Normal position
The contact position of the equipment when there is no deviation of the normal supply.

2.3.2 Alternative position
The contact position of the equipment when the load circuit is switched on the alternative

(emergency) supply in the event of a monitored supply deviation of the normal supply.

2.3.3 Off position
The contact position of the equipment when the load circuit is not switched on any supply.
NOTE – This position results from either automatic tripping caused by a fault in the load circuit or intentional
interruption of the automatic transfer function.
3 Classification
Automatic transfer switching equipment is classified as Class PC or Class CB.
Class PC: ATSE that is capable of making and withstanding, but is not intended for breaking
short-circuit currents.
Class CB: ATSE provided with overcurrent releases and the main contacts of which are
capable of making and are intended for breaking short-circuit currents.
4 Characteristics
4.1 Summary of characteristics
Wherever practicable the characteristics of the ATSE shall be stated as follows:
– Type of equipment (Sub-clause 4.2).
– Rated and limiting values for the main circuit (Sub-clause 4.3).
– Utilization category (Sub-clause 4.4).
– Control circuits (Sub-clause 4.5).
– Auxiliary circuits (Sub-clause 4.6).
– Switching overvoltages (Sub-clause 4.9).

4.2 Type of equipment
The following shall be stated:
– class of equipment;
– number of poles;
– kind of current;
– operating sequence.
4.3 Rated and limiting values for the main circuit
Sub-clause 4.3 of Part 1 applies. However, minimum values for Sub-clauses 4.3.6.1, 4.3.6.3
and 4.3.6.4 are given in table IV.

– 14 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

4.3.1 Tensions assignées
4.3.1.1 Tension assignée d'emploi (U )
e
Le paragraphe 4.3.1.1 de la première partie est applicable.

4.3.1.2 Tension assignée d'isolement (U )
i
Le paragraphe 4.3.1.2 de la première partie est applicable.

4.3.1.3 Tension assignée de tenue aux chocs (U )
imp
Le paragraphe 4.3.1.3 de la première partie est applicable.
4.3.2 Courant assigné d'emploi (I )
e
Le courant assigné d'emploi d'un MCTA est le courant assigné ininterrompu (I ). Voir
u
paragraphe 4.3.2.4 de la première partie.
4.3.3 Fréquence assignée
Le paragraphe 4.3.3 de la première partie est applicable.
4.3.4 Service ininterrompu
Le paragraphe 4.3.4.2 de la première partie est applicable.
4.3.5 Pouvoirs assignés de fermeture et de coupure
Les pouvoirs assignés de fermeture et de coupure sont les valeurs de courant fixées par le
constructeur, que le matériel de transfert peut établir et couper de manière satisfaisante dans
des conditions spécifiées. Sauf prescription contraire, ils sont exprimés en valeur de régime
établi. Au cours de la manoeuvre de fermeture, la valeur de crête du courant lors de la
fermeture des contacts peut être supérieure à la valeur de crête du courant en régime établi,
suivant les caractéristiques du circuit d'essai (charge) et le point de la courbe de tension
correspondant à l'instant où se produit la fermeture.
Les pouvoirs assignés de fermeture et de coupure sont exprimés en fonction de la tension
assignée d'emploi, du courant assigné d'emploi et de la catégorie d'emploi, conformément au
tableau II.
En courant alternatif, les pouvoirs assignés de fermeture et de coupure sont exprimés par la
valeur efficace de la composante périodique du courant.

4.3.6 Caractéristiques de court-circuit
4.3.6.1 Courant assigné de courte durée admissible (I )
cw
Le courant assigné de courte durée admissible est la valeur du courant de courte durée
admissible, fixée par le constructeur, que le matériel peut supporter dans les conditions d'essai
spécifiées au paragraphe 8.3.4.3.
En courant alternatif, la valeur de ce courant est la valeur efficace de la composante
périodique, et la valeur de crête la plus élevée sur une phase ne doit pas être inférieure à n
fois cette valeur efficace, le facteur n étant donné au tableau XVI de la première partie.
La valeur minimale du courant de courte durée admissible est donnée à la deuxième colonne
du tableau IV.
NOTE – Des valeurs minimales supplémentaires du courant de courte durée admissible peuvent être déclarées par
le constructeur pour des durées plus longues.

60947-6-1 © IEC:1989 + A.1:1994 + A.2:1997 – 15 –

4.3.1 Rated voltages
4.3.1.1 Rated operational voltage (U )
e
Sub-clause 4.3.1.1 of Part 1 applies.

4.3.1.2 Rated insulation voltage (U )
i
Sub-clause 4.3.1.2 of Part 1 applies.

4.3.1.3 Rated impulse withstand voltage (U )
imp
Sub-clause 4.3.1.3 of Part 1 applies.
4.3.2 Rated operational current (I )
e
The rated operational current of ATSE is the rated uninterrupted current (I ). See Sub-clause
u
4.3.2.4 of Part 1.
4.3.3 Rated frequency
Sub-clause 4.3.3 of Part 1 applies.
4.3.4 Uninterrupted duty
Sub-clause 4.3.4.2 of Part 1 applies.
4.3.5 Rated making and breaking capacities
The rated making and breaking capacities are the values of current, stated by the
manufacturer, which the transfer equipment can satisfactorily make and break under specified
conditions. Unless stated otherwise, they are given in terms of a steady state current value.
During the making operation, the peak value of the current on contact closing may be higher
than the peak value of the steady state current depending on the characteristics of the test
circuit (load) and the instant of closing on the voltage wave.
The rated making and breaking capacities are stated with reference to the rated operational
voltage, the rated operational current and the utilization category according to table II.
For a.c., the rated making and breaking capacities are expressed by the r.m.s. value of the a.c.
component of the current.
4.3.6 Short-circuit characteristics
4.3.6.1 Rated short-time withstand current (I )
cw
The rated short-time withstand current is the value of short-time withstand current stated by the
manufacturer which the equipment can carry under the test conditions specified in Sub-
clause 8.3.4.3.
For a.c., the value of the current is the r.m.s. value of the a.c. component and the highest peak
value in any one phase shall be not less than n times this r.m.s. value, the ratio n being given
in table XVI of Part 1.
The minimum value of the short-time withstand current is given in column 2 of table IV.
NOTE – Additional lower values of short-time withstand current for longer durations may be stated by the
manufacturer.
– 16 – 60947-6-1 © CEI:1989 + A.1:1994 + A.2:1997

Les durées minimales de passage du courant sont:

– 3 demi-périodes de la fréquence assignée ou 0,025 s en courant continu, pour les courants

assignés d'emploi ne dépassant pas 400 A;

– 3 périodes de la fréquence assignée ou 0,05 s en courant continu pour les courants

assignés d'emploi supérieurs à 400 A.

4.3.6.2 Pouvoir assigné de fermeture en court-circuit (I )
cm
Le pouvoir assigné de fermeture en co
...
