Connectors for electrical and electronic equipment - Product Requirements - Part 2-012: Circular connectors - Detail specification for connectors with inner push-pull locking based on M12 connector interfaces according to IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 and IEC 61076-2-113

IEC 61076-2-012:2020 specifies circular connectors with an inner push‑pull locking mechanism of a size derived from and thus being compatible with M12 screw‑locking connectors and with mating interfaces according to IEC 61076‑2‑101, IEC 61076‑2‑109, IEC 61076‑2‑111 and IEC 61076‑2‑113.
A female fixed connector with inner push-pull locking according to this document is intermateable with a correspondingly coded male free connector with M12 screw-locking according to IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 or IEC 61076-2-113.
This document covers both:
a) power connectors with current ratings up to 16 A and voltage ratings up to 630 V, typically used for power supply of electrical equipment used in industrial premises, and
b) connectors for data and signal transmission with frequencies up to 500 MHz.
These connectors consist of both fixed and free connectors, either rewirable or non‑rewirable, with M12 inner push‑pull locking as explained above. Male connectors have round contacts from Ø0,6 mm up to Ø1,5 mm.
This document covers various types of connectors identified by their "codings" with different contact arrangement, not mutually interchangeable.
The design of the inner push‑pull mechanism prevents the unintended mating of the male inner push‑pull free connector with the female connector with M12 screw‑locking even for identical coding.
Some styles of free connectors with female contacts covered in this document are equipped with both inner and outer push-pull locking for intermateability also with correspondingly coded male fixed or free connectors according to IEC 61076-2-010.

Connecteurs pour équipements électriques et électroniques - Exigences de produit - Partie 2-012 : Connecteurs circulaires - Spécification particulière relative aux connecteurs avec verrouillage interne de type pousser-tirer fondée sur les interfaces de connecteur M12 conformément à l’IEC 61076-2-101, l’IEC 61076-2-109, l’IEC 61076-2-111 et l’IEC 61076 -2-113

IEC 61076-2-012:2020 décrit les connecteurs circulaires équipés d’un mécanisme de verrouillage interne de type pousser-tirer dérivé des connecteurs à verrouillage à vis M12 et par conséquent compatible avec ces derniers, et avec des interfaces d’accouplement conformément à l’IEC 61076-2-101, l’IEC 61076-2-109, l’IEC 61076-2-111 et l’IEC 61076-2-113.
Une embase femelle équipée d’un verrouillage interne de type pousser-tirer conformément au présent document est accouplable à une fiche mâle codée en conséquence avec verrouillage à vis M12 conformément à l’IEC 61076-2-101, l’IEC 61076-2-109, l’IEC 61076-2-111 ou l’IEC 61076-2-113.
Le présent document couvre à la fois:
a) les connecteurs d’alimentation avec des caractéristiques assignées de courant de 16 A maximum et des caractéristiques assignées de tension de 630 V maximum, généralement utilisés pour l'alimentation des équipements électriques utilisés dans les locaux industriels, et
b) les connecteurs pour la transmission de données et de signal avec des fréquences maximales de 500 MHz.
Ces connecteurs se composent à la fois d’embases et de fiches, démontables ou non, avec verrouillage interne M12 de type pousser-tirer, comme cela est expliqué ci-dessus. Les connecteurs mâles possèdent des contacts arrondis de 0,60 mm à 1,5 mm de diamètre.
Le présent document couvre plusieurs types de connecteurs identifiés par leurs "codages" et présentant différentes dispositions de contact non interchangeables.
La conception du mécanisme interne de type pousser-tirer empêche l’accouplement fortuit de la fiche interne de type pousser-tirer mâle au connecteur femelle avec verrouillage à vis M12, même pour un codage identique.
Certains modèles de fiches à contacts femelles couverts dans le présent document sont équipés d'un verrouillage interne et externe de type pousser-tirer pour une compatibilité d’accouplement, ainsi que de fiches ou embases mâles codés en conséquence, conformément à l’IEC 61076-2-010.

General Information

Status
Published
Publication Date
26-Jul-2020
Technical Committee
Current Stage
PPUB - Publication issued
Start Date
14-Aug-2020
Completion Date
27-Jul-2020
Ref Project

Buy Standard

Standard
IEC 61076-2-012:2020 - Connectors for electrical and electronic equipment - Product Requirements - Part 2-012: Circular connectors - Detail specification for connectors with inner push-pull locking based on M12 connector interfaces according to IEC 61076-2-101, IEC 61076-2-109, IEC 61076-2-111 and IEC 61076-2-113
English and French language
121 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)


IEC 61076‑2‑012 ®
Edition 1.0 2020-07
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Connectors for electrical and electronic equipment – Product requirements –
Part 2‑012: Circular connectors – Detail specification for connectors with inner
push‑pull locking based on M12 connector interfaces according to
IEC 61076‑2‑101, IEC 61076‑2‑109, IEC 61076‑2‑111 and IEC 61076‑2‑113

Connecteurs pour équipements électriques et électroniques – Exigences de
produit –
Partie 2-012: Connecteurs circulaires – Spécification particulière relative aux
connecteurs avec verrouillage interne de type pousser-tirer fondée sur les
interfaces de connecteur M12 conformément à l’IEC 61076-2-101,
l’IEC 61076‑2‑109, l’IEC 61076-2-111 et l’IEC 61076-2-113

IEC 61076‑2‑012:2020-07(en-fr)

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - webstore.iec.ch/advsearchform Electropedia - www.electropedia.org
The advanced search enables to find IEC publications by a The world's leading online dictionary on electrotechnology,
variety of criteria (reference number, text, technical containing more than 22 000 terminological entries in English
committee,…). It also gives information on projects, replaced and French, with equivalent terms in 16 additional languages.
and withdrawn publications. Also known as the International Electrotechnical Vocabulary

(IEV) online.
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published IEC Glossary - std.iec.ch/glossary
details all new publications released. Available online and 67 000 electrotechnical terminology entries in English and
once a month by email. French extracted from the Terms and Definitions clause of
IEC publications issued since 2002. Some entries have been
IEC Customer Service Centre - webstore.iec.ch/csc collected from earlier publications of IEC TC 37, 77, 86 and
If you wish to give us your feedback on this publication or CISPR.

need further assistance, please contact the Customer Service

Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC - Electropedia - www.electropedia.org
webstore.iec.ch/advsearchform Le premier dictionnaire d'électrotechnologie en ligne au
La recherche avancée permet de trouver des publications IEC monde, avec plus de 22 000 articles terminologiques en
en utilisant différents critères (numéro de référence, texte, anglais et en français, ainsi que les termes équivalents dans
comité d’études,…). Elle donne aussi des informations sur les 16 langues additionnelles. Egalement appelé Vocabulaire
projets et les publications remplacées ou retirées. Electrotechnique International (IEV) en ligne.

IEC Just Published - webstore.iec.ch/justpublished Glossaire IEC - std.iec.ch/glossary
Restez informé sur les nouvelles publications IEC. Just 67 000 entrées terminologiques électrotechniques, en anglais
Published détaille les nouvelles publications parues. et en français, extraites des articles Termes et Définitions des
Disponible en ligne et une fois par mois par email. publications IEC parues depuis 2002. Plus certaines entrées
antérieures extraites des publications des CE 37, 77, 86 et
Service Clients - webstore.iec.ch/csc CISPR de l'IEC.

Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.
IEC 61076‑2‑012 ®
Edition 1.0 2020-07
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Connectors for electrical and electronic equipment – Product requirements –

Part 2‑012: Circular connectors – Detail specification for connectors with inner

push‑pull locking based on M12 connector interfaces according to

IEC 61076‑2‑101, IEC 61076‑2‑109, IEC 61076‑2‑111 and IEC 61076‑2‑113

Connecteurs pour équipements électriques et électroniques – Exigences de

produit –
Partie 2-012: Connecteurs circulaires – Spécification particulière relative aux

connecteurs avec verrouillage interne de type pousser-tirer fondée sur les

interfaces de connecteur M12 conformément à l’IEC 61076-2-101,

l’IEC 61076‑2‑109, l’IEC 61076-2-111 et l’IEC 61076-2-113

INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 31.220.10 ISBN 978-2-8322-8643-2

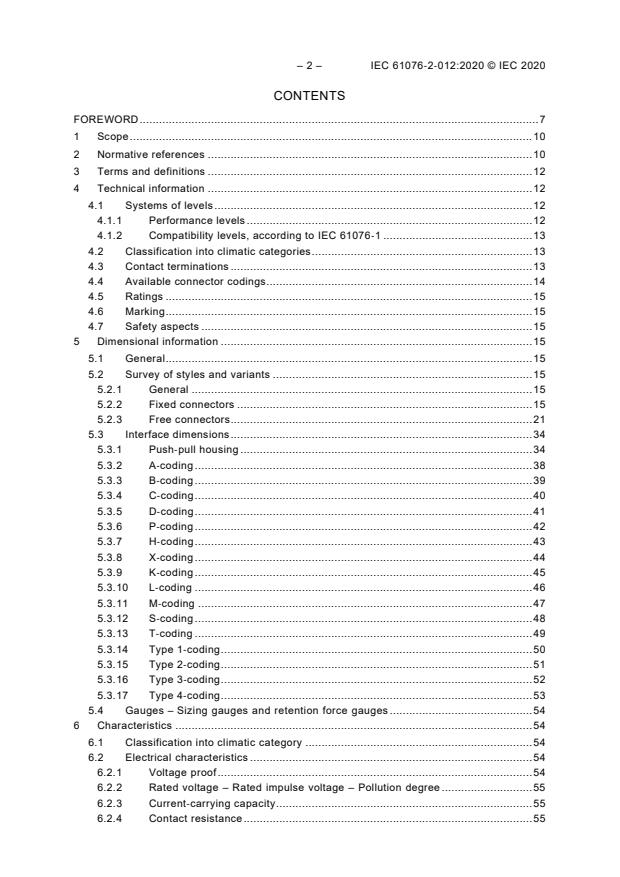

– 2 – IEC 61076‑2‑012:2020 © IEC 2020
