COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Cordons coaxiaux et cordons pour fréquences radioélectriques -
Partie 2-8: Spécification particulière pour cordons de connexion de
récepteurs radio ou TV - Plage de fréquences jusqu'à 3 000 MHz, Classe
d'écrantage A++, connecteurs IEC 61169-47

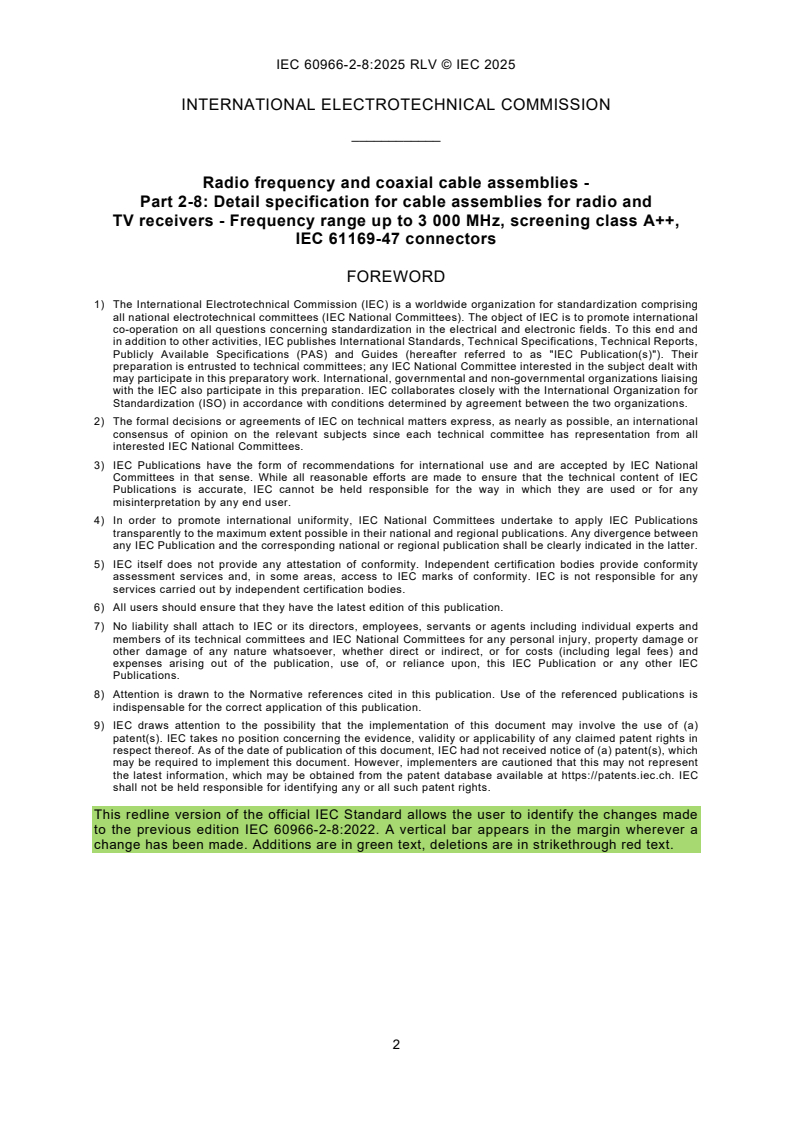

AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également aux
travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC intéressés
sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable de
l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un
ou de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'a pas reçu
notification qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d'avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
L'IEC 60966-2-8 a été établie par le comité d'études 46 de l'IEC: Câbles, fils, guides d'ondes,
connecteurs, composants passifs pour micro-onde et accessoires. Il s'agit d'une Norme
internationale.
Cette deuxième édition annule et remplace la première édition parue en 2022. Cette édition
constitue une révision technique.
Cette édition inclut les modifications techniques majeures suivantes par rapport à l'édition
précédente:
a) au point [5], dessin élargi par des connecteurs à angle droit;
b) au point [12], connecteurs femelles F annulés (non normalisés par l'IEC 61169-47);
c) au point [14] Propriétés de réflexion (affaiblissement de réflexion): valeurs différentes pour
les connecteurs droits et les connecteurs à angle droit;
d) au point [14] Pertes d'insertion: différents facteurs pour le calcul de la perte d'insertion pour
les connecteurs droits et à angle droit;
e) au point [14] Résistance de boucle: la résistance de boucle a été réglée à une valeur
maximale de 1 Ω sur toute la longueur.
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
46/1023/CDV 46/1050/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 60966, publiées sous le titre général Cordo
...

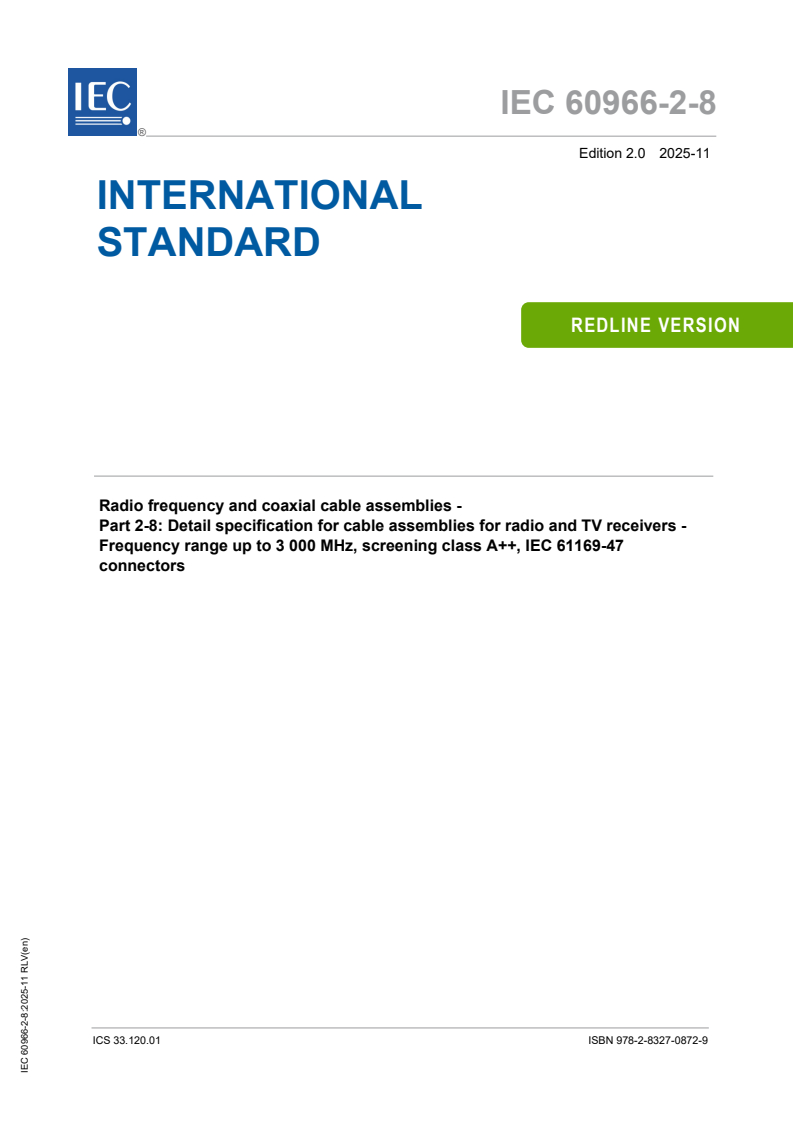

IEC 60966-2-8 ®
Edition 2.0 2025-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
Radio frequency and coaxial cable assemblies -
Part 2-8: Detail specification for cable assemblies for radio and TV receivers -
Frequency range up to 3 000 MHz, screening class A++, IEC 61169-47
connectors
Cordons coaxiaux et cordons pour fréquences radioélectriques -
Partie 2-8: Spécification particulière pour cordons de connexion de récepteurs
radio ou TV - Plage de fréquences jusqu’à 3 000 MHz, classe d'écrantage A++,
connecteurs IEC 61169-47
ICS 33.120.01  ISBN 978-2-8327-0829-3

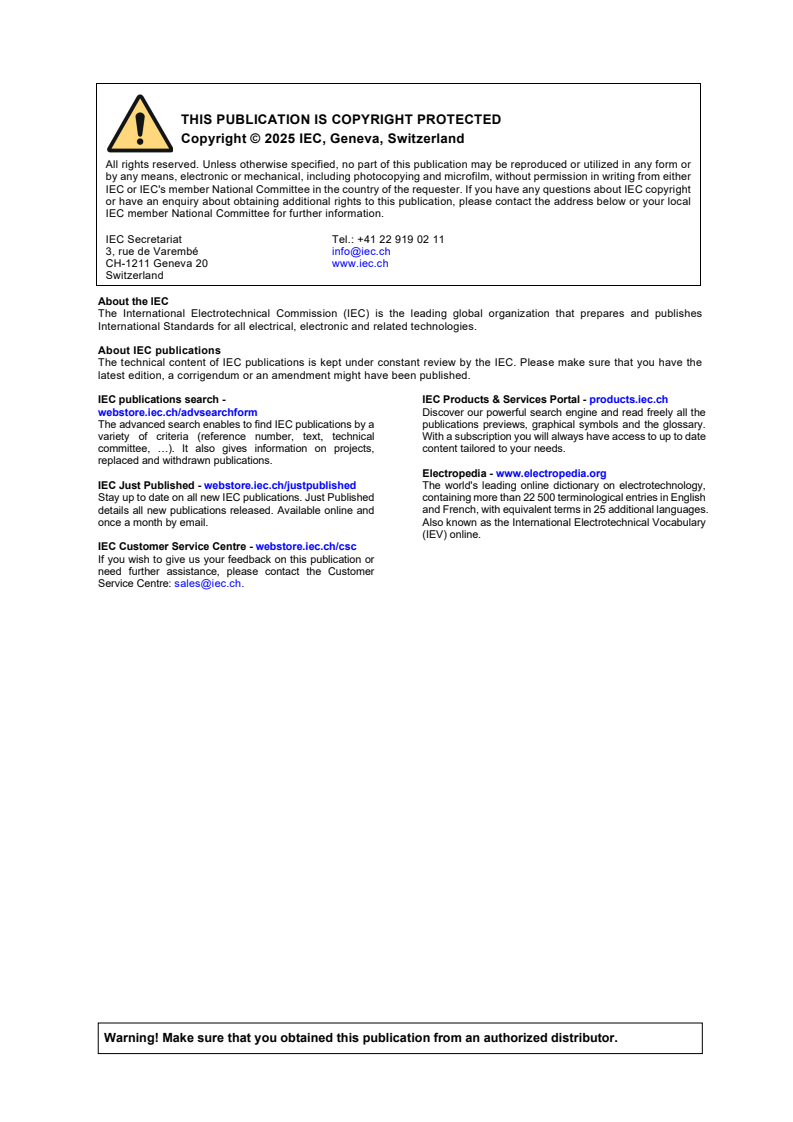

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
CONTENTS
FOREWORD . 2
INTRODUCTION . 4
1 Scope . 5
2 Normative references . 5
3 Terms and definitions . 5
4 Detail specification . 6
Annex A (informative) Identification and marking . 10
A.1 Identification – Type name . 10
A.2 Marking . 10

Figure 1 – Length definition of cable assemblies . 6
Figure A.1 – Identification – Type name . 10
Figure A.2 – Marking. 10

Table A.1 – Variants of connector . 10

INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Radio frequency and coaxial cable assemblies -
Part 2-8: Detail specification for cable assemblies for radio and
TV receivers - Frequency range up to 3 000 MHz, screening class A++,
IEC 61169-47 connectors
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
IEC 60966-2-8 has been prepared by IEC technical committee 46: Cables, wires, waveguides,
RF connectors, RF and microwave passive components and accessories. It is an International
Standard.
This second edition cancels and replaces the first edition published in 2022. This edition
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
a) in item [5], drawing expanded by right angled connectors;
b) in item [12], female F-connectors cancelled (not standardized by IEC 61169-47);
c) in item [14] Reflection properties (return loss): different values for straight and right-angled
connectors;
d) in item [14] Insertion loss: different factors for insertion loss calculation for straight and right-
angled connectors;
e) in item [14] Loop resistance: loop resistance was set to 1 Ω max. value for the complete
length.
The text of this International Standard is based on the following documents:
Draft Report on voting
46/1023/CDV 46/1050/RVC
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this International Standard is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications.
A list of all parts in the IEC 60966 series, published under the general title Radio frequency and
coaxial cable assemblies, can be found on the IEC website.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
INTRODUCTION
This part of IEC 60966 is a detail specification that applies to cable assemblies with F-Quick
connectors (see IEC 61169-47) and requires quad-shield screening class A++
(see IEC 61196-6-5).
This detail specification gives subfamily requirements and severities which are applied.
The qualification is conducted in accordance with IEC 60966-2-1. Once one variant obtains
qualification approval, the other variant can obtain qualification approval by conducting tests
whose results could depend on the variants, for example reflection properties, insertion loss,
etc.
1 Scope
This part of IEC 60966 is a detail specification that applies to cable assemblies with F-Quick
connectors (see IEC 61169-47) and requires quad-shield screening class A++ (see
IEC 61196-6-5). This document applies to the cable assemblies for radio and TV receivers.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies.
For undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 60966-1:2019, Radio frequency and coaxial cable assemblies - Part 1: Generic
specification - General requirements and test methods
IEC 60966-2-1, Radio frequency and coaxial cable assemblies - Part 2-1: Sectional
specification for flexible coaxial cable assemblies
IEC 60966-2-2, Radio frequency and coaxial cable assemblies - Part 2-2: Blank detail
specification for flexible coaxial cable assemblies
IEC 61169-47, Radio-frequency connectors - Part 47: Sectional specification for radio-
frequency coaxial connectors with clamp coupling, typically for use in 75 Ω cable networks (type
F-Quick)
IEC 61196-1-101, Coaxial communication cables - Part 1-101: Electrical test methods - Test for
conductor DC resistance of cable
IEC 61196-6-5:2020, Coaxial communication cables - Part 6-5: Detail specification for Type A
quad-shield CATV drop cables with screening class A++
IEC 62153-4-7, Metallic cables and other passive components test methods - Part 4-7:
Electromagnetic compatibility (EMC) - Test method for measuring of transfer impedance Z and
T
screening attenuation a or coupling attenuation a of connectors and assemblies - Triaxial
S C
tube in tube method
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminology databases for use in standardization at the following
addresses:
– IEC Electropedia: available at https://www.electropedia.org/
– ISO Online browsing platform: available at https://www.iso.org/obp
4 Detail specification
[1] Prepared by: [2] Document no.: IEC 60966-2-8
IEC TC 46 Issue: Second issue
Date:
[3] Available from: [4] Generic specification: IEC 60966-1
IEC Sectional specification: IEC 60966-2-1
Blank detail specification: IEC 60966-2-2
[5] Additional references:
Outline for coaxial cable assemblies for radio and TV receivers
NOTE For an example diagram, see Figure 1.

Figure 1 – Length definition of cable assemblies
[6] Maximum diameter of connector body < 16,6 mm
[7] Nominal impedance: 75 Ω [8] Frequency range: up to 3 000 MHz
Typical weight: 100 g/m
[9] [10] Climatic category: 40/70/21
+ 50 g
[11] Applicable test group: Ba, Eb, Eh, Ee, Mn
[12]
Connector type Type F (IEC 61169-47), Straight or right angled, male
Cable type IEC 61196-6-5, 75-X
Marking Marking of the assembly shall be applied to the sheath of the cable.

The marking shall consist at least of the IEC assembly type name, screening
class, IEC standard number and manufacturers ID (see Clause A.2).
Taper sleeves On both ends (colour optional)
[13] Type name and variants: See Annex A.

[14] [15] [16] [17]
Inspection values, IEC 60966-1:2019
Value Remarks
ratings or Subclause
characteristics
Electrical
1) With straight connectors:
≥ 23 dB (up to 1 000 MHz)
≥ 20 dB (> 1 000 MHz to 2 000 MHz)
≥ 18 dB (> 2 000 MHz to 3 000 MHz)
2) With straight and right-angled
connector:
Reflection properties
≥ 21,5 dB (up to 1 000 MHz)
8.1
(return loss)
≥ 19 dB (> 1 000 MHz to 2 000 MHz)
≥ 17 dB (> 2 000 MHz to 3 000 MHz)
3) With right-angled connectors:
≥ 20 dB (up to 1 000 MHz)
≥ 18 dB (> 1 000 MHz to 2 000 MHz)
≥ 16 dB (> 2 000 MHz to 3 000 MHz)
1) With straight connectors:
≤ 0,01× aL× +×2 0,10 f
f
2) With straight and right-angled
connector:
≤ 0,01× aL×+ 0,10 f + 0,15 f
f
3) With right-angled connectors:
≤ 0,01× aL× +×2 0,15 f
f
Insertion loss 8.3 Up to 3 000 MHz
where
a is the insertion loss of cable, in
f
dB/100 m, see IEC 61196-6-5:2020,

Annex B;
L is the length, in m;
F is the frequency, in GHz.
Screening effectiveness: Screening class A++:
Transfer impedance IEC 62153-4-7 ≤ 0,9 mΩ/m (5 MHz to 30 MHz)
Screening attenuation IEC 62153-4-7 Screening class A++:

≥ 105 dB (30 MHz to 1 000 MHz)
≥ 95 dB (> 1 000 MHz to 2 000 MHz)
≥ 85 dB (> 2 000 MHz to 3 000 MHz)
[14] [15] [16] [17]
Inspection values, IEC 60966-1:2019 Value Remarks
ratings or Subclause
characteristics
Voltage proof 8.10 1,0 kV AC, 1 min
Test voltage
Insulation resistance 8.11
> 10 MΩ
500 V DC
Inner and outer conductor Inner conductor and outer conductor Test voltage
8.12
continuity shall be continuous ≤ 36 V DC
1) Maximum loop resistance:
≤ 2 × 0,007 5 + R × l
c
where
R is the loop resistance of cable, in
c
Loop resistance IEC 61196-1-101
Ω/m;
L is the length of cable, in m.
2) The maximum DC loop resistance
shall be less than 1 Ω for the
complete length.
Mechanical
1) Inner contact and insulator positions
shall be in accordance with
Force > 45 N
interface dimensions.
2) No visual evidence of the movement
9.1
Duration 1 min
Tensile
of the cable relative to the
Test according to IEC
connector.
60966-1:2019, 8.12
3) Inner conductor and outer
conductor shall be continuous.
500 cycles min.
1) No visual damage in cable
assembly.
9.2
Force 5 N, 20/min
Flexure
2) Screening attenuation shall be
Test according to IEC
≥ 95 dB from 30 MHz to 1 000 MHz
60966-1:2019, 8.9
1) No visual damage in cable
assembly.
20 cycles min.
2) Inner conductor and outer
Test according to IEC
Flexing endurance 9.3
conductor shall be continuous
60966-1:2019, 8.12
3) Screening attenuation shall be
and 8.9
≥ 95 dB from 30 MHz to 1 000 MHz
1) No visual damage in cable
700 N min.
assembly.
Cable assembly crushing 9.4
Test according to IEC
2) Insertion loss shall meet IEC
60966-1:2019, 8.3
60966-1:2019, 8.3.
Recommended grouping of test Recommended severity [25]
Length of
[18] [19] Test [20] [21] [22] [23] [24]
specimen
c d a b
Group IEC 60966-1:2019 Periodicity
IL AQL n c
Subclause
Ba 7.2 Visual inspection Lot by lot 100 %
7.3 Dimensions inspection Lot by lot 100 %
Eh 8.1 Reflection properties Lot by lot 20 % 0
(return loss)
8.3 Insertion loss Lot by lot 20 % 0
Eb 8.10 Voltage proof Lot by lot 20 % 0
8.11 Insulation resistance Lot by lot 20 % 0
8.12 Inner and outer conductor Lot by lot 100 %
continuity
IEC 61196-1-101 Loop resistanc
...
