IEC 60320-2-2:1998

NORME
CEI
INTERNATIONALE
IEC
60320-2-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-08
Connecteurs pour usages domestiques et usages
généraux analogues –
Partie 2-2:
Connecteurs d’interconnexion pour matériels
électriques domestiques et analogues
Appliance couplers for household and similar
general purposes –
Part 2-2:
Interconnection couplers for household
and similar equipment
Numéro de référence
Reference number
CEI / IEC 60 320-2-2:1998

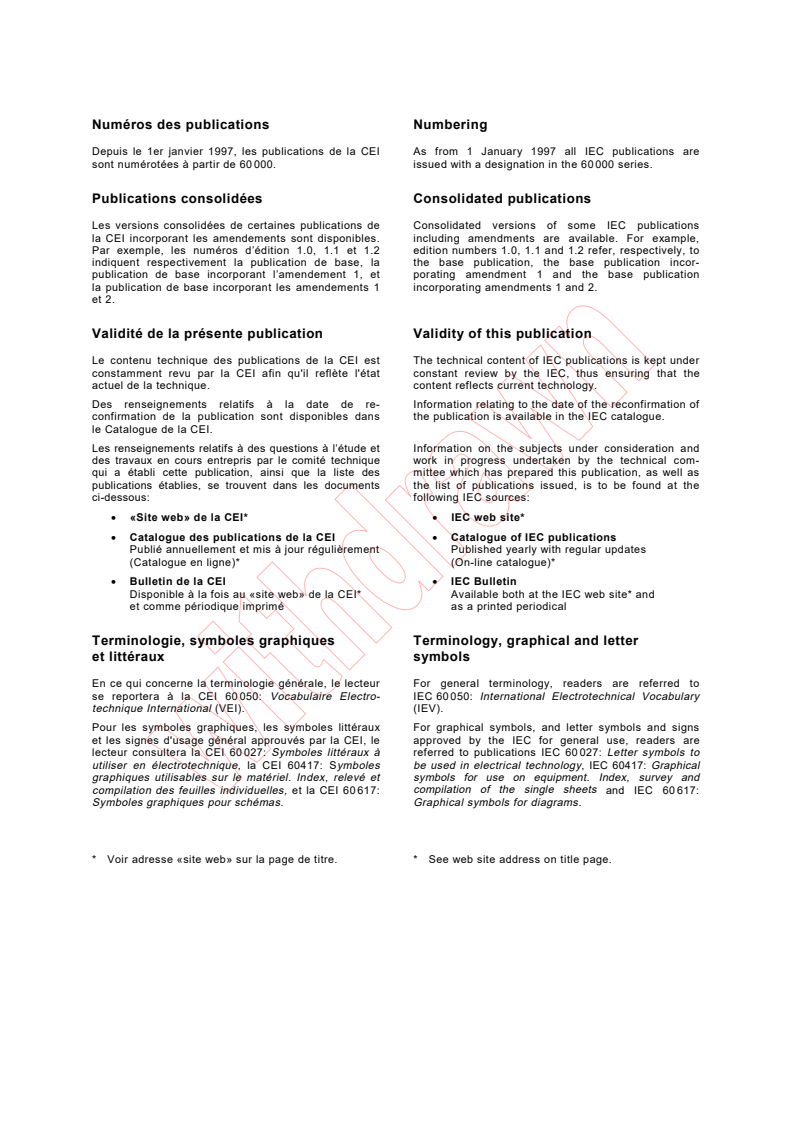

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60 000. issued with a designation in the 60 000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications

la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-

publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication

la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation of
confirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical com-
qui a établi cette publication, ainsi que la liste des mittee which has prepared this publication, as well as
publications établies, se trouvent dans les documents the list of publications issued, is to be found at the
ci-dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60 050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
60320-2-2
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
1998-08
Connecteurs pour usages domestiques et usages
généraux analogues –
Partie 2-2:
Connecteurs d’interconnexion pour matériels
électriques domestiques et analogues
Appliance couplers for household and similar
general purposes –
Part 2-2:
Interconnection couplers for household
and similar equipment
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE W
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

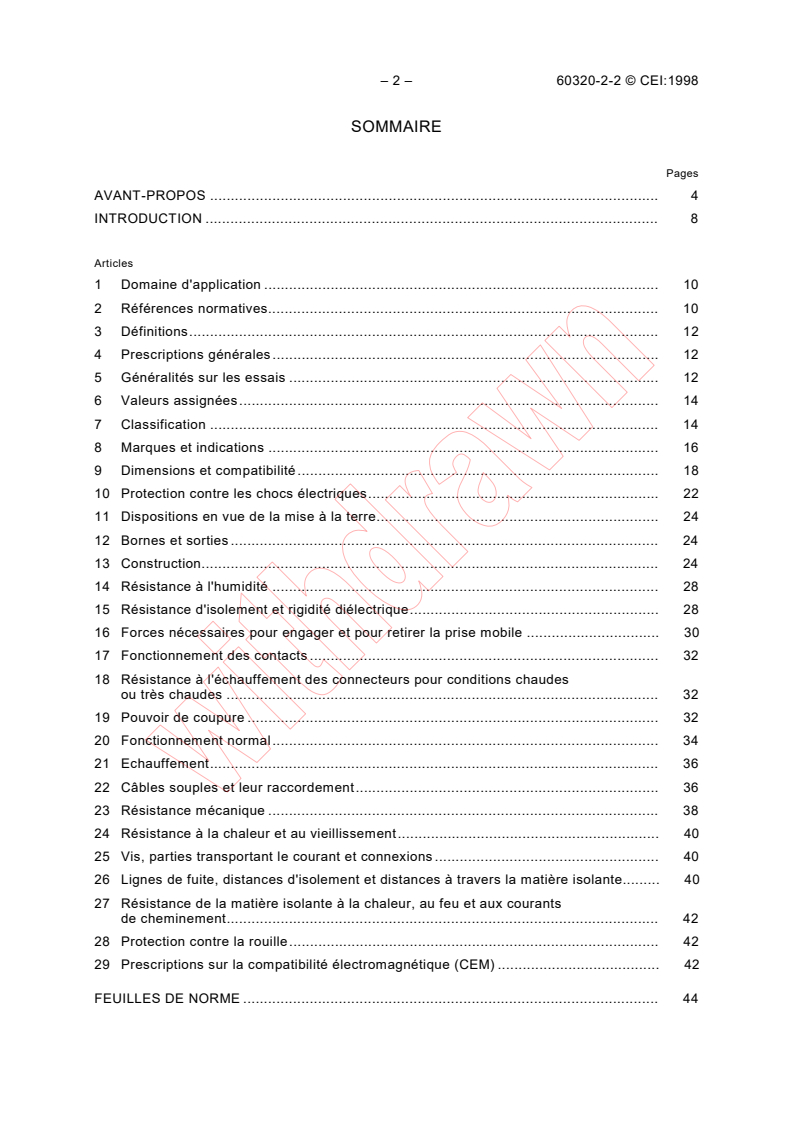

– 2 – 60320-2-2 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4

INTRODUCTION . 8

Articles
1 Domaine d'application. 10

2 Références normatives. 10
3 Définitions. 12
4 Prescriptions générales. 12
5 Généralités sur les essais . 12
6 Valeurs assignées. 14
7 Classification. 14
8 Marques et indications . 16
9 Dimensions et compatibilité. 18
10 Protection contre les chocs électriques. 22
11 Dispositions en vue de la mise à la terre. 24
12 Bornes et sorties . 24
13 Construction. 24
14 Résistance à l'humidité . 28
15 Résistance d'isolement et rigidité diélectrique. 28
16 Forces nécessaires pour engager et pour retirer la prise mobile . 30
17 Fonctionnement des contacts . 32
18 Résistance à l'échauffement des connecteurs pour conditions chaudes
ou très chaudes . 32
19 Pouvoir de coupure . 32
20 Fonctionnement normal. 34
21 Echauffement. 36
22 Câbles souples et leur raccordement. 36

23 Résistance mécanique. 38
24 Résistance à la chaleur et au vieillissement. 40
25 Vis, parties transportant le courant et connexions . 40
26 Lignes de fuite, distances d'isolement et distances à travers la matière isolante. 40
27 Résistance de la matière isolante à la chaleur, au feu et aux courants
de cheminement. 42
28 Protection contre la rouille. 42
29 Prescriptions sur la compatibilité électromagnétique (CEM) . 42
FEUILLES DE NORME . 44

60320-2-2 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5

INTRODUCTION . 9

Clause
1 Scope. 11

2 Normative references. 11

3 Definitions. 13
4 General requirements. 13
5 General notes on tests . 13
6 Standard ratings. 15
7 Classification. 15
8 Marking. 17
9 Dimensions and compatibility . 19
10 Protection against electric shock . 23
11 Provision for earthing . 25
12 Terminals and terminations . 25
13 Construction. 25
14 Moisture resistance. 29
15 Insulation resistance and electric strength . 29
16 Forces necessary to insert and to withdraw the connector. 31
17 Operation of contacts . 33
18 Resistance to heating of appliance couplers for hot conditions or very hot conditions 33
19 Breaking capacity. 33
20 Normal operation. 35
21 Temperature rise. 37
22 Cords and their connection. 37
23 Mechanical strength. 39
24 Resistance to heat and ageing . 41
25 Screws, current-carrying parts and connections . 41
26 Creepage distances, clearances and distances through insulation . 41

27 Resistance of insulating material to heat, fire and tracking. 43
28 Resistance to rusting. 43
29 Electromagnetic compatibility (EMC) requirements . 43
STANDARD SHEETS . 45

– 4 – 60320-2-2 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
CONNECTEURS POUR USAGES DOMESTIQUES

ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-2: Connecteurs d'interconnexion pour matériels électriques

domestiques et analogues
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60320-2-2 a été établie par le sous-comité 23G: Connecteurs, du
comité d'études 23 de la CEI: Petit appareillage.
Cette deuxième édition annule et remplace la première édition parue en 1990, l'amendement 1
(1994) et l'amendement 2 (1997) et constitue une révision mineure.
Le texte de cette norme est issu des documents suivants:

FDIS Rapport de vote
23G/183/FDIS 23G/187/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette norme est destinée à être utilisée conjointement avec la CEI 60320-1: Connecteurs pour
usages domestiques et usages généraux analogues (1994).

60320-2-2 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
APPLIANCE COUPLERS FOR HOUSEHOLD

AND SIMILAR GENERAL PURPOSES –

Part 2-2: Interconnection couplers for household

and similar equipment
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60320-2-2 has been prepared by subcommittee 23G: Appliance
couplers, of IEC technical committee 23: Electrical accessories.
This second edition cancels and replaces the first edition published in 1990, amendment 1
(1994) and amendment 2 (1997), and constitutes a minor revision.
The text of this standard is based on the following documents:

FDIS Report on voting
23G/183/FDIS 23G/187/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This standard is intended to be used in conjunction with IEC 60320-1: Appliance couplers for
household and similar general purposes (1994).

– 6 – 60320-2-2 © CEI:1998
Les articles de cette norme complètent ou modifient les articles correspondants de la
CEI 60320-1. Quand il n'y a pas de paragraphe correspondant dans la présente norme, le

paragraphe de la CEI 60320-1 s'applique sans modification pour autant que cela soit

raisonnable. Lorsque la présente norme spécifie «supplément», «modification» ou «rempla-

cement», la prescription, la modalité d'essai ou le commentaire correspondant de la première

partie doit être adapté en conséquence.

Dans la présente norme, les paragraphes, figures et tableaux complémentaires à ceux de la

première partie sont numérotés à partir de 101.

60320-2-2 © IEC:1998 – 7 –
The clauses of this standard supplement or modify the corresponding clauses of IEC 60320-1.
Where there is no corresponding subclause in this standard, the subclause of IEC 60320-1

applies without modification as far as is reasonable. Where this standard states "addition",

"modification" or "replacement", the relevant requirement, test specification or explanatory

matter in IEC 60320-1 should be adapted accordingly.

In this particular standard, subclauses, figures or tables which are additional to those in Part 1

are numbered starting from 101.

– 8 – 60320-2-2 © CEI:1998
INTRODUCTION
Quand, dans la CEI 60320-1, apparaissent les termes «connecteurs», «prises mobiles»,

«socles de connecteurs», il y a lieu de les remplacer respectivement par «connecteurs

d'interconnexion», «fiches mobiles mâles», «socles femelles de connecteurs».

60320-2-2 © IEC:1998 – 9 –
INTRODUCTION
Where in IEC 60320-1 the words "appliance coupler", "connector" or "appliance inlet" appear,

they should be deleted and replaced by "interconnection coupler", "plug connector" or

"appliance outlet" respectively.

– 10 – 60320-2-2 © CEI:1998
CONNECTEURS POUR USAGES DOMESTIQUES

ET USAGES GÉNÉRAUX ANALOGUES –

Partie 2-2: Connecteurs d'interconnexion pour matériels électriques

domestiques et analogues
1 Domaine d'application
L'article correspondant de la CEI 60320-1 est remplacé par ce qui suit:
La présente norme est applicable aux connecteurs d'interconnexion bipolaires pour courant
alternatif seulement avec ou sans contact de terre, de tension assignée ne dépassant pas
250 V et de courant assigné ne dépassant pas 16 A, pour usages domestiques et équipements
similaires et destinés à l'interconnexion d'une source électrique à un accessoire électrique ou
un équipement alimenté en 50 Hz ou 60 Hz.
Les socles femelles de connecteurs intégrés dans ou faisant partie des appareils d'utilisation ou d'autres matériels
électriques sont compris dans le domaine d'application de la présente norme. Les prescriptions dimensionnelles et
générales de la présente norme s'appliquent à de tels socles, mais certains essais peuvent ne pas être appropriés.
Les prescriptions pour les fiches mobiles mâles s'entendent pour une température des
contacts d'alvéoles des socles correspondants n'excédant pas 65 °C (conditions froides).
Les connecteurs d'interconnexion visés par la présente norme sont prévus pour être utilisés à
une température ambiante ne dépassant pas habituellement 25 °C mais pouvant atteindre
occasionnellement 35 °C.
Les connecteurs d'interconnexion conformes aux feuilles de normes annexées à la présente
norme sont destinés au raccordement de matériels électriques sans protection particulière
contre l'humidité; des prescriptions particulières sont nécessaires pour l'interconnexion
d'autres types de matériels et pour les matériels qui sont exposés en usage normal au
débordement des liquides.
Des constructions spéciales peuvent être exigées pour
– des emplacements présentant des conditions particulières, par exemple à bord des navires, dans des
véhicules, etc.;
– des emplacements à atmosphère dangereuse, présentant par exemple des dangers d'explosion.

2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60320.
Au moment de sa publication, les éditions indiquées étaient en vigueur. Tout document
normatif est sujet à révision et les parties prenantes aux accords fondés sur la présente partie
de la CEI 60320 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO
possèdent le registre des Normes internationales en vigueur.
CEI 60083:1997, Prises de courant pour usages domestiques et analogues, normalisées par
les pays membres de la CEI
CEI 60320-1:1994, Connecteurs pour usages domestiques et usages généraux analogues –
Partie 1: Prescriptions générales

60320-2-2 © IEC:1998 – 11 –
APPLIANCE COUPLERS FOR HOUSEHOLD

AND SIMILAR GENERAL PURPOSES –

Part 2-2: Interconnection couplers for household

and similar equipment
1 Scope
This clause of IEC 60320-1 is replaced as follows:
This standard is applicable to two-pole interconnection couplers for a.c. only, with and without
earthing contact, with a rated voltage not exceeding 250 V and a rated current not exceeding
16 A, for household and similar appliances and equipment and intended for the interconnection
of the electrical supply to electrical appliances or equipment for 50 Hz or 60 Hz supply.
Appliance outlets integrated in or incorporated in appliances or other equipment are within the scope of this
standard. The dimensional and general requirements of this standard apply to such outlets, but certain tests may
not be relevant.
The requirements for plug connectors are based on the assumption that the temperature of
the socket contacts of the corresponding appliance outlets does not exceed 65 °C (cold
conditions).
Interconnection couplers complying with this standard are suitable for use at ambient
temperatures not normally exceeding 25 °C, but occasionally reaching 35 °C.
Interconnection couplers complying with the standard sheets in this standard are intended for
the interconnection of appliances or equipment having no special protection against moisture;
for the interconnection of other appliances or equipment and of an appliance or equipment
which is subject to spillage of liquid in normal use, additional requirements are necessary.
Special constructions may be required
– in locations where special conditions prevail as, for example, in ships, vehicles and the like;
– in hazardous locations, for example, where explosions are liable to occur.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60320. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60320 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60083:1997, Plugs and socket-outlets for domestic and similar general use standardized in
member countries of IEC
IEC 60320-1:1994, Appliance couplers for household and similar general purposes – Part 1:
General requirements
– 12 – 60320-2-2 © CEI:1998
CEI 60536:1976, Classification des matériels électriques et électroniques en ce qui concerne la
protection contre les chocs électriques

CEI 60906 (toutes les parties), Système CEI de prises de courant pour usages domestiques et
analogues
ISO 1101,— Spécification géométrique des produits – Tolérancement géométrique –
1)
Généralités, définitions, symboles, indications sur les dessins

3 Définitions
L'article correspondant de la CEI 60320-1 s'applique avec les suppléments suivants:
Définitions complémentaires:
3.101 Un connecteur d'interconnexion est un ensemble permettant la connexion et la
déconnexion, à volonté, d'un appareil d'utilisation ou un matériel électrique à un câble souple
alimentant un autre appareil d'utilisation ou un matériel électrique.
Il se compose de deux parties:
– une qui est la partie faisant corps avec le câble souple d'alimentation,
fiche mobile mâle
ou destinée à y être reliée;
– un socle femelle de connecteur qui est la partie incorporée ou montée dans le matériel
électrique ou destinée à y être fixée et à partir duquel l'alimentation est obtenue.
NOTE – Un socle femelle de connecteur incorporé dans un matériel électrique est un socle dont l'enveloppe et le
fond sont constitués par l'enveloppe du matériel électrique. Un socle femelle de connecteur monté dans un matériel
électrique est un socle séparé encastré dans ou fixé sur le matériel électrique.
3.3 Remplacement
Le terme «appareil» est employé comme terme général pour englober les fiches mobiles mâles
et/ou les socles femelles de connecteurs.
4 Prescriptions générales
L'article correspondant de la CEI 60320-1 est remplacé par ce qui suit.

Les connecteurs d'interconnexion doivent être prévus et construits de façon qu'en usage
normal leur fonctionnement soit sûr et que l'usager ou l'entourage ne puissent pas être mis en
danger.
Le contrôle s'effectue en général en exécutant la totalité des essais prescrits.
5 Généralités sur les essais
L'article correspondant de la CEI 60320-1 s'applique avec les modifications suivantes:
___________
1)
A publier.
60320-2-2 © IEC:1998 – 13 –
IEC 60536:1976, Classification of electrical and electronic equipment with regard to protection
against electric shock
IEC 60906 (all parts), IEC system of plugs and socket-outlets for household and similar
purposes
ISO 1101,— Geometrical Product Specifications (GPS) – Geometrical tolerancing –
1)
Generalities, definitions, symbols, indication on drawings

3 Definitions
This clause of IEC 60320-1 applies with the following additions:
Additional definitions:
3.101 An interconnection coupler is a means enabling the connection and disconnection at
will of an appliance or equipment to a cord leading to another appliance or equipment.
It consists of two parts:
–a plug connector, which is the part integral with, or intended to be attached to, the cord;
– an appliance outlet, which is the part integrated or incorporated in the appliance or
equipment or intended to be fixed to it, and from which the supply is obtained.
NOTE – An appliance outlet integrated in an appliance or equipment is an appliance outlet (the shroud and bottom
of) which is formed by the housing of the appliance or equipment. An appliance outlet incorporated in an appliance
or equipment is a separate appliance outlet built in or fixed to an appliance or equipment.
3.3 Replacement:
The term "accessory" is used as a general term covering plug connectors and/or appliance
outlets.
4 General requirements
This clause of IEC 60320-1 is replaced as follows.
Interconnection couplers shall be so designed and constructed that in normal use their
performance is reliable and without danger to the user or surroundings.

In general, compliance is checked by carrying out all the tests specified.
5 General notes on tests
This clause of IEC 60320-1 applies amended as follows:
___________
1)
To be published.
– 14 – 60320-2-2 © CEI:1998
5.4 Remplacement:
Sauf spécification contraire, les fiches mobiles mâles ou les socles femelles de connecteurs

sont essayés conjointement avec un socle femelle de connecteur ou une fiche mobile mâle

appropriés, conformes à la présente norme.

5.5 Remplacement:
Dans le cas des socles femelles de connecteurs, six échantillons sont nécessaires, dont trois

soumis aux essais prescrits, à l'exception de ceux des articles 14, 15, 16, 19, 20 et 21; les

trois autres échantillons sont soumis aux essais des articles 14, 15, 16, 19, 20 et 21 (y compris

l'essai recommencé de 16.2).
Dans le cas des fiches mobiles mâles, neuf échantillons sont nécessaires, dont trois sont
soumis aux essais prescrits, à l'exception de ceux des articles 14, 15 et 17 et des paragraphes
22.4 et 24.2; trois autres échantillons sont soumis aux essais des articles 14, 15 et 17; les trois
autres échantillons sont soumis à l'essai de 22.4.
Dans le cas des fiches mobiles mâles en caoutchouc ou en matière analogue, deux
échantillons supplémentaires sont soumis à l'essai de 24.2.1.
Dans le cas de fiches mobiles mâles en polychlorure de vinyle (PVC) ou en matière analogue,
deux échantillons supplémentaires sont soumis à l'essai de 24.2.3.
En conséquence, pour les fiches mobiles mâles, le nombre total d'échantillons est:
Fiche mobile mâle Nombre d'échantillons
construite en
Matière isolante rigide 9
PVC, caoutchouc ou 11
matière analogue
6 Valeurs assignées
L'article correspondant de la CEI 60320-1 s'applique avec la modification suivante:
6.2 Remplacement:
Les valeurs normales de courant assigné sont 2,5 A, 10 A et 16 A comme spécifié en 9.1 de la
présente norme.
7 Classification
L'article correspondant de la CEI 60320-1 s'applique avec les modifications suivantes:
Remplacement:
7.1 Les connecteurs d'interconnexion sont classés d'après la classe de matériel électrique
auquel ils sont raccordés:
– connecteurs d'interconnexion pour matériels de la classe I;
– connecteurs d'interconnexion pour matériels de la classe II.
NOTE – Pour la description des classes, voir la CEI 60536.

60320-2-2 © IEC:1998 – 15 –
5.4 Replacement:
Unless otherwise specified, plug connectors and appliance outlets are tested in conjunction
with an appropriate appliance outlet or plug connector complying with this standard.

5.5 Replacement:
For appliance outlets, six specimens are required, three of which are subjected to the tests

specified with the exception of those of clauses 14, 15, 16, 19, 20 and 21; the other three

specimens are subjected to the tests of clauses 14, 15, 16, 19, 20 and 21 (including the
repetition of the test of 16.2).
For plug connectors, nine specimens are required, three of which are subjected to the tests
specified with the exception of those of clauses 14, 15 and 17 and subclauses 22.4 and 24.2;
three other specimens are subjected to the tests of clauses 14, 15 and 17; the other three
specimens are subjected to the test of 22.4.
For plug connectors of rubber or similar material, two additional specimens are required which
are subjected to the test of 24.2.1.
For plug connectors of polyvinyl chloride (PVC) or similar material, two additional specimens
are subjected to the test of 24.2.3.
Accordingly, for plug connectors the total number of specimens is:
Plug connector made of Number of specimens
Rigid insulating material 9
PVC, rubber or similar 11
material
6 Standard ratings
This clause of IEC 60320-1 applies amended as follows:
6.2 Replacement:
Standard rated currents are 2,5 A, 10 A and 16 A as specified in 9.1 of this standard.

7 Classification
This clause of IEC 60320-1 applies amended as follows:
Replacement:
7.1 Interconnection couplers are classified according to the type of appliance or equipment to
be connected:
– interconnection couplers for class I equipment;
– interconnection couplers for class II equipment.
NOTE – For a description of the classes, see IEC 60536.

– 16 – 60320-2-2 © CEI:1998
7.2 Les fiches de connecteurs sont en outre classées d'après le mode de raccordement du
câble en
– fiches mobiles mâles démontables;

– fiches mobiles mâles non démontables.

8 Marques et indications
L'article correspondant de la CEI 60320-1 s'applique avec les modifications suivantes:

8.1 Remplacement:
Les fiches mobiles mâles doivent porter les indications suivantes:
– le courant assigné en ampères;
– la tension assignée en volts;
– le symbole pour la nature du courant;
– le nom, la marque commerciale ou une marque d'identification du fabricant ou du vendeur
responsable;
– la référence du type.
NOTE – La référence du type peut être un numéro de catalogue.
8.2 Remplacement:
Les socles femelles de connecteurs autres que ceux intégrés aux matériels électriques doivent
être marqués
– du nom du fabricant, de la marque commerciale ou d'une marque d'identification du
fabricant ou du vendeur responsable, et
– de la référence du type, cette dernière n'étant pas visible après le montage correct du socle
femelle de connecteur ou quand une fiche mobile mâle est engagée.
NOTE – La référence du type peut être un numéro de catalogue.
8.3 Remplacement:
Les fiches mobiles mâles et socles femelles de connecteurs pour matériels de la classe II ne
doivent pas porter le symbole pour la classe II.

8.5 Remplacement:
Les marques et indications prévues en 8.1 doivent pouvoir être distinguées facilement lorsque
la fiche mobile mâle est câblée prête à l'usage.
NOTE – Le terme «prête à l'usage» n'implique pas que la fiche mobile mâle soit engagée dans un socle femelle de
connecteur.
8.6 Remplacement:
Pour les fiches mobiles mâles non réversibles, les positions des contacts sont établies pour
une fiche vue de face, et leur position doit être comme suit:
contact de terre: en haut au centre;
contact de phase: en bas à gauche;
contact de neutre: en bas à droite.

60320-2-2 © IEC:1998 – 17 –
7.2 Plug connectors are, moreover, classified according to the method of connecting the
cord:
– rewirable plug connectors;
– non-rewirable plug connectors.

8 Marking
This clause of IEC 60320-1 applies amended as follows:

8.1 Replacement:
Plug connectors shall be marked with:
– rated current in amperes;
– rated voltage in volts;
– symbol for nature of supply;
– name, trade mark or identification mark of the manufacturer or of the responsible vendor;
– type reference.
NOTE – The type reference may be a catalogue number.
8.2 Replacement:
Appliance outlets other than those integrated in an appliance or equipment shall be marked
with
– the name, trade mark or identification mark of the manufacturer or of the responsible
vendor, and
– a type reference, the latter being not visible after the appliance outlet is correctly mounted
or when a plug connector is in engagement.
NOTE – The type reference may be a catalogue number.
8.3 Replacement:
Plug connectors and appliance outlets for class II equipment shall not be marked with the
symbol for class II construction.

8.5 Replacement:
The marking specified in 8.1 shall be easily discernible when the plug connector is wired ready
for use.
NOTE – The term "ready for use" does not imply that the plug connector is in engagement with an appliance outlet.
8.6 Replacement:
In non-reversible plug connectors, the contact positions shall be established by looking at the
engagement face of the plug connectors and their disposition shall be as follows:
earthing contact: upper central position;
line contact: lower left-hand position;
neutral contact: lower right-hand position.

– 18 – 60320-2-2 © CEI:1998
Dans les fiches mobiles mâles démontables et non réversibles, les bornes doivent être
marquées comme suit:
borne de terre: symbole     ;

borne de neutre: lettre N.
Pour les fiches mobiles mâles non démontables et non réversibles, il n'est pas nécessaire de

marquer les contacts, mais les âmes doivent être connectées selon les prescriptions de 22.1.

Pour des socles femelles de connecteurs autres que ceux intégrés ou montés dans des

matériels électriques et destinés à être utilisés avec des fiches mobiles mâles répondant aux
prescriptions du présent paragraphe, les bornes doivent être marquées conformément aux
règles ci-dessus.
Le symbole ou les lettres ne doivent pas être placés sur des vis, des rondelles amovibles ou
d'autres parties amovibles.
NOTE – Les prescriptions concernant le marquage des bornes et des raccordements de conducteurs ont été
introduites pour être alignées avec les prescriptions correspondantes des connecteurs pour usages domestiques,
qui étaient introduites pour prendre en compte l'alimentation polarisée qui est requise dans certains pays et
l'introduction du système CEI de prises de courant (voir la CEI 60906).
9 Dimensions et compatibilité
L'article correspondant de la CEI 60320-1 s'applique avec les modifications suivantes:
Remplacement:
9.1 Les connecteurs d'interconnexion doivent être conformes aux feuilles de norme
appropriées suivantes, sauf dans les cas prévus en 9.6:
Connecteur d'interconnexion 2,5 A 250 V pour matériels de la classe I:
– fiche mobile mâle . . Feuille A
– socle femelle de connecteur . Feuille B
Connecteur d'interconnexion 2,5 A 250 V pour matériels de la classe II:
– fiche mobile mâle . Feuille C
– socle femelle de connecteur . Feuille D
Connecteur d'interconnexion 10 A 250 V pour matériels de la classe I:
– fiche mobile mâle . Feuille E

– socle femelle de connecteur . Feuille F
Connecteur d'interconnexion 10 A 250 V pour matériels de la classe II:
– fiche mobile mâle . Feuille G
– socle femelle de connecteur . Feuille H
Connecteur d'interconnexion 16 A 250 V pour matériels de classe I:
– fiche mobile mâle. Feuille I
– socle femelle de connecteur. Feuille J
Connecteur d'interconnexion 16 A 250 V pour matériels de la classe II:
– fiche mobile mâle. Feuille K
– socle femelle de connecteur. Feuille L

60320-2-2 © IEC:1998 – 19 –
In rewirable, non-reversible plug connectors, terminals shall be indicated as follows:

earthing terminal: the symbol     ;

neutral terminal: the letter N.

In non-rewirable, non-reversible plug connectors, no marking of contacts is necessary, but

cores shall be connected as specified in 22.1.

Appliance outlets other than those integrated or incorporated in an appliance or equipment, for

use with plug connectors according to this subclause, shall have terminal markings to

correspond with this subclause.
The marking symbol or letters shall not be placed on screws, removable washers or other
removable parts.
NOTE – The requirement concerning the marking of terminals and the connection of conductors has been
introduced to align with the corresponding requirement for appliance couplers, which was introduced to take
account of those countries which require a polarized supply system and the introduction of the IEC plug and socket-
outlet system (see IEC 60906).
9 Dimensions and compatibility
This clause of IEC 60320-1 applies amended as follows:
Replacement:
9.1 Interconnection couplers shall comply with the appropriate standard sheets as specified
below, except as permitted by 9.6:
2,5 A 250 V interconnection coupler for class I equipment:
– plug connector . Sheet A
– appliance outlet . Sheet B
2,5 A 250 V interconnection coupler for class II equipment:
– plug connector . Sheet C
– appliance outlet . Sheet D
10 A 250 V interconnection coupler for class I equipment:

– plug connector . Sheet E
– appliance outlet .
...
