IEC 60519-10:2005

NORME CEI
INTERNATIONALE
IEC
60519-10
INTERNATIONAL
Première édition
STANDARD
First edition
2005-07
Sécurité dans les installations
électrothermiques –
Partie 10:
Règles particulières pour les systèmes
de chauffage par traçage à résistance électrique
pour applications industrielles et commerciales

Safety in electroheat installations –
Part 10:
Particular requirements for electrical resistance
trace heating systems for industrial and
commercial applications
Numéro de référence
Reference number
CEI/IEC 60519-10:2005
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60519-10
INTERNATIONAL
Première édition
STANDARD
First edition
2005-07
Sécurité dans les installations
électrothermiques –
Partie 10:
Règles particulières pour les systèmes
de chauffage par traçage à résistance électrique
pour applications industrielles et commerciales

Safety in electroheat installations –
Part 10:
Particular requirements for electrical resistance
trace heating systems for industrial and
commercial applications
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
P
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

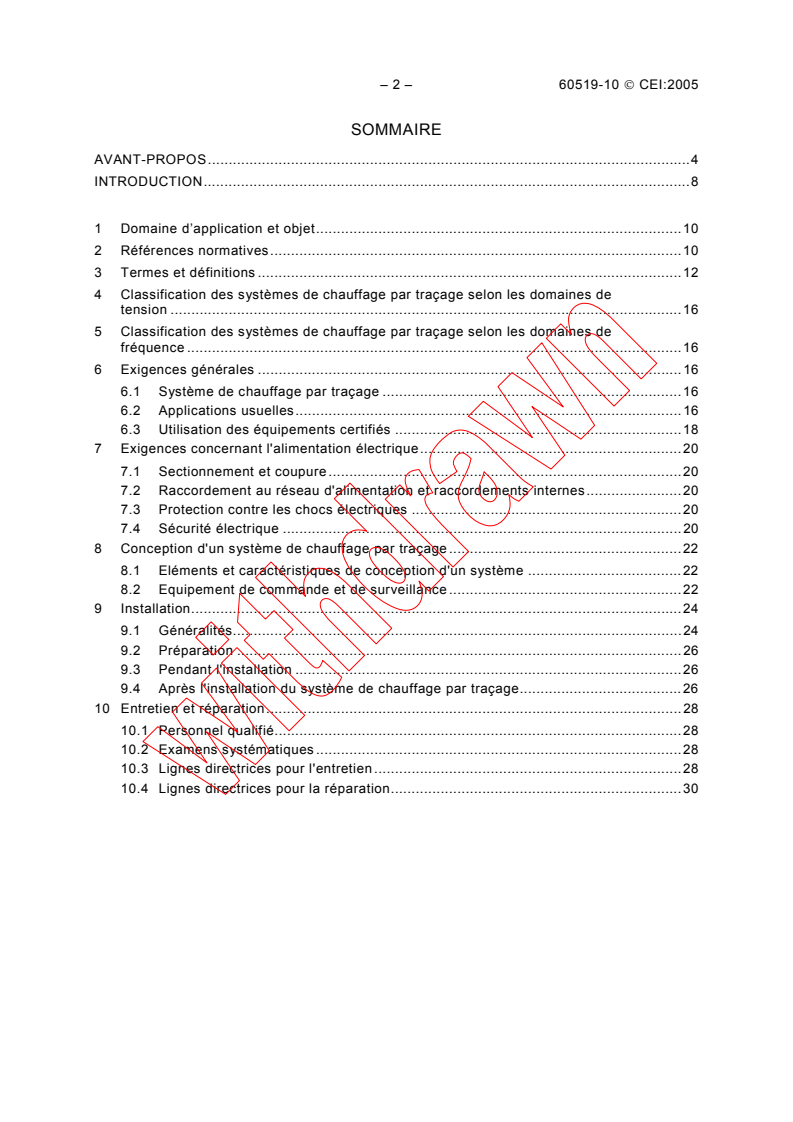

– 2 – 60519-10  CEI:2005
SOMMAIRE
AVANT-PROPOS.4
INTRODUCTION.8

1 Domaine d’application et objet.10
2 Références normatives.10
3 Termes et définitions .12
4 Classification des systèmes de chauffage par traçage selon les domaines de
tension .16
5 Classification des systèmes de chauffage par traçage selon les domaines de
fréquence .16
6 Exigences générales .16
6.1 Système de chauffage par traçage .16
6.2 Applications usuelles.16
6.3 Utilisation des équipements certifiés .18
7 Exigences concernant l'alimentation électrique.20
7.1 Sectionnement et coupure.20
7.2 Raccordement au réseau d'alimentation et raccordements internes.20
7.3 Protection contre les chocs électriques .20
7.4 Sécurité électrique .20
8 Conception d'un système de chauffage par traçage.22
8.1 Eléments et caractéristiques de conception d'un système .22
8.2 Equipement de commande et de surveillance .22
9 Installation.24
9.1 Généralités.24
9.2 Préparation .26
9.3 Pendant l'installation .26
9.4 Après l'installation du système de chauffage par traçage.26
10 Entretien et réparation.28
10.1 Personnel qualifié.28
10.2 Examens systématiques .28
10.3 Lignes directrices pour l'entretien .28
10.4 Lignes directrices pour la réparation.30

60519-10  IEC:2005 – 3 –
CONTENTS
FOREWORD.5
INTRODUCTION.9

1 Scope and object.11
2 Normative references .11
3 Terms and definitions .13
4 Classification of trace heaters according to voltage bands.17
5 Classification of trace heaters according to frequency bands.17
6 General requirements .17
6.1 Trace heating system .17
6.2 Typical applications.17
6.3 Use of certified equipment.19
7 Electrical supply requirements.21
7.1 Isolation and switching .21
7.2 Connection to the supply network and internal connections .21
7.3 Protection against electric shock .21
7.4 Electrical safety.21
8 Trace heating system design .23
8.1 System design components and characteristics.23
8.2 Control and monitoring equipment .23
9 Installation.25
9.1 General .25
9.2 Preparation .27
9.3 During installation .27
9.4 After trace heater installation.27
10 Maintenance and repair .29
10.1 Qualified individuals .29
10.2 Systematic inspections .29
10.3 Maintenance guidelines.29
10.4 Repair guidelines .31

– 4 – 60519-10  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
SÉCURITÉ DANS LES INSTALLATIONS ÉLECTROTHERMIQUES –

Partie 10: Règles particulières pour les systèmes
de chauffage par traçage à résistance électrique
pour applications industrielles et commerciales

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60519-10 a été établie par le comité d’études 27 de la CEI:
Chauffage électrique industriel.
La présente partie de la CEI 60519 doit être utilisée conjointement avec la troisième édition
de la CEI 60519-1.
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
27/468/FDIS 27/487/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.

60519-10  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SAFETY IN ELECTROHEAT INSTALLATIONS –

Part 10: Particular requirements for electrical resistance trace heating
systems for industrial and commercial applications

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60519-10 has been prepared by IEC technical committee 27:
Industrial electroheating equipment.
This part of IEC 60519 shall be used in conjunction with the third edition of IEC 60519-1.
The text of this standard is based on the following documents:
FDIS Report on voting
27/468/FDIS 27/487/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 6 – 60519-10  CEI:2005
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La CEI 60519 comprend les parties suivantes, présentées sous le titre général Sécurité dans
les installations électrothermiques:
Partie 1: Exigences générales
Partie 2: Règles particulières pour les installations de chauffage par résistance
Partie 3: Règles particulières pour les installations de chauffage par induction et par
conduction et pour les installations de fusion par induction
Partie 4: Règles particulières pour les installations des fours à arc
Partie 5: Spécifications pour la sécurité dans les installations au plasma
Partie 6: Spécifications pour les installations de chauffage industriel à hyperfréquences
Partie 7: Règles particulières pour les installations comportant des canons à électrons
Partie 8: Règles particulières pour fours de refusion sous laitier électroconducteur
Partie 9: Règles particulières pour les installations de chauffage diélectrique à haute
fréquence
Partie 10: Règles particulières pour les systèmes de chauffage par traçage à résistance
électrique pour applications industrielles et commerciales
Partie 11: Règles particulières pour les installations pour brassage, transport ou coulée
électromagnétique de métaux liquides
Partie 21: Règles particulières pour les installations de chauffage par résistance –
Installations électrothermiques de fusion de verre
NOTE Si nécessaire, des parties complémentaires couvrant un équipement électrothermique industriel particulier
peuvent être considérées.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60519-10  IEC:2005 – 7 –
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
IEC 60519 consists of the following parts, under the general title Safety in electroheat
installations:
Part 1: General requirements
Part 2: Particular requirements for resistance heating equipment
Part 3: Particular requirements for induction and conduction heating and induction
melting installations
Part 4: Particular requirements for arc furnace installations
Part 5: Specifications for safety in plasma installations
Part 6: Specifications for safety in industrial microwave heating equipment
Part 7: Particular requirements for installations with electron guns
Part 8: Particular requirements for electroslag remelting furnaces
Part 9: Particular requirements for high-frequency dielectric heating installations
Part 10: Particular requirements for electrical resistance trace heating systems for
industrial and commercial applications
Part 11: Particular requirements for installations for electromagnetic stirring, transport or
pouring of metal liquids
Part 21: Particular requirements for resistance heating equipment – Heating and melting
glass equipment
NOTE If necessary, additional parts covering particular industrial electroheat equipment may be considered.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60519-10  CEI:2005
INTRODUCTION
La présente partie de la CEI 60519 donne les exigences de sécurité pour les systèmes de
chauffage par traçage à résistance électrique utilisés dans les applications industrielles et
commerciales pour le chauffage des tuyauteries, des réservoirs, des toits, des dalles de béton
et d'autres applications similaires.
Le but de la présente norme est que, en accord avec la norme, les systèmes de chauffage par
traçage électrique doivent fonctionner en sécurité dans leurs conditions normales d'utilisation
définies, en:
a) employant des systèmes de chauffage de fabrication appropriée et satisfaisant aux
critères d'essai détaillés dans un document séparé en cours d'étude (future CEI 62395-1);
b) fonctionnant à des températures sûres lorsqu'ils conçus, installés et entretenus selon un
document séparé en cours d'étude (future CEI 62395-2);
c) disposant au moins de niveaux minimaux de surintensité, d'une protection contre les
défauts à la terre et d’une tresse métallique conductrice électriquement, d’une gaine ou de
tout autre matériau conducteur électriquement, régulièrement distribué, comme spécifié
dans ces documents.
NOTE Projets en cours d'étude par le CE 27/GT 17:
− CEI 62395-1, Systèmes de chauffage par traçage à résistance électrique pour applications industrielles et
commerciales – Partie 1: Exigences générales et d'essai
− CEI/TS 62395-2, Systèmes de chauffage par traçage à résistance électrique pour applications industrielles et
commerciales – Partie 2: Guide d'application pour la conception, l'installation et l'entretien

60519-10  IEC:2005 – 9 –
INTRODUCTION
This part of IEC 60519 provides safety requirements for electrical resistance trace heating
systems used in industrial and commercial applications for piping, vessels, roofs, concrete
slab heating and other similar applications.
It is the objective of this standard that, when in accordance with the standard, electrical trace
heating systems shall operate safely under their normal defined conditions of use, by
a) employing heaters of the appropriate construction and meeting the test criteria detailed in
a separate document that is under consideration (future IEC 62395-1);
b) operating at safe temperatures when designed, installed, and maintained in accordance
with a separate document that is under consideration (future IEC 62395-2);
c) having at least the minimum levels of overcurrent and ground-fault protection, and an
evenly distributed electrically conductive metallic braid, sheath or other equivalent
electrically conductive material, as specified in these documents.
NOTE Projects under consideration by TC 27/WG 17:
− IEC 62395-1, Electrical resistance trace heating systems for industrial and commercial applications – Part 1:
General and testing requirements
− IEC/TS 62395-2, Electrical resistance trace heating systems for industrial and commercial applications –
Part 2: Recommendations for system design, installation and maintenance

– 10 – 60519-10  CEI:2005
SÉCURITÉ DANS LES INSTALLATIONS ÉLECTROTHERMIQUES –

Partie 10: Règles particulières pour les systèmes
de chauffage par traçage à résistance électrique
pour applications industrielles et commerciales

1 Domaine d’application et objet
La présente partie de la CEI 60519 donne les exigences de sécurité pour les systèmes de
chauffage par traçage à résistance électrique utilisés dans les applications industrielles et
commerciales.
La présente norme traite des systèmes de chauffage par traçage pouvant comprendre soit
des unités fabriquées en usine soit des unités assemblées sur site et qui peuvent être des
câbles chauffants en série, des câbles chauffants en parallèle, des rampes chauffantes ou
des panneaux chauffants assemblés et/ou achevés selon les instructions du fabricant pour
être raccordés à des tensions d'alimentation jusque et y compris 450 V / 750 V.
NOTE Ce domaine de tensions est moins large que celui prévu dans la CEI 60519-1. Des tensions plus élevées
sont à l'étude.
Les applications usuelles comprennent mais ne se limitent pas à:
• la protection des tuyaux, des cuves et réservoirs contre le gel, y compris les dispositifs
fonctionnant à l'eau contre incendie;
• le maintien des températures prescrites pour les matériels, y compris les tuyaux, cuves et
réservoirs;
• le stockage thermique dans le sol;
• le maintien de la température de l'eau chaude;
• la fonte de la neige sur les surfaces;
• le dégivrage des toits et gouttières.
Ces applications ne comprennent pas et ne donnent rien concernant les applications en
atmosphères explosives.
La présente norme ne couvre pas le chauffage par induction, impédance ou effet de peau.
NOTE Les exigences particulières et les critères d'essai des systèmes de chauffage par traçage à résistance
électrique ainsi que les exigences de conception, d'installation et d'entretien seront détaillées dans des documents
séparés qui sont à l'étude (voir Introduction).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050-841, Vocabulaire Electrotechnique International (VEI) – Partie 841: Électrothermie
industrielle
CEI 60364-1, Installations électriques des bâtiments – Partie 1: Principes fondamentaux,
détermination des caractéristiques générales, définitions

60519-10  IEC:2005 – 11 –
SAFETY IN ELECTROHEAT INSTALLATIONS –

Part 10: Particular requirements for electrical resistance trace heating
systems for industrial and commercial applications

1 Scope and object
This part of IEC 60519 deals with safety requirements for electrical resistance trace heating
systems in industrial and commercial applications.
This standard pertains to trace heating systems that may comprise either factory fabricated or
field (work-site) assembled units, and which may be series heater cables, parallel heater
cables, heater pads or heater panels that have been assembled and/or terminated in
accordance with manufacturer’s instructions for connection to voltage supplies up to and
including 450 V / 750 V.
NOTE This is less than the voltage range of IEC 60519-1. Higher voltages are under consideration.
Typical applications include but are not limited to
• the freeze protection of pipes, tanks and vessels, including fire water systems;
• maintaining required temperatures of equipment, including pipes, tanks and vessels;
• earth thermal storage;
• hot water temperature maintenance;
• snow melting of surfaces;
• de-icing of roofs and gutters.
These applications do not include or provide for any applications in potentially explosive
atmospheres.
This standard does not cover induction, impedance or skin effect heating.
NOTE Specific requirements and test criteria for electrical resistance trace heating systems and design,
installation, and maintenance requirements for these systems will be detailed in separate documents that are under
consideration (see Introduction).
2 Normative references
The following referenced documents are indispensable for the application of this document.
For dated references, only the edition cited applies. For undated references, the latest edition
of the referenced document (including any amendments) applies.
IEC 60050-841, International Electrotechnical Vocabulary (IEV) – Part 841: Industrial electro-
heat
IEC 60364-1, Electrical installations of buildings – Part 1: Fundamental principles, assess-
ment of general characteristics, definitions

– 12 – 60519-10  CEI:2005
CEI 60364-5-51, Installations électriques des bâtiments – Partie 5-51: Choix et mise en
œuvre des matériels électriques – Règles communes
CEI 60446, Principes fondamentaux et de sécurité pour les interfaces homme-machines, le
marquage et l'identification – Identification des conducteurs par des couleurs ou par des
repères numériques
CEI 60519-1:2003, Sécurité dans les installations électrothermiques – Partie 1: Exigences
générales
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions donnés dans la
CEI 60050-841, la CEI 60519-1 et ceux qui suivent s’appliquent.
3.1
température ambiante
température moyenne de l'air ou du milieu au voisinage du matériel
[VEI 826-10-03]
NOTE Si les systèmes de chauffage par traçage sont enfermés dans une isolation thermique, la température
ambiante est la température extérieure à une telle isolation thermique.
3.2
circuit terminal
portion de l'installation électrique entre le dispositif de protection contre les surintensités
protégeant le circuit et le ou les systèmes de chauffage par traçage
3.3 connexions (raccordements)
3.3.1
terminaison finale
terminaison pouvant produire de la chaleur, appliquée à un système de chauffage par traçage
à l'extrémité opposée à celle de l'alimentation
3.3.2
composant intégré
raccordement ou terminaison électrique fabriqué en usine ou assemblé sur site, tels que les
terminaisons thermorétractables, les embouts d'étanchéité moulés ou les jonctions moulées,
adaptés à la forme générale du système de chauffage par traçage et exposés aux mêmes
conditions d'environnement que le système de chauffage par traçage
3.4
unité ou ensemble fabriqué en usine
câble, ruban ou appareil de chauffage par traçage, y compris les terminaisons et raccorde-
ments nécessaires, assemblé par le fabricant
3.5
unité ou ensemble assemblé sur site
système de chauffage par traçage délivré en gros avec les composants terminaux à
assembler sur le chantier
3.6
perte thermique
flux d'énergie émanant d'un tuyau, d'une cuve ou d'un équipement et se dissipant dans son
environnement
———————
CEI 60050-826:2004, Vocabulaire Electrotechnique International (VEI) – Partie 826: Installations électriques

60519-10  IEC:2005 – 13 –
IEC 60364-5-51, Electrical installations of buildings – Part 5-51: Selection and erection of
electrical equipment – Common rules
IEC 60446, Basic and safety principles for man-machine interface, marking and identification
– Identification of conductors by colours or numerals
IEC 60519-1:2003, Safety in electroheat installations – Part 1: General requirements
3 Terms and definitions
For the purposes of this document, the terms and definitions given in IEC 60050-841,
IEC 60519-1 and the following apply.
3.1
ambient temperature
average temperature of air or another medium in the vicinity of the equipment
[IEV 826-10-03]
NOTE Where electrical trace heaters are enclosed in thermal insulation, the ambient temperature is the
temperature exterior to such thermal insulation.
3.2
branch circuit
that portion of the wiring installation between the overcurrent device protecting the circuit and
the trace heater(s)
3.3 connections (terminations)
3.3.1
end termination
termination, which may be heat producing, applied to a trace heater at the end opposite that
where the power is supplied
3.3.2
integral components
factory fabricated or field assembled electrical terminations and connections, such as heat
shrink terminations, moulded end seals or splices, which conform to the general shape of the
trace heater and are exposed to the same environments as the trace heater
3.4
factory fabricated unit or set
trace heater cable, tape or device, including the necessary terminations and connections,
assembled by the manufacturer
3.5
field assembled unit or set
trace heaters supplied in bulk with terminating components to be assembled at the work site
3.6
heat loss
energy flow from a pipe, vessel or equipment to its surroundings
———————
IEC 60050-826:2004, International Electrotechnical Vocabulary (IEV) – Part 826: Electrical installations

– 14 – 60519-10  CEI:2005
3.7
rampe chauffante
système de chauffage comprenant des éléments connectés en série ou en parallèle et ayant
une souplesse suffisante pour s'adapter à la forme de la surface à chauffer
3.8
panneau chauffant
système de chauffage non souple comprenant des éléments connectés en série ou en
parallèle et fabriqués pour s'adapter à la forme générale de la surface à chauffer
3.9
température ambiante minimale
plus faible température ambiante spécifiée à laquelle le système de chauffage par traçage est
capable de fonctionner selon les exigences spécifiées
3.10
gaine
revêtement extérieur métallique ou non métallique continu et uniforme enfermant le système
de chauffage par traçage afin de fournir une protection du câble contre les effets de son
environnement (corrosion, humidité, etc.)
3.11
température de gaine
température du revêtement continu extérieur susceptible d'être exposée à l'atmosphère libre
3.12
capteur de température
dispositif conçu pour réagir à la température en fournissant un signal électrique ou une action
mécanique
3.13
isolation thermique
matériau comprenant des poches remplies de gaz ou d'air, des espaces vides ou des
surfaces réfléchissant la chaleur qui, disposé correctement, retarde le transfert de chaleur
3.14
système de chauffage par traçage
dispositif conçu pour des besoins de production de chaleur sur le principe de la résistance
électrique et composé communément d'un ou plusieurs conducteurs métalliques ou d'un
matériau électriquement conducteur, isolé électriquement et protégé de façon adéquate
NOTE Un système de chauffage par traçage peut prendre la forme d'un câble chauffant, d'un panneau chauffant
ou d'une rampe chauffante.
3.15
câble de chauffage par traçage
construction formée d'un câble cylindrique ou aplati avec un ou plusieurs éléments chauffants
isolés électriquement liés ou distincts
3.16
unité chauffante
câble chauffant en série ou en parallèle, rampe chauffante ou panneau chauffant équipé de
façon appropriée selon les instructions du fabricant

60519-10  IEC:2005 – 15 –
3.7
heater pad
trace heater comprising series or parallel connected elements having sufficient flexibility to
conform to the shape of the surface to be heated
3.8
heater panel
non-flexible trace heater comprising series or parallel connected elements fabricated to
conform to the general shape of the surface to be heated
3.9
minimum ambient temperature
lowest ambient temperature specified at which the trace heater is operable and performs
according to specified requirements
3.10
sheath
uniform and continuous metallic or non-metallic outer covering enclosing the trace heater,
used to provide protection for the cable against influence from the surroundings (corrosion,
moisture, etc.)
3.11
sheath temperature
temperature of the outermost continuous covering that may be exposed to the surrounding
atmosphere
3.12
temperature sensor
temperature sensing element
device designed to respond to temperature providing an electrical signal or mechanical
operation
3.13
thermal insulation
material having air- or gas-filled pockets, void spaces, or heat reflecting surfaces that, when
properly applied, retards the transfer of heat
3.14
trace heater
device designed for the purpose of producing heat on the principle of electrical resistance and
typically composed of one or more metallic conductors or an electrically conductive material,
suitably electrically insulated and protected
NOTE This may be in the form of a trace heater cable, heater panel or heater pad.
3.15
trace heater cable
circular or flattened cable shaped construction with one or more discrete or continuous
electrically insulated heating elements
3.16
trace heater unit
trace heater set
series trace heater cable, parallel trace heater cable, heater pad or heater panel suitably
terminated in conformity with the manufacturer’s instructions

– 16 – 60519-10  CEI:2005
3.17
chauffage par traçage
emploi de câbles, de rampes, de panneaux chauffants électriques et de composants
accessoires pour élever ou maintenir la température
3.18
protection climatique
matériau qui, s’il est installé sur la surface extérieure de l'isolation thermique, protège
l'isolation thermique contre l'eau et d'autres liquides, contre les dommages physiques
provoqués par la neige fondue, le vent ou les agressions mécaniques et contre la
détérioration engendrée par le rayonnement solaire ou la pollution atmosphérique
3.19
pièce à chauffer
objet auquel un système de chauffage par traçage est appliqué
4 Classification des systèmes de chauffage par traçage selon les domaines de
tension
Les systèmes de chauffage par traçage fonctionnent habituellement à l'intérieur du domaine
de tension 2 tel que défini en 4.2.2 de la CEI 60519-1. Pour la présente norme, la tension
s'étend jusque et y compris 450 V / 750 V.
5 Classification des systèmes de chauffage par traçage selon les domaines de
fréquence
Les systèmes de chauffage par traçage fonctionnent habituellement à basse fréquence
comme défini en 5.2 de la CEI 60519-1.
6 Exigences générales
6.1 Système de chauffage par traçage
Les systèmes de chauffage par traçage à résistance électrique doivent être utilisés et
entretenus de façon à assurer un fonctionnement en sécurité. Cela implique des exigences
pour les gaines, tresses, écrans métalliques ou matériaux conducteurs équivalents, pour la
protection de l'équipement contre les défauts à la terre et contre les surintensités pour
chaque circuit terminal ainsi que des exigences pour la commande et la température.
Les exigences techniques spécifiques vis à vis des propriétés électriques, thermiques et
mécaniques des systèmes de chauffage par traçage sont détaillées dans un document séparé
qui est en cours d'étude.
Toutes les parties d'une unité de chauffage par traçage destinée à un usage au contact de
l'eau potable doivent être construites à partir de matériaux qui satisfont à l'exigence de
toxicité appropriée.
6.2 Applications usuelles
Les systèmes de chauffage par traçage peuvent être regroupés en quatre types d'installations
différents. Ils sont caractérisés par des exigences différentes concernant les essais, et les
systèmes de chauffage par traçage sont habituellement certifiés pour un type particulier
d'installation ou d'application. Les applications usuelles des différents types d'installations
sont les suivantes:
60519-10  IEC:2005 – 17 –
3.17
trace heating
utilisation of electric trace heater cables, pads, panels and support components, used to raise
or maintain temperatures
3.18
weather barrier
material that, when installed on the outer surface of thermal insulation, protects the thermal
insulation from water or other liquids, from physical damage caused by sleet, wind or
...
