IEC 60793-2:1992/AMD2:1997

NORME CEI
INTERNATIONALE
IEC
60793-2
INTERNATIONAL
STANDARD
AMENDEMENT 2
AMENDMENT 2
1997-12
Amendement 2
Fibres optiques –
Partie 2:
Spécifications de produit
Amendment 2
Optical fibres –
Part 2:
Product specifications
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
C
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

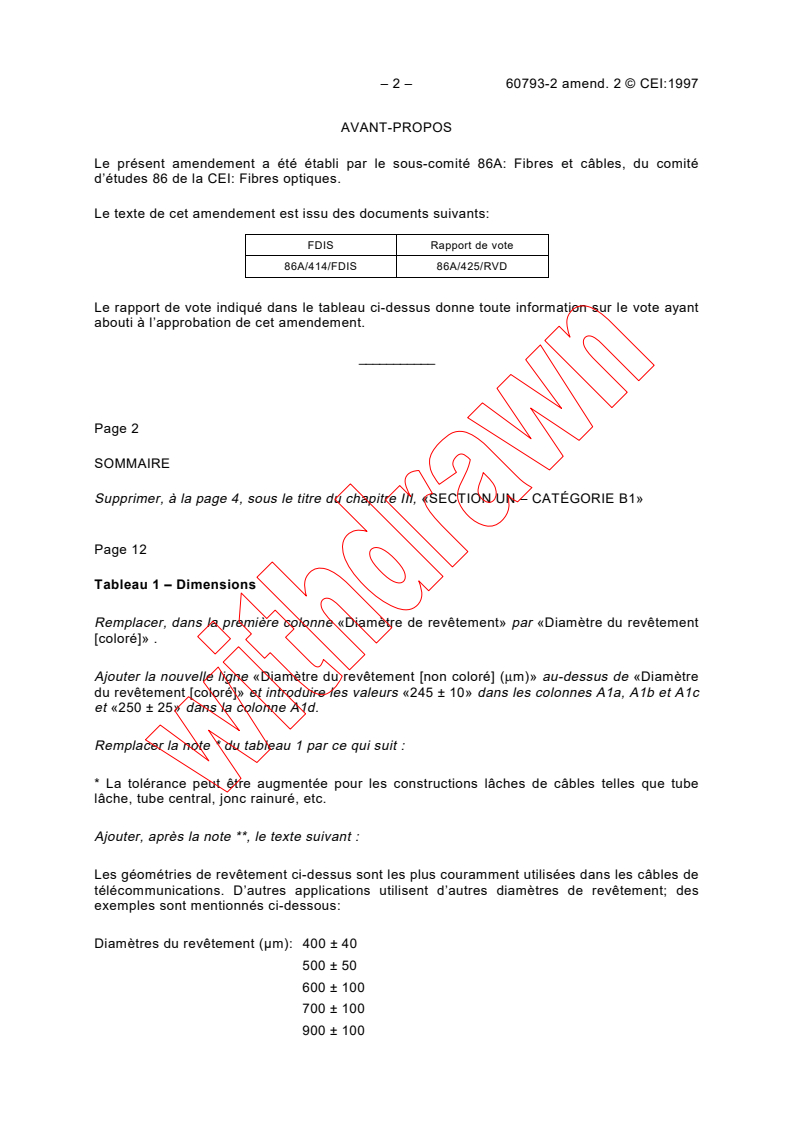

– 2 – 60793-2 amend. 2 © CEI:1997

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 86A: Fibres et câbles, du comité
d’études 86 de la CEI: Fibres optiques.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
86A/414/FDIS 86A/425/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cet amendement.
___________
Page 2
SOMMAIRE
Supprimer, à la page 4, sous le titre du chapitre III, «SECTION UN – CATÉGORIE B1»
Page 12
Tableau 1 – Dimensions
Remplacer, dans la première colonne «Diamètre de revêtement» par «Diamètre du revêtement
[coloré]» .
Ajouter la nouvelle ligne «Diamètre du revêtement [non coloré] (μm)» au-dessus de «Diamètre
du revêtement [coloré]» et introduire les valeurs «245 ± 10» dans les colonnes A1a, A1b et A1c
et «250 ± 25» dans la colonne A1d.
Remplacer la note * du tableau 1 par ce qui suit :
* La tolérance peut être augmentée pour les constructions lâches de câbles telles que tube

lâche, tube central, jonc rainuré, etc.
Ajouter, après la note **, le texte suivant :
Les géométries de revêtement ci-dessus sont les plus couramment utilisées dans les câbles de
télécommunications. D’autres applications utilisent d’autres diamètres de revêtement; des
exemples sont mentionnés ci-dessous:
Diamètres du revêtement (μm): 400 ± 40
500 ± 50
600 ± 100
700 ± 100
900 ± 100
60793-2 Amend. 2 © IEC:1997 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 86A: Fibres and cables, of IEC technical
committee 86: Fibre optics.
The text of this amendment is based on the following documents:

FDIS Report on voting
86A/414/FDIS 86A/425/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
___________
Page 3
CONTENTS
Delete, on page 5, under chapter III "SECTION ONE – CATEGORY B1"
Page 13
Table 1 – Dimensions
Replace, in the first column "Coating Diameter" by "Coating Diameter [coloured] " .
Add the new line μ above
"Coating Diameter [uncoloured] ( m)" "Coating Diameter [coloured]"
and insert the values "245 ± 10" under the columns A1a, A1b and A1c and "250 ± 25" under the
column A1d.
Replace the note * of table1 by the following :
* The tolerance may be increased for loose tube type cable constructions such as loose tube,
central tube, slotted core, etc.

Add, after the note **, the following text:
The above coating geometry is most commonly used in telecommunication cables. There are
other applications which use other coating diameters; examples of which are listed below :
Coating diameters (μm): 400 ± 40
500 ± 50
600 ± 100
700 ± 100
900 ± 100

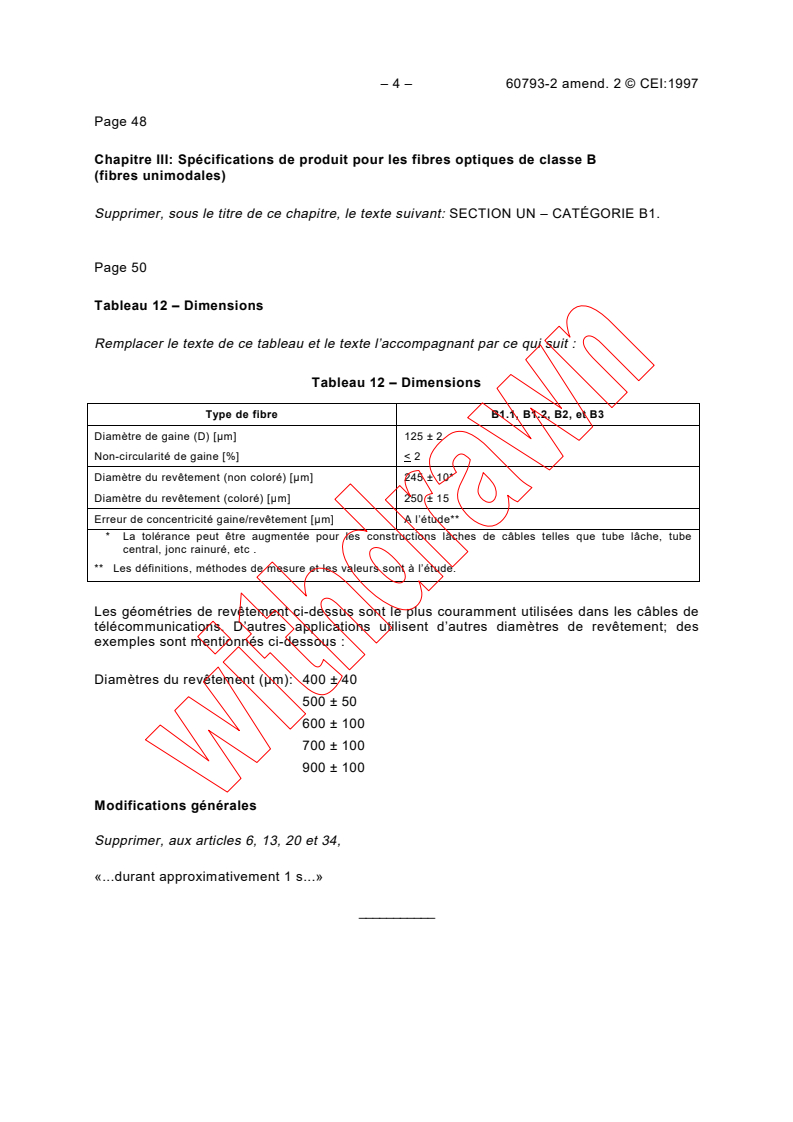

– 4 – 60793-2 amend. 2 © CEI:1997

Page 48
Chapitre III: Spécifications de produit pour les fibres optiques de classe B

(fibres unimodales)
Supprimer, sous le titre de ce chapitre, le texte suivant: SECTION UN – CATÉGORIE B1.

Page 50
Tableau 12 – Dimensions
Remplacer le texte de ce tableau et le texte l’accompagnant par ce qui suit :
Tableau 12 – Dimensions
Type de fibre B1.1, B1.2, B2, et B3
Diamètre de gaine (D) [μm] 125 ± 2
Non-circularité de gaine [%] < 2
Diamètre du revêtement (non coloré) [μm] 245 ± 10*
Diamètre du revêtement (coloré) [μm] 250 ± 15
Erreur de concentricité gaine/revêtement [μm] A l’étude**
* La tolérance peut être augmentée pour les constructions lâches de câbles telles que tube lâche, tube
central, jonc rainuré, etc .
** Les définitions, méthodes de mesure et les valeurs sont à l’étude.
Les géométries de revêtement ci-dessus sont le plus couramment utilisées dans les câbles de
télécommunications. D’autres applications utilisent d’autres diamètres de revêtement; des
exemples sont mentionnés ci-dessous :
Diamètres du revêtement (μm): 400 ± 40
500 ± 50
600 ± 100
700 ± 100
900 ± 100
Modifications générales
Supprimer, aux articles 6, 13, 20 et 34,
«.durant approximativement 1 s.»
___________
60793-2 Amend. 2 © IEC:1997 – 5 –

Page 49
Chapter III: Product specifications for class B optical fibres (single mode fibres)

Delete, under the title of this chapter, the following text: SECTION ONE – CATEGORY B1

Page 51
Table 12 – Dimensions
Replace the text of this table and accompanying text by the following :
Table 12 – Dimensions
Fibre type B1.1, B1.2, B2, and B3
Cladding diameter (D) [μm] 125 ± 2
Cladding non-circularity [%] < 2
Coating diameter (uncoloured) [μm] 245 ± 10*
Coating diameter (coloured) [μm] 250 ± 15
Clad/coat concentricity error [μm] Under consideration**
* The tolerance may be increased for loose tube type cable constructions such as loose tube, central tube,
slotted core, etc.
** Definition, measuring method and values are under consideration.
The above coating geometry is most commonly used in telecommunication cables. There are
other applications which use other coating diameters; examples of which are listed below:
Coating diameters (μm): 400 ± 40
500 ± 50
600 ± 100
700 ± 100
900 ± 100
General modification
Delete, in clauses 6, 13, 20 and 34,
".for approximately 1 s."
___________
