Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence

Specifies requirements for measuring equipment applied to testing th e phase sequence in three-phase distribution systems. Indication of the phase sequence may be mechanical, visual and/or audible.

Sécurité électrique dans les réseaux de distribution basse tension de 1000 V c.a. et 1500 V c.c. - Dispositifs de contrôle, de mesure ou de surveillance de mesures de protection - Partie 7: Ordre de phases

Définit les prescriptions applicables aux appareils de mesure destinés à contrôler l'ordre des phases dans des réseaux triphasés. Le dispositif d'affichage de l'ordre des phases peut être mécanique, optique et/ou acoustique.

General Information

Status
Published
Publication Date
27-Feb-1997
Drafting Committee
WG 8 - TC 85/WG 8
Current Stage
DELPUB - Deleted Publication
Start Date
29-Jan-2007
Completion Date
26-Oct-2025

Relations

Effective Date
05-Sep-2023

Overview

IEC 61557-7:1997 is an international standard published by the International Electrotechnical Commission (IEC) that focuses on electrical safety within low voltage distribution systems. Specifically, it addresses systems operating up to 1000 V alternating current (a.c.) and 1500 V direct current (d.c.). The standard defines requirements for equipment used for testing, measuring, or monitoring protective measures, with Part 7 dedicated to the phase sequence in three-phase electrical distribution systems.

This standard is crucial for ensuring the accurate detection of phase sequence, which is vital for the safe and proper operation of electrical systems, machinery, and equipment dependent on three-phase power.

Key Topics

  • Scope & Purpose

    • Specifies requirements for phase sequence testing equipment.
    • Applies exclusively to devices indicating phase sequence in low voltage three-phase systems.
    • Excludes ancillary measuring equipment (e.g., voltage testers with added phase sequence indicators) and monitoring relays.
  • Phase Sequence Indication Methods

    • Mechanical displays
    • Visual indicators (lights, LED displays)
    • Audible signals (buzzers)
  • Performance Requirements

    • Accurate phase sequence indication within 85% to 110% of the equipment’s rated voltage.
    • Functional operation across 95% to 105% of nominal network frequency.
    • Indications must remain unambiguous and clearly perceptible even under visual or acoustic disturbances.
  • Design and Safety Requirements

    • Devices intended for continuous operation.
    • Portable phase sequence testers must have double insulation (Class II) and insulating enclosures for operator safety.
    • Limitation of leakage currents to earth when connecting measurement leads-less than 3.5 mA effective value.
  • Testing & Marking

    • Standard outlines test methods to ensure device compliance, including mechanical tests illustrated in the annex.
    • Clear marking and operating instructions are mandatory to guarantee proper use and interpretation by users.
  • Normative References

    • IEC 417 (Graphical Symbols for Equipment)
    • IEC 1010-1 (Safety Requirements for Electrical Equipment)
    • IEC 61557-1 (General Requirements for Equipment for Testing Protective Measures)

Applications

IEC 61557-7 supports safe installation, maintenance, and troubleshooting of three-phase low voltage distribution systems by ensuring correct phase sequence detection. Practical applications include:

  • Electricians and Maintenance Technicians

    • Verify correct motor wiring to prevent damage due to incorrect rotation direction.
    • Inspect and commission three-phase power installations safely.
  • Manufacturers of Electrical Testing Equipment

    • Design and build compliant phase sequence testers adhering to robust safety and performance criteria.
  • Industrial and Commercial Facilities

    • Implement standardized phase sequence testing for protective device monitoring.
    • Ensure reliability and continuity of supply through verified system checks.
  • Electrical Safety Compliance

    • Facilitate conformance with international electrical safety standards for low voltage systems.
    • Reduce risk of electrical hazards stemming from incorrect phase connection.

Related Standards

  • IEC 61557-1: General requirements for equipment testing protective measures in low voltage systems.
  • IEC 417: Provides graphical symbols used on equipment, assisting in standardized labeling of testing devices.
  • IEC 1010-1: Details safety specifications for electrical measurement and laboratory equipment ensuring operator protection.
  • IEC 61557 Overall Series: Covers various devices and methods for testing low voltage distribution system safety parameters including insulation resistance, loop impedance, and residual current devices.

By following IEC 61557-7:1997, professionals ensure reliable and safe identification of phase sequence in three-phase low voltage distribution systems, crucial for preventing equipment damage and ensuring electrical safety compliance. This standard is essential for designers, installers, and testers seeking to meet rigorous international safety and performance benchmarks.

Standard

IEC 61557-7:1997 - Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence Released:2/28/1997 Isbn:2831837057

English and French language
15 pages
sale 15% off
Preview
sale 15% off
Preview

Frequently Asked Questions

IEC 61557-7:1997 is a standard published by the International Electrotechnical Commission (IEC). Its full title is "Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 7: Phase sequence". This standard covers: Specifies requirements for measuring equipment applied to testing th e phase sequence in three-phase distribution systems. Indication of the phase sequence may be mechanical, visual and/or audible.

Specifies requirements for measuring equipment applied to testing th e phase sequence in three-phase distribution systems. Indication of the phase sequence may be mechanical, visual and/or audible.

IEC 61557-7:1997 is classified under the following ICS (International Classification for Standards) categories: 17.220.20 - Measurement of electrical and magnetic quantities; 29.080.01 - Electrical insulation in general; 29.240.01 - Power transmission and distribution networks in general. The ICS classification helps identify the subject area and facilitates finding related standards.

IEC 61557-7:1997 has the following relationships with other standards: It is inter standard links to IEC 61557-7:2007. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.

IEC 61557-7:1997 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.

Standards Content (Sample)


NORME CEI
INTERNATIONALE
IEC
61557-7
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 7:
Ordre de phases
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 7:
Phase sequence
Numéro de référence
Reference number
CEI/IEC 61557-7: 1997

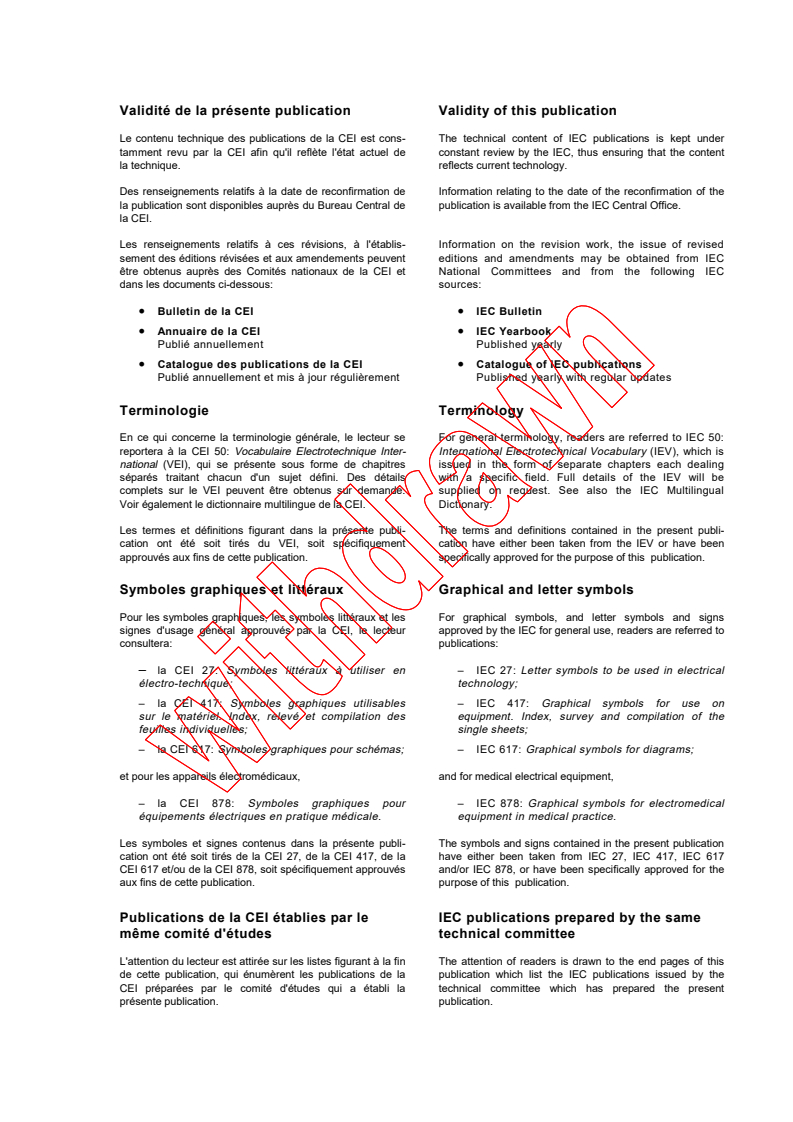

Validité de la présente publication Validity of this publication

Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under

tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the content

la technique. reflects current technology.

Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of the

la publication sont disponibles auprès du Bureau Central de publication is available from the IEC Central Office.

la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised

sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC

être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC

dans les documents ci-dessous: sources:

• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC 50:
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- International Electrotechnical Vocabulary (IEV), which is
national (VEI), qui se présente sous forme de chapitres issued in the form of separate chapters each dealing
séparés traitant chacun d'un sujet défini. Des détails with a specific field. Full details of the IEV will be
complets sur le VEI peuvent être obtenus sur demande. supplied on request. See also the IEC Multilingual
Voir également le dictionnaire multilingue de la CEI. Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are referred to
consultera: publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in electrical
électro-technique; technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour schémas; – IEC 617: Graphical symbols for diagrams;
et pour les appareils électromédicaux, and for medical electrical equipment,

– la CEI 878: Symboles graphiques pour – IEC 878: Graphical symbols for electromedical
équipements électriques en pratique médicale. equipment in medical practice.
Les symboles et signes contenus dans la présente publi- The symbols and signs contained in the present publication
cation ont été soit tirés de la CEI 27, de la CEI 417, de la have either been taken from IEC 27, IEC 417, IEC 617
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés and/or IEC 878, or have been specifically approved for the
aux fins de cette publication. purpose of this publication.
Publications de la CEI établies par le IEC publications prepared by the same
même comité d'études technical committee
L'attention du lecteur est attirée sur les listes figurant à la fin The attention of readers is drawn to the end pages of this
de cette publication, qui énumèrent les publications de la publication which list the IEC publications issued by the
CEI préparées par le comité d'études qui a établi la technical committee which has prepared the present
présente publication. publication.

NORME
CEI
INTERNATIONALE
IEC
61557-7
INTERNATIONAL
Première édition
STANDARD
First edition
1997-02
Sécurité électrique dans les réseaux
de distribution basse tension de 1000 V c.a.
et 1500 V c.c. –
Dispositifs de contrôle, de mesure ou
de surveillance de mesures de protection –
Partie 7:
Ordre de phases
Electrical safety in low voltage distribution
systems up to 1000 V a.c. and 1500 V d.c. –
Equipment for testing, measuring or monitoring
of protective measures –
Part 7:
Phase sequence
 IEC 1997 Droits de reproduction réservés  Copyright - all rights reserved

Aucune partie de cette publication ne peut être reproduite ni utilisée No part of this publication may be reproduced or utilized in
sous quelque forme que ce soit et par aucun procédé, électronique any form or by any means, electronic or mechanical, including
ou mécanique, y compris la photocopie et les microfilms, sans photocopying and microfilm, without permission in writing from
l'accord écrit de l'éditeur. the publisher
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE H
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61557-7 © CEI: 1997

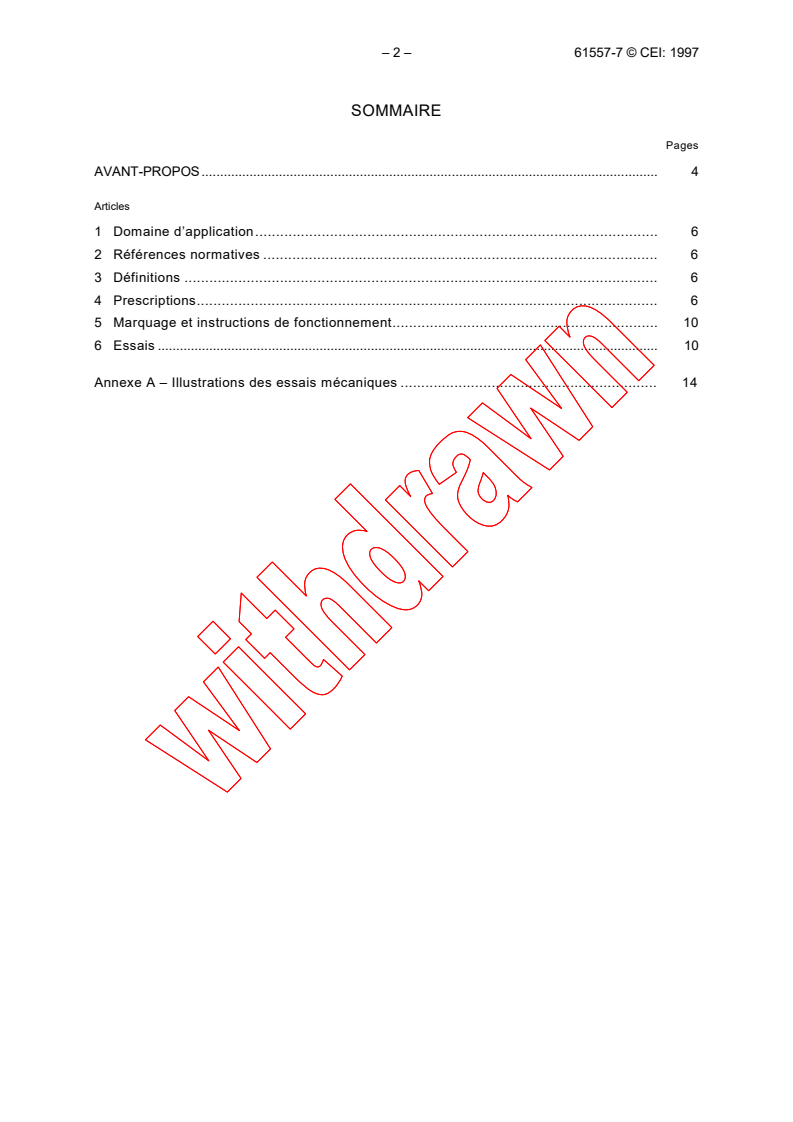

SOMMAIRE
Pages
AVANT-PROPOS. 4

Articles
1 Domaine d’application. 6

2 Références normatives . 6

3 Définitions . 6

4 Prescriptions. 6
5 Marquage et instructions de fonctionnement. 10
6 Essais . 10
Annexe A – Illustrations des essais mécaniques . 14

61557-7 © IEC: 1997 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope . 7

2 Normative references. 7

3 Definitions . 7

4 Requirements . 7

5 Marking and operating instructions. 11
6 Tests .11
Annex A – Illustrations for mechanical tests . 15

– 4 – 61557-7 © CEI: 1997
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

––––––––––
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 7: Ordre de phases
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes Internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61557-7 a été établie par le comité d'études 85 de la CEI:
Appareillage de mesure des grandeurs électromagnétiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
85/95/FDIS 85/129/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
L’annexe A fait partie intégrante de cette norme.
La présente partie de la CEI 1557 doit être utilisée conjointement avec la partie 1.

61557-7 © IEC: 1997 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

–––––––
ELECTRICAL SAFETY IN LOW VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 7: Phase sequence
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61557-7 has been prepared by IEC technical committee 85:
Measuring equipment for electromagnetic quantities.
The text of this standard is based on the following documents:
FDIS Report on voting
85/95/FDIS 85/129/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annex A forms an integral part of this standard.
This part of IEC 1557 shall be used in conjunction with part 1.

– 6 – 61557-7 © CEI: 1997
SÉCURITÉ ÉLECTRIQUE DANS LES RÉSEAUX DE DISTRIBUTION

BASSE TENSION DE 1000 V c.a. ET 1500 V c.c. –

Dispositifs de contrôle, de mesure ou de surveillance

de mesures de protection –
Partie 7: Ordre de phases
1 Domaine d’application
La présente partie de la CEI 1557 définit les prescriptions applicables aux appareils de mesure
destinés à contrôler l’ordre des phases dans des réseaux triphasés. Le dispositif d´affichage
de l’ordre des phases peut être mécanique, optique et/ou acoustique.
La présente partie de la CEI 1557 ne couvre pas les dispositifs supplémentaires de mesure,
par exemple des indicateurs de tension destinés à mesurer d´autres grandeurs. Elle n’est pas
applicable aux relais de surveillance.
NOTE – Les voyants d’indication de l’ordre des phases ne sont pas considérés comme des indicateurs de
tension.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 1557. Au
moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la CEI
sont invitées à rechercher la possibilité d’appliquer l’édition la plus récente du document
normatif indiqué ci-après. Les membres de la CEI et de l’ISO possèdent le registre des normes
internationales en vigueur.
CEI 417: 1973, Symboles graphiques utilisables sur le matériel. Index, relevés et compilation
des feuilles individuelles
CEI 1010-1: 1990, Règles de sécurité pour appareils électriques de mesure, de régulation et
de laboratoire – Partie 1: Prescriptions générales
CEI 1557-1: 1997, Sécurité électrique dans les réseaux de distribution basse tension de 1000
V c.a. et 1500 V c.c. – Dispositifs de contrôle, de mesure ou de surveillance de mesures de
protection – Partie 1: Prescriptions générales

3 Définitions
Pour les besoins de la présente partie de la CEI 1557, les définitions données dans la
CEI 1557-1 s’appliquent.
4 Prescriptions
Les prescriptions suivantes ainsi que celles énoncées dans la CEI 1557-1 s’appliquent.

61557-7 © IEC: 1997 – 7 –
ELECTRICAL SAFETY IN LOW VOLTAGE DISTRIBUTION SYSTEMS

UP TO 1000 V a.c. AND 1500 V d.c. –

Equipment for testing, measuring or monitoring

of protective measures –
Part 7: Phase sequence
1 Scope
This part of IEC 1557 specifies the requirements for measuring equipment applied to testing
the phase sequence in three-phase distribution systems. Indication of the phase sequence may
be mechanical, visual and/or audible.
This part of IEC 1557 does not apply to ancillary measuring equipment for other quantities, for
example voltage testers comprising an additional phase sequence indicator. It does not apply
to monitoring relays.
NOTE – Phase lamps are not considered to be voltage testers.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 1557. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 1557 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 417: 1973, Graphical symbols for use on equipment. Index, survey and compilation of the
single sheets
IEC 1010-1: 1990, Safety requirements for electrical equipment for measurement, control, and
laboratory use – Part 1: General requirements
IEC 1557-1: 1997, Electrical safety in low voltage distribution systems up to 1000 V a.c. and
1500 V d.c. – Equipment for testing, measuring or monitoring of protective measures – Part 1:
General requirements
3 Definitions
For the purposes of this part of IEC 1557, the definitions given in IEC 1557-1 apply.
4 Requirements
The following requirements as well as those given in IEC 1557-1 shall apply.

– 8 – 61557-7 © CEI: 1997
4.1 L’affichage doit se produire sans ambiguïté entre 85 % et 110 % de la tension nominale

de l’appareil ou à l’intérieur du domaine de la tension nominale et entre 95 % et 105 % de la

fréquence nominale du réseau de distribution.

4.2 L’affichage doit être clairement perceptible même lorsque des influences perturbatrices

visuelles ou acoustiques se produisent.

4.3 L’appareil de mesure doit être conçu pour fonctionner en permanence.

4.4 Les appareils de mesure portatifs doivent posséder un boîtier isolant et avoir un

isolement double (classe II).
4.5 Les appareils de mesure portatifs doivent être conçus de telle sorte que, lorsque l’un ou
l’autre des conducteurs de mesure ou les deux sont connectés à la terre et que les
conducteurs de mesure restant sont connectés aux conducteurs de phase correspondants, le
courant total à la terre qui en résulte reste inférieur à 3,5 mA (valeur efficace). Les
conducteurs de phases doivent être à 110 % de la tension nominale maximale pour laquelle
l’appareil est conçu.
4.6 En cas de raccordement à une tension du réseau de distribution de 120 % de la tension
nominale ou de 120 % de la valeur la plus élevée du domaine de la tension nominale de
l’appareil de mesure, celui-ci ne doit pas être endommagé et la sécurité de l’utilisateur ne doit
pas être menacée.
4.7 Les appareils de mesure portatifs doivent être équipés de câbles de raccordement fixes
ou avec un dispositif de connexion ne comportant aucune partie conductrice accessible, le
dispositif étant ou non connecté.
Les câbles de raccordement doivent:
– avoir un diamètre extérieur d’au moins 3,5 mm;
– avoir la section de cuivre � 0,75 mm ;
– être composés de brins dont le diamètre est � 0,07 mm;
– être protégés par un isolement double ou renforcé.
4.8 Les appareils de mesure portatifs doivent, tout comme leurs câbles de raccordement,
être conformes aux prescriptions mécaniques conformément à 6.3. Après ces essais:
– le boîtier des appareils de mesure ne doit pas être endommagé;
– les câbles fixes ne doivent pas s’être détachés de l’appareil de mesure;
– les câbles de raccordement qui sont enfichables ne doivent pas représenter un danger
au toucher s’ils se sont détachés de l’appareil de mesure;

– aucune pièce ne doit s’être desserrée à l’intérieur de l’appareil de mesure.
4.9 Si les indicateurs d’ordre des phases font partie d’un appareil de mesure universel, il
n’est pas nécessaire d’appliquer les prescriptions de 4.8 pourvu que les conditions suivantes
soient remplies:
– les câbles de raccordement ne doivent pas représenter de danger au toucher, même
dans le cas où ils se sont détachés de l’appareil de mesure;
– il doit être possible de porter l’appareil en bandoulière pendant que les mesures sont
effectuées.
61557-7 © IEC: 1997 – 9 –
4.1 Indication shall be unambiguous between 85 % and 110 % of the nominal system voltage

or within the range of the nominal voltage and between 95 % and 105 % of the nominal system

frequency.
4.2 Indication shall also be unambiguously detectable in the presence of visual or audible

interference.
4.3 The measuring equipment shall be suitable for continuous operation.

4.4 Portable measuring equipment shall be housed in an enclosure of insulating material and

comply with double insulation (class II).

4.5 Portable measuring equipment shall be designed in such a manner that when either one
or two measuring leads are connected to earth and the remaining measuring leads are
connected to their corresponding phase conductors, the resulting total current to earth should
not exceed 3,5 mA r.m.s. The phase conductors shall be at 110 % of the maximum nominal
voltage for which the equipment is designed.
4.6 The measuring equipment shall not be damaged nor shall the user be exposed to danger
when the measuring equipment is connected to 120 % of the nominal system voltage or to
120 % of its rated maximum voltage range.
4.7 Portable measuring equipment shall be provided with permanently attached leads or with
a plug device with live parts not accessible, whether plugged or unplugged.
The following applies to leads
– they shall have an outer diameter of at least 3,5 mm;
– the copper cross-section shall be at least � 0,75 mm²;
– they shall be made from individual wires with a diameter � 0,07 mm;
– they shall be provided with double or reinforced insulation.
4.8 Portable measuring equipment, together with their leads, shall comply with the
mechanical requirements and shall be tested in accordance with 6.3. After these tests:
– the enclosure of the measuring equipment shall be free from damage;
– permanently attached leads shall not have become detached from the measuring
equipment;
– live parts of the leads connected by means of plugs shall remain inaccessible when they
have become unplugged from the measuring equipment;
– no parts inside the measuring equipment shall have become loose.

4.9 Requirements given in 4.8 need not apply when the phase sequence indicator forms part
of multi-purpose measuring equipment, provided that the following conditions are met:
– live parts of the leads remain inaccessible even when they have become unplugged from
the measuring equipment;
– the measuring equipment shall be suitable for being carried, for example over the
shoulder, when measurements are carried out.

– 10 – 61557-7 © CEI: 1997
5 Marquage et instructions de fonctionnement

5.1 Marquage
Outre le marquage défini dans la CEI 1557-1, les appareils de mesure doivent porter les

informations suivantes:
5.1.1 Le symbole pour la classe de protection conformément à la CEI 417, n° 5172.

5.1.2 L’ordre des phases.
5.1.3 Désignation des raccords L1, L2 et L3 sur l’appareil et sur les câbles de raccordement.

5.2 Instructions de fonctionnement
Aucune indication autre que celles fournies dans la CEI 1557-1 n’est nécessaire dans les
instructions de fonctionnement, exception faite des appareils mentionnés en 4.9.
6 Essais
Outre ceux indiqués dans la CEI 1557-1, excepté ceux décrits de 6.1 à 6.3, les essais suivants
devront être effectués.
6.1 L’essai de perceptibilité de l’affichage conformément à 4.1 et 4.2.
6.1.1 Les essais de type de l’affichage visuel sont à effectuer dans les conditions suivantes:
(essai de type).
Sous un niveau d’éclairement de 30 lx à 1000 lx, l’affichage doit pouvoir être interprété sans
ambiguïté à une distance de 500 mm. Pendant la mesure, l’appareil de mesure est placé sur
une surface grise mate.
Pour l’essai individuel de l’affichage optique, une comparaison visuelle ayant lieu dans les
conditions de référence avec un appareil qui a satisfait à l’essai, est suffisante si l’appareil à
contrôler offre une lisibilité identique ou meilleure que l’appareil de référence.
6.1.2 L’essai relatif à la signalisation acoustique est réalisé à un niveau sonore de 75 dB(A)
(bruit blanc). Le signal doit être clairement perceptible dans ces conditions (essai individuel de
série).
6.2 La conformité aux prescriptions de 4.5 doit être prouvée de la manière suivante:
L’indicateur d’ordre des phases d
...
