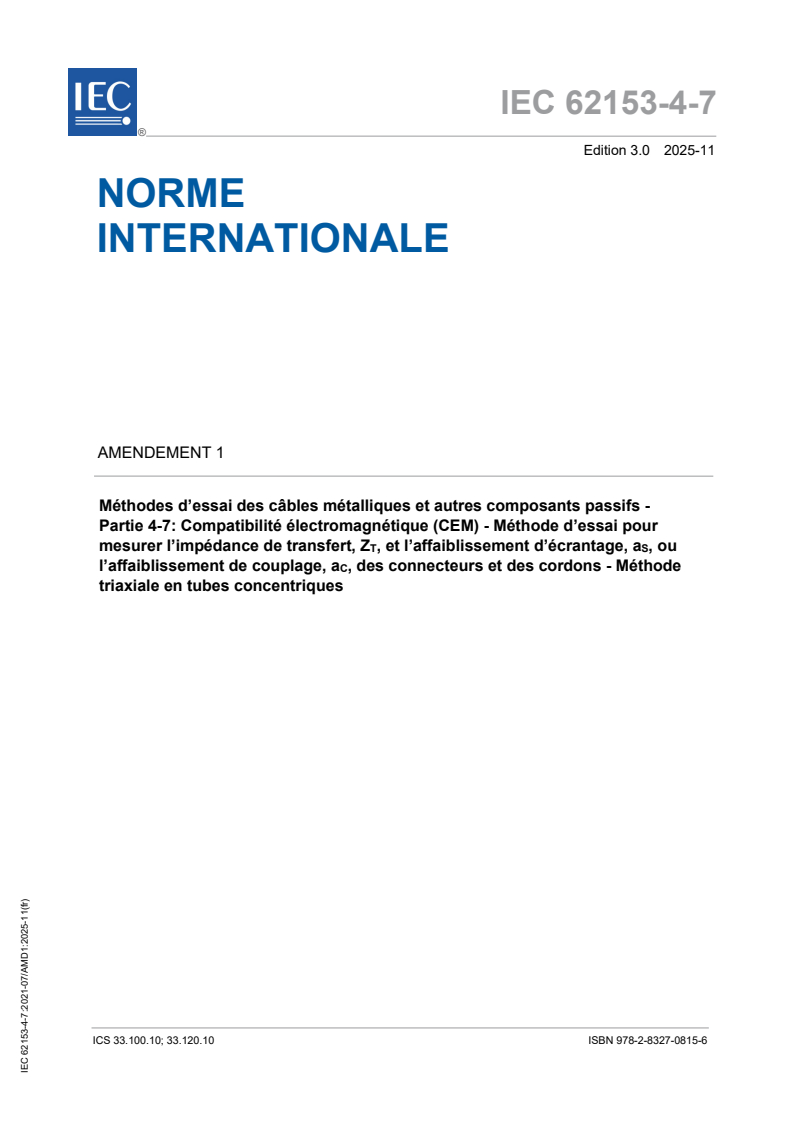

IEC 62153-4-7:2021/AMD1:2025

IEC 62153-4-7 ®
Edition 3.0 2025-11
NORME
INTERNATIONALE
AMENDEMENT 1
Méthodes d’essai des câbles métalliques et autres composants passifs -
Partie 4-7: Compatibilité électromagnétique (CEM) - Méthode d’essai pour
mesurer l’impédance de transfert, ZT, et l’affaiblissement d’écrantage, aS, ou
l’affaiblissement de couplage, aC, des connecteurs et des cordons - Méthode
triaxiale en tubes concentriques
ICS 33.100.10; 33.120.10 ISBN 978-2-8327-0815-6

IEC 62153-4-7:2021-07/AMD1:2025-11(fr)

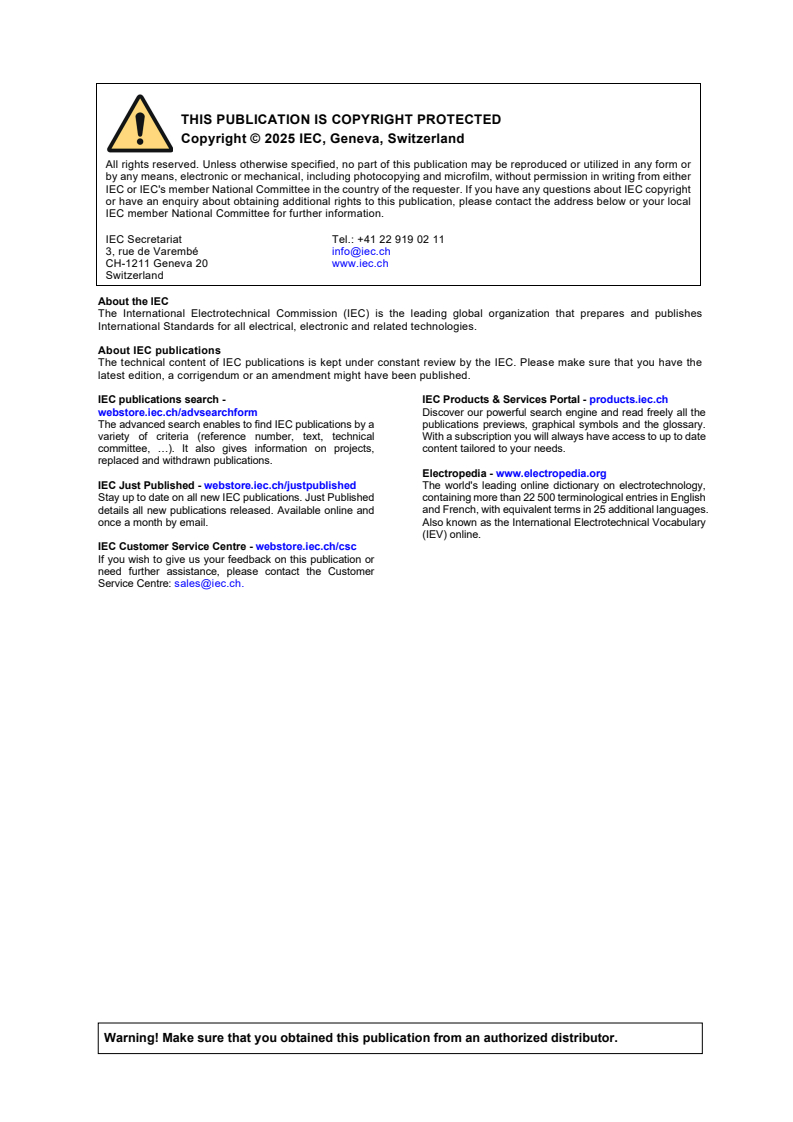

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
dans 25 langues additionnelles. Egalement appelé
Published détaille les nouvelles publications parues.
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Méthodes d’essai des câbles métalliques et autres composants passifs -
Partie 4-7: Compatibilité électromagnétique (CEM) -
Méthode d’essai pour mesurer l’impédance de transfert, Z , et
T
l’affaiblissement d’écrantage, a ou l’affaiblissement de couplage, a , des
S C
connecteurs et des cordons - Méthode triaxiale en tubes concentriques

AMENDEMENT 1
AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l’ensemble des comités électrotechniques nationaux (Comités nationaux de l’IEC). L’IEC a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l’électricité et de l’électronique. À cet effet, l’IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et des
Guides (ci-après dénommés "Publication(s) de l’IEC"). Leur élaboration est confiée à des comités d’études, aux
travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l’IEC, participent également aux
travaux. L’IEC collabore étroitement avec l’Organisation Internationale de Normalisation (ISO), selon des
conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l’IEC concernant les questions techniques représentent, dans la mesure du
possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l’IEC intéressés
sont représentés dans chaque comité d’études.
3) Les Publications de l’IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l’IEC. Tous les efforts raisonnables sont entrepris afin que l’IEC
s’assure de l’exactitude du contenu technique de ses publications; l’IEC ne peut pas être tenue responsable de
l’éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d’encourager l’uniformité internationale, les Comités nationaux de l’IEC s’engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de l’IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l’IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L’IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d’évaluation de conformité et, dans certains secteurs, accèdent aux marques de
conformité de l’IEC. L’IEC n’est responsable d’aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s’assurer qu’ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l’IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d’études et des Comités nationaux de l’IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l’utilisation de cette Publication de l’IEC ou de toute autre Publication de l’IEC,
ou au crédit qui lui est accordé.
8) L’attention est attirée sur les références normatives citées dans cette publication. L’utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’IEC attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation d’un
ou de plusieurs brevets. L’IEC ne prend pas position quant à la preuve, à la validité et à l’applicabilité de tout
droit de brevet revendiqué à cet égard. À la date de publication du présent document, l’IEC n’avait pas reçu
notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu
d’avertir les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l’adresse https://patents.iec.ch.
L’IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de propriété et averti de leur
existence.
L’Amendement 1 à l’IEC 62153-4-7:2021 a été établi par le comité d’études 46 de l’IEC: Câbles,
fils, guides d’ondes, connecteurs, composants passifs pour micro-onde et accessoires.
Le texte de cet Amendement est issu des documents suivants:
Projet Rapport de vote
46/1061/FDIS 46/1070/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l’élaboration de cet Amendement est l’anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé selon les
Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles sous
www.iec.ch/members_experts/refdocs. Les principaux types de documents développés par
l’IEC sont décrits plus en détail sous www.iec.ch/publications/.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l’IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
___________
INTRODUCTION à l’Amendement
Le présent Amendement a pour objet de:
– étendre les mesures d’affaiblissement de couplage aux connecteurs non écrantés et aux
cordons;
– étendre les mesures d’affaiblissement de couplage des connecteurs et des cordons aux
basses fréquences en introduisant le concept d’affaiblissement de couplage basse
fréquence (LFCA);
– étendre la formule de 10.5, en exprimant les résultats par une formule de conversion qui
établisse un lien entre paramètre de diffusion et affaiblissement de couplage;
– introduire l’application d’une courbe d’enveloppe de 20 dB/décade pour l’affaiblissement de
couplage;
– introduire l’effet et les techniques d’atténuation des modes d’ordre supérieur, lors de
mesures à haute fréquence au-delà de la fréquence de coupure des modes d’ordre
supérieur du système externe triaxial.
2 Références normatives
Remplacer l’IEC 62153-4-9:2018 par ce qui suit:
IEC 62153-4-9:2018, Méthodes d’essais des câbles métalliques de communication - Partie 4-9:
Compatibilité électromagnétique (CEM) - Affaiblissement de couplage des câbles symétriques
écrantés, méthode triaxiale
IEC 62153-4-9:2018/AMD1:2020
IEC 62153-4-9:2018/AMD2:2024
Remplacer l’IEC 62153-4-15:2015 par ce qui suit:
IEC 62153-4-15:2021,Méthodes d’essais des câbles métalliques et autres composants passifs -
Partie 4-15: Compatibilité électromagnétique (CEM) - Méthode d’essai pour le mesurage de
l’impédance de transfert et de l’affaiblissement d’écran ou de l’affaiblissement de couplage
avec cellule triaxiale
IEC 62153-4-15:2021/AMD1:2024
10.5 Interprétation des résultats d’essai à l’aide d’un VNA à plusieurs ports
Remplacer la note par le texte suivant:
NOTE Le rapport de tension U /U ne correspond pas directement à l’inverse des paramètres S du mode mixte,
diff 2max
S et S , conformément aux conventions respectives représentées à l’Annexe F, étant donné que la
sd21 ds21
détermination repose sur les racines carrées des ondes de puissance.
L’application de S ou de S à la place de U /U , pour l’évaluation de l’affaiblissement de couplage
sd21 ds21 diff 2max
conformément à la Formule (25), entraîne des résultats erronés. La Formule (25) à l’Annexe K est modifiée et intègre
un paramètre de diffusion en mode mixte.
Annexe E
E.2 Montage d’essai
Remplacer, au deuxième paragraphe, "IEC 62153-4-15:2015, Annexe F" par
"IEC 62153-4-15:2021, Annexe F".
Ajouter, après l’Annexe H, les nouvelles Annexes I, J, K et L suivantes:
Annexe I
(normative)
Affaiblissement de couplage d’une ou plusieurs paires non écrantées
I.1 Généralités
L’Annexe D de l’IEC 62153-4-9:2018/AMD1:2020 décrit la mesure de l’affaiblissement de
couplage d’une ou plusieurs paires symétriques non écrantées au sein de câbles symétriques,
avec un montage d’essai tel que représenté à la Figure I.1.

Figure I.1 – Affaiblissement de couplage des paires/câbles symétriques non écrantés
Le montage d’essai triaxial des câbles coaxiaux ou symétriques écrantés soumis à essai
(CaUT, Cable Under Test) forme un court-circuit entre l’écran du CaUT et le tube externe à
l’extrémité proche. Dans le cas de câbles symétriques non écrantés, un court-circuit vers le
tube externe n’est pas possible. Ici, le système interne est formé par le CaUT commandé en
mode différentiel et le système externe est formé par le tube et le mode commun du CaUT.
L’Annexe D de l’IEC 62153-4-9:2018/AMD1:2020 décrit les mesures suivantes pour des paires
non écrantées:
– affaiblissement de couplage à l’extrémité proche d’une seule paire symétrique non écrantée;
– affaiblissement d’écrantage et affaiblissement de couplage à l’extrémité éloignée d’une
seule paire symétrique non écrantée;
– mesure de l’affaiblissement d’écrantage et de l’affaiblissement de couplage de plusieurs
paires symétriques non écrantées.
Les principes de mesure pour les paires/câbles symétriques non écrantés peuvent également
être appliqués aux connecteurs et aux cordons.
La présente annexe décrit les procédures spécifiques pour mesurer l’affaiblissement de
couplage de connecteurs ou de cordons comportant une ou plusieurs paires symétriques non
écrantées.
I.2 Affaiblissement de couplage d’un connecteur non écranté
La mesure de l’affaiblissement de couplage d’un connecteur non écranté est représentée à la
Figure I.2. En raison de la nécessité d’assurer la symétrie, la section fournissant le signal peut
être réalisée au moyen de deux câbles d’alimentation coaxiaux de même longueur électrique.
Les câbles d’alimentation sont situés dans un tube, lui-même enfermé dans une section de
tube. Cela fournit un blindage supplémentaire et assure qu’il ne résulte aucun couplage dû aux
câbles d’alimentation. L’adaptateur d’essai fournit une interface avec le connecteur soumis à
essai (DUT).
Figure I.2 – Affaiblissement de couplage d’un connecteur non écranté
Le connecteur soumis à essai est raccordé à une charge symétrique de deux fois 50 Ω. Cela
génère une impédance différentielle de 100 Ω et une impédance en mode commun de 25 Ω.
Les générateurs présentent un déphasage de 180°, fournissant un signal différentiel au DUT.
I.3 Affaiblissement de couplage d’un cordon non écranté
Si la longueur du cordon soumis à essai (DUT) peut s’insérer dans le montage d’essai triaxial,
il convient d’appliquer un montage d’essai conforme à la Figure I.3. Les adaptateurs d’essai
doivent s’accoupler avec les interfaces du DUT.
...

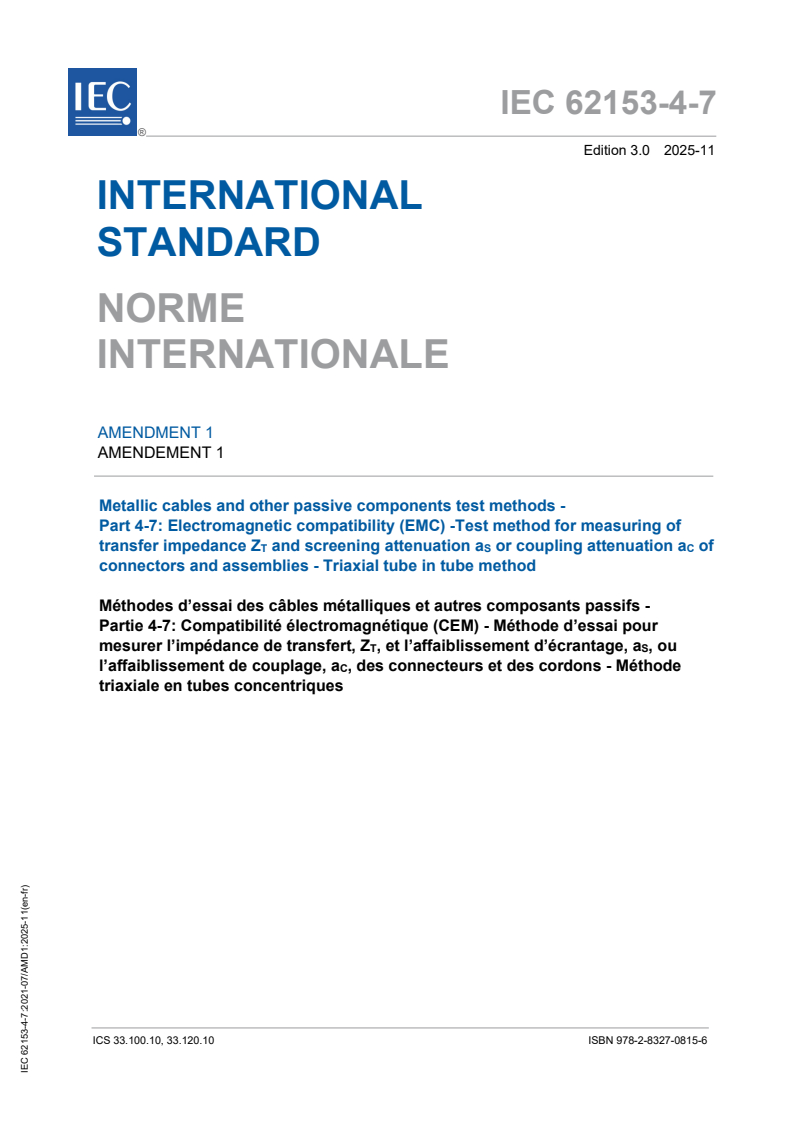

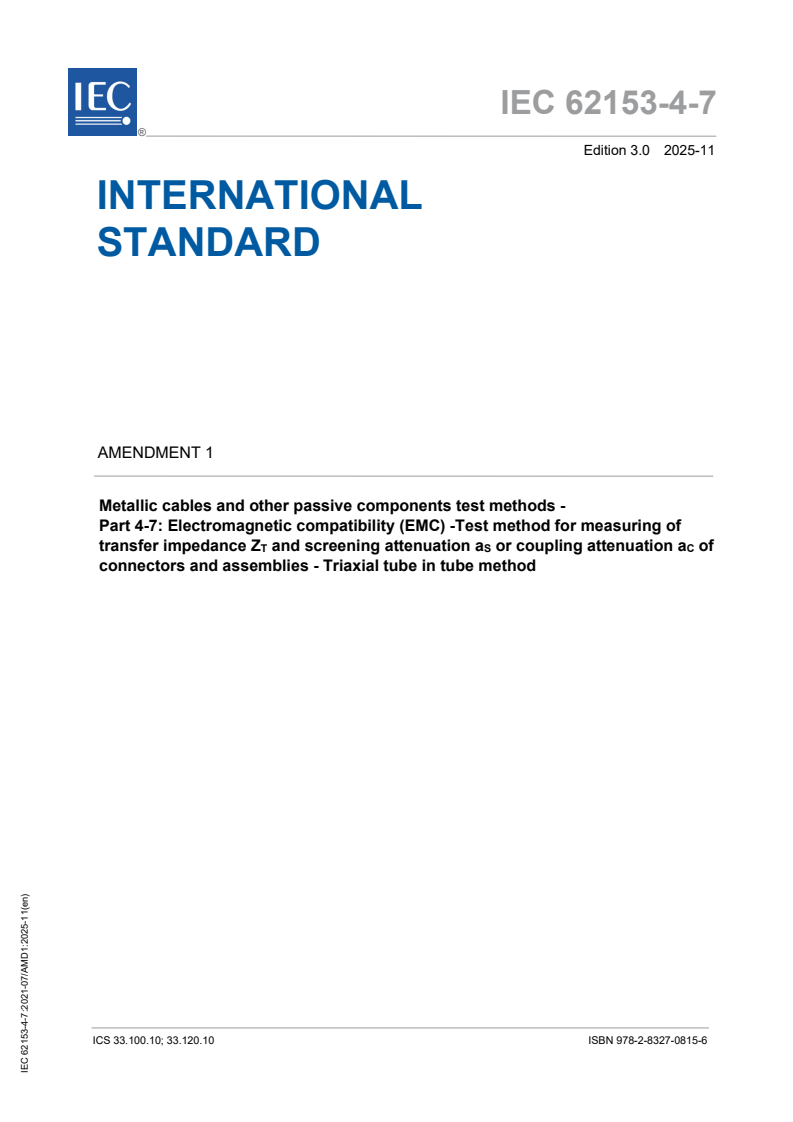

IEC 62153-4-7 ®
Edition 3.0 2025-11
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
AMENDMENT 1
AMENDEMENT 1
Metallic cables and other passive components test methods -
Part 4-7: Electromagnetic compatibility (EMC) -Test method for measuring of
transfer impedance ZT and screening attenuation aS or coupling attenuation aC of
connectors and assemblies - Triaxial tube in tube method

Méthodes d’essai des câbles métalliques et autres composants passifs -
Partie 4-7: Compatibilité électromagnétique (CEM) - Méthode d’essai pour
mesurer l’impédance de transfert, ZT, et l’affaiblissement d’écrantage, aS, ou
l’affaiblissement de couplage, aC, des connecteurs et des cordons - Méthode
triaxiale en tubes concentriques
ICS 33.100.10, 33.120.10 ISBN 978-2-8327-0815-6

IEC 62153-4-7:2021-07/AMD1:2025-11(en-fr)

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or
by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either
IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC copyright
or have an enquiry about obtaining additional rights to this publication, please contact the address below or your local
IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Discover our powerful search engine and read freely all the
The advanced search enables to find IEC publications by a publications previews, graphical symbols and the glossary.
variety of criteria (reference number, text, technical With a subscription you will always have access to up to date
committee, …). It also gives information on projects, content tailored to your needs.

replaced and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published containing more than 22 500 terminological entries in English
details all new publications released. Available online and and French, with equivalent terms in 25 additional languages.
once a month by email. Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer
Service Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
Metallic cables and other passive components test methods -
Part 4-7: Electromagnetic compatibility (EMC) -
Test method for measuring of transfer impedance Z and screening
T
attenuation a or coupling attenuation a of connectors and assemblies -
S C
Triaxial tube in tube method
AMENDMENT 1
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote international
co-operation on all questions concerning standardization in the electrical and electronic fields. To this end and
in addition to other activities, IEC publishes International Standards, Technical Specifications, Technical Reports,
Publicly Available Specifications (PAS) and Guides (hereafter referred to as "IEC Publication(s)"). Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt with
may participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. IEC collaborates closely with the International Organization for
Standardization (ISO) in accordance with conditions determined by agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence between
any IEC Publication and the corresponding national or regional publication shall be clearly indicated in the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) IEC draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). IEC takes no position concerning the evidence, validity or applicability of any claimed patent rights in
respect thereof. As of the date of publication of this document, IEC had not received notice of (a) patent(s), which
may be required to implement this document. However, implementers are cautioned that this may not represent
the latest information, which may be obtained from the patent database available at https://patents.iec.ch. IEC
shall not be held responsible for identifying any or all such patent rights.
Amendment 1 to IEC 62153-4-7:2021 has been prepared by IEC technical committee 46:
Cables, wires, waveguides, RF connectors, RF and microwave passive components and
accessories.
The text of this Amendment is based on the following documents:
Draft Report on voting
46/1061/FDIS 46/1070/RVD
Full information on the voting for its approval can be found in the report on voting indicated in
the above table.
The language used for the development of this Amendment is English.
This document was drafted in accordance with ISO/IEC Directives, Part 2, and developed in
accordance with ISO/IEC Directives, Part 1 and ISO/IEC Directives, IEC Supplement, available
at www.iec.ch/members_experts/refdocs. The main document types developed by IEC are
described in greater detail at www.iec.ch/publications/.
The committee has decided that the contents of this document will remain unchanged until the
stability date indicated on the IEC website under webstore.iec.ch in the data related to the
specific document. At this date, the document will be
– reconfirmed,
– withdrawn, or
– revised.
___________
INTRODUCTION to Amendment
The goal of this amendment is:
– to extend coupling attenuation measurements to unscreened connectors and cable
assemblies
– to extend coupling attenuation measurements of connectors and cable assemblies to low
frequencies by introducing the LFCA
– to extend 10.5, expression of results by a conversion formula between scattering parameter
and coupling attenuation
– to introduce the application of a 20 dB/dec envelope curve for coupling attenuation
– to introduce the effect and the mitigation techniques of higher order modes when doing high
frequency measurements beyond the higher order mode cutoff-frequency of the triaxial outer
system
2 Normative references
Replace IEC 62153-4-9:2018 with the following:
IEC 62153-4-9:2018, Metallic communication cable test methods - Part 4 - 9: Electromagnetic
compatibility (EMC) - Coupling attenuation of screened balanced cables, triaxial method
IEC 62153-4-9:2018/AMD1:2020
IEC 62153-4-9:2018/AMD2:2024
Replace IEC 62153-4-15:2015 with the following:
IEC 62153-4-15:2021, Metallic cables and other passive components test methods - Part 4-15:
Electromagnetic compatibility (EMC) related test method for measuring transfer impedance and
screening attenuation or coupling attenuation with triaxial cell
IEC 62153-4-15:2021/AMD1:2024
10.5 Evaluation of test results when using a multiport VNA
Replace the note with the following:
NOTE The voltage ratio U /U corresponds not directly to the invers of the mixed mode S-parameters S
diff 2max sd21
and S , respectively according to the conventions shown in Annex F since square roots of power waves are used
ds21
for the determination.
The application of S or S instead of U /U for the evaluation of coupling attenuation according to Formula
sd21 ds21 diff 2max
(25) leads to wrong results. In Annex K Formula (25) is rearranged and expressed by a mixed mode scattering
parameter.
Annex E
E.2 Test set-up
Replace, in the second paragraph, “IEC 62153-4-15:2015, Annex F”, with
“IEC 62153-4-15:2021, Annex F”.
Add, after Annex H, the following new Annexes I, J, K, and L:
Annex I
(normative)
Coupling attenuation of unscreened single or multiple pairs
I.1 General
IEC 62153-4-9:2018/AMD1:2020, Annex D, describes the measurement of the coupling
attenuation of unscreened single or multiple balanced pairs within balanced cables with a test
set-up as depicted in Figure I.1.

Figure I.1 – Coupling attenuation of unscreened balanced pairs/cables
The triaxial test-set-up of screened coaxial or balanced cables under test (CUT) forms a short
circuit between the screen of the CUT and the outer tube at the near end. In case of unscreened
balanced cables, a short to the outer tube is not possible. Here the inner system is formed by
the CUT driven in differential mode and the outer system is formed by the tube and the common
mode of the CUT.
IEC 62153-4-9:2018/AMD1:2020, Annex D, describes the following measurements for
unscreened pairs:
– near-end coupling attenuation of a single unscreened balanced pair;
– far end screening attenuation and coupling attenuation of single unscreened balanced pairs;
– screening- and coupling attenuation measurement of multiple unscreened balanced pairs
The measurement principles for unscreened balanced pairs/cables can also be applied to
connectors and cable assemblies.
This annex describes the specific procedures for measuring coupling attenuation of connectors
or cable assemblies applying unscreened single or multiple balanced pairs.
I.2 Coupling attenuation of unscreened connector
The measurement of the coupling attenuati
...
