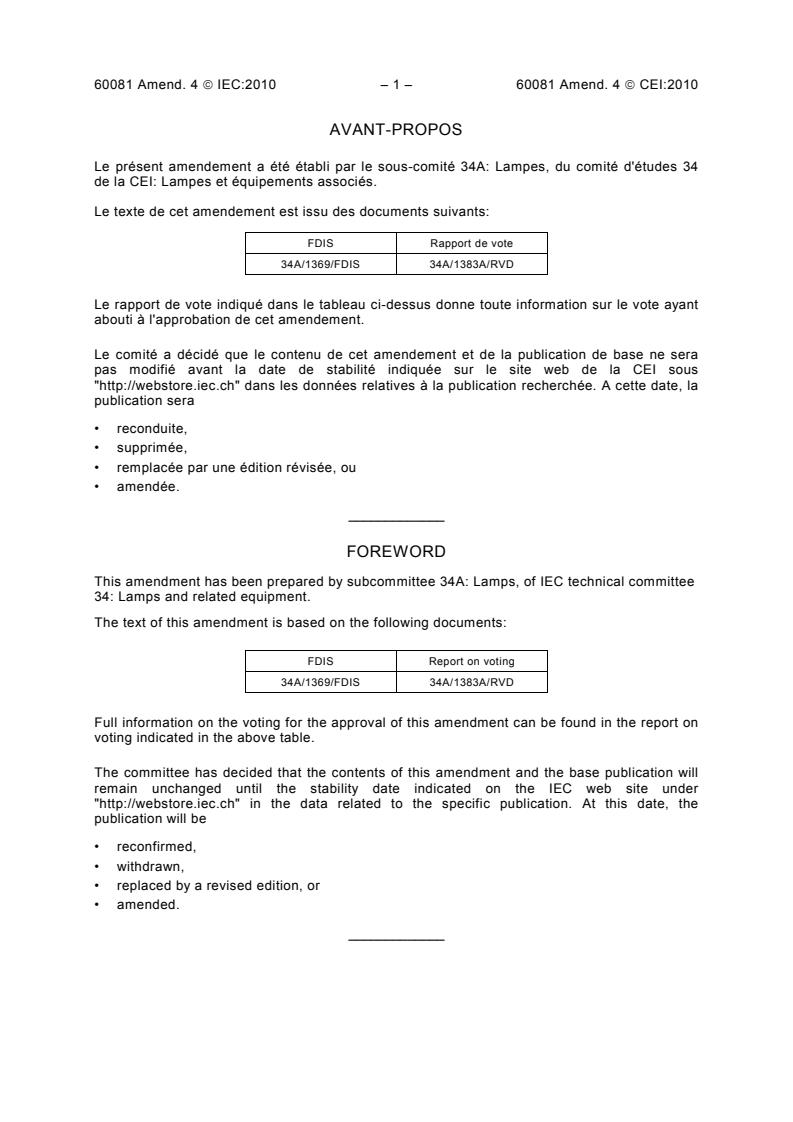

60081 Amend. 4 © IEC:2010 – 1 – 60081 Amend. 4 © CEI:2010
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 34A: Lampes, du comité d'études 34
de la CEI: Lampes et équipements associés.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
34A/1369/FDIS 34A/1383A/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
Le comité a décidé que le contenu de cet amendement et de la publication de base ne sera
pas modifié avant la date de stabilité indiquée sur le site web de la CEI sous
"http://webstore.iec.ch" dans les données relatives à la publication recherchée. A cette date, la
publication sera
• reconduite,
• supprimée,
• remplacée par une édition révisée, ou
• amendée.
_____________
FOREWORD
This amendment has been prepared by subcommittee 34A: Lamps, of IEC technical committee
34: Lamps and related equipment.
The text of this amendment is based on the following documents:
FDIS Report on voting
34A/1369/FDIS 34A/1383A/RVD
Full information on the voting for the approval of this amendment can be found in the report on
voting indicated in the above table.
The committee has decided that the contents of this amendment and the base publication will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
_____________
60081 Amend. 4 © IEC:2010 – 2 – 60081 Amend. 4 © CEI:2010

INSTRUCTIONS POUR L’INSERTION
INSTRUCTIONS FOR THE INSERTION
DES NOUVELLES PAGES ET FEUILLES OF NEW PAGES AND STANDARD SHEETS
DE NORMES DANS LA CEI 60081 (1997) IN IEC 60081 (1997)
__________ __________
1. Retirer la page de titre existante, les pages 1. Remove existing title page, pages I-8, B-2,
I-7, B-1, C-1, E-1, II-3, II-5 et insérer la C-2, E-2, II-4, II-6 and insert in their places
nouvelle page de titre, les nouvelles pages the new title page, pages I-8, B-2, B-2a,
I-7, B-1, B-1a, B-1b, C-1, E-1, II-3, II-5. B-2b, C-2, E-2, II-4, II-6.
2. Remplacer la page 1 avec la nouvelle 2. Replace page 1 with new page 1 and
page 1 et insérer la nouvelle page 3 insert new page 3 of sheets
60081-IEC-1020 60081-IEC-1020
60081-IEC-1030 60081-IEC-1030
60081-IEC-1040
60081-IEC-1040
60081-IEC-1060 60081-IEC-1060
3. Remplacer les pages 1 et 2 avec les 3. Replace pages 1 and 2 with new pages
nouvelles pages 1 et 2 1 and 2 of sheets
60081-IEC-6030 60081-IEC-6030
60081-IEC-6040
60081-IEC-6040
60081-IEC-6050 60081-IEC-6050
60081-IEC-6060 60081-IEC-6060
60081-IEC-6840 60081-IEC-6840
60081-IEC-6850 60081-IEC-6850
4. Remplacer la page 2 avec la nouvelle
4. Replace page 2 with new page 2 of
page 2 sheets
60081-IEC-6520 60081-IEC-6520
60081-IEC-6530 60081-IEC-6530
60081-IEC-6620 60081-IEC-6620
60081-IEC-6640 60081-IEC-6640
60081-IEC-6650 60081-IEC-6650
60081-IEC-6730 60081-IEC-6730
60081-IEC-6750 60081-IEC-6750
5. Retirer la feuille 60081-IEC-2415 5. Remove sheet 60081-IEC-2415

___________
– I-7 – 60081 Amend. 4 © CEI:2010

1.5.2 Culots
Les dimensions des culots d'une lampe terminée doivent être conformes à la CEI 60061-1.
a) Pour les lampes à culots G5 ou G13, les deux broches (collerettes exclues) des deux
culots d'une lampe terminée doivent passer simultanément, librement sans coincement, à
travers des fentes parallèles, espacées longitudinalement de façon appropriée pour
recevoir la lampe. Chacune des deux fentes doit avoir une largeur de 2,87 mm pour les
culots G5 et de 3,05 mm pour les culots G13.
b) Pour les lampes à culots R17d, les deux bossages des culots d'une lampe terminée
doivent passer simultanément, librement sans coincement, à travers des fentes parallèles,
espacées longitudinalement de façon appropriée pour recevoir la lampe, avec le fond des
fentes contre les sommets des bossages. Chacune des fentes doit avoir une profondeur
de 6,35 mm et une largeur de 9,22 mm.
1.5.3 Dimensions
Les dimensions de la lampe doivent être conformes aux valeurs spécifiées sur la feuille de
caractéristiques correspondante.
1.5.4 Caractéristiques d'amorçage
La lampe doit s'amorcer complètement dans le délai spécifié sur la feuille de caractéristiques
correspondante et rester allumée.
Les conditions et la méthode d'essai sont indiquées à l'Annexe A.
1.5.5 Caractéristiques électriques et caractéristiques de cathodes
a) La valeur initiale de la tension aux bornes de la lampe doit être conforme aux valeurs
spécifiées sur la feuille de caractéristiques correspondante.
NOTE 1 Il se peut qu’au-delà de la durée de vie déclarée de la lampe, la tension de celle-ci puisse augmenter de
5 V à 10 V.
b) La valeur initiale de la puissance absorbée par la lampe ne doit pas excéder la puissance
assignée spécifiée sur la feuille de caractéristiques correspondante de plus de 5 % +
0,5 W.
NOTE 2 La puissance absorbée par les cathodes en raison du chauffage supplémentaire n'est pas comprise dans
la puissance assignée de la lampe, sauf indication contraire dans la feuille de caractéristiques de la lampe.
c) Pour les lampes ayant des cathodes préchauffées, destinées à fonctionner aux
fréquences des réseaux à courant alternatif dans des circuits sans starter, la valeur
initiale de la résistance de chaque cathode ne doit pas être inférieure à la valeur minimale
spécifiée sur la feuille de caractéristiques de la lampe correspondante.
d) Pour les lampes ayant des cathodes préchauffées, destinées à fonctionner en haute
fréquence, la valeur initiale de la résistance de chaque cathode doit être conforme aux
valeurs spécifiées sur la feuille de caractéristiques de la lampe correspondante.
Les conditions et la méthode d'essai sont indiquées à l'Annexe B.
1.5.6 Caractéristiques photométriques
a) La valeur initiale du flux lumineux de la lampe ne doit pas être inférieure à 92 % de la
valeur assignée.
b) Les valeurs initiales des coordonnées trichromatiques x et y de la lampe doivent se
trouver dans l'intervalle de 5 SDCM (écart quadratique de chromaticité) autour des valeurs
assignées.
NOTE Voir aussi l'Annexe D qui traite des coordonnées trichromatiques.
c) La valeur initiale de l'indice général de rendu de couleur Ra d'une lampe ne doit pas être
inférieure à la valeur assignée diminuée de trois.
Les conditions et la méthode d'essai sont indiquées à l'Annexe B.

60081 Amend. 4 © IEC:2010 – I-8 –

1.5.2 Caps
The dimensions of the caps on a finished lamp shall be in accordance with IEC 60061-1.
a) For lamps with G5 or G13 caps, both pins (excluding flanges) of the two caps of a finished
lamp shall pass simultaneously, freely without binding, through parallel slots, suitably
spaced longitudinally to receive the lamp. The slots shall each be 2,87 mm wide for G5
caps, and 3,05 mm wide for G13 caps.
b) For lamps with R17d caps, both cap bosses of a finished lamp shall pass simultaneously,
freely without binding, through parallel slots, suitably spaced longitudinally to receive the
lamp with the bottom of the slots against the boss ends. The slots shall each be 6,35 mm
deep and 9,22 mm wide.
1.5.3 Dimensions
The dimensions of a lamp shall comply with the values specified on the relevant lamp data
sheet.
1.5.4 Starting characteristics
A lamp shall start fully within the time specified on the relevant lamp data sheet and remain
alight.
Conditions and method of test are given in Annex A.
1.5.5 Electrical and cathode characteristics
a) The initial reading of the voltage at the lamp terminals shall comply with the values
specified on the relevant lamp data sheet.
NOTE 1 It may be expected that over the declared lifetime of the lamp, the lamp voltage may rise typically by 5 V
to 10 V.
b) The initial reading of the power dissipated by a lamp shall not exceed the rated wattage,
specified on the relevant lamp data sheet, by more than 5 % + 0,5 W.
NOTE 2 Cathode watts due to supplementary heating are not included in the rated lamp wattage unless otherwise
stated on the lamp data sheet.
c) For a lamp having preheated cathodes for operation on a.c. mains frequencies starterless
circuits, the initial reading of the resistance of each cathode shall be not less than the
minimum value specified on the relevant lamp data sheet.
d) For a lamp having preheated cathodes for operation on high frequency, the initial reading
of the resistance of each cathode shall comply with the values specified on the relevant
lamp data sheet.
Conditions and method of test are given in Annex B.
1.5.6 Photometric characteristics
a) The initial reading of the luminous flux of a lamp shall be not less than 92 % of the rated
value.
b) The initial reading of the chromaticity coordinates x and y of a lamp shall be within
5 SDCM (standard deviation of colour matching) from the rated values.
NOTE See also Annex D on chromaticity co-ordinates.
c) The initial reading of the general colour rendering index Ra of a lamp shall be not less
than the rated value decreased by three.
Conditions and method of test are given in Annex B.

– B-1 – 60081 Amend. 4 © CEI:2010

Annexe B
(normative)
Méthode d'essai des caractéristiques électriques,
photométriques et de cathodes
B.1 Caractéristiques électriques et photométriques pour les lampes sans chauffage
additionnel des cathodes pendant le fonctionnement
B.1.1 Généralités
Les caractéristiques photométriques doivent être mesurées selon les recommandations
correspondantes de la CIE (Commission Internationale de l'Eclairage).
Avant d'être mesurées pour la première fois, les lampes doivent être vieillies pendant une
période de 100 h en fonctionnement normal.
Les mesures doivent être réalisées après un temps de stabilisation suffisant de la lampe.
Après la période de préparation telle que déclarée par le fabricant ou le vendeur
responsable, 15 min est un temps de stabilisation approprié.
NOTE Pendant le transport et la manipulation normale des lampes, par exemple la rotation de la lampe,
quelques quantités de mercure en excès peuvent être dispersées en petites gouttes à l’intérieur du tube. Une
préparation appropriée est obtenue quand tous les excès de mercure ont été réunis au point le plus froid du tube.
L’expérience a montré qu’au départ cette façon de conditionner la lampe peut durer jusqu’à 20 h. Une lampe est
prête pour le mesurage lorsque la période de conditionnement est achevée.
Pour être conditionnée et préchauffée, la lampe peut être préparée dans un lieu distant du
lieu d’essai. Quand la lampe est déplacée vers le lieu d’essai, étant entendu que la lampe a
été tenue dans la même position et n’a pas été soumise à une vibration ou choc, et
qu’aucune partie de verre chaud n’a été touchée (c’est-à-dire créant un point froid parasite),
une période de stabilisation de 15 min à 60 min (voir Tableau B.1) est nécessaire dans le
lieu d’essai. Enfin d’éviter le refroidissement des parties de verre chaud pendant le transport
de la lampe vers le lieu d’essai, des gants thermiquement isolants ou tout autre technique
équivalente doit être utilisée. Il convient que l’interruption de l’alimentation soit aussi courte
que possible. Si les valeurs s’écartent du Tableau B.1, il convient que les spécifications
correspondantes du fabricant soient appliquées. Voir l'Article B.4 pour la préparation de la lampe
et la position d'essai pour les lampes de 16 mm diamètre de tube.
La mesure de l’émission de lumière et la tension d’utilisation de la lampe doit être prise au
minimum une fois par minute. Pendant les 5 dernières minutes du temps de stabilisation, la
différence entre les valeurs lues maximales et minimales doit être inférieure à 1 % de la
moyenne des valeurs lues. Si cela n’est pas réalisable, les variations réelles doivent être
déclarées.
Tableau B.1 – Durée de stabilisation en fonction du temps de repos
Conditionnement (peut faire partie du h 20
vieillissement)
Domaine d’application Pour les lampes Pour les lampes
diamètres > 20 mm diamètres < 20 mm
Temps de repos (transport au lieu d’essai) min
≤ 5 > 5 ≤ 30 > 30
Durée de stabilisation min 15 60 60 20 × 60
NOTE Pour les lampes de 16 mm correspondant aux feuilles de caractéristiques numéros 1020, 1030, 1040 et
1060, les temps de stabilisation pour la lampe > 20 mm s’applique.

60081 Amend. 4 © IEC:2010 – B-2 –

Annex B
(normative)
Method of test for electrical, photometric and cathode characteristics

B.1 Electrical and photometric characteristics for lamps without supplementary
cathode heating during operation
B.1.1 General
Photometric characteristics shall be measured in accordance with the relevant
recommendations of the CIE (Commission Internationale de l'Eclairage).
Before the lamps are measured for the first time, they shall be aged for a period of 100 h of
normal operation.
Measurements shall be made after a sufficient period of stabilisation of the lamp. An
appropriate stabilisation time is 15 min, after the conditioning period as declared by the
manufacturer or responsible vendor.
NOTE During shipping and normal handling of the lamps, e.g. rotating of the lamp, any excess amount of
mercury may be distributed in small droplets within the discharge tube. Proper conditioning is reached when all
the excess mercury has been collected at the coldest spot in the tube. Experience has shown that initially this
process of lamp conditioning may take up to 20 h. A lamp is ready for measurement when it has passed the
conditioning period.
For conditioning and pre-warming, the lamp may be operated in a location distant to the test
location. When moving to the test location, provided that the lamp has been kept in the same
position and not subjected to vibration or shock, and no warm glass parts are touched (i.e.
creating a parasitic cold spot), a stabilisation period of 15 min to 60 min (see Table B.1) is
necessary in the test location. To avoid cooling down of warm glass parts during moving the
lamp to test location, thermally insulating gloves or similar technique shall be used. The
interruption of the supply should be as short as possible. If deviating from the values in the
Table B.1. the relevant specification of the manufacturer should be observed. See
Clause B.4 for lamp conditioning and test position for 16mm tube diameter lamps.
Measurement of light output and lamp operating voltage shall be taken at least once per
minute. During the final 5 min of stabilisation time, the difference of maximum and minimum
readings of light output and lamp operating voltage shall be less than 1 % of the average of
the readings. If this is not feasible, the real fluctuation shall be stated.
Table B.1 – Stabilisation time versus off time
Conditioning (can be part of aging) h 20
Scope For lamps For lamps
> 20 mm diameter < 20 mm diameter
Off time (transport to test location) min ≤ 5 > 5 ≤ 30 > 30
Stabilisation time min 15 60 60
20 × 60
NOTE For 16 mm lamps with datasheet numbers 1020, 1030, 1040 and 1060, the stabilisation time for lamps
> 20 mm is applied.
– B-1a – 60081 Amend. 4 © CEI:2010

Vieillissement Conditionnement – peut être Arrêt de la lampe,

durée: 100 h initial, après inclus dans le vieillissement ou transport de la salle de
avoir atteint la durée de le préchauffage vieillissement au lieu

vieillissement initial - durée: 20 h d’essai
lieu: salle de vieillissement lieu: salle de vieillissement ou
lieu d’essai
Préchauffage Stabilisation Relever de la dernière

durée: 60 min durée: 15 min valeur
lieu: lieu d’essai lieu: équipement d’essai

oui
Arrêt de la lampe, Relever les 6 valeurs des
transport du lieu de 5 dernières minutes à
Valeurs dans
préchauffage à 1 min d’intervalle
les 1 %?
l’équipement d’essai
non
Stabilisation Relever les valeurs brutes,
durée: 60 min montrer les variations
Diamètre du
tube >20 mm? lieu: équipement d’essai
non
oui
oui
oui Retour à 20 h de conditionnement
Repos inférieur
Repos
à 30 min?
inférieur à
non
5 min?
non
NOTE Les lignes pointillées représentent des étapes optionnelles.

Figure B.1a – Organigramme représentatif de l’essai photométrique

60081 Amend. 4 © IEC:2010 – B-2a –

Ageing Conditioning - can be a Lamp off,
duration: 100 h initial, any part of aging or preheating move from ageing room to
after having passed initial - duration: 20 h test location

aging location: ageing location: ageing room or
room test location
Report last reading
Preheating Stabilization
duration: 60 min duration: 15 min
location: test location location: test equipment

yes
Lamp off, Take 6 data readings
move from preheat location of the last 5 min
Readings
to test equipment in 1 min intervals
within 1 %?
no
Stabilization Report raw data, show
duration: 60 min fluctuation
Tube diameter
location: test equipment
>20 mm?
no
yes
yes
yes Back to 20 h conditioning
Off time less Off time less
than 5 min? than 30 min?
no
no
NOTE Dashed lines mean optional items.

Figure B.1a – Typical flowchart of photometry test

– B-1b – 60081 Amend. 4 © CEI:2010

Les lampes doivent être essayées en position horizontale.
Les connexions des contacts de la lampe par rapport aux sorties du ballast ne doivent pas
être changées pendant toute la durée des essais. Pour les lampes munies de culots à deux
broches ou contacts, le diagramme suivant est utilisé par convention (où x indique les
contacts à connecter au circuit principal).

Les lampes doivent être essayées dans une atmosphère à l'abri de courants d'air et à une
température ambiante de 25 °C ± 1 °C, sauf spécification contraire dans la feuille de
caractéristiques de la lampe correspondante.
Lorsqu'on effectue les mesures dans un intégrateur photométrique approprié, la temperature
ambiante est prise comme étant celle de la température de l'air aux points suivants:
− à une distance de la paroi de l'ampoule égale ou supérieure à 10 % du diamètre nominal
de l'intégrateur;
− à une distance de la paroi de l'intégrateur égale ou supérieure à un sixième du diamètre
nominal de l'intégrateur;
− près de l'axe de la lampe de niveau avec le centre de la lampe.

60081 Amend. 4 © IEC:2010 – B-2b –

Lamps shall be tested in a horizontal operating position.
The connections of the lamp contacts, with reference to the terminations of the ballast, shall
not be changed for the whole course of the tests. For lamps having caps with two pins or
contacts, by convention the following arrangement is used (where x indicates the contacts to
be connected to the main circuit):

Lamps shall be tested in a draught-free atmosphere at an ambient temperature of 25 °C ±
1 °C, unless otherwise specified on the relevant lamp data sheet.
When measuring in a suitable photometric integrator, the ambient temperature is taken to be
the air temperature at the following position:
– at a distance from the bulb wall of not less than 10 % of the nominal diameter of the
integrator;
– at a distance from the wall of the integrator of not less than one-sixth of the nominal
diameter of the integrator;
– near the lamp axis on a level with the centre of the lamp.

– C-1 – 60081 Amend. 4 © CEI:2010

Annexe C
(normative)
Méthode d'essai du maintien du flux lumineux et de la durée

C.1 Généralités
Le flux lumineux à un instant donné de la vie d'une lampe doit être mesuré comme cela est
prescrit à l'Annexe B.
Pendant l'essai de durée, les lampes doivent fonctionner comme suit:
− les lampes doivent fonctionner à une température ambiante comprise entre 15 °C et
50 °C. Les courants d'air excessifs doivent être évités et les lampes ne doivent pas être
soumises à des vibrations importantes ou à des chocs;
− les lampes doivent fonctionner en position horizontale;
− les connexions des contacts de la lampe par rapport aux bornes du ballast ne doivent pas
être modifiées tout au long des essais;
− les lampes doivent fonctionner dans le circuit pour lequel elles sont prévues par le
fabricant;
− les lampes doivent être éteintes pendant 15 min toutes les 2 h 45 min de fonctionnement.
NOTE 1 En Amérique du Nord, un cycle de 3 h allumé et 20 min éteint est utilisé.
NOTE 2 Si un cycle complémentaire au cycle de 3 h est demandé, il convient d’utiliser un cycle de 12 h (11 h
allumé, 1 h éteint).
C.2 Lampes destinées à fonctionner aux fréquences des réseaux à courant alternatif
Le ballast utilisé doit être conforme aux exigences de la CEI 60921. Pour les circuits
capacitifs, en outre, le condensateur utilisé doit être conforme aux exigences de la
CEI 61049.
Lorsque, sous sa tension assignée, le ballast est associé à une lampe d'essai, la lampe doit
absorber une puissance qui ne s'écarte pas de plus de 4 % de sa valeur assignée. Une lampe
d'essai est une lampe dont la tension aux bornes ne s'écarte pas de plus de 2 % de sa valeur
assignée lorsqu'elle fonctionne associée à son ballast de référence.
NOTE Le type de ballast pour ces essais n'est pas spécifié, mais le type utilisé peut avoir une influence sur les
résultats de l'essai. Il est recommandé que le type de ballast utilisé soit indiqué. En cas de doute, l'utilisation d'un
ballast inductif est conseillée car ce type de ballast possède le plus petit nombre de paramètres pouvant avoir une
influence sur les résultats.
Pour les lampes fonctionnant avec un starter, le courant de préchauffage à la tension
d'alimentation assignée ne doit pas s'écarter de plus de 10 % de la valeur assignée spécifiée
sur la feuille de caractéristiques de la lampe correspondante.
Pour les lampes fonctionnant avec un starter, le type de starter utilisé doit être conforme aux
exigences de la CEI 60155 et doit, dans tous les cas, être soumis à l'accord du fabricant de la
lampe ou du vendeur responsable.
Pendant l'essai de durée, la tension d'alimentation et la fréquence ne doivent pas s'écarter de
plus de 2 % de la tension et de la fréquence assignées du ballast utilisé.
C.3 Lampes destinées à fonctionner en haute fréquence
Le ballast utilisé doit être conforme aux exigences de la CEI 60929.

60081 Amend. 4 © IEC:2010 – C-2 –

Annex C
(normative)
Method of test for lumen maintenance and life
C.1 General
The luminous flux at a given time in the life of a lamp shall be measured as specified in
Annex B.
During the life testing, lamps shall be operated as follows:
– lamps shall be operated at an ambient temperature of between 15 °C and 50 °C.
Excessive draughts shall be avoided, and the lamps shall not be subject to extreme
vibration and shock;
– lamps shall be operated in a horizontal position;
– the connections of the lamp contacts, with reference to the terminations of the ballast,
shall not be changed for the whole course of the tests;
– lamps shall be operated in the circuit for which they are intended by the manufacturer;
– lamps shall be switched off for 15 min after each 2 h 45 min of operation.
NOTE 1 In North America, a cycle of 3 h on, 20 min off is used.
NOTE 2 If an additional cycle deviating from the 3 h cycle is requested, a 12 h cycle (11 h on, 1 h off) should be
used.
C.2 Lamps for operation on a.c. mains frequencies
The ballast used shall comply with the requirements of IEC 60921. For capacitive circuits
additionally the capacitor used shall comply with the requirements of IEC 61049.
When the ballast, at its rated voltage, is associated with a test lamp, the lamp shall dissipate
a power which does not differ from its rated value by more than 4 %. A test lamp is a lamp
whose voltage at lamp terminals does not deviate by more than 2 % from its rated value,
when operated with its reference ballast.
NOTE The choice of the type of ballasts for these tests is left open, but the type used can have an influence on
the results of the test. It is recommended that the type of ballast employed should be stated. In case of doubt, the
use of an inductive type of ballast is recommended because such a type has the smallest number of parameters
capable of affecting the results.
For lamps operated with a starter the preheating current, at rated supply voltage, shall not
differ by more than 10 % from the rated value specified on the relevant lamp data sheet.
For lamps operated with a starter, the type of starter to be used shall comply with the
requirements of IEC 60155, and shall in any case be subject to agreement with the lamp
manufacturer or responsible vendor.
During the life testing, the supply voltage and frequency shall not differ by more than 2 %
from the rated voltage and frequency of the ballast used.
C.3 Lamps for operation on high frequency
The ballast used shall comply with the requirements of IEC 60929.

– E-1 – 60081 Amend. 4 © CEI:2010

Annexe E
(informative)
Renseignements pour la conception du ballast et du starter

E.1 Généralités
Lors de la conception des ballasts et des starters, et afin d'assurer le fonctionnement correct
de la lampe, il convient de tenir compte des renseignements correspondants donnés sur la
feuille de caractéristiques de la lampe et dans la présente annexe.
E.2 Conditions de préamorçage pour lampes fonctionnant en haute fréquence
Pour les lampes fonctionnant en haute fréquence et ayant des cathodes préchauffées, les
exigences pour un préchauffage correct sont spécifiées sur la feuille de caractéristiques de la
lampe correspondante. On trouve une explication de ces exigences à l'Annexe D de la
CEI 60929 et à l'Annexe B de la CEI 60927.
Pour certaines lampes, des informations supplémentaires concernant les exigences
d'amorçage non préchauffé en haute fréquence figurent sur la feuille de caractéristiques de la
lampe correspondante.
E.3 Fréquence à utiliser pour les lampes fonctionnant en haute fréquence
Pour les lampes conçues pour un fonctionnement en haute fréquence, les feuilles de
caractéristiques des lampes prescrivent une plage de fréquences pour le ballast de référence
et pour les lampes à tester (caractéristiques d'amorçage, électriques et photométriques).
Cette plage de fréquences a été choisie pour permettre la reproduction aisée des résultats
d'essai et n'a pas pour but de restreindre la conception des ballasts haute fréquence, lorsque
pour des raisons pratiques une fréquence plus élevée peut s'avérer appropriée.
E.4 Décalage de tension continue admissible pendant le préchauffage
La valeur crête-crête de la tension à circuit ouvert doit être inférieure ou égale à 2,8 fois la
valeur de la tension efficace maximale du circuit ouvert pour t ≤ t . Des crêtes étroites de
s
tension pendant la première période de tension après le démarrage du préchauffage doivent
être ignorées lorsqu’un ballast est essayé avec ce mode opératoire.
Le décalage de tension continue (valeur moyenne) d’une tension à circuit ouvert ne doit pas
dépasser la tension efficace à circuit ouvert pour t ≤ t conformément aux spécifications de la

s
feuille de caractéristiques de la lampe correspondante. Dans les cas où la tension efficace à
circuit ouvert pour t ≤ t est spécifiée comme étant inférieure à 200 V, le décalage de tension

s
continue d’une tension à circuit ouvert doit être inférieur ou égale à 200 V.

60081 Amend. 4 © IEC:2010 – E-2 –

Annex E
(informative)
Information for ballast and starter design

E.1 General
In order to safeguard proper functioning of the lamp, the relevant information, given on the
lamp data sheet and in this annex, should be taken into account when designing ballasts and
starters.
E.2 Prestarting conditions for high frequency operated lamps
For lamps operated on high frequency and having preheated cathodes, the requirements for
proper preheating are specified on the relevant lamp data sheet. An explanation of these
requirements is given in Annex D of IEC 60929 and in Annex B of IEC 60927.
For some lamps, additional information concerning high frequency non-preheat starting
requirements is given on the relevant lamp data sheet.
E.3 Frequency to be used for high frequency operated lamps
For lamps designed for operation on high frequency, the lamp data sheets prescribe a
frequency range for the reference ballast and for the testing of lamps (starting, electrical and
photometric characteristics). This frequency range has been chosen for ease of reproducing
test results and is not intended to restrict the design of high frequency ballasts, where for
practical reasons a higher frequency may be appropriate.
E.4 Tolerable DC-offset during preheat
The peak-peak value of the open-circuit voltage shall be less than or equal to 2,8 times
maximum r.m.s value of the open-circuit voltage for t ≤ t .
s
Narrow voltage peaks during the first half period of the mains voltage after switching on
preheat shall be disregarded when testing the control gear against this sub-clause.
The DC-offset (mean value) of the open-circuit voltage shall not exceed the r.m.s. open circuit
voltage for t ≤ t as specified on the relevant lamp data sheet. In cases where the r.m.s. open
s
circuit voltage for t ≤ t is specified to less than 200 V, the DC-offset of the open-circuit
s
voltage shall be less than or equal to 200 V.

– II-3 – 60081 Amend. 4 © CEI:2010

2.3 Feuilles de caractéristiques des lampes
2.3.1 Liste des feuilles de caractéristiques
Feuille N° Puissance Dimensions Circuit
Fréquence Culot
60081- nominale nominales
Type de cathode
Réseau courant Haute
IEC-
W mm
Hz alternatif fréquence
1020 4 50 60 16 x 150 G 5 Starter – Préchauffée
1030 6 50 60 16 x 225 G 5 Starter – Préchauffée
1040 8 50 60 16 x 300 G 5 Starter – Préchauffée
1060 13 50 60 16 x 525 G 5 Starter – Préchauffée
2120 15 50 60 26 x 450 G 13 Starter Sans starter Préchauffée
2215* 15 50 60 26 x 550 G 13 Starter Sans starter Préchauffée
2220 18 50 – 26 x 600 G 13 Starter Sans starter Préchauffée
2230 20 50 60 32 x 600 G 13 Starter – Préchauffée
2240 20 50 60 38 x 600 G 13 Starter – Préchauffée
2315 25 50 – 38 x 970 G 13 Starter – Préchauffée
2320 30 50 60 26 x 900 G 13 Starter Sans starter Préchauffée
2340 30 50 – 38 x 900 G 13 Starter – Préchauffée
2420 36 50 – 26 x 1200 G 13 Starter Sans starter Préchauffée
2425 38 50 – 26 x 1050 G 13 Starter Sans starter Préchauffée
2430 40 50 60 32 x 1200 G 13 Starter – Préchauffée
2440 40 50 60 38 x 1200 G 13 Starter – Préchauffée
2520 58 50 – 26 x 1500 G 13 Starter Sans starter Préchauffée
2530 65 50 – 32 x 1500 G 13 Starter – Préchauffée
2540 65 50 – 38 x 1500 G 13 Starter – Préchauffée
2620 70 50 60 26 x 1800 G 13 Starter Sans starter Préchauffée
2640 75 50 – 38 x 1800 G 13 Starter – Préchauffée
2660* 80 50 – 38 x 1500 G 13 Starter – Préchauffée
2670* 85 50 – 38 x 1800 G 13 Starter – Préchauffée
2840 100 50 – 38 x 2400 G 13 Starter – Préchauffée
2880* 125 50 – 38 x 2400 G 13 Starter – Préchauffée
3020 4 50 60 16 x 150 G 5 Sans starter – Préchauffée, forte résistance
3030 6 50 60 16 x 225 G 5 Sans starter – Préchauffée, forte résistance
3040 8 50 60 16 x 300 G 5 Sans starter – Préchauffée, forte résistance
4240 20 50 60 38 x 600 G 13 Sans starter – Préchauffée, forte résistance
4340 30 50 – 38 x 900 G 13 Sans starter – Préchauffée, forte résistance
4440 40 50 60 38 x 1200 G 13 Sans starter – Préchauffée, forte résistance
4540 65 50 – 38 x 1500 G 13 Sans starter – Préchauffée, forte résistance
4640 75 50 – 38 x 1800 G 13 Sans starter – Préchauffée, forte résistance
4660* 80 50 – 38 x 1500 G 13 Sans starter – Préchauffée, forte résistance
4670* 85 50 – 38 x 1800 G 13 Sans starter – Préchauffée, forte résistance
4880 125 50 – 38 x 2400 G 13 Sans starter – Préchauffée, forte résistance
5230 20 50 60 32 x 600 G 13 Sans starter – Préchauffée, faible résistance
5240 20 50 60 38 x 600 G 13 Sans starter – Préchauffée, faible résistance
5340 30 50 60 38 x 900 G 13 Sans starter – Préchauffée, faible résistance
5430 40 50 60 32 x 1200 G 13 Sans starter – Préchauffée, faible résistance
5440 40 50 60 38 x 1200 G 13 Sans starter – Préchauffée, faible résistance
5540 65 50 – 38 x 1500 G 13 Sans starter – Préchauffée, faible résistance
5840 85 50 – 38 x 2400 G 13 Sans starter – Préchauffée, faible résistance
5960 60 – 60 38 x 1200 R17d Sans starter – Préchauffée, faible résistance
5970 87 – 60 38 x 1800 R17d Sans starter – Préchauffée, faible résistance
5980 112 – 60 38 x 2400 R17d Sans starter – Préchauffée, faible résistance
6030 6 25 k 7 x 220 W4.3 – Sans starter Préchauffée
6040 8 25 k 7 x 320 W4.3 – Sans starter Préchauffée
6050 11 25 k 7 x 420 W4.3 – Sans starter Préchauffée
6060 13 25 k 7 x 520 W4.3 – Sans starter Préchauffée
6520 14 ≥ 20 k 16 x 550 G 5 – Sans starter Préchauffée
6530 21 16 x 850 G 5 – Sans starter Préchauffée
≥ 20 k
6620 24 ≥ 20 k 16 x 550 G 5 – Sans starter Préchauffée
6640 28 16 x 1150 G 5 – Sans starter Préchauffée
≥ 20 k
6650 35 ≥ 20 k 16 x 1450 G 5 – Sans starter Préchauffée
6730 39 ≥ 20 k 16 x 850 G 5 – Sans starter Préchauffée
6750 49 16 x 1450 G 5 – Sans starter Préchauffée
≥ 20 k
6840 54 ≥ 20 k 16 x 1150 G 5 – Sans starter Préchauffée
6850 80 16 x 1450 G 5 – Sans starter Préchauffée
≥ 20 k
7220 16 ≥ 20 k 26 x 600 G 13 – Sans starter Préchauffée
7420 32 26 x 1200 G 13 – Sans starter Préchauffée
≥ 20 k
7520 50 ≥ 20 k 26 x 1500 G 13 – Sans starter Préchauffée
8240 20 50 – 38 x 600 Fa6 Sans starter – Non préchauffée
8440 40 50 – 38 x 1200 Fa6 Sans starter – Non préchauffée
8540 65 50 – 38 x 1500 Fa6 Sans starter – Non préchauffée
8640 39 – 60 38 x 1200 Fa8 Sans starter – Non préchauffée
8740 57 – 60 38 x 1800 Fa8 Sans starter – Non préchauffée
8840 75 – 60 38 x 2400 Fa8 Sans starter – Non préchauffée
9420 32 ≥ 20 k 26 x 1200 Fa6 – Sans starter Non préchauffée
9520 50 26 x 1500 Fa6 – Sans starter Non préchauffée
≥ 20 k
* Principalement destinée au remplacement.

60081 Amend. 4 © IEC:2010 – II-4 –

2.3 Lamp data sheets
2.3.1 List of lamp data sheets
Sheet No. Nominal Nominal Circuit
Frequency Cap
60081- wattage dimensions
Cathode type
IEC-
AC mains High
W mm
Hz
frequency
1020 4 50 60 16 x 150 G 5 Starter – Preheated
1030 6 50 60 16 x 225 G 5 Starter – Preheated
1040 8 50 60 16 x 300 G 5 Starter – Preheated
1060 13 50 60 16 x 525 G 5 Starter – Preheated
2120 15 50 60 26 x 450 G 13 Starter Starterless Preheated
2215* 15 50 60 26 x 550 G 13 Starter Starterless Preheated
2220 18 50 – 26 x 600 G 13 Starter Starterless Preheated
2230 20 50 60 32 x 600 G 13 Starter – Preheated
2240 20 50 60 38 x 600 G 13 Starter – Preheated
2315 25 50 – 38 x 970 G 13 Starter – Preheated
2320 30 50 60 26 x 900 G 13 Starter Starterless Preheated
2340 30 50 – 38 x 900 G 13 Starter – Preheated
2420 36 50 – 26 x 1200 G 13 Starter Starterless Preheated
2425 38 50 – 26 x 1050 G 13 Starter Starterless Preheated
2430 40 50 60 32 x 1200 G 13 Starter – Preheated
2440 40 50 60 38 x 1200 G 13 Starter – Preheated
2520 58 50 – 26 x 1500 G 13 Starter Starterless Preheated
2530 65 50 – 32 x 1500 G 13 Starter – Preheated
2540 65 50 – 38 x 1500 G 13 Starter – Preheated
2620 70 50 60 26 x 1800 G 13 Starter Starterless Preheated
2640 75 50 – 38 x 1800 G 13 Starter – Preheated
2660* 80 50 – 38 x 1500 G 13 Starter – Preheated
2670* 85 50 – 38 x 1800 G 13 Starter – Preheated
2840 100 50 – 38 x 2400 G 13 Starter – Preheated
2880* 125 50 – 38 x 2400 G 13 Starter – Preheated
3020 4 50 60 16 x 150 G 5 Starterless – Preheated, high resistance
3030 6 50 60 16 x 225 G 5 Starterless – Preheated, high resistance
3040 8 50 60 16 x 300 G 5 Starterless – Preheated, high resistance
4240 20 50 60 38 x 600 G 13 Starterless – Preheated, high resistance
4340 30 50 – 38 x 900 G 13 Starterless – Preheated, high resistance
4440 40 50 60 38 x 1200 G 13 Starterless – Preheated, high resistance
4540 65 50 – 38 x 1500 G 13 Starterless – Preheated, high resistance
4640 75 50 – 38 x 1800 G 13 Starterless – Preheated, high resistance
4660* 80 50 – 38 x 1500 G 13 Starterless – Preheated, high resistance
4670* 85 50 – 38 x 1800 G 13 Starterless – Preheated, high resistance
4880 125 50 – 38 x 2400 G 13 Starterless – Preheated, high resistance
5230 20 50 60 32 x 600 G 13 Starterless – Preheated, low resistance
5240 20 50 60 38 x 600 G 13 Starterless – Preheated, low resistance
5340 30 50 60 38 x 900 G 13 Starterless – Preheated, low resistance
5430 40 50 60 32 x 1200 G 13 Starterless – Preheated, low resistance
5440 40 50 60 38 x 1200 G 13 Starterless – Preheated, low resistance
5540 65 50 – 38 x 1500 G 13 Starterless – Preheated, low resistance
5840 85 50 – 38 x 2400 G 13 Starterless – Preheated, low resistance
5960 60 – 60 38 x 1200 R17d Starterless – Preheated, low resistance
5970 87 – 60 38 x 1800 R17d Starterless – Preheated, low resistance
5980 112 – 60 38 x 2400 R17d Starterless – Preheated, low resistance
6030 6 25 k 7 x 220 W4.3 – Starterless Preheated
6040 8 25 k 7 x 320 W4.3 – Starterless Preheated
6050 11 25 k 7 x 420 W4.3 – Starterless Preheated
6060 13 25 k 7 x 520 W4.3 – Starterless Preheated
6520 14 ≥ 20 k 16 x 550 G 5 – Starterless Preheated
6530 21 16 x 850 G 5 – Starterless Preheated
≥ 20 k
6620 24 ≥ 20 k 16 x 550 G 5 – Starterless Preheated
6640 28 16 x 1150 G 5 – Starterless Preheated
≥ 20 k
6650 35 ≥ 20 k 16 x 1450 G 5 – Starterless Preheated
6730 39 16 x 850 G 5 – Starterless Preheated
≥ 20 k
6750 49 ≥ 20 k 16 x 1450 G 5 – Starterless Preheated
6840 54 ≥ 20 k 16 x 1150 G 5 – Starterless Preheated
6850 80 16 x 1450 G 5 – Starterless Preheated
≥ 20 k
7220 16 ≥ 20 k 26 x 600 G 13 – Starterless Preheated
7420 32 26 x 1200 G 13 – Starterless Preheated
≥ 20 k
7520 50 ≥ 20 k 26 x 1500 G 13 – Starterless Preheated
8240 20 50 – 38 x 600 Fa6 Starterless – Non-preheated
8440 40 50 – 38 x 1200 Fa6 Starterless – Non-preheated
8540 65 50 – 38 x 1500 Fa6 Starterless – Non-preheated
8640 39 – 60 38 x 1200 Fa8 Starterless – Non-preheated
8740 57 – 60 38 x 1800 Fa8 Starterless – Non-preheated
8840 75 – 60 38 x 2400 Fa8 Starterless – Non-preheated
9420 32 ≥ 20 k 26 x 1200 Fa6 – Starterless Non-preheated
9520 50 26 x 1500 Fa6 – Starterless Non-preheated
≥ 20 k
* Mainly
...
