IEC 61226:2005

NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-02
Centrales nucléaires de puissance –
Systèmes d'instrumentation et de contrôle
commande importants pour la sûreté –
Classement des fonctions d'instrumentation
et de contrôle commande
Nuclear power plants –
Instrumentation and control systems
important to safety –
Classification of instrumentation
and control functions
Numéro de référence
Reference number
CEI/IEC 61226:2005
Numérotation des publications Publication numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For

devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.

Editions consolidées Consolidated editions

Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its

CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1

exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE IEC
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2005-02
Centrales nucléaires de puissance –
Systèmes d'instrumentation et de contrôle
commande importants pour la sûreté –
Classement des fonctions d'instrumentation
et de contrôle commande
Nuclear power plants –
Instrumentation and control systems
important to safety –
Classification of instrumentation
and control functions
 IEC 2005 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale PRICE CODE U
International Electrotechnical Commission
Международная Электротехническая Комиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

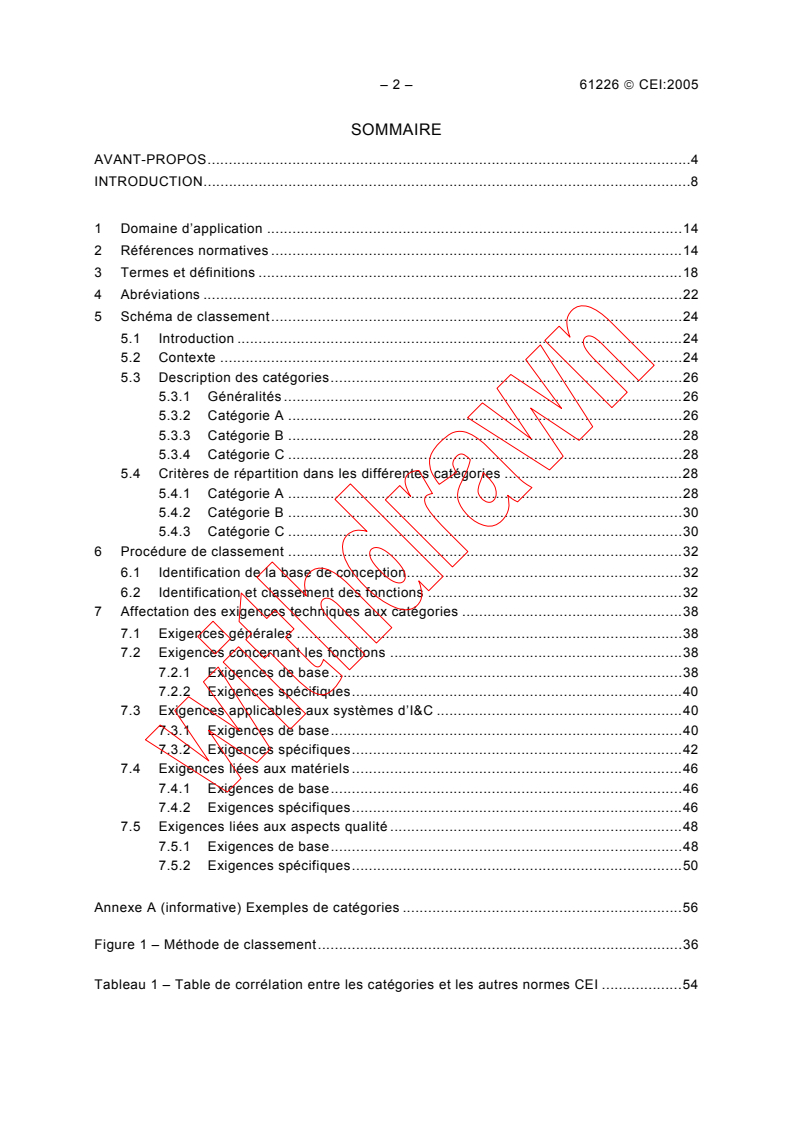

– 2 – 61226  CEI:2005
SOMMAIRE
AVANT-PROPOS.4

INTRODUCTION.8

1 Domaine d’application .14

2 Références normatives .14

3 Termes et définitions .18

4 Abréviations .22

5 Schéma de classement.24
5.1 Introduction .24
5.2 Contexte .24
5.3 Description des catégories.26
5.3.1 Généralités .26
5.3.2 Catégorie A .26
5.3.3 Catégorie B .28
5.3.4 Catégorie C .28
5.4 Critères de répartition dans les différentes catégories .28
5.4.1 Catégorie A .28
5.4.2 Catégorie B .30
5.4.3 Catégorie C .30
6 Procédure de classement .32
6.1 Identification de la base de conception.32
6.2 Identification et classement des fonctions .32
7 Affectation des exigences techniques aux catégories .38
7.1 Exigences générales .38
7.2 Exigences concernant les fonctions .38
7.2.1 Exigences de base.38
7.2.2 Exigences spécifiques.40
7.3 Exigences applicables aux systèmes d’I&C .40
7.3.1 Exigences de base.40
7.3.2 Exigences spécifiques.42
7.4 Exigences liées aux matériels .46
7.4.1 Exigences de base.46

7.4.2 Exigences spécifiques.46
7.5 Exigences liées aux aspects qualité .48
7.5.1 Exigences de base.48
7.5.2 Exigences spécifiques.50

Annexe A (informative) Exemples de catégories .56

Figure 1 – Méthode de classement.36

Tableau 1 – Table de corrélation entre les catégories et les autres normes CEI .54

61226  IEC:2005 – 3 –
CONTENTS
FOREWORD.5

INTRODUCTION.9

1 Scope .15

2 Normative references .15

3 Terms and definitions .19

4 Abbreviations .23

5 Classification scheme .25
5.1 Introduction .25
5.2 Background .25
5.3 Description of categories .27
5.3.1 General .27
5.3.2 Category A .27
5.3.3 Category B .29
5.3.4 Category C .29
5.4 Assignment criteria .29
5.4.1 Category A .29
5.4.2 Category B .31
5.4.3 Category C .31
6 Classification procedure .33
6.1 Identification of design basis.33
6.2 Identification and classification of functions.33
7 Assignment of technical requirements to categories .39
7.1 General requirements .39
7.2 Requirements related to functions .39
7.2.1 Basic requirements .39
7.2.2 Specific requirements.41
7.3 Requirements related to I&C systems.41
7.3.1 Basic requirements .41
7.3.2 Specific requirements.43
7.4 Requirements related to equipment.47
7.4.1 Basic requirements .47

7.4.2 Specific requirements.47
7.5 Requirements related to quality aspects .49
7.5.1 Basic requirements .49
7.5.2 Specific requirements.51

Annex A (informative) Examples of categories.57

Figure 1 – Method of classification .37

Table 1 – Tabular correlation between categories and other IEC standards.55

– 4 – 61226  CEI:2005
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
CENTRALES NUCLÉAIRES DE PUISSANCE –

SYSTÈMES D’INSTRUMENTATION ET DE CONTRÔLE COMMANDE

IMPORTANTS POUR LA SÛRETÉ –
CLASSEMENT DES FONCTIONS D'INSTRUMENTATION

ET DE CONTRÔLE COMMANDE
AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire

l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61226 a été établie par le sous-comité 45A: Instrumentation et
contrôle commande des installations nucléaires, du comité d'études 45 de la CEI: Instrumen-
tation nucléaire.
Cette deuxième édition annule et remplace la première édition parue en 1993 et constitue une
révision technique. Les modifications techniques majeures par rapport à l’édition précédente
sont les suivantes:
• correction d’une erreur, faite dans la première version anglaise, en remplaçant
“ensurance” par “assurance” dans tout le document;
• clarification du fait que les fonctions soient classées, alors que la plupart des exigences
techniques s’appliquent aux systèmes associés et aux matériels qui assurent la mise en
œuvre des fonctions. Le classement lui même est basé uniquement sur l’importance pour
la sûreté des fonctions, ces dernières remplaçant les FSE de la première édition;

61226  IEC:2005 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

____________
NUCLEAR POWER PLANTS –
INSTRUMENTATION AND CONTROL SYSTEMS

IMPORTANT TO SAFETY –
CLASSIFICATION OF INSTRUMENTATION

AND CONTROL FUNCTIONS
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.

International Standard IEC 61226 has been prepared by subcommittee 45A: Instrumentation
and control of nuclear facilities, of IEC technical committee 45: Nuclear instrumentation.
This second edition cancels and replaces the first edition published in 1993 and constitutes a
technical revision. The main changes with respect to the previous edition are listed below:
• to correct the error in the first edition , replacing “ensurance” by “assurance” throughout
the document;
• to clarify that functions are classified, whereas the technical requirements apply
predominantly to the associated systems and equipment that implement the functions.
The classification itself is based solely on the safety importance of functions, in place of
FSE in the first edition;
– 6 – 61226  CEI:2005
• mise à jour du format du document conformément aux directives ISO/CEI en vigueur

portant sur la présentation des normes;

• mise en cohérence de la norme avec les nouvelles révisions des documents de l’AIEA,

NS-R-1 et NS-G-1.3. Cela comprend autant que possible l’adaptation des définitions;

• clarification des critères d’affectation aux catégories;

• révision des exigences existantes et mise à jour de la terminologie et des définitions;

• remplacement, autant que possible, des exigences associées aux catégories par des

références aux normes pertinentes et introduction des nouvelles normes parues depuis la

publication de la première édition, plus particulièrement la CEI 61513;

• introduction des exigences concernant l’interface homme machine et la compatibilité
électromagnétique;
• introduction, suite à la publication du rapport technique CEI 61838, de l’approche
permettant l’utilisation des résultats d’évaluation probabiliste dans le processus de
classement.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
45A/547/FDIS 45A/555/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
61226  IEC:2005 – 7 –
• to update the format to align with the current ISO/IEC directives on style of standards;

• to align the standard with the new revisions of IAEA documents NS-R-1 and NS-G-1.3.
This includes as far as possible adaptation of the definitions;

• to clarify the assignment criteria to categories;

• to review the existing requirements and to update the terminology and definitions;

• to replace, as far as possible, requirements associated with categories by references to
relevant normative standards and introduce new standards published since the first

edition, especially IEC 61513;

• to introduce human machine interface and electromagnetic compatibility requirements;

• to introduce the approach that results from probabilistic assessment may be used in the
classification process, as a consequence of the publication of the IEC technical report
IEC 61838.
The text of this standard is based on the following documents:
FDIS Report on voting
45A/547/FDIS 45A/555/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 61226  CEI:2005
INTRODUCTION
Contexte technique, questions importantes et structure de la norme

La présente Norme internationale répond à l’exigence de l’Agence Internationale de l’Energie

Atomique (AIEA) concernant le classement des systèmes d’instrumentation et de contrôle

commande (I&C) des centrales nucléaires de puissance en fonction de leur l’importance pour

la sûreté. L’utilisation de systèmes d’I&C à base d’informatique répartie dans l’instrumentation

et le contrôle commande des centrales nucléaire de puissance entraîne la répartition des

fonctions importantes pour la sûreté dans plusieurs systèmes ou sous systèmes. Ainsi, le but
de cette norme est de:
– classer les fonctions d’I&C importantes pour la sûreté en catégories, dépendant de leur
contribution à la prévention et à l’atténuation des évènements initiateurs hypothétiques
(EIH), et de développer des exigences qui soient cohérentes avec l’importance pour la
sûreté de chacune des catégories;
– assigner aux systèmes d’I&C et aux matériels concernés, réalisant les fonctions classées,
les exigences concernant les spécifications et la conception.
Conformément à la recommandation de l’AIEA, les méthodes de classement sont d’abord
basées sur une analyse de sûreté déterministe, et il est recommandé de les compléter par
des méthodes probabilistes lorsque cela est approprié. Plusieurs approches possibles pour
l’utilisation des évaluations probabilistes de sûreté (EPS) sont décrites dans la CEI 61838:
2001, «Centrales nucléaires – Fonctions d’instrumentation et de contrôle commande importants
pour la sûreté – Utilisation des évaluations probabilistes de sûreté pour le classement».
La révision de la norme permet de prendre partiellement en compte l’évaluation quantitative.

Position du présent document dans la collection de normes du SC 45A
La CEI 61226 est directement référencée par la CEI 61513 et est le document de deuxième
niveau du SC 45A traitant de la catégorisation des fonctions et du classement des systèmes.
Pour plus de détails sur la collection de normes du SC 45A, voir le quatrième alinéa de cette
introduction.
Recommandations et limites relatives à l’application de cette norme
Un classement correct des fonctions implique qu’une attention suffisante soit portée par les
concepteurs, les exploitants et les autorités de régulation des centrales aux systèmes
supports des fonctions de sûreté, dans les domaines des spécifications, de la conception, de

la qualification, de l’assurance qualité (AQ), de la fabrication, de l’installation, de la
maintenance et des essais.
___________
Exigence 5.1 du document AIEA NS-R-1.
Le Paragraphe 5.2 du document NS-R-1 exige que la méthode de classement de l’importance pour la sûreté
des structures, systèmes ou composants soit basée principalement sur des méthodes déterministes complétées
où cela est approprié par des méthodes probabilistes et par le jugement de l’ingénieur prenant en compte des
facteurs tels que:
a) les fonctions de sûreté à réaliser;
b) les conséquences de l’échec de la réalisation d’une fonction;
c) la probabilité qu’il (le système d’I&C) doive réaliser une fonction de sûreté;
d) le délai suivant un EIH au bout duquel, ou la période pendant laquelle, il (le système d’I&C) sera amener à
fonctionner.
61226  IEC:2005 – 9 –
INTRODUCTION
Technical background, main issues and organisation of the standard

This International Standard responds to an International Atomic Energy Agency (IAEA)
requirement to classify nuclear power plants instrumentation and control systems according

to their importance to safety. With distributed computer based I&C systems now being used

for NPP instrumentation and control systems, the functions important to safety are distributed

over several systems or subsystems. Therefore, it is the intent of this standard to

– classify the I&C functions important to safety into categories, depending on their

contribution to the prevention and mitigation of postulated initiating events (PIE), and to
develop requirements that are consistent with the importance to safety of each of the
categories;
– assign specification and design requirements to I&C systems and equipment concerned
which perform the classified functions.
According to IAEA recommendation, the methods of classification are primarily based on the
deterministic safety analysis, and should be complemented where appropriate by probabilistic
methods. Several possible approaches for use of probabilistic safety assessment (PSA) for
classification are described in IEC 61838:2001: “Nuclear power plants – Instrumentation and
control functions important for safety – Use of probabilistic safety assessment for the
classification”.
This revision of the standard enables quantitative assessment to be partly taken into account.
Situation of the current standard in the structure of the SC 45A standard series
IEC 61226 is directly referenced by IEC 61513 and is the second level SC 45A document
tackling the issue of categorization of functions and classification of systems.
For more details on the structure of the SC 45A standard series see the fourth paragraph of
this introduction.
Recommendation and limitation regarding the application of this standard
Correct classification of functions directs the appropriate degree of attention by the plant's
designers, operators and regulatory authorities to the specification, design, qualification,
quality assurance (QA), manufacturing, installation, maintenance, and testing of the systems
that ensure the safety functions.

___________
IAEA NS-R-1 requirement 5.1.
The NS-R-1, section 5.2 requires that the method for classifying the safety significance of a structure, system
or component shall be primarily based on deterministic methods complemented where appropriate by
probabilistic methods and sound engineering judgment taking into account factors such as
a) the safety function(s) to be performed;
b) the consequences of failure to perform the function;
c) the probability that it (the I&C system) will be required to perform a safety function;
d) the time following a PIE at which, or the period throughout which it (the I&C system) will be called upon to
operate.
– 10 – 61226  CEI:2005
Cette norme fixe les critères et méthodes de répartition des fonctions de sûreté d’une centrale
nucléaire en trois catégories A, B et C, qui dépendent de l’importance de la fonction pour la

sûreté, et en une catégorie non classée, pour les fonctions qui n’ont pas de rôle de sûreté

direct. Elle souligne les exigences génériques pour chaque catégorie et spécifie les exigences

techniques de base pour les sujets tels que l’AQ, la fiabilité, les essais et la maintenance.

La catégorie attribuée à une fonction détermine des exigences techniques génériques et

spécifiques. Les exigences génériques de chaque fonction sont destinées à apporter

l’assurance que cette fonction sera réalisée sur demande avec le niveau de performance et

de fiabilité requis. Cela s’applique aux aspects de fonctionnalité, de fiabilité, de performance,

de résistance aux conditions d’ambiance et d’AQ. Il faut que le niveau de garantie à atteindre

pour chacun de ces aspects soit cohérent avec l’importance de la fonction pour la sûreté.
a) L’assurance de la fonctionnalité est établie par la création d’une spécification exhaustive
d’exigences, et par l’application des codes et normes appropriés.
b) L’assurance de fiabilité est fournie par la sélection de composants, de structures et de
niveau de redondance et de diversité appropriés, associés aux notions de séparation
physique et/ou de barrière, d’isolation électrique et d’essais périodiques en service.
c) L’assurance de performance est donnée par la création de spécifications des perfor-
mances requises, l’application des procédures d’AQ, de processus de vérification et de
validation pendant la conception et la fabrication, les essais initiaux individuels et
d’ensemble des systèmes et matériels, et les essais en service.
d) L’assurance de la résistance aux conditions d’ambiance est assurée par les programmes
de qualification du matériel afin de garantir que les effets du vieillissement et des
conditions d’environnement existant au moment où le matériel est appelé à fonctionner ne
dégradent pas ses performances au-dessous des valeurs prévues dans l’analyse.
e) L’assurance de la bonne prise en compte à chaque étape, de la conception à la mise en
service, en passant par la fabrication, les essais et l’installation, des aspects de
fonctionnalité, de performances, de résistance aux conditions d’ambiance et de fiabilité,
est donnée par la réalisation de chaque étape des travaux sous le contrôle d’un
programme approprié d’AQ.
Dans la norme, le terme «doit» indique que l’exigence doit être obligatoirement satisfaite pour
être conforme à la norme, les expressions «il est recommandé que» ou «il convient que»
indiquent que la satisfaction de l’exigence n’est pas obligatoire pour être conforme à la
norme, mais qu’elle est fortement recommandée, et le terme «peut» indique que l’exigence
est optionnelle.
Description de la structure de la collection des normes du SC 45A et relations avec les
documents de la CEI, de l’AIEA et de l’ISO

Le document de niveau supérieur de la collection de normes produites par le SC 45A est la
CEI 61513. Cette norme traite des exigences générales relatives aux systèmes et équipe-
ments d’instrumentation et de contrôle commande (systèmes d’I&C) utilisés pour accomplir
les fonctions importantes pour la sûreté des centrales nucléaires. La CEI 61513 structure la
collection de normes du SC 45A.
La CEI 61513 fait directement référence aux autres normes du SC 45A traitant de sujets
génériques tels que la catégorisation des fonctions et le classement des systèmes, la
qualification, la séparation des systèmes, les défaillances de cause commune, les aspects
logiciels et les aspects matériels relatifs aux systèmes informatisés et la conception des
salles de commande. Il convient de considérer que ces normes, de second niveau, forment,
avec la CEI 61513, un ensemble documentaire cohérent.

61226  IEC:2005 – 11 –
This standard establishes the criteria and methods to be used to assign the I&C functions of
an NPP to three categories A, B and C, which depend on the importance of the function for

safety, and an unclassified category for functions with no direct safety role. It outlines generic

requirements for each category, and specifies basic technical requirements for matters such

as QA, reliability, testing and maintenance.

The category to which a function is assigned determines generic and specific technical

requirements. Generic requirements for each function are based on providing the appropriate

level of assurance that it will be executed on demand with the required performance and

reliability level. This applies to the aspects of functionality, reliability, performance,

environmental durability and QA. The level of assurance to be shown for each of these

aspects must be consistent with the importance of the function to safety.
a) Assurance of functionality is established by the creation of a complete and comprehensive
requirements specification, and the application of appropriate standards and codes.
b) Assurance of reliability is provided by the selection of appropriate components, structures
and levels of redundancy and diversity in association with physical separation and/or
barriers, electrical isolation and periodic testing during service.
c) Assurance of performance is gained by the creation of specifications of the required
performance, the application of QA procedures, verification and validation processes
during design and manufacture, pre-service testing of the individual and integrated
systems and equipment, and testing during service.
d) Assurance of environmental durability is established by equipment qualification
programmes to ensure that ageing effects and environmental conditions that exist when
the equipment is required to operate do not degrade its performance below that required.
e) Assurance that the aspects of functionality, performance, environmental durability and
reliability have been properly considered at each stage from conception, through design,
manufacture, test, installation, commissioning and entry into service is provided by
carrying out each stage of the work under the control of an appropriate QA program.
Throughout this standard, the term "shall" indicates requirements that are mandatory for
compliance with the standard, the term "should" indicates requirements that are not
mandatory for compliance with the standard but are strongly recommended and the term
"may" indicates requirements that are optional.
Description of the structure of the SC 45A standard series and relationships with other IEC
documents and other bodies documents (IAEA, ISO)
The top level document of the SC 45A standard series is IEC 61513. It provides general
requirements for instrumentation and control systems and equipment (I&C systems) that are
used to perform functions important to safety in nuclear power plants (NPPs). IEC 61513

structures the SC 45A standard series.
IEC 61513 refers directly to other SC 45A standards for general topics related to
categorization of functions and classification of systems, qualification, separation of systems,
defence against common cause failure, software aspects of computer based systems,
hardware aspects of computer based systems, and control room design. The standards
referenced directly at this second level should be considered together with IEC 61513 as a
consistent document set.
– 12 – 61226  CEI:2005
Au troisième niveau, les normes du SC 45A qui généralement ne sont pas référencées
directement par la CEI 61513 sont relatives à des matériels particuliers, à des méthodes

techniques ou à des activités spécifiques. Généralement, ces documents, qui font référence

aux documents de deuxième niveau pour les activités génériques, peuvent être utilisés de

façon isolée.
Un quatrième niveau qui est une extension de la collection de normes du SC 45A correspond

aux rapports techniques, qui ne sont pas des documents normatifs.

La CEI 61513 a adopté une présentation similaire à celle de la publication fondamentale de

sécurité CEI 61508, avec un cycle de vie et de sûreté global, un cycle de vie et de sûreté des

systèmes, et une interprétation des exigences générales des parties 1, 2 et 4 de la CEI 61508
pour le secteur nucléaire. La conformité à la CEI 61513 facilitera la compatibilité avec les
exigences de la CEI 61508 telles qu’elles ont été interprétées dans l’industrie nucléaire. Dans
ce cadre, la CEI 60880 et la CEI 62138 correspondent à la Partie 3 de la CEI 61508 pour le
secteur d’application nucléaire.
La CEI 61513 fait référence aux normes ISO ainsi qu’au document AIEA 50-C-QA pour ce qui
concerne l’assurance qualité.
Les normes produites par le SC 45A sont élaborées de façon à être en accord avec les
principes de sûreté fondamentaux du code AIEA sur la sûreté des centrales nucléaires, ainsi
qu’avec les guides de sûreté de l’AIEA, en particulier le guide NS-R-1 “Safety of Nuclear
Power Plants: Design – Requirements” et le guide NS-G-1.3 “Instrumentation and Control
Systems Important to Safety in Nuclear Power Plants – Safety Guide”. La terminologie et les
définitions utilisées dans les normes produites par le SC 45A sont conformes à celles
utilisées par l’AIEA.
61226  IEC:2005 – 13 –
At a third level, SC 45A standards generally not directly referenced by IEC 61513 are
standards related to specific equipment, technical methods or specific activities. Usually

these documents, which make reference to second level documents for general topics, can be

used on their own.
A fourth level extending the SC 45A standard series corresponds to the Technical Reports

which are not normative.
IEC 61513 has adopted a presentation format similar to the basic safety publication

IEC 61508 with an overall safety life-cycle framework and a system life-cycle framework and

provides an interpretation of the general requirements of IEC 61508, parts 1, 2 and 4, for

the nuclear application sector. Compliance with IEC 61513 will facilitate consistency with the
requirements of IEC 61508 as they have been interpreted for the nuclear industry. In this
framework IEC 60880 and IEC 62138 correspond to IEC 61508, Part 3 for the nuclear
application sector.
IEC 61513 refers to ISO as well as to IAEA 50-C-QA for topics related to quality assurance.
The SC 4
...
