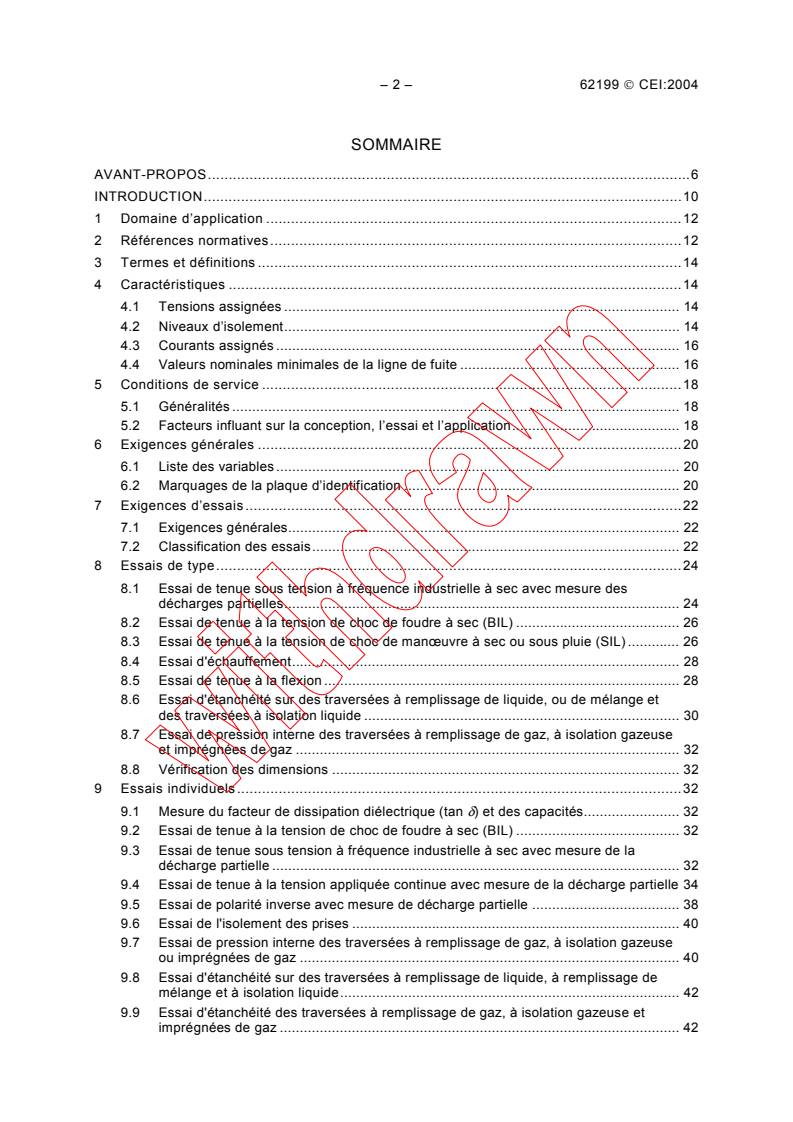

– 2 – 62199  CEI:2004
SOMMAIRE
AVANT-PROPOS.6

INTRODUCTION.10

1 Domaine d’application.12

2 Références normatives.12

3 Termes et définitions .14

4 Caractéristiques.14

4.1 Tensions assignées.14
4.2 Niveaux d’isolement.14
4.3 Courants assignés.16
4.4 Valeurs nominales minimales de la ligne de fuite . 16
5 Conditions de service .18
5.1 Généralités. 18
5.2 Facteurs influant sur la conception, l’essai et l’application. 18
6 Exigences générales.20
6.1 Liste des variables. 20
6.2 Marquages de la plaque d’identification . 20
7 Exigences d’essais.22
7.1 Exigences générales.22
7.2 Classification des essais. 22
8 Essais de type.24
8.1 Essai de tenue sous tension à fréquence industrielle à sec avec mesure des
décharges partielles. 24
8.2 Essai de tenue à la tension de choc de foudre à sec (BIL) . 26
8.3 Essai de tenue à la tension de choc de manœuvre à sec ou sous pluie (SIL) . 26
8.4 Essai d'échauffement.28
8.5 Essai de tenue à la flexion . 28
8.6 Essai d'étanchéité sur des traversées à remplissage de liquide, ou de mélange et
des traversées à isolation liquide . 30
8.7 Essai de pression interne des traversées à remplissage de gaz, à isolation gazeuse
et imprégnées de gaz . 32
8.8 Vérification des dimensions . 32
9 Essais individuels.32
9.1 Mesure du facteur de dissipation diélectrique (tan δ) et des capacités. 32
9.2 Essai de tenue à la tension de choc de foudre à sec (BIL) . 32
9.3 Essai de tenue sous tension à fréquence industrielle à sec avec mesure de la
décharge partielle . 32
9.4 Essai de tenue à la tension appliquée continue avec mesure de la décharge partielle 34
9.5 Essai de polarité inverse avec mesure de décharge partielle . 38
9.6 Essai de l'isolement des prises . 40
9.7 Essai de pression interne des traversées à remplissage de gaz, à isolation gazeuse
ou imprégnées de gaz . 40
9.8 Essai d'étanchéité sur des traversées à remplissage de liquide, à remplissage de
mélange et à isolation liquide. 42
9.9 Essai d'étanchéité des traversées à remplissage de gaz, à isolation gazeuse et
imprégnées de gaz . 42

62199  IEC:2004 – 3 –
CONTENT
FOREWORD.7

INTRODUCTION.11

1 Scope.13

2 Normative references.13

3 Terms and definitions .15

4 Ratings.15

4.1 Rated voltages.15

4.2 Insulation levels.15
4.3 Rated currents.17
4.4 Minimum nominal creepage distance .17
5 Operating conditions.19
5.1 General.19
5.2 Factors affecting the design, testing and application.19
6 General requirements.21
6.1 List of variables .21
6.2 Nameplate markings.21
7 Test requirements.23
7.1 General requirements.23
7.2 Test classification.23
8 Type tests.25
8.1 Dry power-frequency voltage withstand test with partial discharge
measurement .25
8.2 Dry lightning impulse voltage withstand test (BIL).27
8.3 Dry or wet switching impulse voltage withstand test (SIL) .27
8.4 Temperature rise test .29
8.5 Cantilever load withstand test .29
8.6 Tightness test on liquid-filled, compound-filled and liquid-insulated bushings.31
8.7 Internal pressure test on gas-filled, gas-insulated and gas-impregnated
bushings.33
8.8 Verification of dimensions .33
9 Routine tests.33
9.1 Measurement of dielectric dissipation factor (tan δ) and capacitances .33

9.2 Dry lightning impulse voltage withstand test (BIL).33
9.3 Dry power-frequency voltage withstand test with partial discharge
measurement .33
9.4 DC applied voltage withstand test with partial discharge measurement .35
9.5 Polarity reversal test with partial discharge measurement.39
9.6 Test of tap insulation .41
9.7 Internal pressure test on gas-filled, gas-insulated and gas-impregnated
bushings.41
9.8 Tightness test on liquid-filled, compound-filled and liquid-insulated bushings.43
9.9 Tightness test on gas-filled, gas-insulated and gas-impregnated bushings.43

– 4 – 62199  CEI:2004
9.10 Essai d'étanchéité de la bride ou autre dispositif de fixation . 42

9.11 Examen visuel et vérification des dimensions. 42

10 Essais spéciaux.42

10.1 Essai de pollution artificielle. 42

10.2 Essai de tension continue sous humidité uniforme . 44

10.3 Essai de tension continue sous humidité non uniforme . 44

Bibliographie.48

Figure 1 – Profil d’essai de polarité inverse .38

Tableau 1 − Valeurs minimales de la tenue à la flexion .30

62199  IEC:2004 – 5 –
9.10 Tightness test at the flange or other fixing device.43

9.11 Visual inspection and dimensional check.43

10 Special tests.43

10.1 Artificial pollution test.43

10.2 Even wetting d.c. voltage test.45

10.3 Uneven wetting d.c. voltage test.45

Bibliography .49

Figure 1 – Polarity reversal test profile .39

Table 1 – Minimum values of cantilever withstand load .31

– 6 – 62199  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

____________
TRAVERSÉES POUR APPLICATION EN COURANT CONTINU

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation

composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a

pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les

domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 62199 a été préparée par le sous-comité 36A, Traversées
isolées, du comité d’études 36 de la CEI: Isolateurs.

Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
36A/117/FDIS 36A/119/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Cette édition a été rédigée selon les Directives ISO/CEI, Partie 2.

62199  IEC:2004 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
BUSHINGS FOR DC APPLICATION
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote

international co-operation on all questions concerning standardization in the electrical and electronic fields. To

this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 62199 has been prepared by sub-committee 36A: Insulated
bushings, of IEC technical committee 36: Insulators.
The text of this standard is based on the following documents:
FDIS Report on voting
36A/117/FDIS 36A/119/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.

– 8 – 62199  CEI:2004
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant 2007.
A cette date, la publication sera

• reconduite;
• supprimée;
• remplacée par une édition révisée, ou

• amendée.
62199  IEC:2004 – 9 –
The committee has decided that the contents of this publication will remain unchanged until
2007. At this date, the publication will be

• reconfirmed;
• withdrawn;
• replaced by a revised edition, or

• amended.
– 10 – 62199  CEI:2004
INTRODUCTION
Dans cette première édition de la CEI 62199, les exigences relatives aux expériences de

fonctionnement et au marché établi ont été harmonisées avec des normes CEI existantes,

premièrement:
la CEI 60137, «Traversées isolées pour tensions alternatives supérieures à 1 000 V».

Lorsque cela est applicable, la référence est aussi faite aux normes suivantes:

la CEI 61462, «Isolateurs composites – Isolateurs creux pour appareillage électrique utilisé à
l'intérieur ou à l'extérieur» et
la CEI 62155, «Isolateurs creux avec ou sans pression interne, en matière céramique ou en
verre, pour utilisation dans des appareillages prévus pour des tensions nominales supérieures
à 1 000 V».
Le total des essais de type et les essais individuels a été soigneusement planifié, considérant
que la transmission de puissance continue (HVDC) est une technologie mature, mais reste
avec une expérience de fonctionnement limitée comparé aux systèmes alternatifs.
Les isolateurs traversées en matière non céramique sont largement utilisés dans les
applications en courant continu et cette norme s’applique aux procédures de qualification
similaire sur tous les types d’isolateurs, excepté pour l’essai de pollution artificielle. La
préparation d’une traversée pour un essai de pollution artificielle détruit la surface d’un
isolateur composite et par conséquent ne peut être exécutée sur de telles traversées.

62199  IEC:2004 – 11 –
INTRODUCTION
In this first edition of IEC 62199, service experiences as well as established market require-

ments have been harmonized with existing IEC standards, primarily:

IEC 60137, “Insulated bushings for alternating voltages above 1 000 V”.

Where applicable, reference is also made to the following standards:

IEC 61462, "Composite insulators – Hollow insulators for use in outdoor and indoor electrical
equipment" and
IEC 62155, "Hollow pressurized and unpressurized ceramic and glass insulators for use in
electrical equipment with rated voltages greater than 1 000 V".
The amount of type tests and routine tests has been carefully planned, considering that HVDC
(high voltage direct current) power transmission is a mature technology, but still with limited
service experience compared to AC systems.
Non-ceramic bushing insulators are widely used in d.c. applications and this standard applies
to similar qualification procedures on all types of insulators, except for the artificial pollution
test. Preparation of a bushing for an artificial pollution test destroys the surface of a composite
insulator and therefore cannot be performed on such bushings.

– 12 – 62199  CEI:2004
TRAVERSÉES POUR APPLICATION EN COURANT CONTINU

1 Domaine d’application
La présente Norme internationale s’applique aux traversées à l'intérieur et à l'extérieur de
toute tension utilisée sur des systèmes à courant continu, de capacité progressive ou isolées

au gaz, pour une utilisation comme composants des transformateurs convertisseurs remplis

d’huile et des bobines de lissage, aussi bien que les traversées à courant continu air-à-air. La

présente norme ne s’applique pas aux:
• sorties de câble (extrémités étanches);
• traversées pour transformateurs de mesure;
• traversées pour transformateurs d’essai;
• traversées appliquées à l’isolation gazeuse (autre que la pression atmosphérique)
extérieur à la traversée;
• traversées pour application industrielle;
• traversées pour application de traction.
La présente norme fait référence à la CEI 60137 pour les termes et les conditions générales
et définit les termes spéciaux utilisés, les conditions de fonctionnement, les caractéristiques,
les procédures d’essai tout comme les exigences relatives à la mécanique générale et
électrique concernant les traversées pour application en courant continu. Lorsque cela est
applicable, une référence à la CEI 61462 peut aussi être faite pour les isolateurs composites
– isolateurs creux pour appareillage électrique utilisé à l'intérieur ou à l'extérieur et à la
CEI 62155 pour les isolateurs creux avec ou sans pression interne, en matière céramique ou
en verre, pour une utilisation dans des appareillages prévus pour des tensions nominales
supérieures à 1 000 V.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent
document. Pour les références datées, seule l'édition citée s'applique. Pour les références
non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
CEI 60050(471):1984, Vocabulaire Electrotechnique International (VEI) – Chapitre 471:

Isolateurs
CEI 60060-1:1989, Techniques des essais à haute tension − Première partie: Définitions et
prescriptions générales relatives aux essais
CEI 60071-1:1993, Coordination de l'isolement − Partie 1: Définitions, principes et règles
CEI 60137:2003, Traversées isolées pour tensions alternatives supérieures à 1 000 V
CEI 60270:2000, Techniques des essais à haute tension – Mesures des décharges partielles
CEI 61245:1993, Essais de pollution artificielle sur isolateurs haute tension destinés aux
réseaux à courant continu
62199  IEC:2004 – 13 –
BUSHINGS FOR DC APPLICATION
1 Scope
This International Standard applies to outdoor and indoor bushings of any voltage used on d.c.
systems, of capacitance graded or gas insulated types for use as components of oil-filled
converter transformers and smoothing reactors, as well as air-to-air d.c. bushings. This

standard does not apply to the following:

• cable terminations (potheads);
• bushings for instrument transformers;
• bushings for test transformers;
• bushings applied with gaseous insulation (other than air at atmospheric pressure) external
to the bushing;
• bushings for industrial application;
• bushings for traction application.
This standard makes reference to IEC 60137 for general terms and conditions and defines the
special terms used, operating conditions, ratings, test procedures as well as general mechanical
and electrical requirements for bushings for d.c. application. Where applicable, reference can
also be made to IEC 61462 for composite insulators – hollow insulators for use in outdoor and
indoor electrical equipment and to IEC 62155 for hollow pressurized and unpressurized
ceramic and glass insulators for use in electrical equipment with rated voltages greater than
1 000 V.
2 Normative references
The following referenced documents are indispensable for the application of this document. For
dated references, only the edition cited applies. For undated references, the latest edition of
the referenced document (including any amendments) applies.
IEC 60050(471):1984, International Electrotechnical Vocabulary (IEV) – Chapter 471:
Insulators
IEC 60060-1:1989, High-voltage test techniques – Part 1: General definitions and test
requirements
IEC 60071-1:1993, Insulation co-ordination – Part 1: Definitions, principles and rules
IEC 60137:2003, Insulated bushings for alternating voltages above 1000 V
IEC 60270:2000, High-voltage test techniques – Partial discharge measurements
IEC 61245:1993, Artificial pollution tests on high-voltage insulators to be used on d.c. systems

– 14 – 62199  CEI:2004
CEI 61462:1998, Isolateurs composites – Isolateurs creux pour appareillage électrique utilisé
à l’intérieur ou à l’extérieur – Définitions, méthodes d’essais, critères d’acceptation et

recommandations de conception
CEI 62155:2003, Isolateurs creux avec ou sans pression interne, en matière céramique ou en

verre, pour utilisation dans des appareillages prévus pour des tensions nominales supérieures

à 1 000 V
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de la CEI 60137 ainsi que
ceux de la CEI 60050(471) s’appliquent. Si nécessaire, la CEI 61462 et la CEI 62155 sont
aussi citées en référence.
3.1
traversée à paroi (plafond)
traversée destinée à être montée sur la paroi (plafond) d’un édifice tel qu’un convertisseur à
foyer de valve
3.2
traversée pour application de tension combinée
traversée à courant continu sujet à une tension alternative large en superposition sur une
tension de polarisation continue, telle qu’une traversée appliquée au côté d’un enroulement à
valve d’un transformateur convertisseur
3.3
traversée pour application à courant continu pure
traversée à courant continu sujet à une tension continue avec seulement une petite
ondulation de tension alternative, telle qu’appliquée sur le côté haute tension d’une valve de
convertisseur continu
4 Caractéristiques
4.1 Tensions assignées
4.1.1 Tension permanente assignée en courant continu
La tension permanente assignée en courant continu est le maximum de la tension c.c.
assignée à la traversée par le constructeur pour les conditions de fonctionnement spécifiées.

4.1.2 Tension de crête assignée
La tension de crête assignée est la valeur maximale de la combinaison de la tension c.c. plus
la tension de crête c.a. à laquelle la traversée est supposée résister dans des conditions
d’emploi spécifiées.
4.2 Niveaux d’isolement
Les niveaux d’isolement pour les traversées utilisées dans des applications à courant continu
ne suivent généralement pas les valeurs normalisées du niveau d’isolement en conformité
avec la CEI 60071-1. L’acheteur doit spécifier les niveaux d’isolement. Les méthodes de
calcul pour les tensions d’essai sont données dans les articles appropriés de cette norme.

62199  IEC:2004 – 15 –
IEC 61462:1998, Composite insulators – Hollow insulators for use in outdoor and indoor
electrical equipment – Definitions, test methods, acceptance criteria and design recom-

mendations
IEC 62155:2003, Hollow pressurized and unpressurized ceramic and glass insulators for use in

electrical equipment with rated voltages greater than 1 000 V

3 Terms and definitions
For the purposes of this document, the terms and definitions of IEC 60137 and IEC 60050(471)

apply. Where applicable, reference is also made to IEC 61462 and to IEC 62155.
3.1
wall (roof) bushing
bushing intended to be mounted on the wall (roof) of a building such as a converter valve hall
3.2
bushing for combined voltage application
d.c. bushing subject to a large a.c. voltage superimposed on a d.c. bias voltage, such as a
bushing applied to the valve winding side of a converter transformer
3.3
bushing for pure d.c. application
d.c. bushing subject to a d.c. voltage with only a small a.c. voltage ripple, such as applied on
the high voltage side of a d.c. converter valve
4 Ratings
4.1 Rated voltages
4.1.1 Rated continuous d.c. voltage
The rated continuous d.c. voltage is the maximum continuous d.c. voltage assigned to the
bushing by the manufacturer for specified operating conditions.
4.1.2 Rated peak voltage
The rated peak voltage is the maximum value of the combination of d.c. voltage plus peak a.c.
voltage that the bushing is required to withstand under the specified operating conditions.

4.2 Insulation levels
The insulation levels for bushings used in d.c. applications do not generally follow the standard
values of insulation level in accordance with IEC 60071-1. The purchaser shall specify the
insulation levels. The methods of calculation for test voltages are given in the relevant clauses
of this standard.
– 16 – 62199  CEI:2004
4.3 Courants assignés
La définition du courant assigné dépend de l’application de la traversée. Si la traversée est

destinée à une application à courant continu pur, les caractéristiques sont définies en 4.3.1.

Si la traversée est destinée à une application de tension combinée, les caractéristiques sont

définies en 4.3.2.
4.3.1 Applications à courant continu pures

4.3.1.1 Courant continu permanent assigné

Le courant continu permanent assigné est le maximum du courant continu permanent que la

traversée est supposée supporter dans des conditions d’emploi spécifiées.
4.3.1.2 Courant continu de surcharge assignée
Le courant continu de surcharge assigné est le maximum du courant continu que la traversée
est supposée supporter pour une durée de temps et une température ambiante établies.
L’acheteur doit spécifier l’amplitude du courant, la durée et la fréquence d’occurrence.
4.3.2 Applications de tension combinées
Dans ces applications, la traversée est généralement requise pour transporter aussi un
courant alternatif.
4.3.2.1 Courant alternatif permanent assigné
Le courant alternatif permanent assigné est l’équivalent de la valeur efficace de la forme
d’onde du courant réel que la traversée est censée transporter, basé sur le courant continu de
charge assigné commuté avec l’angle de commutation zéro.
4.3.2.2 Courant alternatif de surcharge assignée
Le courant alternatif de surcharge assignée est le courant alternatif maximal que la traversée
est censée transporter pour une durée de temps et de température ambiante établies. Cela
doit être la valeur efficace équivalente de la forme d’onde du courant réel que la traversée est
censée transporter, basée sur le courant continu de surcharge assignée, commuté avec
l’angle de commutation zéro.
4.4 Valeurs nominales minimales de la ligne de fuite
L’acheteur doit spécifier la ligne de fuite spécifique ou, si possible, le degré de sévérité de
pollution. Cette ligne de fuite peut être déterminée par:

d × U × k
cs 1 d
où
d est la ligne de fuite spécifique nominale minimale (mm/kV);
cs
U est la tension continue permanente assignée ou la tension crête assignée
dépendant du point d’application de la traversée dans le schéma électrique
(kV);
k est le facteur de correction dépendant du diamètre moyen de la traversée.

d
Pour les traversées d’intérieur, la valeur de la ligne de fuite nominale minimale doit être de
17 mm/kV.
62199  IEC:2004 – 17 –
4.3 Rated currents
The definition of rated current depends on the bushing application. If the bushing is one for

pure d.c. application, the ratings are defined in 4.3.1. If the bushing is one for combined

voltage application, the ratings are defined in 4.3.2.

4.3.1 Pure d.c. applications
4.3.1.1 Rated continuous d.c. current

The rated continuous d.c. current is the maximum continuous direct current that the bushing is
required to carry under the specified operating conditions.
4.3.1.2 Rated d.c. overload current
The rated d.c. overload current is the maximum direct current that the bushing is required to
carry for a stated duration of time and ambient temperature. The purchaser shall specify the
current magnitude, duration and frequency of occurrence.
4.3.2 Combined voltage applications
In these applications, the bushing is usually required to carry a.c. current.
4.3.2.1 Rated continuous a.c. current
The rated continuous a.c. current is the r.m.s. equivalent of the actual current wave shape that
the bushing is required to carry based on the d.c. rated load current committed with zero
committing angle.
4.3.2.2 Rated a.c. overload current
The rated a.c. overload current is the maximum alternating current that the bushing is required
to carry for a stated duration of time and ambient temperature. It shall be the r.m.s. equivalent
of the actual current waveshape that the bushing is required to carry based on the d.c. rated
overload current commutated with zero commutating angle.
4.4 Minimum nominal creepage distance
The purchaser shall specify the specific creepage distance or, alternatively, the degree of
pollution severity. This creepage distance may be determined by:
× U × k
d
cs 1 d
where
d is the minimum nominal specific creepage distance (mm/kV);
cs
U is the rated continuous d.c. voltage or the rated peak voltage depending on the
point of application of the bushing in the electrical scheme (kV);
k is the correction factor depending on the average diameter of the bushing.
d
For indoor bushings, the minimum nominal creepage distance value shall be 17 mm/kV.

– 18 – 62199  CEI:2004
Si les essais de pollution artificielle sont demandés, ils doivent être exécutés conformément à
10.1.
NOTE Les valeurs pour d et pour k pour les traversées d’extérieur sont à l'étude au sein du TC 36: Isolateurs.
cs d
5 Conditions de service
5.1 Généralités
Les traversées conformes à cette norme doivent, sauf indication contraire, être appropriées

pour fonctionner à des valeurs assignées dans des conditions définies dans la CEI 60137 et

résumées comme suit:
a) La température de l’air ambiant est à l’intérieur des limites spécifiées définies dans le
Tableau 3 de la CEI 60137, excepté pour les valeurs maximales lorsque les traversées
sont entièrement ou partiellement dans le foyer à valve (se référer à 5.2a) ci-après).
b) L’altitude ne dépasse pas 1 000 m.
c) La température de l’huile isolante du transformateur dans laquelle l’extrémité de la
traversée située du côté de l’huile est immergée, est à l’intérieur des limites spécifiées
dans le Tableau 3 de la CEI 60137.
d) Les températures et les échauffements des connexions extérieures et les parties
métalliques en contact avec les matériaux isolants ne dépassent pas les limit
...
