IEC 61076-3-122:2021
(Main)Connectors for electrical and electronic equipment - Product requirements - Part 3-122: Detail specification for 8-way, shielded, free and fixed connectors for I/O and data transmission with frequencies up to 500 MHz and current-carrying capacity in industrial environments
Connectors for electrical and electronic equipment - Product requirements - Part 3-122: Detail specification for 8-way, shielded, free and fixed connectors for I/O and data transmission with frequencies up to 500 MHz and current-carrying capacity in industrial environments
IEC 61076-3-122:2021 covers 8-way, shielded, free and fixed rectangular connectors for I/O and data transmission with frequencies up to 500 MHz. It is intended to specify the common dimensions, mechanical, electrical and environmental characteristics and tests for this family of connectors.
Connectors complying with this document provide an ingress protection level of IP20; however, they are particularly suited for industrial environments with a high level of vibration.
There are two classes of connectors defined in this document, indicated by "class A" and "class B" which are distinguished by some electrical and mechanical characteristics to meet the particular sets of requirements of some industrial applications.
Class A meets the requirements defined in Ed.1 of this document.
With the two classes A and B, the two codings Type I and II, and the two sets of transmission requirements according to the component categories Cat 5 and Cat 6A as defined in ISO/IEC 11801-1, this document specifies 2 × 2 × 2 = 8 variants.
All connectors covered by this document feature a current-carrying capacity beyond the minimum requirement of 0,75 A per pin for an ambient temperature of 60° C as defined in ISO/IEC 11801 1.
This second edition cancels and replaces the first edition published in 2017. This edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous edition:
a) Title modified.
b) Introduction of two sets of requirements for connectors of "class A" and "class B" where class A matches the requirements defined in the previous edition.
c) Definition of new performance requirements for frequencies up to 500 MHz in addition to the performance requirements up to 100 MHz provided with the previous edition.
d) Re-structuring to reflect the commonalities of and differences between connector Type I and Type II.
e) Revision of drawings to clarify some dimensions.
e) The derating diagram has been corrected to align it with the upper limiting temperature in the climatic category, with no reduction of performance for the target applications.
Connecteurs pour équipements électriques et électroniques - Exigences de produit - Partie 3-122: Spécification particulière pour les fiches et les embases écrantées à 8 voies pour les entrées/sorties et la transmission des données à des fréquences jusqu'à 500 MHz avec courant limite admissible dans des environnements industriels
IEC 61076-3-122:2021 couvre les connecteurs rectangulaires à 8 sens, blindés, libres et fixes pour i/o et transmission de données avec des fréquences jusqu’à 500 MHz. Il est destiné à préciser les dimensions communes, les caractéristiques mécaniques, électriques et environnementales et les tests pour cette famille de connecteurs.
Les connecteurs qui se conforment à ce document offrent un niveau de protection contre les entrées d’IP20; cependant, ils sont particulièrement adaptés aux environnements industriels avec un niveau élevé de vibration.
Il existe deux catégories de connecteurs définies dans ce document, indiquées par « classe A » et « classe B » qui se distinguent par certaines caractéristiques électriques et mécaniques pour répondre aux exigences particulières de certaines applications industrielles.
La classe A répond aux exigences définies dans l’Ed.1 de ce document.
Avec les deux catégories A et B, les deux codages de type I et II, et les deux ensembles d’exigences de transmission selon les catégories de composants Cat 5 et Cat 6A telles que définies dans ISO/IEC 11801-1, ce document spécifie 2 × 2 × 2 = 8 variantes.
Tous les connecteurs couverts par ce document disposent d’une capacité de transport de courant au-delà de l’exigence minimale de 0,75 A par goupille pour une température ambiante de 60°C telle que définie dans ISO/IEC 11801 1.
Cette deuxième édition annule et remplace la première édition publiée en 2017. Cette édition constitue une révision technique.
Cette édition comprend les changements techniques importants suivants par rapport à l’édition précédente :
a) Titre modifié.
b) Introduction de deux ensembles d’exigences pour les connecteurs de « classe A » et de « classe B » où la classe A correspond aux exigences définies dans l’édition précédente.
c) Définition des nouvelles exigences de performance pour les fréquences jusqu’à 500 MHz en plus des exigences de performance jusqu’à 100 MHz fournies avec l’édition précédente.
d) Restructuration pour refléter les points communs et les différences entre le connecteur de type I et le type II.
e) Révision des dessins pour clarifier certaines dimensions.
e) Le diagramme de dentation a été corrigé pour l’aligner sur la température limite supérieure dans la catégorie climatique, sans réduction des performances pour les applications cibles.
General Information
Relations
Buy Standard
Standards Content (Sample)
IEC 61076-3-122 ®
Edition 2.0 2021-04
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Connectors for electrical and electronic equipment – Product requirements –
Part 3-122: Detail specification for 8-way, shielded, free and fixed connectors for
I/O and data transmission with frequencies up to 500 MHz and current-carrying
capacity in industrial environments
Connecteurs pour équipements électriques et électroniques – Exigences de
produit –
Partie 3-122: Spécification particulière pour les fiches et les embases écrantées
à 8 voies pour les entrées/sorties et la transmission des données à des
fréquences jusqu’à 500 MHz avec courant limite admissible dans des
environnements industriels
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.
IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.
About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.
IEC publications search - webstore.iec.ch/advsearchform IEC online collection - oc.iec.ch
The advanced search enables to find IEC publications by a Discover our powerful search engine and read freely all the
variety of criteria (reference number, text, technical publications previews. With a subscription you will always
committee, …). It also gives information on projects, replaced have access to up to date content tailored to your needs.
and withdrawn publications.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
The world's leading online dictionary on electrotechnology,
Stay up to date on all new IEC publications. Just Published
containing more than 22 000 terminological entries in English
details all new publications released. Available online and
and French, with equivalent terms in 18 additional languages.
once a month by email.
Also known as the International Electrotechnical Vocabulary
(IEV) online.
IEC Customer Service Centre - webstore.iec.ch/csc
If you wish to give us your feedback on this publication or
need further assistance, please contact the Customer Service
Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.
A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.
Recherche de publications IEC - IEC online collection - oc.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications IEC gratuitement tous les aperçus des publications. Avec un
en utilisant différents critères (numéro de référence, texte, abonnement, vous aurez toujours accès à un contenu à jour
comité d’études, …). Elle donne aussi des informations sur adapté à vos besoins.
les projets et les publications remplacées ou retirées.
Electropedia - www.electropedia.org
IEC Just Published - webstore.iec.ch/justpublished
Le premier dictionnaire d'électrotechnologie en ligne au
Restez informé sur les nouvelles publications IEC. Just
monde, avec plus de 22 000 articles terminologiques en
Published détaille les nouvelles publications parues.
anglais et en français, ainsi que les termes équivalents dans
Disponible en ligne et une fois par mois par email.
16 langues additionnelles. Egalement appelé Vocabulaire
Electrotechnique International (IEV) en ligne.
Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.

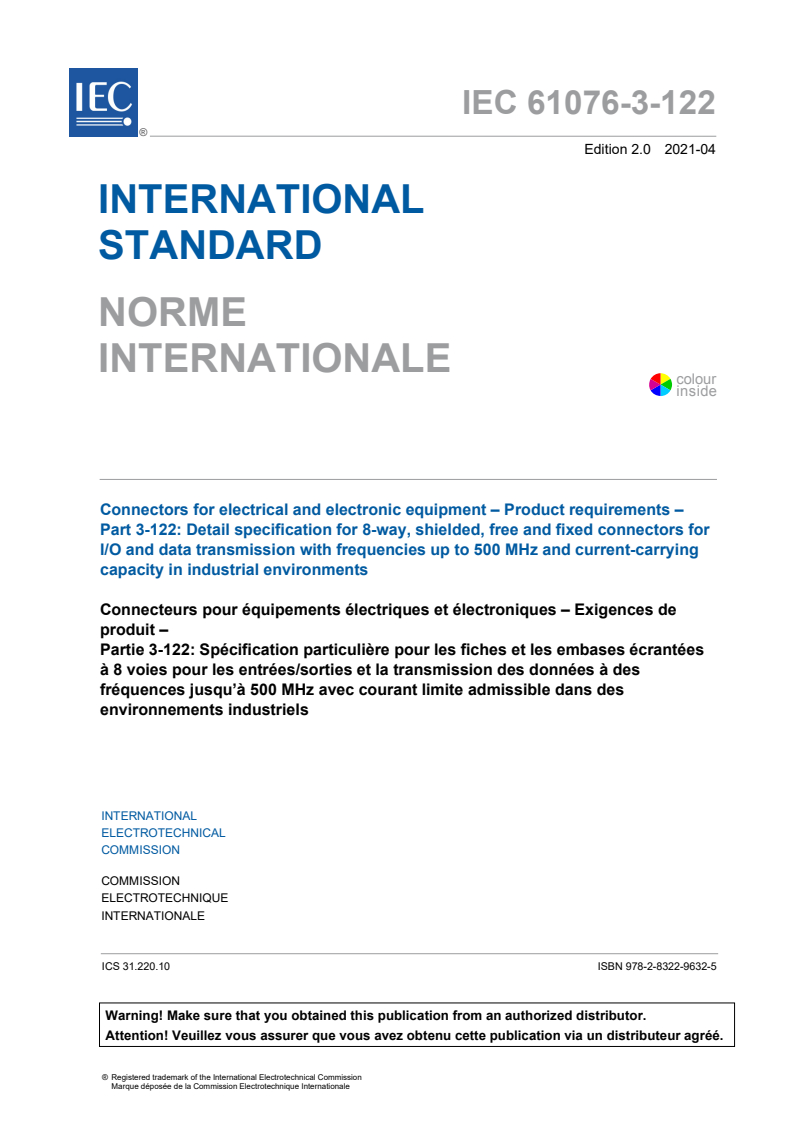

IEC 61076-3-122 ®
Edition 2.0 2021-04
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Connectors for electrical and electronic equipment – Product requirements –
Part 3-122: Detail specification for 8-way, shielded, free and fixed connectors for
I/O and data transmission with frequencies up to 500 MHz and current-carrying
capacity in industrial environments
Connecteurs pour équipements électriques et électroniques – Exigences de
produit –
Partie 3-122: Spécification particulière pour les fiches et les embases écrantées
à 8 voies pour les entrées/sorties et la transmission des données à des
fréquences jusqu’à 500 MHz avec courant limite admissible dans des
environnements industriels
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 31.220.10 ISBN 978-2-8322-9632-5

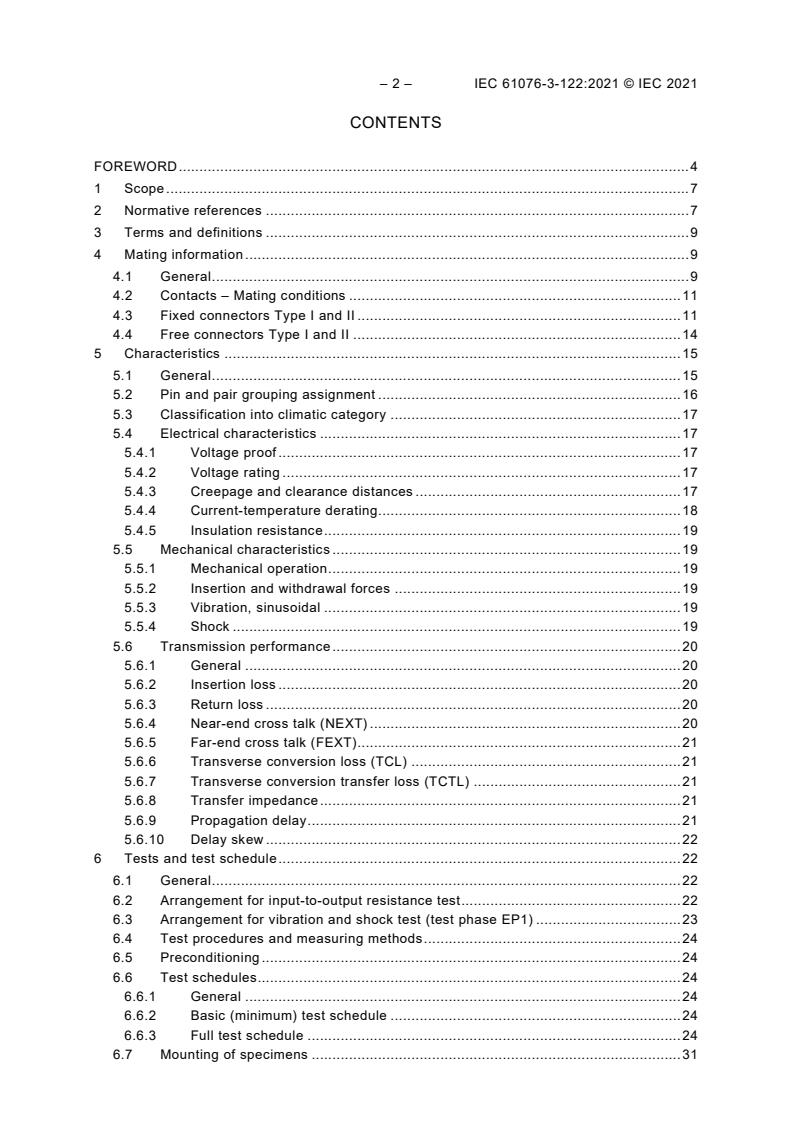

– 2 – IEC 61076-3-122:2021 © IEC 2021
CONTENTS
FOREWORD . 4
1 Scope . 7
2 Normative references . 7
3 Terms and definitions . 9
4 Mating information . 9
4.1 General . 9
4.2 Contacts – Mating conditions . 11
4.3 Fixed connectors Type I and II . 11
4.4 Free connectors Type I and II . 14
5 Characteristics . 15
5.1 General . 15
5.2 Pin and pair grouping assignment . 16
5.3 Classification into climatic category . 17
5.4 Electrical characteristics . 17
5.4.1 Voltage proof . 17
5.4.2 Voltage rating . 17
5.4.3 Creepage and clearance distances . 17
5.4.4 Current-temperature derating . 18
5.4.5 Insulation resistance . 19
5.5 Mechanical characteristics . 19
5.5.1 Mechanical operation . 19
5.5.2 Insertion and withdrawal forces . 19
5.5.3 Vibration, sinusoidal . 19
5.5.4 Shock . 19
5.6 Transmission performance . 20
5.6.1 General . 20
5.6.2 Insertion loss . 20
5.6.3 Return loss . 20
5.6.4 Near-end cross talk (NEXT) . 20
5.6.5 Far-end cross talk (FEXT) . 21
5.6.6 Transverse conversion loss (TCL) . 21
5.6.7 Transverse conversion transfer loss (TCTL) . 21
5.6.8 Transfer impedance . 21
5.6.9 Propagation delay . 21
5.6.10 Delay skew . 22
6 Tests and test schedule . 22
6.1 General . 22
6.2 Arrangement for input-to-output resistance test . 22
6.3 Arrangement for vibration and shock test (test phase EP1) . 23
6.4 Test procedures and measuring methods . 24
6.5 Preconditioning . 24
6.6 Test schedules . 24
6.6.1 General . 24
6.6.2 Basic (minimum) test schedule . 24
6.6.3 Full test schedule . 24
6.7 Mounting of specimens . 31
Bibliography . 32
Figure 1 – Product overview . 6
Figure 2 – Contact interface of a free male connector (right side) mated with a fixed
female connector (left side) . 11
Figure 3 – Fixed connectors . 12
Figure 4 – Free connectors Type I (left) and Type II (right) . 14
Figure 5 – Fixed connector pin and pair grouping assignment for Type I and Type II,
mating face view of connector . 16
Figure 6 – Connector derating curve . 18
Figure 7 – Arrangement for input-to-output resistance test . 23
Figure 8 – Arrangement for vibration test . 23
Table 1 – Mating faces of the individual connector styles . 10
Table 2 – Dimensions for Figure 2 and Figure 3 . 13
Table 3 – Dimensions for Figure 4 . 15
Table 4 – Pin and pair assignment for 10/100 Mbps Ethernet . 16
Table 5 – Pin and pair assignment for 1/10 Gbps Ethernet . 16
Table 6 – Climatic category. 17
Table 7 – Voltage proof . 17
Table 8 – Creepage and clearance distances of the mating interface . 18
Table 9 – Vibration, sinusoidal .
...
