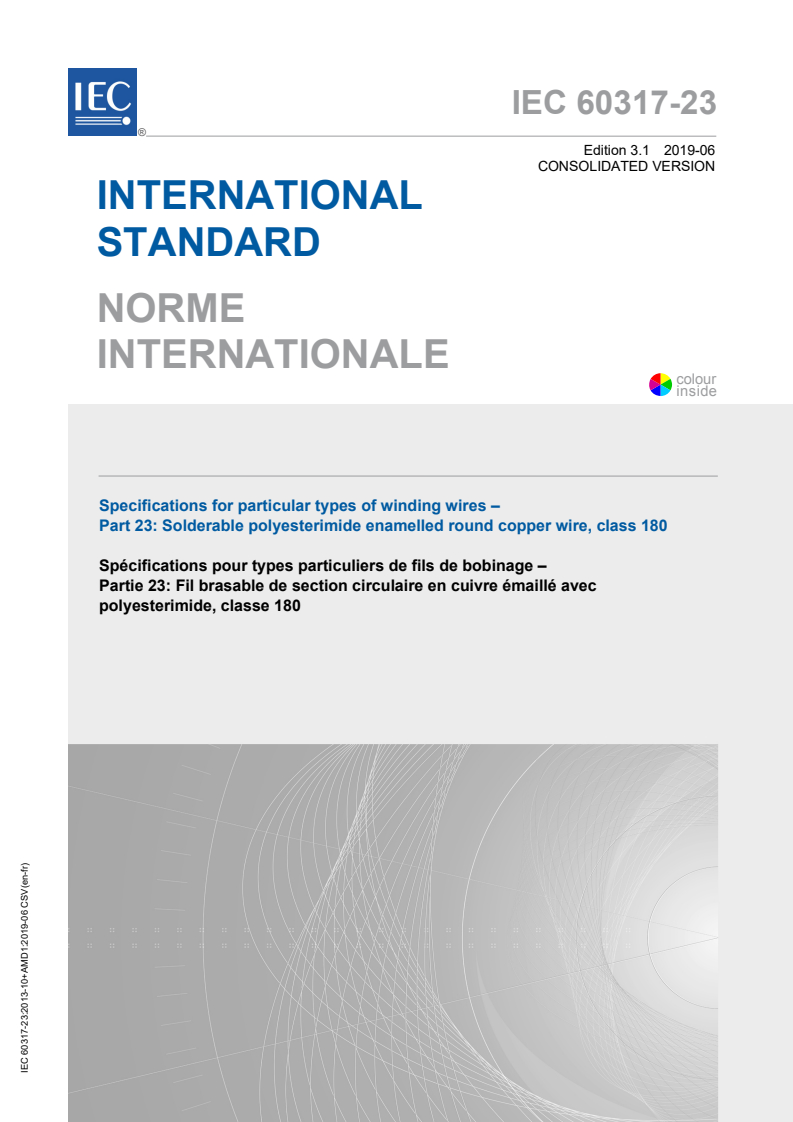

IEC 60317-23:2013

IEC 60317-23 ®
Edition 3.1 2019-06
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Specifications for particular types of winding wires –
Part 23: Solderable polyesterimide enamelled round copper wire, class 180

Spécifications pour types particuliers de fils de bobinage –
Partie 23: Fil brasable de section circulaire en cuivre émaillé avec
polyesterimide, classe 180
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without permission in writing from
either IEC or IEC's member National Committee in the country of the requester. If you have any questions about IEC
copyright or have an enquiry about obtaining additional rights to this publication, please contact the address below or
your local IEC member National Committee for further information.

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite
ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie
et les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Central Office Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
About the IEC
The International Electrotechnical Commission (IEC) is the leading global organization that prepares and publishes
International Standards for all electrical, electronic and related technologies.

About IEC publications
The technical content of IEC publications is kept under constant review by the IEC. Please make sure that you have the
latest edition, a corrigendum or an amendment might have been published.

IEC publications search - webstore.iec.ch/advsearchform Electropedia - www.electropedia.org
The advanced search enables to find IEC publications by a The world's leading online dictionary on electrotechnology,
variety of criteria (reference number, text, technical containing more than 22 000 terminological entries in English
committee,…). It also gives information on projects, replaced and French, with equivalent terms in 16 additional languages.
and withdrawn publications. Also known as the International Electrotechnical Vocabulary

(IEV) online.
IEC Just Published - webstore.iec.ch/justpublished
Stay up to date on all new IEC publications. Just Published IEC Glossary - std.iec.ch/glossary
details all new publications released. Available online and 67 000 electrotechnical terminology entries in English and
once a month by email. French extracted from the Terms and Definitions clause of
IEC publications issued since 2002. Some entries have been
IEC Customer Service Centre - webstore.iec.ch/csc collected from earlier publications of IEC TC 37, 77, 86 and
If you wish to give us your feedback on this publication or CISPR.

need further assistance, please contact the Customer Service

Centre: sales@iec.ch.
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC - Electropedia - www.electropedia.org
webstore.iec.ch/advsearchform Le premier dictionnaire d'électrotechnologie en ligne au
La recherche avancée permet de trouver des publications IEC monde, avec plus de 22 000 articles terminologiques en
en utilisant différents critères (numéro de référence, texte, anglais et en français, ainsi que les termes équivalents dans
comité d’études,…). Elle donne aussi des informations sur les 16 langues additionnelles. Egalement appelé Vocabulaire
projets et les publications remplacées ou retirées. Electrotechnique International (IEV) en ligne.

IEC Just Published - webstore.iec.ch/justpublished Glossaire IEC - std.iec.ch/glossary
Restez informé sur les nouvelles publications IEC. Just 67 000 entrées terminologiques électrotechniques, en anglais
Published détaille les nouvelles publications parues. et en français, extraites des articles Termes et Définitions des
Disponible en ligne et une fois par mois par email. publications IEC parues depuis 2002. Plus certaines entrées
antérieures extraites des publications des CE 37, 77, 86 et
Service Clients - webstore.iec.ch/csc CISPR de l'IEC.

Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-nous:
sales@iec.ch.

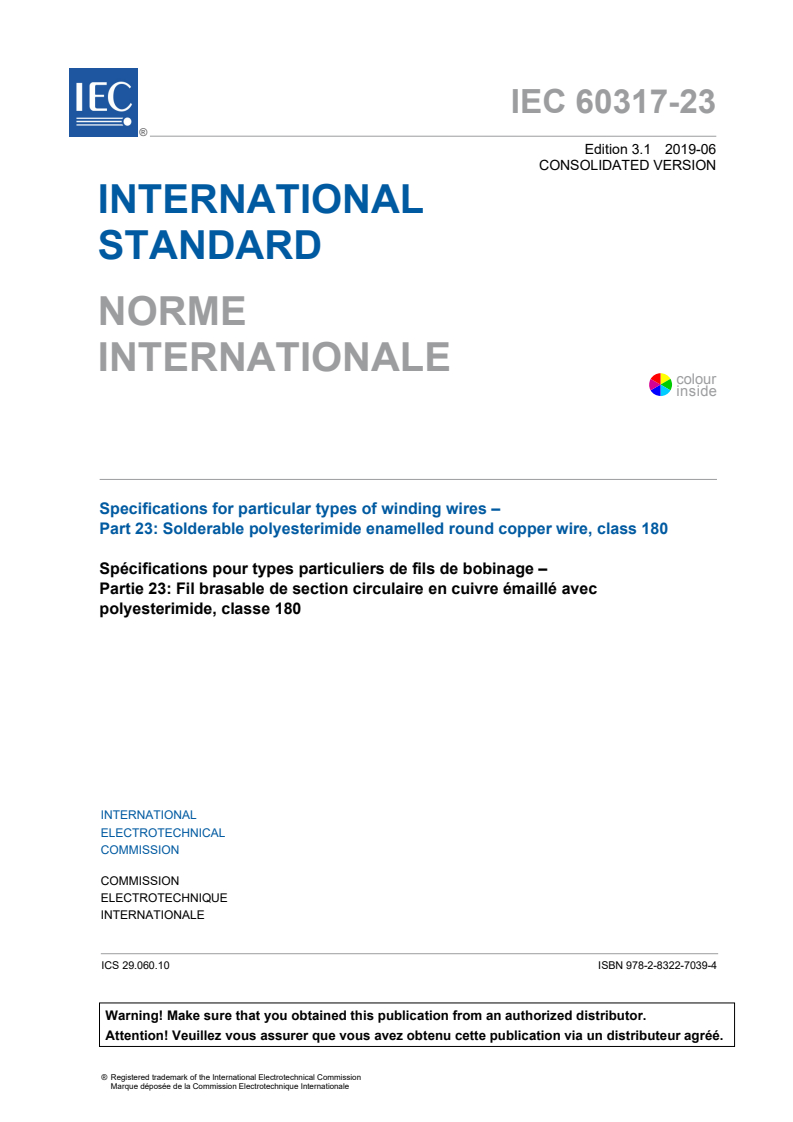

IEC 60317-23 ®
Edition 3.1 2019-06
CONSOLIDATED VERSION
INTERNATIONAL
STANDARD
NORME
INTERNATIONALE
colour
inside
Specifications for particular types of winding wires –

Part 23: Solderable polyesterimide enamelled round copper wire, class 180

Spécifications pour types particuliers de fils de bobinage –

Partie 23: Fil brasable de section circulaire en cuivre émaillé avec

polyesterimide, classe 180
INTERNATIONAL
ELECTROTECHNICAL
COMMISSION
COMMISSION
ELECTROTECHNIQUE
INTERNATIONALE
ICS 29.060.10 ISBN 978-2-8322-7039-4

IEC 60317-23 ®
Edition 3.1 2019-06
CONSOLIDATED VERSION
REDLINE VERSION
VERSION REDLINE
colour
inside
Specifications for particular types of winding wires –
Part 23: Solderable polyesterimide enamelled round copper wire, class 180

Spécifications pour types particuliers de fils de bobinage –
Partie 23: Fil brasable de section circulaire en cuivre émaillé avec
polyesterimide, classe 180
– 2 – IEC 60317-23:2013+AMD1:2019 CSV
 IEC 2019

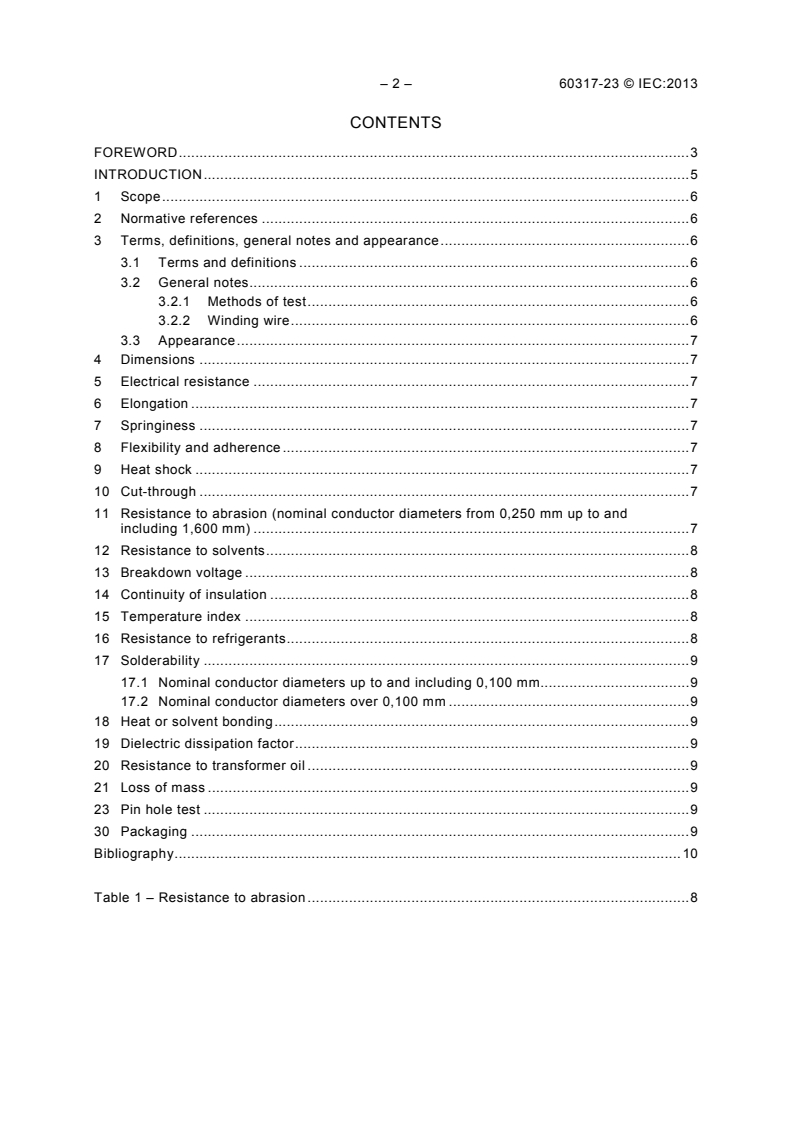

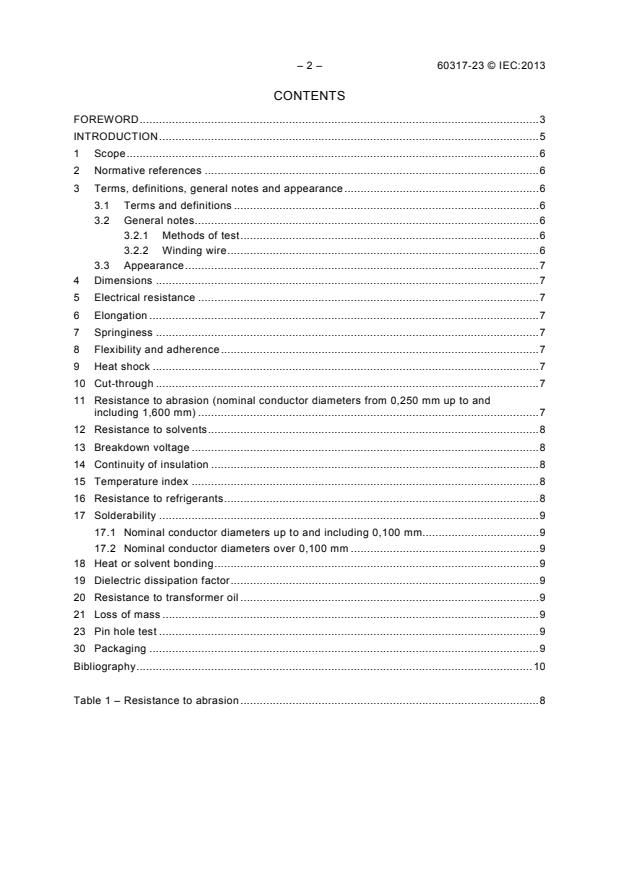

CONTENTS
FOREWORD . 3
INTRODUCTION . 5
1 Scope . 6
2 Normative references . 6
3 Terms, definitions, general notes and appearance . 6
3.1 Terms and definitions . 6
3.2 General notes . 6
3.2.1 Methods of test . 6
3.2.2 Winding wire . 6
3.3 Appearance . 7
4 Dimensions . 7
5 Electrical resistance . 7
6 Elongation . 7
7 Springiness . 7
8 Flexibility and adherence . 7
9 Heat shock . 7
10 Cut-through . 7
11 Resistance to abrasion (nominal conductor diameters from 0,250 mm up to and
including 1,600 mm) . 7
12 Resistance to solvents . 8
13 Breakdown voltage . 8
14 Continuity of insulation . 8
15 Temperature index . 8
16 Resistance to refrigerants . 8
17 Solderability . 9
17.1 General . 9
17.12 Nominal conductor diameters up to and including 0,100 mm. 9
17.23 Nominal conductor diameters over 0,100 mm . 9
18 Heat or solvent bonding . 9
19 Dielectric dissipation factor . 9
20 Resistance to transformer oil . 9
21 Loss of mass . 9
23 Pin hole test . 9
30 Packaging . 9
Bibliography . 10

Table 1 – Resistance to abrasion . 8

 IEC 2019
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –
Part 23: Solderable polyesterimide enamelled
round copper wire, class 180
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC itself does not provide any attestation of conformity. Independent certification bodies provide conformity
assessment services and, in some areas, access to IEC marks of conformity. IEC is not responsible for any
services carried out by independent certification bodies.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
This consolidated version of the official IEC Standard and its amendment has been prepared
for user convenience.
IEC 60317-23 edition 3.1 contains the third edition (2013-10) [documents 55/1413/FDIS and
55/1434/RVD] and its amendment 1 (2019-06) [documents 55/1703/CDV and 55/1740/RVC].
In this Redline version, a vertical line in the margin shows where the technical content
is modified by amendment 1. Additions are in green text, deletions are in strikethrough
red text. A separate Final version with all changes accepted is available in this
publication.
– 4 – IEC 60317-23:2013+AMD1:2019 CSV
 IEC 2019
International Standard IEC 60317-23 has been prepared by IEC technical committee 55:
Winding wires.
This third edition constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
– new 3.2.2 containing general notes on winding wire, formerly a part of the scope;
– revision to references to IEC 60317-0-1:2013 to clarify that their application is normative;
– consolidation of 17.1 and 17.2 of the solderability requirements;
– modification to Clause 19, Dielectric dissipation factor;
– new Clause 23, Pin hole test.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
A list of all parts in the IEC 60317 series, published under the general title Specifications for
particular types of winding wires, can be found on the IEC website.
The numbering of clauses in this standard is not continuous from Clauses 20 and 30 in order
to reserve space for possible future wire requirements prior to those for wire packaging.
The committee has decided that the contents of the base publication and its amendment will
remain unchanged until the stability date indicated on the IEC web site under
"http://webstore.iec.ch" in the data related to the specific publication. At this date, the
publication will be
• reconfirmed,
• withdrawn,
• replaced by a revised edition, or
• amended.
IMPORTANT – The 'colour inside' logo on the cover page of this publication indicates
that it contains colours which are considered to be useful for the correct
understanding of its contents. Users should therefore print this document using a
colour printer.
 IEC 2019
INTRODUCTION
This part of IEC 60317 is one of a series of standards which deals with insulated wires used
for windings in electrical equipment. The series has three groups describing:
1) Winding wires – Test methods (IEC 60851);
2) Specifications for particular types of winding wires (IEC 60317);
3) Packaging of winding wires (IEC 60264).

– 6 – IEC 60317-23:2013+AMD1:2019 CSV
 IEC 2019
SPECIFICATIONS FOR PARTICULAR TYPES OF WINDING WIRES –

Part 23: Solderable polyesterimide enamelled
round copper wire, class 180
1 Scope
This part of IEC 60317 specifies the requirements of solderable enamelled round copper
winding wire of class 180 with a sole coating based on polyesterimide resin, which may be
modified providing it retains the chemical identity of the original resin and meets all specified
wire requirements.
NOTE A modified resin is a resin that has undergone a chemical change, or contains one or more additives to
enhance certain performance or application characteristics.
The range of nominal conductor diameters covered by this standard is:
– Grade 1: 0,020 mm up to and including 1,600 mm;
– Grade 2: 0,020 mm up to and including 1,600 mm.
The nominal conductor diameters are specified in Clause 4 of IEC 60317-0-1:2013.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and
are indispensable for its application. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any
amendments) applies.
IEC 60317-0-1:2013, Specifications for particular types of winding wires – Part 0-1: General
requirements – Enamelled round copper wire
3 Terms, definitions, general notes and appearance
3.1 Terms and definitions
Subclause 3.1 of IEC 60317-0-1:2013 applies.
3.2 General notes
3.2.1 Methods of test
Subclause 3.2.1 of IEC 60317-0-1:2013 applies. In case of inconsistencies between
IEC 60317-0-1:2013 and this part of IEC 60317, the latter shall prevail.
3.2.2 Winding wire
Class 180 is a thermal class that requires a minimum temperature index of 180 and a heat
shock temperature of at least 200 °C.
The temperature in degrees Celsius corresponding to the temperature index is not necessarily
that at which it is recommended that the wire be operated and this will depend on many
factors, including the type of equipment involved.

 IEC 2019
3.3 Appearance
Subclause 3.3 of IEC 60317-0-1:2008 applies.
4 Dimensions
Clause 4 of IEC 60317-0-1:2008 applies.
5 Electrical resistance
Clause 5 of IEC 60317-0-1:2008 applies.
6 Elongation
Clause 6 of IEC 60317-0-1:2008 applies.
7 Springiness
Clause 7 of IEC 60317-0-1:2008 applies.
8 Flexibility and adherence
Clause 8 of IEC 60317-0-1:2008 applies. For 8.4, the constant K used for the calculation of
the number of revolutions for the peel test shall be 110 mm.
9 Heat shock
Clause 9 of IEC 60317-0-1:2008 applies. The minimum heat shock temperature shall be
200 °C.
10 Cut-through
No failure shall occur within 2 min at 265 °C.
11 Resistance to abrasion (nominal conductor diameters from 0,250 mm up to
and including 1,600 mm)
The wire shall meet the requirements given in Table 1.
For intermediate nominal conductor diameters, the value of the next larger nominal conductor
diameter shall be taken.
– 8 – IEC 60317-23:2013+AMD1:2019 CSV
 IEC 2019
Table 1 – Resistance to abrasion
Grade 1 Grade 2
Nominal
Minimum average Minimum force to Minimum average Minimum force to
conductor force to failure failure of each force to failure failure of each
diameter measurement measurement
mm
N N N N
0,250 2,85 2,45 4,70 4,00
0,280 3,10 2,60 5,05 4,30
0,315 3,35 2,80 5,45 4,60
0,355 3,60 3,05 5,85 4,95
0,400 3,85 3,25 6,25 5,30
0,450 4,15 3,50 6,75 5,70
0,500 4,45 3,75 7,20 6,10
0,560 4,75 4,05 7,70 6,50
0,630 5,10 4,35 8,25 7,00
0,710 5,45 4,65 8,85 7,50
0,800 5,85 4,95 9,50 8,05
0,900 6,30 5,35 10,2 8,60
1,000 6,75 5,75 10,9 9,20
1,120 7,35 6,20 11,6 9,80
1,250 7,90 6,70 12,5 10,5
1,400 8,50 7,20 13,3 11,3
1,600 9,20 7,80 14,3 12,1
12 Resistance to solvents
Clause 12 of IEC 60317-0-1:2013 applies.
13 Breakdown voltage
Clause 13 of IEC 60317-0-1:2013 applies. The elevated temperature shall be 180 °C.
14 Continuity of insulation
Clause 14 of IEC 60317-0-1:2013 applies.
15 Temperature index
Clause 15 of IEC 60317-0-1:2013 applies. The minimum temperature index shall be 180.
16 Resistance to refrigerants
Test inappropriate.
 IEC 2019
17 Solderability
17.1 General
The temperature of the solder bath shall be (470 ± 5) °C. The surface of the tinned wire shall
be smooth and free from holes and enamel residues.
17.117.2 Nominal conductor diameters up to and including 0,100 mm
The temperature of the solder bath shall be (470 ± 5) °C. The maximum immersion time shall
be 3 s.
The surface of the tinned wire shall be smooth and free from holes and enamel residues.
17.217.3 Nominal conductor diameters over 0,100 mm
The temperature of the solder bath shall be (470 ± 5) °C. The maximum immersion time
(in seconds) shall be the following multiple of the nominal conductor diameter (in millimetres)
with a minimum of 3 s.
Grade 1 Grade 2
8 s/mm 12 s/mm
The surface of the tinned wire shall be smooth and free from holes and enamel residues.
18 Heat or solvent bonding
Test inappropriate.
19 Dielectric dissipation factor
Test inappropriate.
20 Resistance to transformer oil
Test inappropriate.
21 Loss of mass
Test inappropriate.
23 Pin hole test
Clause 23 of IEC 60317-0-1:2013 applies.
30 Packaging
Clause 30 of IEC 60317-0-1:2013 applies.

– 10 – IEC 60317-23:2013+AMD1:2019 CSV
 IEC 2019
Bibliography
IEC 60264 (all parts), Packaging of winding wires
IEC 60317 (all parts), Specifications for particular types of winding wires
IEC 60851 (all parts), Winding wires – Test methods

_____________
