IEC 61280-2-5:1998

NORME
CEI
INTERNATIONALE
IEC
61280-2-5
INTERNATIONAL
Première édition
STANDARD
First edition
1998-05
Procédures d’essai de base des sous-systèmes
de télécommunication à fibres optiques –
Partie 2-5:
Procédures d’essai des systèmes numériques –
Mesure de la fonction transfert de gigue
Fibre optic communication subsystem
basic test procedures –
Part 2-5:
Test procedures for digital systems –
Jitter transfer function measurement

Numéro de référence
Reference number
CEI/IEC 61280-2-5:1998
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are issued

sont numérotées à partir de 60000. with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation of
confirmation de la publication sont disponibles dans the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents as the list of publications issued, is to be found at the
ci-dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux et For graphical symbols, and letter symbols and signs
les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

NORME
CEI
INTERNATIONALE
IEC
61280-2-5
INTERNATIONAL
Première édition
STANDARD
First edition
1998-05
Procédures d’essai de base des sous-systèmes
de télécommunication à fibres optiques –
Partie 2-5:
Procédures d’essai des systèmes numériques –
Mesure de la fonction transfert de gigue
Fibre optic communication subsystem
basic test procedures –
Part 2-5:
Test procedures for digital systems –
Jitter transfer function measurement

 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE L
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

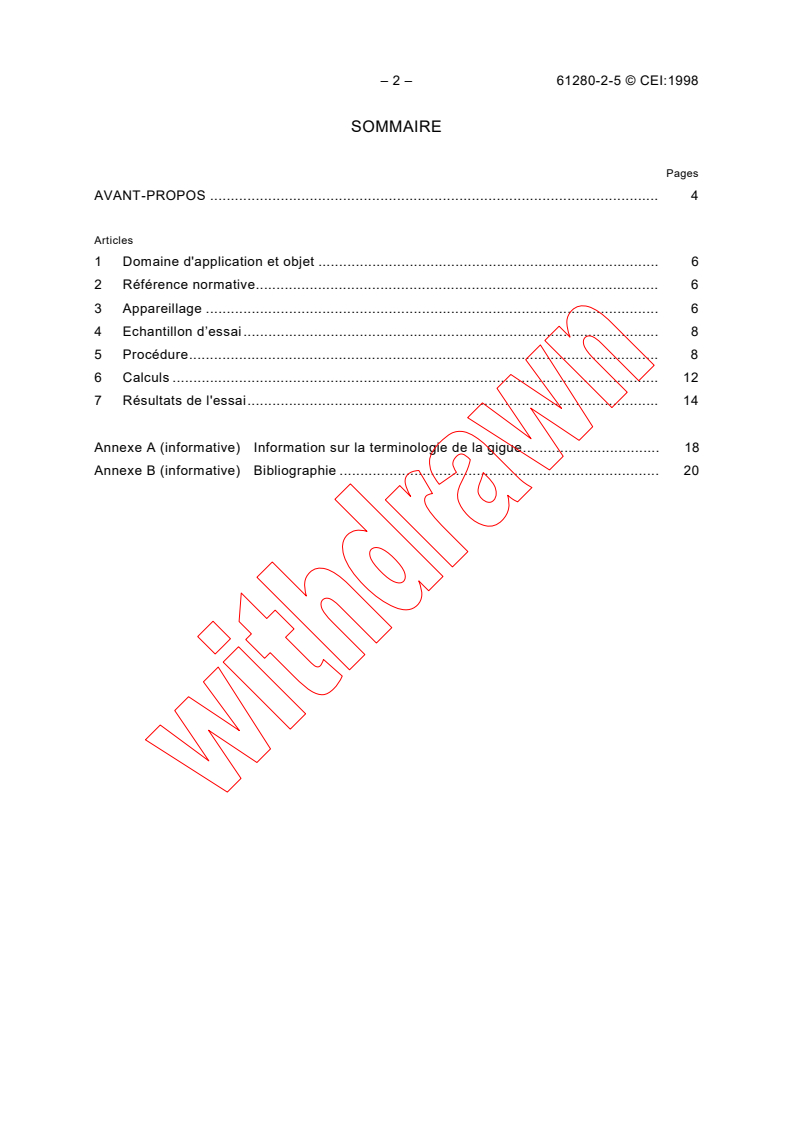

– 2 – 61280-2-5 © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application et objet . 6

2 Référence normative. 6

3 Appareillage . 6
4 Echantillon d’essai. 8
5 Procédure. 8
6 Calculs . 12
7 Résultats de l'essai. 14
Annexe A (informative) Information sur la terminologie de la gigue. 18
Annexe B (informative) Bibliographie . 20

61280-2-5 © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope and object . 7

2 Normative reference . 7

3 Apparatus. 7
4 Test sample. 9
5 Procedure. 9
6 Calculations. 13
7 Test results . 15
Annex A (informative) Jitter terminology information . 19
Annex B (informative) Bibliography . 21

– 4 – 61280-2-5 © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
PROCÉDURES D'ESSAI DE BASE DES SOUS-SYSTÈMES

DE TÉLÉCOMMUNICATION À FIBRES OPTIQUES –

Partie 2-5: Procédures d'essai des systèmes numériques –

Mesure de la fonction transfert de gigue

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61280-2-5 a été établie par le sous-comité 86C: Systèmes et
dispositifs actifs à fibres optiques, du comité d’études 86 de la CEI: Fibres optiques.
La texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86C/175/FDIS 86C/199/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.
Les annexes A et B sont données uniquement à titre d’information.

61280-2-5 © IEC:1998 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
FIBRE OPTIC COMMUNICATION SUBSYSTEM

BASIC TEST PROCEDURES –
Part 2-5: Test procedures for digital systems –

Jitter transfer function measurement

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61280-2-5 has been prepared by subcommittee 86C: Fibre optic
systems and active devices, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86C/175/FDIS 86C/199/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
Annexes A and B are for information only.

– 6 – 61280-2-5 © CEI:1998
PROCÉDURES D'ESSAI DE BASE DES SOUS-SYSTÈMES

DE TÉLÉCOMMUNICATION À FIBRES OPTIQUES –

Partie 2-5: Procédures d'essai des systèmes numériques –

Mesure de la fonction transfert de gigue

1 Domaine d’application et objet

1.1 But
L’objet de cette procédure d’essai est la mesure du transfert de gigue d'un équipement
numérique, la valeur de ce transfert étant définie comme le quotient de la gigue en sortie sur la
gigue en entrée, en fonction de la fréquence.
1.2 Spécifications
Les exigences en matière de transfert de gigue sont spécifiées sous la forme de gabarits
recouvrant une zone gain/fréquence définie. Ces exigences ont pour but de garantir que les
circuits de recouvrement de la synchronisation et les circuits d'égalisation de phase atténuent
la gigue d'une manière convenable. Si la relation entre la gigue apparaissant à un port d'entrée
d'un équipement numérique et celle trouvée en sortie peut être exprimée sous une forme
linéaire (à la fois additive et homogène), une mesure réalisée en bande étroite pourra alors
caractériser la qualité du transfert et l'on utilise alors le terme «fonction de transfert de gigue».
2 Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est
faite, constituent des dispositions valables pour la présente partie de la CEI 61280. Au moment
de la publication, l’édition indiquée était en vigueur. Tout document normatif est sujet à révision
et les parties prenantes aux accords fondés sur la présente partie de la CEI 61280 sont
invitées à rechercher la possibilité d’appliquer l’édition la plus récente du document normatif
indiqué ci-après. Les membres de la CEI et de l’ISO possèdent le registre des Normes
internationales en vigueur.
CEI 60825-1:1993, Sécurité des appareils à laser – Partie 1: Classification des matériels,
prescriptions et guide de l’utilisateur

3 Appareillage
3.1 Les équipements suivants sont obligatoires: générateur de gigue, générateur de signaux
numériques, analyseur de spectre et récepteur de gigue. Le synthétiseur de fréquences est
facultatif.
3.2 Une technique plus évoluée nécessite un générateur d'ondes sinusoïdales, un synthétiseur
de fréquences avec modulation de phase, un amplificateur séparateur, une ligne à retard
variable, des diviseurs, un mélangeur, un filtre passe-bas, un phasemètre et un voltmètre.
3.3 La méthode par démultiplexage nécessite aussi un multiplexeur.

61280-2-5 © IEC:1998 – 7 –
FIBRE OPTIC COMMUNICATION SUBSYSTEM

BASIC TEST PROCEDURES –
Part 2-5: Test procedures for digital systems –

Jitter transfer function measurement

1 Scope and object
1.1 Intent
The object of this test procedure is to measure the jitter transfer characteristic of an individual
digital equipment as the ratio of the output jitter to the applied input jitter as a function of
frequency.
1.2 Specification
Jitter transfer requirements are specified in terms of jitter templates, which cover a specified
gain/frequency region. Such requirements are intended to ensure that clock recovery circuits
and desynchronizer phase smoothing circuits adequately attenuate jitter. If the relationship
between the jitter appearing at the input and output ports of a digital equipment can be
described in terms of a linear process (both additive and homogeneous), then a narrowband
measurement will characterize its jitter transfer performance and the term "jitter transfer
function" is used.
2 Normative reference
The following normative document contains provisions which, through reference in this text,
constitutes provisions of this part of IEC 61280. At the time of publication, the edition indicated
was valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 61280 are encouraged to investigate the possibility of applying the most
recent edition of the normative document indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60825-1:1993, Safety of laser products – Part 1: Equipment classification, requirements,
and user’s guide
3 Apparatus
3.1 The following apparatus are required: jitter generator, digital signal generator, spectrum
analyzer, and jitter receiver. The frequency synthesizer is optional.
3.2 In addition, the enhanced technique requires the following: sine-wave generator,
frequency synthesizer with phase modulation, buffer amplifier, variable delay line, dividers,
mixer, low-pass filter, phase meter, and voltmeter.
3.3 The demultiplexer technique also requires a multiplexer.

– 8 – 61280-2-5 © CEI:1998
3.4 Sécurité
Les directives de sécurité de la CEI 60825-1 doivent être appliquées pour tous les essais

réalisés sur des systèmes de télécommunications à fibres optiques ou mettant en oeuvre des

lasers ou des diodes électroluminescentes.

4 Echantillon d'essai
L'échantillon est l'équipement à l’essai.

5 Procédure
5.1 Technique de base
5.1.1 Mesurer la tolérance de gigue de l'équipement à l’essai sur la plage de fréquences
1)
désirée.
5.1.2 Connecter les équipements comme indiqué à la figure 1 sans l'équipement à l’essai.
Vérifier la continuité, la linéarité et le bon fonctionnement du montage.
5.1.3 Afficher la fréquence désirée sur l'analyseur de spectre. Régler le niveau de sortie du
tracé de l'oscillateur sur l'analyseur de spectre de manière à obtenir une amplitude de gigue
satisfaisante sur toute la plage de fréquences sélectionnée. Cette amplitude doit être assez
grande pour garantir une certaine précision des mesures, mais toutefois suffisamment petite
pour donner lieu à une représentation linéaire.
5.1.4 Régler la largeur de bande de l'analyseur de spectre sur une valeur aussi faible que
possible. Balayer la plage de fréquences désirée et enregistrer la trace de référence
d'amplitude de 0 dB de l'équipement d'essai. (L'adoption d'une largeur de bande étroite pour
l'analyseur de spectre peut permettre une diminution de l'amplitude de la gigue sans perte de
précision dans les mesures.)
5.1.5 Reconnecter l'équipement à l’essai comme indiqué à la figure 1. Vérifier la continuité, la
linéarité et le bon fonctionnement du montage.
5.1.6 A l'aide de l'analyseur de spectre, balayer la plage de fréquences sélectionnée et noter
l'importance de la fonction de transfert de la gigue globale (équipement d'essai et équipement
à essayer).
5.1.7 Pour obtenir la fonction de transfert de gigue de l'équipement à l’essai, soustraire la

valeur de la trace de référence d'amplitude de 0 dB calculée en 5.1.4 de celle de la fonction de
transfert de gigue globale notée en 5.1.6.
5.1.8 Appliquer les procédures des paragraphes 5.1.1 à 5.1.7 à plusieurs plages de
fréquences, afin de pouvoir caractériser la plage globale des fréquences à considérer.
5.2 Technique évoluée
5.2.1 Mesurer la tolérance de gigue de l'équipement à l’essai, sur la plage de fréquences
1)
désirée.
___________
1)
Sera traité dans la CEI 61280-2-3 (à l'étude)

61280-2-5 © IEC:1998 – 9 –
3.4 Safety
All tests, performed on optical fibre communication systems, or that use a laser or light-
emitting diodes in a test set, shall be carried out with safety precautions in accordance with
IEC 60825-1.
4 Test sample
The sample is the equipment under test.

5 Procedure
5.1 Basic technique
5.1.1 Perform a jitter tolerance measurement of the EUT (equipment under test) over the
1)
desired frequency range.
5.1.2 Connect the equipment as shown in figure 1, bypassing the EUT. Verify proper
continuity, linearity, and error-free operation.
5.1.3 Set the frequency range on the spectrum analyzer as desired. Adjust the tracking
oscillator output level on the spectrum analyzer to produce a tolerable jitter amplitude over the
selected frequency ra
...
