IEC 60439-4:2004

NORME CEI
INTERNATIONALE
IEC
60439-4
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-06
Ensembles d'appareillage à basse tension –
Partie 4:
Règles particulières pour ensembles
de chantier (EC)
Low-voltage switchgear and
controlgear assemblies –
Part 4:
Particular requirements for assemblies
for construction sites (ACS)
Numéro de référence
Reference number
CEI/IEC 60439-4:2004
Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: custserv@iec.ch Email: custserv@iec.ch
Tél: +41 22 919 02 11 Tel: +41 22 919 02 11
Fax: +41 22 919 03 00 Fax: +41 22 919 03 00
.
NORME CEI
INTERNATIONALE
IEC
60439-4
INTERNATIONAL
Deuxième édition
STANDARD
Second edition
2004-06
Ensembles d'appareillage à basse tension –
Partie 4:
Règles particulières pour ensembles
de chantier (EC)
Low-voltage switchgear and
controlgear assemblies –
Part 4:
Particular requirements for assemblies
for construction sites (ACS)
 IEC 2004 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: +41 22 919 02 11 Telefax: +41 22 919 03 00 E-mail: inmail@iec.ch Web: www.iec.ch
CODE PRIX
R
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60439-4  CEI:2004

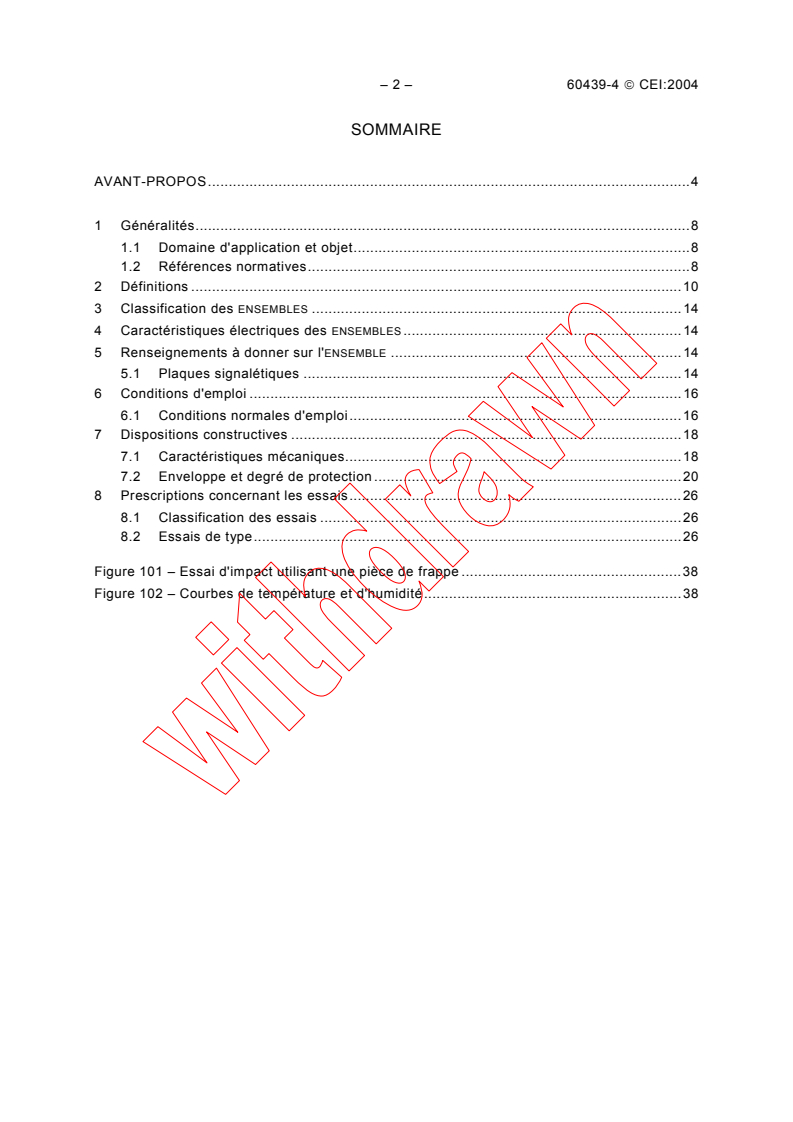

SOMMAIRE
AVANT-PROPOS.4

1 Généralités.8
1.1 Domaine d'application et objet.8
1.2 Références normatives.8
2 Définitions .10
3 Classification des ENSEMBLES .14
4 Caractéristiques électriques des ENSEMBLES .14
5 Renseignements à donner sur l'ENSEMBLE .14
5.1 Plaques signalétiques .14
6 Conditions d'emploi .16
6.1 Conditions normales d'emploi.16
7 Dispositions constructives .18
7.1 Caractéristiques mécaniques.18
7.2 Enveloppe et degré de protection .20
8 Prescriptions concernant les essais.26
8.1 Classification des essais .26
8.2 Essais de type.26

Figure 101 – Essai d'impact utilisant une pièce de frappe .38
Figure 102 – Courbes de température et d'humidité.38

60439-4  IEC:2004 – 3 –
CONTENTS
FOREWORD.5

1 General .9
1.1 Scope and object.9
1.2 Normative references .9
2 Definitions .11
3 Classification of ASSEMBLIES .15
4 Electrical characteristics of ASSEMBLIES .15
5 Information to be given regarding the ASSEMBLY .15
5.1 Nameplates .15
6 Service conditions .17
6.1 Normal service conditions .17
7 Design and construction .19
7.1 Mechanical design.19
7.2 Enclosure and degree of protection .21
8 Test specifications.27
8.1 Classification of tests .27
8.2 Type tests .27

Figure 101 – Impact test using striking element .39
Figure 102 – Temperature and humidity profiles .39

– 4 – 60439-4  CEI:2004
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –

Partie 4: Règles particulières pour ensembles de chantier (EC)

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60439-4 a été établie par le sous-comité 17D: Ensembles
d'appareillage à basse tension, du comité d'études 17 de la CEI: Appareillage.
Cette seconde édition de la CEI 60439-4 annule et remplace la première édition (1990), son
amendement 1 (1995) et son amendement 2 (1999). Elle constitue une révision technique.
Les modifications majeures suivantes par rapport à la première édition (y compris les
amendements 1 et 2) ont été incorporées:
– introduction de la définition pour "courant assigné de l'EC";
– remplacement de la classification basée sur le courant assigné de l'EC par une
classification basée sur la fonction telle qu'attribuée par le constructeur;
– prescriptions modifiées pour la protection des socles de prises de courant avec référence
à des prescriptions plus compréhensibles de la CEI 60364-7-704;
– introduction de prescriptions communes pour tous les types d'EC.

60439-4  IEC:2004 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –

Part 4: Particular requirements for assemblies for construction sites (ACS)

FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60439-4 has been prepared by subcommittee 17D: Low-voltage
switchgear and controlgear assemblies, of IEC technical committee 17: Switchgear and
controlgear.
This second edition of IEC 60439-4 cancels and replaces the first edition (1990),
amendment 1 (1995) and amendment 2 (1999). It constitutes a technical revision.
The following major changes with respect to edition 1 (including amendments 1 and 2) have
been incorporated:
– introduction of the definition for “rated current of ACS”;
– replacement of classification based on the rated current of ACS by classification based on
the function as assigned by the manufacturer;
– amended requirements for the protection of socket-outlets with reference to the more
comprehensive requirements of IEC 60364-7-704;
– introduction of common requirements for all types of ACS.

– 6 – 60439-4  CEI:2004
Le texte de la présente norme est basé sur la première édition, les amendements 1 et 2, et
les documents suivants:
FDIS Rapport de vote
17D/301/FDIS 17D/303/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée en accord avec les Directives ISO/CEI, Partie 2.
Sauf indication contraire dans le texte qui suit, les ensembles de chantier (EC) doivent
satisfaire à l'ensemble des règles énoncées dans la CEI 60439-1 (1999) ainsi qu'aux règles
particulières contenues dans la présente publication.
Les articles et paragraphes de la présente norme complètent, modifient ou remplacent les
articles et paragraphes respectifs de la CEI 60439-1:1999.
La présente publication devant être utilisée conjointement avec la CEI 60439-1, la numéro-
tation de ses articles et paragraphes correspond à cette dernière.
Lorsque cette norme ne comporte pas d'article ou de paragraphe correspondant, l'article ou le
paragraphe de la norme principale s'applique sans modification.
Les paragraphes et figures ajoutés à ceux de la partie 1 sont numérotés à partir de 101.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60439-4  IEC:2004 – 7 –
The text of this standard is based on the first edition, amendments 1 and 2, and the following
documents:
FDIS Report on voting
17D/301/FDIS 17D/303/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
Assemblies for construction sites (ACS) shall comply with all requirements of IEC 60439-1
(1999) if not otherwise indicated hereinafter and shall also comply with the particular
requirements contained in this publication.
The clauses and subclauses of this standard supplement, modify or replace the respective
clauses and subclauses in IEC 60439-1:1999.
In view of the fact that this publication should be read in conjunction with IEC 60439-1, the
numbering of its clauses and subclauses correspond to the latter.
Where there is no corresponding clause or subclause in this standard, the clause or
subclause of the main document applies without modification.
Subclauses and figures which are additional to those in part 1 are numbered starting from
101.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under "http://webstore.iec.ch" in
the data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60439-4  CEI:2004
ENSEMBLES D'APPAREILLAGE À BASSE TENSION –

Partie 4: Règles particulières pour ensembles de chantier (EC)

1 Généralités
1.1 Domaine d'application et objet
Remplacer les trois derniers alinéas par les suivants:
Cette norme s'applique aux ENSEMBLES de série (ES) destinés à équiper des chantiers, c'est-
à-dire des lieux de travail temporaires qui ne sont pas normalement accessibles au public et
où sont exécutés des travaux de construction, d'équipement, de réparation, de modification
ou de démolition d'immeubles (bâtiments) ou d'ouvrage d'art (travaux publics) ou encore des
travaux de terrassement ou tout autres travaux analogues. Ces ENSEMBLES peuvent être de
type transportable (semi-fixe) ou mobile.
La présente norme ne s'applique pas aux ENSEMBLES destinés à être utilisés dans les locaux
de service des chantiers (bureaux, vestiaires, salles de réunion, cantines, restaurants,
dortoirs, locaux sanitaires, etc.).
Les valeurs nominales des tensions primaire et secondaire des appareils de transformation
incorporés dans les ensembles de chantier (EC) doivent être dans les limites fixées dans la
CEI 60439-1.
Les exigences de protection électrique fournies par l'équipement fabriqué selon la présente
norme internationale doivent satisfaire aux exigences données dans la CEI 60364-7-704.
NOTE La présente norme peut être utilisée comme un guide pour les ENSEMBLES dérivés de série (EDS),
fabriqués selon accord entre constructeur et utilisateur et prenant en compte la nature du réseau d'alimentation
et/ou de distribution et les exigences de l'installation concernée.
1.2 Références normatives
Le paragraphe de la Partie 1 s'applique avec les additions suivantes:
CEI 60068-2-27:1987: Essais d'environnement – Deuxième partie: Essais – Essais Ea et
guide: Chocs
CEI 60068-2-42:2003, Essais d'environnement – Partie 2-42: Essais – Essai Kc: Essai à
l'anhydride sulfureux pour contacts et connexions
CEI 60309-1, Prises de courant pour usages industriels – Partie 1: Règles générales
CEI 60309-2, Prises de courant pour usages industriels – Partie 2: Règles
d'interchangeabilité dimensionnelle pour les appareils à broches et alvéoles
CEI 60364-4-41:2001, Installations électriques des bâtiments – Partie 4-41: Protection pour
assurer la sécurité – Protection contre les chocs électriques
CEI 60364-5-53:2001, Installations électriques des bâtiments – Partie 5-53: Choix et mise en
œuvre des matériels électriques – Sectionnement, coupure et commande
CEI 60364-7-704:1989, Installations électriques des bâtiments – Partie 7: Règles pour les
installations et emplacements spéciaux – Section 704: Installations de chantiers

60439-4  IEC:2004 – 9 –
LOW-VOLTAGE SWITCHGEAR AND CONTROLGEAR ASSEMBLIES –

Part 4: Particular requirements for assemblies for construction sites (ACS)

1 General
1.1 Scope and object
Replace the last three paragraphs by the following:
This standard applies to type-tested ASSEMBLIES (TTA) intended for use on construction sites,
i.e. temporary places of work to which the public do not generally have access and where
building construction, installation, repairs, alteration or demolition of property (buildings) or
civil engineering (public works) or excavation or any other similar operations are carried out.
These ASSEMBLIES may be transportable (semi-fixed) or mobile.
This standard does not apply to ASSEMBLIES for use in the administrative centres of construction
sites (offices, cloakrooms, ASSEMBLY rooms, canteens, restaurants, dormitories, toilets, etc.).
The nominal primary voltage and the nominal secondary voltage of transformers incorporated
in ACS shall be within the limits specified in IEC 60439-1.
Requirements for electrical protection provided by equipment manufactured according to this
International Standard shall comply with the requirements given in IEC 60364-7-704.
NOTE This standard may be used as a guide to partially type-tested ASSEMBLIES (PTTA) constructed according to
agreement between manufacturer and user taking into account the nature of supply and/or distribution network and
relevant installation requirements.
1.2 Normative references
This subclause of Part 1 applies with the following additions:
IEC 60068-2-27:1987, Environmental testing − Part 2: Tests - Test Ea and guidance: Shock
IEC 60068-2-42:2003, Environmental testing − Part 2-42: Tests - Test Kc: Sulphur dioxide
test for contacts and connections
IEC 60309-1, Plugs, socket-outlets and couplers for industrial purposes – Part 1: General
requirements
IEC 60309-2, Plugs, socket-outlets and couplers for industrial purposes – Part 2: Dimensional
interchangeability requirements for pin and contact-tube accessories
IEC 60364-4-41:2001, Electrical installations of buildings − Part 4-41: Protection for safety -
Protection against electric shock
IEC 60364-5-53:2001, Electrical installations of buildings – Part 5-53: Selection and erection
of electrical equipment – Isolation, switching and control
IEC 60364-7-704:1989, Electrical installations of buildings − Part 7: Requirements for special
installations or locations - Section 704: Construction and demolition site installations

– 10 – 60439-4  CEI:2004
CEI 60439-1:1999, Ensembles d'appareillage à basse tension – Partie 1: Ensembles de série
et ensembles dérivés de série
CEI 61140:2001, Protection contre les chocs électriques – Aspects communs aux installations
et aux matériels
CEI 61201:1992, Très basse tension (TBT) – Valeurs limites
CEI 61558 (toutes les parties), Sécurité des transformateurs, blocs d'alimentation et
dispositifs analogues
CEI 61558-2-23, Sécurité des transformateurs, blocs d'alimentation et dispositifs analogues –
Partie 2-23: Règles particulières pour les transformateurs pour chantiers
2 Définitions
Les définitions de la Partie 1 s'appliquent avec les additions et modifications suivantes:
2.1.1.2
ensemble d'appareillage à basse tension dérivée de série (EDS)
Ne s'applique pas
NOTE Voir aussi la note sous l'Article 1 de la présente norme.
2.1.101
ensemble d'appareillage à basse tension utilisé sur les chantiers (EC)
combinaison d'un ou de plusieurs appareils de transformation ou de connexion avec
équipements associés de commande, de mesure, de signalisation, de protection et de régula-
tion complètement assemblés avec toutes leurs liaisons internes électriques et mécaniques et
leurs éléments de construction (voir 2.4), conçue et construite pour être utilisée sur tous les
chantiers, à l'intérieur et à l'extérieur
2.1.102
unité de comptage
unité fonctionnelle équipée des appareils permettant le comptage de l'énergie électrique
2.1.103
unité de transformation
unité fonctionnelle équipée principalement d'un ou de plusieurs transformateurs
2.3.1
ENSEMBLE ouvert
Ne s'applique pas
2.3.2
ENSEMBLE ouvert à protection frontale
Ne s'applique pas
2.3.3
EC sous enveloppe
EC comportant une paroi sur toutes ses faces

60439-4  IEC:2004 – 11 –
IEC 60439-1:1999, Low-voltage switchgear and controlgear assemblies – Part 1: Type-tested
and partially type-tested assemblies
IEC 61140:2001, Protection against electric shock – Common aspects for installation and
equipment
IEC 61201:1992, Extra-low voltage (ELV) – Limit values
IEC 61558 (all parts), Safety of power transformers, power supply units and similar devices
IEC 61558-2-23, Safety of power transformers, power supply units and similar devices –
Part 2-23: Particular requirements for transformers for construction sites
2 Definitions
The definitions of Part 1 apply with the following additions and modifications:
2.1.1.2
partially type-tested low-voltage switchgear and controlgear assembly (PTTA)
Not applicable
NOTE See also the note under Clause 1 of this standard.
2.1.101
low-voltage switchgear and controlgear assembly for construction sites (ACS)
combination of one or several transforming or switching devices with associated control,
measuring, signalling, protective and regulating equipment complete with all their internal
electrical and mechanical connections and structural parts (see 2.4), designed and built for
use on all construction sites, indoors and outdoors
2.1.102
metering unit
functional unit equipped with apparatus for metering electrical energy
2.1.103
transformer unit
functional unit consisting mainly of one or several transformers
2.3.1
open-type ASSEMBLY
Not applicable
2.3.2
ASSEMBLY
dead-front
Not applicable
2.3.3
enclosed ACS
ACS which is enclosed on all sides

– 12 – 60439-4  CEI:2004
2.3.3.4
EC en coffret
EC sous enveloppe prévu
– soit pour être fixé sur une paroi verticale;
– soit pour reposer sur une surface horizontale par l'intermédiaire de pieds ou jambes
(articulés ou non) ou d'une charpente non incorporée dans l'EC (voir 2.4.2).
2.3.4
canalisation préfabriquée
Ne s'applique pas
2.5.1
ensemble pour installation à l'intérieur
Ne s'applique pas (voir 2.1.101)
2.5.2
ensemble pour installation à l'extérieur
Ne s'applique pas (voir 2.1.101)
2.5.3
ensemble fixe
Ne s'applique pas
2.5.4
ensemble déplaçable
Ne s'applique pas
2.5.101
EC transportable (ou semi-fixe)
EC prévu pour être utilisé à un emplacement donné auquel il n'est pas fixé définitivement, cet
emplacement pouvant varier au cours d'un même chantier. Lorsqu'il est nécessaire de
déplacer l'équipement à un autre endroit, l'équipement est en premier lieu déconnecté de
l'alimentation
2.5.102
EC mobile
EC pouvant être déplacé au fur et à mesure de l'avancement du chantier et sans qu'il soit
nécessaire de le mettre hors tension
2.7
passages à l'intérieur d'un ensemble
Ne s'applique pas
2.101
fonctions des EC
2.101.1
fonction de raccordement
aptitude pour un ENSEMBLE de chantier à être connecté soit avec le réseau d'alimentation
public, soit avec le poste de transformation ou avec le générateur propre au chantier
2.101.2
fonction de comptage
aptitude au comptage de l'énergie électrique consommée sur le chantier

60439-4  IEC:2004 – 13 –
2.3.3.4
box-type ACS
enclosed ACS intended
– either to be mounted on a vertical surface;
– or to stand on a horizontal surface supported by feet or legs (articulated or not) or by a
mounting not forming part of the ACS (see 2.4.2).
2.3.4
busbar trunking system
Not applicable
2.5.1
ASSEMBLY for indoor installation
Not applicable (see 2.1.101)
2.5.2
ASSEMBLY for outdoor installation
Not applicable (see 2.1.101)
2.5.3
stationary ASSEMBLY
Not applicable
2.5.4
movable ASSEMBLY
Not applicable
2.5.101
transportable (or semi-fixed) ACS
ACS intended for use in a place where it is not permanently fixed; its location may vary during
work on the same site. When the equipment is to be moved to another place, it is first
disconnected from the supply
2.5.102
mobile ACS
ACS capable of being moved as work advances on the site, without being disconnected from
the supply
2.7
gangways within ASSEMBLIES
Not applicable
2.101
function of the ACS
2.101.1
incoming supply function
suitability for connection of the construction site assembly either to electricity public supply
network or to the transformer substation or to on-site generator
2.101.2
metering function
suitability for the metering of electrical energy consumed on the site

– 14 – 60439-4  CEI:2004
2.101.3
fonction de distribution
aptitude à fournir la distribution et la protection de l'alimentation électrique sur le chantier au
moyen de câbles ou socles de prises permanents
2.101.4
fonction de transformation
aptitude à fournir des moyens de transformation des tensions ou de fournir des mesures de
protection électrique
2.102
séries d'ensembles de chantiers compatibles
EC destinés à être reliés entre eux afin de constituer une installation ou une partie
d'installation
NOTE Les détails concernant leurs exigences sont donnés en 101.1.
3 Classification des ENSEMBLES
Les EC sont classés selon
– la ou les fonctions assignées par le constructeur (voir 2.101);
– la présentation extérieure (voir 2.3);
– le mode de déplacement (voir 2.5.101 et 2.5.102);
– la nature de l'enveloppe (voir 7.1.1);
– le degré de protection (voir 7.2.1);
– la méthode de montage, par exemple parties fixes ou démontables (voir 7.6.3 et 7.6.4);
– les mesures pour la protection des personnes (voir 7.4);
– la forme de la séparation interne (voir 7.7);
– les types de connexions électriques des unités fonctionnelles (voir 7.11);
– la résistance à la corrosion (voir 7.1.101).
4 Caractéristiques électriques des ENSEMBLES
4.101 Courant assigné d'un EC
Le courant assigné d'un EC est celui fixé par le constructeur comme courant assigné pour le
circuit d'arrivée (situé en amont). Ce courant doit passer sans que l'échauffement des parties
individuelles ne dépasse les limites spécifiées en 7.3 lors des essais de 8.2.1.
5 Renseignements à donner sur l'ENSEMBLE
5.1 Plaques signalétiques
Tout EC doit être muni d'une ou de plusieurs plaques marquées d'une manière durable et
disposées à un emplacement leur permettant d'être visibles et lisibles quand l'ENSEMBLE est
installé. Les renseignements spécifiés de a) à g) ci-dessous doivent se trouver sur la plaque
signalétique. Cependant, si le nom ou la marque de fabrique du constructeur est indiqué sur
l'EC, il n'est pas nécessaire de l'indiquer sur la plaque signalétique. Les renseignements
énumérés de h) à s) peuvent, le cas échéant, se trouver sur les plaques signalétiques, dans
les documents appropriés, les schémas de circuit ou dans les catalogues du constructeur.
Cependant, si la masse de l'unité est supérieure à 30 kg, la masse doit être indiquée sur la
plaque signalétique.
60439-4  IEC:2004 – 15 –
2.101.3
distribution function
suitability to provide the distribution and protection of electrical supply on the construction site
by means of permanent cabling or socket-outlets
2.101.4
transformer function
suitability to provide means for transformer voltages or to provide measures of electrical
protection
2.102
series of compatible assemblies for construction sites
ACS intended to be interconnected to form an installation or part of an installation
NOTE Details for their requirements are given in 101.1.
3 Classification of ASSEMBLIES
ACS are classified according to
– the function(s) assigned by the manufacturer (see 2.101);
– the external design (see 2.3);
– the mobility (see 2.5.101 and 2.5.102);
– the type of enclosure (see 7.1.1);
– the degree of protection (see 7.2.1);
– the method of mounting, for example fixed or removable parts (see 7.6.3 and 7.6.4);
– the measures for the protection of persons (see 7.4);
– the form of internal separation (see 7.7);
– the types of electrical connections of functional units (see 7.11);
– the resistance to corrosion (see 7.1.101).
4 Electrical characteristics of ASSEMBLIES
4.101 Rated current of an ACS
The rated current of an ACS is that stated by the manufacturer as the rated current of its
incoming circuit. This current shall be carried without the temperature rise of the individual
parts exceeding the limits specified in 7.3 when tested according to 8.2.1.
5 Information to be given regarding the ASSEMBLY
5.1 Nameplates
Each ACS shall be provided with one or more plates marked in a durable manner and located
in a place such that they are visible and legible when the ASSEMBLY is installed. Information
from a) to g) below shall be given on the nameplate. However, if the indication of the name or
trademark of the manufacturer appears on the ACS it need not be given on the nameplate.
Information from h) to s) may, where applicable, be given on the nameplates, in the relevant
documents, on the circuit diagrams or in the manufacturer's catalogues. However, if the
weight of a unit exceeds 30 kg the weight shall be indicated on the nameplate.

– 16 – 60439-4  CEI:2004
a) Le nom du constructeur de l'EC ou la marque de fabrique.
NOTE On considère que le constructeur est l'organisation ayant la responsabilité de L'ENSEMBLE complet.
b) La désignation du type ou un numéro d'identification ou tout autre moyen d'identification
permettant d'obtenir du constructeur les renseignements correspondants.
c) CEI 60439-4.
d) La nature du courant (et la fréquence en cas de courant alternatif).
e) Les tensions assignées d'emploi (voir 4.1.1).
f) Le courant assigné de l'EC (voir 4.101).
g) Le degré de protection (voir 7.2.1).
h) La tension assignée d'isolement (voir 4.1.2) et la tension assignée de tenue aux chocs,
quand elles sont précisées par le constructeur (voir 4.1.3).
i) La tenue aux courts-circuits (voir 7.5.2.1).
l) Les conditions d'emploi pour un usage spécial, si elles diffèrent des conditions usuelles en
service telles qu'elles sont données en 6.1.
m) Le ou les types de systèmes de mise à la terre pour lesquels l'EC a été conçu (voir 7.4.3).
n) Les dimensions.
o) La masse, voir précédemment.
p) La forme de la séparation interne (voir 7.7).
q) Les types de connexions électriques des unités fonctionnelles (voir 7.11).
r) La résistance à la corrosion (voir 7.1.101), si elle diffère des conditions normales
d’emploi.
s) La ou les fonctions (voir 2.101).
5.3 Instructions pour l'installation, le fonctionnement et la maintenance
Ajouter l'alinéa suivant:
ENSEMBLE de spécifier, dans une notice jointe à
Il est recommandé au constructeur d'un
l'ENSEMBLE, les autres types d'ENSEMBLES pouvant y être raccordés. Il convient que la notice
indique si la compatibilité est établie avec le type de système de mise à la terre employé ou
nécessite une coordination de la protection électrique dans l'installation complète.
NOTE Il convient que le constructeur fournisse la documentation appropriée dans le but de maintenir les mesures
de protection et la coordination des appareils de protection dans l'installation complète.
6 Conditions d'emploi
6.1 Conditions normales d'emploi
6.1.1 Température de l'air ambiant
6.1.1.1 Température de l'air ambiant pour des installations à l'intérieur
Ne s'applique pas.
6.1.2 Conditions atmosphériques
6.1.2.1 Conditions atmosphériques pour les installations à l'intérieur
Ne s'applique pas.
60439-4  IEC:2004 – 17 –
a) The manufacturer's name or trademark of the ACS.
NOTE The manufacturer is deemed to be the organisation taking the responsibility for the completed
ASSEMBLY.
b) Type designation or identification number or other means of identification making it
possible to obtain relevant information from the manufacturer.
c) IEC 60439-4.
d) Type of current (and the frequency in the case of a.c.).
e) Rated operational voltages (see 4.1.1).
f) Rated current of ACS (see 4.101).
g) Degree of protection (see 7.2.1).
h) Rated insulation voltage (see 4.1.2) and rated impulse withstand voltage, when declared
by the manufacturer (see 4.1.3).
i) Short-circuit withstand strength (see 7.5.2.1).
l) Service conditions for special use, if different from the usual service conditions as given in
6.1.
m) Type(s) of system(s) earthing for which the ACS is designed (see 7.4.3).
n) Dimensions.
o) Weight, see above.
p) Form of internal separation (see 7.7).
q) Types of electrical connections of functional units (see 7.11).
r) Resistance to corrosion (see 7.1.101), if different from the one corresponding the normal
service conditions.
s) Function(s) (see 2.101).
5.3 Instructions for installation, operation and maintenance
Add the following paragraph:
The manufacturer of the ASSEMBLY should specify on a notice attached to the ASSEMBLY the
other types of ASSEMBLIES which may be connected to it. The notice should indicate whether
the compatibility is based upon the type of system earthing employed and/or on the need for
co-ordination of the electrical protection within the complete installation.
NOTE The manufacturer should furnish the appropriate documentation for the purpose to maintain the protective
measures and the co-ordination of the protective devices within the complete installation.
6 Service conditions
6.1 Normal service conditions
6.1.1 Ambient air temperature
6.1.1.1 Ambient air temperature for indoor installations
Not applicable.
6.1.2 Atmospheric conditions
6.1.2.1 Atmospheric conditions for indoor installations
Not applicable.
– 18 – 60439-4  CEI:2004
6.1.2.3 Degré de pollution
Seuls les degrés de pollution 3 et 4 s'appliquent.
7 Dispositions constructives
7.1 Caractéristiques mécaniques
7.1.1 Généralités
Ajouter les alinéas suivants:
Les EC doivent être des ensembles d'appareillage à basse tension de série (ES).
Tout l'appareillage doit être disposé à l'intérieur d'une enveloppe munie des panneaux
amovibles, plaques de fermeture ou portes nécessaires pour le branchement ou la
maintenance, avec possibilité d'exception pour les appareils mentionnés en 7.2.3 pourvu
qu'ils résistent aux conditions d'emploi des Articles 6, 7.1.101 et 7.1.102.
7.1.3.2 Remplacer le dernier alinéa par:
Toutes les connexions de câbles externes doivent être démontables ou être des prises de
courant. Les prises de courant doivent être conformes aux normes appropriées et avoir une
caractéristique assignée de courant au moins égale à 16 A.
NOTE En Austra
...
