IEC 61754-13:1999

NORME CEI
INTERNATIONALE IEC
61754-13
INTERNATIONAL
Première édition
STANDARD
First edition
1999-03
Interfaces de connecteurs pour fibres optiques –
Partie 13:
Famille de connecteurs de type FC-PC
Fibre optic connector interfaces –
Part 13:
Type FC-PC connector family
Numéro de référence
Reference number
CEI/IEC 61754-13:1999
Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60 000. issued with a designation in the 60 000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de re- Information relating to the date of the reconfirmation
confirmation de la publication sont disponibles dans of the publication is available in the IEC catalogue.
le Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical com-
qui a établi cette publication, ainsi que la liste des mittee which has prepared this publication, as well as
publications établies, se trouvent dans les documents the list of publications issued, is to be found at the
ci-dessous: following IEC sources:
• «Site web» de la CEI*
• IEC web site*
• Catalogue des publications de la CEI
• Catalogue of IEC publications
Publié annuellement et mis à jour
Published yearly with regular updates
régulièrement
(On-line catalogue)*
(Catalogue en ligne)*
• IEC Bulletin
• Bulletin de la CEI
Available both at the IEC web site* and
Disponible à la fois au «site web» de la CEI*
as a printed periodical
et comme périodique imprimé
Terminology, graphical and letter
Terminologie, symboles graphiques
symbols
et littéraux
For general terminology, readers are referred to
En ce qui concerne la terminologie générale, le lecteur
IEC 60 050: International Electrotechnical Vocabulary
se reportera à la CEI 60050: Vocabulaire Electro-
(IEV).
technique International (VEI).
For graphical symbols, and letter symbols and signs
Pour les symboles graphiques, les symboles littéraux
approved by the IEC for general use, readers are
et les signes d'usage général approuvés par la CEI, le
referred to publications IEC 60027: Letter symbols to
lecteur consultera la CEI 60027: Symboles littéraux à
be used in electrical technology, IEC 60417: Graphical
utiliser en électrotechnique, la CEI 60417: Symboles
symbols for use on equipment. Index, survey and
graphiques utilisables sur le matériel. Index, relevé et
compilation of the single sheets and IEC 60617:
compilation des feuilles individuelles, et la CEI 60617:
Graphical symbols for diagrams.
Symboles graphiques pour schémas.
* See web site address on title page.
* Voir adresse «site web» sur la page de titre.

NORME CEI
INTERNATIONALE IEC
61754-13
INTERNATIONAL
Première édition
STANDARD
First edition
1999-03
Interfaces de connecteurs pour fibres optiques –
Partie 13:
Famille de connecteurs de type FC-PC
Fibre optic connector interfaces –
Part 13:
Type FC-PC connector family
 IEC 1999 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photo-copie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
N
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

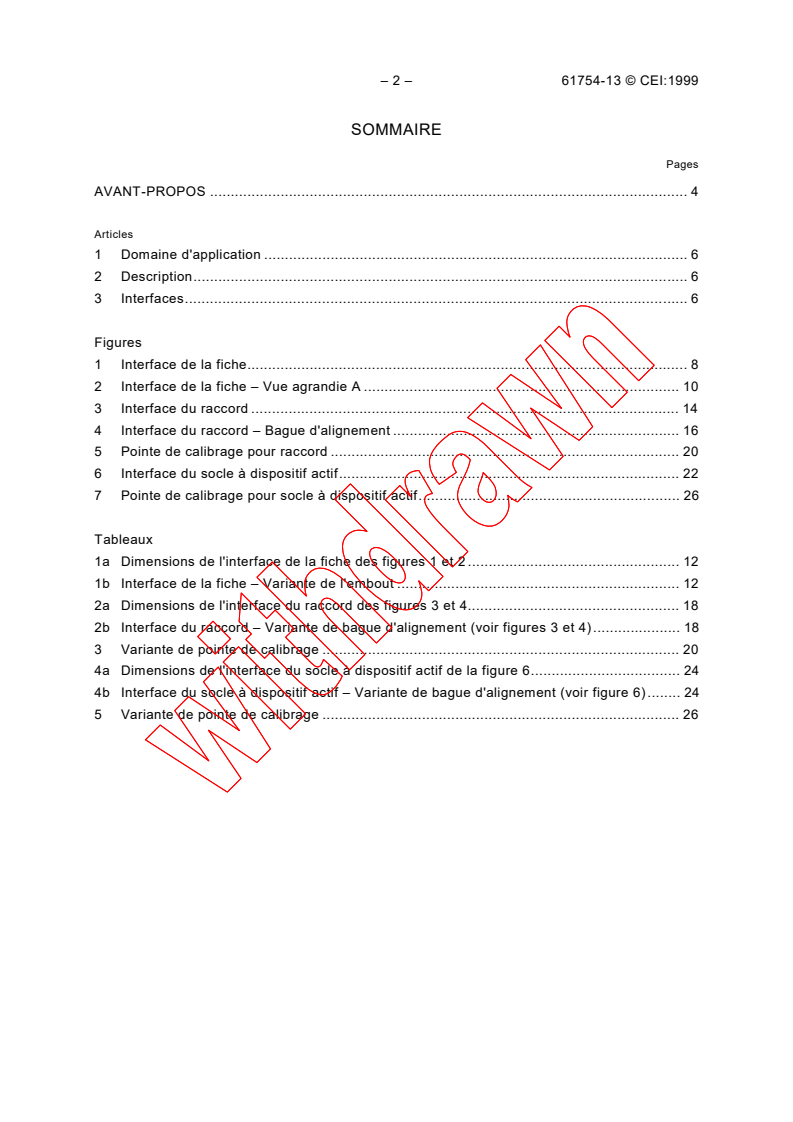

– 2 – 61754-13 © CEI:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4

Articles
1 Domaine d'application.6

2 Description.6

3 Interfaces.6
Figures
1 Interface de la fiche.8
2 Interface de la fiche – Vue agrandie A . 10
3 Interface du raccord . 14
4 Interface du raccord – Bague d'alignement . 16
5 Pointe de calibrage pour raccord . 20
6 Interface du socle à dispositif actif. 22
7 Pointe de calibrage pour socle à dispositif actif. 26
Tableaux
1a Dimensions de l'interface de la fiche des figures 1 et 2 . 12
1b Interface de la fiche – Variante de l'embout . 12
2a Dimensions de l'interface du raccord des figures 3 et 4. 18
2b Interface du raccord – Variante de bague d'alignement (voir figures 3 et 4). 18
3 Variante de pointe de calibrage . 20
4a Dimensions de l'interface du socle à dispositif actif de la figure 6. 24
4b Interface du socle à dispositif actif – Variante de bague d'alignement (voir figure 6) . 24
5 Variante de pointe de calibrage . 26

61754-13 © IEC:1999 – 3 –
CONTENTS
Page
FOREWORD . 5

Clause
1 Scope.7

2 Description.7

3 Interfaces.7
Figures
1 Plug connector interface. 9
2 Plug connector interface – Expanded view A. 11
3 Adaptor connector interface. 15
4 Adaptor connector interface – Alignment sleeve. 17
5 Pin gauge for adaptor. 21
6 Active device receptacle interface . 23
7 Pin gauge for active device receptacle. 27
Tables
1a Dimensions of the plug connector interface for figures 1 and 2. 13
1b Plug connector interface – Ferrule grade . 13
2a Dimensions of the adaptor connector interface for figures 3 and 4 . 19
2b Adaptor connector interface – Alignment sleeve grade (see figures 3 and 4) . 19
3 Pin gauge grade. 21
4a Dimensions of the active device receptacle interface for figure 6. 25
4b Active device receptacle interface – Alignment sleeve grade (see figure 6) . 25
5 Pin gauge grade. 27

– 4 – 61754-13 © CEI:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

___________
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –

Partie 13: Famille de connecteurs de type FC-PC

AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 61754-13 a été préparée par le sous-comité 86B: Dispositifs
d’interconnexion et composants passifs à fibres optiques, du comité d’études 86 de la CEI:
Fibres optiques.
Le texte de cette norme est issu des documents suivants:
FDIS Rapport de vote
86B/1163/FDIS 86B/1192/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cette norme.

61754-13 © IEC:1999 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

___________
FIBRE OPTIC CONNECTOR INTERFACES –

Part 13: Type FC-PC connector family

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports or guides and they are accepted by the National Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 61754-13 has been prepared by subcommittee 86B: Fibre optic
interconnecting devices and passive components, of IEC technical committee 86: Fibre optics.
The text of this standard is based on the following documents:
FDIS Report on voting
86B/1163/FDIS 86B/1192/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.

– 6 – 61754-13 © CEI:1999
INTERFACES DE CONNECTEURS POUR FIBRES OPTIQUES –

Partie 13: Famille de connecteurs de type FC-PC

1 Domaine d'application
La présente partie de la CEI 61754 définit les dimensions d'interfaces normalisées pour la

famille des connecteurs du type FC-PC.
2 Description
Le connecteur à la base de la famille des connecteurs du type FC est un ensemble de fiches
monovoies avec une configuration fiche/raccord qui est caractérisée par un embout d'un
diamètre nominal de 2,5 mm. Il comporte un mécanisme de verrouillage fileté et un embout
comprimé par un ressort dans la direction de l'axe optique. La fiche a une clavette mâle unique
qui peut être utilisée pour orienter et limiter la rotation relative entre le connecteur et le
composant avec lequel il est accouplé. Le mécanisme d'alignement optique des connecteurs
est du type «trou rigide» ou «bague élastique».
3 Interfaces
Les pages suivantes définissent les interfaces normalisées pour la famille des connecteurs FC.
La présente norme contient les interfaces normalisées suivantes:
Interface 13-1: Interface de fiche
Interface 13-2: Interface de raccord
Interface 13-3: Interface de socle à dispositif actif
La fiche de l’interface 13-1 a un embout ayant un polissage sphérique en extrémité et permet
d'obtenir un contact physique (PC).
Les connecteurs suivants sont interconnectables
L’interface 13-1 s'accouple avec l’interface 13-2 et l’interface 13-3.

61754-13 © IEC:1999 – 7 –
FIBRE OPTIC CONNECTOR INTERFACES –

Part 13: Type FC-PC connector family

1 Scope
This part of IEC 61754 defines the standard interface dimensions for the type FC-PC family of

connectors.
2 Description
The parent connector for type FC connector family is a single position plug connector set of
plug/adaptor configuration which is characterized by a 2,5 mm nominal ferrule diameter. It
includes a thread coupling mechanism, which is spring loaded relative to the ferrule in the
direction of the optical axis. The plug has a single male key which may be used to orient and
limit the relative position between the connector and the component to which it is mated. The
optical alignment mechanism of the connectors is of a rigid bore sleeve or a resilient sleeve
style.
3 Interfaces
The subsequent pages define the standard interfaces for the type FC connector family. This
standard contains the following standard interfaces:
Interface 13-1: Plug connector interface
Interface 13-2: Adaptor connector interface
Interface 13-3: Active device receptacle interface
The plug of interface 13-1 has a ferrule with a spherically polished ferrule endface, and realizes
physical contact (PC).
The following connectors are intermateable
Interface 13-1 mates with IEC interface 13-2 and interface 13-3.

– 8 – 61754-13 © CEI:1999
IEC  323/99
Figure 1 – Interface de la fiche

61754-13 © IEC:1999 – 9 –
IEC  323/99
Figure 1 – Plug connector interface

– 10 – 61754-13 © CEI:1999
IEC  324/99
Figure 2 – Interface de la fiche – Vue agrandie A

61754-13 © IEC:1999 – 11 –
IEC  324/99
Figure 2 – Plug connector interface – Expanded view A

– 12 – 61754-13 © CEI:1999
Tableau 1a – Dimensions de l’interface de la fiche des figures 1 et 2

Référence Dimensions Notes
Minimum De base Maximum
A Diamètre, voir le tableau de variante

de l’embout, 1
B 4,4 mm 4,6 mm Diamètre
C 5,8 mm 6,0 mm Diamètre
D 2,92 mm –
E 3,75 mm 4,10 mm 2
F 1,77 mm 2,77 mm
G M8 × 0,75–6 H 3
H – 1,1 mm 4
I 3,5 mm – 3
J 3,95 mm –
K 1,86 mm 2,14 mm
BF 10° 25° Rayon, 5
BG Diamètre, voir le tableau de variante
de l’embout, 1
BI 25° 35° Degré, 1
NOTE 1 – Il est permis que le diamètre extérieur de l’embout soit inférieur à 2,498 mm dans les 1,2 mm en
remontant vers l'arrière à partir de l'extrémité.
NOTE 2 – La dimension E est indiquée pour une extrémité de fiche lorsqu'elle n'est pas accouplée. Elle peut
être déplacée par une force de compression axiale, avec des extrémités en contact direct, c'est pourquoi la
dimension E est variable avec une longueur minimale de 3,6 mm.
La force de compression de l’embout doit être comprise entre 7,8 N et 11,8 N lorsque la dimension E est
comprise entre 3,6 et 3,7 mm.
NOTE 3 – M8 × 0,75 indique un filetage métrique d'un diamètre nominal de 8 mm et d'un pas de 0,75 mm.
6H représente la classe d'adaptation. Il est nécessaire qu'il y ait une possibilité d'échappement du filetage vers
l'arrière.
NOTE 4 – Le manchon de couplage doit pouvoir être déplacé vers la droite et vers la gauche. Cette dimension
est indiquée lorsque le manchon de couplage est déplacé dans la position la plus à droite.
NOTE 5 – L'excentricité du dôme de l'extrémité polie sphérique doit être inférieure à 0,05 mm.
Tableau 1b – Interface de la fiche – Variante de l’embout

ABG
Variante mm mm Notes
Minimum Maximum Minimum Maximum
1 2,4985 2,4995 1,70 2,26
2 2,4980 2,4995 1,70 2,26
3 2,4985 2,4995 1,90 2,20
4 2,4980 2,4995 1,90 2,20
5 2,4970 2,4995 1,80 2,20
6 2,4940 2,4995 1,80 2,20
61754-13 © IEC:1999 – 13 –
Table 1A – Dimensions of the plug c
...
