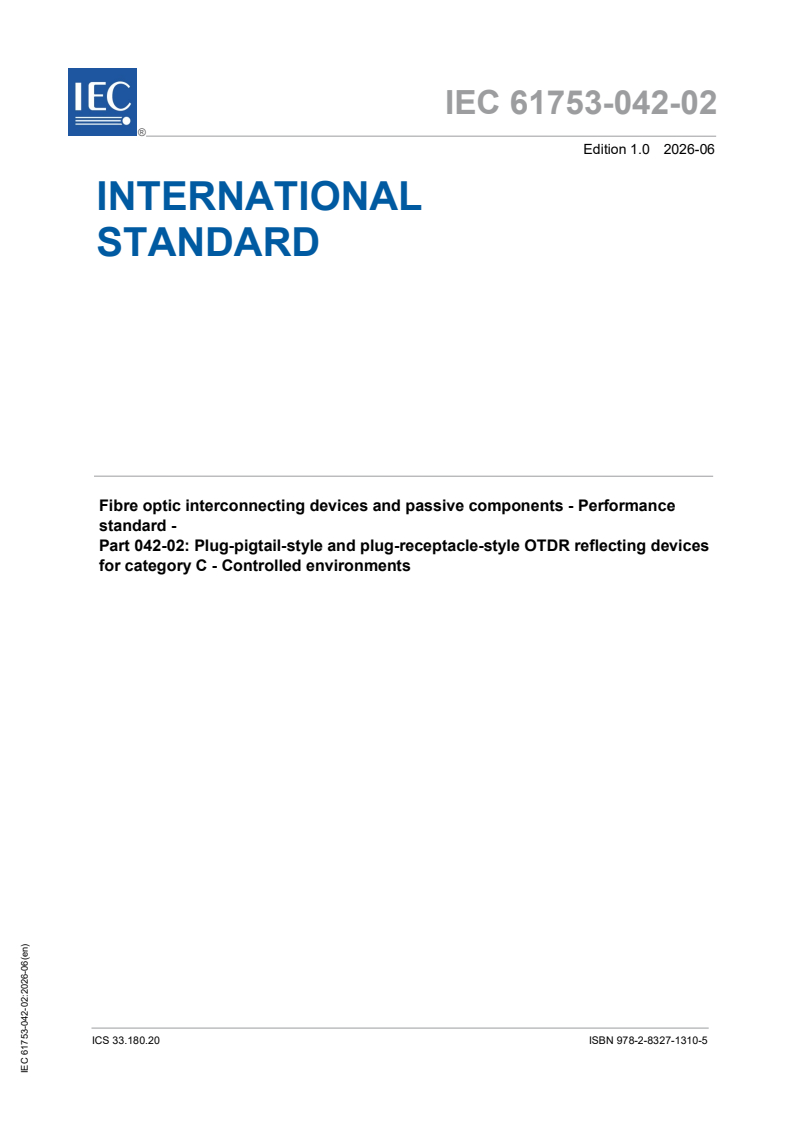

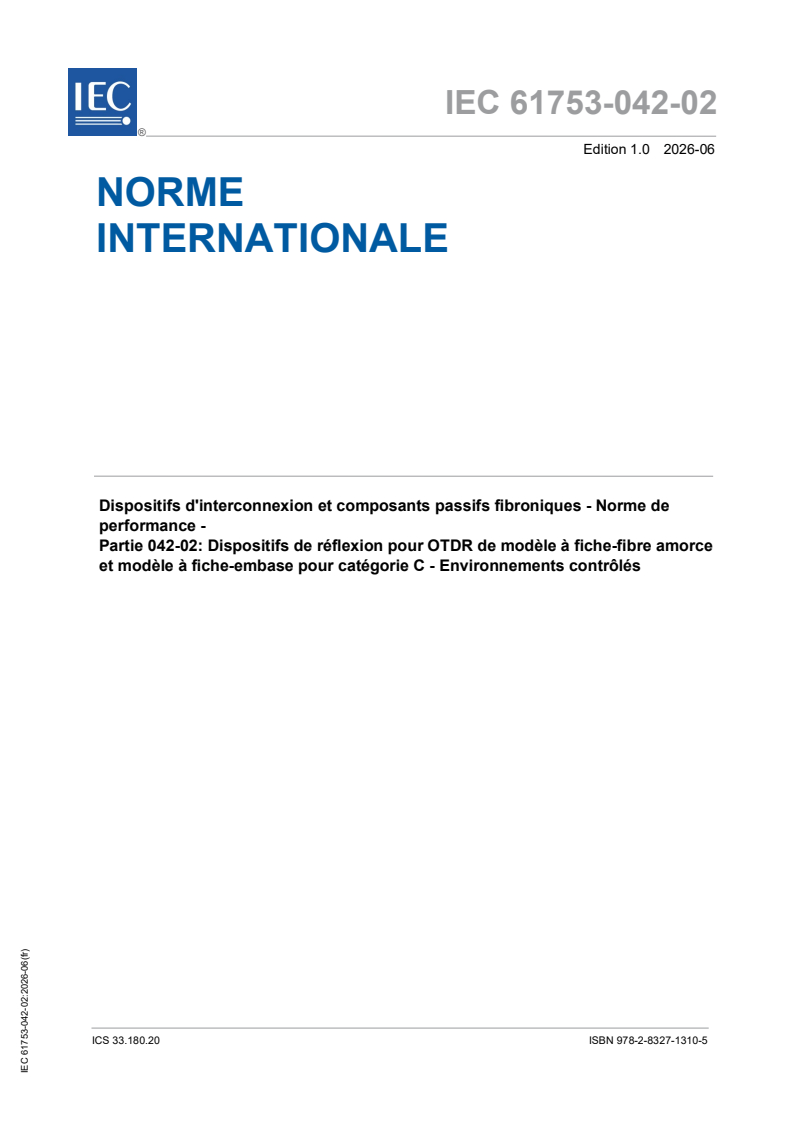

IEC 61753-042-02:2026

IEC 61753-042-02 ®
Edition 1.0 2026-06
NORME
INTERNATIONALE
Dispositifs d'interconnexion et composants passifs fibroniques - Norme de
performance -
Partie 042-02: Dispositifs de réflexion pour OTDR de modèle à fiche-fibre amorce
et modèle à fiche-embase pour catégorie C - Environnements contrôlés
ICS 33.180.20  ISBN 978-2-8327-1310-5

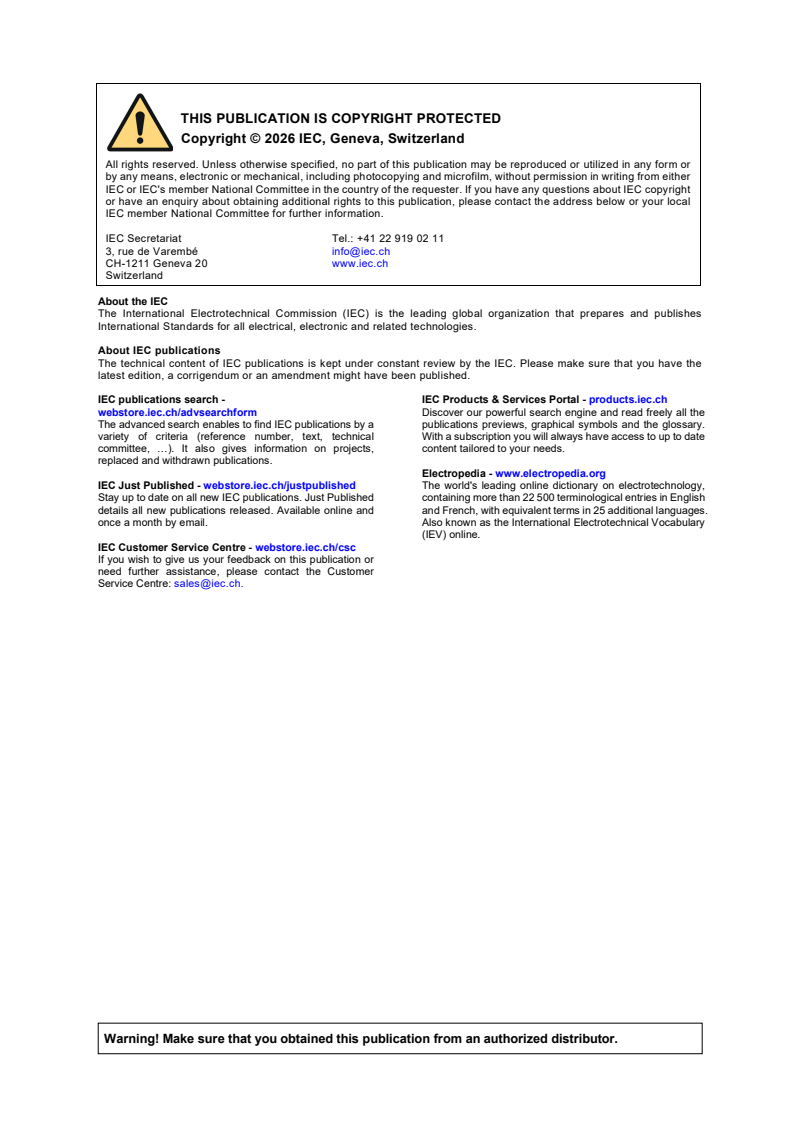

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni
utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et
les microfilms, sans l'accord écrit de l'IEC ou du Comité national de l'IEC du pays du demandeur. Si vous avez des
questions sur le copyright de l'IEC ou si vous désirez obtenir des droits supplémentaires sur cette publication, utilisez
les coordonnées ci-après ou contactez le Comité national de l'IEC de votre pays de résidence.

IEC Secretariat Tel.: +41 22 919 02 11
3, rue de Varembé info@iec.ch
CH-1211 Geneva 20 www.iec.ch
Switzerland
A propos de l'IEC
La Commission Electrotechnique Internationale (IEC) est la première organisation mondiale qui élabore et publie des
Normes internationales pour tout ce qui a trait à l'électricité, à l'électronique et aux technologies apparentées.

A propos des publications IEC
Le contenu technique des publications IEC est constamment revu. Veuillez vous assurer que vous possédez l’édition la
plus récente, un corrigendum ou amendement peut avoir été publié.

Recherche de publications IEC -  IEC Products & Services Portal - products.iec.ch
webstore.iec.ch/advsearchform Découvrez notre puissant moteur de recherche et consultez
La recherche avancée permet de trouver des publications gratuitement tous les aperçus des publications, symboles
IEC en utilisant différents critères (numéro de référence, graphiques et le glossaire. Avec un abonnement, vous aurez
texte, comité d’études, …). Elle donne aussi des toujours accès à un contenu à jour adapté à vos besoins.
informations sur les projets et les publications remplacées
ou retirées. Electropedia - www.electropedia.org
Le premier dictionnaire d'électrotechnologie en ligne au
IEC Just Published - webstore.iec.ch/justpublished monde, avec plus de 22 500 articles terminologiques en
Restez informé sur les nouvelles publications IEC. Just anglais et en français, ainsi que les termes équivalents
Published détaille les nouvelles publications parues. dans 25 langues additionnelles. Egalement appelé
Disponible en ligne et une fois par mois par email. Vocabulaire Electrotechnique International (IEV) en ligne.

Service Clients - webstore.iec.ch/csc
Si vous désirez nous donner des commentaires sur cette
publication ou si vous avez des questions contactez-
nous: sales@iec.ch.

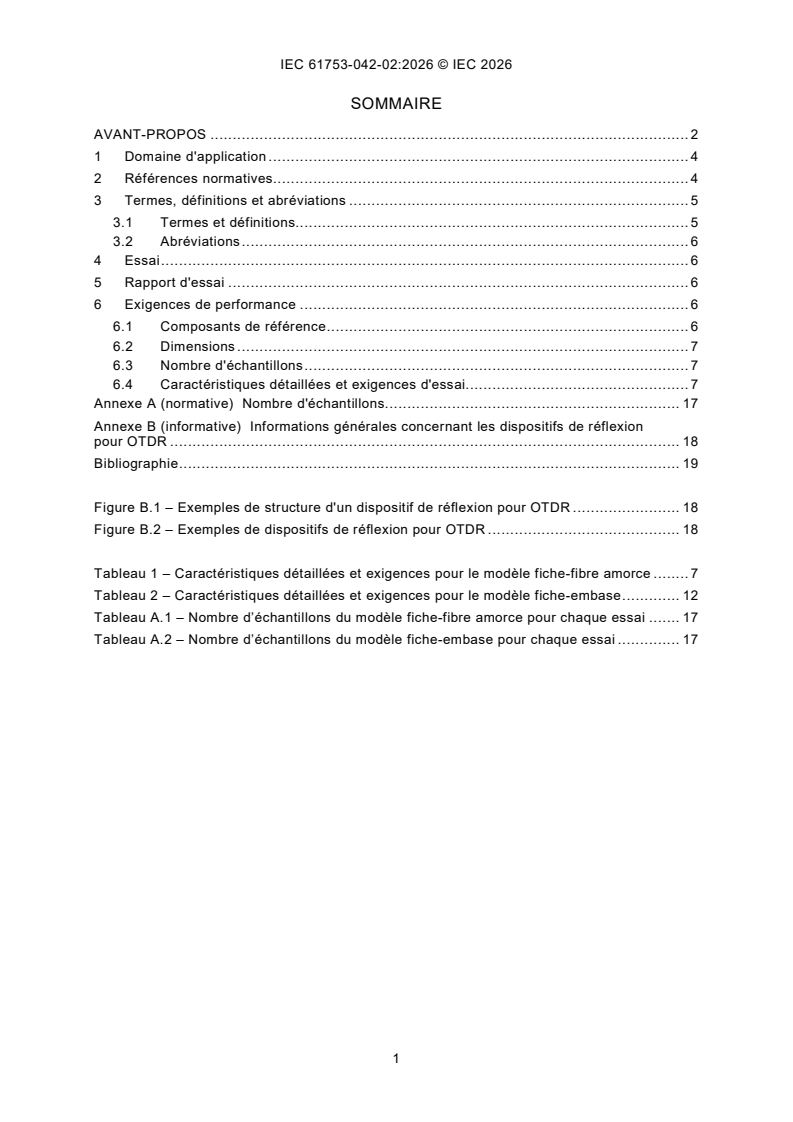

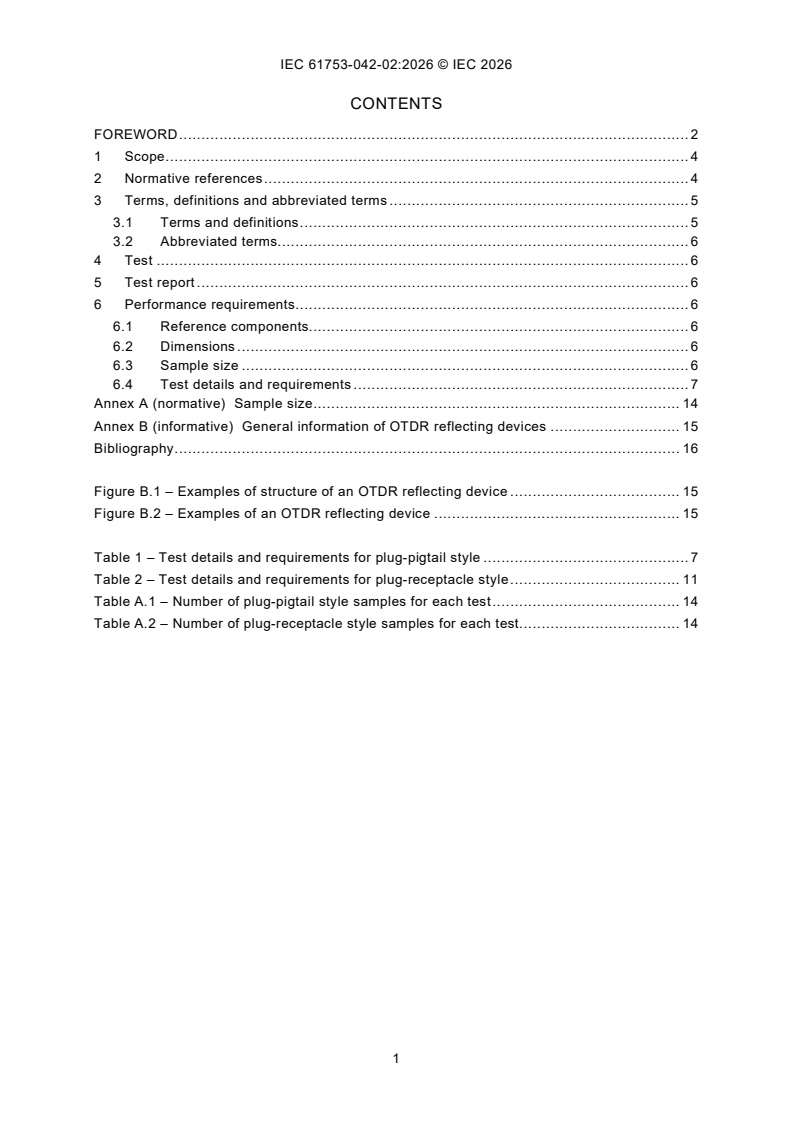

SOMMAIRE
AVANT-PROPOS . 2
1 Domaine d'application . 4
2 Références normatives . 4
3 Termes, définitions et abréviations . 5
3.1 Termes et définitions. 5
3.2 Abréviations . 6
4 Essai . 6
5 Rapport d'essai . 6
6 Exigences de performance . 6
6.1 Composants de référence . 6
6.2 Dimensions . 7
6.3 Nombre d'échantillons . 7
6.4 Caractéristiques détaillées et exigences d'essai. 7
Annexe A (normative) Nombre d'échantillons. 17
Annexe B (informative) Informations générales concernant les dispositifs de réflexion
pour OTDR . 18
Bibliographie . 19

Figure B.1 – Exemples de structure d'un dispositif de réflexion pour OTDR . 18
Figure B.2 – Exemples de dispositifs de réflexion pour OTDR . 18

Tableau 1 – Caractéristiques détaillées et exigences pour le modèle fiche-fibre amorce . 7
Tableau 2 – Caractéristiques détaillées et exigences pour le modèle fiche-embase . 12
Tableau A.1 – Nombre d’échantillons du modèle fiche-fibre amorce pour chaque essai . 17
Tableau A.2 – Nombre d’échantillons du modèle fiche-embase pour chaque essai . 17

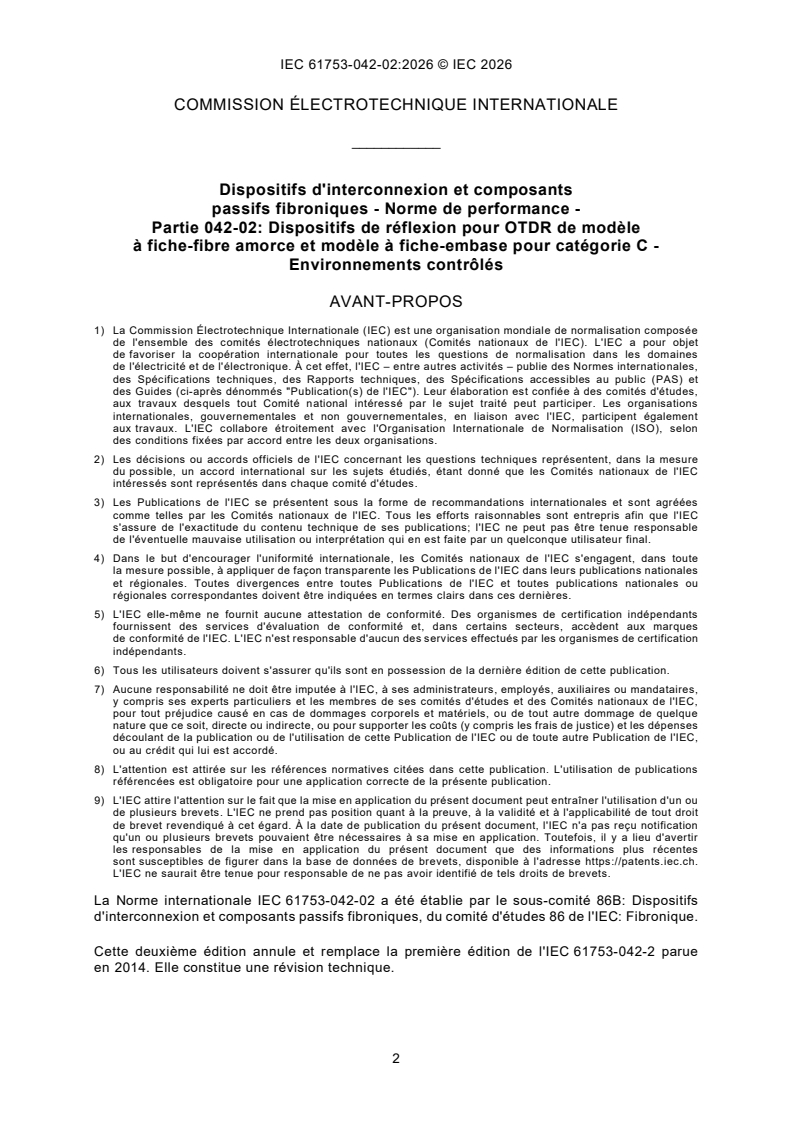

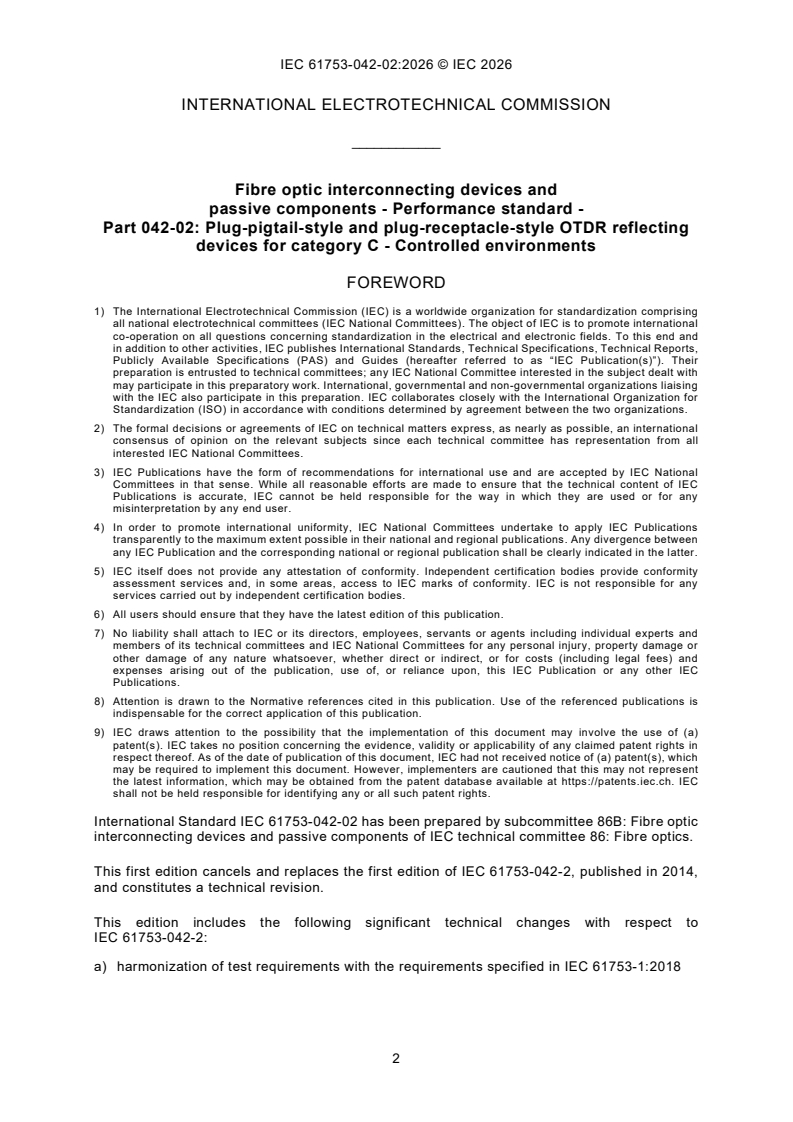

COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
Dispositifs d'interconnexion et composants
passifs fibroniques - Norme de performance -
Partie 042-02: Dispositifs de réflexion pour OTDR de modèle
à fiche-fibre amorce et modèle à fiche-embase pour catégorie C -
Environnements contrôlés
AVANT-PROPOS
1) La Commission Électrotechnique Internationale (IEC) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de l'IEC). L'IEC a pour objet
de favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines
de l'électricité et de l'électronique. À cet effet, l'IEC – entre autres activités – publie des Normes internationales,
des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au public (PAS) et
des Guides (ci-après dénommés "Publication(s) de l'IEC"). Leur élaboration est confiée à des comités d'études,
aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les organisations
internationales, gouvernementales et non gouvernementales, en liaison avec l'IEC, participent également
aux travaux. L'IEC collabore étroitement avec l'Organisation Internationale de Normalisation (ISO), selon
des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de l'IEC concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de l'IEC
intéressés sont représentés dans chaque comité d'études.
3) Les Publications de l'IEC se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de l'IEC. Tous les efforts raisonnables sont entrepris afin que l'IEC
s'assure de l'exactitude du contenu technique de ses publications; l'IEC ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de l'IEC s'engagent, dans toute
la mesure possible, à appliquer de façon transparente les Publications de l'IEC dans leurs publications nationales
et régionales. Toutes divergences entre toutes Publications de l'IEC et toutes publications nationales ou
régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) L'IEC elle-même ne fournit aucune attestation de conformité. Des organismes de certification indépendants
fournissent des services d'évaluation de conformité et, dans certains secteurs, accèdent aux marques
de conformité de l'IEC. L'IEC n'est responsable d'aucun des services effectués par les organismes de certification
indépendants.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à l'IEC, à ses administrateurs, employés, auxiliaires ou mandataires,
y compris ses experts particuliers et les membres de ses comités d'études et des Comités nationaux de l'IEC,
pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre dommage de quelque
nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais de justice) et les dépenses
découlant de la publication ou de l'utilisation de cette Publication de l'IEC ou de toute autre Publication de l'IEC,
ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L'IEC attire l'attention sur le fait que la mise en application du présent document peut entraîner l'utilisation d'un ou
de plusieurs brevets. L'IEC ne prend pas position quant à la preuve, à la validité et à l'applicabilité de tout droit
de brevet revendiqué à cet égard. À la date de publication du présent document, l'IEC n'a pas reçu notification
qu'un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois, il y a lieu d'avertir
les responsables de la mise en application du présent document que des informations plus récentes
sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse https://patents.iec.ch.
L'IEC ne saurait être tenue pour responsable de ne pas avoir identifié de tels droits de brevets.
La Norme internationale IEC 61753-042-02 a été établie par le sous-comité 86B: Dispositifs
d'interconnexion et composants passifs fibroniques, du comité d'études 86 de l'IEC: Fibronique.
Cette deuxième édition annule et remplace la première édition de l'IEC 61753-042-2 parue
en 2014. Elle constitue une révision technique.
Cette édition inclut les modifications techniques significatives suivantes par rapport
à l’IEC 61753-042-2:
a) harmonisation des exigences d'essai avec les exigences spécifiées
dans l'IEC 61753-1:2018
Le texte de cette Norme internationale est issu des documents suivants:
Projet Rapport de vote
86B/5520/FDIS 86B/5242/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à son approbation.
La langue employée pour l'élaboration de cette Norme internationale est l'anglais.
Ce document a été rédigé selon les Directives ISO/IEC, Partie 2, il a été développé
selon les Directives ISO/IEC, Partie 1 et les Directives ISO/IEC, Supplément IEC, disponibles
sous www.iec.ch/members_experts/refdocs. Les principaux types de documents développés
par l'IEC sont décrits plus en détail sous www.iec.ch/publications.
Une liste de toutes les parties de la série IEC 61753, publiées sous le titre général Dispositifs
d’interconnexion et composants passifs fibroniques - Norme de performance, se trouve
sur le site web de l'IEC.
Le comité a décidé que le contenu de ce document ne sera pas modifié avant la date de stabilité
indiquée sur le site web de l'IEC sous webstore.iec.ch dans les données relatives au document
recherché. À cette date, le document sera
– reconduit,
– supprimé, ou
– révisé.
1 Domaine d'application
La présente partie de l’IEC 61753 contient les exigences et les sévérités initiales minimales
de performance, d'essai et de mesure auxquelles les dispositifs de réflexion pour OTDR
de modèle à fiche-fibre amorce et modèle à fiche-embase doivent satisfaire pour être classés
conformes aux exigences de la catégorie C-environnements contrôlés, comme cela est défini
dans l'Annexe A de l'IEC 61753-1 [1] . Ces dispositifs sont utilisés pour les essais hors bande
par OTDR d'un système fibronique.
L'Annexe B fournit des informations concernant ces dispositifs.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu'ils constituent, pour tout ou partie
de leur contenu, des exigences du présent document. Pour les références datées,
seule l'édition citée s'applique. Pour les références non datées, la dernière édition du document
de référence s'applique (y compris les éventuels amendements).
IEC 60793-2-50, Fibres optiques - Partie 2-50: Spécifications de produits - Spécification
intermédiaire pour les fibres unimodales de classe B
IEC 61300 (toutes parties), Dispositifs d'interconnexion et composants passifs fibroniques -
Procédures fondamentales d'essais et de mesures
IEC 61300-1, Dispositifs d'interconnexion et composants passifs fibroniques - Procédures
fondamentales d'essais et de mesures - Partie 1: Généralités et recommandations
IEC 61300-2-1, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-1: Essais - Vibrations (sinusoïdales)
IEC 61300-2-2, Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes
fondamentales d'essais et de mesures - Partie 2-2: Essais - Durabilité de l'accouplement
IEC 61300-2-4, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-4: Essais – Rétention de la fibre ou du câble
IEC 61300-2-5, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-5: Essais - Torsion
IEC 61300-2-6, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-6: Essais - Résistance à la traction du
mécanisme de couplage
IEC 61300-2-9, Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes
fondamentales d'essais et de mesures - Partie 2-9: Essais - Chocs
IEC 61300-2-14, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-14: Essais – Puissance optique élevée
IEC 61300-2-17, Dispositifs d'interconnexion et composants passifs à fibres optiques -
Méthodes fondamentales d'essais et de mesures - Partie 2-17: Essais - Froid
___________
Les chiffres entre crochets renvoient à la Bibliographie.
IEC 61300-2-18, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-18: Essais - Chaleur sèche
IEC 61300-2-19, Dispositifs d'interconnexion et composants passifs à fibres optiques -
Méthodes fondamentales d'essais et de mesures - Partie 2-19: Essais - Chaleur humide (essai
continu)
IEC 61300-2-22, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-22: Essais - Variations de température
IEC 61300-2-42, Dispositifs d'interconnexion et composants passifs à fibres optiques -
Méthodes fondamentales d'essais et de mesures - Partie 2-42: Essais - Charge latérale statique
pour serre-câble
IEC 61300-2-44, Dispositifs d'interconnexion et composants passifs fibroniques - Méthodes
fondamentales d'essais et de mesures - Partie 2-44: Essais - Flexion du serre-câble des
dispositifs et composants fibroniques
IEC 61300-3-2, Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes
fondamentales d'essais et de mesures - Partie 3-2: Examens et mesures - Perte en fonction de
la polarisation dans un dispositif pour fibres optiques unimodales
IEC 61300-3-6, Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes
fondamentales d'essais et de mesures - Part 3-6: Examens et mesures - Affaiblissement de
réflexion
IEC 61300-3-7, Dispositifs d'interconnexion et composants passifs à fibres optiques - Méthodes
fondamentales d'essais et de mesures - Part 3-7: Examens et mesures - Affaiblissement et
affaiblissement de réflexion des composants unimodaux en fonction de la longueur d'onde
IEC 62074-1, Dispositifs d’interconnexion et composants passifs fibroniques - Dispositifs MRL
fibroniques - Partie 1: Spécification générique
IEC TS 62627-09, Fibre optic interconnecting devices and passive components - Vocabulary
for passive optical devices
3 Termes, définitions et abréviations
Pour les besoins du présent document, les termes et définitions de l’IEC 62074-1 et
de l’IEC TS 62627-09, ainsi que les suivants s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées
en normalisation, consultables aux adresses suivantes:
– IEC Electropedia: disponible à l'adresse https://www.electropedia.org/
– ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
3.1 Termes et définitions
3.1.1
dispositif de réflexion pour OTDR
filtre optique comportant deux ports, dans lequel le rayonnement lumineux dans les plages
de longueurs d'onde du signal est transmis du premier port vers le second port, et
le rayonnement lumineux de l'OTDR dans la plage de longueurs d'onde de l'OTDR, injecté
dans un seul port est (partiellement) rétroréfléchi vers ce port d'injection
Note 1 à l'article: Il est utilisé pour les essais hors-bande des systèmes à fibres optiques.
3.1.2
plage de longueurs d'onde de la bande passante
plages de longueurs d'onde de 1 260 nm à 1 360 nm, 1 480 nm à 1 500 nm et 1 550 nm
à 1 560 nm
3.1.3
plage de longueurs d'onde de la bande de réflexion
plages de longueurs d'onde de 1 620 nm à 1 630 nm ou de 1 645 nm à 1 655 nm
3.2 Abréviations
FBG (Fibre Bragg grating) réseau de Bragg sur fibre
ONU (optical network unit) dispositif du réseau optique
OTDR (optical time-domain reflectometer) réflectomètre optique dans le domaine
temporel
PDL (polarisation dependent loss) perte en fonction de la polarisation
TFF (thin-film filter) filtre en couche mince
4 Essai
Sauf spécification contraire, toutes les méthodes d’essais doivent être conformes à une norme
spécifique de la série IEC 61300. Le nombre d'échantillons pour chaque essai doit être tel que
spécifié à l'Annexe A. Il est prévu d’utiliser, pour chacun des essais, des échantillons neufs,
n’ayant pas été auparavant soumis à des contraintes, mais si on le souhaite, il est aussi
possible de sélectionner les échantillons à soumettre aux essais parmi des échantillons
précédemment utilisés. Les échantillons doivent utiliser des fibres unimodales conformes
aux exigences spécifiées dans l'IEC 60793-2-50 pour les catégories B-652.B, B-652.D ou
B-657, soit sous forme de fibres sous revêtement (primaire et secondaire), soit sous forme
de câbles renforcés. Tous les mesurages doivent être effectués dans des conditions
atmosphériques normales spécifiées dans l'IEC 61300-1.
Tous les essais doivent être effectués sur la plage de longueurs d'onde de fonctionnement:
les plages de longueurs d'onde du signal de 1 260 nm à 1 360 nm, de 1 480 nm à 1 500 nm et
de 1 550 nm à 1 560 nm, et sur la plage de longueur d'onde de l'OTDR de 1 620 nm à 1 630 nm
ou de 1 645 nm à 1 655 nm.
NOTE 1 310 nm, 1 490 nm et 1 550 nm sont les longueurs d'onde nominales ou centrales, établies pour les plages
1 260 nm à 1 360 nm, 1 480 nm à 1 500 nm et 1 550 nm à 1 560 nm comme cela est défini
dans les Recommandations UIT-T G.983.3 [2], G.984.2 [3] et dans la norme IEEE 802.3-2022 [4].
5 Rapport d'essai
Des rapports d’essai bien documentés et étayés par des preuves doivent être préparés et mis
à disposition en vue de contrôles, afin de démontrer que les essais ont été effectués et
qu’ils sont satisfaisants.
6 Exigences de performance
6.1 Composants de référence
Les essais de performance du présent document n’exigent pas de recourir à des composants
de référence.
6.2 Dimensions
Les dimensions doivent être conformes à une norme d’interface IEC appropriée comme cela
est spécifié dans la série IEC 61754 ou aux dimensions données dans les dessins appropriés
du fabricant, s’il n’existe pas de norme d’interface IEC ou si elle ne peut pas être utilisée.
6.3 Nombre d'échantillons
Les nombres d'échantillons pour l'essai doivent être tels que spécifiés dans l'Annexe A,
Tableau A.1 pour le modèle fiche-fibre amorce et telles que spécifiées dans l'Annexe A,
Tableau A.2 pour le modèle fiche-embase.
6.4 Caractéristiques détaillées et exigences d'essai
Les caractéristiques détaillées et exigences d'essai sont présentées dans le Tableau 1
pour le modèle fiche-fibre amorce et dans le Tableau 2 pour le modèle fiche-embase.
Toutes les références énumérées dans la colonne "essais" du Tableau 1 et du Tableau 2
doivent être utilisées pour réaliser les essais.
Tableau 1 – Caractéristiques détaillées et exigences pour le modèle fiche-fibre amorce
N° Essais Exigences Caractéristiques détaillées
1 Affaiblissement ≤ 1,0 dB (Classe A) Longueur de la fibre
(perte d'insertion) d’injection: ≥ 2,0 m
≤ 1,5 dB (Classe B)
IEC 61300-3-7 Type de source: Non polarisée
La perte d’insertion doit
inclure la perte des
Incertitude de mesure: ≤ 0,1 dB
connecteurs.
La perte d’insertion doit être
assurée sur la plage de
longueurs d'onde de la bande
passante.
2 Isolation en ≥ 20 dB (Classe A) Longueur de la fibre
longueur d’onde d’injection: ≥ 2,0 m
≥ 40 dB (Classe B)
IEC 61300-3-7
Type de source: Non polarisée
Isolation en longueur d’onde
entre la plage de longueurs
Incertitude de mesure: ≤ 0,1 dB
d'onde de la bande passante
et la plage de longueurs
d'onde de la bande de
réflexion
N° Essais Exigences Caractéristiques détaillées
3 Affaiblissement de Classe S1: ≥ 22 dB pour
Longueur de la fibre
réflexion la(ou les) plage(s) de d’injection: ≥ 2,0 m
longueurs d'ondes du signal
IEC 61300-3-6
Type de source: Non polarisée
pour les ports d'entrée et de
sortie et ≤ 12 dB pour la
Incertitude de mesure: ≤ 0,05 dB pour RL < 1,0
plage de longueurs d'onde de
dB
l'OTDR pour le port d'entrée
uniquement.
≤ 0,2 dB pour RL < 1,5 dB
Classe S2: ≥ 22 dB pour
≤ 0,5 dB pour RL < 5 dB
la(ou les) plage(s) de
≤ 1 dB pour RL ≥ 5 dB
longueurs d'ondes du signal
pour les ports d'entrée et de
sortie et ≤ 1,5 dB pour la
plage de longueurs d'onde de
l'OTDR pour le port d'entrée
uniquement.
Classe T1: ≥ 35 dB pour
la(ou les) plage(s) de
longueurs d'ondes du signal
pour les ports d'entrée et de
sortie et ≤ 5 dB pou
...
