– 2 – 61812-1  IEC:2011

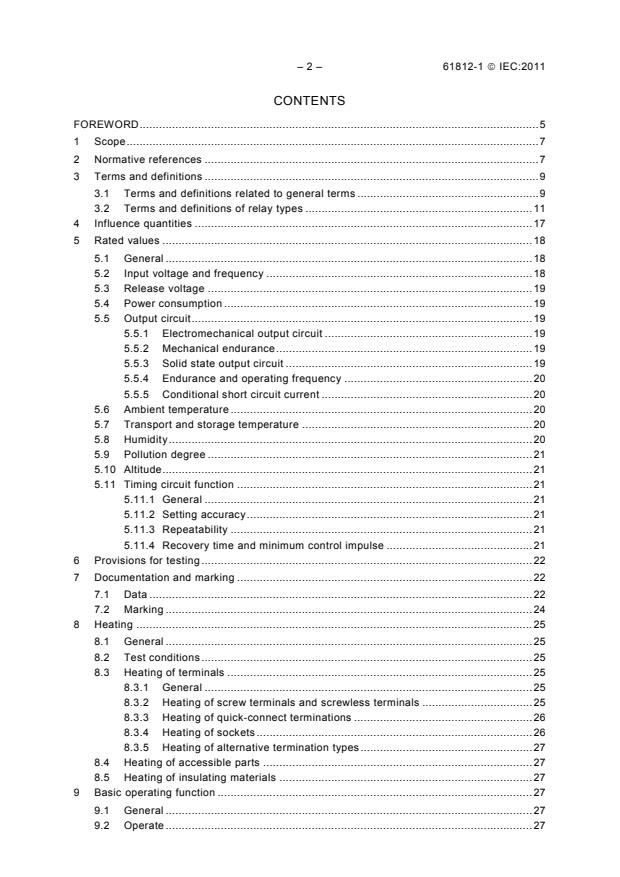

CONTENTS
FOREWORD . 5
1 Scope . 7
2 Normative references . 7
3 Terms and definitions . 9
3.1 Terms and definitions related to general terms . 9
3.2 Terms and definitions of relay types . 11
4 Influence quantities . 17
5 Rated values . 18
5.1 General . 18
5.2 Input voltage and frequency . 18
5.3 Release voltage . 19
5.4 Power consumption . 19
5.5 Output circuit . 19
5.5.1 Electromechanical output circuit . 19
5.5.2 Mechanical endurance . 19
5.5.3 Solid state output circuit . 19
5.5.4 Endurance and operating frequency . 20
5.5.5 Conditional short circuit current . 20
5.6 Ambient temperature . 20
5.7 Transport and storage temperature . 20
5.8 Humidity . 20
5.9 Pollution degree . 21
5.10 Altitude . 21
5.11 Timing circuit function . 21
5.11.1 General . 21
5.11.2 Setting accuracy . 21
5.11.3 Repeatability . 21
5.11.4 Recovery time and minimum control impulse . 21
6 Provisions for testing . 22
7 Documentation and marking . 22
7.1 Data . 22
7.2 Marking . 24
8 Heating . 25
8.1 General . 25
8.2 Test conditions . 25
8.3 Heating of terminals . 25
8.3.1 General . 25
8.3.2 Heating of screw terminals and screwless terminals . 25
8.3.3 Heating of quick-connect terminations . 26
8.3.4 Heating of sockets . 26
8.3.5 Heating of alternative termination types . 27
8.4 Heating of accessible parts . 27
8.5 Heating of insulating materials . 27
9 Basic operating function . 27
9.1 General . 27
9.2 Operate . 27

61812-1  IEC:2011 – 3 –
9.3 Release . 28
9.4 Time function . 28
9.4.1 Functional test at reference values of input quantities . 28
9.4.2 Influencing effects of voltage and temperature . 28
10 Insulation . 28
10.1 General . 28
10.2 Preconditioning . 29
10.3 Dielectric strength . 29
10.3.1 General . 29
10.3.2 Impulse withstand test . 29
10.3.3 Dielectric a.c. power frequency voltage test . 30
10.4 Protection against direct contact . 31
11 Electrical endurance . 31
11.1 General . 31
11.2 Resistive loads, inductive loads, and special loads . 32
11.3 Low energy loads . 32
12 Conditional short-circuit current . 32
12.1 General . 32
12.2 Test procedure . 32
12.3 Test circuit electromechanical output circuit . 32
12.4 Test circuit solid state output circuit . 33
12.5 Condition of switching element after test . 34
13 Clearances and creepage distances . 34
13.1 General . 34
13.2 Creepage distances. 35
13.3 Clearances . 36
13.4 Measurement of creepage distances and clearances . 37
14 Mechanical strength . 37
14.1 General . 37
14.2 Mechanical strength of terminals and current-carrying parts . 38
14.2.1 General .
...
