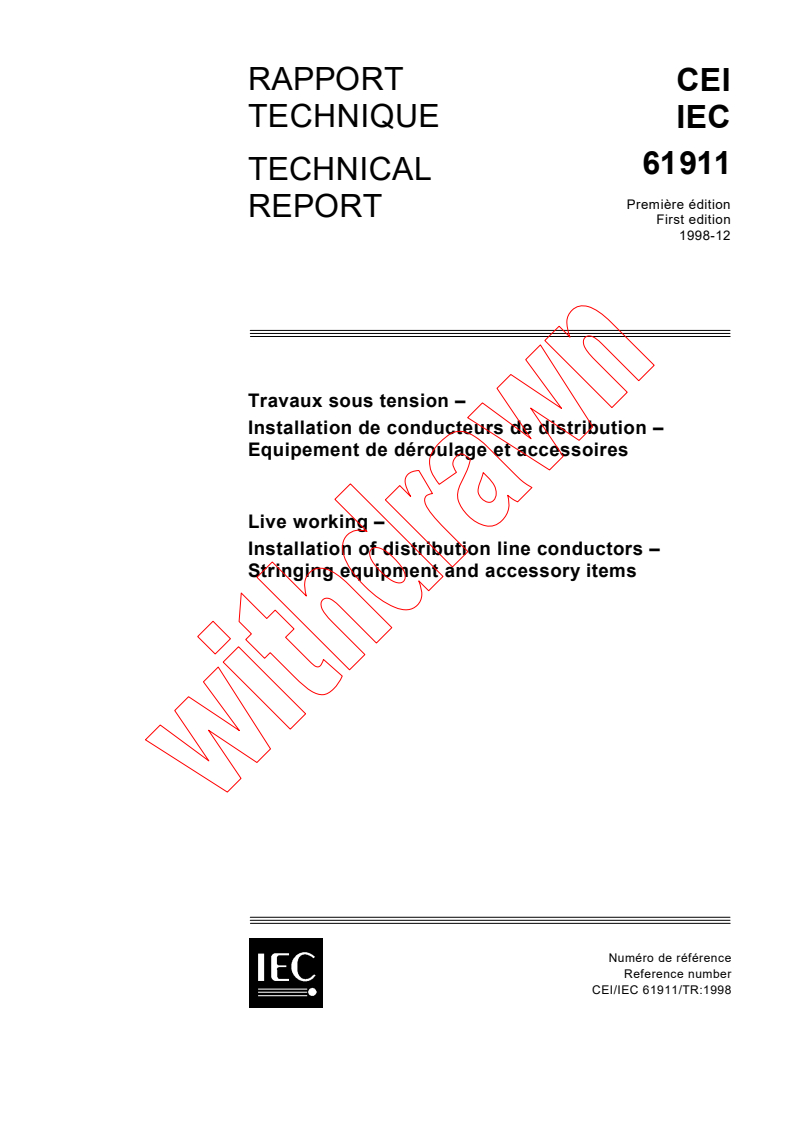

IEC TS 61911:1998

RAPPORT
CEI
TECHNIQUE
IEC
TECHNICAL
Première édition
REPORT
First edition
1998-12
Travaux sous tension –
Installation de conducteurs de distribution –
Equipement de déroulage et accessoires
Live working –
Installation of distribution line conductors –
Stringing equipment and accessory items

Numéro de référence
Reference number
CEI/IEC 61911/TR:1998

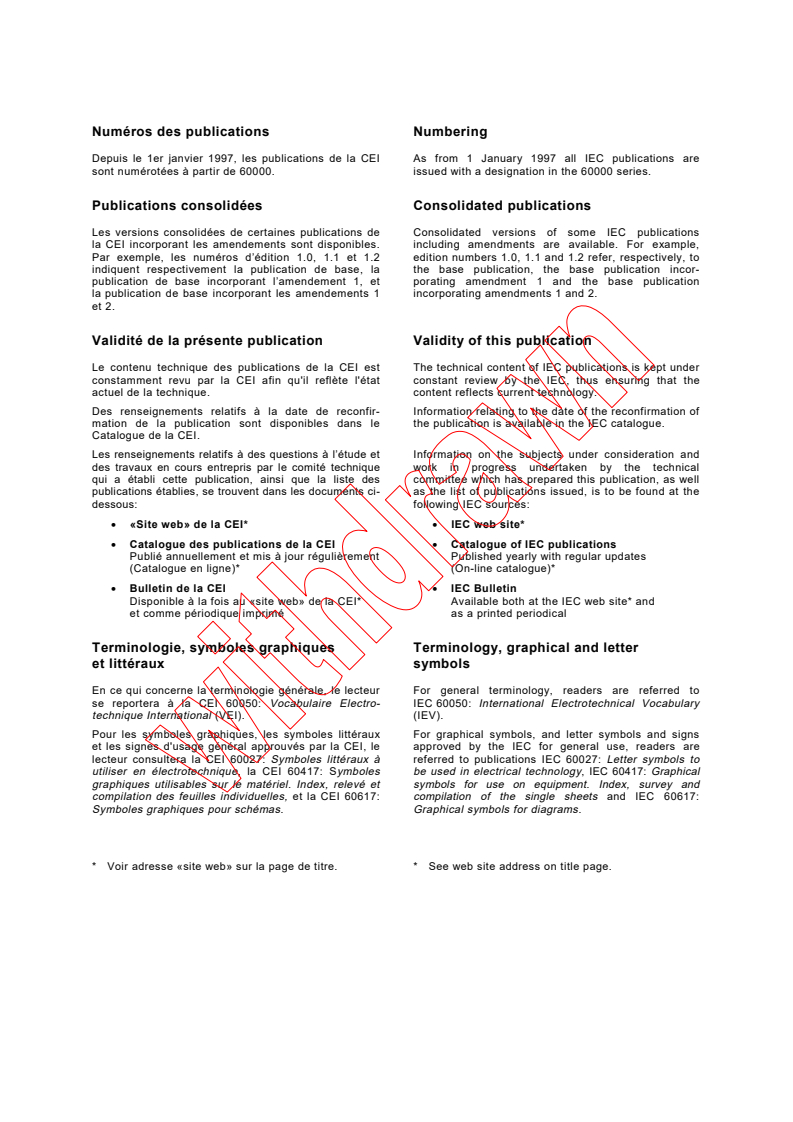

Numéros des publications Numbering

Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are

sont numérotées à partir de 60000. issued with a designation in the 60000 series.

Publications consolidées Consolidated publications

Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,

Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to

indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et porating amendment 1 and the base publication
la publication de base incorporant les amendements 1 incorporating amendments 1 and 2.

et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept under
constamment revu par la CEI afin qu'il reflète l'état constant review by the IEC, thus ensuring that the
actuel de la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation of
mation de la publication sont disponibles dans le the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
(Catalogue en ligne)* (On-line catalogue)*
• Bulletin de la CEI • IEC Bulletin
Disponible à la fois au «site web» de la CEI* Available both at the IEC web site* and
et comme périodique imprimé as a printed periodical
Terminologie, symboles graphiques Terminology, graphical and letter
et littéraux symbols
En ce qui concerne la terminologie générale, le lecteur For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro- IEC 60050: International Electrotechnical Vocabulary
technique International (VEI). (IEV).
Pour les symboles graphiques, les symboles littéraux For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et symbols for use on equipment. Index, survey and

compilation des feuilles individuelles, et la CEI 60617: compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas. Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre. * See web site address on title page.

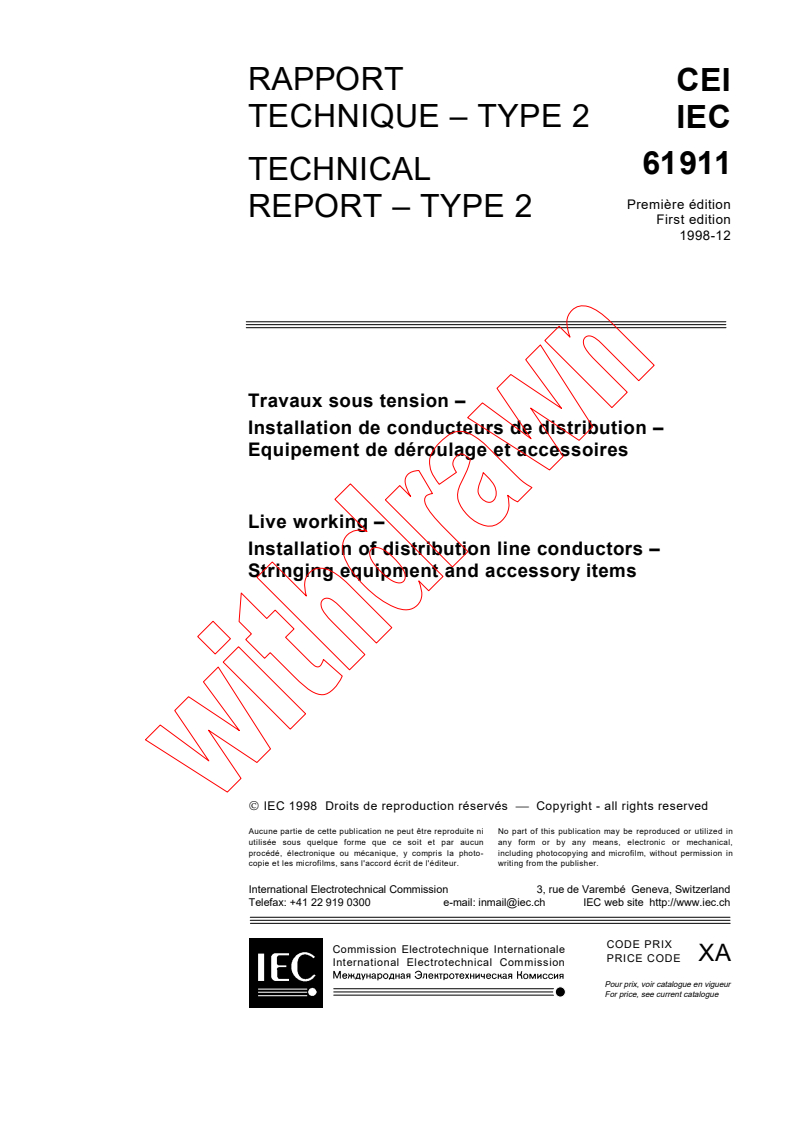

RAPPORT
CEI
TECHNIQUE – TYPE 2
IEC
TECHNICAL
Première édition
REPORT – TYPE 2
First edition
1998-12
Travaux sous tension –
Installation de conducteurs de distribution –
Equipement de déroulage et accessoires
Live working –
Installation of distribution line conductors –
Stringing equipment and accessory items

 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun any form or by any means, electronic or mechanical,
procédé, électronique ou mécanique, y compris la photo- including photocopying and microfilm, without permission in
copie et les microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
PRICE CODE XA
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

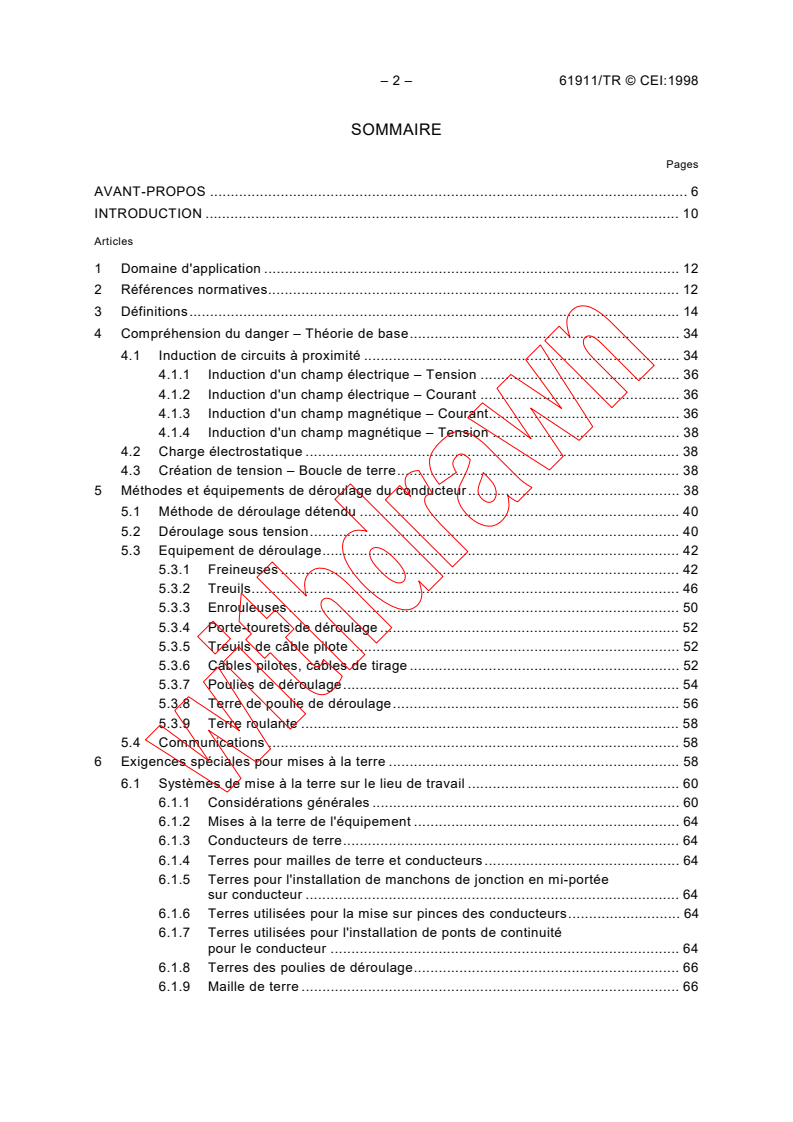

– 2 – 61911/TR © CEI:1998
SOMMAIRE
Pages
AVANT-PROPOS . 6

INTRODUCTION . 10

Articles
1 Domaine d'application . 12

2 Références normatives. 12

3 Définitions. 14
4 Compréhension du danger – Théorie de base. 34
4.1 Induction de circuits à proximité . 34
4.1.1 Induction d'un champ électrique – Tension . 36
4.1.2 Induction d'un champ électrique – Courant . 36
4.1.3 Induction d'un champ magnétique – Courant. 36
4.1.4 Induction d'un champ magnétique – Tension . 38
4.2 Charge électrostatique . 38
4.3 Création de tension – Boucle de terre. 38
5 Méthodes et équipements de déroulage du conducteur. 38
5.1 Méthode de déroulage détendu . 40
5.2 Déroulage sous tension. 40
5.3 Equipement de déroulage. 42
5.3.1 Freineuses . 42
5.3.2 Treuils. 46
5.3.3 Enrouleuses . 50
5.3.4 Porte-tourets de déroulage . 52
5.3.5 Treuils de câble pilote . 52
5.3.6 Câbles pilotes, câbles de tirage . 52
5.3.7 Poulies de déroulage. 54
5.3.8 Terre de poulie de déroulage. 56
5.3.9 Terre roulante . 58
5.4 Communications . 58
6 Exigences spéciales pour mises à la terre . 58
6.1 Systèmes de mise à la terre sur le lieu de travail . 60

6.1.1 Considérations générales . 60
6.1.2 Mises à la terre de l'équipement . 64
6.1.3 Conducteurs de terre. 64
6.1.4 Terres pour mailles de terre et conducteurs. 64
6.1.5 Terres pour l'installation de manchons de jonction en mi-portée
sur conducteur . 64
6.1.6 Terres utilisées pour la mise sur pinces des conducteurs. 64
6.1.7 Terres utilisées pour l'installation de ponts de continuité
pour le conducteur . 64
6.1.8 Terres des poulies de déroulage. 66
6.1.9 Maille de terre . 66

61911/TR © IEC:1998 – 3 –
CONTENTS
Page
FOREWORD . 7

INTRODUCTION . 11

Clause
1 Scope . 13

2 Normative references . 13

3 Definitions. 15
4 Understanding the hazard – Basic theory. 35
4.1 Induction from nearby circuits. 35
4.1.1 Electric field induction – Voltage . 37
4.1.2 Electric field induction – Current . 37
4.1.3 Magnetic field induction – Current. 37
4.1.4 Magnetic field induction – Voltage . 39
4.2 Electrostatic charging. 39
4.3 Voltage build-up – Earth loop. . 39
5 Conductor stringing methods and equipment . 39
5.1 Slack stringing method. 41
5.2 Tension stringing method . 41
5.3 Stringing equipment . 43
5.3.1 Tensioners . 43
5.3.2 Pullers . 47
5.3.3 Reel winders . 51
5.3.4 Let off stands . 53
5.3.5 Pilot rope puller . 53
5.3.6 Pilot rope, pulling rope. 53
5.3.7 Stringing blocks. 55
5.3.8 Stringing block earth . 57
5.3.9 Running earth . 59
5.4 Communications . 59
6 Special earthing requirements . 59
6.1 Work site earthing systems . 61

6.1.1 General considerations. 61
6.1.2 Equipment earths . 65
6.1.3 Conductor earths. 65
6.1.4 Earths for earth mat and conductors . 65
6.1.5 Earths for mid-span joining of conductors . 65
6.1.6 Earths used for clipping in the conductors. 65
6.1.7 Earths used for installation of jumper loops for the conductor. 65
6.1.8 Stringing block earths. 67
6.1.9 Earth mat . 67

– 4 – 61911/TR © CEI:1998
Articles Pages
6.2 Utilisation des dispositifs de mise à la terre . 66

6.2.1 Procédures générales . 68

6.2.2 Installation du câble pilote ou de tirage . 70

6.2.3 Déroulage des conducteurs . 72

6.2.4 Manchonnage des conducteurs . 74

6.2.5 Réglage des conducteurs . 74

6.2.6 Mise sur pince des conducteurs. 74

6.2.7 Ancrage et installation des ponts de continuité et autre travail
aux structures . 76
6.2.8 Alimentation en carburant. 76
7 Essai de l'équipement . 78
7.1 Nombre d'essais de type . 78
7.2 Installation pour les essais de type . 78
7.3 Critère d'acceptation de l'essai de type. 78
Annexe A (normative) Choix de la taille des terres, des câbles de terre et des mises
au potentiel . . 112
Figure 1 – Tension induite par un champ électrique sur un conducteur parallèle . 80
Figure 2 – Courant induit par un champ électrique sur un conducteur parallèle. 82
Figure 3 – Courant induit par un champ magnétique sur un conducteur parallèle . 84
Figure 4 – Tension induite par un champ magnétique sur un conducteur parallèle . 86
Figure 5 – Méthode de déroulage détendu . 90
Figure 6 – Méthode type de déroulage sous tension. 98
Figure 7 – Systèmes de mise à la terre . 106
Figure 8 – Installation d'essai classique pour terre de poulie de déroulage . 108
Figure 9 – Installation d'essai classique pour terre roulante. 110

61911/TR © IEC:1998 – 5 –
Clause Page
6.2 Use of earthing systems. 67

6.2.1 General procedure . 69

6.2.2 Installing the pilot or pulling rope . 71

6.2.3 Stringing of conductors. 73

6.2.4 Splicing of conductors . 75

6.2.5 Sagging of conductors. 75

6.2.6 Clipping-in conductors . 75

6.2.7 Dead-ending and installation of jumper loops or other work at structures. 77

6.2.8 Fuelling . 77
7 Testing of equipment. 77
7.1 Number of type tests . 79
7.2 Type test set-up . 79
7.3 Type test acceptance criterion. 79
Annex A (normative) Choosing the size of earths, earth cables and bonds. 113
Figure 1 – Electric field induced voltage on a parallel conductor . 81
Figure 2 – Electric field induced current on a parallel conductor . 83
Figure 3 – Magnetic field induced current on a parallel conductor. 85
Figure 4 – Magnetic field induced voltage on a parallel conductor. 87
Figure 5 – Slack stringing method. 91
Figure 6 – Typical tension stringing method . 99
Figure 7 – Earthing systems . 107
Figure 8 – Typical test set-up for stringing block earth. 109
Figure 9 – Typical test set-up for running earth . 111

– 6 – 61911/TR © CEI:1998
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE

–––––––––––––
TRAVAUX SOUS TENSION –
INSTALLATION DE CONDUCTEURS DE DISTRIBUTION –

ÉQUIPEMENT DE DÉROULAGE ET ACCESSOIRES

AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques, spécifications techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments du présent rapport technique peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La tâche principale des comités d'études de la CEI est d'élaborer des Normes internationales.
Exceptionnellement, un comité d'études peut proposer la publication d'un rapport technique de
l'un des types suivants:
• type 1, lorsque, en dépit de maints efforts, l'accord requis ne peut être réalisé en faveur de
la publication d'une Norme internationale;
• type 2, lorsque le sujet en question est encore en cours de développement technique ou
lorsque, pour une raison quelconque, la possibilité d'un accord pour la publication d'une

Norme internationale peut être envisagée pour l'avenir mais pas dans l'immédiat;
• type 3, lorsqu'un comité d'études a réuni des données de nature différente de celles qui
sont normalement publiées comme Normes internationales, cela pouvant comprendre, par
exemple, des informations sur l'état de la technique.
Les rapports techniques de type 1 et 2 font l'objet d'un nouvel examen trois ans au plus tard
après leur publication afin de décider éventuellement de leur transformation en Normes
internationales. Les rapports techniques de type 3 ne doivent pas nécessairement être révisés
avant que les données qu'ils contiennent ne soient plus jugées valables ou utiles.

61911/TR © IEC:1998 – 7 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION

––––––––––––
LIVE WORKING –
INSTALLATION OF DISTRIBUTION LINE CONDUCTORS –

STRINGING EQUIPMENT AND ACCESSORY ITEMS

FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical reports, technical specifications or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this technical report may be the subject of
patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
The main task of IEC technical committees is to prepare International Standards. In
exceptional circumstances, a technical committee may propose the publication of a technical
report of one of the following types:
• type 1, when the required support cannot be obtained for the publication of an International
Standard, despite repeated efforts;
• type 2, when the subject is still under technical development or where for any other reason

there is the future but not immediate possibility of an agreement on an International
Standard;
• type 3, when a technical committee has collected data of a different kind from that which is
normally published as an International Standard, for example "state of the art".
Technical reports of types 1 and 2 are subject to review within three years of publication to
decide whether they can be transformed into International Standards. Technical reports of
type 3 do not necessarily have to be reviewed until the data they provide are considered to be
no longer valid or useful.
– 8 – 61911/TR © CEI:1998
La CEI 61911, rapport technique de type 2, a été établie par le comité d'études 78 de la CEI:

Travaux sous tension.
Le texte de ce rapport technique est issu des documents suivants:

Projet de comité Rapport de vote

78/229/CDV 78/247/RVC
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant

abouti à l'approbation de ce rapport technique.

Le présent document est publié dans la série des rapports techniques de type 2
(conformément au paragraphe G.3.2.2 de la partie 1 des Directives CEI/ISO) comme «norme
prospective d'application provisoire» dans le domaine de l'installation des conducteurs aériens
– Travaux sous tension – car il est urgent d'avoir des indications sur la meilleure façon
d'utiliser les normes dans ce domaine afin de répondre à un besoin déterminé.
Ce document ne doit pas être considéré comme une «Norme internationale». Il est proposé
pour une mise en oeuvre provisoire, dans le but de recueillir des informations et d'acquérir de
l'expérience quant à son application dans la pratique. Il est de règle d'envoyer les observations
éventuelles relatives au contenu de ce document au Bureau Central de la CEI.
Il sera procédé à un nouvel examen de ce rapport technique de type 2 trois ans au plus tard
après sa publication, avec la faculté d'en prolonger la validité pendant trois autres années, de
le transformer en Norme internationale ou de l'annuler.
L'annexe A fait partie intégrante de ce rapport technique.

61911/TR © IEC:1998 – 9 –
IEC 61911, which is a technical report of type 2, has been prepared by IEC technical
committee 78: Live working.
The text of this technical report is based on the following documents:

Committee draft Report on voting

78/229/CDV 78/247/RVC
Full information on the voting for the approval of this technical report can be found in the report

on voting indicated in the above table.

This document is issued in the type 2 technical report series of publications (according to
G.3.2.2 of part of the IEC/ISO Directives) as a "prospective standard for provisional
application" in the field of installation of live overhead conductors because there is an urgent
requirement for guidance on how standards in this field should be used to meet an identified
need.
This document is not to be regarded as an "International Standard". It is proposed for
provisional application so that information and experience of its use in practice may be
gathered. Comments on the content of this document should be sent to the IEC Central Office.
A review of this type 2 technical report will be carried out not later than three years after its
publication, with the options of either extension for a further three years or conversion to an
International Standard or withdrawal.
Annex A forms an integral part of this technical report.

– 10 – 61911/TR © CEI:1998
INTRODUCTION
Compte tenu de la difficulté croissante de mettre hors tension les circuits électriques de
distribution existants, installer ou retirer des conducteurs situés à proximité de ces circuits ou

croisant ceux-ci entraîne des risques qui nécessitent des considérations particulières

concernant les mises à la terre et mises au potentiel. Des conditions de travail dangereuses

peuvent provenir de l'induction, de coups de foudre et de charges électrostatiques.

Ces risques électriques imposent que certaines exigences soient observées au moment du

choix de l'équipement et des méthodes de travail pour la protection du personnel ou de
l'équipement.
61911/TR © IEC:1998 – 11 –
INTRODUCTION
With the increased difficulty of de-energizing existing distribution electrical circuits, installing or

removing conductors nearby, or crossing these existing circuits, pose hazards requiring special

considerations, particularly with regard to earthing and bonding. Hazardous work conditions

can also arise from induction, lightning strikes, or electrostatic charging.

These potential electrical hazards demand certain requirements be observed when choosing

equipment and work methods for the protection of personnel or equipment.

– 12 – 61911/TR © CEI:1998
TRAVAUX SOUS TENSION –
INSTALLATION DE CONDUCTEURS DE DISTRIBUTION –

ÉQUIPEMENT DE DÉROULAGE ET ACCESSOIRES

1 Domaine d'application
Le présent rapport technique fournit des recommandations pour le choix et l'essai, lorsque

c'est nécessaire, de matériels de déroulage et accessoires utilisés pour l'installation de

conducteurs nus et isolés de ligne aérienne de distribution.
Les procédures sont recommandées pour une mise à la terre adéquate afin de protéger
l'équipement, les composants et le personnel des courants pouvant résulter de contacts
accidentels avec des conducteurs sous tension voisins ou d'une tension induite par des lignes
de transport sous tension adjacentes, coups de foudre, erreurs de manoeuvre ou d'une charge
électrostatique.
L'équipement à l'étude dans ce rapport est utilisé pour des tensions de distribution, qui sont
généralement considérées comme étant inférieures à 50 kV.
Cependant, pour des tensions de 50 kV et au-dessus, l'emploi du rapport technique CEI 61328
peut être mieux approprié. Le choix entre la CEI 61328 et le présent rapport pour les travaux
considérés dépendra généralement de la taille physique des conducteurs, de la taille des
structures et de la distance moyenne entre les supports.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente Norme internationale.
Pour les références datées, les amendements ultérieurs ou les révisions de ces publications ne
s’appliquent pas. Toutefois, les parties prenantes aux accords fondés sur la présente Norme
internationale sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Pour les références non datées, la dernière édition
du document normatif en référence s’applique. Les membres de la CEI et de l'ISO possèdent
le registre des Normes internationales en vigueur.
CEI 60050(466):1990, Vocabulaire Electrotechnique International (VEI) – Chapitre 466: Lignes
électriques
CEI 60479-1:1994, Effets du courant sur l’homme et les animaux domestiques – Partie 1:
Aspects généraux
CEI 60743:1983, Terminologie pour l'outillage et le matériel à utiliser dans les travaux sous
tension
CEI 61230:1993, Travaux sous tension – Dispositifs portables de mise à la terre ou de mise à
la terre et en court-circuit
CEI/TR2 61328:1995, Travaux sous tension – Installation de conducteurs et câbles de garde –
Equipement de déroulage et accessoires

61911/TR © IEC:1998 – 13 –
LIVE WORKING –
INSTALLATION OF DISTRIBUTION LINE CONDUCTORS –

STRINGING EQUIPMENT AND ACCESSORY ITEMS

1 Scope
This technical report provides recommendations for the selection and testing where necessary

of conductor stringing equipment and accessory items used for the installation of bare and
insulated overhead distribution conductors.
Procedures are recommended for proper earthing in order to protect equipment, components
and personnel from currents which can result from accidental contact with nearby energized
conductors, or induced voltage from adjacent energized transmission lines, lightning strikes,
switching errors, or electrostatic charging.
The equipment under consideration in this technical report is used for distribution voltages,
which are usually considered to be below 50 kV.
However, for voltages of 50 kV and above, use of the IEC 61328 technical report may be more
appropriate. The choice of whether IEC 61328 or this report applies to the work being
considered will usually depend on the physical size of the conductors, the size of the
structures, and the average span between supports.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this International Standard. For dated references, subsequent
amendments to, or revisions of, any of these publications do not apply. However, parties to
agreements based on this International Standard are encouraged to investigate the possibility
of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 60050(466):1990, International Electrotechnical Vocabulary (IEV) – Chapter 466:
Overhead lines
IEC 60479-1:1994, Effects of current on human beings and livestock – Part 1: General aspects

IEC 60743:1983, Terminology for tools and equipment to be used in live working
IEC 61230:1993, Live working – Portable equipment for earthing or earthing and short-
circuiting
IEC/TR2 61328:1995, Live working – Installation of transmission line conductors and
earthwires – Stringing equipment and accessory items

– 14 – 61911/TR © CEI:1998
3 Définitions
Pour les besoins du présent rapport technique, les définitions données dans la CEI 60050(466)

et dans la CEI 60743, de même que les définitions suivantes, s'appliquent:

NOTE – La terminologie pour l'équipement et les procédures relatifs à l'installation de conducteurs aériens varie
largement chez les distributeurs d'électricité.

3.1
site d'ancrage
emplacement situé le long de la ligne électrique de transport où les ancrages sont placés pour

tenir provisoirement les conducteurs afin de faciliter le travail de manchonnage, de tirage et de

freinage
3.2
cage d'oiseau
gonflement des couches extérieures d'un conducteur qui forme un renflement sur ce
conducteur. Cela arrive habituellement avec des conducteurs de diamètre important à
multiples couches au moment où ils passent dans les roues de la freineuse
3.3
résistance du corps
résistance du corps humain déterminée à partir du rapport entre une tension appliquée et un
courant circulant dans le corps humain, en négligeant les effets inductifs et capacitifs. Se
référer à la CEI 60479-1
3.4
nacelle; panier
appareil conçu pour être fixé à la flèche supérieure d'un camion de ligne, d'une grue ou d'un
monte-charge aérien, destinée à porter les ouvriers dans une position de travail élevée
3.5
cabestan
roue incorporée comme partie intégrante d'un treuil ou d'une freineuse pour produire un tirage
ou un freinage sur les conducteurs ou les câbles de tirage grâce à la friction. Un treuil ou
freineuse à cabestan comporte généralement un ou plusieurs cabestans incorporés dans sa
conception. La taille physique du cabestan varie en fonction du diamètre du conducteur ou du
câble utilisé. Les cabestans sont à puissance motrice ou freineuse. Les cabestans de freinage
sont généralement recouverts de néoprène ou d'uréthane. Les treuils de tirage possèdent
généralement des gorges en acier trempé
3.6
circuit
arrangement de dispositifs ou moyens à travers lesquels le courant peut passer; chemin fermé
pour le courant électrique. Dans les lignes de transport et de distribution, un circuit est
généralement formé de trois phases pour les lignes à courant alternatif, et de deux pôles pour
les lignes à courant continu
3.7
garde
séparation minimale entre deux conducteurs fonctionnant sous des tensions différentes, entre
les conducteurs et les supports ou d'autres objets ou entre les conducteurs et le sol
3.8
mise sur pince
transfert des conducteurs non tendus depuis la poulie de déroulage jusqu'à leur position
définitive et l'installation des pinces de suspension définitives

61911/TR © IEC:1998 – 15 –
3 Definitions
For the purpose of this technical report, the definitions given in IEC 60050(466) and IEC 60743,

as well as the following definitions apply:

NOTE – Terminology for equipment and procedures associated with the installation of overhead conductors varies
widely throughout the utility industry.

3.1
anchor site
location along the distribution line where anchors are placed to temporarily hold the conductors

in order to facilitate splicing, pulling or tensioning work
3.2
birdcaging
opening up of the outer layers of a conductor to form a bulge in the conductor. This usually
occurs with multilayer large diameter conductors as they are passed through the tensioner
bullwheels
3.3
body resistance
resistance of the human body determined from the ratio of voltage applied to current flowing in
a human body, neglecting capacitive and inductive effects. See IEC 60479-1
3.4
bucket; basket
device designed to be attached to the boom tip of a line truck, crane or aerial lift to support
workmen in an elevated working position
3.5
bullwheel
wheel incorporated as an integral part of a puller or tensioner to generate pulling or braking
tension on conductors or pulling ropes, through friction. A puller or tensioner normally has one
or more bullwheels incorporated in its design. The physical size of the bullwheels will vary
depending on the diameter of conductor or rope to be used. The wheels are power driven or
retarded. Tensioner bullwheels are usually lined with neoprene or urethane. Puller bullwheels
usually have hardened steel grooves
3.6
circuit
arrangement of devices or media through which electric current can flow; closed path for

electric current. In transmission and distribution lines, a circuit usually consists of three phases
for a.c. lines, and two phases for d.c. lines
3.7
clearance
minimum separation between two conductors operating at different voltages, between
conductors and supports or other objects, or between conductors and the earth
3.8
clipping-in; clamping-in; clipping
transferring of sagged conductors from the stringing blocks to their permanent suspension
positions and the installing of the permanent suspension clamps

– 16 – 61911/TR © CEI:1998
3.9
déport de chaînes
distance calculée, mesurée le long du conducteur à partir d'un point à la verticale jusqu'à un

point sur le conducteur sur lequel le centre de la pince de suspension sera placé

NOTE – Lors du déroulage en terrain accidenté, le déport de chaînes peut être rendu obligatoire afin d'équilibrer les

forces horizontales sur chaque pylône de suspension.

3.10
manchon à compression
tube comprimé conçu et fabriqué en aluminium, cuivre ou acier pour joindre ou terminer des

conducteurs ou des câbles de garde aériens. Il est généralement installé à l'aide de presses

hydrauliques ou mécaniques. Cependant, dans certains cas, on utilise des manchons du type
explosif
3.11
conducteur; câble
élément conçu pour transporter un courant électrique. Un conducteur peut être nu ou isolé
3.12
capuchon de conducteur
capuchon fait en matériau isolant et utilisé pour envelopper le conducteur. Il peut être souple
ou rigide, selon le matériau utilisé
3.13
tendeur parallèle; grenouille; main d’ancrage
appareil conçu pour permettre le tirage ou la retenue temporaire du conducteur sans
manchonner sur l'armement, les oeillets, etc. Il permet l'accrochage du tendeur sur le
conducteur là où le boulonnage n'est pas possible. L'aspect de ces appareils varie
considérablement. La plupart de ces serre-câbles sont ceux qui ont un corps rigide à côtés
ouverts avec des mâchoires opposées et un loquet tournant. En plus du déroulage et des
accrochages temporaires des conducteurs, cet appareil est communément utilisé pour des
haubans d'ancrage et, dans certains cas, pour tirer ou retenir temporairement des câbles
3.14
thermomètre conducteur
thermomètre précis incorporé de façon permanente à un court échantillon de câble et utilisé
pour déterminer la température ambiante afin d'ajuster la flèche du tableau de pose aux
conditions réelles durant l'opération de réglage
3.15
coupe-aluminium
outil utilisé pour couper les fils d'aluminium autour du centre des conducteurs ACSR

(conducteur d'aluminium renforcé avec acier) en préparation du processus de manchonnage
3.16
maillon
lien rigide conçu pour rabouter les câbles de tirage. Il est généralement conçu pour passer à
travers les gorges des réas du treuil sous faible charge. Il ne vrille pas et soulage les efforts de
torsion
3.17
protection; échafaudage
structure faite de poteaux, tubes ou autre équipement spécial tel qu'une grue, utilisant
quelquefois des filets de cordes. Elle est utilisée chaque fois que des conducteurs sont
déroulés au-dessus des routes, des lignes électriques, des circuits de communication, des
autoroutes ou des voies ferrées et est normalement construite pour empêcher le conducteur de
tomber sur ou dans ces infrastructures en cas de défaillance de l'équipement, de rupture des
câbles de tirage, de baisse de tension, etc.

61911/TR © IEC:1998 – 17 –
3.9
clipping offset
calculated distance, measured along the conductor from the plumb mark to a point on the

conductor at which the centre of the suspension clamp is to be placed

NOTE – When stringing in rough terrain, clipping offsets may be required to balance the horizontal forces on each

suspension structure.
3.10
compression joint; conductor splice; sleeve; splice
tubular compression fitting designed and fabricated from aluminium, copper or steel to join or
terminate conductors o
...
