IEC 60669-2-1:1996
(Main)Switches for household and similar fixed-electrical installations - Part 2: Particular requirements - Section 1: Electronic switches
Switches for household and similar fixed-electrical installations - Part 2: Particular requirements - Section 1: Electronic switches
Applies to electronic switches and to associated electronic extension units for household and similar fixed electrical installations either indoors or outdoors.
Interrupteurs pour installations électriques fixes domestiques et analogues - Partie 2: Prescriptions particulières - Section 1: Interrupteurs électroniques
S'applique aux interrupteurs électroniques et aux périphériques électroniques associées pour installations domestiques et installations électriques fixes analogues soit intérieures, soit extérieures.
General Information
Relations
Standards Content (Sample)
NORME
CEI
INTERNATIONALE
IEC
669-2-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1996-11
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2:
Prescriptions particulières –
Section 1: Interrupteurs électroniques
Switches for household and similar
fixed electrical installations –
Part 2:
Particular requirements –
Section 1: Electronic switches
Numéro de référence
Reference number
CEI/IEC 669-2-1: 1996

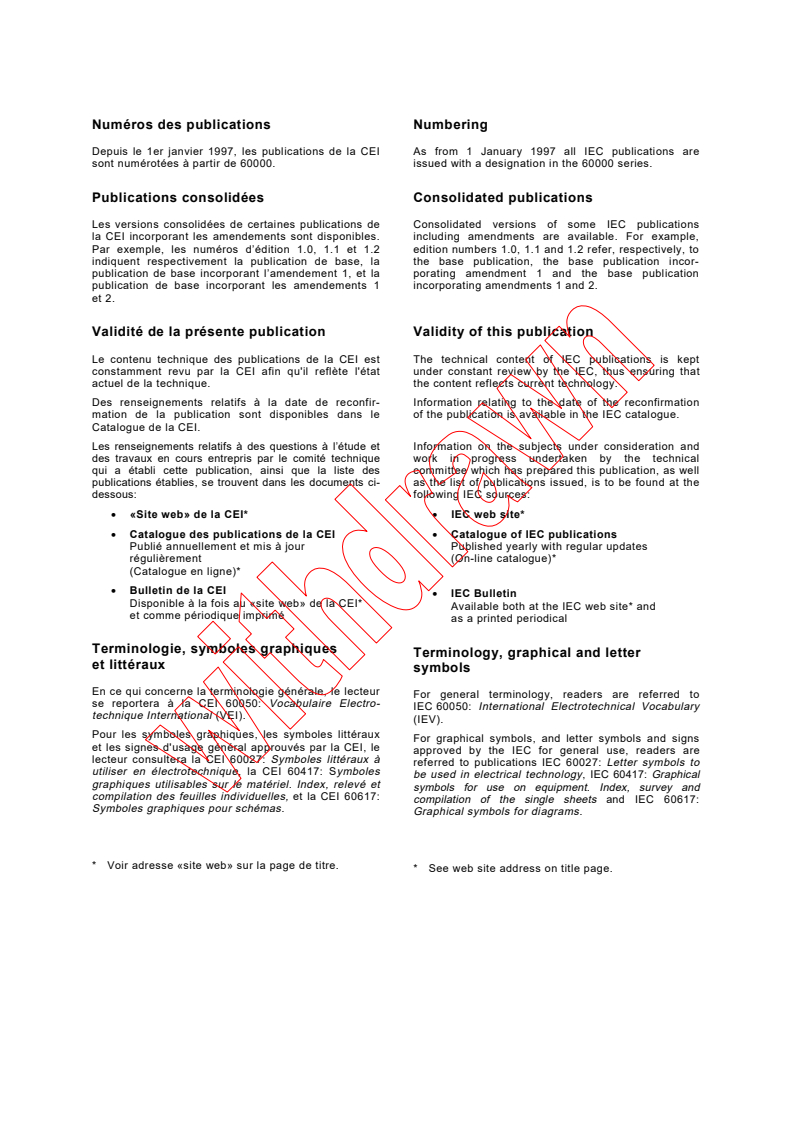

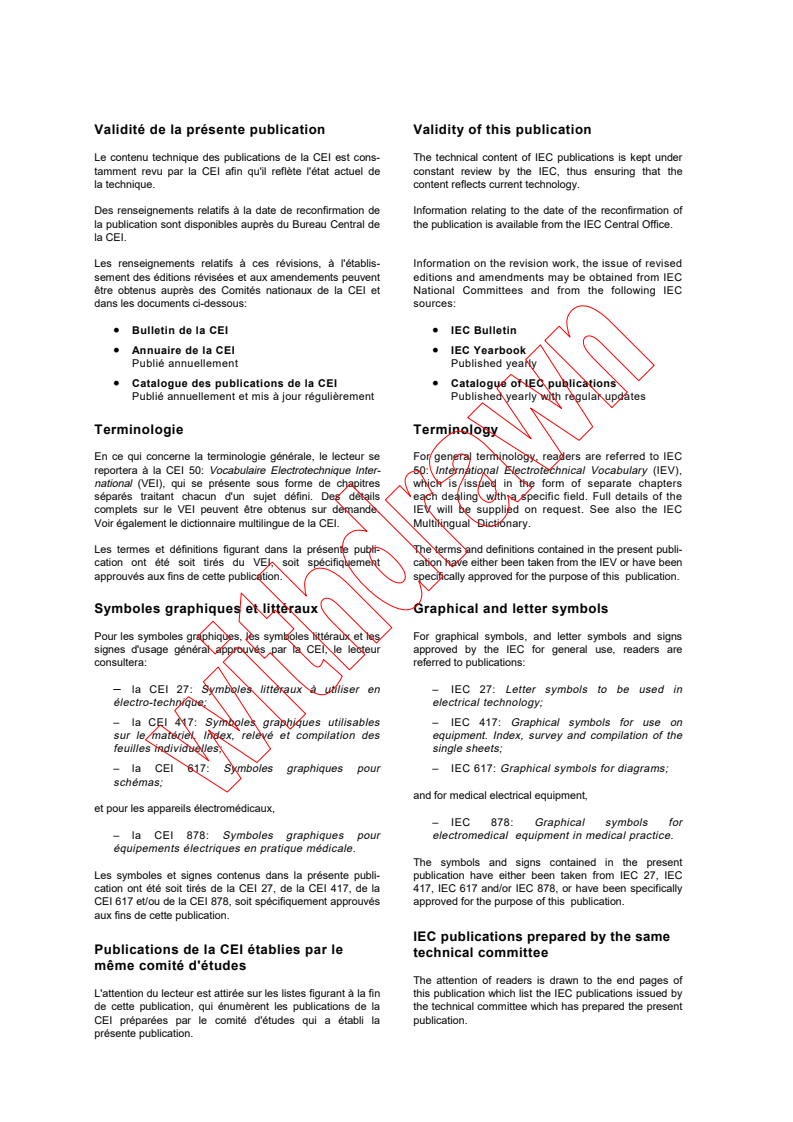

Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est cons- The technical content of IEC publications is kept under
tamment revu par la CEI afin qu'il reflète l'état actuel de constant review by the IEC, thus ensuring that the
la technique. content reflects current technology.
Des renseignements relatifs à la date de reconfirmation de Information relating to the date of the reconfirmation of
la publication sont disponibles auprès du Bureau Central de the publication is available from the IEC Central Office.
la CEI.
Les renseignements relatifs à ces révisions, à l'établis- Information on the revision work, the issue of revised
sement des éditions révisées et aux amendements peuvent editions and amendments may be obtained from IEC
être obtenus auprès des Comités nationaux de la CEI et National Committees and from the following IEC
dans les documents ci-dessous: sources:
• Bulletin de la CEI • IEC Bulletin
• Annuaire de la CEI • IEC Yearbook
Publié annuellement Published yearly
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour régulièrement Published yearly with regular updates
Terminologie Terminology
En ce qui concerne la terminologie générale, le lecteur se For general terminology, readers are referred to IEC
reportera à la CEI 50: Vocabulaire Electrotechnique Inter- 50: International Electrotechnical Vocabulary (IEV),
national (VEI), qui se présente sous forme de chapitres which is issued in the form of separate chapters
séparés traitant chacun d'un sujet défini. Des détails each dealing with a specific field. Full details of the
complets sur le VEI peuvent être obtenus sur demande. IEV will be supplied on request. See also the IEC
Voir également le dictionnaire multilingue de la CEI. Multilingual Dictionary.
Les termes et définitions figurant dans la présente publi- The terms and definitions contained in the present publi-
cation ont été soit tirés du VEI, soit spécifiquement cation have either been taken from the IEV or have been
approuvés aux fins de cette publication. specifically approved for the purpose of this publication.
Symboles graphiques et littéraux Graphical and letter symbols
Pour les symboles graphiques, les symboles littéraux et les For graphical symbols, and letter symbols and signs
signes d'usage général approuvés par la CEI, le lecteur approved by the IEC for general use, readers are
consultera: referred to publications:
– la CEI 27: Symboles littéraux à utiliser en – IEC 27: Letter symbols to be used in
électro-technique; electrical technology;
– la CEI 417: Symboles graphiques utilisables – IEC 417: Graphical symbols for use on
sur le matériel. Index, relevé et compilation des equipment. Index, survey and compilation of the
feuilles individuelles; single sheets;
– la CEI 617: Symboles graphiques pour – IEC 617: Graphical symbols for diagrams;
schémas;
and for medical electrical equipment,
et pour les appareils électromédicaux,
– IEC 878: Graphical symbols for
– la CEI 878: Symboles graphiques pour electromedical equipment in medical practice.
équipements électriques en pratique médicale.
The symbols and signs contained in the present
Les symboles et signes contenus dans la présente publi- publication have either been taken from IEC 27, IEC
cation ont été soit tirés de la CEI 27, de la CEI 417, de la 417, IEC 617 and/or IEC 878, or have been specifically
CEI 617 et/ou de la CEI 878, soit spécifiquement approuvés approved for the purpose of this publication.
aux fins de cette publication.
IEC publications prepared by the same
Publications de la CEI établies par le
technical committee
même comité d'études
The attention of readers is drawn to the end pages of
L'attention du lecteur est attirée sur les listes figurant à la fin this publication which list the IEC publications issued by
de cette publication, qui énumèrent les publications de la the technical committee which has prepared the present
CEI préparées par le comité d'études qui a établi la publication.
présente publication.
NORME
CEI
INTERNATIONALE
IEC
669-2-1
INTERNATIONAL
Troisième édition
STANDARD
Third edition
1996-11
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2:
Prescriptions particulières –
Section 1: Interrupteurs électroniques
Switches for household and similar
fixed electrical installations –
Part 2:
Particular requirements –
Section 1: Electronic switches
CEI 1996 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized
utilisée sous quelque forme que ce soit et par aucun procédé, in any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission
microfilms, sans l'accord écrit de l'éditeur. in writing from the publisher
Bureau central de la Commission Electrotechnique Internationale 3, rue de Varembé Genève, Suisse
CODE PRIX
Commission Electrotechnique Internationale
V
International Electrotechnical Commission PRICE CODE
Pour prix, voir catalogue en vigueur
For price, see current catalogue
− 2 − 669-2-1 © CEI:1996
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d’application. 8
2 Références normatives. 8
3 Définitions. 10
4 Prescriptions générales. 12
5 Généralités sur les essais. 14
6 Caractéristiques assignées. 14
7 Classification. 16
8 Marques et indications. 16
9 Vérification des dimensions . 20
10 Protection contre les chocs électriques . 20
11 Dispositions pour assurer la mise à la terre. 24
12 Bornes. 24
13 Prescriptions constructives. 24
14 Mécanisme. 26
15 Résistance au vieillissement, à la pénétration nuisible de l'eau et à l'humidité . 26
16 Résistance d'isolement et rigidité diélectrique . 28
17 Echauffement . 28
18 Pouvoir de fermeture et de coupure . 36
19 Fonctionnement normal . 38
20 Résistance mécanique . 42
21 Résistance à la chaleur . 42
22 Vis, parties transportant le courant et connexions . 42
23 Lignes de fuite, distances d'isolement dans l'air et distances à travers la
matière de remplissage . 42
24 Résistance de la matière isolante à une chaleur anormale, au feu et aux
courants de cheminement. 42
25 Protection contre la rouille . 44
26 Prescriptions CEM. 44
101 Fonctionnement anormal . 50
102 Composants . 56
Tableaux
101 . 14
102 . 32
103 . 46
104 . 46
Figures . 64
Annexe AA – Exemples de types d'interrupteurs électroniques avec leurs fonctions . 66
669-2-1 © IEC:1996 − 3 −
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope. 9
2 Normative references . 9
3 Definitions . 11
4 General requirements . 13
5 General notes on tests. 15
6 Rating . 15
7 Classification. 17
8 Marking . 17
9 Checking of dimensions. 21
10 Protection against electric shock. 21
11 Provision for earthing. 25
12 Terminals . 25
13 Constructional requirements . 25
14 Mechanism. 27
15 Resistance to ageing, to harmful ingress of water and to humidity . 27
16 Insulation resistance and electric strength. 29
17 Temperature rise . 29
18 Making and breaking capacity. 37
19 Normal operation. 39
20 Mechanical strength. 43
21 Resistance to heat. 43
22 Screws, current-carrying parts and connections . 43
23 Creepage distances, clearances and distances through sealing compound . 43
24 Resistance of insulating material to abnormal heat, to fire and to tracking. 43
25 Resistance to rusting . 45
26 EMC requirements. 45
101 Abnormal conditions . 51
102 Components . 57
Tables
101 . 15
102 . 33
103 . 47
104 . 47
Figures. 64
Annex AA − Examples of types of electronic switches and their functions . 67
− 4 − 669-2-1 © CEI:1996
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES
FIXES DOMESTIQUES ET ANALOGUES –
Partie 2: Prescriptions particulières –
Section 1: Interrupteurs électroniques
AVANT-PROPOS
1) La CEI (Commission Electrotechnique Internationale) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes
Internationales. Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité
national intéressé par le sujet traité peut participer. Les organisations internationales, gouvernementales et
non gouvernementales, en liaison avec la CEI, participent également aux travaux. La CEI collabore
étroitement avec l'Organisation Internationale de Normalisation (ISO), selon des conditions fixées par accord
entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques, représentent, dans la
mesure du possible un accord international sur les sujets étudiés, étant donné que les Comités nationaux
intéressés sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, rapports techniques ou guides et agréés comme tels par les Comités nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer
de façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa
responsabilité n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 669-2-1 a été établie par le sous-comité 23B: Prises de courant et
interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Cette troisième édition annule et remplace la deuxième édition parue en 1994, l’amendement 1
(1994) et l’amendement 2 (1995). Elle constitue une révision technique.
Le texte de la présente norme est issu de la deuxième édition, des amendements 1 et 2 et des
documents suivants:
FDIS Rapport de vote
23B/476/FDIS 23B/499/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de l’amendement qui a conduit à la publication de cette troisième édition.
La présente section de la CEI 669-2 doit être utilisée conjointement avec la CEI 669-1. Elle
contient les modifications à apporter à cette norme pour la transformer en norme de la CEI.
669-2-1 © IEC:1996 − 5 −
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_____________
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –
Part 2: Particular requirements –
Section 1: Electronic switches
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization
comprising all national electrotechnical committees (IEC National Committees). The object of the IEC is to
promote international co-operation on all questions concerning standardization in the electrical and electronic
fields. To this end and in addition to other activities, the IEC publishes International Standards. Their
preparation is entrusted to technical committees; any IEC National Committee interested in the subject dealt
with may participate in this preparatory work. International, governmental and non-governmental organizations
liaising with the IEC also participate in this preparation. The IEC collaborates closely with the International
Organization for Standardization (ISO) in accordance with conditions determined by agreement between the
two organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the
form of standards, technical reports or guides and they are accepted by the National Committees in that
sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the
subject of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 669-2-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This third edition cancels and replaces the second edition published in 1994, amendment 1
(1994) and amendment 2 (1995). It constitutes a technical revision.
The text of this standard is based on the second edition, amendments 1 and 2, and on the
following documents:
FDIS Report on voting
23B/476/FDIS 23B/499/RVD
Full information on the voting for the approval of the amendment which has led to this third
edition can be found in the report on voting indicated in the above table.
This section of IEC 669-2 shall be used in conjunction with IEC 669-1. It lists the changes
necessary to convert that standard into an IEC standard.
− 6 − 669-2-1 © CEI:1996
Dans la présente publication:
1) Les caractères d'imprimerie suivants sont utilisés:
− prescriptions proprement dites: caractères romains.
− modalités d'essais: caractères italiques.
− notes: petits caractères romains.
2) Les paragraphes, figures ou tableaux complémentaires à ceux de la première partie sont
numérotés à partir de 101.
L'annexe AA est donnée uniquement à titre d'information.
669-2-1 © IEC:1996 − 7 −
In this publication:
1) The following print types are used:
− requirements proper: in roman type.
− test specifications: in italic type.
− notes: in smaller roman type.
2) Subclauses, figures or tables which are additional to those in part 1 are numbered
starting from 101.
Annex AA is for information only.
− 8 − 669-2-1 © CEI:1996
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES
FIXES DOMESTIQUES ET ANALOGUES –
Partie 2: Prescriptions particulières –
Section 1: Interrupteurs électroniques
1 Domaine d’application
L'article de la partie 1 est remplacé par ce qui suit:
La présente norme s'applique aux interrupteurs électroniques et aux périphériques
électroniques associés pour installations domestiques et installations électriques fixes
analogues soit intérieures, soit extérieures.
Elle s'applique aux interrupteurs électroniques pour la commande des circuits de lampes et
pour la commande de la brillance des lampes (variateurs) ou de la vitesse des moteurs (par
exemple ventilateurs) ainsi que pour d'autres utilisations (par exemple pour installations de
chauffage), avec une tension de fonctionnement ne dépassant pas 250 V en courant alternatif
et un courant assigné jusqu'à 16 A inclus.
La commande et le réglage mentionnés ci-dessus sont effectués intentionnellement par une
personne, par l'intermédiaire d'un organe de commande ou d'une surface sensible ou d'un
élément sensible au toucher, à la proximité, à la rotation, à un phénomène optique, acoustique,
thermique ou à toute autre influence.
NOTE 1 − Cette norme n'est pas destinée à être utilisée pour des dispositifs concernant le domaine
d'application de la CEI 730.
Des exemples de modèles d'interrupteurs électroniques avec leurs fonctions sont représentés
à l'annexe AA.
NOTE 2 − Les interrupteurs électroniques sans interrupteur mécanique dans le circuit principal n'assurent
pas une «coupure» galvanique complète. Par conséquent, le circuit d'utilisation doit être considéré comme
étant sous tension.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente section de la CEI 669-2.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente section de la
CEI 669-2 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes des
documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales actuellement en vigueur.
CEI 65: 1985, Règles de sécurité pour les appareils électroniques et appareils associés à
usage domestique ou à usage général analogue, reliés à un réseau
Modification n° 2 (1989), Amendement 3 (1992)
CEI 85: 1984, Evaluation et classification thermiques de l'isolation électrique
669-2-1 © IEC:1996 − 9 −
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –
Part 2: Particular requirements –
Section 1: Electronic switches
1 Scope
This clause of part 1 is replaced by the following:
This standard applies to electronic switches and to associated electronic extension units for
household and similar fixed electrical installations either indoors or outdoors.
It applies to electronic switches for the operation of lamp circuits and the control of the
brightness of lamps (dimmers) as well as the control of the speed of motors (e.g. those used in
ventilating fans) and for other purposes (e.g. heating installations), with a working voltage not
exceeding 250 V a.c. and a rated current up to and including 16 A.
The operation and control as mentioned above are performed intentionally by a person via an
actuating member, a sensing surface or a sensing unit, by means of touch, proximity, turn,
optical, acoustic, thermal or any other influence.
NOTE 1 – This standard is not intended to cover devices falling within the scope of IEC 730.
Examples of designs of electronic switches and functions are shown in annex AA.
NOTE 2 – Electronic switches without a mechanical switch in the main circuit do not provide a "full off-state".
Therefore, the circuit on the load side should be considered to be live.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this section of IEC 669-2. At the time of publication, the editions
indicated were valid. All normative documents are subject to revision, and parties to
agreements based on this section of IEC 669-2 are encouraged to investigate the possibility of
applying the most recent editions of the normative documents indicated below. Members of IEC
and ISO maintain registers of currently valid International Standards.
IEC 65: 1985, Safety requirements for mains operated electronic and related apparatus for
household and similar general use
Amendment 2 (1989), Amendment 3 (1992)
IEC 85: 1984, Thermal evaluation and classification of electrical insulation
− 10 − 669-2-1 © CEI:1996
CEI 127, Coupe-circuits miniatures
CEI 161: 1965, Condensateurs d’antiparasitage (retirée de la vente)
CEI 317-0-1: 1990, Spécifications pour types particuliers de fils de bobinage – Partie 0:
Prescriptions générales – Section 1: Fil de section circulaire en cuivre émaillé
CEI 730: Dispositifs de commande électrique automatiques à usage domestique et analogue
CEI 1000-2-2: 1990, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveau de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d’alimentation à basse tension
CEI 1000-3-2: 1995, Compatibilité électromagnétique (CEM) – Partie 3: Limites – Section 2:
Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16 A par
phase)
CEI 1000-4-2: 1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 2: Essai d’immunité aux décharges électrostatiques – Publication
fondamentale en CEM
CEI 1000-4-3: 1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 3: Essai d’immunité aux champs électromagnétiques rayonnés aux
fréquences radioélectriques
CEI 1000-4-4: 1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 4: Essais d'immunité aux transitoires électriques rapides en salves –
Publication fondamentale en CEM
CEI 1000-4-5: 1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 5: Essai d’immunité aux ondes de choc
CEI 1000-4-11: 1994 Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 11: Essai d’immunité aux creux de tension, coupures brèves et variations
de tension – Publication fondamentale en CEM
CISPR 14: 1993, Limites et méthodes de mesure des perturbations radioélectriques produites
par les appareils électrodomestiques ou analogues comportant des moteurs ou des dispositifs
thermiques par les outils électriques et par les appareils électriques analogues
ISO 306: 1987, Plastiques – Matières thermoplastiques – Détermination de la température de
ramollissement Vicat
3 Définitions
L'article de la partie 1 s'applique avec les suppléments suivants:
Après le premier alinéa.
Supplément:
Le terme «Interrupteur électronique» est utilisé comme terme général couvrant à la fois les
dispositifs de coupure et de variation.
669-2-1 © IEC:1996 − 11 −
IEC 127, Miniature fuses
IEC 161: 1965, Capacitors for radio interference suppression (withdrawn from sale)
IEC 317-0-1: 1990, Specifications for particular types of winding wires – Part 0: General
requirements – Section 1: Enamelled round copper wire
IEC 730: Automatic electrical controls for household and similar use
IEC 1000-2-2: 1990, Electromagnetic compatibility (EMC) − Part 2: Environment − Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC 1000-3-2: 1995, Electromagnetic compatibility (EMC) − Part 3 : Limits − Section 2: Limits
for harmonic current emissions (equipment input current ≤ 16 per phase)
IEC 1000-4-2: 1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 2: Electrostatic discharge immunity test – Basic EMC Publication
IEC 1000-4-3: 1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 1000-4-4: 1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 4: Electrical fast transient/burst immunity test – Basic EMC Publication
IEC 1000-4-5: 1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 5: Surge immunity tests
IEC 1000-4-11: 1994, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 11: Voltage dips, short interruptions and voltage variations immunity tests
− Basic EMC publication
CISPR 14: 1993, Limits and methods of measurement of radio disturbance characteristics of
electrical motor-operated and thermal appliances for household and similar purposes, electric
tools and similar electric apparatus
ISO 306: 1987, Plastics – Thermoplastic materials – Determination of Vicat softening
temperature
3 Definitions
This clause of part 1 applies with the following additions:
After the first paragraph.
Addition:
The term "Electronic switch" is used as a general term to cover both switching and control
devices.
− 12 − 669-2-1 © CEI:1996
Définitions complémentaires:
3.101 charge assignée: Charge assignée à l'interrupteur électronique par le fabricant.
3.102 charge minimale: Charge minimale pour laquelle l'interrupteur électronique
fonctionne encore correctement.
3.103 courant minimal: Courant minimal admissible auquel l'interrupteur électronique
fonctionne encore correctement.
3.104 mécanisme de contact commandé électromécaniquement: Elément constituant qui
commande les parties utilisées pour ouvrir et fermer le circuit électromécaniquement.
3.105 dispositif de coupure à semi-conducteur: Dispositif d'interruption conçu pour
fermer ou couper le courant dans un circuit électrique au moyen de la conductivité contrôlée
d'un semi-conducteur dans ce circuit.
NOTES
1 Dans un circuit où le courant passe par zéro (périodiquement ou autrement), le fait de ne pas rétablir le
courant après un tel passage à zéro est équivalent à la coupure de courant.
2 Exemples de dispositifs de coupure à semi-conducteurs:
− les interrupteurs électroniques utilisant le principe de «fermeture en phase» pour contrôler la charge par
établissement du courant à un quelconque angle de phase au passage ou après le passage par zéro de
chaque demi-onde, par exemple au moyen d’un thyristor;
− les interrupteurs électroniques utilisant le principe d’«ouverture en phase» pour contrôler la charge par
coupure de courant à un quelconque angle de phase après le passage par zéro de chaque demi-onde, par
exemple au moyen d’un transistor dans un pont de diodes.
3.106 interrupteur électronique à contact momentané: Interrupteur électronique
comportant un mécanisme d'interruption électromécanique ou à semi-conducteur qui revient
automatiquement à l'état initial après fonctionnement.
3.107 élément de réglage mécanique: Elément directement réglable par des moyens
mécaniques (par exemple potentiomètre) qui commande la sortie au moyen de composants
électroniques.
3.108 élément de réglage électronique: Elément réglable par des moyens autres que
mécaniques (par exemple un élément sensible) constitué de composants électroniques, qui
commande la sortie au moyen de composants électroniques.
3.109 élément électronique périphérique: Dispositif permettant la commande à distance
d'un interrupteur électronique.
3.110 impédance de protection: Impédance connectée entre parties sous tension et
parties conductrices accessibles de valeur telle que le courant, en utilisation normale et dans
des conditions de défaillance possible de l'interrupteur électronique, soit limité à une valeur de
sécurité et qui est construite de façon que sa fiabilité soit maintenue au cours de la durée de
vie de l'interrupteur électronique.
4 Prescriptions générales
L’article de la partie 1 s’applique.
669-2-1 © IEC:1996 − 13 −
Additional definitions:
3.101 rated load: Load assigned to the electronic switch by the manufacturer.
3.102 minimum load: Minimum load at which the electronic switch still operates correctly.
3.103 minimum current: Permissible minimum current at which the electronic switch still
operates correctly.
3.104 electromechanically operated contact mechanism: Component which operates the
parts used to open and close the circuit electromechanically.
3.105 semiconductor switching device: Switching device designed to make or break the
current in an electric circuit by means of the controlled conductivity of a semiconductor in that
circuit.
NOTES
1 In a circuit where the current passes through zero (periodically or otherwise) the effect of "not making"
the current following such a zero value is equivalent to breaking the current.
2 Typical examples of semiconductor switching devices are:
− electronic switching devices using the phase-cut-on principle to control the load by switching on the
current at any phase angle at or after zero crossing in each half-wave, e.g. by a thyristor;
− electronic switches using the phase-cut-off principles to control the load by switching off the current at
any phase angle after zero crossing half-wave, e.g. by a transistor in a diode bridge.
3.106 electronic momentary contact switch: Electronic switch with an electromechanical
switching mechanism or a semiconductor switching device which returns automatically to the
initial state after operation.
3.107 mechanical control unit: Unit directly adjustable by mechanical means (e.g.
potentiometer) which controls the output via electronic components.
3.108 electronic output control unit: Unit adjustable by other than mechanical means (e.g.
sensing unit), containing electronic components and controlling the output via electronic
components.
3.109 electronic extension unit: Unit permitting the control of an electronic switch from a
distance.
3.110 protective impedance: Impedance connected between live parts and accessible
conductive parts, of such value that the current, in normal use and under likely fault conditions
in the electronic switch, is limited to a safe value, and which is so constructed that the reliability
is maintained throughout the life of the electronic switch.
4 General requirements
This clause of part 1 applies.
− 14 − 669-2-1 © CEI:1996
5 Généralités sur les essais
L'article de la partie 1 s'applique avec les suppléments suivants:
5.4 Suppléments:
Le nombre des échantillons pour l'essai est spécifié au tableau 101 ci-dessous:
Pour effectuer les essais de 101 à 102, trois échantillons neufs doivent être utilisés.
Tableau 101
Echantillons supplémentaires
Type d’interrupteur électronique Nombre pour les Articles ou paragraphes
essais généraux
18.2 19.1 24 101 et 102
Marqué avec un courant assigné et
− une tension 3 3* 3* 3 3
6 6* 6* 6 6
− deux tensions
* Seulement pour les interrupteurs électroniques avec des dispositifs d’interruption mécaniques et électro-
mécaniques; seuls les échantillons du mécanisme de contact complet peuvent être présentés.
Paragraphes complémentaires:
5.101 Toutes les mesures doivent être effectuées par des méthodes appropriées qui
n'affectent pas de façon appréciable les valeurs à mesurer et qui ne sont pas affectées par des
facteurs tels que la forme d'onde.
NOTE – Il convient de prendre soin d'utiliser des appareils de mesure qui indiquent les valeurs efficaces
vraies.
5.102 Si le circuit électronique est enfermé de telle façon que la mise en court-circuit ou la
déconnexion des éléments constituants soit impossible ou difficile, le fabricant doit fournir un
échantillon d'essai supplémentaire avec conducteurs de connexion pour les mesures, les
courts-circuits, etc.
Il est pas nécessaire de sortir ces conducteurs dans le cas de circuits intégrés hybrides et
monolithiques.
5.103 Il peut être nécessaire de déconnecter des composants électroniques pour les essais.
5.104 Pour les interrupteurs électroniques équipés de coupe-circuits, il peut être nécessaire
de fournir trois échantillons supplémentaires pour l'essai de 102.4.1.
6 Caractéristiques assignées
L'article de la partie 1 est remplacé par ce qui suit:
6.1 Les tensions assignées préférentielles sont 110 V, 120 V, 130 V, 220 V, 230 V et 240 V
en courant alternatif.
669-2-1 © IEC:1996 − 15 −
5 General notes on tests
This clause of part 1 applies with the following additions:
5.4 Additions
The number of test specimens is shown in table 101.
For the purpose of the tests in 101 and 102 three new specimens shall be used.
Table 101
Type of electronic switch Number of Additional specimens
general tests Clause or subclause
18.2 19.1 24 101 and 102
Marked with one rated current and
− one voltage 3 3* 3* 3 3
− two voltages 6 6* 6* 6 6
* Only for electronic switches with mechanical and electromechanical switching devices; only the complete
contact mechanism may be submitted.
Additional subclauses:
5.101 All measurements shall be carried out by methods which are suitable for the purpose,
which do not appreciably affect the values to be measured and which are not affected by
factors such as waveform.
NOTE – Care should be taken to use instruments giving true r.m.s. indications.
5.102 If the electronic circuitry is so enclosed that the short-circuiting or disconnecting of
components is impossible or difficult, the manufacturer shall provide one additional test
specimen with leads connected for measurements, short-circuiting, etc.
It is not necessary to connect leads to the interior of hybrid and monolith integrated circuits.
5.103 It may be necessary to disconnect electronic components for tests.
5.104 For electronic switches equipped with cut-outs, it may be necessary to provide three
additional specimens for the test of 102.4.1.
6 Rating
This clause of part 1 is replaced as follows:
6.1 Preferred rated a.c. voltages are 110 V, 120 V, 130 V, 220 V, 230 V and 240 V.
− 16 − 669-2-1 © CEI:1996
6.2 La charge assignée ne doit pas être inférieure à 160 VA bien que des charges assignées
plus petites soient permises pour les interrupteurs électroniques à contact momentané et pour
les contrôleurs de vitesse des moteurs.
NOTE – Il convient également que chaque section des éléments multiples contenus dans une boîte soit au
moins égale à 160 VA.
La conformité est vérifiée par examen du marquage.
7 Classification
L'article de la partie 1 s'applique avec les suppléments suivants:
7.1.5 Supplément:
– sensibles au toucher;
– sensibles à la proximité;
– sensibles à un phénomène optique;
– sensibles à un phénomène acoustique;
– sensibles à d'autres influences extérieures.
NOTE – L'actionnement de l'interrupteur inclut la commande marche/arrêt, et/ou le réglage de la brillance
des lampes ou de la vitesse des moteurs.
7.1.6 Supplément:
− Interrupteurs destinés seulement à être montés à une hauteur supérieure à 1,7 m.
8 Marques et indications
L’article de la partie 1 s’applique avec les modifications suivantes:
8.1 Suppléments:
– Note relative au premier alinéa:
NOTE – En variante du courant assigné, on peut donner la charge assignée, en voltampères ou en watts.
– Courant minimal en ampères, ou charge minimale en voltampères ou en watts.
– Fréquence assignée en hertz, à moins que l'interrupteur électronique ne soit conçu à la
fois pour 50 Hz et 60 Hz.
– Valeur assignée et type de tout fusible incorporé dans l'interrupteur électronique.
– Symboles pour la nature de la charge (voir 8.2).
– Eventuellement le terme «élément périphérique» ou la traduction équivalente dans la ou
les langues officielles du pays dans lequel le produit doit être vendu, suivi d'une référence
d'identification.
– La hauteur minimale d'installation de l'interrupteur doit être indiquée dans la notice
d'utilisation du fabricant s'il y a des restrictions (voir 10.1).
669-2-1 © IEC:1996 − 17 −
6.2 The rated load shall be not less than 160 VA except that smaller rated loads are allowed
for electronic momentary contact switches and motor speed controllers.
NOTE – Each section of a multiple unit contained in one box should also not be less than 160 VA.
Compliance is checked by inspection of the marking.
7 Classification
This clause of part 1 applies with the following additions:
7.1.5 Addition:
– touch;
– proximity;
– optical;
– acoustic;
– other external influences.
NOTE – Actuating the switch includes on/off operation, and/or regulating the brightness of lamps or speed of
motors.
7.1.6 Addition:
− Switches only intended to be mounted at a height greater than 1,7 m.
8 Marking
This clause of part 1 applies amended as follows:
8.1 Additions:
– Note to the first paragraph:
NOTE – As an alternative to the rated current, the rated load in volt-amperes or watts may be given.
– Minimum current in amperes, or minimum load in volt-amperes or watts.
– Rated frequency in hertz, unless the electronic switch is designed for both 50 Hz and
60 Hz.
– Rating and type of any fuse incorporated in the electronic switch.
– Symbols for kind of load (see 8.2).
– The term "extension unit", if applicable, or the relevant translation in the official
language(s) of the country in which the product is to be sold, followed by an identifying
reference.
– The minimum height for mounting the switch shall be indicated in the installation
instructions of the manufacturer if there is a restriction (see 10.1).
− 18 − 669-2-1 © CEI:1996
8.2 Supplément:
Voltampère.
...
NORME CEI
INTERNATIONALE IEC
60669-2-1
INTERNATIONAL
Edition 3.2
STANDARD
2000-04
Edition 3:1996 consolidée par les amendements 1:1997 et 2:1999
Edition 3:1996 consolidated with amendments 1:1997 and 2:1999
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-1:
Prescriptions particulières –
Interrupteurs électroniques
Switches for household and similar
fixed electrical installations –
Part 2-1:
Particular requirements –
Electronic switches
Numéro de référence
Reference number
CEI/IEC 60669-2-1:1996+A1:1997+A2:1999
Numéros des publications Numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. issued with a designation in the 60000 series.
Publications consolidées Consolidated publications
Les versions consolidées de certaines publications de Consolidated versions of some IEC publications
la CEI incorporant les amendements sont disponibles. including amendments are available. For example,
Par exemple, les numéros d’édition 1.0, 1.1 et 1.2 edition numbers 1.0, 1.1 and 1.2 refer, respectively, to
indiquent respectivement la publication de base, la the base publication, the base publication incor-
publication de base incorporant l’amendement 1, et la porating amendment 1 and the base publication
publication de base incorporant les amendements 1 incorporating amendments 1 and 2.
et 2.
Validité de la présente publication Validity of this publication
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. the content reflects current technology.
Des renseignements relatifs à la date de reconfir- Information relating to the date of the reconfirmation
mation de la publication sont disponibles dans le of the publication is available in the IEC catalogue.
Catalogue de la CEI.
Les renseignements relatifs à des questions à l’étude et Information on the subjects under consideration and
des travaux en cours entrepris par le comité technique work in progress undertaken by the technical
qui a établi cette publication, ainsi que la liste des committee which has prepared this publication, as well
publications établies, se trouvent dans les documents ci- as the list of publications issued, is to be found at the
dessous: following IEC sources:
• «Site web» de la CEI* • IEC web site*
• Catalogue des publications de la CEI • Catalogue of IEC publications
Publié annuellement et mis à jour Published yearly with regular updates
régulièrement (On-line catalogue)*
(Catalogue en ligne)*
• Bulletin de la CEI
• IEC Bulletin
Disponible à la fois au «site web» de la CEI*
Available both at the IEC web site* and
et comme périodique imprimé
as a printed periodical
Terminologie, symboles graphiques
Terminology, graphical and letter
et littéraux
symbols
En ce qui concerne la terminologie générale, le lecteur
For general terminology, readers are referred to
se reportera à la CEI 60050: Vocabulaire Electro-
IEC 60050: International Electrotechnical Vocabulary
technique International (VEI).
(IEV).
Pour les symboles graphiques, les symboles littéraux
For graphical symbols, and letter symbols and signs
et les signes d'usage général approuvés par la CEI, le
approved by the IEC for general use, readers are
lecteur consultera la CEI 60027: Symboles littéraux à
referred to publications IEC 60027: Letter symbols to
utiliser en électrotechnique, la CEI 60417: Symboles
be used in electrical technology, IEC 60417: Graphical
graphiques utilisables sur le matériel. Index, relevé et
symbols for use on equipment. Index, survey and
compilation des feuilles individuelles, et la CEI 60617:
compilation of the single sheets and IEC 60617:
Symboles graphiques pour schémas.
Graphical symbols for diagrams.
* Voir adresse «site web» sur la page de titre.
* See web site address on title page.
NORME CEI
INTERNATIONALE IEC
60669-2-1
INTERNATIONAL
Edition 3.2
STANDARD
2000-04
Edition 3:1996 consolidée par les amendements 1:1997 et 2:1999
Edition 3:1996 consolidated with amendments 1:1997 and 2:1999
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-1:
Prescriptions particulières –
Interrupteurs électroniques
Switches for household and similar
fixed electrical installations –
Part 2-1:
Particular requirements –
Electronic switches
IEC 2000 Droits de reproduction réservés Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in
utilisée sous quelque forme que ce soit et par aucun procédé, any form or by any means, electronic or mechanical,
électronique ou mécanique, y compris la photocopie et les including photocopying and microfilm, without permission in
microfilms, sans l'accord écrit de l'éditeur. writing from the publisher.
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
W
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue
− 2 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
SOMMAIRE
Pages
AVANT-PROPOS . 4
Articles
1 Domaine d'application . 8
2 Références normatives. 8
3 Définitions . 12
4 Prescriptions générales . 14
5 Généralités sur les essais. 14
6 Caractéristiques assignées. 16
7 Classification. 16
8 Marques et indications. 18
9 Vérification des dimensions . 22
10 Protection contre les chocs électriques . 22
11 Dispositions pour assurer la mise à la terre. 24
12 Bornes .26
13 Prescriptions constructives . 26
14 Mécanisme. 30
15 Résistance au vieillissement, à la pénétration nuisible de l'eau et à l'humidité . 30
16 Résistance d'isolement et rigidité diélectrique . 30
17 Echauffement . 30
18 Pouvoir de fermeture et de coupure . 36
19 Fonctionnement normal . 40
20 Résistance mécanique. 44
21 Résistance à la chaleur . 44
22 Vis, parties transportant le courant et connexions . 44
23 Lignes de fuite, distances d'isolement dans l'air et distances à travers la matière de
remplissage. 44
24 Résistance de la matière isolante à une chaleur anormale, au feu et aux courants de
cheminement. 46
25 Protection contre la rouille . 46
26 Prescriptions CEM. 46
101 Fonctionnement anormal . 54
102 Composants . 60
Annexe AA (informative) Exemples de types d’interrupteurs électroniques
avec leurs fonctions. 70
Annexe B. 72
Figure 101 – Broches d'essai pour vérifier la protection contre les chocs électriques . 68
Figure 102 – Schéma du circuit pour l'essai des interrupteurs électroniques selon 101.3 . 68
Tableau 101 . 14
Tableau 102 . 34
Tableau 105 . 44
Tableau 103 . 48
Tableau 104 . 50
Tableau 106 – Condensateurs . 62
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
CONTENTS
Page
FOREWORD . 5
Clause
1 Scope. 9
2 Normative references . 9
3 Definitions . 13
4 General requirements . 15
5 General notes on tests. 15
6 Rating .17
7 Classification. 17
8 Marking . 19
9 Checking of dimensions. 23
10 Protection against electric shock. 23
11 Provision for earthing. 25
12 Terminals . 27
13 Constructional requirements . 27
14 Mechanism. 31
15 Resistance to ageing, to harmful ingress of water and to humidity . 31
16 Insulation resistance and electric strength. 31
17 Temperature rise. 31
18 Making and breaking capacity. 37
19 Normal operation. 41
20 Mechanical strength . 45
21 Resistance to heat. 45
22 Screws, current-carrying parts and connections . 45
23 Creepage distances, clearances and distances through sealing compound. 45
24 Resistance of insulating material to abnormal heat, to fire and to tracking . 47
25 Resistance to rusting . 47
26 EMC requirements. 47
101 Abnormal conditions . 55
102 Components. 61
Annex AA (informative) Examples of types of electronic switches and their functions. 71
Annex B . 73
Figure 101 – Test pins for checking the protection against electric shock . 69
Figure 102 – Circuit diagram for testing electronic switches according to 101.3 . 69
Table 101 . 15
Table 102 . 35
Table 105 . 45
Table 103 . 49
Table 104 . 51
Table 106 – Capacitors. 63
− 4 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
_____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES
FIXES DOMESTIQUES ET ANALOGUES –
Partie 2-1: Prescriptions particulières –
Interrupteurs électroniques
AVANT-PROPOS
1) La CEI (Commission Électrotechnique Internationale) est une organisation mondiale de normalisation composée
de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a pour objet de
favoriser la coopération internationale pour toutes les questions de normalisation dans les domaines de
l'électricité et de l'électronique. A cet effet, la CEI, entre autres activités, publie des Normes internationales.
Leur élaboration est confiée à des comités d'études, aux travaux desquels tout Comité national intéressé par le
sujet traité peut participer. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec la CEI, participent également aux travaux. La CEI collabore étroitement avec l'Organisation
Internationale de Normalisation (ISO), selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux intéressés
sont représentés dans chaque comité d’études.
3) Les documents produits se présentent sous la forme de recommandations internationales. Ils sont publiés
comme normes, spécifications techniques, rapports techniques ou guides et agréés comme tels par les Comités
nationaux.
4) Dans le but d'encourager l'unification internationale, les Comités nationaux de la CEI s'engagent à appliquer de
façon transparente, dans toute la mesure possible, les Normes internationales de la CEI dans leurs normes
nationales et régionales. Toute divergence entre la norme de la CEI et la norme nationale ou régionale
correspondante doit être indiquée en termes clairs dans cette dernière.
5) La CEI n’a fixé aucune procédure concernant le marquage comme indication d’approbation et sa responsabilité
n’est pas engagée quand un matériel est déclaré conforme à l’une de ses normes.
6) L’attention est attirée sur le fait que certains des éléments de la présente Norme internationale peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-2-1 a été établie par le sous-comité 23B: Prises de courant
et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Cette troisième édition annule et remplace la deuxième édition parue en 1994, l’amendement 1
(1994) et l’amendement 2 (1995). Elle constitue une révision technique.
La présente version consolidée de la CEI 60669-2-1 est issue de la troisième édition (1996)
[documents 23B/476/FDIS et 23B/499/RVD], de son amendement 1 (1997) [documents
23B/515/FDIS et 23B/523/RVD] et de son amendement 2 (1999) [documents 23B/589/FDIS et
23B/599/RVD].
Elle porte le numéro d'édition 3.2.
Une ligne verticale dans la marge indique où la publication de base a été modifiée par les
amendements 1 et 2.
La présente section de la CEI 60669-2 doit être utilisée conjointement avec la CEI 60669-1.
Elle contient les modifications à apporter à cette norme pour la transformer en norme de la CEI.
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
INTERNATIONAL ELECTROTECHNICAL COMMISSION
_____________
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –
Part 2-1: Particular requirements –
Electronic switches
FOREWORD
1) The IEC (International Electrotechnical Commission) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of the IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, the IEC publishes International Standards. Their preparation is
entrusted to technical committees; any IEC National Committee interested in the subject dealt with may
participate in this preparatory work. International, governmental and non-governmental organizations liaising
with the IEC also participate in this preparation. The IEC collaborates closely with the International Organization
for Standardization (ISO) in accordance with conditions determined by agreement between the two
organizations.
2) The formal decisions or agreements of the IEC on technical matters express, as nearly as possible, an
international consensus of opinion on the relevant subjects since each technical committee has representation
from all interested National Committees.
3) The documents produced have the form of recommendations for international use and are published in the form
of standards, technical specifications, technical reports or guides and they are accepted by the National
Committees in that sense.
4) In order to promote international unification, IEC National Committees undertake to apply IEC International
Standards transparently to the maximum extent possible in their national and regional standards. Any
divergence between the IEC Standard and the corresponding national or regional standard shall be clearly
indicated in the latter.
5) The IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with one of its standards.
6) Attention is drawn to the possibility that some of the elements of this International Standard may be the subject
of patent rights. The IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60669-2-1 has been prepared by subcommittee 23B: Plugs, socket-
outlets and switches, of IEC technical committee 23: Electrical accessories.
This third edition cancels and replaces the second edition published in 1994, amendment 1
(1994) and amendment 2 (1995). It constitutes a technical revision.
This consolidated version of IEC 60669-2-1 is based on the third edition (1996) [documents
23B/476/FDIS and 23B/499/RVD], its amendment 1 (1997) [documents 23B/515/FDIS and
23B/523/RVD] and its amendment 2 (1999) [documents 23B/589/FDIS and 23B/599/RVD].
It bears the edition number 3.2
A vertical line in the margin shows where the base publication has been modified by
amendments 1 and 2.
This section of IEC 60669-2 shall be used in conjunction with IEC 60669-1. It lists the changes
necessary to convert that standard into an IEC standard.
− 6 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
Dans la présente publication:
1) Les caractères d'imprimerie suivants sont utilisés:
− prescriptions proprement dites: caractères romains.
− modalités d'essais: caractères italiques.
− notes: petits caractères romains.
2) Les paragraphes, figures ou tableaux complémentaires à ceux de la première partie sont
numérotés à partir de 101.
L'annexe AA est donnée uniquement à titre d'information.
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
In this publication:
1) The following print types are used:
− requirements proper: in roman type.
− test specifications: in italic type.
− notes: in smaller roman type.
2) Subclauses, figures or tables which are additional to those in part 1 are numbered starting
from 101.
Annex AA is for information only.
− 8 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES
FIXES DOMESTIQUES ET ANALOGUES –
Partie 2-1: Prescriptions particulières –
Interrupteurs électroniques
1 Domaine d'application
L'article de la partie 1 est remplacé par ce qui suit:
La présente norme s'applique aux interrupteurs électroniques et aux périphériques électro-
niques associés pour installations domestiques et installations électriques fixes analogues soit
intérieures, soit extérieures.
Elle s'applique aux interrupteurs électroniques pour la commande des circuits de lampes et
pour la commande de la brillance des lampes (variateurs) ou de la vitesse des moteurs (par
exemple ventilateurs) ainsi que pour d'autres utilisations (par exemple pour installations de
chauffage), avec une tension de fonctionnement ne dépassant pas 250 V en courant alternatif
et un courant assigné jusqu'à 16 A inclus.
La commande et le réglage mentionnés ci-dessus sont effectués intentionnellement par une
personne, par l'intermédiaire d'un organe de commande ou d'une surface sensible ou d'un
élément sensible au toucher, à la proximité, à la rotation, à un phénomène optique, acoustique,
thermique ou à toute autre influence.
NOTE 1 Cette norme n'est pas destinée à être utilisée pour des dispositifs concernant le domaine d'application de
la CEI 60730.
Des exemples de modèles d'interrupteurs électroniques avec leurs fonctions sont représentés
à l'annexe AA.
NOTE 2 Les interrupteurs électroniques sans interrupteur mécanique dans le circuit principal n'assurent pas une
«coupure» galvanique complète. Par conséquent, le circuit d'utilisation doit être considéré comme étant sous
tension.
2 Références normatives
Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence
qui y est faite, constituent des dispositions valables pour la présente partie de la CEI 60699.
Au moment de la publication, les éditions indiquées étaient en vigueur. Tout document normatif
est sujet à révision et les parties prenantes aux accords fondés sur la présente partie de la
CEI 60669 sont invitées à rechercher la possibilité d'appliquer les éditions les plus récentes
des documents normatifs indiqués ci-après. Les membres de la CEI et de l'ISO possèdent le
registre des Normes internationales en vigueur.
CEI 60065:1985, Règles de sécurité pour les appareils électroniques et appareils associés à
usage domestique ou à usage général analogue, reliés à un réseau
Modification n° 2 (1989), Amendement 3 (1992)
CEI 60085:1984, Evaluation et classification thermiques de l'isolation électrique
CEI 60127, Coupe-circuits miniatures
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
SWITCHES FOR HOUSEHOLD AND SIMILAR
FIXED ELECTRICAL INSTALLATIONS –
Part 2-1: Particular requirements –
Electronic switches
1 Scope
This clause of part 1 is replaced by the following:
This standard applies to electronic switches and to associated electronic extension units for
household and similar fixed electrical installations either indoors or outdoors.
It applies to electronic switches for the operation of lamp circuits and the control of the
brightness of lamps (dimmers) as well as the control of the speed of motors (e.g. those used in
ventilating fans) and for other purposes (e.g. heating installations), with a working voltage not
exceeding 250 V a.c. and a rated current up to and including 16 A.
The operation and control as mentioned above are performed intentionally by a person via an
actuating member, a sensing surface or a sensing unit, by means of touch, proximity, turn,
optical, acoustic, thermal or any other influence.
NOTE 1 This standard is not intended to cover devices falling within the scope of IEC 60730.
Examples of designs of electronic switches and functions are shown in annex AA.
NOTE 2 Electronic switches without a mechanical switch in the main circuit do not provide a "full off-state".
Therefore, the circuit on the load side should be considered to be live.
2 Normative references
The following normative documents contain provisions which, through reference in this text,
constitute provisions of this part of IEC 60699. At the time of publication, the editions indicated
were valid. All normative documents are subject to revision, and parties to agreements based
on this part of IEC 60669 are encouraged to investigate the possibility of applying the most
recent editions of the normative documents indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
IEC 60065:1985, Safety requirements for mains operated electronic and related apparatus for
household and similar general use
Amendment 2 (1989), Amendment 3 (1992)
IEC 60085:1984, Thermal evaluation and classification of electrical insulation
IEC 60127, Miniature fuses
− 10 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
CEI 60161:1965, Condensateurs d'antiparasitage (retirée de la vente)
CEI 60227-5:1997, Conducteurs et câbles isolés au polychlorure de vinyle, de tension
nominale au plus égale à 450/750 V – Partie 5: Câbles souples
CEI 60245-4:1994, Conducteurs et câbles isolés au caoutchouc – Tension assignée au plus
égale à 450/750 V – Partie 4: Câbles souples
CEI 60317-0-1:1990, Spécifications pour types particuliers de fils de bobinage – Partie 0:
Prescriptions générales – Section 1: Fil de section circulaire en cuivre émaillé
CEI 60384-14:1993, Condensateurs fixes utilisés dans les équipements électroniques –
Partie 14: Spécification intermédiaire: Condensateurs fixes d'antiparasitage et raccordement à
l'alimentation
CEI 60730: Dispositifs de commande électrique automatiques à usage domestique et analogue
CEI 61000-2-2:1990, Compatibilité électromagnétique (CEM) – Partie 2: Environnement –
Section 2: Niveau de compatibilité pour les perturbations conduites basse fréquence et la
transmission de signaux sur les réseaux publics d’alimentation à basse tension
CEI 61000-3-2:1995, Compatibilité électromagnétique (CEM) – Partie 3: Limites – Section 2:
Limites pour les émissions de courant harmonique (courant appelé par les appareils ≤ 16 A par
phase)
CEI 61000-3-3:1994, Compatibilité électromagnétique (CEM) – Partie 3: Limites – Section 3:
Limitation des fluctuations de tension et du flicker dans les réseaux basse tension pour les
équipements ayant un courant appelé ≤16 A
CEI 61000-4-2:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 2: Essai d’immunité aux décharges électrostatiques – Publication
fondamentale en CEM
CEI 61000-4-3:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 3: Essai d’immunité aux champs électromagnétiques rayonnés aux
fréquences radioélectriques
CEI 61000-4-4:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d'essai et
de mesure – Section 4: Essais d'immunité aux transitoires électriques rapides en salves –
Publication fondamentale en CEM
CEI 61000-4-5:1995, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 5: Essai d’immunité aux ondes de choc
CEI 61000-4-11:1994, Compatibilité électromagnétique (CEM) – Partie 4: Techniques d’essai et
de mesure – Section 11: Essai d’immunité aux creux de tension, coupures brèves et variations
de tension – Publication fondamentale en CEM
CISPR 14:1993, Limites et méthodes de mesure des perturbations radioélectriques produites
par les appareils électrodomestiques ou analogues comportant des moteurs ou des dispositifs
thermiques par les outils électriques et par les appareils électriques analogues
CISPR 15:1996, Limites et méthodes de mesure des perturbations radioélectriques produites
par les appareils électriques d'éclairage et les appareils analogues
ISO 306:1987, Plastiques – Matières thermoplastiques – Détermination de la température de
ramollissement Vicat
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
IEC 60161:1965, Capacitors for radio interference suppression (withdrawn from sale)
Polyvinyl chloride insulated cables of rated voltages up to and including
IEC 60227-5:1997,
450/750 V – Part 5: Flexible cables (cords)
IEC 60245-4:1994, Rubber insulated cables – Rated voltages up to and including 450/750 V –
Part 4: Cords and flexible cables
IEC 60317-0-1:1990, Specifications for particular types of winding wires – Part 0: General
requirements – Section 1: Enamelled round copper wire
IEC 60384-14:1993, Fixed capacitors for use in electronic equipment – Part 14: Sectional
specification: Fixed capacitors for electromagnetic interference suppression and connection to
the supply mains
Automatic electrical controls for household and similar use
IEC 60730,
IEC 61000-2-2:1990, Electromagnetic compatibility (EMC) − Part 2: Environment − Section 2:
Compatibility levels for low-frequency conducted disturbances and signalling in public low-
voltage power supply systems
IEC 61000-3-2:1995, Electromagnetic compatibility (EMC) − Part 3 : Limits − Section 2: Limits
for harmonic current emissions (equipment input current ≤ 16 per phase)
IEC 61000-3-3:1994, Electromagnetic compatibility (EMC) – Part 3: Limits – Section 3:
Limitation of voltage fluctuations and flicker in low-voltage supply systems for equipment with
rated current ≤16 A
IEC 61000-4-2:1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 2: Electrostatic discharge immunity test – Basic EMC Publication
Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
IEC 61000-4-3:1995,
techniques − Section 3: Radiated, radio-frequency, electromagnetic field immunity test
IEC 61000-4-4:1995, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 4: Electrical fast transient/burst immunity test – Basic EMC Publication
Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
IEC 61000-4-5:1995,
techniques − Section 5: Surge immunity tests
IEC 61000-4-11:1994, Electromagnetic compatibility (EMC) − Part 4: Testing and measurement
techniques − Section 11: Voltage dips, short interruptions and voltage variations immunity tests
−
Basic EMC publication
CISPR 14:1993, Limits and methods of measurement of radio disturbance characteristics of
electrical motor-operated and thermal appliances for household and similar purposes, electric
tools and similar electric apparatus
Limits and methods of measurement of radio disturbance characteristics of
CISPR 15:1996,
electrical lighting and similar equipment
Plastics – Thermoplastic materials – Determination of Vicat softening
ISO 306:1987,
temperature
− 12 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
3 Définitions
L'article de la partie 1 s'applique avec les suppléments suivants:
Après le premier alinéa.
Supplément:
Le terme «Interrupteur électronique» est utilisé comme terme général couvrant à la fois les
dispositifs de coupure et de variation.
Définitions complémentaires:
3.101
charge assignée
charge assignée à l'interrupteur électronique par le fabricant
3.102
charge minimale
charge minimale pour laquelle l'interrupteur électronique fonctionne encore correctement
3.103
courant minimal
courant minimal admissible auquel l'interrupteur électronique fonctionne encore correctement
3.104
mécanisme de contact commandé électromécaniquement
élément constituant qui commande les parties utilisées pour ouvrir et fermer le circuit
électromécaniquement
3.105
dispositif de coupure à semi-conducteur
dispositif d'interruption conçu pour fermer ou couper le courant dans un circuit électrique au
moyen de la conductivité contrôlée d'un semi-conducteur dans ce circuit
NOTE 1 Dans un circuit où le courant passe par zéro (périodiquement ou autrement), le fait de ne pas rétablir le
courant après un tel passage à zéro est équivalent à la coupure de courant.
NOTE 2 Exemples de dispositifs de coupure à semi-conducteurs:
− les interrupteurs électroniques utilisant le principe de «fermeture en phase» pour contrôler la charge par
établissement du courant à un quelconque angle de phase au passage ou après le passage par zéro de chaque
demi-onde, par exemple au moyen d’un thyristor;
− les interrupteurs électroniques utilisant le principe d’«ouverture en phase» pour contrôler la charge par coupure
de courant à un quelconque angle de phase après le passage par zéro de chaque demi-onde, par exemple au
moyen d’un transistor dans un pont de diodes.
3.106
interrupteur électronique à contact momentané
interrupteur électronique comportant un mécanisme d'interruption électromécanique ou à semi-
conducteur qui revient automatiquement à l'état initial après fonctionnement
3.107
élément de réglage mécanique
élément directement réglable par des moyens mécaniques (par exemple potentiomètre) qui
commande la sortie au moyen de composants électroniques
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
3 Definitions
This clause of part 1 applies with the following additions:
After the first paragraph.
Addition:
The term "Electronic switch" is used as a general term to cover both switching and control
devices.
Additional definitions:
3.101
rated load
load assigned to the electronic switch by the manufacturer
3.102
minimum load
minimum load at which the electronic switch still operates correctly
3.103
minimum current
permissible minimum current at which the electronic switch still operates correctly
3.104
electromechanically operated contact mechanism
component which operates the parts used to open and close the circuit electromechanically
3.105
semiconductor switching device
switching device designed to make or break the current in an electric circuit by means of the
controlled conductivity of a semiconductor in that circuit
NOTE 1 In a circuit where the current passes through zero (periodically or otherwise) the effect of "not making"
the current following such a zero value is equivalent to breaking the current.
NOTE 2 Typical examples of semiconductor switching devices are:
− electronic switching devices using the phase-cut-on principle to control the load by switching on the current at
any phase angle at or after zero crossing in each half-wave, e.g. by a thyristor;
− electronic switches using the phase-cut-off principles to control the load by switching off the current at any
phase angle after zero crossing in each half-wave, e.g. by a transistor in a diode bridge.
3.106
electronic momentary contact switch
electronic switch with an electromechanical switching mechanism or a semiconductor switching
device which returns automatically to the initial state after operation
3.107
mechanical control unit
unit directly adjustable by mechanical means (e.g. potentiometer) which controls the output via
electronic components
− 14 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
3.108
élément de réglage électronique
élément réglable par des moyens autres que mécaniques (par exemple un élément sensible)
constitué de composants électroniques, qui commande la sortie au moyen de composants
électroniques
3.109
élément électronique périphérique
dispositif permettant la commande à distance d'un interrupteur électronique
3.110
impédance de protection
impédance connectée entre parties sous tension et parties conductrices accessibles de valeur
telle que le courant, en utilisation normale et dans des conditions de défaillance possible de
l'interrupteur électronique, soit limité à une valeur de sécurité et qui est construite de façon que
sa fiabilité soit maintenue au cours de la durée de vie de l'interrupteur électronique
3.111
tension locale
valeur efficace la plus élevée de la tension en courant alternatif ou continu qui peut apparaître
à travers n'importe quelle isolation lorsque l'interrupteur est alimenté sous la tension assignée.
NOTE 1 Les surtensions transitoires sont négligées.
NOTE 2 Il est tenu compte à la fois des conditions à vide ou des conditions normales de fonctionnement.
3.112
câble souple extérieur
câble dont une partie est extérieure à l’élément de réglage électronique. Un tel câble peut être
soit un câble d’alimentation soit un câble de connexion entre deux parties séparées d'un
appareillage
4 Prescriptions générales
L'article de la partie 1 s'applique.
5 Généralités sur les essais
L'article de la partie 1 s'applique avec les suppléments suivants:
5.4 Suppléments:
Le nombre des échantillons pour l'essai est spécifié au tableau 101 ci-dessous:
Pour effectuer les essais de 101 à 102, trois échantillons neufs doivent être utilisés.
Tableau 101
Echantillons supplémentaires
Type d’interrupteur électronique Nombre pour les pour les articles ou paragraphes
essais généraux
18.2 19.1 24 101 et 102
Marqué avec un courant assigné et
3 3* 3* 3 3
− une tension
6 6* 6* 6 6
− deux tensions
* Seulement pour les interrupteurs électroniques avec des dispositifs d’interruption mécaniques et électro-
mécaniques; seuls les échantillons du mécanisme de contact complet peuvent être présentés.
60669-2-1 © IEC:1996 − −
+A1:1997+A2:1999
3.108
electronic output control unit
unit adjustable by other than mechanical means (e.g. sensing unit), containing electronic
components and controlling the output via electronic components
3.109
electronic extension unit
unit permitting the control of an electronic switch from a distance
3.110
protective impedance
impedance connected between live parts and accessible conductive parts, of such value that
the current, in normal use and under likely fault conditions in the electronic switch, is limited to
a safe value, and which is so constructed that the reliability is maintained throughout the life of
the electronic switch
3.111
working voltage
highest r.m.s. value of the a.c. or d.c. voltage across any particular insulation which can occur
when the switch is supplied at rated voltage.
NOTE 1 Transients are disregarded.
NOTE 2 Both open-circuit conditions and normal operating conditions are taken into account.
3.112
flexible cable
cable, a part of which is external to the electronic output control unit. Such cable may either be
a supply cable or a connecting cable between separate parts of an accessory
4 General requirements
This clause of part 1 applies.
5 General notes on tests
This clause of part 1 applies with the following additions:
5.4 Additions
The number of test specimens is shown in table 101.
For the purpose of the tests in 101 and 102 three new specimens shall be used.
Table 101
Additional specimens
Type of electronic switch Number for for clauses or subclauses
general tests
18.2 19.1 24 101 and 102
Marked with one rated current and
− one voltage 3 3* 3* 3 3
− two voltages 6 6* 6* 6 6
* Only for electronic switches with mechanical and electromechanical switching devices; only the complete contact
mechanism may be submitted.
− 16 − 60669-2-1 © CEI:1996
+A1:1997+A2:1999
Paragraphes complémentaires:
5.101 Toutes les mesures doivent être effectuées par des méthodes appropriées qui
n'affectent pas de façon appréciable les valeurs à mesurer et qui ne sont pas affectées par des
facteurs tels que la forme d'onde.
NOTE Il convient de prendre soin d'utiliser des appareils de mesure qui indiquent les valeurs efficaces vraies.
5.102 Si le circuit électronique est enfermé de telle façon que la mise en court-circuit ou la
déconnexion des éléments constituants soit impossible ou difficile, le fabricant doit fournir un
échantillon d'essai supplémentaire avec conducteurs de connexion pour les mesures, les
courts-circuits, etc.
Il n'est pas nécessaire de sortir ces conducteurs dans le cas de circuits intégrés hybrides et
monolithiques.
5.103 Il peut être nécessaire de déconnecter des composants électroniques pour les essais.
5.104 Pour les interrupteurs électroniques équipés de coupe-circuits, il peut être nécessaire
de fournir trois échantillons supplémentaires pour l'essai de 102.4.1.
6 Caractéristiques assignées
L'article de la partie 1 est remplacé par ce qui suit:
6.1 Les tensions assignées préférentielles sont 110 V, 120 V, 130 V, 220 V, 230 V et 240 V
en courant alternatif.
6.2 La charge assignée ne doit pas être inférieure à 160 VA bien que des charges assignées
plus petites soient permises pour les interrupteurs électroniques à contact momentané et pour
les contrôleurs de vitesse des moteurs.
NOTE Il convient également que chaque section des éléments multiples contenus dans une boîte soit au moins
égale à 160 VA.
La conformité est vérifiée par examen du marquage.
7 Classification
L'article de la partie 1 s'applique avec les suppléments suivants:
7.1.5 Supplément:
– sensibles au toucher;
– sensibles à la
...
