SIST EN 13242:2003+A1:2008
(Main)Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
This European Standard specifies the properties of aggregates obtained by processing natural or manufactured or recycled materials for hydraulically bound and unbound materials for civil engineering work and road construction.
It provides for the evaluation of conformity of the products to this European Standard.
NOTE 1 Aggregates used in construction should comply with all the requirements of this European Standard. As well as familiar and traditional natural and manufactured aggregates Mandate M/125 "Aggregates" included recycled aggregates and some materials from new or unfamiliar sources. Recycled aggregates are included in the standards and new test methods for them are at an advanced stage of preparation. For unfamiliar materials from secondary sources, however, the work on standardisation has only started recently and more time is needed to define clearly the origins and characteristics of these materials. In the meantime such unfamiliar materials when placed on the market as aggregates must comply fully with this standard and national regulations for dangerous substances (see Annex ZA of the standard) depending upon their intended use. Additional characteristics and requirements may be specified on a case by case basis depending upon experience of use of the product, and defined in specific contractual documents.
NOTE 2 Properties for lightweight aggregates are specified in EN 13055-2.
Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und Straßenbau
Diese Europäische Norm legt die Eigenschaften von Gesteinskörnungen fest, die durch Aufbereitung natürlicher,
industriell hergestellter oder rezyklierter Materialien für hydraulisch gebundene und ungebundene Gemische für
den Ingenieur- und Straßenbau gewonnen werden.
Sie enthält Festlegungen für die Bewertung der Konformität von Produkten nach dieser Europäischen Norm.
!ANMERKUNG 1 Gesteinskörnungen für das Bauwesen sollten sämtlichen Anforderungen dieser Europäischen Norm
genügen. Neben den bekannten und traditionellen natürlichen und hergestellten Gesteinskörnungen sind rezyklierte
Gesteinskörnungen sowie einige Rohstoffe aus Vorkommen, über die noch keine oder nur wenige Erfahrungen vorliegen, im
Mandat M/125 „Gesteinskörnungen“ aufgeführt. Rezyklierte Gesteinskörnungen sind in den Normen enthalten und die entsprechenden
neuen Prüfverfahren werden bald vorliegen. Mit den Normungsarbeiten für Sekundärrohstoffe, zu denen noch
keine oder nur wenige Erfahrungen vorliegen, wurde jedoch erst vor kurzer Zeit begonnen. Es wird mehr Zeit benötigt, um die
Herkunft und die Eigenschaften dieser Rohstoffe eindeutig festzulegen. In der Zwischenzeit müssen solche Rohstoffe, zu denen
noch keine oder nur wenige Erfahrungen vorliegen, bei der Inverkehrbringung als Gesteinskörnungen sämtlichen
Anforderungen dieser Norm entsprechen sowie abhängig vom vorgesehenen Verwendungszweck den entsprechenden
nationalen Vorschriften über gefährliche Substanzen (siehe Anhang ZA dieser Norm) genügen. Im Einzelfall können zusätzliche
Eigenschaften und Anforderungen abhängig von den Erfahrungen mit dem Produkt bei der Anwendung festgelegt werden sowie
in besonderen Verträgen definiert werden."
ANMERKUNG 2 Die Eigenschaften von leichten Gesteinskörnungen sind in EN 13055-2 festgelegt.
Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées
La présente Norme Européenne spécifie les caractéristiques des granulats élaborés à partir de matériaux naturels, artificiels ou de recyclage pour les matériaux traités aux liants hydrauliques et matériaux non traités utilisés dans les travaux de génie civil et la construction des chaussées.
Elle comprend l’évaluation de la conformité des produits à la présente Norme Européenne.
NOTE 1 Il convient que les granulats utilisés dans la construction respectent toutes les exigences de la présente Norme européenne. Le mandat M/125 «Granulats» traite, outre des granulats naturels et artificiels courants et traditionnels, des granulats recyclés ainsi que de certains matériaux d’origine nouvelle ou moins courante. Les granulats recyclés sont inclus dans les normes et de nouvelles méthodes d’essai, à un stade avancé d’élaboration, leur sont destinées. Les travaux de normalisation ne font, en revanche, que commencer pour des matériaux moins courants de source secondaire et davantage de temps sera nécessaire pour définir clairement l’origine et les caractéristiques de ces matériaux. Dans l’intervalle, si ces matériaux moins connus sont mis sur le marché, ils doivent respecter pleinement la présente norme et les réglementations nationales relatives aux substances dangereuses (voir l’Annexe ZA de la norme) selon l’usage qui en est fait. Des caractéristiques et des exigences complémentaires peuvent être spécifiées au cas par cas, en fonction de l’expérience acquise à l’usage du produit, et définies dans des documents contractuels spécifiques.
NOTE 2 Les caractéristiques pour les granulats légers sont spécifiées dans le EN 13055-2.
Agregati za nevezane in hidravlično vezane materiale za uporabo v inženirskih objektih in za gradnjo cest
Ta evropski standard določa lastnosti agregatov, pridobljenih s predelavo naravnih ali umetnih ali recikliranih materialov, za hidravlično vezane ali nevezane materiale, namenjene za inženirske objekte in gradnjo cest.
Standard vsebuje določila za vrednotenje skladnosti proizvodov s tem evropskim standardom.
OPOMBA 1: Agregati, ki se uporabljajo pri gradnji, naj ustrezajo vsem zahtevam tega evropskega standarda. Mandat M/125 "Agregati" je poleg znanih in tradicionalnih naravnih in umetnih agregatov vključil tudi reciklirane agregate ter nekatere materiale iz novih in neobičajnih virov. Reciklirani agregati so vključeni v standarde in priprava novih metod preskušanja zanje je v zaključni fazi. Za neobičajne materiale iz sekundarnih virov pa se je delo pri standardiziranju začelo šele pred kratkim in bo potrebnega več časa, da se jasno opredelijo viri in lastnosti teh materialov. V tem času morajo takšni neobičajni materiali pri dajanju na trg glede na njihovo predvideno uporabo v celoti ustrezati temu standardu in nacionalnim predpisom za nevarne snovi (glej dodatek ZA standarda). Od primera do primera in odvisno od izkušenj pri uporabi proizvoda se lahko predpišejo dodatne lastnosti in zahteve ter se opredelijo v posebnih pogodbenih dokumentih.
OPOMBA 2: Lastnosti lahkih agregatov so predpisane v EN 13055-2.
General Information
Relations
Standards Content (Sample)
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road constructionGranulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chausséesGesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und StraßenbauTa slovenski standard je istoveten z:EN 13242:2002+A1:2007SIST EN 13242:2003+A1:2008en,fr,de91.100.15ICS:SLOVENSKI
STANDARDSIST EN 13242:2003+A1:200801-april-2008
EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM
EN 13242:2002+A1
December 2007 ICS 91.100.15 Supersedes EN 13242:2002 English Version
Aggregates for unbound and hydraulically bound materials for use in civil engineering work and road construction
Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités utilisés pour les travaux de génie civil et pour la construction des chaussées
Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für den Ingenieur- und Straßenbau This European Standard was approved by CEN on 23 September 2002 and includes Corrigendum 1 issued by CEN on 26 May 2004 and Amendment 1 approved by CEN on 3 November 2007.
CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the CEN Management Centre or to any CEN member.
This European Standard exists in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the CEN Management Centre has the same status as the official versions.
CEN members are the national standards bodies of Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EUROPEAN COMMITTEE FOR STANDARDIZATION
COMITÉ EUROPÉEN DE NORMALISATION EUROPÄISCHES KOMITEE FÜR NORMUNG
Management Centre: rue de Stassart, 36
B-1050 Brussels © 2007 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members. Ref. No. EN 13242:2002+A1:2007: E

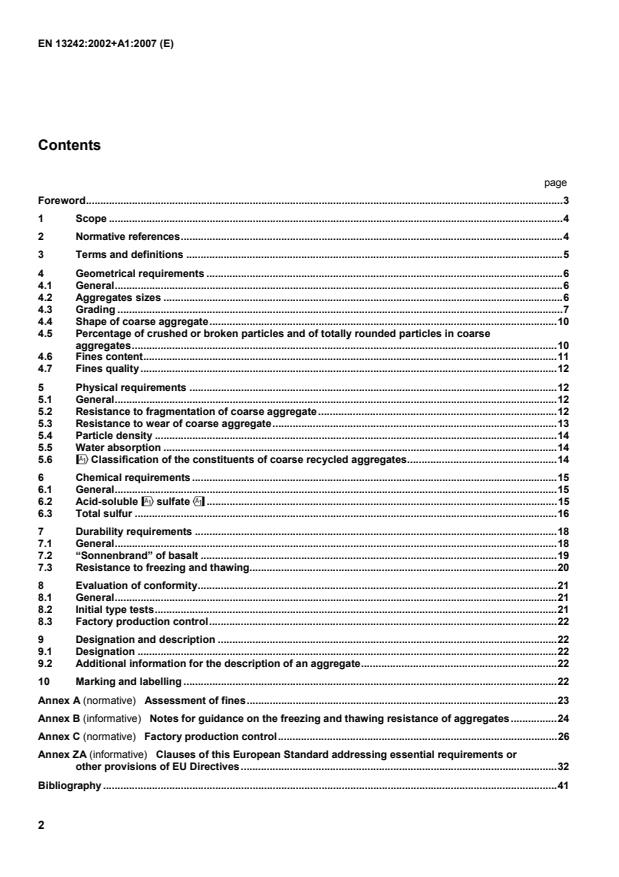

EN 13242:2002+A1:2007 (E) 2 Contents page Foreword.3 1 Scope.4 2 Normative references.4 3 Terms and definitions.5 4 Geometrical requirements.6 4.1 General.6 4.2 Aggregates sizes.6 4.3 Grading.7 4.4 Shape of coarse aggregate.10 4.5 Percentage of crushed or broken particles and of totally rounded particles in coarse aggregates.10 4.6 Fines content.11 4.7 Fines quality.12 5 Physical requirements.12 5.1 General.12 5.2 Resistance to fragmentation of coarse aggregate.12 5.3 Resistance to wear of coarse aggregate.13 5.4 Particle density.14 5.5 Water absorption.14 5.6 !Classification of the constituents of coarse recycled aggregates.14 6 Chemical requirements.15 6.1 General.15 6.2 Acid-soluble !sulfate".15 6.3 Total sulfur.16 7 Durability requirements.18 7.1 General.18 7.2 “Sonnenbrand” of basalt.19 7.3 Resistance to freezing and thawing.20 8 Evaluation of conformity.21 8.1 General.21 8.2 Initial type tests.21 8.3 Factory production control.22 9 Designation and description.22 9.1 Designation.22 9.2 Additional information for the description of an aggregate.22 10 Marking and labelling.22 Annex A (normative)
Assessment of fines.23 Annex B (informative)
Notes for guidance on the freezing and thawing resistance of aggregates.24 Annex C (normative)
Factory production control.26 Annex ZA (informative)
Clauses of this European Standard addressing essential requirements or other provisions of EU Directives.32 Bibliography.41
EN 13242:2002+A1:2007 (E) 3 Foreword This document (EN 13242:2002+A1:2007) has been prepared by Technical Committee CEN/TC 154 "Aggregates", the secretariat of which is held by BSI. This document shall be given the status of a national standard, either by publication of an identical text or by endorsement, at the latest by June 2008 and conflicting national standards shall be withdrawn at the latest by September 2009. This document includes Amendment 1, approved by CEN on 2007-11-03 and the Corrigendum issued in 2004. This document supersedes EN 13242:2002. The start and finish of text introduced or altered by amendment is indicated in the text by tags ! ". The modifications of the related CEN Corrigendum have been implemented at the appropriate places in the text and are indicated by the tags ˜ ™. This document has been prepared under a mandate given to CEN by the European Commission and the European Free Trade Association, and supports essential requirements of EU Directive 89/106 EEC. For relationship with EU Directive(s), see informative Annex ZA, which is an integral part of this document. In this European Standard the annexes A and C are normative and the annex B is informative. Requirements for other end uses of aggregates will be specified in the following European Standards: EN 12620
Aggregates for concrete EN 13043
Aggregates for bituminous mixtures and surface treatments for roads, airfields and
other trafficked areas EN 13055-1
Lightweight aggregates - Part 1: lightweight aggregates for concrete, mortar and grout !EN 13055-2 Lightweight aggregates - Part 2: Lightweight aggregates for bituminous mixtures and surface treatments and for unbound and bound applications" EN 13139
Aggregates for mortar EN 13383-1
Armourstone - Part 1: Specification !EN 13450" Aggregates for railway ballast According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following countries are bound to implement this European Standard: Austria, Belgium, Bulgaria, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania, Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Romania, Slovakia, Slovenia, Spain, Sweden, Switzerland and United Kingdom.
EN 13242:2002+A1:2007 (E) 4 1 Scope This European Standard specifies the properties of aggregates obtained by processing natural or manufactured or recycled materials for hydraulically bound and unbound materials for civil engineering work and road construction. It provides for the evaluation of conformity of the products to this European Standard. ˜NOTE 1
Aggregates used in construction should comply with all the requirements of this European Standard. As well as familiar and traditional natural and manufactured aggregates Mandate M/125 “Aggregates” included recycled aggregates and some materials from new or unfamiliar sources. Recycled aggregates are included in the standards and new test methods for them are at an advanced stage of preparation. For unfamiliar materials from secondary sources, however, the work on standardisation has only started recently and more time is needed to define clearly the origins and characteristics of these materials. In the meantime such unfamiliar materials when placed on the market as aggregates must comply fully with this standard and national regulations for dangerous substances (see Annex ZA of the standard) depending upon their intended use. Additional characteristics and requirements may be specified on a case by case basis depending upon experience of use of the product, and defined in specific contractual documents.™ NOTE 2 Properties for lightweight aggregates are specified in EN 13055-2. 2 Normative references This European Standard incorporates by dated or undated reference, provisions from other publications. These normative references are cited at the appropriate places in the text and the publications are listed hereafter. For dated references, subsequent amendments to or revisions of any of these publications apply to this European Standard only when incorporated in it by amendment or revision.
For undated references the latest edition of the publication referred to applies (including amendments). EN 196-2, Methods of testing cement — Part 2: Chemical analysis of cement. EN 932-3, Tests for general properties of aggregates — Part 3: Procedure and terminology for simplified
petrographic description. EN 932-5, Tests for general properties of aggregates — Part 5: Common equipment and calibration. EN 933-1, Tests for geometrical properties of aggregates — Part 1: Determination of particle size distribution — Sieving method. EN 933-3, Tests for geometrical properties of aggregates — Part 3: Determination of particle shape — Flakiness index. EN 933-4, Tests for geometrical properties of aggregates — Part 4: Determination of particle shape — Shape index. EN 933-5, Tests for geometrical properties of aggregates — Part 5: Determination of percentage of crushed and broken surfaces in coarse aggregates particles EN 933-8, Tests for geometrical properties of aggregates — Part 8: Assessment of fines — Sand equivalent test. EN 933-9, Tests for geometrical properties of aggregates — Part 9: Assessment of fines — Methylene blue test. !prEN 933-11, Tests for geometrical properties of aggregates — Part 11: Classification test for the constituents of coarse recycled aggregates" EN 1097-1, Tests for mechanical and physical properties of aggregates — Part 1: Determination of the resistance to wear (micro-Deval). EN 1097-2:1998, Tests for mechanical and physical properties of aggregates — Part 2: Methods for the determination of the resistance to fragmentation.
EN 13242:2002+A1:2007 (E) 5 EN 1097-6:2000, Tests for mechanical and physical properties of aggregates — Part 6: Determination of particle density and water absorption. EN 1367-1, Tests for thermal and weathering properties of aggregates — Part 1: Determination of resistance to freezing and thawing. EN 1367-2, Tests for thermal and weathering properties of aggregates — Part 2: Magnesium sulphate test. EN 1367-3, Tests for thermal and weathering properties of aggregates — Part 3: Boiling test for “Sonnenbrand" basalt. !EN 1744-1", Tests for chemical properties of aggregates — Part 1: Chemical analysis. EN 1744-3, Tests for chemical properties of aggregates — Part 3: Preparation of eluates by leaching of aggregates. ISO 565, Test sieves — Metal wire cloth, perforated metal plate and electroformed sheet — Nominal sizes of openings. 3 Terms and definitions For the purposes of this European Standard, the following terms and definitions apply. 3.1 aggregate granular material used in construction. Aggregates may be natural, manufactured or recycled
3.2 natural aggregate aggregate from mineral sources which have been subjected to nothing more than mechanical processing
3.3 manufactured aggregate aggregate of mineral origin resulting from an industrial process involving thermal or other modification
3.4 recycled aggregate aggregate resulting from the processing of inorganic material previously used in construction
3.5 normal weight aggregate aggregate of mineral origin having a particle density not less than 2,00 Mg/m3 (2 000 kg/m3) but less than 3,00 Mg/m3 (3 000 kg/m3)
3.6 aggregate size designation of aggregate in terms of lower (d) and upper (D) sieve sizes expressed in terms as d/D
NOTE This designation accepts the presence of some particles which will be retained on the upper sieve (oversize) and some which will pass the lower sieve (undersize). The lower sieve size (d) can be zero. 3.7 fine aggregate designation given to size aggregates with d equal to 0 and D less than or equal to 6,3 mm (see Table 2)
NOTE Fine aggregate can be produced from natural disintegration of rock or gravel and/or by the crushing of rock or gravel !or processing of manufactured aggregates".
EN 13242:2002+A1:2007 (E) 6 3.8 coarse aggregate designation given to size aggregates with d equal to or greater than 1 mm and D greater than 2 mm
3.9 all-in aggregate aggregate consisting of a mixture of coarse and fine aggregates with D greater than 6,3 mm
NOTE It can be produced without separating into coarse and fine fractions or it can be produced by combining coarse and fine aggregate.
3.10 fines particle size fraction of an aggregate which passes the 0,063 mm sieve 3.11 category level of a property of an aggregate expressed as a range of values or a limiting value
NOTE There is no relationship between the categories of different properties. 3.12 grading particle size distribution expressed as the percentage by mass passing a specified number of sieves
3.13 undersize part of the aggregate passing the smaller of the limiting sieves used in the aggregate size description
3.14 oversize part of the aggregate retained on the larger of the limiting sieves used in the aggregate size description 4 Geometrical requirements 4.1 General The necessity for testing and declaring all properties in this clause shall be limited according to the particular application or end use or origin of the aggregate.
When required, the tests specified in clause 4 shall be carried out to determine appropriate geometrical properties.
NOTE 1 When the value of a property is required but not defined by specified limits the value should be declared by the manufacturer as an XXDeclared category, e.g., in Table 5 a flakiness index of say 60 corresponds to FI60 (Declared value).
NOTE 2 When a property is not required, a “No requirement” category can be used. NOTE 3 Guidance on selection of appropriate categories for specific applications can be found in national provisions in the place of use of the aggregate. NOTE 4 When specified, the requirements for the end-use product should supersede the requirements in this European Standard (e.g., grading and/or fines content for all-in aggregates). 4.2 Aggregates sizes All aggregates shall be described in terms of aggregate sizes using the designations d/D and shall comply with the grading requirements specified in 4.3. Aggregate sizes shall be specified using the nominal sizes given in the Table 1 comprising the basic set or the basic set plus set 1 or the basic set plus set 2. A combination of sieve sizes from set 1 and set 2 is not allowed.
EN 13242:2002+A1:2007 (E) 7 Aggregate sizes shall be separated by a ratio between their upper sieve size D and the lower sieve size d of not less than 1,4. Table 1 — Sieve sizes for specifying aggregate sizes ! Basic set mm Basic set plus set 1 mm Basic set plus set 2 mm 0 0 0 1 1 1 2 2 2 4 4 4 - 5,6 (5) - - - 6,3 (6) 8 8 8 - - 10 - 11,2 (11) - - - 12,5 (12) - - 14 16 16 16 - - 20 - 22,4 (22) - 31,5 (32) 31,5 (32) 31,5 (32) - - 40 - 45 - - 56 - 63 63 63 - - 80 - 90 - NOTE 1 Greater than 90 mm sieve sizes can be used for particular applications. NOTE 2 Rounded sizes shown in parentheses can be used as simplified descriptions of aggregate sizes. "
4.3 Grading 4.3.1 General The grading of aggregate sizes when determined in accordance with EN 933-1 shall comply with the requirements of 4.3.2 and 4.3.3 as appropriate to its aggregate size d/D. Combinations of two or more than two adjacent aggregate sizes or all-in aggregates are permitted. NOTE Aggregate supplied as a mixture of different sizes or types should be uniformly blended. When aggregates of significantly different density are blended caution is necessary to avoid segregation. When assessing production within a system of factory production control at least 90 % of gradings, taken on different batches within a maximum period of 6 months, shall fall within the limits specified in 4.3.2 and 4.3.3 for tolerances on manufacturers' declared typical gradings.
EN 13242:2002+A1:2007 (E) 8
Table 2 — General grading requirements Percentage passing by mass Aggregate Size mm 2 D a 1,4 D b c D d d c e d/2 b c Category G Coarse
d ≥ 1 100 98 to 100 85 to 99 0 to 15 0 to 5 GC 85-15
and D > 2 100 98 to 100 80 to 99 0 to 20 0 to 5 GC 80-20 Fine
d = 0 100 98 to 100 85 to 99 – – GF 85
and D ≤ 6,3 100 98 to 100 80 to 99 – – GF 80
d = 0 - 100 85 to 99 – – GA 85 All-in
100 98 to 100 80 to 99 – – GA 80
and D > 6,3 100 – 75 to 99 – – GA 75 a
For aggregate sizes where D is greater than 63 mm (e.g. 80 mm and 90 mm) only the oversize
requirements related to the 1,4 D sieve apply since there is no ISO 565/R20 series sieve above 125 mm.
b
Where the sieves calculated as 1,4 D and d/2 are not exact sieve sizes in the ISO 565/R20 series then
the next higher or lower sieve size respectively shall be adopted.
c
For special uses additional requirements may be specified.
d
The percentage passing D may be greater than 99 % but in such cases the manufacturer shall document and
declare the typical grading including the sieves D, d, d/2 and sieves in the basic set plus set 1 or basic
set plus set 2 intermediate between d and D. Sieves with a ratio less than 1,4 times the next lower sieve
may be excluded.
e
Limits for the percentage passing d can be modified to 1 to 15 for GC 85-15 and 1 to 20 for GC 80-20
where necessary to ensure a well graded aggregate.
4.3.2 Coarse aggregate All coarse aggregates shall comply with the general grading requirements specified in Table 2 appropriate to their size d/D. When required, for graded coarse aggregate where D/d ≥ 2, the following additional requirements shall apply for the percentage passing the mid-size sieve:
all gradings shall comply with the overall limits given in Table 3;
the manufacturer shall document and, on request, declare the typical grading passing the mid-size sieve.
The
limit deviations shall comply with the requirements of the categories selected in Table 3 according to the particular
application or end use. For single coarse aggregate where D/d <2, there shall be no requirement additional to those specified in Table 2.
EN 13242:2002+A1:2007 (E) 9 Table 3 — Categories of overall limits and tolerances for coarse aggregate at mid-size sieves Overall limits and tolerances at mid-size sieves (Percentage passing by mass) where D/d
≥ 2 D/d Mid-size sieve
mm Overall limits Limit deviations on manufacturer's declared typical grading Category
GT <4 D/1,4 25 to
80 ± 15 GTC25/15
20 to 70 ± 15 GTC20/15 ≥4 D/2 20 to 70 ± 17,5 GTC20/17,5
No requirement GTNR When the mid-size sieves calculated in the above is not an exact sieve size in the ISO 565/R20 series then the nearest sieve in the series shall be used.
4.3.3 Fine aggregate and all-in aggregate Fine aggregates and all-in aggregates shall comply with the general grading requirements specified in Table 2. When required, the manufacturer shall document, and on request declare, the typical grading for each fine aggregate and all-in aggregate size produced.
The limit deviations shall comply with the requirements of the categories selected in Table 4 according to the particular application or end use. Table 4 — Categories of tolerances on manufacturer’s declared typical grading of fine aggregate and all-in aggregate Limit deviations
Percentage passing by mass Category
D sieve D/2 sieve
0,063 mm sieve
Fine aggregate GTF All-in aggregate GTA ± 5 ± 5 ± 7,5 ± 10 ± 20 ± 25 ± 3 a ± 4 b ± 5 c GTF10 GTF20 GTF25 GTA10 GTA20 GTA25 No requirement GTFNR GTANR When the mid-size sieve calculated as above is not an exact sieve size in the ISO 565/R20 series, then the nearest sieve in the series shall be used.
NOTE
Limit deviations of D sieves are further limited by the requirements of Table 2.
a
Except for category f 3
(see Table 8).
b
Except for categories f 3 and f 7 for fine aggregates and f 3 , f 5 and f 7 for all-in aggregates (see Table 8).
c
Except for categories f 3 and f 7 for fine aggregates and f 3 , f 5 , f 7 and f 9 for all-in aggregates (see Table 8).
EN 13242:2002+A1:2007 (E) 10 4.4 Shape of coarse aggregate When required, the shape of coarse aggregates shall be determined in terms of the flakiness index, as specified in EN 933-3.
The flakiness index shall be the reference test for the determination of the shape of coarse aggregates.
The flakiness index shall be declared in accordance with the relevant category specified in Table 5 according to the particular application or end use. Table 5 — Categories for maximum values of flakiness index Flakiness index Category FI ≤ 20 ≤ 35 ≤ 50 > 50 FI20 FI35 FI50
FIDeclared No requirement FINR
Where required, the shape index, determined in accordance with EN 933-4, shall be declared in accordance with the relevant category specified in Table 6 according to the particular application or end use. Table 6 — Categories for maximum values of shape index
Shape index Category SI ≤ 20 ≤ 40 ≤ 55 > 55 SI20 SI40 SI55
SIDeclared No requirement SINR
4.5 Percentage of crushed or broken particles and of totally rounded particles in coarse aggregates When required, the percentage of crushed or broken and of totally rounded particles in coarse aggregates, determined in accordance with EN 933-5, shall be declared in accordance with the relevant category specified in Table 7. Aggregates obtained from crushing rock shall be assumed to be category C90/3 and do not require further testing.
EN 13242:2002+A1:2007 (E) 11 Table 7 — Categories for percentage of crushed or broken particles and totally rounded particles in coarse aggregates Mass fraction of crushed or broken particles
% Mass fraction of totally rounded particles
% Category C 90 to 100 0 to 3
C90/3 50 to 100 0 to 10
C50/10 50 to 100 0 to 30
C50/30 - 0 to 50
CNR/50 - 0 to 70
CNR/70 Declared value Declared value
CDeclared No requirement No requirement CNR
4.6 Fines content When required, the fines content for coarse aggregate, fine aggregate and all-in aggregate, shall be declared in accordance with the relevant category specified in Table 8. Table 8 — Categories for maximum values of fines content Aggregate Mass fraction of passing 0,063 mm sieve,
% Category f ≤ 2 f 2 ≤ 4 f 4 > 4
f Declared
Coarse No requirement f NR ≤ 3 f 3 ≤ 7 f 7 ≤ 10 f 10 ≤ 16 f 16 ≤ 22 f 22 > 22
f Declared
Fine No requirement f NR ≤ 3 f 3 ≤ 5 f 5 ≤ 7 f 7 ≤ 9 f 9 ≤ 12 f 12 ≤ 15 f 15 > 15
f Declared
All-in No requirement f NR
EN 13242:2002+A1:2007 (E) 12
4.7 Fines quality When the fines content in the fine aggregate exceeds a mass fraction of 3 % and there is documented evidence of satisfactory use, further testing may not be necessary.
When required, aggregates shall be assessed for harmful fines in accordance with annex A. 5 Physical requirements 5.1 General The necessity for testing and declaring all properties in this clause shall be limited according to the particular application or end use or origin of the aggregate.
When required, the tests specified in clause 5 shall be carried out to determine appropriate physical properties. NOTE 1 When the value of a property is required but not defined by specified limits the value should be declared by the manufacturer as an XXDeclared category, e.g., in Table 9 a Los Angeles coefficient of say 65 corresponds to LA65 (Declared value).
NOTE 2 When a property is not required, a “No requirement” category can be used. NOTE 3 Guidance on selection of appropriate categories for specific applications can be found in national provisions in the place of use of the aggregate. 5.2 Resistance to fragmentation of coarse aggregate When required, the resistance to fragmentation shall be determined in terms of the Los Angeles coefficient, as specified in EN 1097-2:1998, clause 5.
The Los Angeles test method shall be the reference test for the determination of resistance of fragmentation.
The Los Angeles coefficient shall be declared in accordance with the relevant category specified in Table 9 according to the particular application or end use. Table 9 — Categories for maximum values of Los Angeles coefficients Los Angeles coefficient Category LA ≤ 20 LA20 ≤ 25 LA25 ≤ 30 LA30 ≤ 35 LA35 ≤ 40 LA40 !≤ 45 LA45" ≤ 50 LA50 ≤ 60 LA60 > 60
LADeclared No requirement LANR
Where required, the impact value, determined in accordance with EN 1097-2:1998, clause 6 shall be declared in accordance with the relevant category specified in Table 10 according to the particular application or end use.
EN 13242:2002+A1:2007 (E) 13 Table 10 — Categories for maximum values of resistance to impact Impact test value % Category SZ ≤ 18 SZ18 ≤ 22 SZ22 ≤ 26 SZ26 ≤ 32 SZ32 ≤ 35 SZ35 ≤ 38 SZ38 > 38
SZDeclared No requirement SZNR 5.3 Resistance to wear of coarse aggregate When required, the resistance to wear of coarse aggregate (micro-Deval coefficient, MDE) determined in accordance with EN 1097-1, shall be declared in accordance with the relevant category specified in Table 11 according to the particular application or end use. Table 11 — Categories for maximum values of resistance to wear ! micro-Deval coefficient Category MDE ≤ 15 ≤ 20 ≤ 25 ≤ 30 ≤ 35 ≤ 40 ≤ 45 ≤ 50 > 50 MDE15 MDE20 MDE
...
SLOVENSKI SIST EN 13242:2003+A1
STANDARD april 2008
Agregati za nevezane in hidravlično vezane materiale za uporabo v
inženirskih objektih in za gradnjo cest
Aggregates for unbound and hydraulically bound materials for use in civil
engineering work and road construction
Granulats pour matériaux traités aux liants hydrauliques et matériaux non traités
utilisés pour les travaux de génie civil et pour la construction des chaussés
Gesteinskörnungen für ungebundene und hydraulisch gebundene Gemische für
Ingenieur- und Strassenbau
Referenčna oznaka
ICS 91.100.15 SIST EN 13242:2003+A1:2008 (sl)
Nadaljevanje na straneh II in III ter od 1 do 39
© 2011-09. Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
---------------------- Page: 1 ----------------------
SIST EN 13242:2003+A1 : 2008

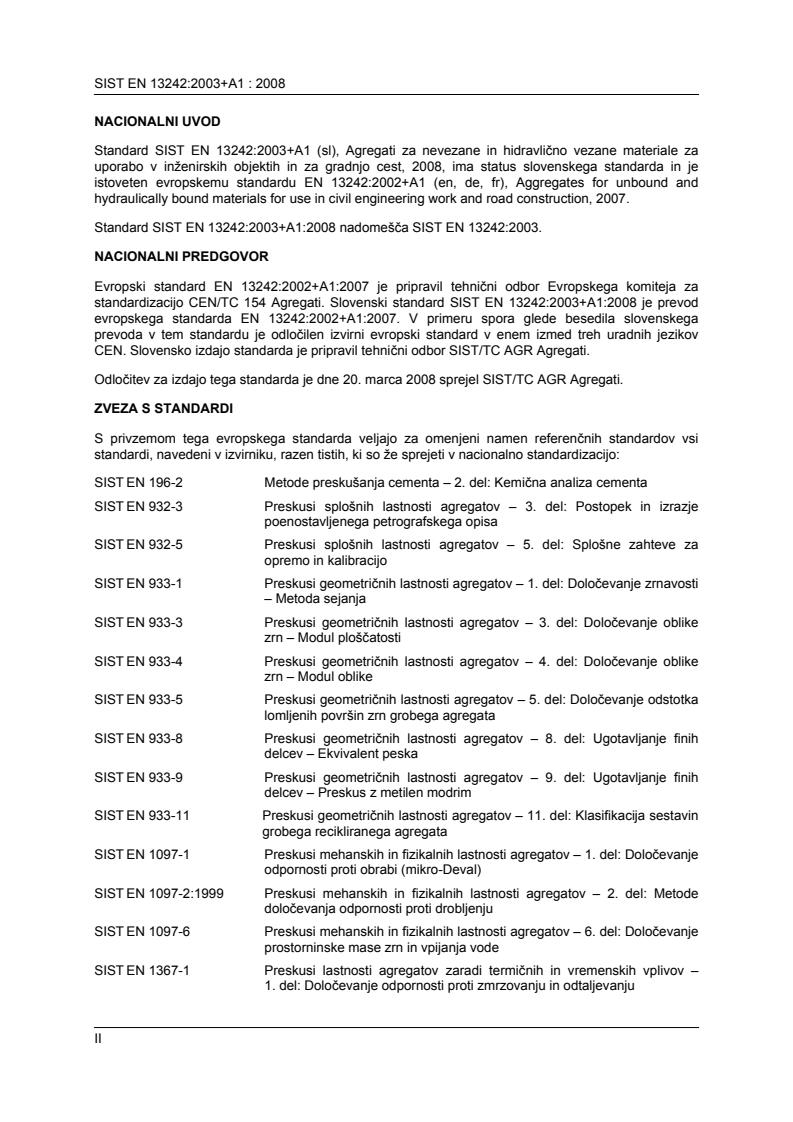

NACIONALNI UVOD
Standard SIST EN 13242:2003+A1 (sl), Agregati za nevezane in hidravlično vezane materiale za
uporabo v inženirskih objektih in za gradnjo cest, 2008, ima status slovenskega standarda in je
istoveten evropskemu standardu EN 13242:2002+A1 (en, de, fr), Aggregates for unbound and
hydraulically bound materials for use in civil engineering work and road construction, 2007.
Standard SIST EN 13242:2003+A1:2008 nadomešča SIST EN 13242:2003.
NACIONALNI PREDGOVOR
Evropski standard EN 13242:2002+A1:2007 je pripravil tehnični odbor Evropskega komiteja za
standardizacijo CEN/TC 154 Agregati. Slovenski standard SIST EN 13242:2003+A1:2008 je prevod
evropskega standarda EN 13242:2002+A1:2007. V primeru spora glede besedila slovenskega
prevoda v tem standardu je odločilen izvirni evropski standard v enem izmed treh uradnih jezikov
CEN. Slovensko izdajo standarda je pripravil tehnični odbor SIST/TC AGR Agregati.
Odločitev za izdajo tega standarda je dne 20. marca 2008 sprejel SIST/TC AGR Agregati.
ZVEZA S STANDARDI
S privzemom tega evropskega standarda veljajo za omenjeni namen referenčnih standardov vsi
standardi, navedeni v izvirniku, razen tistih, ki so že sprejeti v nacionalno standardizacijo:
SIST EN 196-2 Metode preskušanja cementa – 2. del: Kemična analiza cementa
SISTEN 932-3 Preskusi splošnih lastnosti agregatov – 3. del: Postopek in izrazje
poenostavljenega petrografskega opisa
SISTEN 932-5 Preskusi splošnih lastnosti agregatov – 5. del: Splošne zahteve za
opremo in kalibracijo
SIST EN 933-1 Preskusi geometričnih lastnosti agregatov – 1. del: Določevanje zrnavosti
– Metoda sejanja
SIST EN 933-3 Preskusi geometričnih lastnosti agregatov – 3. del: Določevanje oblike
zrn – Modul ploščatosti
SIST EN 933-4 Preskusi geometričnih lastnosti agregatov – 4. del: Določevanje oblike
zrn – Modul oblike
SIST EN 933-5 Preskusi geometričnih lastnosti agregatov – 5. del: Določevanje odstotka
lomljenih površin zrn grobega agregata
SIST EN 933-8 Preskusi geometričnih lastnosti agregatov – 8. del: Ugotavljanje finih
delcev – Ekvivalent peska
SIST EN 933-9 Preskusi geometričnih lastnosti agregatov – 9. del: Ugotavljanje finih
delcev – Preskus z metilen modrim
SIST EN 933-11 Preskusi geometričnih lastnosti agregatov – 11. del: Klasifikacija sestavin
grobega recikliranega agregata
SIST EN 1097-1 Preskusi mehanskih in fizikalnih lastnosti agregatov – 1. del: Določevanje
odpornosti proti obrabi (mikro-Deval)
SISTEN 1097-2:1999 Preskusi mehanskih in fizikalnih lastnosti agregatov – 2. del: Metode
določevanja odpornosti proti drobljenju
SIST EN 1097-6 Preskusi mehanskih in fizikalnih lastnosti agregatov – 6. del: Določevanje
prostorninske mase zrn in vpijanja vode
SISTEN 1367-1 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
1. del: Določevanje odpornosti proti zmrzovanju in odtaljevanju
II
---------------------- Page: 2 ----------------------
SIST EN 13242:2003+A1 : 2008
SISTEN 1367-2 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
2. del: Preskus z magnezijevim sulfatom
SISTEN 1367-3 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
3. del: Preskus s kuhanjem zaradi vpliva sonca na bazald, metoda
"Sonnenbrand bazalt"
SIST EN 1744-1 Preskusi kemičnih lastnosti agregatov – 1. del: Kemijska analiza
SIST EN 1744-3 Preskusi kemičnih lastnosti agregatov – 3. del: Priprava izlužkov
agregatov
SIST ISO 565 Preskusna sita – Kovinsko pletivo, kovinske perforirane plošče in
električno oblikovane folije - Imenske mere odprtin
OSNOVA ZA IZDAJO STANDARDA
– privzem standarda EN 13242:2002+A1:2007
PREDHODNA IZDAJA
– SIST EN 13242:2003, Agregati za nevezane in hidravlično vezane materiale za uporabo v
inženirskih objektih in za gradnjo cest
OPOMBE
– Povsod, kjer se v besedilu standarda uporablja izraz “evropski standard”, v SIST EN
13242:2003+A1:2008 to pomeni “slovenski standard”.
– Uvod in nacionalni predgovor nista sestavni del standarda.
– Ta nacionalni dokument je istoveten EN 13242:2002+A1:2007 in je objavljen z dovoljenjem
CEN
Management Centre
Avenue Marnix 17
B-1000 Bruselj
– This national document is identical with EN 13242:2002+A1:2007 and is published with the
permission of
CEN
Management Centre
Avenue Marnix 17
B-1000 Bruselj
III
---------------------- Page: 3 ----------------------
EVROPSKI STANDARD EN 13242:2002+A1
EUROPEAN STANDARD
EUROPÄISCHE NORM
NORME EUROPÉENNE december 2007
ICS: 91.100.15 Nadomešča EN 13242:2002
Slovenska izdaja
Agregati za nevezane in hidravlično vezane materiale za uporabo v
inženirskih objektih in za gradnjo cest
Aggregates for unbound and Granulats pour matériaux traités aux Gesteinskörnungen für
hydraulically bound materials liants hydrauliques et matériaux non ungebundene und hydraulisch
for use in civil engineering traités utilisés pour les travaux de gebundene Gemische für
work and road construction génie civil et pour la construction Ingenieur- und Strassenbau
des chaussés
Ta evropski standard je CEN sprejel 23. septembra 2002 in vključuje popravek 1, ki ga je CEN izdal
26. maja 2004, in dopolnilo 1, ki ga je CEN sprejel 3. novembra 2007.
Člani CEN morajo izpolnjevati notranje predpise CEN/CENELEC, ki določajo pogoje, pod katerimi
dobi ta standard status nacionalnega standarda brez kakršnih koli sprememb. Seznami najnovejših
izdaj teh nacionalnih standardov in njihovi bibliografski podatki so na voljo pri Upravnem centru ali
članih CEN.
Ta evropski standard obstaja v treh uradnih izdajah (angleški, francoski in nemški). Izdaje v drugih
jezikih, ki jih člani CEN na lastno odgovornost prevedejo in izdajo ter prijavijo pri Centralnem
sekretariatu CEN, veljajo kot uradne izdaje.
Člani CEN so nacionalni organi za standarde Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nizozemske, Nemčije, Norveške, Poljske, Portugalske, Romunije, Slovaške,
Slovenije, Španije, Švedske, Švice in Združenega kraljestva.
CEN
Evropski komite za standardizacijo
European Committee for Standardization
Comité Européen de Normalisation
Europäisches Komitee für Normung
Upravni center CEN: Rue de Stassart 36, B-1050 Bruselj
© 2007 CEN Imetniki avtorskih pravic so nacionalni člani CEN Referenčna oznaka EN 13242:2002+A1:2007
---------------------- Page: 4 ----------------------
SIST EN 13242:2003+A1 : 2008
Vsebina Stran
Predgovor .4
1 Področje uporabe .5
2 Zveze s standardi .5
3 Izrazi in definicije .6
4 Geometrične zahteve .7
4.1 Splošno.7
4.2 Velikosti agregata.7
4.3 Zrnavost.8
4.4 Oblika grobega agregata.10
4.5 Delež drobljenih ali lomljenih in popolnoma zaobljenih zrn v grobih agregatih .10
4.6 Vsebnost finih delcev .11
4.7 Kakovost finih delcev.12
5 Fizikalne zahteve.12
5.1 Splošno.12
5.2 Odpornost grobega agregata proti drobljenju .12
5.3 Odpornost grobega agregata proti obrabi.13
5.4 Prostorninska masa zrn.14
5.5 Vpijanje vode.14
1
5.6 1 Klasifikacija sestavin grobih recikliranih agregatov .14
6 Kemijske zahteve .15
6.1 Splošno.15
6.2 1 Sulfat 1 , topen v kislini .15
6.3 Celotno žveplo.16
6.4 V vodi topni sulfat .16
6.5 Druge sestavine.16
7 Zahteve glede obstojnosti .18
7.1 Splošno.18
7.2 Sončna pegavost ("Sonnenbrand") bazalta .18
7.3 Odpornost proti zmrzovanju in tajanju.18
8 Vrednotenje skladnosti .20
8.1 Splošno.20
8.2 Začetni tipski preskusi.20
8.3 Kontrola proizvodnje v obratu.20
9 Opredelitev in opis.20
9.1 Opredelitev .20
9.2 Dodatne informacije za opis agregata.21
10 Označevanje.21
Dodatek A (normativni): Ocenjevanje finih delcev .22
Dodatek B (informativni): Opombe glede odpornosti agregata proti zmrzovanju in tajanju.23
2
---------------------- Page: 5 ----------------------
SIST EN 13242:2003+A1 : 2008
B.1 Splošno .23
B.2 Preskušanje .23
B.3 Izbira kategorije.24
Dodatek C (normativni): Kontrola proizvodnje v obratu .25
C.1 Uvod.25
C.2 Organizacija.25
C.3 Kontrolni postopki .25
C.4 Vodenje proizvodnje .26
C.5 Pregledi in preskusi .26
C.6 Zapisi .27
C.7 Obvladovanje neskladnih proizvodov.27
C.8 Ravnanje, skladiščenje in ukrepanje na območjih proizvodnje .28
C.9 Transport in pakiranje .28
C.10 Usposabljanje osebja.28
Dodatek ZA (informativni).31
3
---------------------- Page: 6 ----------------------
SIST EN 13242:2003+A1 : 2008
Predgovor
Ta dokument (EN 13242:2002+A1:2007) je pripravil tehnični odbor CEN/TC 154 Agregati, katerega
sekretariat vodi BSI.
Ta evropski standard mora dobiti status nacionalnega standarda z objavo istovetnega besedila ali z
razglasitvijo najpozneje do junija 2008, nasprotujoče nacionalne standarde pa je treba razveljaviti
najpozneje do septembra 2009.
Ta dokument vključuje dopolnilo 1, ki ga je CEN sprejel 3. novembra 2007, in popravek, izdan leta
2004.
Ta dokument nadomešča EN 13242:2002.
Začetek in konec besedila, ki je dodano z dopolnilom ali je z njim spremenjeno, je označeno z 1 1 .
Spremembe iz popravka CEN so vključene na ustreznih mestih v besedilu in označene z
Ta dokument je bil pripravljen na podlagi mandata, ki sta ga Evropska komisija in EFTA (Evropsko
združenje za prosto trgovino) podelili CEN, in podpira bistvene zahteve direktive EU 89/106/EGS.
Zveza z direktivo(-ami) EU je razvidna iz informativnega dodatka ZA, ki je sestavni del tega
dokumenta.
V tem evropskem standardu sta dodatka A in C normativna, dodatek B pa je informativen.
Zahteve za druge končne uporabe agregatov bodo predpisane v naslednjih evropskih standardih:
EN 12620 Agregati za beton
EN 13043 Agregat za bitumenske zmesi in površinske prevleke za ceste, letališča in
druge prometne površine
EN 13055-1 Lahki agregati – 1. del: Lahki agregati za beton, malto in injekcijsko malto
1 EN 13055-2 Lahki agregati – 2. del: Lahki agregati za bitumenske zmesi in površinske
1
prevleke ter za uporabo v nevezanih in vezanih mešanicah
EN 13139 Agregati za malto
EN 13383-1 Kamen za obloge pri vodnih zgradbah in drugih gradbenih delih, – 1. del:
Specifikacija
1
1 EN 13450 Agregati za grede železniških prog
Skladno z notranjimi predpisi CEN/CENELEC morajo ta evropski standard obvezno uvesti nacionalne
organizacije za standarde naslednjih držav: Avstrije, Belgije, Bolgarije, Cipra, Češke republike,
Danske, Estonije, Finske, Francije, Grčije, Irske, Islandije, Italije, Latvije, Litve, Luksemburga,
Madžarske, Malte, Nemčije, Nizozemske, Norveške, Poljske, Portugalske, Romunije, Slovaške,
Slovenije, Španije, Švedske, Švice in Združenega kraljestva.
4
---------------------- Page: 7 ----------------------
SIST EN 13242:2003+A1 : 2008
1 Področje uporabe
Ta evropski standard določa lastnosti agregatov, pridobljenih s predelavo naravnih ali umetnih ali
recikliranih materialov, za hidravlično vezane ali nevezane materiale, namenjene za inženirske
objekte in gradnjo cest.
Standard vsebuje določila za vrednotenje skladnosti proizvodov s tem evropskim standardom.
OPOMBA 1: Agregati, ki se uporabljajo pri gradnji, naj ustrezajo vsem zahtevam tega evropskega standarda. Mandat
M/125 "Agregati" je poleg znanih in tradicionalnih naravnih in umetnih agregatov vključil tudi reciklirane
agregate ter nekatere materiale iz novih in neobičajnih virov. Reciklirani agregati so vključeni v standarde in
priprava novih metod preskušanja zanje je v zaključni fazi. Za neobičajne materiale iz sekundarnih virov pa
se je delo pri standardiziranju začelo šele pred kratkim in bo potrebnega več časa, da se jasno opredelijo
viri in lastnosti teh materialov. V tem času morajo takšni neobičajni materiali pri dajanju na trg glede na
njihovo predvideno uporabo v celoti ustrezati temu standardu in nacionalnim predpisom za nevarne snovi
(glej dodatek ZA standarda). Od primera do primera in odvisno od izkušenj pri uporabi proizvoda se lahko
predpišejo dodatne lastnosti in zahteve ter se opredelijo v posebnih pogodbenih dokumentih.
OPOMBA 2: Lastnosti lahkih agregatov so predpisane v EN 13055-2.
2 Zveze s standardi
Ta standard vključuje z datiranim ali nedatiranim sklicevanjem določila iz drugih publikacij. Sklicevanja
na standarde so navedena na ustreznih mestih v besedilu, publikacije pa so naštete spodaj. Pri
datiranih sklicevanjih se pri uporabi tega standarda upoštevajo poznejša dopolnila ali spremembe
katerekoli od navedenih publikacij le, če so z dopolnilom ali spremembo vključene vanj. Pri
nedatiranih sklicevanjih se uporablja zadnja izdaja publikacije (vključno z dopolnili).
EN 196-2 Metode preskušanja cementa – 2. del: Kemična analiza cementa
EN 932-3 Preskusi splošnih lastnosti agregatov – 3. del: Postopki in izrazje
poenostavljenega petrografskega opisa
EN 932-5 Preskusi splošnih lastnosti agregatov – 5. del: Splošne zahteve za
opremo in kalibracijo
EN 933-1 Preskusi geometričnih lastnosti agregatov – 1.del: Določevanje zrnavosti
– Metoda sejanja
EN 933-3 Preskusi geometričnih lastnosti agregatov – 3. del: Določevanje oblike
zrn – Modul ploščatosti
EN 933-4 Preskusi geometričnih lastnosti agregatov – 4. del: Določevanje oblike
zrn − Modul oblike
EN 933-5 Preskusi geometričnih lastnosti agregatov – 5. del: Določevanje odstotka
lomljenih površin zrn grobega agregata
EN 933-8 Preskusi geometričnih lastnosti agregatov – 8. del: Ugotavljanje finih
delcev – Ekvivalent peska
EN 933-9 Preskusi geometričnih lastnosti agregatov – 9. del: Ugotavljanje finih
delcev – Preskus z metilen modrim
1 prEN 933-11 Preskusi geometričnih lastnosti agregatov – 11. del: Klasifikacija sestavin
grobega recikliranega agregata 1
EN 1097-1 Preskusi mehanskih in fizikalnih lastnosti agregatov – 1. del: Določevanje
odpornosti proti obrabi (mikro-Deval)
EN 1097-2:1998 Preskusi mehanskih in fizikalnih lastnosti agregatov – 2. del: Metode
določevanja odpornosti proti drobljenju
EN 1097-6:2000 Preskusi mehanskih in fizikalnih lastnosti agregatov – 6. del: Določevanje
prostorninske mase zrn in vpijanja vode
5
---------------------- Page: 8 ----------------------
SIST EN 13242:2003+A1 : 2008
EN 1367-1:1997 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
1. del: Določevanje odpornosti proti zmrzovanju in tajanju
EN 1367-2 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
2. del: Preskus z magnezijevim sulfatom
EN 1367-3 Preskusi lastnosti agregatov zaradi termičnih in vremenskih vplivov –
3. del: Preskus s kuhanjem zaradi vpliva sonca na bazalt, metoda
"Sonnenbrand bazalt"
1 1
EN 1744-1 Preskusi kemičnih lastnosti agregatov – 1. del: Kemijska analiza
EN 1744-3 Preskusi kemičnih lastnosti agregatov – 3. del: Priprava izlužkov agregatov
ISO 565 Preskusna sita – Kovinsko pletivo, kovinska perforirana plošča in elektro
pločevina – Nazivne velikosti odprtin
3 Izrazi in definicije
V tem standardu veljajo naslednji izrazi in definicije:
3.1
agregat
zrnat material, ki se uporablja pri gradnji. Agregati so lahko naravni, umetni ali reciklirani
3.2
naravni agregat
agregat mineralnega izvora, ki je bil le mehansko predelan
3.3
umetni agregat
agregat mineralnega izvora, pripravljen v industrijskem procesu pod vplivom toplotnih ali drugačnih
sprememb
3.4
reciklirani agregat
agregat, ki nastane s predelavo neorganskega materiala, ki je bil pred tem že vgrajen
3.5
normalno težek agregat
3 3
agregat mineralnega izvora, katerega prostorninska masa zrn ni manjša od 2,00 Mg/m (2 000 kg/m ),
3 3
vendar je manjša od 3,00 Mg/m (3 000 kg/m )
3.6
velikost agregata
oznaka agregata glede na spodnjo (d) in zgornjo (D) velikost sita, izražena z d/D
OPOMBA: Pri tej oznaki se razume, da nekatera zrna ostanejo na zgornjem situ (nadmerna zrna), nekatera pa gredo skozi
spodnje sito (podmerna zrna). Velikost spodnjega sita (d) je lahko nič.
3.7
drobni agregat
oznaka za velikost agregatov, katerih d je enak 0, D pa je manjši ali enak 6,3 mm (glej preglednico 2)
OPOMBA: Drobni agregat (pesek) lahko nastane pri naravnem razpadanju kamnine (hribine) ali proda in/ali z drobljenjem
kamnine (hribine) ali proda ali z industrijsko predelavo umetnega agregata 1 ali s predelavo izdelanih
agregatov 1
.
3.8
grobi agregat
oznaka za velikost agregatov, katerih d je enak ali večji od 1 mm, D pa je večji od 2 mm
6
---------------------- Page: 9 ----------------------
SIST EN 13242:2003+A1 : 2008
3.9
mešani agregat
agregat iz mešanice grobih in drobnih agregatov z D, večjim od 6,3 mm
OPOMBA: Proizvede se lahko brez ločevanja na grobe in fine frakcije ali pa s sestavljanjem grobega in drobnega agregata.
3.10
fini delci
delež zrn v neki velikosti agregata, ki gredo skozi sito 0,063 mm
3.11
kategorija
raven določene lastnosti nekega agregata, izražena z območjem vrednosti ali z mejno vrednostjo
OPOMBA: Med kategorijami različnih lastnosti ni medsebojne povezave.
3.12
zrnavost
porazdelitev velikosti zrn, izražena z masnimi odstotki presevkov skozi predpisani stavek sit
3.13
podmerni agregat
del agregata, ki gre skozi manjše od mejnih sit, s katerimi je opisana velikost agregata
3.14
nadmerni agregat
del agregata, ki ostane na večjem od mejnih sit, s katerimi je opisana velikost agregata
4 Geometrijske zahteve
4.1 Splošno
Katere od lastnosti, navedenih v tej točki, je treba preskusiti in deklarirati, je odvisno od predvidenega
načina končne uporabe ali izvora agregata. Kadar se zahteva, je treba za določitev ustreznih
geometričnih lastnosti izvesti preskuse, predpisane v točki 4.
OPOMBA 1: Kadar je vrednost neke lastnosti zahtevana, ni pa opredeljena s predpisanimi mejnimi vrednostmi, naj
proizvajalec to vrednost deklarira kot kategorijo XX ; npr. modul ploščatosti 60 v preglednici 5 ustreza
deklarirana
Fl (deklarirana vrednost).
60
OPOMBA 2: Kadar lastnost ni zahtevana, se lahko uporabi kategorija “ni zahteve”.
OPOMBA 3: Navodilo za izbiro ustreznih kategorij za določeno uporabo je mogoče najti v nacionalnih predpisih, veljavnih v
kraju uporabe agregata.
OPOMBA 4: Če so zahteve za končno uporabo proizvoda predpisane, naj nadomestijo zahteve tega evropskega standarda
(na primer zrnavost ali vsebnost finih delcev pri mešanem agregatu).
4.2 Velikosti agregata
Vse agregate je treba označiti z velikostjo agregata, za kar se uporablja oznaka d/D. Izpolnjevati
morajo zahteve za zrnavost, predpisane v 4.3.
Velikosti agregata je treba predpisati s pomočjo nazivnih velikosti (sit) iz preglednice 1, kjer je
naveden osnovni stavek ali osnovni in 1. stavek ali osnovni in 2. stavek. Kombinacija velikosti sit iz 1.
in 2. stavka ni dovoljena.
Pri določeni velikosti agregata razmerje med zgornjo velikostjo sita D in spodnjo velikostjo sita d ne
sme biti manjše od 1,4.
7
---------------------- Page: 10 ----------------------
SIST EN 13242:2003+A1 : 2008
Preglednica 1: Velikosti sit za določanje velikosti agregata
1
Osnovni stavek sit Osnovni in Osnovni in
1. stavek sit 2. stavek sit
mm mm mm
0 0 0
1 1 1
2 2 2
4 4 4
– 5,6 (5) –
– – 6,3 (6)
8 8 8
– – 10
– 11,2 (11) –
– – 12,5 (12)
– – 14
16 16 16
– – 20
– 22,4 (22) –
31.5 (32) 31,5 (32) 31,5 (32)
– – 40
– 45 –
– 56 –
63 63 63
– – 80
– 90 –
OPOMBA 1: Za posebne namene se lahko uporabijo velikosti sit, večje od 90 mm.
OPOMBA 2: Zaokrožene številke v oklepajih se lahko uporabljajo za enostavnejše
označevanje velikosti agregata.
1
4.3 Zrnavost
4.3.1 Splošno
Zrnavost posameznih velikosti agregata, določena po EN 933-1, mora glede na velikost agregata d/D
ustrezati zahtevam iz 4.3.2 in 4.3.3.
Dovoljene so kombinacije dveh ali več kot dveh sosednjih velikosti agregata ali mešani agregati.
OPOMBA: Agregati, ki se dobavljajo kot mešanica različnih velikosti ali vrst, naj bodo enakomerno premešani. Kadar se
mešajo agregati z izrazito različno prostorninsko maso, je treba paziti, da ne pride do segregacije.
Pri ocenjevanju proizvodnje v okviru sistema kontrole proizvodnje v obratu mora biti najmanj 90 %
zrnavosti, ugotovljenih za različne šarže v obdobju največ 6 mesecev, v mejah, predpisanih v 4.3.2 in
4.3.3 za dovoljena odstopanja od proizvajalčevih deklariranih tipičnih zrnavosti.
8
---------------------- Page: 11 ----------------------
SIST EN 13242:2003+A1 : 2008
Preglednica 2: Splošne zahteve za zrnavost
Presevek v masnih odstotkih
Velikost Kategorija
Agregat
a b, c d c, e b, e
mm G
2 D 1,4 D D d d/2
100 98 do 100 85 do 99 0 do 15 0 do 5 G 85–15
d ≥ 1 c
Grobi
in D > 2 100 98 do 100 80 do 99 0 do 20 0 do 5 G 80–20
c
d = 0 100 98 do 100 85 do 99 – – G 85
F
Drobni
in D ≤ 6,3 100 98 do 100 80 do 99 – – G 80
F
D = 0 – 100 85 do 99 – – G 85
A
Mešani 100 98 do 100 80 do 99 – – G 80
A
in D > 6,3
100 – 75 do 99 – – G 75
A
a
Pri velikostih agregata, ki imajo D večji od 63 mm (na primer 80 in 90 mm), veljajo le zahteve za nadmerni del na situ
1,4 D, ker v seriji ISO 565/R 20 ni sita nad 125 mm.
b
Kadar izračunani siti 1,4 D in d/2 nista točno enaki številkam sit iz serije ISO 565/R 20, je treba upoštevati naslednjo
najbližjo velikost sita.
c
Za posebne uporabe so lahko predpisane dodatne zahteve.
d
Presevek na situ D je lahko večji od 99 %, vendar mora proizvajalec v takih primerih za dokumentiranje in deklariranje
tipične zrnavosti vključiti sita D, d, d/2 ter sita iz osnovnega in 1. stavka ali iz osnovnega in 2. stavka, ki se nahajajo med d
in D. Sita, pri katerih znaša razmerje do najbližjega manjšega sita manj kot 1,4, se lahko izključijo.
e
Za zagotovitev dobre zvezne zrnavosti agregata se lahko, če je potrebno, meje presevka na situ d spremenijo, in sicer za
G 85–15 na 1 do 15 in za G 80–20 na 1 do 20.
c c
4.3.2 Grobi agregati
Vsi grobi agregati morajo izpolnjevati splošne zahteve za zrnavost, predpisane v preglednici 2, ki
ustreza njihovi velikosti d/D.
Kadar se zahteva, morata biti za grobi agregat d/D z zvezno zrnavostjo, kjer je d/D ≥ 2, izpolnjeni
naslednji dodatni zahtevi za presevek na sredinskem situ:
– vse zrnavosti morajo ustrezati absolutnim mejnim vrednostim, navedenim v preglednici 3;
– proizvajalec mora dokumentirati in na zahtevo deklarirati tipični presevek na sredinskem situ;
mejna odstopanja morajo ustrezati zahtevam iz preglednice 3 za izbrane kategorije in glede na
način končne uporabe.
Za enozrnati grobi agregat, kjer je d/D < 2, ne smejo biti k zahtevam iz preglednice 2 postavljene
nobene dodatne zahteve.
Preglednica 3: Kategorije mejnih vrednosti in dovoljenih odstopanj za presevek grobega
agregata na sredinskem situ
Absolutne mejne vrednosti in dovoljena odst
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
