SIST ISO 2194:1999
(Main)Industrial screens -- Woven wire cloth, perforated plate and electroformed sheet -- Designation and nominal sizes of openings
Industrial screens -- Woven wire cloth, perforated plate and electroformed sheet -- Designation and nominal sizes of openings
Table 1 (millimetre sizes) gives principal sizes (R 10) from 1 to 125, and supplementary sizes: R 20 and R 40 from 1 to 125. Table 2 (micrometre sizes) gives principal sizes (R 10) from 5 to 800, and supplementary sizes: R 20 from 20 to 900, R 40 from 32 to 950. This second edition cancels and replaces the first edition (1972).
Cribles et tamis industriels -- Tissus métalliques, tôles perforées et feuilles électroformées -- Désignation et dimensions nominales des ouvertures
La présente Norme internationale prescrit la désignation et les dimensions nominales des ouvertures des tissus métalliques, tôles perforées et feuilles électroformées utilisées dans le criblage et tamisage industriels.
Industrijska sita - Žična pletiva, perforirane plošče in električno oblikovane folije - Oznake in imenske mere odprtin
General Information
- Status
- Published
- Publication Date
- 31-May-1999
- Technical Committee
- IRUD - Mining
- Current Stage
- 6060 - National Implementation/Publication (Adopted Project)
- Start Date
- 01-Jun-1999
- Due Date
- 01-Jun-1999
- Completion Date
- 01-Jun-1999
Relations
- Revised
ISO 2194:1972 - Wire screens and plate screens for industrial purposes — Nominal sizes of apertures - Effective Date
- 12-May-2008
Overview
SIST ISO 2194:1999 is an international standard developed by the International Organization for Standardization (ISO) that specifies the designation and nominal sizes of openings for industrial screens. These screens, which include woven wire cloth, perforated plates, and electroformed sheets, are essential components in industrial screening and sieving applications. The standard replaces the first edition from 1972, expanding its scope to cover more types of screening media and a wider range of sizes. SIST ISO 2194:1999 ensures uniformity and clarity in the specification of screen openings, supporting streamlined procurement, manufacturing, and usage across global industries.
Key Topics
- Designation of Screen Openings: SIST ISO 2194:1999 establishes a consistent method for designating the sizes of openings in woven wire cloth, perforated plate, and electroformed sheet. This includes referencing nominal aperture sizes and, where applicable, the type of weave or hole shape.
- Nominal Size Series: The standard adopts principal and supplementary size series:
- Millimetre Sizes (Table 1): Principal sizes (R10 series) range from 1 mm to 125 mm, with supplementary R20 and R40 sizes covering the same range.
- Micrometre Sizes (Table 2): Principal sizes (R10 series) from 5 μm to 800 μm; supplementary R20 from 20 μm to 900 μm, and R40 from 32 μm to 950 μm.
- Preferred Numbers: Aperture sizes are based on the R10, R20, and R40 series of preferred numbers, as specified in ISO 3 and ISO 497, which use geometric progressions for consistent scaling.
- Unit Expression: Openings of 1 mm and above are expressed in millimetres; those below 1 mm, in micrometres.
Applications
SIST ISO 2194:1999 is widely used in industries requiring precise and reliable screening media, such as:
- Mining and Mineral Processing: For classifying bulk materials by size using robust industrial sieves.
- Food and Beverage Production: To ensure product quality through consistent particle sizing.
- Pharmaceutical Manufacturing: For separating and sizing powders and granules.
- Chemical Processing: Where accurate filtration and separation are critical for product purity.
- Environmental Engineering: In water treatment and waste management systems requiring effective screening of particulates.
- Research Laboratories: Supporting uniform test methodologies and repeatable results.
The standard simplifies communication between manufacturers, suppliers, and end users by providing a universal reference for opening sizes and screen designations.
Related Standards
SIST ISO 2194:1999 aligns closely with several other international standards that address terminology, test methods, and preferred numbering:
- ISO 3:1973 - Preferred numbers - Series of preferred numbers (basis for the geometric progression in size series).
- ISO 497:1973 - Guide to the choice of series of preferred numbers and series containing more rounded values.
- ISO 9044:1990 - Technical requirements and testing for industrial woven wire cloth (references tolerances for aperture sizes).
- ISO 7806:1983 - Codification for designating perforations in industrial plate screens.
- ISO 9045:1990 - Vocabulary for industrial screens and screening.
By referencing these standards, SIST ISO 2194:1999 supports a consistent, interoperable framework for the specification and use of industrial screening media worldwide.
Keywords: ISO 2194, industrial screens, woven wire cloth, perforated plate, electroformed sheet, nominal sizes, screen designation, millimetre sizes, micrometre sizes, sieving, screening, standardization.
Buy Documents
ISO 2194:1991 - Industrial screens -- Woven wire cloth, perforated plate and electroformed sheet -- Designation and nominal sizes of openings
ISO 2194:1991 - Industrial screens — Woven wire cloth, perforated plate and electroformed sheet — Designation and nominal sizes of openings/19/1991
ISO 2194:1991 - Cribles et tamis industriels -- Tissus métalliques, tôles perforées et feuilles électroformées -- Désignation et dimensions nominales des ouvertures
ISO 2194:1991 - Cribles et tamis industriels -- Tissus métalliques, tôles perforées et feuilles électroformées -- Désignation et dimensions nominales des ouvertures
ISO 2194:1991 - Cribles et tamis industriels — Tissus métalliques, tôles perforées et feuilles électroformées — Désignation et dimensions nominales des ouvertures/19/1991
ISO 2194:1991 - Cribles et tamis industriels — Tissus métalliques, tôles perforées et feuilles électroformées — Désignation et dimensions nominales des ouvertures/19/1991
Get Certified
Connect with accredited certification bodies for this standard
Bureau Veritas Chile
Bureau Veritas certification services in Chile.
Bureau Veritas Peru
Bureau Veritas certification services in Peru.
BVQI Peru
Bureau Veritas certification in Peru.
Sponsored listings
Frequently Asked Questions
SIST ISO 2194:1999 is a standard published by the Slovenian Institute for Standardization (SIST). Its full title is "Industrial screens -- Woven wire cloth, perforated plate and electroformed sheet -- Designation and nominal sizes of openings". This standard covers: Table 1 (millimetre sizes) gives principal sizes (R 10) from 1 to 125, and supplementary sizes: R 20 and R 40 from 1 to 125. Table 2 (micrometre sizes) gives principal sizes (R 10) from 5 to 800, and supplementary sizes: R 20 from 20 to 900, R 40 from 32 to 950. This second edition cancels and replaces the first edition (1972).
Table 1 (millimetre sizes) gives principal sizes (R 10) from 1 to 125, and supplementary sizes: R 20 and R 40 from 1 to 125. Table 2 (micrometre sizes) gives principal sizes (R 10) from 5 to 800, and supplementary sizes: R 20 from 20 to 900, R 40 from 32 to 950. This second edition cancels and replaces the first edition (1972).
SIST ISO 2194:1999 is classified under the following ICS (International Classification for Standards) categories: 73.120 - Equipment for processing of minerals. The ICS classification helps identify the subject area and facilitates finding related standards.
SIST ISO 2194:1999 has the following relationships with other standards: It is inter standard links to ISO 2194:1972. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
SIST ISO 2194:1999 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
SLOVENSKI STANDARD
01-junij-1999
,QGXVWULMVNDVLWDäLþQDSOHWLYDSHUIRULUDQHSORãþHLQHOHNWULþQRREOLNRYDQHIROLMH
2]QDNHLQLPHQVNHPHUHRGSUWLQ
Industrial screens -- Woven wire cloth, perforated plate and electroformed sheet --
Designation and nominal sizes of openings
Cribles et tamis industriels -- Tissus métalliques, tôles perforées et feuilles
électroformées -- Désignation et dimensions nominales des ouvertures
Ta slovenski standard je istoveten z: ISO 2194:1991
ICS:
73.120 Oprema za predelavo rudnin Equipment for processing of
minerals
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.
ISO
INTERNATIONAL
STANDARD 2194
Second edition
1991-09-15
----w--e _c-I_ ~ ____ -- _.___ P __-- _____ --_-----.-

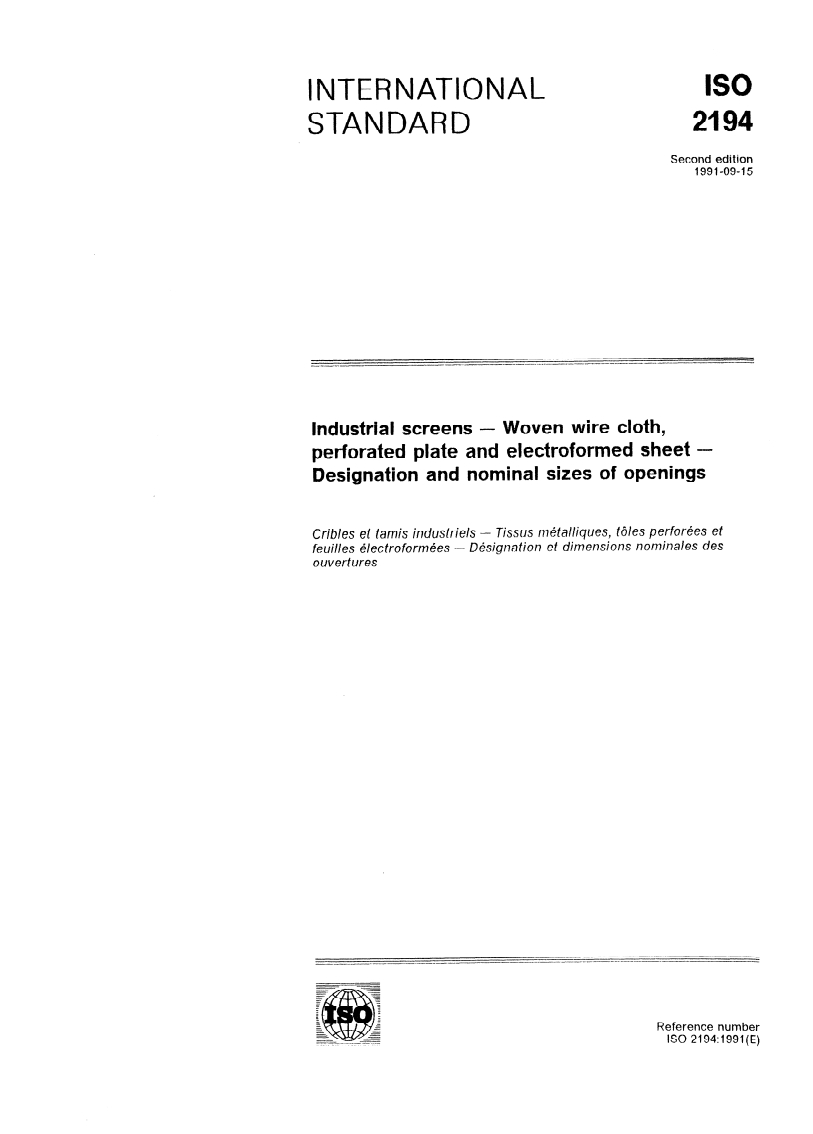

Industrial screens - Woven wire cloth,
perforated plate and electroformed sheet -
Designation and nominal sizes of openings

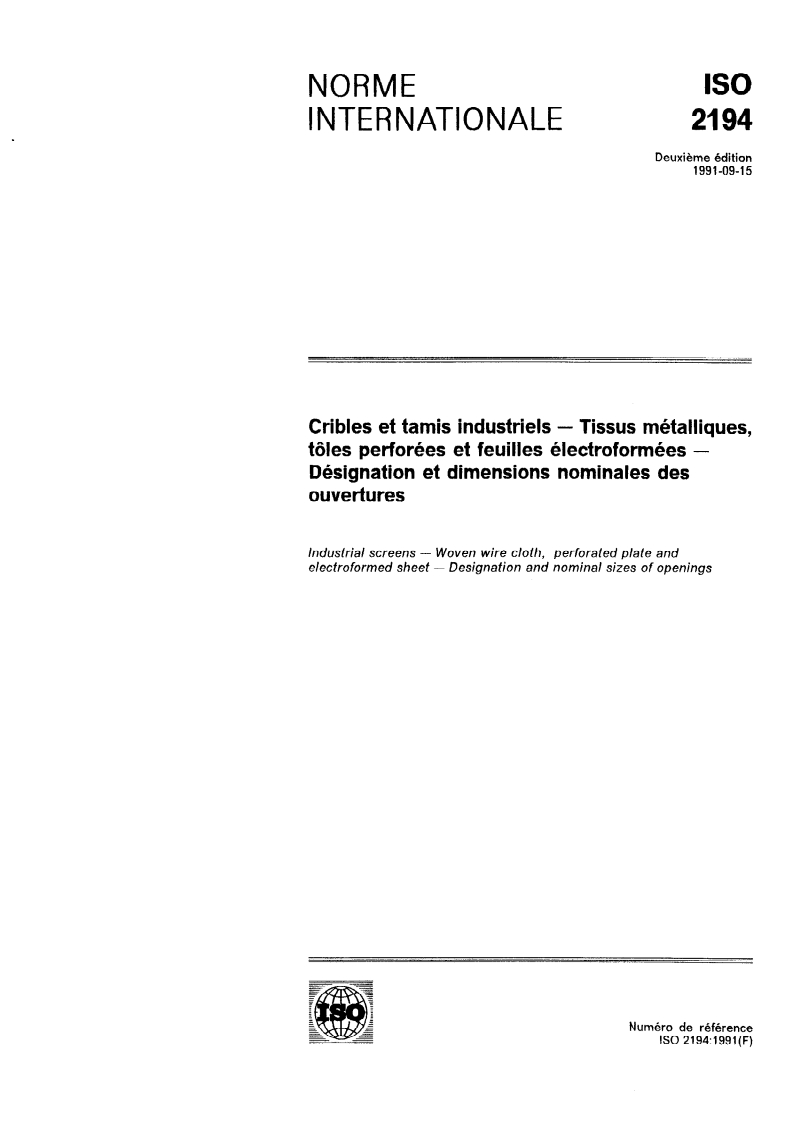

Cribles et tamis industriels -- Tissus m&talliques, t6les perforees et
feuilles &ectroform6es - Dhignation et dimensions nominales des
ouvertures
. ____ ~__-~ _--_____ - _-__-_ --.--~ ,---
-_ --_. ---_.- ---.- -_----p-p
Reference number
Foreword

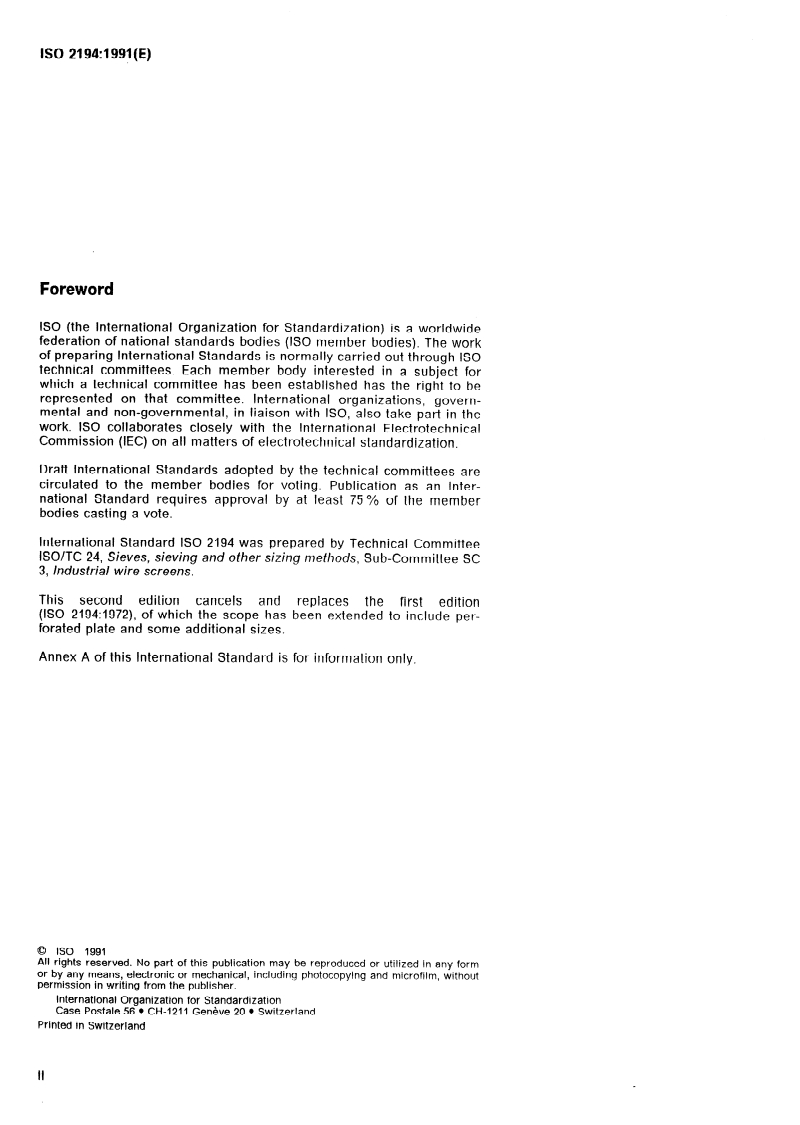

ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Oraft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 2194 was prepared by Technical Committee
ISO/TC 24, Sieves, sieving and ofher sizing methods, Sub-Committee SC
3, Industrial wire screens.
This second edition cancels and replaces the first edition
(ISO 2194:1972), of which the scope has been extended to include per-
forated plate and some additional sizes.
Annex A of this International Standard is for information only.
0 ISO 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writing from the publisher.
International Organkation for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii

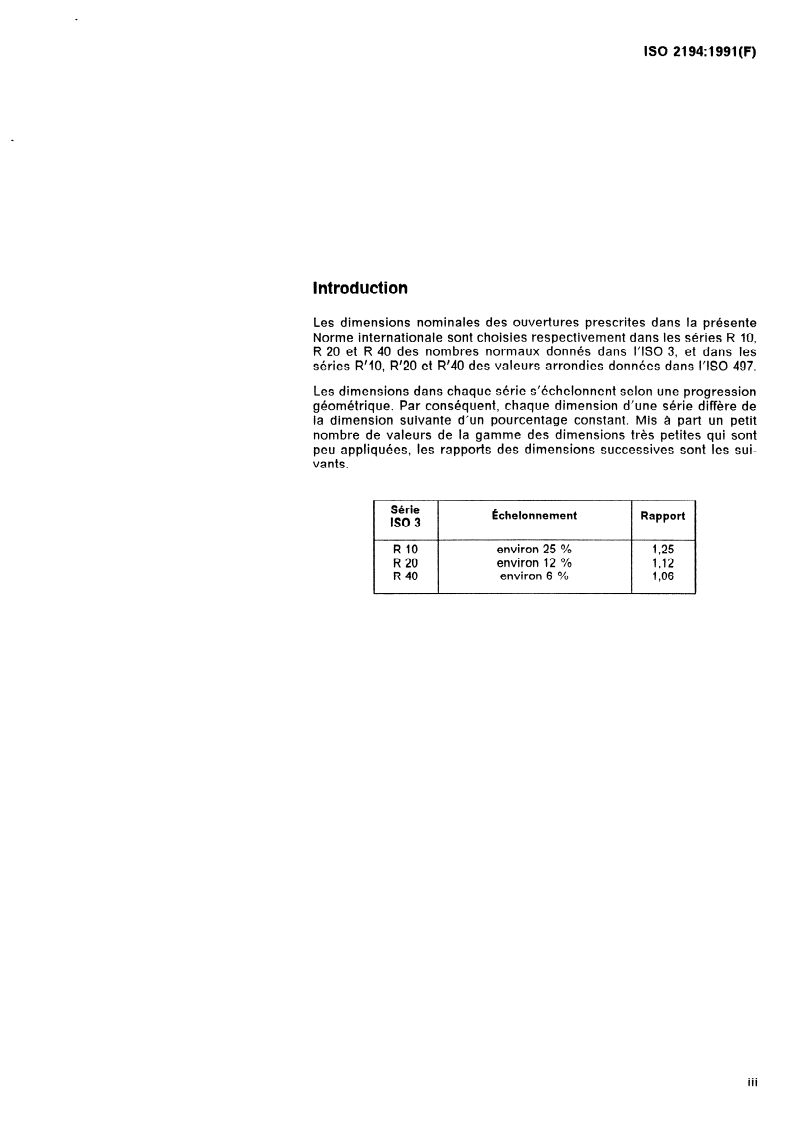

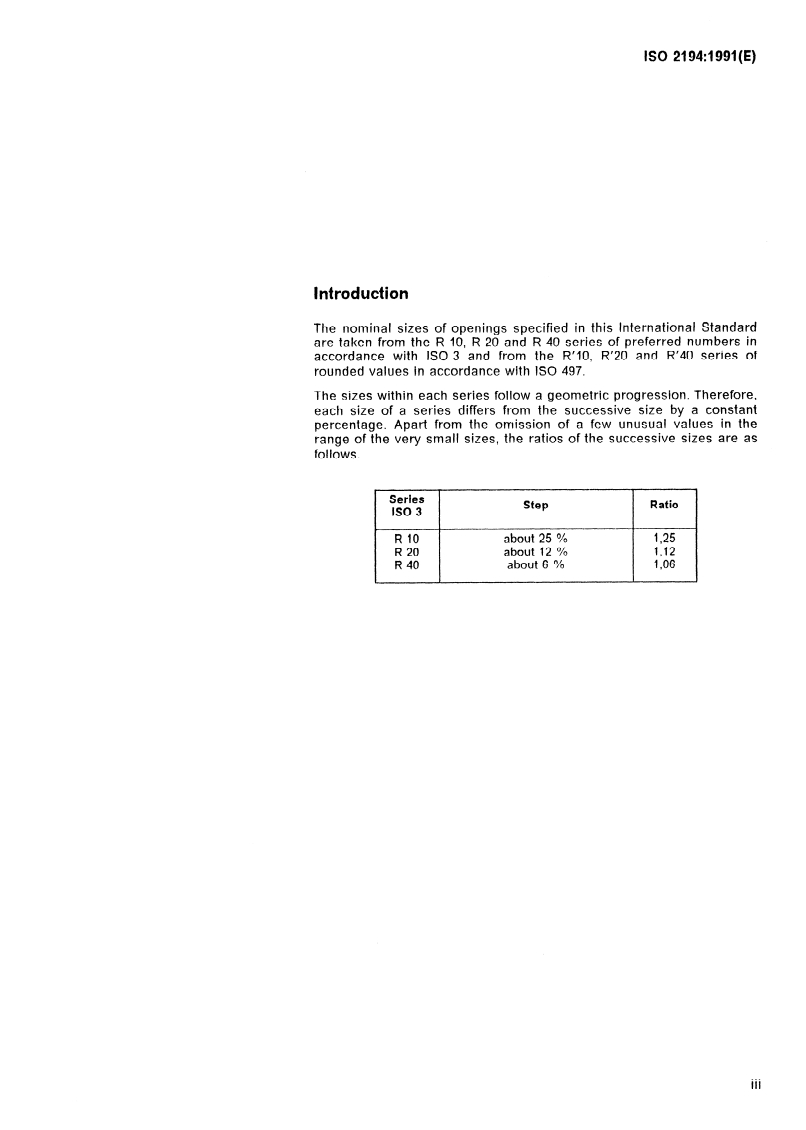

Introduction
The nominal sizes of openings specified in this International Standard
are taken from the R IO, R 20 and R 40 series of preferred numbers in
accordance with ISO 3 and from the RVO, R’20 and R’40 series of
rounded values in accordance with ISO 497.
The sizes within each series follow a geometric Progression. Therefore,
each size of a series differs from the successive size by a constant
percentage. Apart from the omission of a few unusual values in the
range of the very small sizes, the ratios of the successive sizes are as
foIlows.
l
Sedes
Step Ratio
ISO 3
R 10 about 25 Oh 1,25
R 20 about 12 Oh 1,12
R 40 about 6 Oh 1,06
. . .
Ill
This page intentionally left blank
INTERNATIONAL STANDARD
Woven wire cloth, perforated plate and
Industrial screens -
- Designation and nominal sizes of
electroformed sheet
openings
4.2 Woven wire cloth
1 Scope
Woven wire cloth shall be designated by the nominal
This International Standard specifi
...
ISO
INTERNATIONAL
STANDARD 2194
Second edition
1991-09-15
----w--e _c-I_ ~ ____ -- _.___ P __-- _____ --_-----.-
Industrial screens - Woven wire cloth,
perforated plate and electroformed sheet -
Designation and nominal sizes of openings
Cribles et tamis industriels -- Tissus m&talliques, t6les perforees et
feuilles &ectroform6es - Dhignation et dimensions nominales des
ouvertures
. ____ ~__-~ _--_____ - _-__-_ --.--~ ,---
-_ --_. ---_.- ---.- -_----p-p
Reference number
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Oraft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 2194 was prepared by Technical Committee
ISO/TC 24, Sieves, sieving and ofher sizing methods, Sub-Committee SC
3, Industrial wire screens.
This second edition cancels and replaces the first edition
(ISO 2194:1972), of which the scope has been extended to include per-
forated plate and some additional sizes.
Annex A of this International Standard is for information only.
0 ISO 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writing from the publisher.
International Organkation for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
Introduction
The nominal sizes of openings specified in this International Standard
are taken from the R IO, R 20 and R 40 series of preferred numbers in
accordance with ISO 3 and from the RVO, R’20 and R’40 series of
rounded values in accordance with ISO 497.
The sizes within each series follow a geometric Progression. Therefore,
each size of a series differs from the successive size by a constant
percentage. Apart from the omission of a few unusual values in the
range of the very small sizes, the ratios of the successive sizes are as
foIlows.
l
Sedes
Step Ratio
ISO 3
R 10 about 25 Oh 1,25
R 20 about 12 Oh 1,12
R 40 about 6 Oh 1,06
. . .
Ill
This page intentionally left blank
INTERNATIONAL STANDARD
Woven wire cloth, perforated plate and
Industrial screens -
- Designation and nominal sizes of
electroformed sheet
openings
4.2 Woven wire cloth
1 Scope
Woven wire cloth shall be designated by the nominal
This International Standard specifies the designation
size of the apertures w, the type of weave, and the
and nominal sizes of openings for woven wire cloth,
nominal diameter d and the material of the wire.
perforated plate and electroformed sheet used as
screening media for industrial purposes.
4.3 Perforated plate
2 Normative reference
Perforated plate shall be designated by the nominal
size of the holes w (central Separation of opposite
The following Standard contains provisions which,
sides or diameter), the shape of the holes (Square,
through reference in this text, constitute provisions
circular or any other regular geometric shape), and
of this International Standard. At the time of publi-
by the
...
ISO
INTERNATIONAL
STANDARD 2194
Second edition
1991-09-15
----w--e _c-I_ ~ ____ -- _.___ P __-- _____ --_-----.-
Industrial screens - Woven wire cloth,
perforated plate and electroformed sheet -
Designation and nominal sizes of openings
Cribles et tamis industriels -- Tissus m&talliques, t6les perforees et
feuilles &ectroform6es - Dhignation et dimensions nominales des
ouvertures
. ____ ~__-~ _--_____ - _-__-_ --.--~ ,---
-_ --_. ---_.- ---.- -_----p-p
Reference number
Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Oraft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an Inter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard ISO 2194 was prepared by Technical Committee
ISO/TC 24, Sieves, sieving and ofher sizing methods, Sub-Committee SC
3, Industrial wire screens.
This second edition cancels and replaces the first edition
(ISO 2194:1972), of which the scope has been extended to include per-
forated plate and some additional sizes.
Annex A of this International Standard is for information only.
0 ISO 1991
All rights reserved. No part of this publication may be reproduced or utilized in any form
or by any means, electronie or mechanical, including photocopying and microfilm, without
Permission in writing from the publisher.
International Organkation for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
ii
Introduction
The nominal sizes of openings specified in this International Standard
are taken from the R IO, R 20 and R 40 series of preferred numbers in
accordance with ISO 3 and from the RVO, R’20 and R’40 series of
rounded values in accordance with ISO 497.
The sizes within each series follow a geometric Progression. Therefore,
each size of a series differs from the successive size by a constant
percentage. Apart from the omission of a few unusual values in the
range of the very small sizes, the ratios of the successive sizes are as
foIlows.
l
Sedes
Step Ratio
ISO 3
R 10 about 25 Oh 1,25
R 20 about 12 Oh 1,12
R 40 about 6 Oh 1,06
. . .
Ill
This page intentionally left blank
INTERNATIONAL STANDARD
Woven wire cloth, perforated plate and
Industrial screens -
- Designation and nominal sizes of
electroformed sheet
openings
4.2 Woven wire cloth
1 Scope
Woven wire cloth shall be designated by the nominal
This International Standard specifies the designation
size of the apertures w, the type of weave, and the
and nominal sizes of openings for woven wire cloth,
nominal diameter d and the material of the wire.
perforated plate and electroformed sheet used as
screening media for industrial purposes.
4.3 Perforated plate
2 Normative reference
Perforated plate shall be designated by the nominal
size of the holes w (central Separation of opposite
The following Standard contains provisions which,
sides or diameter), the shape of the holes (Square,
through reference in this text, constitute provisions
circular or any other regular geometric shape), and
of this International Standard. At the time of publi-
by the
...
ISO
NORME
INTERNATIONALE 2194
Deuxième édition
199 l-09-1 5
Cribles et tamis industriels - Tissus métalliques,
tôles perforées et feuilles électroformées -
Désignation et dimensions nominales des
ouvertures
- Woven wire clofh, perforated plate and
Industriai screens
- Designation and nominal sizes of openings
elecfroformed sheet
Numéro de référence
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 2194 a été élaborée par le comité techni-
que ISO/TC 24, Tamis, tamisage et autres méthodes de séparation gra-
sous-comité SC 3, Toiles métalliques pour tamisage
nulométrique,
industriel.
Cette deuxième édition annule et remplace la première édition
(ISO 2194:1972), dont le domaine d’application a été élargi pour inclure
les tôles perforées et quelques dimensions supplémentaires.
L’annexe A de la présente Norme internationale est donnée uniquement
à titre d’information.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique OU
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 36 0 CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
Introduction
Les dimensions nominales des ouvertures prescrites dans la présente
Norme internationale sont choisies respectivement dans les séries R 10,
R 20 et R 40 des nombres normaux donnés dans I’ISO 3, et dans les
séries RVO, R’20 et R’40 des valeurs arrondies données dans I’ISO 497.
Les dimensions dans chaque série s’échelonnent selon une progression
géométrique. Par conséquent, chaque dimension d’une série diffère de
la dimension suivante d’un pourcentage constant. Mis à part un petit
nombre de valeurs de la gamme des dimensions très petites qui sont
peu appliquées, les rapports des dimensions successives sont les sui-
vants.
Série
Échelonnement Rapport
ISO 3
I I
R 10 environ 25 Oh 1,25
R 20 environ 12 Oh 1,12
R 40 environ 6 Oh 1,06
. . .
III
Page blanche
-.---
NORME INTERNATIONALE ISO 2194:1991 (F)
- Tissus métalliques, tôles
Cribles et tamis industriels
perforées et feuilles électroformées - Désignation et
dimensions nominales des ouvertures
4.2 Tissus métalliques
1 Domaine d’application
Les tissus métalliques doivent être désignés selon
La présente Norme internationale prescrit la dési-
la dimension nominale des ouvertures IV, le type
gnation et les dimensions nominales des ouvertures
d’armure, et le diamètre nominal d et le matériau
des tissus métalliques, tôles perforées et feuilles
du fil.
électroformées utilisées dans le criblage et tami-
sage industriels.
4.3 Tales perforées
2 Référence normative
Les tôles perforées doivent être désignées selon la
dimension nominale des trous IV (séparation cen-
La norme suivante contient des dispositions qui, par
trale des côtés opposés ou diamètre), la forme des
suite de la référence qui en est faite, constituent des
trous (carrée, ronde ou toute autre forme géométri-
dispositions valables pour la présente Norme inter-
que régulière), et par l’épaisseur nominale et le
nationale. Au moment de la publication, l’édition in-
matériau de la tôle.
diquée
...
ISO
NORME
INTERNATIONALE 2194
Deuxième édition
199 l-09-1 5
Cribles et tamis industriels - Tissus métalliques,
tôles perforées et feuilles électroformées -
Désignation et dimensions nominales des
ouvertures
- Woven wire clofh, perforated plate and
Industriai screens
- Designation and nominal sizes of openings
elecfroformed sheet
Numéro de référence
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 2194 a été élaborée par le comité techni-
que ISO/TC 24, Tamis, tamisage et autres méthodes de séparation gra-
sous-comité SC 3, Toiles métalliques pour tamisage
nulométrique,
industriel.
Cette deuxième édition annule et remplace la première édition
(ISO 2194:1972), dont le domaine d’application a été élargi pour inclure
les tôles perforées et quelques dimensions supplémentaires.
L’annexe A de la présente Norme internationale est donnée uniquement
à titre d’information.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique OU
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 36 0 CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
Introduction
Les dimensions nominales des ouvertures prescrites dans la présente
Norme internationale sont choisies respectivement dans les séries R 10,
R 20 et R 40 des nombres normaux donnés dans I’ISO 3, et dans les
séries RVO, R’20 et R’40 des valeurs arrondies données dans I’ISO 497.
Les dimensions dans chaque série s’échelonnent selon une progression
géométrique. Par conséquent, chaque dimension d’une série diffère de
la dimension suivante d’un pourcentage constant. Mis à part un petit
nombre de valeurs de la gamme des dimensions très petites qui sont
peu appliquées, les rapports des dimensions successives sont les sui-
vants.
Série
Échelonnement Rapport
ISO 3
I I
R 10 environ 25 Oh 1,25
R 20 environ 12 Oh 1,12
R 40 environ 6 Oh 1,06
. . .
III
Page blanche
-.---
NORME INTERNATIONALE ISO 2194:1991 (F)
- Tissus métalliques, tôles
Cribles et tamis industriels
perforées et feuilles électroformées - Désignation et
dimensions nominales des ouvertures
4.2 Tissus métalliques
1 Domaine d’application
Les tissus métalliques doivent être désignés selon
La présente Norme internationale prescrit la dési-
la dimension nominale des ouvertures IV, le type
gnation et les dimensions nominales des ouvertures
d’armure, et le diamètre nominal d et le matériau
des tissus métalliques, tôles perforées et feuilles
du fil.
électroformées utilisées dans le criblage et tami-
sage industriels.
4.3 Tales perforées
2 Référence normative
Les tôles perforées doivent être désignées selon la
dimension nominale des trous IV (séparation cen-
La norme suivante contient des dispositions qui, par
trale des côtés opposés ou diamètre), la forme des
suite de la référence qui en est faite, constituent des
trous (carrée, ronde ou toute autre forme géométri-
dispositions valables pour la présente Norme inter-
que régulière), et par l’épaisseur nominale et le
nationale. Au moment de la publication, l’édition in-
matériau de la tôle.
diquée
...
ISO
NORME
INTERNATIONALE 2194
Deuxième édition
199 l-09-1 5
Cribles et tamis industriels - Tissus métalliques,
tôles perforées et feuilles électroformées -
Désignation et dimensions nominales des
ouvertures
- Woven wire clofh, perforated plate and
Industriai screens
- Designation and nominal sizes of openings
elecfroformed sheet
Numéro de référence
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 2194 a été élaborée par le comité techni-
que ISO/TC 24, Tamis, tamisage et autres méthodes de séparation gra-
sous-comité SC 3, Toiles métalliques pour tamisage
nulométrique,
industriel.
Cette deuxième édition annule et remplace la première édition
(ISO 2194:1972), dont le domaine d’application a été élargi pour inclure
les tôles perforées et quelques dimensions supplémentaires.
L’annexe A de la présente Norme internationale est donnée uniquement
à titre d’information.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique OU
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 36 0 CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
Introduction
Les dimensions nominales des ouvertures prescrites dans la présente
Norme internationale sont choisies respectivement dans les séries R 10,
R 20 et R 40 des nombres normaux donnés dans I’ISO 3, et dans les
séries RVO, R’20 et R’40 des valeurs arrondies données dans I’ISO 497.
Les dimensions dans chaque série s’échelonnent selon une progression
géométrique. Par conséquent, chaque dimension d’une série diffère de
la dimension suivante d’un pourcentage constant. Mis à part un petit
nombre de valeurs de la gamme des dimensions très petites qui sont
peu appliquées, les rapports des dimensions successives sont les sui-
vants.
Série
Échelonnement Rapport
ISO 3
I I
R 10 environ 25 Oh 1,25
R 20 environ 12 Oh 1,12
R 40 environ 6 Oh 1,06
. . .
III
Page blanche
-.---
NORME INTERNATIONALE ISO 2194:1991 (F)
- Tissus métalliques, tôles
Cribles et tamis industriels
perforées et feuilles électroformées - Désignation et
dimensions nominales des ouvertures
4.2 Tissus métalliques
1 Domaine d’application
Les tissus métalliques doivent être désignés selon
La présente Norme internationale prescrit la dési-
la dimension nominale des ouvertures IV, le type
gnation et les dimensions nominales des ouvertures
d’armure, et le diamètre nominal d et le matériau
des tissus métalliques, tôles perforées et feuilles
du fil.
électroformées utilisées dans le criblage et tami-
sage industriels.
4.3 Tales perforées
2 Référence normative
Les tôles perforées doivent être désignées selon la
dimension nominale des trous IV (séparation cen-
La norme suivante contient des dispositions qui, par
trale des côtés opposés ou diamètre), la forme des
suite de la référence qui en est faite, constituent des
trous (carrée, ronde ou toute autre forme géométri-
dispositions valables pour la présente Norme inter-
que régulière), et par l’épaisseur nominale et le
nationale. Au moment de la publication, l’édition in-
matériau de la tôle.
diquée
...
ISO
NORME
INTERNATIONALE 2194
Deuxième édition
199 l-09-1 5
Cribles et tamis industriels - Tissus métalliques,
tôles perforées et feuilles électroformées -
Désignation et dimensions nominales des
ouvertures
- Woven wire clofh, perforated plate and
Industriai screens
- Designation and nominal sizes of openings
elecfroformed sheet
Numéro de référence
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique créé
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 % au moins
des comités membres votants.
La Norme internationale ISO 2194 a été élaborée par le comité techni-
que ISO/TC 24, Tamis, tamisage et autres méthodes de séparation gra-
sous-comité SC 3, Toiles métalliques pour tamisage
nulométrique,
industriel.
Cette deuxième édition annule et remplace la première édition
(ISO 2194:1972), dont le domaine d’application a été élargi pour inclure
les tôles perforées et quelques dimensions supplémentaires.
L’annexe A de la présente Norme internationale est donnée uniquement
à titre d’information.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique OU
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 36 0 CH-1211 Genève 20 l Suisse
Imprimé en Suisse
ii
Introduction
Les dimensions nominales des ouvertures prescrites dans la présente
Norme internationale sont choisies respectivement dans les séries R 10,
R 20 et R 40 des nombres normaux donnés dans I’ISO 3, et dans les
séries RVO, R’20 et R’40 des valeurs arrondies données dans I’ISO 497.
Les dimensions dans chaque série s’échelonnent selon une progression
géométrique. Par conséquent, chaque dimension d’une série diffère de
la dimension suivante d’un pourcentage constant. Mis à part un petit
nombre de valeurs de la gamme des dimensions très petites qui sont
peu appliquées, les rapports des dimensions successives sont les sui-
vants.
Série
Échelonnement Rapport
ISO 3
I I
R 10 environ 25 Oh 1,25
R 20 environ 12 Oh 1,12
R 40 environ 6 Oh 1,06
. . .
III
Page blanche
-.---
NORME INTERNATIONALE ISO 2194:1991 (F)
- Tissus métalliques, tôles
Cribles et tamis industriels
perforées et feuilles électroformées - Désignation et
dimensions nominales des ouvertures
4.2 Tissus métalliques
1 Domaine d’application
Les tissus métalliques doivent être désignés selon
La présente Norme internationale prescrit la dési-
la dimension nominale des ouvertures IV, le type
gnation et les dimensions nominales des ouvertures
d’armure, et le diamètre nominal d et le matériau
des tissus métalliques, tôles perforées et feuilles
du fil.
électroformées utilisées dans le criblage et tami-
sage industriels.
4.3 Tales perforées
2 Référence normative
Les tôles perforées doivent être désignées selon la
dimension nominale des trous IV (séparation cen-
La norme suivante contient des dispositions qui, par
trale des côtés opposés ou diamètre), la forme des
suite de la référence qui en est faite, constituent des
trous (carrée, ronde ou toute autre forme géométri-
dispositions valables pour la présente Norme inter-
que régulière), et par l’épaisseur nominale et le
nationale. Au moment de la publication, l’édition in-
matériau de la tôle.
diquée
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
