International Standard ISO 8643:2024(en)
Earth-moving machinery — Hydraulic excavator and backhoe
loader lowering control device — Requirements and tests
1 Scope
This document establishes uniform requirements and test procedures for lowering control devices fitted on
the boom, intermediate boom and arm cylinders of hydraulic excavators and backhoe loaders to control the
rate of drop in the case of a hydraulic line failure or rupture.
It is applicable to the lowering control devices of hydraulic excavators and the backhoe equipment of
backhoe loaders used for object handling which are equipped with the standard linkage as defined by the
manufacturer. On machines where alternative linkage combinations are offered, only the standard length
defined by the manufacturer is subject to testing.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 6165, Earth-moving machinery — Basic types — Identification and vocabulary
ISO 9248:1992, Earth-moving machinery — Units for dimensions, performance and capacities, and their
measurement accuracies
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6165 and the following apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
linkage control system
hydraulic control components (including lifting linkage control valve and pilot and slave valves) used for
raising and lowering the lift point (3.7) in object handling (3.9) applications
3.2
lifting linkage
assembly of parts that can be a combination of booms and arms used for raising and lowering the lift point
(3.7) in the object handling (3.9) process
3.3
lowering control device
hydraulic control valves used for controlled linkage lowering in the case of a hydraulic line failure or rupture
3.4
failure-simulation device
hydraulic valves used for simulating a failure or rupture in a hydraulic line in the linkage control system (3.1)
3.5
signal line
hydraulic circuit that is used to sense a pressure
EXAMPLE Diagnostic test port, stability limit system.
3.6
rated lift capacity
smaller of either the rated tipping load or the rated hydraulic lift capacity
[SOURCE: ISO 10567:2007, 3.13]
3.7
lift point
LP
location on the attachment (e.g. bucket) or the quick coupler, as specified by the manufacturer, to which a
load can be attached
[SOURCE: ISO 10567:2007, 3.2, modified — In the definition, “the bucket or the attachment bracket” has
been changed to “the attachment (e.g. bucket) or the quick coupler”.]
3.8
lift point radius
LPR
horizontal distance from the axis of rotation to the vertical hoist line or tackle
[SOURCE: ISO 10567:2007, 3.5]
3.9
object handling
application of earth-moving machinery comprising lifting, lowering and transporting of a load by use of
lifting accessories, whereby the assistance of a person or the operator of the machine is required for hooking,
unhooking or stabilizing (whilst transporting) the load
Note 1 to entry: If the load is picked-up by a self-acting device and no assistance of a person is required for hooking,
unhooking or stabilizing the load, this work is considered as a usual earth-moving application.
Note 2 to entry: Lifting accessories are, e.g.
...
Norme
internationale
ISO 8643
Quatrième édition
Engins de terrassement — Dispositif
2024-05
de contrôle d'abaissement de la
flèche des pelles et chargeuses-
pelleteuses hydrauliques —
Exigences et méthodes d'essai
Earth-moving machinery — Hydraulic excavator and backhoe
loader lowering control device — Requirements and tests
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2024
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Exigences pour le dispositif de contrôle d'abaissement . 2
5 Mode opératoire . 4
5.1 Appareillage .4
5.2 Préparation pour l'essai .4
5.3 Essai du dispositif de contrôle d’abaissement .7
5.3.1 Généralités .7
5.3.2 Essai de fuite interne .9
5.3.3 Essai de maintien en position .9
5.3.4 Essai en mouvement de levage .9
5.3.5 Essai en mouvement de descente .9
5.3.6 Essai des lignes d'équilibrage ou des lignes de signal .10
Bibliographie .11
iii

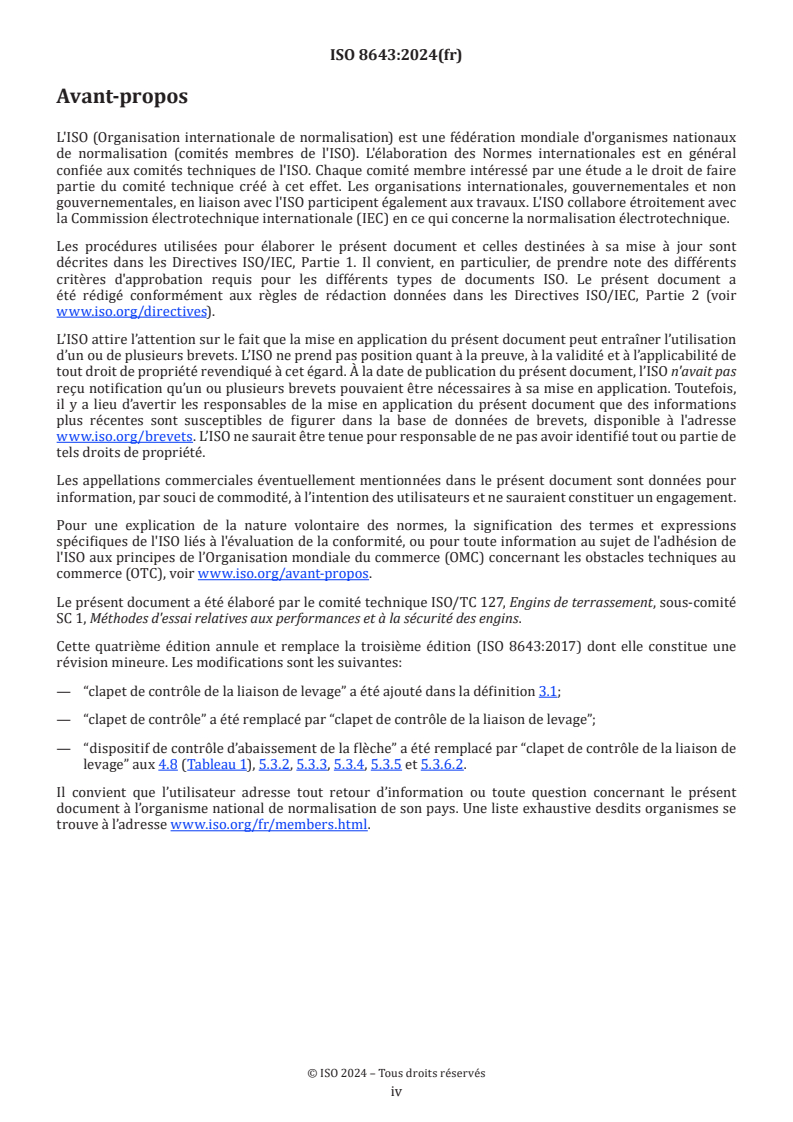

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux
de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général
confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité de
tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO n'avait pas
reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application. Toutefois,
il y a lieu d’avertir les responsables de la mise en application du présent document que des informations
plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à l'adresse
www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou partie de
tels droits de propriété.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion de
l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 127, Engins de terrassement, sous-comité
SC 1, Méthodes d'essai relatives aux performances et à la sécurité des engins.
Cette quatrième édition annule et remplace la troisième édition (ISO 8643:2017) dont elle constitue une
révision mineure. Les modifications sont les suivantes:
— “clapet de contrôle de la liaison de levage” a été ajouté dans la définition 3.1;
— “clapet de contrôle” a été remplacé par “clapet de contrôle de la liaison de levage”;
— “dispositif de contrôle d’abaissement de la flèche” a été remplacé par “clapet de contrôle de la liaison de
levage” aux 4.8 (Tableau 1), 5.3.2, 5.3.3, 5.3.4, 5.3.5 et 5.3.6.2.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.
iv
Introduction
Lorsqu'une pelle hydraulique ou une chargeuse-pelleteuse est utilisée en levage d'objets, une défaillance
ou une rupture dans le circuit hydraulique peut mettre en danger les personnes se trouvant au-dessous des
charges de levées.
Ce risque peut être réduit en installant un dispositif de contrôle d’abaissement qui assure une descente
contrôlée de la charge de la flèche en cas de défaillance ou de rupture de canalisation hydraulique.
Les méthodes d'essai sont basées sur les caractéristiques de conception des systèmes hydrauliques des pelles
hydrauliques et de l'équipement pelle des chargeuses-pelleteuses, ainsi que de leurs conditions d'utilisation.
v
Norme internationale ISO 8643:2024(fr)
Engins de terrassement — Dispositif de contrôle
d'abaissement de la flèche des pelles et chargeuses-
pelleteuses hydrauliques — Exigences et méthodes d'essai
1 Domaine d’application
Le présent document établit des exigences uniformes et des modes opératoires d'essai pour les dispositifs
de contrôle d’abaissement montés sur vérin de flèche ou de bras des pelles hydrauliques ou chargeuses
pelleteuses pour contrôler le taux de chute en cas de défaillance ou de rupture du circuit hydraulique.
Il s'applique aux dispositifs de contrôle d’abaissement des pelles hydrauliques et équipement rétro des
chargeuses pelleteuses utilisés pour la manutention d’objets qui sont équipés d'une liaison standard telle que
définie par le fabricant. Sur les engins ayant d'autres combinaisons de liaison proposées, seule la longueur
standard définie par le fabricant est sujette à l'essai.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 6165, Engins de terrassement — Principaux types — Identification et vocabulaire
ISO 9248:1992, Engins de terrassement — Unités pour exprimer les dimensions, les performances et les capacités,
et exactitude de leur mesurage
3 Termes et définitions
Pour les besoins du présent document, les termes et les définitions de l'ISO 6165 ainsi que les suivants
s'appliquent.
L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes :
— ISO Online browsing platform : disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia : disponible à l'adresse https:// www .electropedia .org/
3.1
système de contrôle de liaison
composants pour le contrôle hydraulique (y compris les clapets de contrôle de la liaison de levage, les
clapets pilotés et asservissement) utilisés pour lever et abaisser le point de levage (3.7) lors des applications
en manutention d'objets (3.9)
3.2
liaison de levage
ensemble de composants qui peuvent être une combinaison de flèches et bras utilisés pour lever et abaisser
le point de levage (3.7) dans le processus de manutention d'objets (3.9)
3.3
dispositif de contrôle d'abaissement
clapets hydrauliques utilisés pour la descente contrôlée de l'articulation en cas de défaillance ou rupture du
circuit hydraulique
3.4
dispositif simulant une défaillance
clapets hydrauliques utilisés pour simuler la défaillance ou une rupture du circuit hydraulique du système de
contrôle de liaison (3.1)
3.5
ligne de signal
circuit hydraulique qui est utilisé pour capter une pression
EXEMPLE Port de test de diagnostic, système limiteur pour améliorer la stabilité.
3.6
capacité de levage nominale
valeur la plus faible entre la charge de basculement nominale et la capacité de levage hydraulique nominale
[SOURCE: : ISO 10567:2007, 3.13]
3.7
point de levage
LP
emplacement sur l'accessoire (par exemple godet) ou attache rapide, tel que spécifié par le fabricant, sur
lequel une charge peut être fixée
[SOURCE: ISO 10567:2007, 3.2, modifiée — dans la définition, “le godet, sur le support de montage ou sur
l'axe d'articulation du godet” a été remplacé par “l'accessoire (par exemple, godet) ou attache rapide”.]
3.8
rayon du point de levage
LPR
distance horizontale entre l'axe de rotation et le câble de levage vertical ou le dispositif de levage
[SOURCE: ISO 10567:2007, 3.5]
3.9
manutention d’objets
utilisation d’un engin de terrassement comprenant le levage, la descente et le transport d’une charge au
moyen d’un accessoire de levage, pour lequel l’assistance d’une personne ou de l’opérateur de l’engin est
requise pour accrocher, décrocher ou stabiliser (lors du déplacement) la charge
Note 1 à l'article: Si la charge est prise par un dispositif automatique et si aucune assistance de personne n’est requise
pour l’accrochage, le décrochage ou la stabilisation de la charge, ce travail est considéré comme une application
courante de terrassement.
Note 2 à l'article: Comme exemple d’accessoires de levage, on peut citer les câbles, les chaînes ou les élingues textiles;
comme exemple de charges dans les applications de manutention d’objets on peut citer les tuyaux, les réservoirs;
comme exemple des dispositifs automatiques, on peut citer les grappins, les bennes preneuses, les pinces de
manutention pour grumes, les ventouses
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
