INTERNATIONAL STANDARD
~ 8906
~ First edition
1988-07-H
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXflYHAPOaHAR OPTAHM3AQMfl l-l0 CTAH~APTM3A~MM
Sawn timber - Test methods - Determination of
resistance to local transverse compression
Boils sci& - Methodes d’essai - D&termination de la kistance ;i la compression IocalistSe
transversale
Reference number
IS0 8906: 1988 (E)
1s0 8906 : 1988 (El

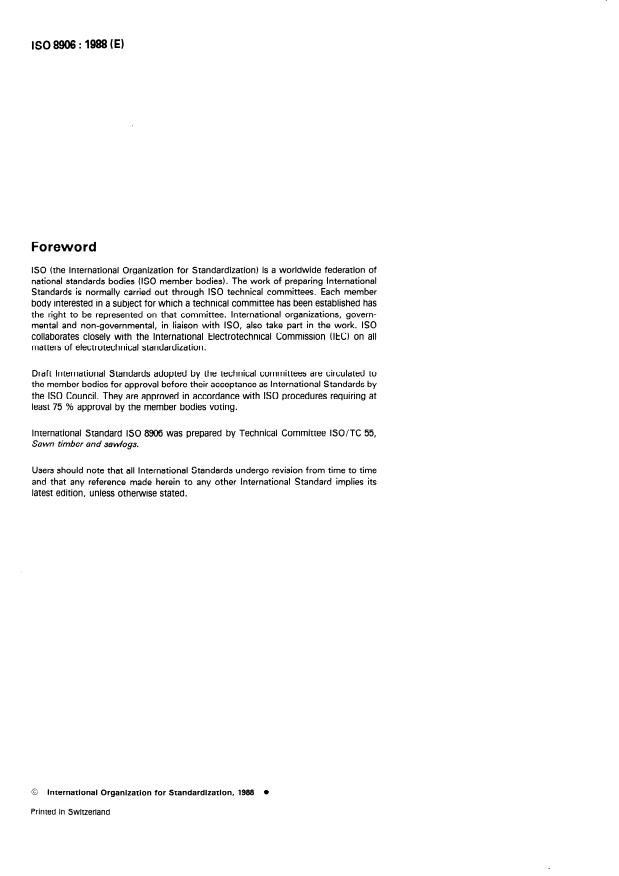

Foreword
IS0 (the international Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission (IEC) on all
matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 8906 was prepared by Technical Committee ISO/TC 55,
Sawn timber and sawlogs.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless otherwise stated.
0 International Organization for Standardization, 1988
Printed in Switzerland
IS0 8906 : 1988 (E)
INTERNATIONAL STANDARD
Sawn timber - Test methods - Determination of
resistance to local transverse compression
1 Scope and field of application 5 Preparation of test pieces
This International Standard specifies a method of determining
5.1 The test piece, in the form of a right-sided prism of length
the resistance of sawn timber of coniferous and broadleaved
150 mm and height 50 mm, shall be cut from areas nearest to
species to local transverse compression l
the edge of the sawn timber to be tested over the whole
thickness, t (see figure 1).
It does not cover testing of small defect-free test pieces of
wood.
The measured surfaces of the test piece (formed by the edge of
the board and the edge opposite) shall be parallel.
2 Reference
The test piece may be cut from the portions of sawn timber left
after sampling for other tests.
Determination of moisture content for
IS0 3130, Wood -
physical and mechanical tests.
Dimensions in millimetres
3 Principle
Determination from the “load/deflection” curve of the load
proportional limit and the load at a given deformation, and
calculation of the stresses at these loads.
4 Apparatus
4.1 Test machine, with a device registering load increments
of less than 100 N/mm and deformation of the test piece of less
than 0,02 mm/mm. In the absence of such a machine with a
registering device, a test machine measuring the load to an
accuracy of + 1 % and capable of maintaining the test rate
specified in 6.2 shall be used.
4.2 Device, capable of ensuring uniform loading of the test
piece by means of a punch of width 50 mm and length at least
10 mm greater than the thickness of the sawn timber to be
tested. The edges of the punch shall be rounded to a radius of
2 mm.
For machines without a registering device, the unit shall be
equipped with an instrument capable of measuring the defor-
Figure 1 - Test pieces
mation of the test piece to an accuracy of 0,Ol mm.
5.2 To determine the minimum resistance value to local
4.3 Measuring instrument, to determine the width of the
select the test pieces from the
transverse compression,
test piece to an accuracy of 0,l mm.
weakest portions of the sawn timber to be tested; this can be
determined either visually or by the results of mechanized
grading. Defects increasing the resistance of wood to compres-
4.4 Equipment for the de
...
ISO
NORME INTERNATIONALE
Première édition
1988-07-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXflYHAPOAHAfl OPI-AHM3Al#lR f-l0 CTAH~APTM3A~MM
Bois sciés - Méthodes d’essai - Détermination de la
résistance à la compression localisée transversale
Sawn timber - Test methods - Determination of resistance to local transverse compression
Numéro de référence
ISO 8906: 1988 (F)
~so 8906 : 1988 (FI

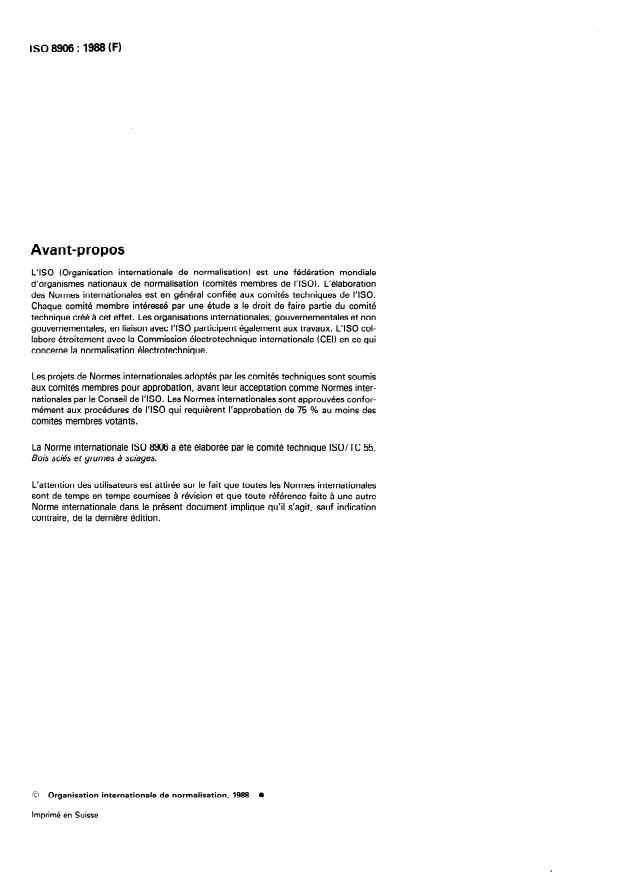

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8906 a été élaborée par le comité technique ISO/TC 55,
Bois sciés et grumes à sciages.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
Organisation internationale de normalisation, 1988
Imprimé en Suisse
NORME INTERNATIONALE ISO 8906 : 1988 (F)
Méthodes d’essai - Détermination de la
Bois sciés -
résistance à la compression localisée transversale
5 Préparation des éprouvettes
1 Objet et domaine d’application
La présente Norme internationale spécifie une méthode de
5.1 Les éprouvettes ayant la forme d’un prisme droit d’une
détermination de la résistance à la compression localisée trans-
longueur de 150 mm et d’une hauteur de 50 mm doivent être
versale des bois sciés résineux et feuillus.
découpées dans des zones, proches des rives des bois sciés
soumis à l’essai sur toute leur épaisseur, t (voir figure 1).
Elle ne s’applique pas aux essais des éprouvettes de bois de
faibles dimensions et nettes de défauts visibles.
Les sections calibrées de l’éprouvette (formées par la rive de la
planche et celle qui lui est opposée) doivent être parallèles entre
elles.
2 Référence
Les éprouvettes peuvent être découpées dans les parties des
Détermination de l’humidité en vue des
ISO 3130, Bois -
bois sciés restées intactes après l’échantillonnage des éprouvet-
essais physiques et mécaniques.
tes pour les autres essais.
Dimensions en millimètres
3 Principe
Détermination à partir de la courbe «charge-déformation» de la
valeur de la charge correspondant à la limite proportionnelle et
de la charge correspondant à une déformation donnée. Calcul
des contraintes dues à l’action des charges sur les éprouvettes.
4 Appareillage
Machine d’essai, munie d’un dispositif gradué à inter-
4.1
valles de moins de 100 N/mm pour l’enregistrement de la
charge et gradué à intervalles de moins de 0,02 mm/mm pour
l’enregistrement de la déformation. À défaut de machine munie
d’un dispositif d’enregistrement, utiliser une machine d’essai
assurant la lecture de la charge à + 1 % près et assurant la
vitesse de l’essai conformément à 6.2.
4.2 Dispositif d’essai, pour assurer l’application uniforme
de la charge à l’éprouvette par l’intermédiaire d’un poincon de
largeur de 50 mm et de longueur supérieure à l’épaisseur des
bois sciés soumis à l’essai d’au moins 10 mm. Les arêtes du
poincon doivent avoir des courbures d’un rayon de 2 mm.
,
En cas d’utilisation d’une machine d’essai n’ayant pas de dispo-
sitif d’enregistrement, déterminer la déformation de I’éprou-
Figure 1 - Éprouvettes
vette à l’aide d’un indicateur à cadran, à 0,Ol mm près.
5.2 Pour déterminer la valeur minimale de la résistance à la
4.3 Instrument de mesurage, pour déterminer la largeur
compression localisée transversale, prélever les éprouvettes
des éprouvettes à 0,l mm près.
dans les zones les plus faibles des bois sciés soumis à l’essai,
déterminées visuellement ou selon les résultats du triage méca-
nique. Les défauts des éprouvettes qui augmentent la résis-
...
ISO
NORME INTERNATIONALE
Première édition
1988-07-15
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION
ORGANISATION INTERNATIONALE DE NORMALISATION
MEXflYHAPOAHAfl OPI-AHM3Al#lR f-l0 CTAH~APTM3A~MM
Bois sciés - Méthodes d’essai - Détermination de la
résistance à la compression localisée transversale
Sawn timber - Test methods - Determination of resistance to local transverse compression
Numéro de référence
ISO 8906: 1988 (F)
~so 8906 : 1988 (FI
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est en général confiée aux comités techniques de I’ISO.
Chaque comité membre intéressé par une étude a le droit de faire partie du comité
technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux travaux. L’ISO col-
labore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui
concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8906 a été élaborée par le comité technique ISO/TC 55,
Bois sciés et grumes à sciages.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la dernière édition.
Organisation internationale de normalisation, 1988
Imprimé en Suisse
NORME INTERNATIONALE ISO 8906 : 1988 (F)
Méthodes d’essai - Détermination de la
Bois sciés -
résistance à la compression localisée transversale
5 Préparation des éprouvettes
1 Objet et domaine d’application
La présente Norme internationale spécifie une méthode de
5.1 Les éprouvettes ayant la forme d’un prisme droit d’une
détermination de la résistance à la compression localisée trans-
longueur de 150 mm et d’une hauteur de 50 mm doivent être
versale des bois sciés résineux et feuillus.
découpées dans des zones, proches des rives des bois sciés
soumis à l’essai sur toute leur épaisseur, t (voir figure 1).
Elle ne s’applique pas aux essais des éprouvettes de bois de
faibles dimensions et nettes de défauts visibles.
Les sections calibrées de l’éprouvette (formées par la rive de la
planche et celle qui lui est opposée) doivent être parallèles entre
elles.
2 Référence
Les éprouvettes peuvent être découpées dans les parties des
Détermination de l’humidité en vue des
ISO 3130, Bois -
bois sciés restées intactes après l’échantillonnage des éprouvet-
essais physiques et mécaniques.
tes pour les autres essais.
Dimensions en millimètres
3 Principe
Détermination à partir de la courbe «charge-déformation» de la
valeur de la charge correspondant à la limite proportionnelle et
de la charge correspondant à une déformation donnée. Calcul
des contraintes dues à l’action des charges sur les éprouvettes.
4 Appareillage
Machine d’essai, munie d’un dispositif gradué à inter-
4.1
valles de moins de 100 N/mm pour l’enregistrement de la
charge et gradué à intervalles de moins de 0,02 mm/mm pour
l’enregistrement de la déformation. À défaut de machine munie
d’un dispositif d’enregistrement, utiliser une machine d’essai
assurant la lecture de la charge à + 1 % près et assurant la
vitesse de l’essai conformément à 6.2.
4.2 Dispositif d’essai, pour assurer l’application uniforme
de la charge à l’éprouvette par l’intermédiaire d’un poincon de
largeur de 50 mm et de longueur supérieure à l’épaisseur des
bois sciés soumis à l’essai d’au moins 10 mm. Les arêtes du
poincon doivent avoir des courbures d’un rayon de 2 mm.
,
En cas d’utilisation d’une machine d’essai n’ayant pas de dispo-
sitif d’enregistrement, déterminer la déformation de I’éprou-
Figure 1 - Éprouvettes
vette à l’aide d’un indicateur à cadran, à 0,Ol mm près.
5.2 Pour déterminer la valeur minimale de la résistance à la
4.3 Instrument de mesurage, pour déterminer la largeur
compression localisée transversale, prélever les éprouvettes
des éprouvettes à 0,l mm près.
dans les zones les plus faibles des bois sciés soumis à l’essai,
déterminées visuellement ou selon les résultats du triage méca-
nique. Les défauts des éprouvettes qui augmentent la résis-
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
