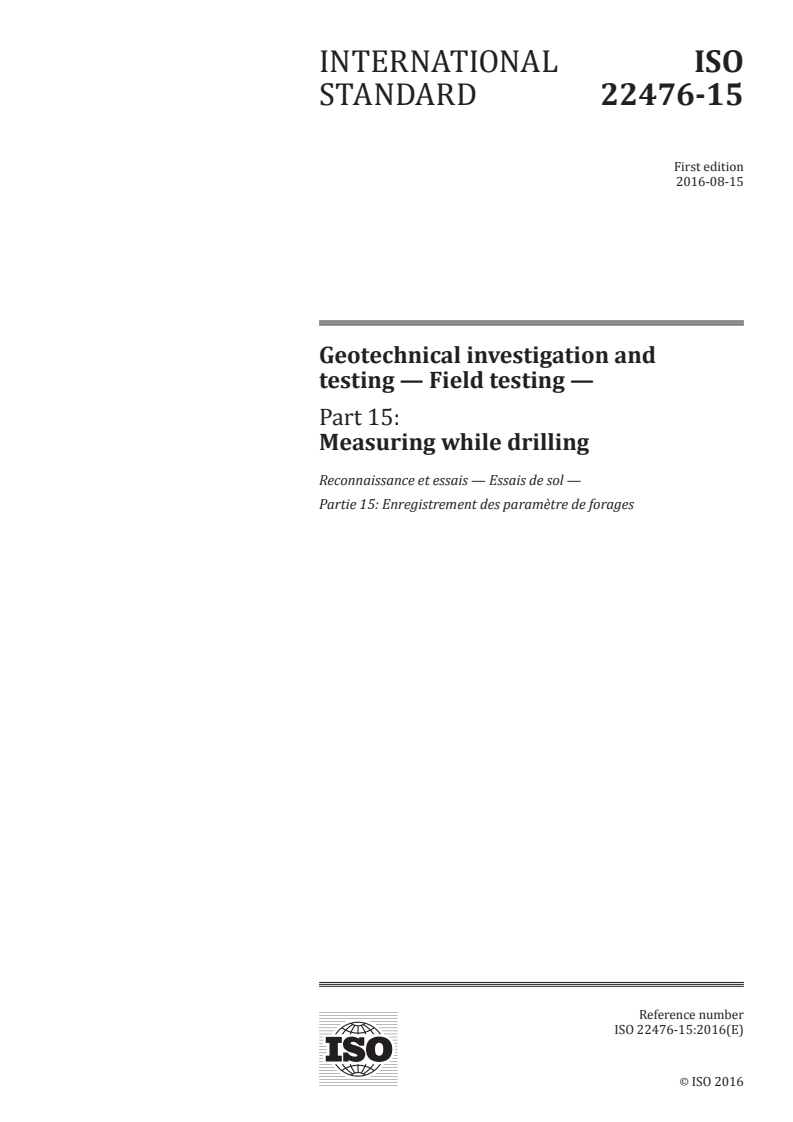

ISO 22476-15:2016

DRAFT INTERNATIONAL STANDARD
ISO/DIS 22476-15.2
ISO/TC 182/SC 1 Secretariat: DIN
Voting begins on: Voting terminates on:
2015-09-03 2015-11-03
Geotechnical investigation and testing — Field testing —
Part 15:
Measuring while drilling
Reconnaissance et essais — Essais de sol —
Partie 15: Enregistrement des paramètre de forages
ICS: 93.020
ISO/CEN PARALLEL PROCESSING
This draft has been developed within the European Committee for Standardization
(CEN), and processed under the CEN lead mode of collaboration as defined in the
Vienna Agreement.
This draft is hereby submitted to the ISO member bodies and to the CEN member
bodies for a parallel five month enquiry.
Should this draft be accepted, a final draft, established on the basis of comments
received, will be submitted to a parallel two-month approval vote in ISO and
THIS DOCUMENT IS A DRAFT CIRCULATED
formal vote in CEN.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
To expedite distribution, this document is circulated as received from the
IN ADDITION TO THEIR EVALUATION AS
committee secretariat. ISO Central Secretariat work of editing and text
BEING ACCEPTABLE FOR INDUSTRIAL,
composition will be undertaken at publication stage.
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number ISO/DIS
NATIONAL REGULATIONS.
22476-15.2:2015(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
©
PROVIDE SUPPORTING DOCUMENTATION. ISO 2015

---------------------- Page: 1 ----------------------
ISO/DIS 22476-15.2:2015(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2015 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/DIS 22476-15.2
Contents Page
Foreword . v
Introduction . vii
1 Scope . 1
5 Normative references . 1
6 Terms and definitions . 2
4 Symbols and abbreviations . 2
7 Equipment . 3
7.1 General . 3
7.2 Drilling equipment . 4
7.3 Measuring system . 4
7.3.1 General . 4
7.3.2 Sensors for hydraulic pressures . 5
7.3.3 Measuring system for penetration length . 5
7.3.4 Measuring system for flushing medium flow . 5
7.3.5 Measuring system for rotational speed . 5
7.3.6 Measuring of hammering energy . 6
7.3.7 Reflected vibrations . 6
7.3.8 Time . 6
7.4 Selection of measured parameters . 6
7.5 Factors influencing MWD results . 7
7.5.1 Tool influence . 7
7.5.2 Drilling rig influence . 7
7.5.3 Operator influence . 8
8 Test procedures . 8
8.1 General . 8
8.2 Position and level of drill rig . 8
8.3 Preparation of the measurement . 8
8.4 Drilling procedure . 9
8.5 Frequency of logging parameters . 9
8.6 Registration of penetration length . 9
8.7 Test completion . 9
8.8 Equipment checks and calibrations . 10
9 Test results . 10
9.1 General . 10
9.2 Calculated parameters . 10
9.2.1 General . 10
9.2.2 Penetration rate . 10
9.2.3 Down-thrust pressure . 11
9.2.4 Net down-thrust pressure . 11
9.2.5 Flushing medium pressure. 11
9.2.6 Drill head rotational torque. 11
10 Reporting . 12
10.1 General . 12
10.2 Reporting of test results . 12
10.2.1 General information . 12
10.2.2 Location of the test . 12
10.2.3 Test equipment . 13
10.2.4 Test procedure . 13
© ISO 2015 – All rights reserved iii

---------------------- Page: 3 ----------------------

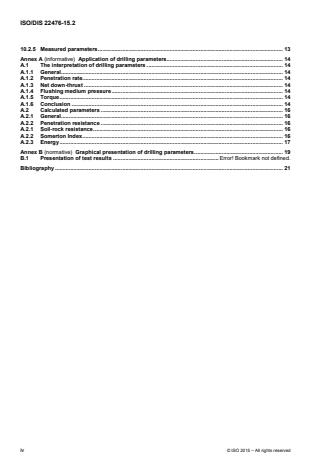

ISO/DIS 22476-15.2
10.2.5 Measured parameters . 13
Annex A (informative) Application of drilling parameters. 14
A.1 The interpretation of drilling parameters . 14
A.1.1 General . 14
A.1.2 Penetration rate . 14
A.1.3 Net down-thrust . 14
A.1.4 Flushing medium pressure . 14
A.1.5 Torque . 14
A.1.6 Conclusion . 14
A.2 Calculated parameters . 16
A.2.1 General . 16
A.2.2 Penetration resistance . 16
A.2.1 Soil-rock resistance . 16
A.2.2 Somerton Index . 16
A.2.3 Energy . 17
Annex B (normative) Graphical presentation of drilling parameters . 19
B.1 Presentation of test results . Error! Bookmark not defined.
Bibliography . 21

iv © ISO 2015 – All rights reserved

---------------------- Page: 4 ----------------------
ISO/DIS 22476-15.2

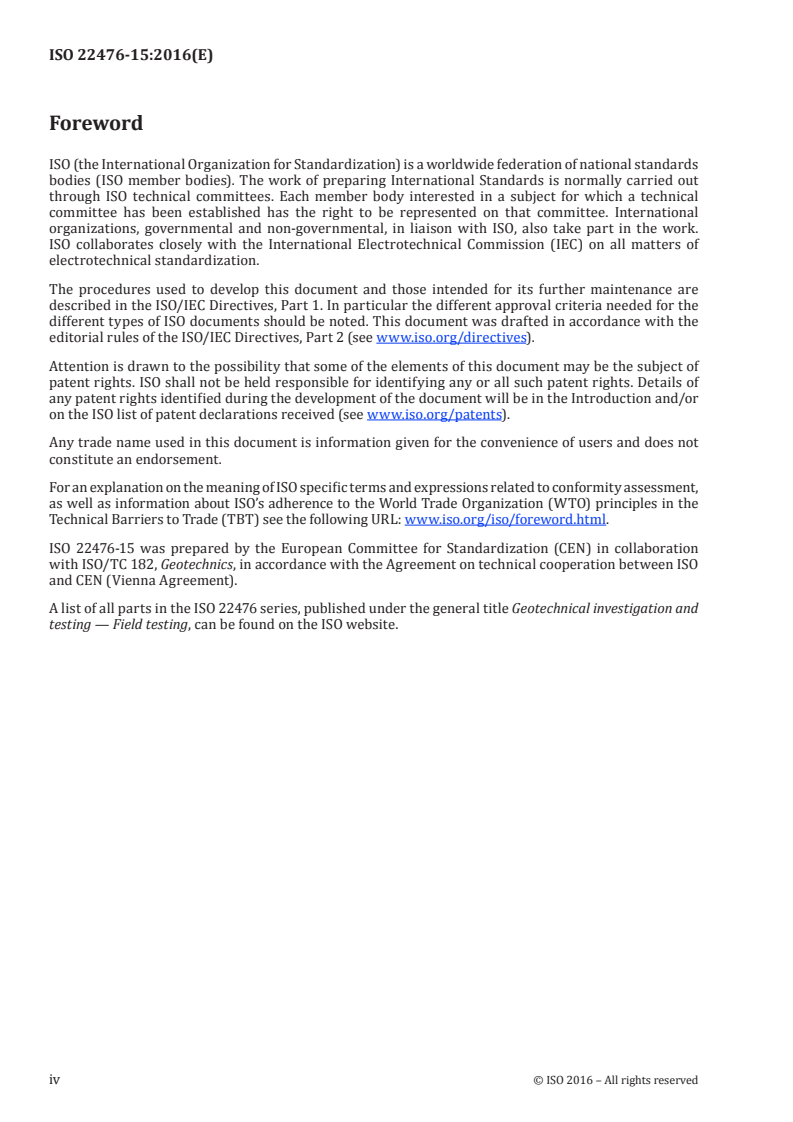

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally performed through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 22476-15 was prepared by Technical Committee ISO/TC 182, Géotechnique, Subcommittee SC 1,
Recherches et essais géotechniques.
This second/third/. edition cancels and replaces the first/second/. edition (), [clause(s) / subclause(s) /
table(s) / figure(s) / annex(es)] of which [has / have] been technically revised.
ISO 22476 consists of the following parts, under the general title Geotechnical investigation and testing —
Field testing:
 Part 1: Electrical cone penetration tests
 Part 2: Dynamic probing
 Part 3: Standard penetration test
 Part 4:Menard pressuremeter test
 Part 5: Flexible dilatometer test
 Part 6: Self-boring pressuremeter test
 Part 7: Borehole jack test
 Part 8: Full displacement pressuremeter
 Part 9: Field vane test
 Part 10: Weight sounding test
 Part 11: Flat dilatometer test
 Part 12: Mechanical cone penetration test
 Part 13: Plate loading test
© ISO 2015 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO/DIS 22476-15.2
 Part 15: Measuring while drilling
vi © ISO 2015 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/DIS 22476-15.2
Introduction
ISO 22476-15 specifies the technical principles for measuring equipment requirements, the execution and
reporting on the parameters of investigation drilling process for geotechnical purposes.
The measuring while drilling (MWD) method deals with the recording of the machine parameters during the
drilling process. This can be done manually or with the use of computerized systems which monitor a series of
sensors installed on rotary and/or percussive drilling equipment. These sensors continuously and
automatically collect data on all aspects of drilling, in real time, without interfering with the drilling progress.
The data are displayed in real-time and are also recorded for further analysis. Examples for interpretation of
the results are presented in an annex.
The method shall be used for its own purpose. The borehole can be used for other application such as
installation of monitoring equipment, geophysical logging or realisation of expansion tests. The interpretation
of the MWD results can be done in relation with the information provided by sampling.
It should be noted that measured and calculated drilling parameters are relative and dependant of the test
conditions, procedures and equipment.
© ISO 2015 – All rights reserved vii

---------------------- Page: 7 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 22476-15.2

Geotechnical investigation and testing — Field testing — Part 15:
Measuring while drilling
1 Scope
This international standard deals with equipment, execution and reporting of the measuring while drilling method
(MWD) as a method of geotechnical investigation and testing.
It is applicable to top driven destructive drilling methods performed by a fully hydraulically powered drill rig and driving
device.
The recording of the drilling parameters during soil grouting, drilling of nails, anchors or piles are beyond the scope of
this standard.
2 Normative references
The following referenced documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated references, the
latest edition of the referenced document (including any amendments) applies.
ISO 1219-1, Fluid power systems and components - Graphic symbols and circuit diagrams - Part 1: Graphic symbols
for conventional use and data-processing applications
EN 1997-1, Eurocode 7: Geotechnical design – Part 1: General rules.
EN 1997-2, Eurocode 7: Geotechnical design.– Part 2: Ground investigation and testing
EN 16228-1, Drilling and foundation equipment - Safety - Part 1: Common requirements
EN 16228-2, Drilling and foundation equipment - Safety - Part 2: Mobile drill rigs for civil and geotechnical engineering,
quarrying and mining
ENV 13005:1999, Guide to the expression of uncertainty in measurement.
EN ISO 10012, Measurement management systems – Requirements for measurement processes and measuring
equipment.
EN ISO 14688-1, Geotechnical investigation and testing – identification and classification of soil – Part 1: identification
and description.
EN ISO 14689-1, Geotechnical investigation and testing – identification and classification of rock – Part 1:
identification and description.
EN ISO 22475-1, Geotechnical investigation and testing – Sampling methods and ground water measurements – Part
1: Technical principles for execution.
© ISO 2015 – All rights reserved 1

---------------------- Page: 8 ----------------------
ISO/DIS 22476-15.2
3 Terms and definitions
For the purposes of this document, the terms and definitions given in EN ISO 22475-1 and the following apply.
3.1
reflected vibration
acceleration due to elastic rebound of rods compressed by hammer impact
4 Symbols and abbreviations
Table 1 — Symbols, units and abbreviations
Symbol Name Unit
a measured penetration length m
α efficiency coefficient of down-thrust work -
β efficiency coefficient of torque work -
γ efficiency coefficient of hammering work -
C measured drill head torque kN.m
R
C maximum measured drill head torque kN.m
R max
d external diameter of drill bit m
o
E calculated drilling energy J
E calculated specific energy J
S
E measured reflected vibrations J
R
f hammer frequency Hz
F maximum down thrust force kN
max
H maximum hold back force kN
max
I calculated alteration index -
A
n quantity of rods -
p measured hydraulic pressure in feed motor or cylinder MPa
p measured hydraulic pressure in torque motor MPa
CR
p unloaded engine rotation pressure MPa
CRO
p maximum measured hydraulic pressure in torque motor MPa
CR max
p measured hold back pressure MPa
H
2 © ISO 2015 – All rights reserved

---------------------- Page: 9 ----------------------
ISO/DIS 22476-15.2
p calculated flushing medium pressure at output of the drilling tool MPa
I
p calculated net down-thrust (or feed thrust) applied on drilling tool MPa
E
p measured flushing medium pressure at output of the pump MPa
F
p measured hammering pressure MPa
M
p maximum measured down-thrust pressure MPa
max
p raw down-thrust (or feed thrust) applied on drilling tool MPa
O
p calculated holdback pressure MPa
HC
p maximum measured holdback pressure MPa
H max
P penetration resistance s/0,2 m
R
Q measured borehole drilling fluid inflow l/min
I
Q measured borehole drilling fluid outflow l/min
O
-1 -1
R calculated soil-rock resistance MPa m s
SR
S calculated Somerton index -
d
2
s measured area removed by drill bit (=/= drilling tool surface) m
O
T measured time S
v penetration rate m/h
A
v measured drill head rotational speed Rpm
R
W weight of rotary head kN
H
W weight of drill rod kN
R
Z measured depth m
z measured ground water table depth m
w

5 Equipment
5.1 General
Drilling parameters can be considered as being in one of three categories:
 parameters imposed by the method (type of drilling tool and diameter, nature of the fluid medium, limits of
machine performance and injection system) and unmanaged scalable parameters (tools wear, changes in the
composition of the fluid).
© ISO 2015 – All rights reserved 3

---------------------- Page: 10 ----------------------
ISO/DIS 22476-15.2
 parameters set by the operator (p down-thrust, v drill head rotational speed, Q drilling fluid circulation rate in
O R I
the case of an incompressible or water based drilling fluid, p injection pressure in the case of a compressible air
I
based fluid),
 parameters depending of the response of the ground (v penetration rate, C torque, p injection pressure in the
A R I
case of an incompressible or water based fluid, Q flushing medium circulation rate in the case of a compressible
I
air-based fluid),
Further derived parameters can be calculated from the drilling parameters either directly or using calibration relations.
5.2 Drilling equipment
Drilling machines with appropriate stability, power and equipment such as drilling rods and bits shall be selected in
order to achieve the required depth and stability of the borehole. The drilling equipment shall be of the appropriate
size and type in order to produce the required quality of MWD test. The drilling rig and equipment shall allow all drilling
functions to be adjusted accurately.
The drill rig shall be chosen based on the project objectives with sufficient capacity to penetrate the various geologic
layers and equipped with the appropriate drilling tools.
Drill head and feed mechanism shall be hydraulically operated to allow drilling parameter monitoring.
Only top hammer drilling shall be used. The equipment shall be loaded or anchored to limit movements of the drilling
machine relative to ground level while the penetration occurs.
The drilling flow pump shall comply with the following characteristics:
 -provide a constant flow independent of the pressure, pumps creating pulsation shall be avoided (e.g. single
piston pump);
 -achieve a minimum pressure of 3 MPa (unless otherwise noted);
 -have a sensitive and calibrated pressure gauge mounted directly on the pump outflow;
 -allow a 0,8 to 1 m per second cutting return (depending on fluid viscosity).
Prior to each use, the straightness of rods shall be checked visually. The deviation of the linearity of the rods shall not
exceed 5 mm from the centreline for 3 m long rod. The straightness of the push rods shall be determined at regular
intervals.
The drilling tool used for MWD method shall be drill bit type acting in rotary or rotary percussion drilling. The use for
other drilling technique shall be avoided.
5.3 Measuring system
5.3.1 General
The automatic measurement system shall include :
 a data recorder,
 a data acquisition system including a signal converter (sometime part of data recorder),
 transducers set on the machine. Depending of the MWD application class (see 6.2) the influence of the
positioning of sensors on the recorded measurements shall be minimised.
The manual measurement shall include:
4 © ISO 2015 – All rights reserved

---------------------- Page: 11 ----------------------
ISO/DIS 22476-15.2
 depth according to time or time for a penetration of 0.2 m,
 parameters read by the operator on gauges.
The measuring system shall give a real time display of the readings to allow adjustments to the drilling process
according to the observed progress of the test.
The measuring equipment shall be checked and/or calibrated regularly according to the manufacturers' specification.
The results of the checking and/or calibration shall be reported (see clause 7). If any part of the system is repaired or
exchanged, calibration shall be verified.
Calibration of all sensors shall be performed at the following interval:
 yearly if certifications are made by third party control (for instance manufacturer) at regular interval or
 At least every six months by internal control.
A calibration report should be generated as well as a copy of the report should be kept with the maintenance log. A
copy of the latest calibration test report shall be available at the job site.
5.3.2 Sensors for hydraulic pressures
The following pressures shall be measured:
a) Down-thrust pressure p and torque pressure p ;
CR
b) Holdback pressure p . Complementary to the down-thrust, this pressure p shall be measured to calculate the net
H H
down-thrust applied on the bit. Holdback pressure is the hydraulic pressure prevailing in return line;
NOTE 1 Differential pressure transducer can be used to measure the net down thrust directly.
NOTE 2 Down-thrust force can be directly measured by load sensor.
c) Flushing medium pressure P .
F
Measurement of these pressures shall be performed in the manual procedure on pressure gauges and in the
automatic procedure using transducers placed on flush line.
5.3.3 Measuring system for penetration length
Measurement of drilling tool penetration length shall be performed between the top of the mast and the drill rod.
The penetration depth shall be determined, for example:
 in the automatic procedure, using a rotary encoder fitted to a winch drum assembly.
 in the manual procedure using a tape,
5.3.4 Measuring system for flushing medium flow
Flow shall be measured using a flow meter. Its accuracy and calibration shall be documented as part of the report.
NOTE The measurement of drilling fluid return flow (outflow) Q at the exit of the borehole can provide an estimation of the
O
volume of fluid exchanged (absorbed or provided from confined aquifer) within the ground.
5.3.5 Measuring system for rotational speed
Rotational speed (v ) measurement shall be done:
R
© ISO 2015 – All rights reserved 5

---------------------- Page: 12 ----------------------
ISO/DIS 22476-15.2
 in the manual procedure using a tachometer,
 in the automatic procedure with a rotation or proximity sensor that counts the passage of a metallic element.
5.3.6 Measuring of hammering energy
Hammering energy shall be measured using a pressure transducer to measure the pressure p used to activate the
M
hammer and the blow frequency f (alternatively determined by a flow meter).
5.3.7 Reflected vibrations
Vibration due to percussive reflected waves generated when the hammer hits the anvil (E ) which descends and
R
ascends after reflection in the end of the rods may be measured with an accelerometer. This signal is disturbed by
stray reflections to each new stem, natural attenuation of the signal, and so on.
5.3.8 Time
Measuring the time t shall be performed:
 in the manual procedure, by a stop watch,
 in the automatic procedure by the internal clock of the data acquisition system and corresponds to a detection
time of a new depth step.
5.4 Selection of measured parameters
Depending on the number of parameters measured while drilling, three quality classes of MWD measurements are
defined (table 1):
 quality class A where more than four parameters are measured,
 quality class B where two up to four parameters are measured,
 quality class C where at least two parameters are measured.
The following drill rig parameters may be measured:
 penetration length;
 hydraulic pressure in feed motor or cylinder;
 hold-back pressure;
 hydraulic pressure in torque motor;
 flushing medium pressure;
 drill head rotational speed;
 flushing medium circulation rate;
The fluid flow as well as the total drilling fluid volume for each boring should be recorded.
In case of rotary percussion, reflected vibrations ER may be measured.
Instead of penetration length a, the operator can use penetration rate vA given by the measuring system to control the
machine (see 7.1).
6 © ISO 2015 – All rights reserved
