ISO 9852:1995
(Main)Unplasticized poly(vinyl chloride) (PVC-U) pipes — Dichloromethane resistance at specified temperature (DCMT) — Test method
Unplasticized poly(vinyl chloride) (PVC-U) pipes — Dichloromethane resistance at specified temperature (DCMT) — Test method
Specifies a method for determining the resistance of unplasticized PVC pipes to dichloromethane at a specified temperature (DCMT). The method can be used for any homogeneous plain-walled unplasticized-PVC pipes, irrespective of their intended application. It can be used as a rapid means of quality control during manufacture.
Tubes en poly(chlorure de vinyle) non plastifié (PVC-U) — Résistance au dichlorométhane à une température spécifiée (DCMT) — Méthode d'essai
General Information
- Status
- Withdrawn
- Publication Date
- 14-Jun-1995
- Withdrawal Date
- 14-Jun-1995
- Current Stage
- 9599 - Withdrawal of International Standard
- Start Date
- 04-May-2007
- Completion Date
- 12-Feb-2026
Relations
- Effective Date
- 15-Apr-2008
ISO 9852:1995 - Unplasticized poly(vinyl chloride) (PVC-U) pipes -- Dichloromethane resistance at specified temperature (DCMT) -- Test method
ISO 9852:1995 - Tubes en poly(chlorure de vinyle) non plastifié (PVC-U) -- Résistance au dichlorométhane a une température spécifiée (DCMT) -- Méthode d'essai
ISO 9852:1995 - Tubes en poly(chlorure de vinyle) non plastifié (PVC-U) -- Résistance au dichlorométhane a une température spécifiée (DCMT) -- Méthode d'essai
Get Certified
Connect with accredited certification bodies for this standard
Institut za varilstvo d.o.o. (Welding Institute)
Slovenia's leading welding institute since 1952. ISO 3834, EN 1090, pressure equipment certification, NDT personnel, welder qualification. Only IIW Au
Sponsored listings
Frequently Asked Questions
ISO 9852:1995 is a standard published by the International Organization for Standardization (ISO). Its full title is "Unplasticized poly(vinyl chloride) (PVC-U) pipes — Dichloromethane resistance at specified temperature (DCMT) — Test method". This standard covers: Specifies a method for determining the resistance of unplasticized PVC pipes to dichloromethane at a specified temperature (DCMT). The method can be used for any homogeneous plain-walled unplasticized-PVC pipes, irrespective of their intended application. It can be used as a rapid means of quality control during manufacture.
Specifies a method for determining the resistance of unplasticized PVC pipes to dichloromethane at a specified temperature (DCMT). The method can be used for any homogeneous plain-walled unplasticized-PVC pipes, irrespective of their intended application. It can be used as a rapid means of quality control during manufacture.
ISO 9852:1995 is classified under the following ICS (International Classification for Standards) categories: 23.040.20 - Plastics pipes. The ICS classification helps identify the subject area and facilitates finding related standards.
ISO 9852:1995 has the following relationships with other standards: It is inter standard links to ISO 9852:2007. Understanding these relationships helps ensure you are using the most current and applicable version of the standard.
ISO 9852:1995 is available in PDF format for immediate download after purchase. The document can be added to your cart and obtained through the secure checkout process. Digital delivery ensures instant access to the complete standard document.
Standards Content (Sample)
-m

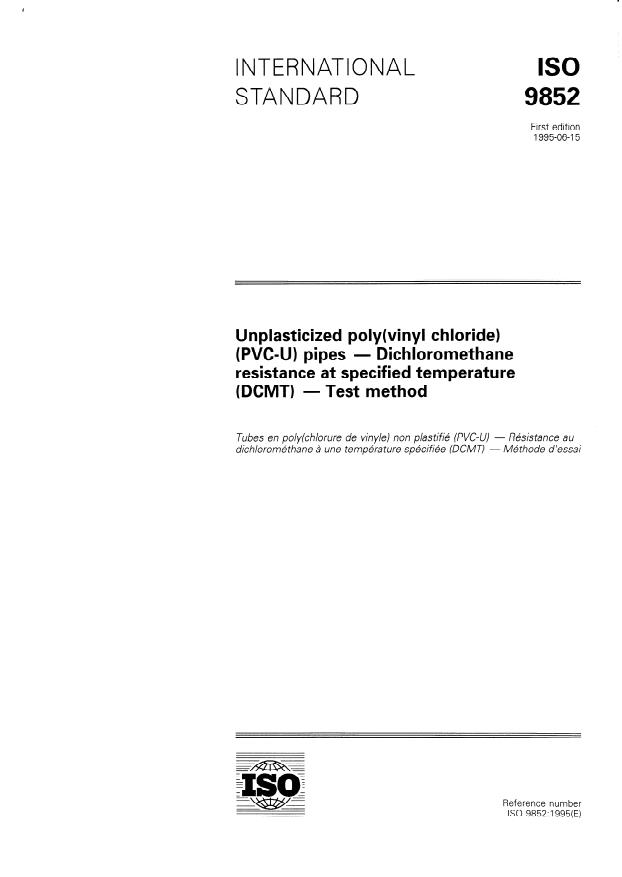

INTERNATIONAL
IS0
STANDARD
First edition
1995-06-I 5
Unplasticized poly(vinyl chloride)
(PVC-U) pipes - Dichloromethane
resistance at specified temperature
(DCMT) - Test method
Tubes en poly(chlorure de viny/e) non plastifi6 (PVC-U) - R&stance au
dichloromk thane 21 une temp&a ture sp&if%e (DCMT) - M6 thode d’essai
Reference number
IS0 9852: 1995(E)
IS0 9852:1995(E)

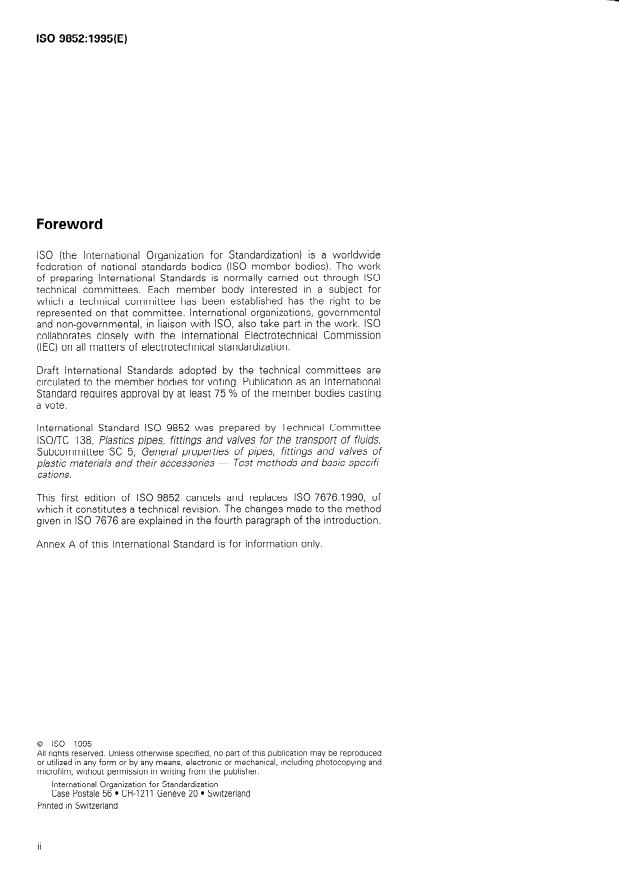

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(I EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 9852 was prepared by Technical Committee
lSO/TC 138, Plastics pipes, fittings and valves for the transport of fluids,
Subcommittee SC 5, Genera/ properties of pipes, fittings and valves of
plastic materials and their accessories - Test methods and basic specifi-
cations.
This first edition of IS0 9852 cancels and replaces IS0 7676:1990, of
which it constitutes a technical revision. The changes made to the method
given in IS0 7676 are explained in the fourth paragraph of tt- e introduction.
Annex A of this International Standard is for information on
Y-
0 IS0 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronrc or mechanical, including photocopyrng and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-1211 Geneve 20 l Switzerland
Printed in Switzerland
0 IS0
OS0 9852:1995(E)
Introduction
Studies carried out at international level show that the degree of gelation
of converted PVC-U is one of the fundamental characteristics which de-
termines the properties of pipes (matrix strength).
The method, using dichloromethane, proposed in this document enables
the area of the tube whose degree of gelation is the lowest to be ident-
ified and estimated quantitively. This is in contrast to other methods (test
of elasticity at fusion or tensile test at temperatures in excess of 80 “C)
which only give overall information.
The method also has the advantage of being capable of being carried out
quickly during manufacture, thus enabling steps to be taken to correct any
defects which have been identified.
The dichloromethane test which was specified in IS0 7676:1990,
Unplasticized poly(vinyl chloride) (PVC-U) pipes - Dichloromethane test
(see the foreword), is modified in the following way: the pipe, chamfered
at one end so that the complete cross-section of the pipe is in contact
with the fluid, is immersed in dichloromethane for a period of 30 min, then
successively in baths whose temperature varies by increments of 5 “C, for
example.
Under these conditions, the degree of gelation corresponds to the
temperature at which attack of the PVC-U first occurs.
A study of a large number of samples with different degrees of gelation
has established that attack can occur at temperatures over the range
- 20 “C to -I- 30 “C. The results of these tests prove that the degree of
gelation is defined by the highest temperature at which no attack of the
PVC-U occurs.
In fact, the experimental results demonstrate that the correlation between
the degree of gelation, as defined by the temperature, and the perform-
ance of the pipes with time is confirmed up to a level of approximately
10 “C to 15 “C.
Above these temperatures, th e scatter increa ses an d th e cut-v es tend to
level off as parameters other t han gelat ion infl uence the matrix st rength.
In practice, it is sufficient to check that the gelation is greater than a
minimum specified level. For this purpose, test pieces are immersed in
dichloromethane at a specified temperature for 30 min. The test pieces
are acceptable if there is no attack of the PVC-U.
III
.
--- --- --- -
This page intentionally left blank
INTERNATIONAL STANDARD 0 ISO IS0 9852: 1995(E)
Unplasticized poly(vinyl chloride) (PVC-U) pipes -
Dichloromethane resistance at specified temperature
(DCMT) - Test method
3 Reagent
1 Scope
This international Standard specifies a method for de-
3.1 Dichloromethane, analytical grade.
termining the resistance of unplasticized PVC pipes to
dichloromethane at a specified temperature (DCMT).
- Dichloromethane can be toxic by
WARNING
absorption through the skin and eyes. It is there-
The method can be used for any homogeneous
fore necessary to take precautions when handling
plain-walled unplasticized-PVC pipes, irrespective of
liquid dichloromethane or test pieces which have
their intended application. It can be used as a rapid
been immersed in it. Furthermore, the boiling
means of quality control during manufacture.
point of dichloromethane is low (40 “C). Conse-
quently, it has a high vapour pressure at ambient
The vapour is also toxic, the
temperatures.
threshold limit value corresponding to the maxi-
mum admissible concentration being 500 ml/m3
2 Principle
(ppm). Ventilation of the room or area in which
the container is kept and where the test pieces are
A piece of PVC-U pipe of specified length, chamfered
dried is therefore essential.
at one end to an angle dependent on its thickness, is
immersed for a fixed period of time in a thermo-
controlled dichloromethane bath in order
...

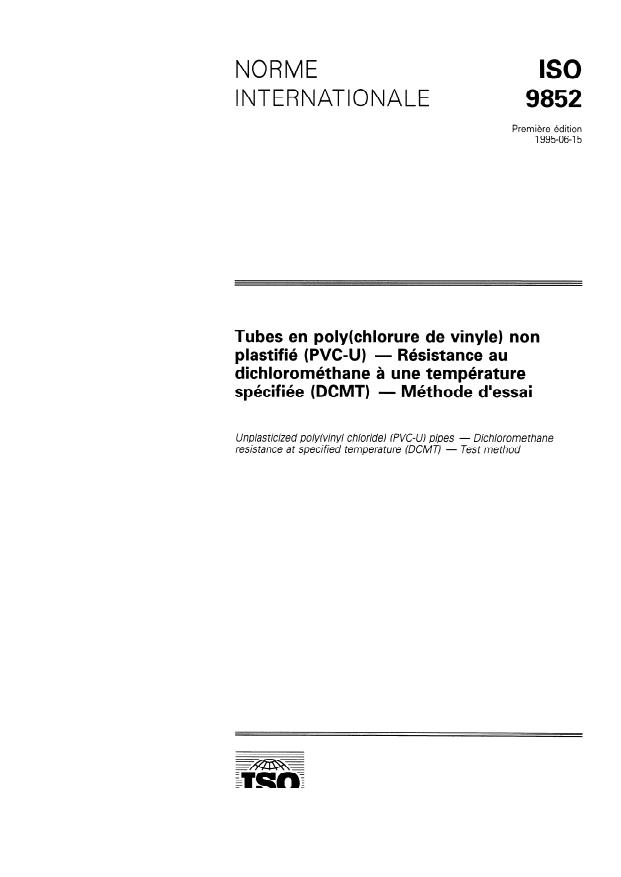

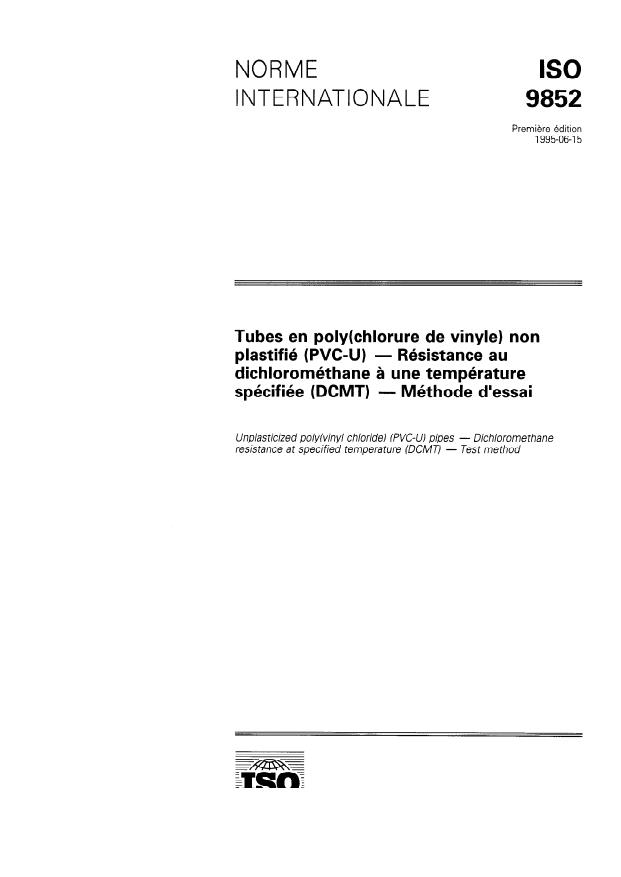

NORME
ISO
INTERNATIONALE
Première édition
1995-06-15
Tubes en poly(chlorure de vinyle) non
plastifié (PVGU) - Résistance au
dichlorométhane à une température
- Méthode d’essai
spécifiée (DCMT)
Unplas ticized polyfvinyl chloride) (PVC-U) pipes - Dichlorome thane
resistance at specified temperature (DCMT) - Test method
ISO 9852: 1995(F)

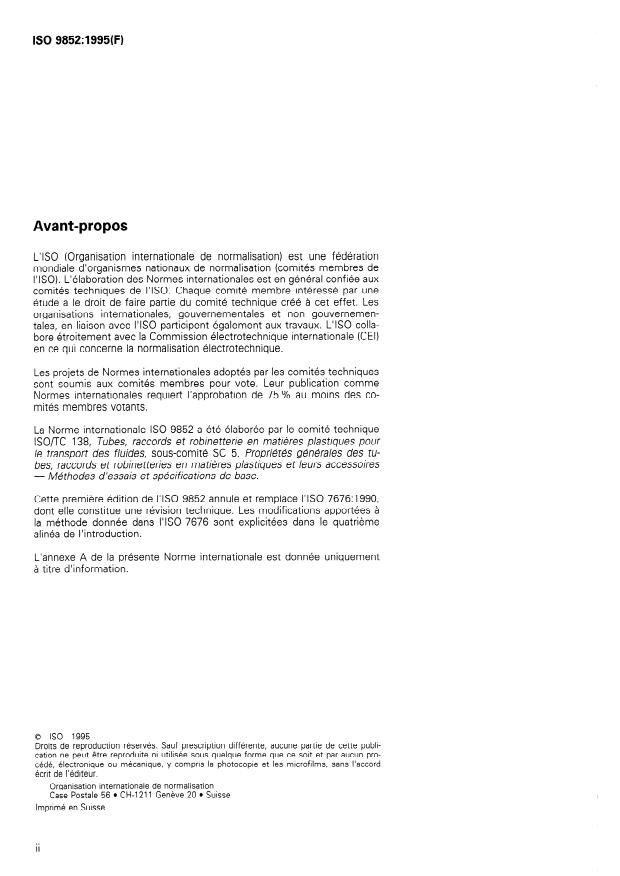

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 9852 a été élaborée par le comité technique
lSO/TC 138, Tubes, raccords et robinetterie en matières plastiques pour
le transport des fluides, sous-comité SC 5, Propriétés générales des tu-
bes, raccords et robinetteries en matières plastiques et leurs accessoires
- Méthodes d’essais et spécifica tiens de base.
Cette première édition de I’ISO 9852 annule et remplace I’ISO 7676:1990,
dont elle constitue une révision technique. Les modifications apportées à
la méthode donnée dans I’ISO 7676 sont explicitées dans le quatrième
alinéa de l’introduction.
te Norme internationale est do nnée uniquement
L annexe A de la présen
à titre d’info rmati on.
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms sans l’accord
écrit de l’éditeur
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
II
0 ISO

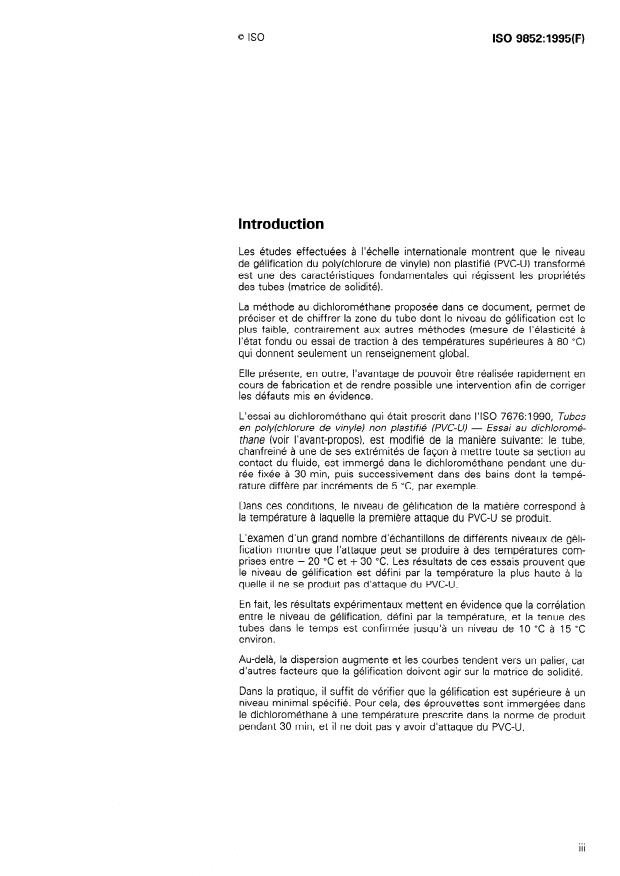

Introduction
Les études effectuées à l’échelle internationale montrent que le niveau
de gélification du poly(chlorure de vinyle) non plastifié (PVC-U) transformé
est une des caractéristiques fondamentales qui régissent les propriétés
des tubes (matrice de solidité).
La méthode au dichlorométhane proposée dans ce document, permet de
préciser et de chiffrer la zone du tube dont le niveau de gélification est le
plus faible, contrairement aux autres méthodes (mesure de l’élasticité à
l’état fondu ou essai de traction à des températures supérieures à 80 “C)
qui donnent seulement un renseignement global.
Elle présente, en outre, l’avantage de pouvoir être réalisée rapidement en
cours de fabrication et de rendre possible une intervention afin de corriger
les défauts mis en évidence.
L’essai au dichlorométhane qui était prescrit dans I’ISO 7676:1990, Tubes
en poly(chlorure de vinyle) non plastifié (PVC-lJ) - Essai au dichloromé-
thane (voir l’avant-propos), est modifié de la manière suivante: le tube,
chanfreiné à une de ses extrémités de façon à mettre toute sa section au
contact du fluide, est immergé dans le dichlorométhane pendant une du-
rée fixée à 30 min, puis successivement dans des bains dont la tempé-
rature diffère par incréments de 5 “C, par exemple.
Dans ces conditions, le niveau de gélification de la matière corresp #ond à
la température à laquelle la premiè re attaque du PVC-U se p
roduit.
L’examen d’un grand nombre d’échantillons de différents niveaux de géli-
fication montre que l’attaque peut se produire à des températures com-
prises entre - 20 “C et + 30 “C. Les résultats de ces essais prouvent que
le niveau de gélification est défini par la température la plus haute à la-
quelle il ne se produit pas d’attaque du PVC-U.
En fait, les résultats expérimentaux mettent en évidence que la corrélation
entre le niveau de gélification, défini par la température, et la tenue des
tubes dans le temps est confirmée jusqu’à un niveau de 10 “C à 15 “C
environ.
Au-delà, la dispersion augmente et les courbes tendent vers un palier, car
d’autres facteurs que la gélification doivent agir sur la matrice de solidité.
Dans la pratique, il suffit de vérifier que la gélification est supérieure à un
niveau minimal spécifié. Pour cela, des éprouvettes sont immergées dans
le dichlorométhane à une température prescrite dans la norme de produit
pendant 30 min, et il ne doit pas y avoir d’attaque du PVC-U.
. . .
Ill
Page blanche
ISO 9852: 1995(F)
NORME INTERNATIONALE 0 ISO
Tubes en poly(chlorure de vinyle) non plastifié
(PVC-U) - Résistance au dichlorométhane
- Méthode
à une température spécifiée (DCMT)
d’essai
3 Produit chimique
1 Domaine d’application
La présente Norme internationale prescrit une mé-
3.1 Dichlorométhane, de qualité analytique recon-
thode pour la détermination de la résistance au di-
nue.
chlorométhane à une température spécifiée (DCMT)
des tubes en poly(chlorure de vinyle) non plastifié
AVERTISSEMENT - Le dichlorométhane risque
(PVC-U). Cette méthode s’applique à tous les tubes
d’être nocif pour la peau et les yeux. II faut donc
en PVC-U à une seule paroi homogène quelle que soit
prendre des précautions lors de la manipulation
Elle peut être utilisée pour un
leur destination.
de celui-ci ou des éprouvettes qui y ont été im-
contrôle rapide en cours de fabrication.
mergées. De plus, le point d’ébullition du di-
chlorométhane est bas (40 “C); par conséquent, il
a une forte tension de vapeur à la température
ambiante. Les vapeurs sont également toxiques;
2 Principe
la valeur du seuil limite (TLV), comparable à la
Immersion d’une portion de tube en PVC-U, d’une concentration maximale admissible (MAC), est de
500 ml/m3 (ppm). La ventilation de la pièce où le
longueur donnée, chanfreinée à une extrémité selon
recipient est placé et où le séchage de l’éprouvette
un angle qui dépend de son
...
NORME
ISO
INTERNATIONALE
Première édition
1995-06-15
Tubes en poly(chlorure de vinyle) non
plastifié (PVGU) - Résistance au
dichlorométhane à une température
- Méthode d’essai
spécifiée (DCMT)
Unplas ticized polyfvinyl chloride) (PVC-U) pipes - Dichlorome thane
resistance at specified temperature (DCMT) - Test method
ISO 9852: 1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 9852 a été élaborée par le comité technique
lSO/TC 138, Tubes, raccords et robinetterie en matières plastiques pour
le transport des fluides, sous-comité SC 5, Propriétés générales des tu-
bes, raccords et robinetteries en matières plastiques et leurs accessoires
- Méthodes d’essais et spécifica tiens de base.
Cette première édition de I’ISO 9852 annule et remplace I’ISO 7676:1990,
dont elle constitue une révision technique. Les modifications apportées à
la méthode donnée dans I’ISO 7676 sont explicitées dans le quatrième
alinéa de l’introduction.
te Norme internationale est do nnée uniquement
L annexe A de la présen
à titre d’info rmati on.
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms sans l’accord
écrit de l’éditeur
Organisation internationale de normalisation
Case Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
II
0 ISO
Introduction
Les études effectuées à l’échelle internationale montrent que le niveau
de gélification du poly(chlorure de vinyle) non plastifié (PVC-U) transformé
est une des caractéristiques fondamentales qui régissent les propriétés
des tubes (matrice de solidité).
La méthode au dichlorométhane proposée dans ce document, permet de
préciser et de chiffrer la zone du tube dont le niveau de gélification est le
plus faible, contrairement aux autres méthodes (mesure de l’élasticité à
l’état fondu ou essai de traction à des températures supérieures à 80 “C)
qui donnent seulement un renseignement global.
Elle présente, en outre, l’avantage de pouvoir être réalisée rapidement en
cours de fabrication et de rendre possible une intervention afin de corriger
les défauts mis en évidence.
L’essai au dichlorométhane qui était prescrit dans I’ISO 7676:1990, Tubes
en poly(chlorure de vinyle) non plastifié (PVC-lJ) - Essai au dichloromé-
thane (voir l’avant-propos), est modifié de la manière suivante: le tube,
chanfreiné à une de ses extrémités de façon à mettre toute sa section au
contact du fluide, est immergé dans le dichlorométhane pendant une du-
rée fixée à 30 min, puis successivement dans des bains dont la tempé-
rature diffère par incréments de 5 “C, par exemple.
Dans ces conditions, le niveau de gélification de la matière corresp #ond à
la température à laquelle la premiè re attaque du PVC-U se p
roduit.
L’examen d’un grand nombre d’échantillons de différents niveaux de géli-
fication montre que l’attaque peut se produire à des températures com-
prises entre - 20 “C et + 30 “C. Les résultats de ces essais prouvent que
le niveau de gélification est défini par la température la plus haute à la-
quelle il ne se produit pas d’attaque du PVC-U.
En fait, les résultats expérimentaux mettent en évidence que la corrélation
entre le niveau de gélification, défini par la température, et la tenue des
tubes dans le temps est confirmée jusqu’à un niveau de 10 “C à 15 “C
environ.
Au-delà, la dispersion augmente et les courbes tendent vers un palier, car
d’autres facteurs que la gélification doivent agir sur la matrice de solidité.
Dans la pratique, il suffit de vérifier que la gélification est supérieure à un
niveau minimal spécifié. Pour cela, des éprouvettes sont immergées dans
le dichlorométhane à une température prescrite dans la norme de produit
pendant 30 min, et il ne doit pas y avoir d’attaque du PVC-U.
. . .
Ill
Page blanche
ISO 9852: 1995(F)
NORME INTERNATIONALE 0 ISO
Tubes en poly(chlorure de vinyle) non plastifié
(PVC-U) - Résistance au dichlorométhane
- Méthode
à une température spécifiée (DCMT)
d’essai
3 Produit chimique
1 Domaine d’application
La présente Norme internationale prescrit une mé-
3.1 Dichlorométhane, de qualité analytique recon-
thode pour la détermination de la résistance au di-
nue.
chlorométhane à une température spécifiée (DCMT)
des tubes en poly(chlorure de vinyle) non plastifié
AVERTISSEMENT - Le dichlorométhane risque
(PVC-U). Cette méthode s’applique à tous les tubes
d’être nocif pour la peau et les yeux. II faut donc
en PVC-U à une seule paroi homogène quelle que soit
prendre des précautions lors de la manipulation
Elle peut être utilisée pour un
leur destination.
de celui-ci ou des éprouvettes qui y ont été im-
contrôle rapide en cours de fabrication.
mergées. De plus, le point d’ébullition du di-
chlorométhane est bas (40 “C); par conséquent, il
a une forte tension de vapeur à la température
ambiante. Les vapeurs sont également toxiques;
2 Principe
la valeur du seuil limite (TLV), comparable à la
Immersion d’une portion de tube en PVC-U, d’une concentration maximale admissible (MAC), est de
500 ml/m3 (ppm). La ventilation de la pièce où le
longueur donnée, chanfreinée à une extrémité selon
recipient est placé et où le séchage de l’éprouvette
un angle qui dépend de son
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
Loading comments...
