INTERNATIONAL
ISO
STANDARD 5747
Second edition
1995-11-15
Pliers and nippers - Lever assisted side
cutting pliers, end and diagonal cutting
nippers - Dimensions and test values
Pinces et tenailles - Pinces articulhes coupantes de c6t6, coupantes en
bout et coupantes diagonale
- Dimensions et valeurs d ’essai
Reference number
ISO 5747:1995(E)
---------------------- Page: 1 ----------------------
ISO 5747:1995(E)

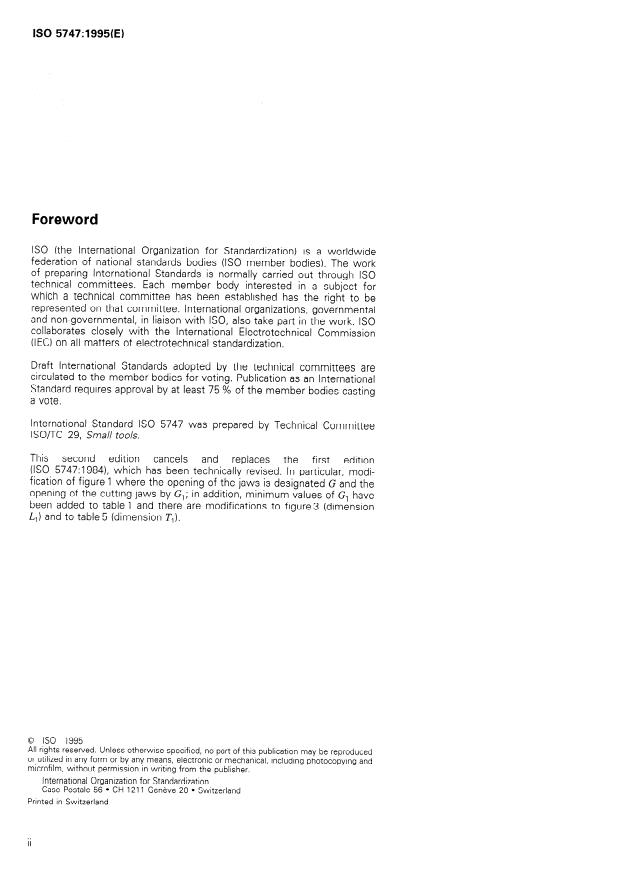

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national Standards bodies (ISO member bodies). The work
of preparing International Standards is normally carried out through ISO
technical committees. Esch member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, governmental
and non-governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(1 EC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 5747 was prepared by Technical Committee
ISO/TC 29, Small tools.
This second edition cancels and replaces the first edition
(ISO 5747:1984), which has been technically revised. In particular, modi-
fication of figure 1 where the opening of the jaws is designated G and the
opening of the cutting jaws by G,; in addition, minimum values of G, have
been added to table 1 and there are modifications to figure 3 (dimension
L,) and to table 5 (dimension T,).
0 ISO 1995
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronie or mechanical, including photocopyrng and
microfilm, without Permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l CH-l 211 Geneve 20 l Switzerland
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD 0 60 ISO 5747:1995(E)
Pliers and nippers - Lever assisted side cutting pliers,
end and diagonal cutting nippers - Dimensions and
test values
1 Scope
This International Standard specifies the principal dimensions of lever assisted side cutting pliers and end and di-
agonal cutting nippers, as weil as the test values for the pliers and nippers to verify their functioning, according
to ISO 5744. General technical requirements are given in ISO 5743.
The Iever assisted pliers in this International Standard are only examples and are not intended to affect the
manufacturer ’s design.
2 Normative references
The following Standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All Standards are subject to
revision, and Parties to agreements based on this International Standard are encouraged to investigate the possi-
bility of applying the most recent editions of the Standards indicated below. Members of IEC and ISO maintain
registers of currently valid International Standards.
ISO 5743:1988, Pliers and nipper-s - General technical requiremen ts.
ISO 5744: 1988, Pliers and nippers - Methods of test.
---------------------- Page: 3 ----------------------
ISO 5747:1995(E)
3 Dimensions and test values
3.1 Lever assisted side cutting pliers for hard wire
See figure 1 and tables 1 and 2.
Dimensions in millimetres
t
bz
I
1
L
4
c
Figure 1
Table 1
Dimensions in millimetres
G
k W3 W4 Gl
T1
L
max. max. max. min. min.
max.
- 10 32 6
125+6 25 32 4
- 8
140 + 7 28 36 4,5 11 3,5
- 4,5 10
160+8 32 40 5 12
200 - + 10 40 50 6 16 Tl 16
Cutting-pliers shall be tested in accordance with ISO 5744.
After the load test, the permanent set s shall not exceed the value given in table 2. If the distance L, is not suitable
for the load test the following formula may be applied:
F x L,
F’ =L’
1
---------------------- Page: 4 ----------------------
0 ISO ISO 5747:1995(E)
where
is the load which is not given in table2;
F’
is the load given in table2;
F
is the distance from the centre of the joint rivet to the applied load given in table2;
Ll
is the measured distance from the centre of the joint rivet to the applied load.
L'l
The maximum cutting forte (F,) and diameter (D) of the test wire shall not exceed the values given in table 2.
Table 2
Cutting test Load test
Diameter of hard Maximum cutting
Maximum
L
Ll
Load
test wire forte permanent set
Lever ratiol)
3)
D 2) F F S
1 ,max
max
mm mm mm N N mm
1
15 1,25 260 360
125 60
1
1,4 450
15 310
140 75
2
IB 370 540
15
160 90
2 3
15 750
200 125 530
1) Lever
...
NORME
ISO
INTERNATIONALE
5747
Deuxième édition
1995-I l-1 5
Pinces et tenailles - Pinces articulées
coupantes de côté, coupantes en bout et
coupantes diagonale - Dimensions et
valeurs d’essai
Pliers and nippers - Lever assisted side cutting plier-s, end and diagonal
cutting nippers - Dimensions and test values
Numéro de référence
ISO 5747:1995(F)
---------------------- Page: 1 ----------------------
ISO 5747:1995(F)

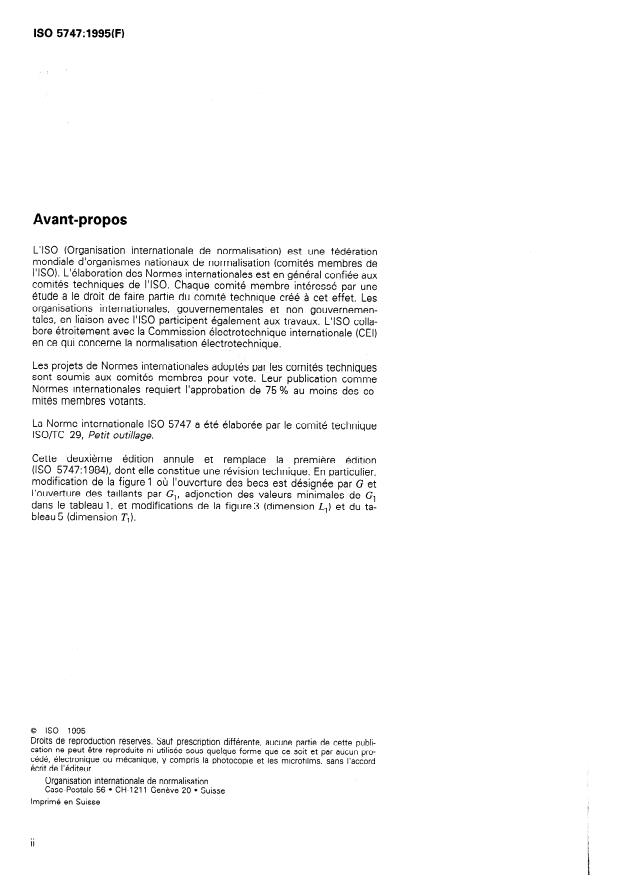

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 5747 a été élaborée par le comité technique
lSO/lC 29, Petit outillage.
Cette deuxième édition annule et remplace la première édition
(ISO 5747:1984), dont elle constitue une révision technique. En particulier,
modification de la figure 1 où l’ouverture des becs est désignée par G et
l’ouverture des taillants par G,, adjonction des valeurs minimales de G,
dans le tableau 1, et modifications de la figure 3 (dimension L,) et du ta-
bleau 5 (dimension T,).
0 60 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case.Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO ISO 5747:1995(F)
Pinces et tenailles - Pinces articulées coupantes de
côté, coupantes en bout et coupantes diagonale -
Dimensions et valeurs d’essai
1 Domaine d’application
La présente Norme internationale prescrit les principales dimensions des pinces articulées coupantes de côté,
coupantes en bout et coupantes diagonale, ainsi que les valeurs d’essai en vue de vérifier leur aptitude fonction-
nelle, conformément à I’ISO 5744. Les spécifications techniques générales sont données dans I’ISO 5743.
Les pinces articulées illustrant la présente Norme internationale ne sont données qu’à titre d’exemples. Elles ne
doivent en rien influencer la conception.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 5743: 1988, Pinces et tenailles - Spécifications techniques générales.
ISO 5744: 1988, Pinces et tenailles - Méthodes d’essai.
1
---------------------- Page: 3 ----------------------
ISO 5747:1995(F)

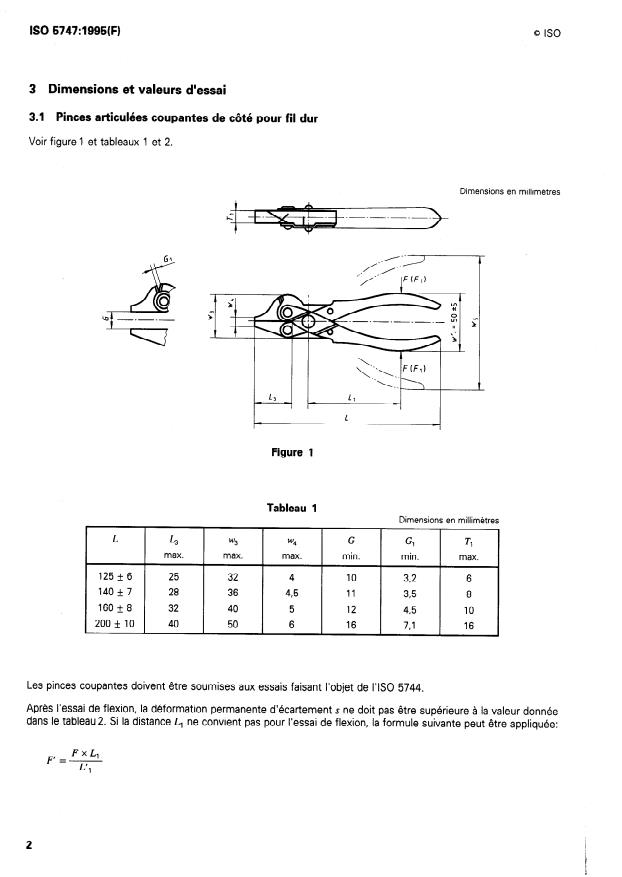

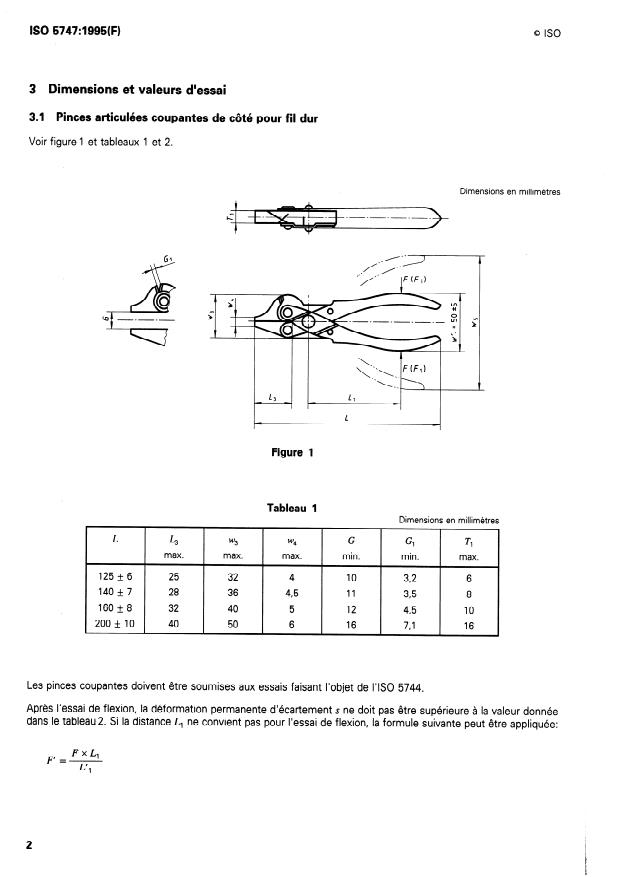

3 Dimensions et valeurs d’essai
3.1 Pinces articulées coupantes de côté pour fil dur
Voir figure 1 et tableaux 1 et 2.
Dimensions en millimètres
t
h’
I
1
Figure 1
Tableau 1
Dimensions en millimètres
L
G
L3 W3 W4
Gl T1
max. max. max. min. min.
max.
125+6
25 32 4
10 32 6
-
4,5 11
140 + 7 28 36 3,5 8
-
160+8
32 40 10
5 12 4,5
-
6 16
200 + 10 40 50 7J 16
-
.
I
Les pinces coupantes doivent être soumises aux essais faisant l’objet de I’ISO 5744.
Après l’essai de flexion, la déformation permanente d’écartement s ne doit pas être supérieure à la valeur donnée
dans le-tableau 2. Si la distance L, ne convient pas pour l’essai de flexion, la formule suivante peut être appliquée:
F x L,
=-
F’
L'l
---------------------- Page: 4 ----------------------
6 ISO ISO 5747:1995(F)
où
F’ est la force, qui ne figure pas dans le tableau 2;
F est la force donnée dans le tableau2;
est la distance entre le centre de l’axe d’articulation et le point d’application de la force donnée dans
Ll
le tableau 2;
est la distance mesurée entre le centre de l’axe d’articulation et le point d’application de la force.
L’l
La force de
...
NORME
ISO
INTERNATIONALE
5747
Deuxième édition
1995-I l-1 5
Pinces et tenailles - Pinces articulées
coupantes de côté, coupantes en bout et
coupantes diagonale - Dimensions et
valeurs d’essai
Pliers and nippers - Lever assisted side cutting plier-s, end and diagonal
cutting nippers - Dimensions and test values
Numéro de référence
ISO 5747:1995(F)
---------------------- Page: 1 ----------------------
ISO 5747:1995(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO 5747 a été élaborée par le comité technique
lSO/lC 29, Petit outillage.
Cette deuxième édition annule et remplace la première édition
(ISO 5747:1984), dont elle constitue une révision technique. En particulier,
modification de la figure 1 où l’ouverture des becs est désignée par G et
l’ouverture des taillants par G,, adjonction des valeurs minimales de G,
dans le tableau 1, et modifications de la figure 3 (dimension L,) et du ta-
bleau 5 (dimension T,).
0 60 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case.Postale 56 l CH-l 211 Genève 20 l Suisse
Imprimé en Suisse
ii
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE 0 ISO ISO 5747:1995(F)
Pinces et tenailles - Pinces articulées coupantes de
côté, coupantes en bout et coupantes diagonale -
Dimensions et valeurs d’essai
1 Domaine d’application
La présente Norme internationale prescrit les principales dimensions des pinces articulées coupantes de côté,
coupantes en bout et coupantes diagonale, ainsi que les valeurs d’essai en vue de vérifier leur aptitude fonction-
nelle, conformément à I’ISO 5744. Les spécifications techniques générales sont données dans I’ISO 5743.
Les pinces articulées illustrant la présente Norme internationale ne sont données qu’à titre d’exemples. Elles ne
doivent en rien influencer la conception.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite, constituent des
dispositions valables pour la présente Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes des accords fondés sur la présente
Norme internationale sont invitées à rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre des Normes internationales en vigueur
à un moment donné.
ISO 5743: 1988, Pinces et tenailles - Spécifications techniques générales.
ISO 5744: 1988, Pinces et tenailles - Méthodes d’essai.
1
---------------------- Page: 3 ----------------------
ISO 5747:1995(F)
3 Dimensions et valeurs d’essai
3.1 Pinces articulées coupantes de côté pour fil dur
Voir figure 1 et tableaux 1 et 2.
Dimensions en millimètres
t
h’
I
1
Figure 1
Tableau 1
Dimensions en millimètres
L
G
L3 W3 W4
Gl T1
max. max. max. min. min.
max.
125+6
25 32 4
10 32 6
-
4,5 11
140 + 7 28 36 3,5 8
-
160+8
32 40 10
5 12 4,5
-
6 16
200 + 10 40 50 7J 16
-
.
I
Les pinces coupantes doivent être soumises aux essais faisant l’objet de I’ISO 5744.
Après l’essai de flexion, la déformation permanente d’écartement s ne doit pas être supérieure à la valeur donnée
dans le-tableau 2. Si la distance L, ne convient pas pour l’essai de flexion, la formule suivante peut être appliquée:
F x L,
=-
F’
L'l
---------------------- Page: 4 ----------------------
6 ISO ISO 5747:1995(F)
où
F’ est la force, qui ne figure pas dans le tableau 2;
F est la force donnée dans le tableau2;
est la distance entre le centre de l’axe d’articulation et le point d’application de la force donnée dans
Ll
le tableau 2;
est la distance mesurée entre le centre de l’axe d’articulation et le point d’application de la force.
L’l
La force de
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
