INTERNATIONAL ISO
STANDARD 4017
Fifth edition
2014-06-15
Fasteners — Hexagon head screws —
Product grades A and B
Fixations — Vis à tête hexagonale entièrement filetées — Grades A et
B
Reference number
ISO 4017:2014(E)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 4017:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 4017:2014(E)
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Dimensions . 2
4 Specifications and reference International Standards . 8
5 Designation . 8
Bibliography . 9
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 4017:2014(E)

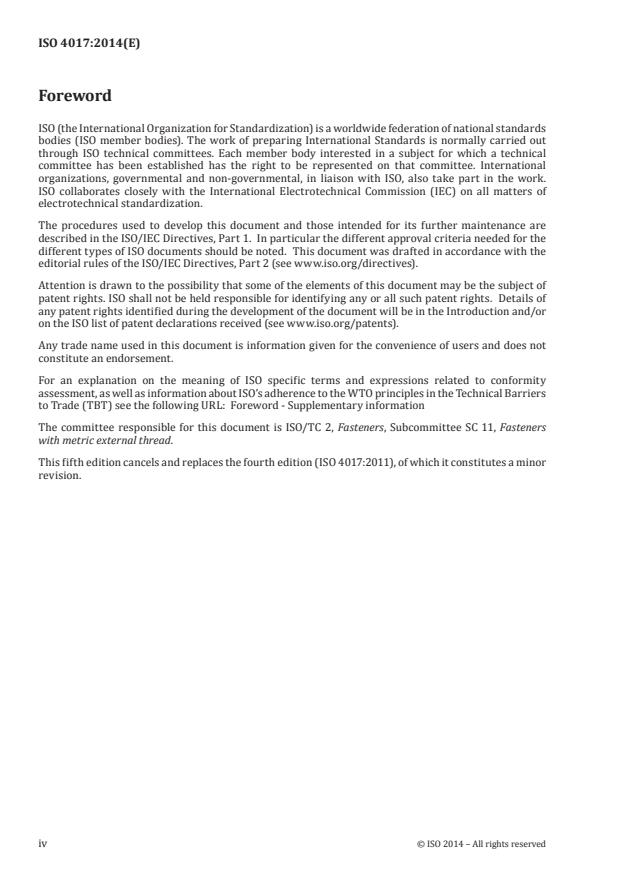

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 2, Fasteners, Subcommittee SC 11, Fasteners
with metric external thread.
This fifth edition cancels and replaces the fourth edition (ISO 4017:2011), of which it constitutes a minor
revision.
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 4017:2014(E)
Introduction
This International Standard belongs to a complete family of product standards developed by ISO on
external hexagon drive fasteners. It comprises the following:
a) hexagon head bolts (ISO 4014, ISO 4015, ISO 4016 and ISO 8765);
b) hexagon head screws (ISO 4017, ISO 4018 and ISO 8676);
c) hexagon nuts (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041, ISO 7042,
ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 and ISO 10513);
d) hexagon bolts with flange (ISO 4162, ISO 15071 and ISO 15072);
e) hexagon nuts with flange (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126 and
ISO 21670).
© ISO 2014 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 4017:2014(E)
Fasteners — Hexagon head screws — Product grades A and
B
1 Scope
This International Standard specifies the characteristics of hexagon head screws with threads from
M1,6 up to and including M64, of product grade A for threads M1,6 to M24 and nominal lengths up to
and including 10 d or 150 mm, whichever is the shorter, and product grade B for threads over M24 or
nominal lengths over 10 d or 150 mm, whichever is the shorter.
NOTE This type of product is the same as that covered by ISO 4014 with the exception of threading up to head
and nominal lengths up to and including 200 mm as preferred lengths.
If, in special cases, specifications other than those listed in this International Standard are required,
they can be selected from existing International Standards, for example ISO 724, ISO 888, ISO 898-1,
ISO 965-1, ISO 3506-1, ISO 4753 and ISO 4759-1.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and descriptions of dimensions
ISO 724, ISO general-purpose metric screw threads — Basic dimensions
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws
and studs with specified property classes — Coarse thread and fine pitch thread
ISO 965-1, ISO general purpose metric screw threads — Tolerances — Part 1: Principles and basic data
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless steel fasteners — Part 1: Bolts, screws
and studs
ISO 3508, Thread run-outs for fasteners with thread in accordance with ISO 261 and ISO 262
ISO 4042, Fasteners — Electroplated coatings
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
ISO 10684, Fasteners — Hot dip galvanized coatings
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 4017:2014(E)
3 Dimensions
See Figure 1 and Tables 1 and 2.
Symbols and descriptions of dimensions are specified in ISO 225.
Dimensions in millimetres
Key
a
β = 15° to 30°
b
Point shall be chamfered or for threads ≤ M4 may be as-rolled (sheared end) in accordance with ISO 4753.
c
Incomplete thread u ≤ 2P.
d
Reference datum for d .
w
e
d ≈ pitch diameter
s
f
Permissible shape.
Figure 1 — Dimensions
2 © ISO 2014 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 4017:2014(E)
Table 1 — Preferred threads
Dimensions in millimetres
Thread,d M1,6 M2 M2,5 M3 M4 M5 M6
P 0,35 0,40,450,5 0,70,8 1
a
1,05 1,20 1,35 1,52,1 2,43
max.
a
min. 0,35 0,40 0,45 0,50,7 0,81
max. 0,25 0,25 0,25 0,40 0,40 0,50 0,50
c
min. 0,10 0,10 0,10 0,15 0,15 0,15 0,15
d
max. 2,0 2,63,1 3,64,7 5,76,8
a
A 2,27 3,07 4,07 4,57 5,88 6,88 8,88
d
Product grade min.
w
B2,302,953,954,455,746,748,74
A 3,41 4,32 5,45 6,01 7,66 8,79 11,05
e Product grade min.
B3,284,185,315,887,508,63 10,89
nom. 1,1 1,4 1,72 2,83,5 4
max. 1,225 1,525 1,825 2,125 2,925 3,65 4,15
Product gradeA
k min. 0,975 1,275 1,575 1,875 2,675 3,35 3,85
max. 1,30 1,60 1,90 2,20 3,00 3,74 4,24
Product gradeB
min. 0,90 1,20 1,50 1,80 2,60 3,26 3,76
A 0,68 0,89 1,10 1,31 1,87 2,35 2,70
b
k Product grade min.
w
B0,630,841,051,261,822,282,63
r min. 0,10,1 0,10,1 0,20,2 0,25
nom. = max. 3,24 55,5 78 10
s A 3,02 3,82 4,82 5,32 6,78 7,78 9,78
Product grade min.
B2,903,704,705,206,647,649,64
Product grade
AB
l
nom. min. max. min. max.
2 ––
1,82,2
3 2,83,2 ––
4 3,76 4,24 ––
5 4,76 5,24 ––
6 5,76 6,24 ––
8 7,71 8,29 ––
10 9,71 10,29 ––
12 11,65 12,35 ––
16 15,65 16,35 ––
20 19,58 20,42 18,95 21,05
25 24,58 25,42 23,95 26,05
30 29,58 30,42 28,95 31,05
35 34,5 35,533,75 36,25
40 39,5 40,538,75 41,25
45 44,5 45,543,75 46,25
50 49,5 50,548,75 51,25
55 54,4 55,653,5 56,5
60 59,4 60,658,5 61,5
65 64,4 65,663,5 66,5
70 69,4 70,668,5 71,5
80 79,4 80,678,581,5
90 89,3 90,788,25 91,75
100 99,3 100,798,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 –– 158 162
180 –– 178 182
200 –– 197,7 202,3
© ISO 2014 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 4017:2014(E)
Table 1 — (continued)
Dimensions in millimetres
Thread,d M8 M10M12 M16M20 M24
P 1,25 1,51,752 2,53
a
44,5 5,36 7,59
max.
a
min. 1,25 1,51,752 2,53
max. 0,60 0,60 0,60 0,80 0,80 0,80
c
min. 0,15 0,15 0,15 0,20 0,20 0,20
d
max. 9,2 11,2 13,7 17,7 22,426,4
a
A 11,63 14,63 16,63 22,49 28,19 33,61
d
Product grade min.
w
B 11,47 14,47 16,47 22,00 27,70 33,25
A 14,38 17,77 20,03 26,75 33,53 39,98
e Product grade min.
B 14,20 17,59 19,85 26,17 32,95 39,55
nom. 5,36,4 7,510 12,515
max. 5,45 6,58 7,68 10,18 12,715 15,215
Product gradeA
k min. 5,15 6,22 7,32 9,82 12,285 14,785
max. 5,54 6,69 7,79 10,29 12,85 15,35
Product gradeB
min. 5,06 6,11 7,21 9,71 12,15 14,65
A 3,61 4,35 5,12 6,87 8,60 10,35
b
k Product grade min.
w
B3,544,285,056,8 8,51 10,26
r min. 0,40,4 0,60,6 0,80,8
nom. = max. 13 16 18 24 30 36
s A 12,73 15,73 17,73 23,67 29,67 35,38
Product grade min.
B 12,57 15,57 17,57 23,16 29,16 35,0
...
NORME ISO
INTERNATIONALE 4017
Cinquième édition
2014-06-15
Version corrigée
2015-01-15
Fixations — Vis à tête hexagonale
entièrement filetées — Grades A et B
Fasteners — Hexagon head screws — Product grades A and B
Numéro de référence
ISO 4017:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------

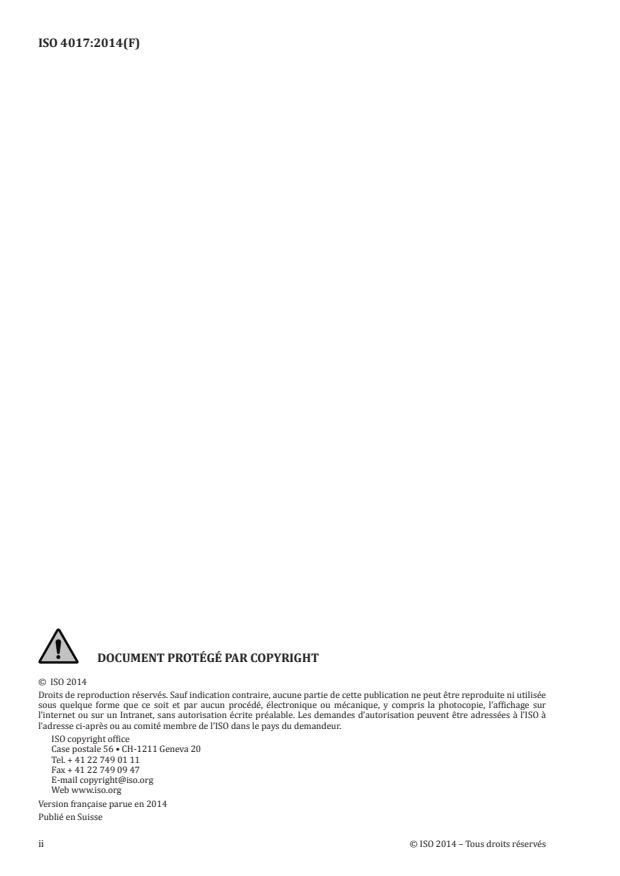

ISO 4017:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2014
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 4017:2014(F)
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 2
4 Spécifications et Normes internationales de référence . 8
5 Désignation . 8
Bibliographie . 9
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 4017:2014(F)

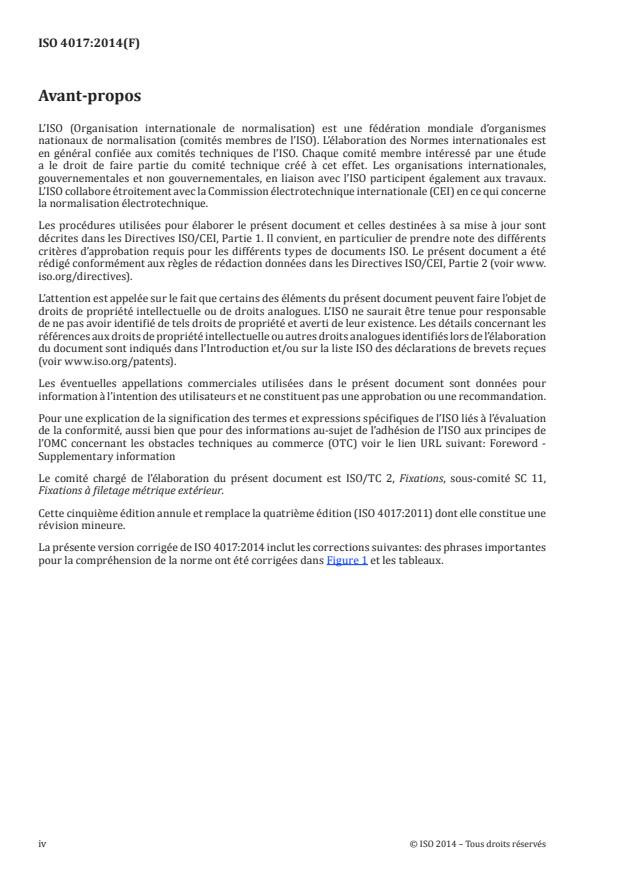

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/patents).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au-sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien URL suivant: Foreword -
Supplementary information
Le comité chargé de l’élaboration du présent document est ISO/TC 2, Fixations, sous-comité SC 11,
Fixations à filetage métrique extérieur.
Cette cinquième édition annule et remplace la quatrième édition (ISO 4017:2011) dont elle constitue une
révision mineure.
La présente version corrigée de ISO 4017:2014 inclut les corrections suivantes: des phrases importantes
pour la compréhension de la norme ont été corrigées dans Figure 1 et les tableaux.
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 4017:2014(F)
Introduction
La présente Norme internationale fait partie de la série complète des normes de produit ISO traitant des
éléments de fixation à entraînement hexagonal. La série comprend:
a) les vis à tête hexagonale partiellement filetées (ISO 4014, ISO 4015, ISO 4016 and ISO 8765);
b) les vis à tête hexagonale entièrement filetées (ISO 4017, ISO 4018 and ISO 8676);
c) les écrous hexagonaux (ISO 4032, ISO 4033, ISO 4034, ISO 4035, ISO 4036, ISO 7040, ISO 7041,
ISO 7042, ISO 7719, ISO 7720, ISO 8673, ISO 8674, ISO 8675, ISO 10511, ISO 10512 and ISO 10513);
d) les vis à tête hexagonale à embase (ISO 4162, ISO 15071 and ISO 15072);
e) les écrous hexagonaux à embase (ISO 4161, ISO 7043, ISO 7044, ISO 10663, ISO 12125, ISO 12126
and ISO 21670).
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 4017:2014(F)
Fixations — Vis à tête hexagonale entièrement filetées —
Grades A et B
1 Domaine d’application
La présente Norme internationale spécifie les caractéristiques des vis à tête hexagonale entièrement
filetées de diamètre de filetage M1,6 à M64 inclus, de grade A pour les filetages de diamètre M1,6 à M24
inclus et de longueur nominale inférieure ou égale à 10d ou à 150 mm, la plus petite des deux valeurs
étant retenue, et de grade B pour les filetages de diamètre supérieur à M24 ou de longueur nominale
supérieure à 10d ou à 150 mm, la plus petite des deux valeurs étant retenue.
NOTE Ce type de produit est le même que celui qui est traité dans l’ISO 4014, à l’exception du filetage jusque
sous tête et de la longueur nominale inférieure ou égale à 200 mm en série courante.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, il est recommandé de les sélectionner dans les Normes internationales
existantes, par exemple ISO 724, ISO 888, ISO 898-1, ISO 965-1, ISO 3506-1, ISO 4753 et ISO 4759-1.
2 Références normatives
Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et description des dimensions
ISO 724, Filetages métriques ISO pour usages généraux — Dimensions de base
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié —
Partie 1: Vis, goujons et tiges filetés de classes de qualités spécifiées — Filetages à pas gros et filetages à pas
fin
ISO 965-1, Filetages métriques ISO pour usages généraux — Tolérances — Partie 1: Principes et données
fondamentales
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 3508, Filets incomplets pour les éléments de fixation avec un filetage selon ISO 261 et ISO 262
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances pour éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d’usage général
ISO 8839, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux
ISO 8992, Éléments de fixation — Exigences générales pour vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 4017:2014(F)
ISO 10684, Éléments de fixation — Revêtements de galvanisation à chaud
3 Dimensions
Voir Figure 1 et Tableaux 1 et 2.
Les symboles et la description des dimensions sont spécifiés dans l’ISO 225.
Dimensions en millimètres
Légende
a
β = 15° à 30°
b
Le bout doit être chanfreiné ou, pour les vis de filetage ≤ M4, l’extrémité peut être brute de roulage (extrémité
cisaillée) conformément à l’ISO 4753.
c
Filetage incomplet u ≤ 2P.
d
Axe de référence pour d .
w
e
d ≈ diamètre sur flancs de filet
s
f
Forme admise.
Figure 1 — Dimensions
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 4017:2014(F)
Tableau 1 — Filetages préférentiels
Dimensions en millimètres
Filetage,d M1,6 M2 M2,5 M3 M4 M5 M6
P 0,35 0,40,450,5 0,70,8 1
a
1,05 1,20 1,35 1,52,1 2,43
max.
a
min. 0,35 0,40 0,45 0,50,7 0,81
max. 0,25 0,25 0,25 0,40 0,40 0,50 0,50
c
min. 0,10 0,10 0,10 0,15 0,15 0,15 0,15
d
max. 2,0 2,63,1 3,64,7 5,76,8
a
A 2,27 3,07 4,07 4,57 5,88 6,88 8,88
d
Grade min.
w
B2,302,953,954,455,746,748,74
A 3,41 4,32 5,45 6,01 7,66 8,79 11,05
e Grade min.
B3,284,185,315,887,508,63 10,89
nom. 1,1 1,4 1,72 2,83,5 4
max. 1,225 1,525 1,825 2,125 2,925 3,65 4,15
GradeA
k min. 0,975 1,275 1,575 1,875 2,675 3,35 3,85
max. 1,30 1,60 1,90 2,20 3,00 3,74 4,24
Grade B
min. 0,90 1,20 1,50 1,80 2,60 3,26 3,76
A 0,68 0,89 1,10 1,31 1,87 2,35 2,70
b
k Grade min.
w
B0,630,841,051,261,822,282,63
r min. 0,10,1 0,10,1 0,20,2 0,25
nom. = max. 3,24 55,5 78 10
s A 3,02 3,82 4,82 5,32 6,78 7,78 9,78
Grade min.
B2,903,704,705,206,647,649,64
Grade
AB
l
nom. min. max. min. max.
2 1,82,2 ––
3 2,83,2 ––
4 3,76 4,24 ––
5 4,76 5,24 ––
6 5,76 6,24 ––
8 7,71 8,29 ––
10 9,71 10,29 ––
12 11,65 12,35 ––
16 15,65 16,35 ––
20 19,58 20,42 18,95 21,05
25 24,58 25,42 23,95 26,05
30 29,58 30,42 28,95 31,05
35 34,5 35,533,75 36,25
40 39,5 40,538,75 41,25
45 44,5 45,543,75 46,25
50 49,5 50,548,75 51,25
55 54,4 55,653,5 56,5
60 59,4 60,658,5 61,5
65 64,4 65,663,5 66,5
70 69,4 70,668,5 71,5
80 79,4 80,678,581,5
90 89,3 90,788,25 91,75
100 99,3 100,798,25 101,75
110 109,3 110,7 108,25 111,75
120 119,3 120,7 118,25 121,75
130 129,2 130,8 128 132
140 139,2 140,8 138 142
150 149,2 150,8 148 152
160 –– 158 162
180 –– 178 182
200 –– 197,7 202,3
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 4017:2014(F)
Tableau 1 — (suite)
Dimensions en millimètres
Filetage,d M8 M10M12 M16M20 M24
P 1,25 1,51,752 2,53
a
44,5 5,36 7,59
max.
a
min. 1,25 1,51,752 2,53
max. 0,60 0,60 0,60 0,80 0,80 0,80
c
min. 0,15 0,15 0,15 0,20 0,20 0,20
d
max. 9,2 11,2 13,7 17,7 22,426,4
a
A 11,63 14,63 16,63 22,49 28,19 33,61
d
Grade min.
w
B 11,47 14,47 16,47 22,00 27,70 33,25
A 14,38 17,77 20,03 26,75 33,53 39,98
e Grade min.
B 14,20 17,59 19,85 26,17 32,95 39,55
nom. 5,36,4 7,510 12,515
max. 5,45 6,58 7,68 10,1
...
