INTERNATIONAL ISO
STANDARD 14096-1
First edition
2005-06-15
Non-destructive testing — Qualification
of radiographic film digitisation
systems —
Part 1:
Definitions, quantitative measurements of
image quality parameters, standard
reference film and qualitative control
Essais non destructifs — Qualification des systèmes de numérisation
des films radiographiques —
Partie 1: Définitions, mesures quantitatives des paramètres de qualité
d'image, film de référence normalisé et contrôle qualitatif
Reference number
ISO 14096-1:2005(E)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 14096-1:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14096-1:2005(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 14096-1 was prepared by the European Committee for Standardization (CEN) (as EN 14096-1:2003) and
was adopted, under a special “fast-track procedure”, by Technical Committee ISO/TC 135, Non-destructive
testing, Subcommittee SC 5, Radiation methods ISO/TC, in parallel with its approval by the ISO member
bodies.
ISO 14096 consists of the following parts, under the general title Non-destructive testing — Qualification of
radiographic film digitisation systems:
Part 1: Definitions, quantitative measurements of image quality parameters, standard reference film and
qualitative control
Part 2: Minimum requirements
© ISO 2005 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)

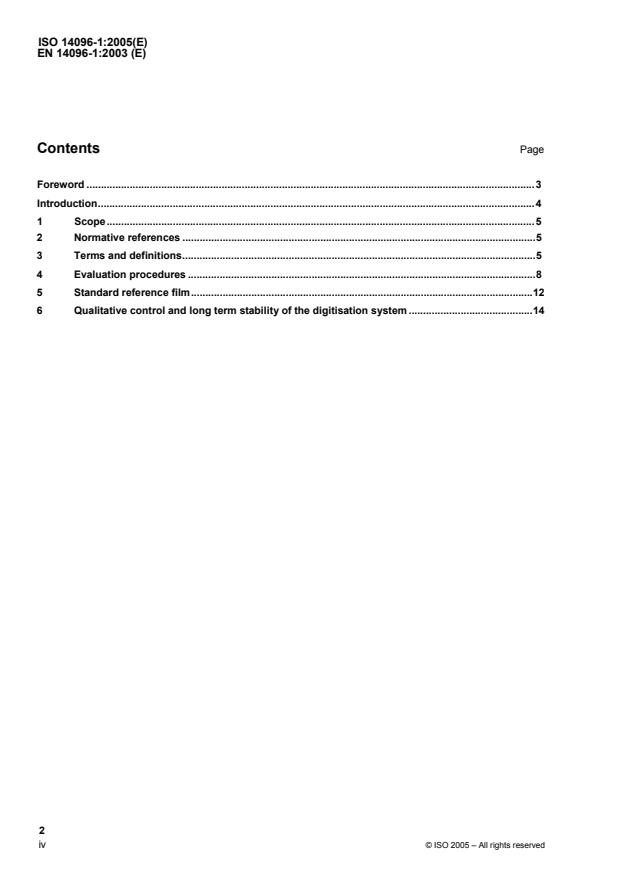

Contents Page
Foreword .3
Introduction.4
1 Scope.5
2 Normative references .5
3 Terms and definitions.5
4 Evaluation procedures .8
5 Standard reference film.12
6 Qualitative control and long term stability of the digitisation system .14
2
iv © ISO 2005 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
Foreword
This document (EN 14096-1:2003) has been prepared by Technical Committee CEN/TC 138, "Non-destructive
testing", the secretariat of which is held by AFNOR.
This European Standard shall be given the status of a national standard, either by publication of an identical text or
by endorsement, at the latest by October 2003, and conflicting national standards shall be withdrawn at the latest
by October 2003.
EN 14096 comprises a series of European Standards for radiographic film digitisation systems which is made up of
the following:
EN 14096-1, Non-destructive testing – Qualification of radiographic film digitisation systems – Part 1: Definitions,
quantitative measurements of image quality parameters, standard reference film and qualitative control
EN 14096-2, Non-destructive testing – Qualification of radiographic film digitisation systems – Part 2: Minimum
requirements
According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following
countries are bound to implement this European Standard: Austria, Belgium, Czech Republic, Denmark, Finland,
France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Luxembourg, Malta, Netherlands, Norway, Portugal,
Slovakia, Spain, Sweden, Switzerland and the United Kingdom.
3
© ISO 2005 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
Introduction
Radiographic film systems are used for industrial inspection by X- and gamma rays. To apply modern means of
computer support for analysis, transmission and storage the information stored in the radiographic film should be
converted into digital data (digitisation). This European Standard defines minimum requirements to ensure that the
relevant information for evaluation of the digital data is preserved during the film digitisation process.
4
vi © ISO 2005 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
1 Scope
This European Standard specifies procedures for the evaluation of basic performance parameters of the
radiographic film digitisation process such as spatial resolution and spatial linearity, density range, density contrast
sensitivity and characteristic transfer curve. They can be integrated into the system software and together with a
standard reference film (as described in clause 5) used for quality control of the digitisation process. This reference
film provides a series of test targets for performance evaluation. The test targets are suitable for evaluating a
digitisation system with a spatial resolution down to 25 μm, a density contrast sensitivity down to 0,02 optical
density, a density range of 0,5 to 4,5 and a film size capacity of (350 x 430) mm². This standard does not address
signal processing and display of the digitised data.
2 Normative references
This European Standard incorporates by dated or undated reference, provisions from other publications. These
normative references are cited at the appropriate places in the text, and the publications are listed hereafter. For
dated references, subsequent amendments to or revisions of any of these publications apply to this European
Standard only when incorporated in it by amendment or revision. For undated references the latest edition of the
publication referred to applies (including amendments).
EN 584-1, Non-destructive testing Industrial radiographic film — Part 1: Classification of film systems for
industrial radiography.
EN 14096-2, Non-destructive testing — Qualification of radiographic film digitisation systems — Part 2: Minimum
requirements.
3 Terms and definitions
For the purposes of this European Standard, the following terms and definitions apply.
3.1
radiographic film digitisation system
digitiser
sequential application of the two functions below:
a) detection of the diffuse transmittance of a small unit area of the film (pixel, picture element) by means of an
optical detector, giving an electric output signal (geometrical digitisation);
b) conversion of the above electrical signal into a numerical value (densitometrical digitisation)
3.2
scanning aperture
S
A
spatial extension (area) on the radiographic film through which the digitiser performs the scanning of one pixel for
geometrical digitisation
The size of the scanning aperture corresponds:
5
© ISO 2005 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
3.3
pixel size
P
geometrical centre-to-centre distance between adjacent pixels in a row (horizontal pitch) or column (vertical pitch)
of the scanned image
3.4
optical density
D
logarithmic value to the base 10 of the diffuse light intensity ratio in front of (I ) and behind (I ) the radiographic film
0 D
according to equation (1):
I
0
D lg (1)
I
D
3.5
edge spread function
ESF
resulting profile across a step function after digitisation
NOTE This function can be either as light intensity or optical density.
3.6
digitiser unsharpness
U
D
blurring of sharp edges by the scanning aperture, scattered light, flare or electronic bandwidth
It is determined from the geometrical distance of the 10% and 90% point of the Edge Spread Function (ESF) from a
light intensity step function.
3.7
spatial frequency
f
described by a sinusoidal intensity variation along a geometrical axis
The period of this function is measured in number of line pairs per millimetre (lp/mm).
3.8
spatial frequency maximum value
f
c
in theory, this value, in number of line pairs per millimetre, is given by the Nyquist sampling theorem, see equation
(2):
f 1 / (2 * P) (2)
c
Practically, the scanning aperture, the mechanics and the electronics of the digitiser reduce this theoretical value.
3.9
modulation transfer function
MTF
normalised magnitude of the Fourier-transform (FT) of the differentiated spatial optical density edge spread
function (ESF) (see Figure 1)
It describes the unsharpness function of the digitiser (contrast transmission as a function of the object size).
6
2 © ISO 2005 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
NOTE This MTF calculation is based on optical densities, which correspond to the X-ray dose.
3.10
density range
D
R
range of maximum and minimum optical densities, which can be measured by the digitiser
Depending on the construction of the digitiser, this density range can be split into several working ranges (e.g. by a
different illumination power and/or a different detector integration time).
3.11
characteristic transfer curve
CTC
relationship between the optical density of the film and the digitised data
3.12
digital resolution in bit
number of bits provided by the analogue-to-digital converter of the digitiser used for densitometrical digitisation
N
NOTE A digital resolution of N bits corresponds to 2 digital values.
3.13
density sampling pitch
D
SP
optical density variation corresponding to an increase of 1 in the digitised value
NOTE This density variation depends on the characteristic transfer curve of the digitiser. The density sampling pitch can be
a function of the density.
3.14
density contrast sensitivity
D
CS
minimum density variation of the film, which is resolved by the digitiser
This is mostly determined by the digitisation noise of the digitiser (quantum noise of the light de tor).
3.15
working range
D
WR
range of optical densities, where the digitiser guarantees a minimum density contrast sensitivity in one single
acquisition
Only in this density range the digitised data can be used for evaluation. Depending on the digitiser construction
there can be more than one working range, e.g. for brighter or darker films.
3.16
single acquisition
digitisation of one radiographic film performed with one single scan
The result of which is a collection of data not subject to any type of further processing. A unique set of parameters
of the digitisation system is used for this acquisition.
3.17
standard reference film
photographic image on an industrial radiographic film containing all of the reference targets described in this
document
3.18
targets
physical patterns on the standard reference film which are used to evaluate the digitiser
7
© ISO 2005 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 14096-1:2005(E)
EN 14096-1:2003 (E)
4 Evaluation procedures
4.1 Evaluation of the characteristic transfer curve, density range, pixel size and density contrast
sensitivity
4.1.1 Stepped density target
For the measurement of the characteristic transfer curve, the density range and the density contrast sensitivity of
the digitiser a stepped density target on a reference radiograph (standard reference film) is required with the
following requirements:
to cover the optical density interval between D = 0,5 and D = 4,5;
the optical density spacing between 2 adjacent steps is not greater than D = 0,5;
the area of each step is at least 100 mm²;
a fine grain type film (system class C1 in EN 584-1) with light exposure shall be used to achieve a fine
granularity resulting into a film noise less than D = 0,01 (at 88,6 μm pixel size).
4.1.2 Characteristic transfer curve (CTC)
For a unique set of digitiser parameters, an acquisition of the stepped density target on the reference film is
performed. For each density step D the arithmetic mean value gl of the digitised data values gl for an area of
i i j,i
(15 x 15) pixel shall be determined according to equation (3):
225
1
gl gl (3)
i j,i
225
j1
The characteristic transfer curve of the digitiser is constructed from the table of D versus gl .
i i
Missing density values between the measured density steps can be interpolated in compliance with the following
conditions:
for linear systems (digital data proportional to light intensity) the curve shall be logarithmic,
for logarithmic systems (digital data proportional to optical film density, provided by electronic log-amplifiers or
digital LUT) the curve shall be linear.
The digital data provided by the digitiser a
...
NORME ISO
INTERNATIONALE 14096-1
Première édition
2005-06-15
Essais non destructifs — Qualification
des systèmes de numérisation des films
radiographiques —
Partie 1:
Définitions, mesures quantitatives des
paramètres de qualité d'image, film de
référence normalisé et contrôle qualitatif
Non-destructive testing — Qualification of radiographic film digitisation
systems —
Part 1: Definitions, quantitative measurements of image quality
parameters, standard reference film and qualitative control
Numéro de référence
ISO 14096-1:2005(F)
©
ISO 2005
---------------------- Page: 1 ----------------------
ISO 14096-1:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14096-1:2005(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 14096-1 a été élaborée par le Comité européen de normalisation (CEN)(en tant que EN 14096-1:2003)
et a été adoptée, selon une procédure spéciale par «voie express», par le comité technique ISO/TC 135,
Essais non destructifs, sous-comité SC 5, Moyens utilisant les rayonnements, parallèlement à son
approbation par les comités membres de l’ISO.
L'ISO 14096 comprend les parties suivantes, présentées sous le titre général Essais non destructifs —
Qualification des systèmes de numérisation des films radiographiques:
Partie 1: Définitions, mesures quantitatives des paramètres de qualité d'image, film de référence
normalisé et contrôle qualitatif
Partie 2: Exigences minimales
© ISO 2005 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14096-1:2005(F)

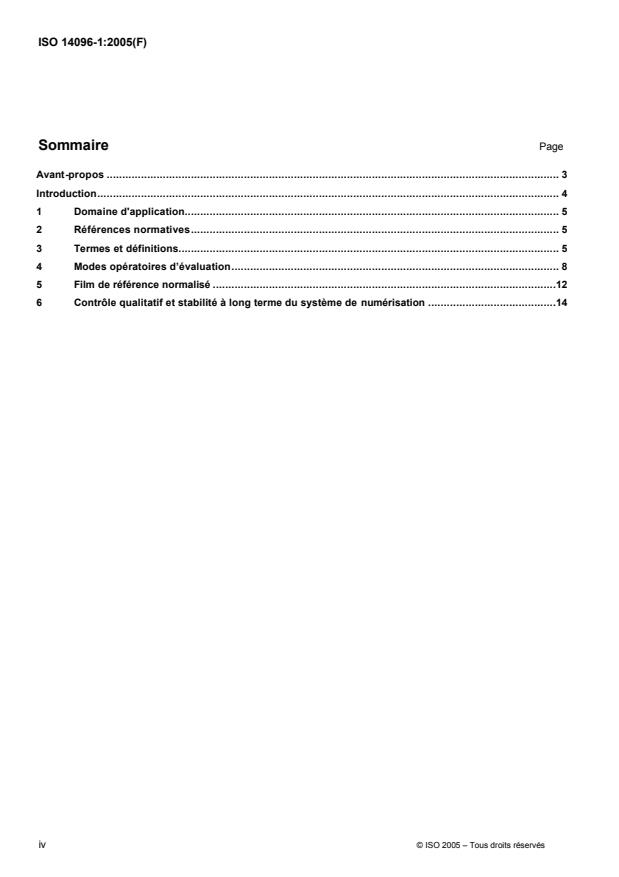

Sommaire Page
Avant -propos . 3
Introduction. 4
1 Domaine d'application. 5
2 Références normatives. 5
3 Termes et définitions. 5
4 Modes opératoires d’évaluation. 8
5 Film de référence normalisé .12
6 Contrôle qualitatif et stabilité à long terme du système de numérisation .14
iv © ISO 2005 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
Avant-propos
Le présent document (EN 14096-1:2003) a été élaboré par le Comité Technique CEN/TC 138 “Essais non
destructifs”, dont le secrétariat est tenu par AFNOR.
Cette Norme européenne devra recevoir le statut de norme nationale, soit par publication d'un texte identique, soit
par entérinement, au plus tard en octobre 2003, et toutes les normes nationales en contradiction devront être
retirées au plus tard en octobre 2003.
L’EN 14096 consiste en une série de Normes européennes relatives aux systèmes de numérisation des films
radiographiques et se compose des parties suivantes :
¾ EN 14096-1, Essais non destructifs – Qualification des systèmes de numérisation des films radiographiques –
Partie 1 : Définitions, mesures quantitatives des paramètres de qualité de l’image, film de référence normalisé
et contrôle qualitatif.
¾ EN 14096-2, Essais non destructifs – Qualification des systèmes de numérisation des films radiographiques –
Partie 2 : Exigences minimales.
Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants sont
tenus de mettre cette Norme européenne en application : Allemagne, Autriche, Belgique, Danemark, Espagne,
Finlande, France, Grèce, Hongrie, Irlande, Islande, Italie, Luxembourg, Malte, Norvège, Pays-Bas, Portugal,
République Tchèque, Royaume-Uni, Slovaquie, Suède et Suisse.
3
© ISO 2005 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
Introduction
Les systèmes de films radiographiques sont utilisés dans le cadre des examens industriels au moyen de rayons X
et gamma. Pour pouvoir être appliquées aux procédés modernes d’analyse, de transmission et de stockage
d’informations sur support informatique, les informations contenues dans un film radiographique doivent être
converties en données numériques (numérisation). La présente Norme européenne définit les exigences
minimales permettant d’assurer la préservation des informations pertinentes pour l’évaluation des données
numériques lors du processus de numérisation du film.
4
vi © ISO 2005 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
1 Domaine d'application
La présente Norme européenne spécifie les procédures d’évaluation des paramètres de performance de base du
processus de numérisation des films radiographiques tels que la résolution et la linéarité spatiales, la plage de
densité, la sensibilité au contraste de densité et la courbe de transfert caractéristique. Ils peuvent être intégrés au
logiciel du système ainsi qu’au film de référence normalisé (décrit en 5) utilisé pour le contrôle qualité du processus
de numérisation. Ce film de référence comporte une série de cibles de contrôle pour l’évaluation de la
performance. Ces cibles de contrôle permettent une évaluation du système de numérisation présentant une
résolution spatiale allant jusqu’à 25 µm, une sensibilité au contraste de densité avec jusqu’à 0,02 de densité
2
optique, une plage de densité comprise entre 0,5 et 4,5 et un format de film d’une capacité de (350 x 430) mm
(14 x 17 pouces). La présente norme ne s’adresse pas au traitement du signal et à l’affichage des données
numérisées.
2 Références normatives
Cette Norme européenne comporte par référence datée ou non datée des dispositions d'autres publications. Ces
références normatives sont citées aux endroits appropriés dans le texte et les publications sont énumérées ci-
après. Pour les références datées, les amendements ou révisions ultérieurs de l'une quelconque de ces
publications ne s'appliquent à cette Norme européenne que s'ils y ont été incorporés par amendement ou révision.
Pour les références non datées, la dernière édition de la publication à laquelle il est fait référence s'applique (y
compris les amendements).
EN 584-1, Essais non destructifs – Film pour radiographie industrielle – Partie 1 : Classification des systèmes films
pour radiographie industrielle.
EN 14096-2, Essai non destructifs – Qualification des systèmes de numérisation des films radiographiques –
Partie 2 : Exigences minimales.
3 Termes et définitions
Pour les besoins de la présente Norme européenne, les termes et définitions suivants s'appliquent.
3.1
système de numérisation des films radiographiques
numériseur
application séquentielle des deux fonctions ci-dessous :
a) détection du facteur de transmission diffuse d’une petite unité de surface du film (pixel, élément d’image) au
moyen d’un détecteur optique, ce qui donne un signal de sortie électrique (numérisation géométrique) ;
b) conversion du signal électrique ci-dessus en valeur numérique (numérisation densitométrique)
3.2
ouverture de balayage
S
A
extension spatiale (surface) d’un film radiographique à travers laquelle le numériseur effectue le balayage d’un
pixel pour la numérisation géométrique
La dimension de l’ouverture de balayage correspond :
¾ au plus long côté, dans le cas d’une ouverture rectangulaire ;
¾ au diamètre, dans le cas d’une ouverture circulaire.
L’ouverture balayage limite la résolution spatiale du numériseur.
5
© ISO 2005 – Tous droits réservés 1
---------------------- Page: 7 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
3.3
taille de pixel
P
distance géométrique centre à centre entre des pixels adjacents situés sur une même ligne (pas horizontal) ou
colonne (pas vertical) d’une image numérisée
3.4
densité optique
D
valeur logarithmique de base 10 du rapport d’intensité lumineuse diffuse à l’avant (I ) et à l’arrière ( l ) du film
0 D
radiographique selon l’équation (1) :
I
0
D = lg (1)
I
D
3.5
fonction d’étalement d’une marche
ESF
profil résultant traversant une fonction échelon après numérisation
NOTE Cette fonction peut correspondre soit à l’intensité lumineuse soit à la densité optique.
3.6
flou du numériseur
U
D
manque de netteté des bords causé par l’ouverture de balayage, la lumière diffusée, une lumière parasite ou la
bande passante électronique
Il est établi à partir de la distance géométrique entre les points situés à 10 % et à 90 % de l’ESF, elle-même
déterminée à partir d’une fonction en escalier de l’intensité lumineuse.
3.7
fréquence spatiale
f
décrite par une variation d’intensité sinusoïdale le long d’un axe géométrique
La période de cette fonction est mesurée en nombre de paires de lignes par millimètre (pl/mm).
3.8
valeur maximale de fréquence spatiale du numériseur
f
c
en théorie, cette valeur, exprimée en nombre de paires de lignes par millimètre, est obtenue à l’aide du théorème
d’échantillonnage de Nyquist, voir équation (2) :
fc=1/(2*P) (2)
Dans la pratique, l’ouverture de balayage, les éléments mécaniques et électroniques du numériseur réduisent cette
valeur théorique.
3.9
fonction de transfert de modulation
FTM
grandeur normalisée de la transformée de Fourier (FT) de la fonction d’étalement d’une marche (ESF) de la
densité optique spatiale différenciée (Voir Figure 1)
Elle décrit la fonction de flou du numériseur (la transmission du contraste étant une fonction de la taille de l’objet).
NOTE Le calcul de cette fonction de transfert de modulation (FTM) est basé sur les densités optiques qui correspondent à
la dose de rayons X.
6
2 © ISO 2005 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
3.10
plage de densité du numériseur
D
R
plage de densités optiques minimales et maximales pouvant être mesurées par le numériseur
En fonction de la conception du numériseur, il est possible de diviser cette plage de densités en plusieurs plages
de fonctionnement (par exemple, en fonction de la puissance d’éclairage et/ou d’une durée d’intégration du
détecteur différente(s)).
3.11
courbe de transfert caractéristique du numériseur
CTC
relation entre la densité optique du film et les données numérisées
3.12
résolution numérique [bit]
nombre de bits fournis par le convertisseur analogique/numérique du numériseur utilisé pour la numérisation
densitométrique
N
NOTE Une résolution numérique de N bits correspond à 2 valeurs numériques.
3.13
pas d’échantillonnage de densité
DD
sp
variation de densité optique correspondant à l’augmentation d’une unité de la valeur numérisée
NOTE Cette variation de densité dépend de la courbe de transfert caractéristique du numériseur. Le pas d’échantillonnage
de densité peut être une fonction de la densité.
3.14
sensibilité au contraste de densité
DD
cs
variation minimale de densité du film résolue par le numériseur
Elle est déterminée en grande partie par le bruit de numérisation du numériseur (bruit quantique du détecteur de
lumière).
3.15
plage de fonctionnement du numériseur
D
WR
plage de densités optiques dans laquelle le numériseur garantit une sensibilité au contraste de densité minimale en
une seule acquisition
Ce n’est que dans cette plage de fonctionnement qu’il est possible d’utiliser les données numérisées pour
évaluation. En fonction de la conception du numériseur, il peut y avoir plus d’une plage de fonctionnement, pour les
films plus clairs ou plus sombres par exemple.
3.16
acquisition unique par le numériseur
numérisation d’un film radiographique effectuée en un seul balayage
Le résultat est un ensemble de données qui est soumis à aucun autre type de traitement complémentaire. Un
ensemble unique de paramètres du système de numérisation est utilisé pour cette acquisition.
3.17
film de référence normalisé
image photographique sur un film radiographique industriel contenant toutes les cibles de référence décrites dans
le présent document
3.18
cibles
figures physiques sur le film de référence normalisé utilisées pour évaluer le numériseur
7
© ISO 2005 – Tous droits réservés 3
---------------------- Page: 9 ----------------------
ISO 14096-1:2005(F)
EN 14096-1:2003 (F)
4 Modes opératoires d’évaluation
4.1 Evaluation de la courbe de transfert caractéristique, de la plage de densité, de la taille de
pixel et de la sensibilité au contraste de densité
4.1.1 Cible de gamme de densité
Pour le mesurage de la courbe de transfert caractéristique, de la plage de densité et de la sensibilité au contraste
de densité du numériseur, il faut utiliser une cible de gamme de densité sur un radiogramme de référence (film de
référence normalisé) permettant de satisfaire aux exigences suivantes :
¾ l’intervalle de densité optique couverte doit se situer entre D = 0,5 et D = 4,5 ;
¾ l’écart de densité optique entre deux degrés de densité adjacents doit être inférieur ou égal à DD = 0,5 ;
2
¾ la surface de chaque degré de densité doit être au moins égale à 100 mm ;
¾ le film utilisé doit être à grains fins (classe système C1 de l’EN 584-1) ayant subi une exposition lumineuse afin
d’obtenir une granularité fine résultant en un bruit de film inférieur à DD = 0,01 (avec une taille de pixel
de 88,6 µm).
4.1.2 Courbe de transfert caractéristique (CTC)
Réaliser, avec un ensemble unique de paramètres du numériseur, une acquisition de la cible de gamme de densité
sur le film de référence. Pour chaque degré de densité D, déterminer la valeur arithmétique moyenne gl des
i i
valeurs numérisées gl pour une surface de (15 ´ 15) pixels en utilisant l’équation (3) :
j,i
225
1
gli= ´ glj,i (3)
å
225
j=1
La courbe de transfert caractéristique du numériseur est extraite de la table de D par rapport à gl .
i i
Les valeurs de densité manquantes entre les degrés de densité mesurés peuvent être interpolées en respectant
les conditions suivantes :
¾ pour les systèmes linéaires (données numériques proportionnelles à l’intensité lumineuse) la courbe doit être
logarithmique ;
¾ pour les systèmes logarithmiques (données numériques proportionnelles à la densité du film optique, fournie
par des amplificateurs logarithmiques ou des tables de conversion numériques) la courbe doi
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
